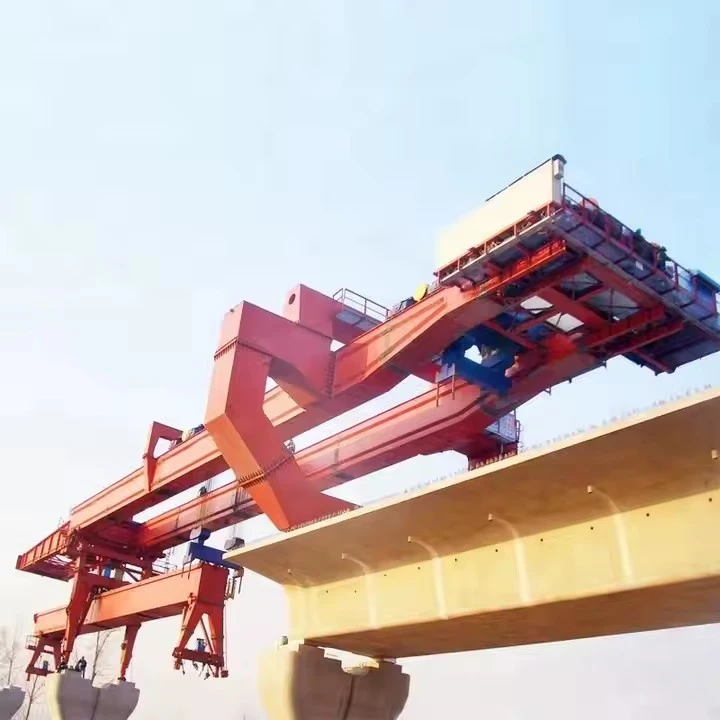

Εξοπλισμός εκτοξευτών γέφυρας 500 τόνων

Ένας εκτοξευτής γέφυρας 500-τόννων είναι ένας εξοπλισμός βαρέως-που χρησιμοποιείται στην κατασκευή μεγάλων γεφυρών, ιδιαίτερα για την εκτόξευση προκατασκευασμένων ή χυτών-επί τόπου{{5}τμημάτων γεφυρών. Αυτά τα μηχανήματα είναι απαραίτητα για έργα που περιλαμβάνουν γέφυρες μεγάλου ανοίγματος, οδογέφυρες ή υπερυψωμένους αυτοκινητόδρομους όπου οι παραδοσιακοί γερανοί ή τα συστήματα ψεύτικης κατασκευής δεν είναι πρακτικά.

Βασικά χαρακτηριστικά ενός εκτοξευτή γέφυρας 500 τόνων:
Υψηλή χωρητικότητα φορτίου – Σχεδιασμένο για να χειρίζεται τμήματα βάρους έως 500 τόνων.

Μηχανισμός αυτόματης εκτόξευσης-- Προχωρά κατά μήκος του καταστρώματος της γέφυρας καθώς προχωρά η κατασκευή.

Modular Design – Ρυθμιζόμενο για διαφορετικά πλάτη και ανοίγματα γεφυρών.

Υδραυλικά Συστήματα – Για ακριβή τοποθέτηση βαρέων τμημάτων.

Υπολογιστής-Ελεγχόμενη λειτουργία – Εξασφαλίζει ακρίβεια στην τοποθέτηση του τμήματος.

Συστήματα ασφαλείας – Περιλαμβάνει σταθεροποιητές, αντιολισθητικούς μηχανισμούς και προστασία υπερφόρτωσης.

Εξοπλισμός εκτοξευτή γέφυρας 500 τόνων – Τεχνικές προδιαγραφές
1. Γενική Περιγραφή
Σκοπός: Σχεδιασμένο για εκτόξευση προκατασκευασμένων ή συναρμολογημένων τμημάτων γέφυρας (δοκοί, καταστρώματα κ.λπ.) έως 500 τόνους.

Εφαρμογή: Γέφυρες εθνικής οδού/σιδηροδρόμου, στρατιωτική γέφυρα, αρθρωτή κατασκευή γεφυρών.

Τύπος: Αυτοπροωθούμενο-, αρθρωτό ή σιδηροδρομικό-τοποθετημένο ανάλογα με το σχεδιασμό.

2. Ικανότητα φόρτωσης
Μέγιστη χωρητικότητα εκτόξευσης: 500 μετρικοί τόνοι (συμπεριλαμβανομένου τμήματος γέφυρας + βάρος εξοπλισμού).

Μήκος ανοίγματος: Ρυθμιζόμενο (συνήθως 30-60 μέτρα ανά εκτόξευση).

Σύστημα ανύψωσης: Υδραυλικοί γρύλοι ή βαρούλκα με συγχρονισμένο έλεγχο.

3. Δομικά στοιχεία
Μύτη εκκίνησης/Γκέφαλο: Τηλεσκοπικό ή αρθρωτό για ρυθμιζόμενη απόσταση.

Πλαίσιο/Δοκοί στήριξης: Χάλυβας υψηλής- αντοχής (π.χ. ASTM A572 Grade 50).

Υδραυλικό σύστημα:

Χωρητικότητα αντλίας: Πίεση μεγαλύτερη ή ίση με 500 bar.

Κύλινδροι: Συγχρονισμένη ανύψωση πολλών-σημείων.

Σύστημα ταξιδιού:

Τροχοί/Τροχάκια: Αυτοκινούμενα-με ρουλεμάν βαρέως τύπου-.

Σιδηροδρομική καθοδήγηση (εάν υπάρχει): Σύστημα ευθυγράμμισης ακριβείας.

4. Ισχύς & Έλεγχος
Πηγή ισχύος: κινητήρας ντίζελ (π.χ. 300–400 kW) ή ηλεκτροκινητήρας (για σταθερές εγκαταστάσεις).

Σύστημα ελέγχου: PLC-με δυνατότητα απομακρυσμένης λειτουργίας.

Χαρακτηριστικά ασφαλείας: Αισθητήρες φορτίου, φρένα έκτακτης ανάγκης, αντιολισθητικοί μηχανισμοί.

5. Κινητικότητα & Ρύθμιση
Μεταφορά: Αρθρωτός σχεδιασμός για αποσυναρμολόγηση/μεταφορά μέσω φορτηγών.

Χρόνος συναρμολόγησης: Λιγότερο ή ίσος με 48 ώρες (με υποστήριξη γερανού).

Ταχύτητα εκκίνησης: 5–10 m/ώρα (ρυθμιζόμενη).

6. Περιβαλλοντικές & Λειτουργικές Συνθήκες
Θερμοκρασία λειτουργίας: –20 βαθμοί έως +50 βαθμοί .

Αντοχή στον αέρα: Σταθερό έως 15 m/s (λειτουργικό), 25 m/s (παρκαρισμένο).

Πίεση εδάφους: Μικρότερη ή ίση με 150 kPa (με προεξοχές/πατώματα εδάφους).

7. Συμμόρφωση & Πρότυπα
Κωδικοί σχεδίασης: EN 1993 (Ευρωκώδικας 3), AASHTO ή-για συγκεκριμένο έργο.

Ασφάλεια: OSHA/ISO 13849 (ασφάλεια μηχανήματος).

Ένας εκτοξευτής γέφυρας 500-τόνων είναι ένας εξοπλισμός βαρέως τύπου που χρησιμοποιείται στην κατασκευή γεφυρών για την ανύψωση, τη μεταφορά και την τοποθέτηση μεγάλων τμημάτων γεφυρών. Παρακάτω είναι τα βασικά στοιχεία ενός τέτοιου συστήματος:

1. Κύρια δομικά στοιχεία
Gantry εκτόξευσης (Κύριο πλαίσιο) – Η κύρια μεταλλική κατασκευή που εκτείνεται στην περιοχή κατασκευής και υποστηρίζει τον μηχανισμό εκτόξευσης.

Μπροστινά και πίσω στηρίγματα – Προσωρινά στηρίγματα που σταθεροποιούν τον εκτοξευτή κατά την τοποθέτηση του τμήματος.

Μύτη εκκίνησης (Προαιρετικό) – Ένα επεκτάσιμο μπροστινό τμήμα που βοηθά στην καθοδήγηση των τμημάτων της γέφυρας στη θέση τους.

2. Σύστημα ανύψωσης & χειρισμού
Υδραυλικοί γρύλοι (χωρητικότητας 500-τόνων) – Υποδοχές υψηλής χωρητικότητας για ανύψωση και τοποθέτηση τμημάτων γέφυρας.

Βαρούλκα & Ανυψωτικά – Ηλεκτρικά ή υδραυλικά συστήματα για οριζόντια μετακίνηση τμημάτων.

Τρόλεϊ & Μηχανισμός Ταξιδίου – Επιτρέπει την κίνηση του συστήματος ανύψωσης κατά μήκος του σκελετού.

3. Σύστημα κίνησης & πρόωσης
Hydraulic Push/Pull System – Μετακινεί τον εκτοξευτή προς τα εμπρός κατά μήκος της ευθυγράμμισης της γέφυρας.

Σύστημα τροχιάς ή σιδηροδρόμου – Παρέχει μια καθοδηγούμενη διαδρομή για την κίνηση του εκτοξευτήρα.

Δοκοί/μαξιλαράκια ολίσθησης – Επιφάνειες στήριξης για ομαλή ολίσθηση κατά την εκτόξευση.

4. Υδραυλικά & Ηλεκτρικά Συστήματα
Hydraulic Power Unit (HPU) – Παρέχει λάδι υπό πίεση σε γρύλους και κυλίνδρους.

Πίνακας Ελέγχου (με βάση το PLC- ή Μη αυτόματο) – Διαχειρίζεται λειτουργίες όπως ανύψωση, εκκίνηση και ευθυγράμμιση.

Ηλεκτρικές Γεννήτριες – Παρέχουν ισχύ για κινητήρες, χειριστήρια και φωτισμό.

5. Συστήματα ευθυγράμμισης & τοποθέτησης
Surveying & Monitoring Sensors – Οδηγοί λέιζερ ή GPS για ακριβή τοποθέτηση τμημάτων.

Ρυθμιζόμενες υποστηρίξεις –-συντονίστε με ακρίβεια τη θέση του εκτοξευτή για ακρίβεια.

Βάλες ισοπέδωσης – Εξασφαλίστε σταθερότητα σε ανώμαλο έδαφος.

6. Ασφάλεια & Βοηθητικά Εξαρτήματα
Αντιολισθητικά φρένα και καρφίτσες ασφάλισης – Αποτρέψτε την ακούσια κίνηση.

Συστήματα διακοπής έκτακτης ανάγκης – Για άμεση διακοπή λειτουργίας σε περίπτωση βλάβης.

Πλατφόρμες εργασίας και σκάλες πρόσβασης – Για πρόσβαση χειριστή κατά τη συναρμολόγηση και τη συντήρηση.

7. Εξαρτήματα μεταφοράς και συναρμολόγησης
Modular Sections – Επιτρέπει την αποσυναρμολόγηση για μεταφορά σε νέες τοποθεσίες.

Σημεία Προσάρτησης Γερανού – Για την ανύψωση και τη συναρμολόγηση του εκτοξευτήρα.

Ένας εκτοξευτής γέφυρας 500- τόνων είναι ένας εξοπλισμός βαρέως τύπου που χρησιμοποιείται στην κατασκευή γεφυρών, ιδιαίτερα για την εκτόξευση προκατασκευασμένων τμημάτων, δοκών ή ολόκληρων ανοιγμάτων γεφυρών. Εδώ είναι τα βασικά του πλεονεκτήματα:

1. Υψηλή χωρητικότητα φορτίου
Μπορεί να αντέξει έως και 500 τόνους, καθιστώντας το κατάλληλο για-γέφυρες μεγάλων ανοιγμάτων, οδογέφυρες αυτοκινητοδρόμων και σιδηροδρομικές γέφυρες.

Μειώνει την ανάγκη για πολλαπλούς γερανούς ή δομές στήριξης, βελτιώνοντας την απόδοση.

2. Ακρίβεια και έλεγχος
Εξοπλισμένο με υδραυλικά ή ηλεκτρονικά συστήματα ελέγχου για την ακριβή τοποθέτηση των τμημάτων της γέφυρας.

Εξασφαλίζει την ομαλή και ασφαλή τοποθέτηση βαρέων εξαρτημάτων.

3. Απόδοση χρόνου και κόστους
Επιταχύνει την κατασκευή λανσάροντας μεγάλα τμήματα σε μία μόνο λειτουργία.

Μειώνει το κόστος εργασίας και εξοπλισμού σε σύγκριση με τις παραδοσιακές μεθόδους όπως η ανύψωση με γερανό.

4. Προσαρμοστικότητα σε διάφορους τύπους γεφυρών
Λειτουργεί για δοκούς κιβωτίου, δοκούς Τ-, τμηματικές γέφυρες και χαλύβδινα δοκάρια.

Τα ρυθμιζόμενα στηρίγματα και ο αρθρωτός σχεδιασμός επιτρέπουν τη χρήση σε διαφορετικά εδάφη (αστικά, ορεινά ή πάνω από το νερό).

5. Ενισχυμένη ασφάλεια
Ελαχιστοποιεί τους κινδύνους που σχετίζονται με τη χειροκίνητη ανύψωση και συναρμολόγηση.

Τα σταθερά συστήματα υποστήριξης αποτρέπουν ατυχήματα κατά την εκτόξευση.

6. Μειωμένες Περιβαλλοντικές Επιπτώσεις
Απαιτεί λιγότερα προσωρινά στηρίγματα, ελαχιστοποιώντας τη διαταραχή του εδάφους.

Χαμηλότερος θόρυβος και κραδασμοί σε σύγκριση με πολλούς βαρείς γερανούς.

7. Δυνατότητα εκτόξευσης σε μεγάλη-Απόσταση
Μπορεί να εκτοξεύσει τμήματα γεφυρών σε μεγάλα ανοίγματα (50m έως 100m+) χωρίς ενδιάμεσα στηρίγματα.

Ιδανικό για τη διέλευση ποταμών, κοιλάδων ή αυτοκινητοδρόμων χωρίς να διακόπτεται η κυκλοφορία από κάτω.

8. Αυτοματισμός και Τηλεχειρισμός
Ορισμένα μοντέλα διαθέτουν αυτοματοποιημένο συγχρονισμό για ισορροπημένη κατανομή φορτίου.

Η απομακρυσμένη παρακολούθηση βελτιώνει την αποτελεσματικότητα και την ασφάλεια.

9. Ανθεκτικότητα και χαμηλή συντήρηση
Κατασκευασμένο με εξαρτήματα υψηλής-αντοχής και αντοχής στη φθορά-για μακροχρόνια-χρήση.

Απαιτεί ελάχιστο χρόνο διακοπής λειτουργίας για συντήρηση.

10. Ευελιξία στις Κατασκευαστικές Μεθόδους
Υποστηρίζει σταδιακή εκτόξευση, ισορροπημένο πρόβολο και τεχνικές εκτόξευσης πλήρους-περιοχής.

Μπορεί να χρησιμοποιηθεί τόσο για προκατασκευή όσο και για χυτή-επί τόπου-κατασκευή γέφυρας.

Σύναψη
Ένας εκτοξευτής γέφυρας 500-τόνων είναι μια εξαιρετικά αποδοτική, ασφαλής και{2}}οικονομική λύση για σύγχρονη κατασκευή γεφυρών, ιδιαίτερα για έργα υποδομής μεγάλης- κλίμακας. Η ικανότητά του να χειρίζεται τεράστια φορτία με ακρίβεια το καθιστά απαραίτητο για μηχανικούς που εργάζονται σε οδογέφυρες, ανυψωτικές διαβάσεις και γέφυρες μεγάλου ανοίγματος.

Ο εξοπλισμός εκτοξευτή γεφυρών 500-τόνων είναι ένα μηχάνημα βαρέως-που χρησιμοποιείται κυρίως στην κατασκευή γεφυρών, ιδιαίτερα για την εκτόξευση προκατασκευασμένων ή χυτών-τμημάτων γεφυρών. Ακολουθούν οι βασικές εφαρμογές και τα χαρακτηριστικά του:

Εφαρμογές:
Εκτόξευση προκατασκευασμένων τμημάτων – Χρησιμοποιείται για την ανύψωση και τοποθέτηση προκατασκευασμένων τμημάτων από σκυρόδεμα για γέφυρες δοκών, οδογέφυρες και καλωδιακές-γέφυρες.

Span-by-Span Construction – Διευκολύνει τη σταδιακή εκτόξευση καταστρωμάτων γεφυρών πάνω από στηρίγματα.

Balanced Cantilever Construction – Βοηθά στη συμμετρική τοποθέτηση τμημάτων στην κατασκευή πρόβολης γέφυρας.

Ανύψωση βαρέων βαρών σε περιορισμένους χώρους – Ιδανικό για αστικά ή περιορισμένα περιβάλλοντα όπου οι γερανοί έχουν περιορισμένη πρόσβαση.

Γέφυρες τρένων και αυτοκινητοδρόμων – Χρησιμοποιούνται συνήθως σε έργα υποδομής-μεγάλης κλίμακας.

Η παραγωγή ενός εκτοξευτήρα γέφυρας 500-τόνων είναι μια πολύπλοκη διαδικασία που περιλαμβάνει σχεδιασμό, προμήθεια υλικού, κατασκευή, συναρμολόγηση, δοκιμή και θέση σε λειτουργία. Ακολουθεί μια δομημένη διαδικασία παραγωγής για τέτοιου είδους εξοπλισμό εκτόξευσης γέφυρας βαρέως τύπου:

1. Φάση Μελέτης & Μηχανικής
Ανάλυση Απαιτήσεων: Καθορίστε την ικανότητα φόρτωσης (500 τόνοι), το μήκος του ανοίγματος, την κινητικότητα και την προσαρμοστικότητα του εδάφους.

Κατασκευαστική Σχεδίαση: Μοντελοποίηση CAD (AutoCAD, SolidWorks) για δοκούς, μύτη εκτόξευσης, πλαίσια στήριξης και υδραυλικά συστήματα.

Προσομοίωση & Επικύρωση: Ανάλυση πεπερασμένων στοιχείων (FEA) για δοκιμή τάσης, παραμόρφωσης και δυναμικού φορτίου.

Κανονιστική συμμόρφωση: Διασφαλίστε τη συμμόρφωση με τα πρότυπα (AASHTO, EN, ISO ή συγκεκριμένες προδιαγραφές πελάτη-).

2. Προμήθεια Υλικών
Χάλυβας υψηλής αντοχής-: ASTM A572 βαθμού 50 ή ισοδύναμο για κύριες δοκούς.

Υδραυλικά εξαρτήματα: Αντλίες, κύλινδροι (χωρητικότητας 500 τόνων) και βαλβίδες ελέγχου.

Μηχανικά μέρη: Γρανάζια, ρουλεμάν, βαρούλκα και φορεία (αυτοπροωθούμενα ή σιδηροτροχιά-τοποθετημένα).

Ηλεκτρικά συστήματα και συστήματα ελέγχου: PLC, αισθητήρες και μονάδες απομακρυσμένης λειτουργίας.

3. Διαδικασία Κατασκευής
Α. Δομική Κατασκευή
Κοπή και διαμόρφωση: CNC πλάσμα/οξυ{0}}κόψιμο καυσίμου για χαλύβδινες πλάκες.

Συγκόλληση: Συγκόλληση με υποβρύχιο τόξο (SAW) για δοκούς. πιστοποιημένοι συγκολλητές (πρότυπα AWS/EN).

Μηχανική κατεργασία: Διάτρηση, φρεζάρισμα για ακριβή ευθυγράμμιση οπών με μπουλόνια-.

Β. Υδραυλική & Μηχανολογική Συναρμολόγηση
Συγκρότημα υδραυλικού κυκλώματος: Ενσωμάτωση αντλιών, εύκαμπτων σωλήνων και κυλίνδρων.

Bogie & Traction System: Εγκατάσταση τροχών, κινητήρων και συστημάτων πέδησης.

Γ. Ηλεκτρικά & Συστήματα Ελέγχου
Καλωδίωση & Αισθητήρες: Φορτοκυψέλες, αισθητήρες θέσης και στάσεις έκτακτης ανάγκης.

Πίνακας Ελέγχου: Προγραμματισμός PLC για συγχρονισμένη εκκίνηση.

4. Συναρμολόγηση & Ένταξη
Υπο-Συναρμολόγηση: Ενώστε δοκούς, μύτη εκτόξευσης και πλαίσια στήριξης.

Πλήρης ενσωμάτωση: Τοποθετήστε υδραυλικά συστήματα, φορεία και ντουλάπια ελέγχου.

Έλεγχοι ευθυγράμμισης: Ευθυγράμμιση λέιζερ για παραλληλισμό τροχιάς/τροχού.

5. Δοκιμές & Ποιοτικός Έλεγχος
Δοκιμή φορτίου: Εφαρμόστε το 110% του φορτίου σχεδιασμού (550 τόνοι) σε ελεγχόμενο περιβάλλον.

Λειτουργικές δοκιμές: Επαληθεύστε την υδραυλική επέκταση/ανάσυρση, την κίνηση του φορείου και τη σταθερότητα.

Έλεγχοι ασφαλείας: Στάση έκτακτης ανάγκης, προστασία υπερφόρτωσης και θυρίδες αστοχίας-.

6. Βαφή & Αντιδιαβρωτική Προστασία
Προετοιμασία Επιφάνειας: Αμμοβολή (πρότυπο SA 2.5).

Επικάλυψη: Εποξειδικό αστάρι + τελική επίστρωση πολυουρεθάνης για αντοχή στις καιρικές συνθήκες.

7. Αποσυναρμολόγηση & Συσκευασία
Modular Breakdown: Αποσυναρμολόγηση σε μεταφερόμενα τμήματα (max. 40ft κοντέινερ).

Προστασία: Αντιδιαβρωτικά περιτυλίγματα για θαλάσσιες/οδικές αποστολές.

8. Σε-Εγκατάσταση και θέση σε λειτουργία στον ιστότοπο
Επανασυναρμολόγηση: Καθοδηγείται από εγχειρίδια συναρμολόγησης.

Δοκιμή πεδίου: Δοκιμαστική εκκίνηση με αυξητικά φορτία (50% → 100% → 110%).

Εκπαίδευση χειριστή: Πραγματικά-συνεδρίες για ανάπτυξη και συντήρηση.

9. Τεκμηρίωση & Παράδοση
Ως-Ενσωματωμένα Σχέδια: Ενημερωμένα μοντέλα CAD.

Εγχειρίδια: Οδηγοί λειτουργίας, συντήρησης και αντιμετώπισης προβλημάτων.

Πιστοποιητικά: Αναφορές δοκιμών υλικού (MTR), επιθεωρήσεις συγκόλλησης και αρχεία δοκιμών φορτίου.

Η εταιρεία έχει εγκαταστήσει μια έξυπνη πλατφόρμα διαχείρισης εξοπλισμού, και έχει εγκαταστήσει 310 σετ (σετ) ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σετ (σετ) και το ποσοστό δικτύωσης του εξοπλισμού θα φτάσει το 95%. 32 έχουν τεθεί σε χρήση γραμμές συγκόλλησης, έχουν προγραμματιστεί να εγκατασταθούν 50 και το ποσοστό αυτοματισμού ολόκληρης της σειράς προϊόντων έχει φτάσει το 85%.
