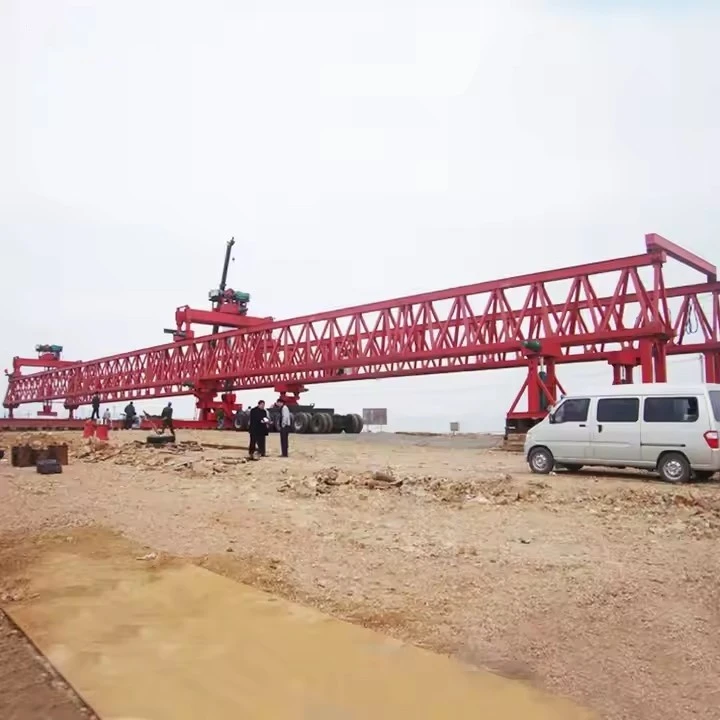

Αντίβαρο μηχάνημα ανόρθωσης γέφυρας 300 τόνων

Ένα μηχάνημα ανέγερσης γεφυρών αντίβαρου 300- τόνων είναι ένας εξοπλισμός βαρέως τύπου που χρησιμοποιείται στην κατασκευή γεφυρών, ιδιαίτερα για την ανύψωση και την τοποθέτηση μεγάλων προκατασκευασμένων τμημάτων ή δοκών. Αυτά τα μηχανήματα είναι απαραίτητα για την αποτελεσματική συναρμολόγηση γεφυρών, ειδικά σε δύσκολα περιβάλλοντα όπως αυτοκινητόδρομοι, ποτάμια ή βαθιές κοιλάδες.





Ένα μηχάνημα ανέγερσης γέφυρας αντίβαρου 300- τόνων είναι ένα βαρέως τύπου εξοπλισμός που έχει σχεδιαστεί για την κατασκευή και εγκατάσταση μεγάλων τμημάτων γεφυρών, συνήθως σε προκατασκευασμένες μεθόδους κατασκευής τμηματικών ή ισορροπημένων προβόλου. Παρακάτω είναι τα βασικά χαρακτηριστικά του:

1. Υψηλή χωρητικότητα φορτίου (300 τόνοι)
Σχεδιασμένο για να χειρίζεται προκατασκευασμένα τμήματα σκυροδέματος ή χαλύβδινες δοκούς βάρους έως 300 μετρικούς τόνους.

Ο στιβαρός δομικός σχεδιασμός εξασφαλίζει σταθερότητα κατά την ανύψωση και την τοποθέτηση.

2. Σύστημα αντίβαρου
Χρησιμοποιεί ρυθμιζόμενα αντίβαρα για την εξισορρόπηση του μηχανήματος κατά την ανέγερση του τμήματος.

Εξασφαλίζει σταθερότητα και αποτρέπει την ανατροπή κατά το χειρισμό βαρέων φορτίων.

3. Ικανότητα αυτο-εκτόξευσης και αυτοπροώθησης-
Μπορεί να κινηθεί προς τα εμπρός κατά μήκος του καταστρώματος της γέφυρας χωρίς να απαιτεί εξωτερικούς γερανούς.

Εξοπλισμένο με υδραυλικούς γρύλους ή συστήματα ράγας για ελεγχόμενη κίνηση.

4. Ρυθμιζόμενο άνοιγμα & ύψος
Ο αρθρωτός σχεδιασμός επιτρέπει την προσαρμογή σε διαφορετικά ανοίγματα και ύψη γεφυρών.

Τηλεσκοπικοί ή επεκτάσιμοι βραχίονες για ακριβή τοποθέτηση.

5. Υδραυλικό Σύστημα Ανύψωσης & Θέσης
Υδραυλικοί κύλινδροι υψηλής ακρίβειας-για ομαλή ανύψωση και κατέβασμα.

Δυνατότητες λεπτομερούς-συντονισμού για ακριβή στοίχιση τμημάτων.

6. Μηχανογραφημένο Σύστημα Ελέγχου
Αυτοματοποιημένα ή ημι{0}}χειριστήρια για ακριβείς λειτουργίες.

Παρακολούθηση σε πραγματικό χρόνο-της κατανομής του φορτίου, της τάσης και της ευθυγράμμισης.

7. Μηχανισμοί Ασφαλείας
Αισθητήρες προστασίας υπερφόρτωσης.

Συστήματα πέδησης και κλειδώματος έκτακτης ανάγκης.

Πλεονάζοντα υδραυλικά και ηλεκτρικά συστήματα για ασφαλή{0}}λειτουργία.

8. Πολυ-Σύστημα λαβής
Συμβατό με διάφορους τύπους τμημάτων (δοκοί κουτιού, δοκοί T-, κ.λπ.).

Επιλογές κενού ή μηχανικής σύσφιξης για ασφαλή χειρισμό.

9. Σχεδιασμός με αντοχή στις καιρικές συνθήκες
Μπορεί να λειτουργήσει σε δύσκολες συνθήκες (άνεμος, βροχή, ακραίες θερμοκρασίες).

Ανθεκτικά στη διάβρωση υλικά-για ανθεκτικότητα.

10. Γρήγορη Συναρμολόγηση & Αποσυναρμολόγηση
Αρθρωτά εξαρτήματα για εύκολη μεταφορά και-συναρμολόγηση στον ιστότοπο.

Μειώνει το χρόνο διακοπής μεταξύ των έργων.

11. Συμβατότητα με διαφορετικούς τύπους γεφυρών
Κατάλληλο για ισορροπημένες μεθόδους εκτόξευσης, span{0}}by-span και σταδιακής εκτόξευσης.

Λειτουργεί με τσιμεντένιες τμηματικές γέφυρες, χαλύβδινες γέφυρες και υβριδικές κατασκευές.

12. Ενεργειακή απόδοση
Ορισμένα μοντέλα διαθέτουν αναγεννητικά υδραυλικά συστήματα για μείωση της κατανάλωσης ενέργειας.

Προαιρετικά ηλεκτρικά ή υβριδικά συστήματα ισχύος για οικολογική-λειτουργία.





Γενικές Προδιαγραφές
Τύπος μηχανήματος:

Αντίβαρο Ανυψωτικό Γέφυρας / Μηχάνημα Ανόρθωσης Γεφυρών Εκτόξευσης / Γεφυρών

Μέγιστη ανυψωτική ικανότητα:

300 μετρικοί τόνοι (μπορεί να ποικίλλει ανάλογα με τη διαμόρφωση)

Εύρος εμβέλειας:

20m έως 50m (ρυθμιζόμενο για διαφορετικά ανοίγματα γέφυρας)

Πλάτος εργασίας:

Προσαρμόζεται σε πλάτη καταστρώματος γεφυρών (συνήθως 10m–20m)

Ύψος ανύψωσης:

10m–30m (ρυθμιζόμενο με βάση το ύψος της προβλήτας)

Σύστημα κίνησης:

Αυτοκινούμενο-με υδραυλικό σύστημα βάδισης ή ράγα-τοποθετημένο

Ταχύτητα ταξιδιού: 3–5 m/min

Τροφοδοτικό:

Ηλεκτρικό + Υδραυλικό σύστημα

Τάση: 380V/50Hz (ή σύμφωνα με τις απαιτήσεις του έργου)

Σύστημα ελέγχου:

PLC-ελεγχόμενο με δυνατότητα απομακρυσμένης λειτουργίας

Αισθητήρες για παρακολούθηση φορτίου και ασφάλεια

Σύστημα αντίβαρου:

Ρυθμιζόμενο αντίβαρο 100–300 τόνων για ισορροπία κατά την εκτόξευση

Μπορεί να χρησιμοποιεί τσιμεντόλιθους ή χαλύβδινα βάρη

Δομικό Υλικό:

Χάλυβας υψηλής- αντοχής (Q345B ή ισοδύναμο)

Χαρακτηριστικά ασφαλείας:

Προστασία υπερφόρτωσης

Αντι{0}}αισθητήρες κλίσης

Σύστημα πέδησης έκτακτης ανάγκης





Ένας εκτοξευτής γέφυρας 500-τόνων είναι ένας εξοπλισμός βαρέως τύπου που χρησιμοποιείται στην κατασκευή γεφυρών για την ανύψωση, τη μεταφορά και την τοποθέτηση μεγάλων τμημάτων γεφυρών. Παρακάτω είναι τα βασικά στοιχεία ενός τέτοιου συστήματος:

1. Κύρια δομικά στοιχεία
Gantry εκτόξευσης (Κύριο πλαίσιο) – Η κύρια μεταλλική κατασκευή που εκτείνεται στην περιοχή κατασκευής και υποστηρίζει τον μηχανισμό εκτόξευσης.

Μπροστινά και πίσω στηρίγματα – Προσωρινά στηρίγματα που σταθεροποιούν τον εκτοξευτή κατά την τοποθέτηση του τμήματος.

Μύτη εκκίνησης (Προαιρετικό) – Ένα επεκτάσιμο μπροστινό τμήμα που βοηθά στην καθοδήγηση των τμημάτων της γέφυρας στη θέση τους.

2. Σύστημα ανύψωσης & χειρισμού
Υδραυλικοί γρύλοι (χωρητικότητας 500-τόνων) – Υποδοχές υψηλής χωρητικότητας για ανύψωση και τοποθέτηση τμημάτων γέφυρας.

Βαρούλκα & Ανυψωτικά – Ηλεκτρικά ή υδραυλικά συστήματα για οριζόντια μετακίνηση τμημάτων.

Τρόλεϊ & Μηχανισμός Ταξιδίου – Επιτρέπει την κίνηση του συστήματος ανύψωσης κατά μήκος του σκελετού.

3. Σύστημα κίνησης & πρόωσης
Hydraulic Push/Pull System – Μετακινεί τον εκτοξευτή προς τα εμπρός κατά μήκος της ευθυγράμμισης της γέφυρας.

Σύστημα τροχιάς ή σιδηροδρομικής γραμμής – Παρέχει μια καθοδηγούμενη διαδρομή για την κίνηση του εκτοξευτή.

Δοκοί/μαξιλαράκια ολίσθησης – Επιφάνειες στήριξης για ομαλή ολίσθηση κατά την εκτόξευση.

4. Υδραυλικά & Ηλεκτρικά Συστήματα
Hydraulic Power Unit (HPU) – Παρέχει λάδι υπό πίεση σε γρύλους και κυλίνδρους.

Πίνακας Ελέγχου (με βάση το PLC- ή Μη αυτόματο) – Διαχειρίζεται λειτουργίες όπως ανύψωση, εκκίνηση και ευθυγράμμιση.

Ηλεκτρικές Γεννήτριες – Παρέχουν ισχύ για κινητήρες, χειριστήρια και φωτισμό.

5. Συστήματα ευθυγράμμισης & τοποθέτησης
Αισθητήρες τοπογραφίας και παρακολούθησης – Οδηγοί λέιζερ ή GPS για ακριβή τοποθέτηση τμημάτων.

Ρυθμιζόμενες υποστηρίξεις –-συντονίστε με ακρίβεια τη θέση του εκκινητή για ακρίβεια.

Βάλες ισοπέδωσης – Εξασφαλίστε σταθερότητα σε ανώμαλο έδαφος.

6. Ασφάλεια & Βοηθητικά Εξαρτήματα
Αντιολισθητικά φρένα και καρφίτσες ασφάλισης – Αποτρέψτε την ακούσια κίνηση.

Συστήματα διακοπής έκτακτης ανάγκης – Για άμεση διακοπή λειτουργίας σε περίπτωση βλάβης.

Πλατφόρμες εργασίας και σκάλες πρόσβασης – Για πρόσβαση χειριστή κατά τη συναρμολόγηση και τη συντήρηση.

7. Εξαρτήματα μεταφοράς και συναρμολόγησης
Modular Sections – Επιτρέπει την αποσυναρμολόγηση για μεταφορά σε νέες τοποθεσίες.

Σημεία Προσάρτησης Γερανού – Για την ανύψωση και τη συναρμολόγηση του εκτοξευτήρα.









Ένα μηχάνημα ανέγερσης γεφυρών αντίβαρου 300-τόννων είναι ένας εξοπλισμός βαρέως τύπου που χρησιμοποιείται στην κατασκευή μεγάλων γεφυρών, ιδιαίτερα για την τοποθέτηση προκατασκευασμένων τμημάτων ή δοκών. Εδώ είναι μερικά από τα βασικά πλεονεκτήματά του:

1. Υψηλή χωρητικότητα φορτίου
Δυνατότητα χειρισμού βαρέων τμημάτων γεφυρών (έως 300 τόνους), καθιστώντας το κατάλληλο για-γέφυρες μεγάλου ανοίγματος, οδογέφυρες αυτοκινητοδρόμων και σιδηροδρομικές γέφυρες.

Μειώνει την ανάγκη για πολλαπλούς γερανούς ή πρόσθετες δομές στήριξης.

2. Βελτιωμένη σταθερότητα & ασφάλεια
Το σύστημα αντίβαρου εξισορροπεί το μηχάνημα κατά την ανύψωση και την τοποθέτηση, ελαχιστοποιώντας τον κίνδυνο ανατροπής.

Εξασφαλίζει την ακριβή τοποθέτηση των τμημάτων της γέφυρας, μειώνοντας τα ατυχήματα και τα κατασκευαστικά λάθη.

3. Αποτελεσματική Κατασκευαστική Διαδικασία
Επιταχύνει την ανέγερση γέφυρας σε σύγκριση με τις παραδοσιακές μεθόδους (π.χ. σκαλωσιές ή γερανοί).

Επιτρέπει τη συνεχή κατασκευή με ελάχιστες διακοπές, βελτιώνοντας τα χρονοδιαγράμματα του έργου.

4. Προσαρμοστικότητα σε διάφορους τύπους γεφυρών
Κατάλληλο για τμηματικές γέφυρες, κιβωτιόδοκους, δοκούς Τ-και προκατασκευασμένες γέφυρες από σκυρόδεμα.

Μπορεί να χρησιμοποιηθεί σε διαφορετικά εδάφη, συμπεριλαμβανομένων αστικών περιοχών, ποταμών και κοιλάδων.

5. Μειωμένη εξάρτηση από την υποστήριξη εδάφους
Σε αντίθεση με την παραδοσιακή ψεύτικη εργασία, απαιτεί λιγότερη προετοιμασία εδάφους, καθιστώντας την ιδανική για έργα διασταύρωσης με μαλακό έδαφος ή νερό-.

Ελαχιστοποιεί τις περιβαλλοντικές διαταραχές.

6. Κόστος-Αποτελεσματικό για Μεγάλα Έργα
Μειώνει το κόστος εργασίας αυτοματοποιώντας την ανύψωση βαρέων βαρών.

Μειώνει τη σπατάλη υλικών και την επανεπεξεργασία λόγω υψηλής ακρίβειας.

7. Αυτοματισμός & Έλεγχος
Τα σύγχρονα μηχανήματα διαθέτουν συστήματα ελέγχου PLC για ομαλή λειτουργία.

Επιτρέπει την απομακρυσμένη παρακολούθηση και ρυθμίσεις για καλύτερη ακρίβεια.





Ένα μηχάνημα ανέγερσης γέφυρας αντίβαρου 300- τόνων είναι ένας εξοπλισμός βαρέως τύπου που χρησιμοποιείται στην κατασκευή μεγάλων γεφυρών, ιδιαίτερα για την ανύψωση και την τοποθέτηση προκατασκευασμένων τμημάτων, δοκών ή κιβωτίων δοκών κατά τη διαδικασία ανέγερσης. Το σύστημα αντίβαρου εξασφαλίζει σταθερότητα και ισορροπία κατά το χειρισμό βαρέων φορτίων, αποτρέποντας την ανατροπή του μηχανήματος κατά τη λειτουργία.

Βασικές εφαρμογές:
Προκατασκευασμένη ανέγερση τμήματος – Χρησιμοποιείται σε ισορροπημένη κατασκευή προβόλου για την ανύψωση και την τοποθέτηση βαρέων τμημάτων σκυροδέματος (βάρους έως 300 τόνους ή περισσότερο) για γέφυρες κιβωτίων δοκών.

Εκκίνηση δοκών και δοκών κιβωτίων – Διευκολύνει την εγκατάσταση δοκών από χάλυβα ή σκυρόδεμα μεγάλου-ανοιχτού σε έργα κατασκευής γεφυρών.

Καλωδιακές-Καλωδιωτικές και κρεμαστές γέφυρες – Βοηθά στην τοποθέτηση μεγάλων τμημάτων καταστρώματος όπου οι παραδοσιακοί γερανοί μπορεί να μην είναι εφικτές.

Γέφυρες σιδηροδρόμων και αυτοκινητοδρόμων – Χρησιμοποιούνται συνήθως σε έργα γεφυρών υψηλής χωρητικότητας-που απαιτούν ακριβή τοποθέτηση βαρέων εξαρτημάτων.





Η διαδικασία παραγωγής για ένα μηχάνημα ανύψωσης γέφυρας 300-τόνων με αντίβαρο περιλαμβάνει διάφορα κρίσιμα στάδια, όπως σχεδιασμό, προμήθεια υλικού, κατασκευή, συναρμολόγηση, δοκιμή και θέση σε λειτουργία. Ακολουθεί μια λεπτομερής ανάλυση-βήμα προς βήμα:

1. Σχεδιασμός & Μηχανική
Ανάλυση Απαιτήσεων: Προσδιορίστε την ικανότητα φόρτωσης (300 τόνοι), το μήκος του ανοίγματος, το ύψος ανύψωσης και τις συνθήκες λειτουργίας.

Στατική Σχεδιασμός:

Ανάλυση πεπερασμένων στοιχείων (FEA) για κατανομή τάσεων.

Μοντελοποίηση CAD της κύριας δοκού, των ποδιών, του συστήματος αντίβαρου και των υδραυλικών/πνευματικών εξαρτημάτων.

Μηχανολογικά & Ηλεκτρικά Συστήματα:

Σχεδιασμός υδραυλικού μηχανισμού ανύψωσης.

Σύστημα ελέγχου (αυτοματισμός βάσει PLC-για ακρίβεια).

Συστήματα ασφαλείας (φρένα, προστασία υπερφόρτωσης, στάση έκτακτης ανάγκης).

Έγκριση & Πιστοποίηση: Συμμόρφωση με διεθνή πρότυπα (ISO, EN, AISC).

2. Προμήθεια Υλικών
Χάλυβας υψηλής αντοχής-: Για κύριες δοκούς, βραχίονες και δομές στήριξης (π.χ. Q690 ή ASTM A572).

Υδραυλικά εξαρτήματα: Αντλίες, κύλινδροι, βαλβίδες (από φημισμένους προμηθευτές όπως η Bosch Rexroth ή η Parker).

Ηλεκτρικά Εξαρτήματα: Κινητήρες, αισθητήρες, PLC (Siemens/ABB).

Αντίβαρα: Προκατασκευασμένα μπλοκ από σκυρόδεμα ή χάλυβα (βαθμονομημένα για ισορροπία).

3. Διαδικασία Κατασκευής
Α. Κατασκευή κύριας δοκού
Κοπή: CNC πλάσμα/οξυ{0}}κόψιμο χαλύβδινων πλακών με καύσιμο.

Συγκόλληση: Συγκόλληση με υποβρύχιο τόξο (SAW) για διαμήκεις ραφές. ρομποτική συγκόλληση για ακρίβεια.

Μηχανική κατεργασία: Διάνοιξη και φρεζάρισμα οπών σύνδεσης.

Μη-Μη καταστροφική δοκιμή (NDT): Επιθεώρηση συγκόλλησης με υπερήχους/ακτίνες Χ-.

Β. Πόδια στήριξης & μπούμα
Συναρμολόγηση τηλεσκοπικών ποδιών (εάν υπάρχουν) με υδραυλικούς κυλίνδρους.

Κατασκευή μπούμας με σχεδίαση δικτυωτού πλέγματος ή κουτιού-.

Γ. Σύστημα αντίβαρου
Κατασκευή πλαισίου: Ατσάλινο πλαίσιο για να συγκρατεί αντίβαρα 300 τόνων.

Μηχανισμός Ρύθμισης: Σύστημα υδραυλικής/τροχαλίας για δυναμική ζυγοστάθμιση.

Δ. Υδραυλικά & Ηλεκτρικά Συστήματα
Σωληνώσεις και καλωδιώσεις: Εγκατάσταση εύκαμπτων σωλήνων, αντλιών και πινάκων ελέγχου.

Ενσωμάτωση: Τοποθέτηση αισθητήρων για παρακολούθηση φορτίου και ανίχνευση κλίσης.

4. Συναρμολόγηση
Ανέγερση κύριας δοκού: Χρήση γερανών για τοποθέτηση της δοκού στα πόδια στήριξης.

Προσάρτηση αντίβαρων: Στερεώνεται με πείρους ασφάλισης.

Τοποθέτηση Υδραυλικών: Σύνδεση κυλίνδρων στον ανυψωτικό μηχανισμό.

Ηλεκτρική ενοποίηση: Ελεγκτές καλωδίωσης, HMI και συσκευές ασφαλείας.

5. Δοκιμές & Ποιοτικός Έλεγχος
Δοκιμή φόρτωσης:

Στατική δοκιμή: 125% της ονομαστικής χωρητικότητας (375 τόνοι) για σταθερότητα.

Δυναμική δοκιμή: Προσομοίωση ανύψωσης και διέλευσης με 300 τόνους.

Λειτουργικές δοκιμές:

Έλεγχος πίεσης υδραυλικού συστήματος.

Απόκριση έκτακτης διακοπής.

Επαλήθευση ισορροπίας αντίβαρου.

Πιστοποίηση: Επιθεώρηση από τρίτους-(π.χ. TÜV, Lloyd's Register).

6. Βαφή & Αντιδιαβρωτική Προστασία
Προετοιμασία Επιφάνειας: Αμμοβολή (πρότυπο SA 2.5).

Επικάλυψη: Εποξειδικό αστάρι + τελική επίστρωση πολυουρεθάνης για αντοχή στις καιρικές συνθήκες.

7. Θέση σε λειτουργία & Παράδοση
Συναρμολόγηση στην τοποθεσία-: Μεταφέρεται σε λειτουργικές μονάδες. επανασυναρμολογηθεί στο εργοτάξιο της γέφυρας.

Εκπαίδευση χειριστή: Πρωτόκολλα ασφαλούς λειτουργίας και συντήρησης.

Τελική παράδοση: Τεκμηρίωση (εγχειρίδια, αναφορές δοκιμών, εγγυήσεις).

8. Συντήρηση & Υποστήριξη
Περιοδικοί έλεγχοι: Αξιολόγηση φθοράς-και-.

Προμήθεια ανταλλακτικών: Για υδραυλικές τσιμούχες, ηλεκτρικά εξαρτήματα κ.λπ.





Η εταιρεία έχει εγκαταστήσει μια έξυπνη πλατφόρμα διαχείρισης εξοπλισμού, και έχει εγκαταστήσει 310 σετ (σετ) ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σετ (σετ) και το ποσοστό δικτύωσης του εξοπλισμού θα φτάσει το 95%. 32 έχουν τεθεί σε χρήση γραμμές συγκόλλησης, έχουν προγραμματιστεί να εγκατασταθούν 50 και το ποσοστό αυτοματισμού ολόκληρης της σειράς προϊόντων έχει φτάσει το 85%.
