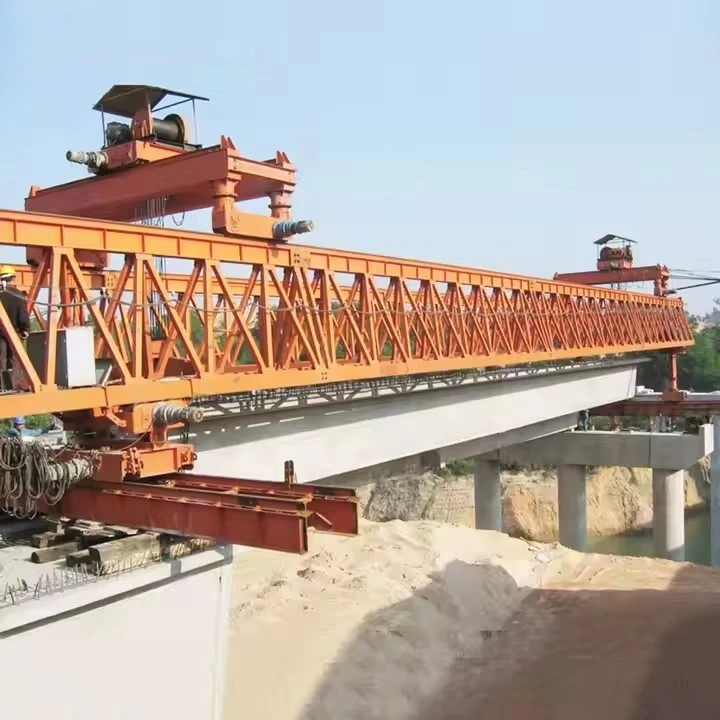

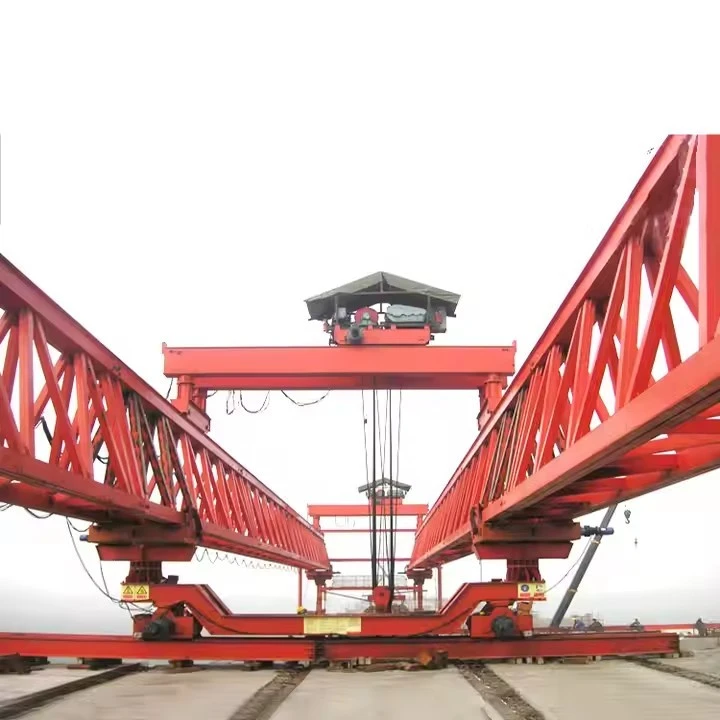

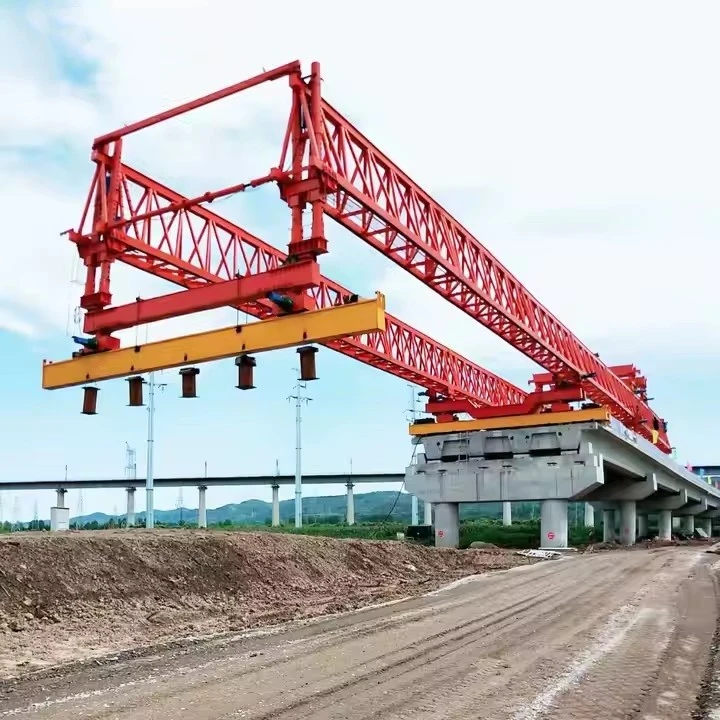

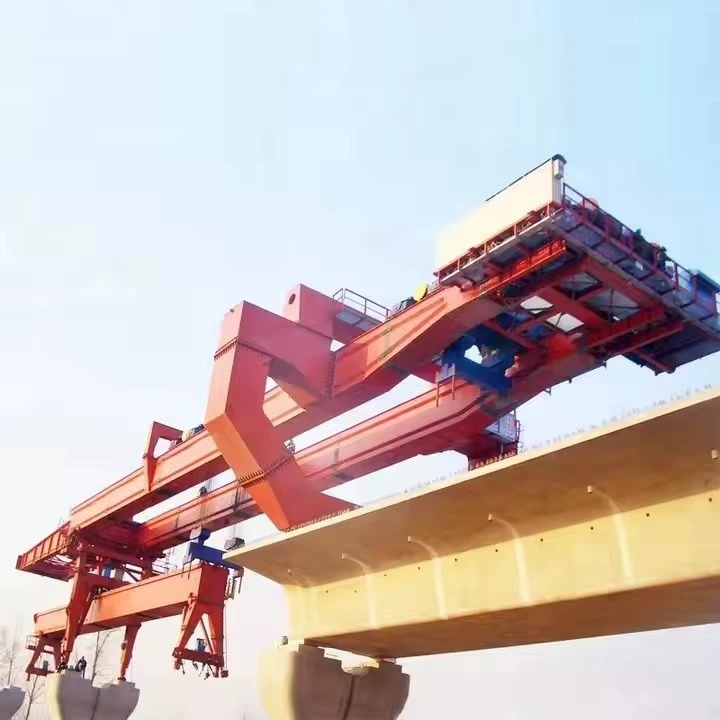

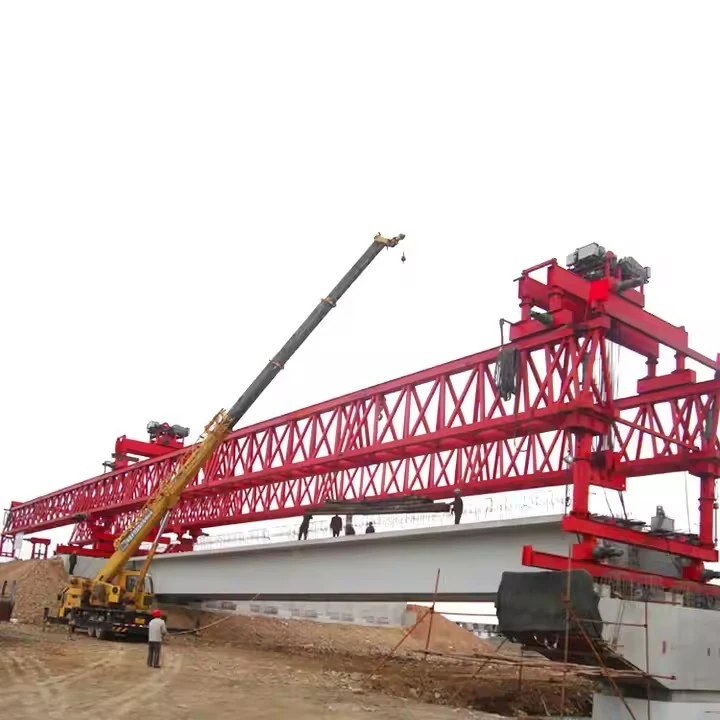

Εξοπλισμός εκτόξευσης δοκού

Ο εξοπλισμός εκτόξευσης δοκού είναι εξειδικευμένα μηχανήματα που χρησιμοποιούνται στην κατασκευή γέφυρας για την ανύψωση, τη μεταφορά και τις δοκοί θέσης (μεγάλες οριζόντιες δοκούς). Αυτός ο εξοπλισμός εξασφαλίζει ασφαλή και αποτελεσματική εγκατάσταση, ειδικά σε προκλητικά περιβάλλοντα όπως αυτοκινητόδρομους, ποτάμια ή βαθιές κοιλάδες.





Ο εξοπλισμός εκτόξευσης δοκού είναι απαραίτητος στην κατασκευή γέφυρας για την ασφαλή και αποτελεσματική τοποθέτηση δοκών. Εδώ είναι τα βασικά χαρακτηριστικά του σύγχρονου εξοπλισμού εκτόξευσης δοκού:

1. Υψηλή χωρητικότητα φορτίου
Σχεδιασμένο για να χειρίζεται βαριά δοκοί (προκατασκευασμένο σκυρόδεμα, χάλυβα ή σύνθετο) με ικανότητες που κυμαίνονται από 100 έως 1000+ τόνους.

Ισχυρός δομικός σχεδιασμός για να εξασφαλιστεί η σταθερότητα κατά την ανύψωση και την εκτόξευση.

2. Modular & ρυθμιζόμενο σχέδιο
Τα αρθρωτά συστατικά επιτρέπουν την προσαρμογή για διαφορετικές εκτάσεις γέφυρας και τύπους δοκού.

Ρυθμιζόμενες βραχίονες, υποστηρίξεις και καροτσάκια για να φιλοξενήσουν διαφορετικά μήκη και βάρη δοκών.

3.
Ορισμένα συστήματα διαθέτουν δυνατότητες αυτοσυγκέντρωσης, μειώνοντας την ανάγκη για πρόσθετους γερανούς.

Υδραυλική ή ηλεκτρική πρόωση για ελεγχόμενη κίνηση κατά μήκος του καταστρώματος γέφυρας ή των προβλήτων.

4. Θέση και έλεγχος ακριβείας
Υδραυλικά συστήματα για ομαλή και ακριβή τοποθέτηση δοκών.

Λειτουργία απομακρυσμένης ελέγχου για ασφάλεια και ακρίβεια.

Ευθυγράμμιση με λέιζερ ή GPS για ακριβή τοποθέτηση.

5. Συστήματα ασφαλείας
Αισθητήρες προστασίας υπερφόρτωσης για την πρόληψη των υπερβολικών ορίων βάρους.

Μηχανισμοί αντιολισθητικών και αντι-αποκλίσεων για σταθερότητα.

Έκταξη φρενάρισμα και συστήματα ασφαλείας αποτυχίας.

6. Ευελιξία για διαφορετικούς τύπους γέφυρας
Κατάλληλο για απλώς υποστηριζόμενες, συνεχείς και γέφυρες προβόλου.

Μπορεί να χρησιμοποιηθεί για τμηματική εκτόξευση σε βαθμιαία κατασκευή γέφυρας.

7. Γρήγορη απόδοση στύσης και χρόνου
Μειώνει το χρόνο κατασκευής σε σύγκριση με τις παραδοσιακές μεθόδους που βασίζονται σε γερανούς.

Επιτρέπει τη συνεχή τοποθέτηση δοκών χωρίς συχνή επανατοποθέτηση.

8. Χαμηλό αποτύπωμα εδάφους
Απαιτείται ελάχιστη υποστήριξη εδάφους, ιδανικό για περιορισμένους ή αυξημένους χώρους εργασίας.

Ορισμένα συστήματα λειτουργούν από προηγούμενες δοκοί, εξαλείφοντας την ανάγκη για γερανούς εδάφους.

9. Συμβατότητα με την εκκίνηση Gantries & Lifters
Συχνά ενσωματωμένα με την εκτόξευση gantries, πλαίσια ανύψωσης ή μεταφορείς για απρόσκοπτη λειτουργία.

10. Ανθεκτικότητα και αντίσταση καιρού
Χτισμένο με ανθεκτικές σε χάλυβα και ανθεκτικές στη διάβρωση επικαλύψεις.

Λειτουργεί αποτελεσματικά σε σκληρές καιρικές συνθήκες.















Ο εξοπλισμός εκτόξευσης δοκού χρησιμοποιείται στην κατασκευή γέφυρας για την ανύψωση, τη μεταφορά και τη θέση των δοκών (προκατασκευασμένα σκυρόδεμα ή δοκούς χάλυβα) στις τελικές θέσεις τους. Τα εξαρτήματα ποικίλλουν ανάλογα με τον τύπο της μεθόδου εκτόξευσης (π.χ., εκκίνηση του Gantry, του Launcher Beam ή του ανυψωτικού πλαισίου), αλλά γενικά περιλαμβάνουν τα ακόλουθα βασικά στοιχεία:

1.
Το πρωτογενές δομικό πλαίσιο που καλύπτει τις φρέσκες ή τις υποστηρίξεις της γέφυρας.

Τυπικά κατασκευασμένα από χαλύβδινα δοκούς υψηλής αντοχής ή δοκούς κουτιού για ακαμψία.

Μετακινείται κατά μήκος της ευθυγράμμισης της γέφυρας χρησιμοποιώντας ένα σύστημα πρόωσης.

2. Υποστήριξη ποδιών\/outriggers
Παρέχετε σταθερότητα κατά τη διάρκεια της τοποθέτησης δοκών.

Ρυθμιζόμενα πόδια που στηρίζονται σε προβλήτες γέφυρας ή προσωρινά υποστηρίγματα.

Ορισμένα συστήματα έχουν εμπρός και πίσω στηρίγματα για ισορροπημένη κατανομή βάρους.

3. Σύστημα ανύψωσης (ανυψωτικά\/βαρούλκα)
Υδραυλικά ή ηλεκτρικά βαρούλκα με συρματόσχοινα\/αλυσίδες για ανυψωτικές δοκοί.

Μπορεί να περιλαμβάνει δοκούς διανομής για να εξασφαλιστεί ομοιόμορφη κατανομή φορτίου.

Ορισμένα συστήματα χρησιμοποιούν υδραυλικές υποδοχές για ακριβή τοποθέτηση.

4. Ξεκινώντας τη μύτη (προαιρετικό)
Μια προσωρινή επέκταση που συνδέεται με το μπροστινό μέρος της δοκού κατά τη διάρκεια της αυξανόμενης εκτόξευσης.

Μειώνει τις πιέσεις του προβόλου με την παροχή προσωρινής υποστήριξης.

5. Σύστημα πρόωσης (μηχανισμός ταξιδιού)
Τροχοί, κομμάτια ή συρόμενα μαξιλαράκια για τη μετακίνηση του γερανού κατά μήκος της γέφυρας.

Που τροφοδοτείται από υδραυλικούς κλέφτες, ηλεκτρικούς κινητήρες ή βαρούλκα.

6. Υδραυλικό\/πακέτο ισχύος
Παρέχει υδραυλική πίεση για ανύψωση, πρόωση και προσαρμογές.

Περιλαμβάνει αντλίες, βαλβίδες ελέγχου και σωλήνες.

7. Σύστημα ελέγχου
Καμπίνα χειριστή ή τηλεχειριστήριο για ακριβή τοποθέτηση δοκών.

Αισθητήρες και συστήματα παρακολούθησης για φορτίο, ευθυγράμμιση και σταθερότητα.

8. Προσωρινά ρουλεμάν και οδηγοί
Υποστηρίζει τη δοκός κατά τη διάρκεια της τοποθέτησης μέχρι να εγκατασταθούν μόνιμα έδρανα.

Οι οδηγοί ευθυγράμμισης εξασφαλίζουν ακριβή τοποθέτηση.

9. Στοιχεία ασφαλείας
Συσκευές κατά της ολίσθησης, προστασία υπερφόρτωσης και φρένα έκτακτης ανάγκης.

Ανεξαρτησία για σταθερότητα σε δυσμενείς καιρικές συνθήκες.









Ο εξοπλισμός εκτόξευσης δοκού χρησιμοποιείται ευρέως στην κατασκευή γέφυρας για την αποτελεσματική εγκατάσταση δοκών (προκατασκευασμένα σκυρόδεμα ή δοκούς χάλυβα). Ακολουθούν μερικά βασικά πλεονεκτήματα της χρήσης εξοπλισμού εκκίνησης δοκού:

1. Υψηλή απόδοση και ταχύτητα
Ταχεία εγκατάσταση: επιτρέπει τη γρήγορη τοποθέτηση πολλαπλών δοκών σε μία μόνο λειτουργία, μειώνοντας το χρόνο κατασκευής.

Συνεχής ροή εργασίας: ελαχιστοποιεί τις διακοπές σε σύγκριση με τις παραδοσιακές μεθόδους που βασίζονται σε γερανούς.

2. Ενισχυμένη ασφάλεια
Μειωμένη χειρωνακτική εργασία: περιορίζει την έκθεση των εργαζομένων σε ύψη και επικίνδυνες συνθήκες.

Σταθερή λειτουργία: Ο εξοπλισμός έχει σχεδιαστεί για να χειρίζεται βαριά φορτία με ακρίβεια, μειώνοντας τον κίνδυνο ατυχημάτων.

3.
Χαμηλότερο κόστος εργασίας: Απαιτεί λιγότερους εργαζόμενους σε σύγκριση με τις συμβατικές μεθόδους.

Μειωμένη ανάγκη για πολλαπλούς γερανούς: εξαλείφει το κόστος κινητοποίησης μεγάλων γερανών για κάθε τοποθέτηση δοκών.

4.
Προσαρμόσιμο σε διαφορετικούς τύπους γέφυρας: κατάλληλοι για διάφορους τύπους δοκών (δοκοί I, δοκοί κουτιού, u-beams).

Λειτουργεί σε προκλητικά εδάφη: αποτελεσματικά σε περιοχές με περιορισμένη πρόσβαση (πάνω από ποτάμια, αυτοκινητόδρομους ή ανώμαλο έδαφος).

5. Ακρίβεια & έλεγχος
Ακριβής τοποθέτηση: Εξασφαλίζει ότι οι δοκοί τοποθετούνται σωστά με ελάχιστες ρυθμίσεις.

Διαδικασία ελεγχόμενης εκτόξευσης: Μειώνει τον κίνδυνο κακής ευθυγράμμισης ή ζημιών κατά τη διάρκεια της εγκατάστασης.

6. Ελάχιστη διαταραχή του χώρου
Μειωμένη παρεμβολή κυκλοφορίας: Ιδανική για αστικές περιοχές ή για ενεργούς δρόμους\/σιδηρόδρομους.

Χαμηλότερες περιβαλλοντικές επιπτώσεις: Λιγότερο θόρυβο και διαταραχές του εδάφους σε σύγκριση με τους βαριούς γερανούς.

7. Υψηλή χωρητικότητα φορτίου
Χειρίζεται βαρύ και μακρύς δοκοί: ικανές να ξεκινήσουν δοκούς μεγάλου σπιτιού που οι συμβατικοί γερανοί μπορεί να αγωνιστούν.

8. Modular & επαναχρησιμοποιήσιμο σχέδιο
Εύκολη συναρμολόγηση και αποσυναρμολόγηση: Μπορεί να μεταφερθεί και να επαναχρησιμοποιηθεί για πολλαπλά έργα.

Περιεκτικά για διαφορετικά διαστήματα: ρυθμιζόμενα για μεταβαλλόμενα μήκη και ύψη γέφυρας.





Ο εξοπλισμός εκτόξευσης δοκού είναι απαραίτητος στην κατασκευή της γέφυρας, ειδικά για την τοποθέτηση των προκατασκευασμένων ή των χάλυβα δοκών αποτελεσματικά και με ασφάλεια. Παρακάτω υπάρχουν βασικές εφαρμογές και εκτιμήσεις:

1. Εφαρμογές
Προκαταρκτικές δοκοί σκυροδέματος: Χρησιμοποιείται για γέφυρες αυτοκινητοδρόμων, σιδηροδρόμων και πεζών.

Χάλυβα δοκοί: Κοινή σε γέφυρες μακράς διαστολής, όπως δοκοί κουτιού ή δέσμες I.

Κατασκευή γέφυρας τμηματικών γέφυρας: Για αυξημένη εκτόξευση των καταστρωμάτων γέφυρας.

Εκκίνηση πάνω από εμπόδια: Χρήσιμες όταν οι γερανοί δεν μπορούν να έχουν πρόσβαση στον ιστότοπο (π.χ. ποτάμια, αυτοκινητόδρομους ή κοιλάδες).

2. Τύποι εξοπλισμού εκτόξευσης δοκού
Ξεκινώντας συστήματα γερανογόνου:

Modular Gantries με αυτοπροωθούμενες δυνατότητες.

Χρησιμοποιείται για ισορροπημένο πρόβολο ή κατασκευή span-by-span.

Αυτο-Προτρεπτικοί Modular Transporters (SPMTs):

Υδραυλικά ρυμουλκούμενα για τη μετακίνηση βαρέων δοκών.

Εκκίνηση συστημάτων Beams & Winch:

Προσωρινά δοκάρια με βαρούλκα για να γλιστρήσουν δοκούς στη θέση τους.

Εξοπλισμός μέθοδος εκτόξευσης (ILM): ILM:

Υδραυλικές υποδοχές και συρόμενα ρουλεμάν για την ώθηση των δοκών διαδοχικά.





Η διαδικασία παραγωγής για τον εξοπλισμό εκκίνησης της δοκού (που χρησιμοποιείται στην κατασκευή γέφυρας για την ανύψωση και τη θέση των δοκών) περιλαμβάνει διάφορα κρίσιμα στάδια για την εξασφάλιση της ασφάλειας, της ακρίβειας και της αξιοπιστίας. Παρακάτω είναι ένα δομημένο περίγραμμα της τυπικής διαδικασίας κατασκευής:

1. Σχεδιασμός & Μηχανική
Εννοιολογικός σχεδιασμός: Με βάση τις απαιτήσεις του έργου (μήκος εύρους, βάρος δοκών, συνθήκες τοποθεσίας).

Λεπτομερής μηχανική:

Δομική ανάλυση (χωρητικότητα φόρτωσης, κατανομή στρες).

Υδραυλικό\/πνευματικό σχεδιασμό συστήματος (για μηχανισμούς εκτόξευσης).

Μοντελοποίηση και προσομοίωση CAD (ανάλυση πεπερασμένων στοιχείων για κρίσιμα στοιχεία).

Ρυθμιστική συμμόρφωση: Εξασφαλίστε την τήρηση των προτύπων (AASHTO, EN, ISO, κλπ.).

2. Προμήθεια υλικού
Βασικά υλικά:

Χάλυβα υψηλής αντοχής (για δοκούς, βραχίονες και στηρίγματα).

Υδραυλικοί κύλινδροι, κινητήρες και συστήματα ελέγχου.

Ανθεκτικά σε φθορά κράματα (για συρόμενα μέρη).

Έλεγχοι ποιότητας: Πιστοποιήσεις υλικών (ASTM\/EN), δοκιμή UT\/MT για ελαττώματα.

3. Κατασκευή εξαρτημάτων
Α. Δομικά στοιχεία
Κοπή: Πλάκα πλάσματος\/οξυγόνου ή κοπής λέιζερ από χάλυβα.

Συγκόλληση:

Βυθισμένη συγκόλληση τόξου (SAW) για παχιά τμήματα.

Θωρακισμένο μεταλλικό τόξο συγκόλληση (SMAW) για αρθρώσεις.

Μετά τη συγκόλληση NDT (ακτινογραφία, υπερηχητική δοκιμή).

Μη μηχανική κατεργασία: CNC άλεση\/διάτρηση για οπές ακριβείας και συνδέσεις.

Β. Μηχανικά συστήματα
Υδραυλικό συγκρότημα:

Αντλία, βαλβίδες, κυλίνδρους και εύκαμπτοι σωλήνες.

Δοκιμή πίεσης (Έλεγχοι διαρροής).

Μηχανισμός παρακολούθησης\/εκκίνησης:

Κατασκευή σιδηροτροχιών ή εκτόξευσης μύτες.

Συστήματα εργαλείων\/βαρούλκου για κίνηση.

Γ. Ηλεκτρικά και συστήματα ελέγχου
Αισθητήρες (φορτίο, ευθυγράμμιση).

Πίνακας ελέγχου με βάση το PLC για αυτοματοποίηση.

4. Συναρμολόγηση και ολοκλήρωση
Υπο-συναρμολόγηση: Εισαγωγή μικρότερων εξαρτημάτων (π.χ. τμήματα έκρηξης).

Πλήρης συναρμολόγηση:

Ανέγερση του κύριου πλαισίου.

Εγκατάσταση μηχανικών\/υδραυλικών συστημάτων.

Συστήματα ελέγχου καλωδίωσης.

Έλεγχοι ευθυγράμμισης: Βεβαιωθείτε ότι όλα τα κινούμενα μέρη λειτουργούν ομαλά.

5. Δοκιμές και ποιοτικός έλεγχος
Δοκιμές φόρτωσης:

Στατική δοκιμή (110% του μέγιστου φορτίου σχεδιασμού).

Δυναμική δοκιμή (προσομοιωμένη εκτόξευση δοκού).

Λειτουργικές δοκιμές:

Υδραυλική απόδοση του συστήματος.

Φρένα έκτακτης ανάγκης\/αλληλοσυνδέσεις ασφαλείας.

Τελική επιθεώρηση: ακρίβεια διαστάσεων, ακεραιότητα συγκόλλησης, επικάλυψη βαφής.

6. Επιφανειακή θεραπεία & ζωγραφική
Ανατίναξη: Ανατίναξη πυροβολισμού για να αφαιρέσετε τη σκουριά\/ακαθαρσίες.

Εκκίνηση\/επικάλυψη:

Πλούσιο σε ψευδάργυρο αστάρι για αντοχή στη διάβρωση.

Πολυουρεθάνη topcoat (προστασία από τις καιρικές συνθήκες).

7. Συσκευασία και αποστολή
Αποσυναρμολόγηση (εάν απαιτείται για τη μεταφορά).

Συσκευασία: Αντιδιαργική θεραπεία για μεταφορές στη θάλασσα.

Τεκμηρίωση: εγχειρίδια, αναφορές δοκιμών, πιστοποιήσεις.

8. Εγκατάσταση και ανάθεση επιτόπου
Επανασυναρμολόγηση στο εργοτάξιο.

Η δοκιμή διεξάγεται με πραγματικές δοκοί.

Εκπαίδευση χειριστή.





Η εταιρεία έχει εγκαταστήσει μια πλατφόρμα διαχείρισης ευφυούς εξοπλισμού και έχει εγκαταστήσει 310 σετ (σύνολα) των ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σύνολα (σύνολα) και ο ρυθμός δικτύωσης εξοπλισμού θα φθάσει το 95%. 32 γραμμές συγκόλλησης έχουν τεθεί σε χρήση, 50 προγραμματίζονται να εγκατασταθούν και ο ρυθμός αυτοματισμού ολόκληρης της σειράς προϊόντων έχει φτάσει το 85%.
