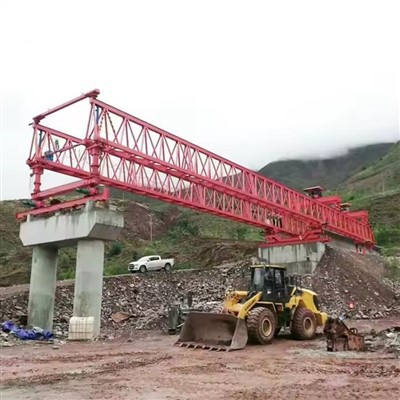

650T Bridge Girder Launcher

Ένας εκτοξευτής δοκού γέφυρας 650T είναι ένα μηχάνημα βαρέως τύπου που χρησιμοποιείται στην κατασκευή γεφυρών για την ανύψωση, τη μεταφορά και ακριβώς τοποθετεί μεγάλες προκατασκευασμένες σκυρόδεμα ή χάλυβα δοκούς, συνήθως ζυγίζοντας μέχρι 650 μετρικούς τόνους. Αυτά τα μηχανήματα είναι απαραίτητα για την οικοδόμηση οδογέφυρων, υπερχείλιση αυτοκινητοδρόμων και σιδηροδρομικές γέφυρες, ειδικά σε αυξημένες ή δύσκολες περιοχές πρόσβασης.

Βασικά χαρακτηριστικά ενός εκτοξευτή δοκών γέφυρας 650T:
Υψηλή χωρητικότητα φορτίου-Σχεδιασμένο για να χειρίζεται τις δοκοί μέχρι 650 τόνους, καθιστώντας την κατάλληλη για την κατασκευή γέφυρας μεγάλου σπιτιού.

Αυτο-Προεπιλογή & Modular-Μετακινείται κατά μήκος του καταστρώματος γέφυρας ή προσωρινών υποστηρίξεων, συχνά χρησιμοποιώντας ράγες ή ανιχνευτές.

Ρυθμιζόμενο Span & Height - Μπορεί να ρυθμιστεί για διαφορετικά μήκη δοκών και ύψη γέφυρας.

Τοποθέτηση ακριβείας - Εξοπλισμένη με υδραυλικά συστήματα ή συστήματα βαρούλκου για ακριβή τοποθέτηση δοκών.

Συστήματα σταθερότητας και ασφάλειας - Περιλαμβάνει ανίχνευση, αντίβαρα και αισθητήρες για την πρόληψη της ανατροπής ή της υπερφόρτωσης.

Λειτουργία τηλεχειρισμού - συχνά λειτουργεί μέσω τηλεχειριστηρίου για ασφάλεια και ακρίβεια.

Ένας εκτοξευτής δοκού γέφυρας 650T είναι μια μηχανή βαρέως τύπου που χρησιμοποιείται για την ανύψωση και την τοποθέτηση μεγάλων δοκών γέφυρας κατά τη διάρκεια της κατασκευής. Εδώ είναι τα βασικά του συστατικά:

1. Κύριος δοκός\/μύτη εκκίνησης
Η κύρια δομή που φέρει φορτίο που υποστηρίζει τη δοκός κατά τη διάρκεια της εκτόξευσης.

Συχνά τηλεσκοπικό ή αρθρωτό για ρυθμιζόμενο μήκος.

2. Σύστημα ανύψωσης (μηχανισμός ανύψωσης)
Περιλαμβάνει βαρούλκα, καλώδια και υδραυλικές υποδοχές για την ανύψωση και τη θέση των δοκών.

Μπορεί να έχει πολλαπλούς ανυψωτικούς (π.χ., 2 × 325T ή 4 × 162.5T για ισορροπημένη ανύψωση).

3. Υποστήριξη πύργων\/προβλήματος
Προσωρινά ή μόνιμα υποστηρίγματα που σταθεροποιούν τον εκτοξευτή κατά τη διάρκεια της τοποθέτησης της δοκού.

Ρυθμιζόμενο για μεταβαλλόμενα ύψη της γέφυρας.

4.
Μετακινεί τον εκτοξευτή κατά μήκος του καταστρώματος γέφυρας ή των προσωρινών κομματιών.

Χρησιμοποιεί υδραυλικά μνήμη ή τροχούς για πρόωση.

5. Υδραυλικό σύστημα
Εξουσίες Ανύψωση, εκτόξευση και ρύθμισης μηχανισμών.

Περιλαμβάνει αντλίες, κυλίνδρους και βαλβίδες ελέγχου.

6. Ελέγξτε την καμπίνα και το ηλεκτρικό σύστημα
Καμπίνα χειριστή με χειριστήρια PLC για ακριβή τοποθέτηση δοκών.

Αισθητήρες για παρακολούθηση φορτίου και ευθυγράμμιση.

7.
Εξασφαλίζει την ισορροπία κατά τη διάρκεια των εργασιών ανύψωσης.

Μπορεί να περιλαμβάνει ανίχνευση ή βάρη έρματος.

8. Βοηθητικός εξοπλισμός
Οδηγός για την ομαλή κίνηση της δοκού.

Κλειδαριές ασφαλείας για την αποφυγή τυχαίων σταγόνων.

Συστήματα αγκυροβόλησης για την εξασφάλιση του εκτοξευτή κατά τη διάρκεια της λειτουργίας.

9. Σύστημα μεταφοράς (εάν κινητό)
Crawler Tracks ή Modular Transporters για μετεγκατάσταση.

Ένας εκτοξευτής δοκού γέφυρας 650T είναι μια μηχανή βαρέως τύπου που χρησιμοποιείται στην κατασκευή γέφυρας για την ανύψωση, τη μεταφορά και ακριβώς τοποθετεί μεγάλες δοκοί γέφυρας. Εδώ είναι τα βασικά του πλεονεκτήματα:

1. Υψηλή χωρητικότητα φορτίου (650 τόνοι)
Μπορεί να χειριστεί εξαιρετικά βαρύ και μακριές δοκοί, μειώνοντας την ανάγκη για πολλαπλούς μικρότερους γερανούς.

Κατάλληλο για έργα υποδομής μεγάλης κλίμακας όπως οι αυτοκινητόδρομοι, οι σιδηρόδρομοι και τα οδοντιατρικά.

2. Τοποθέτηση ακριβείας
Εξασφαλίζει την ακριβή τοποθέτηση της δοκού, κρίσιμη για την ευθυγράμμιση και τη δομική ακεραιότητα.

Μειώνει τις χειροκίνητες προσαρμογές, το χρόνο εξοικονόμησης και το κόστος εργασίας.

3. Βελτιωμένη ασφάλεια
Ελαχιστοποιεί τους κινδύνους που σχετίζονται με τη χειροκίνητη ανύψωση και την εγκατάσταση δοκών.

Οι σταθερές και ελεγχόμενες λειτουργίες μειώνουν τα ατυχήματα επί τόπου.

4. Χρόνος και αποδοτικότητα κόστους
Επιταχύνει την κατασκευή με τη γρήγορη μεταφορά και εγκατάσταση δοκών.

Μειώνει την εξάρτηση από πολλαπλούς γερανούς ή προσωρινά υποστηρίγματα, μειώνοντας το κόστος του έργου.

5. Προσαρμογή σε διάφορους τύπους γέφυρας
Λειτουργεί με διαφορετικούς τύπους δοκού (προκατασκευασμένο σκυρόδεμα, χάλυβα ή σύνθετες δοκοί).

Ρυθμιζόμενο για μεταβαλλόμενα ύψη γέφυρας και διασταυρώσεις.

6. Μειωμένη διαταραχή εδάφους
Λειτουργεί κατά μήκος της ευθυγράμμισης της γέφυρας, ελαχιστοποιώντας την παρασκευή εδάφους σε σύγκριση με τους παραδοσιακούς γερανούς.

Ιδανικό για περιοχές με συμφόρηση ή περιβαλλοντικά ευαίσθητες.

7. Αυτοματισμός και τηλεχειριστήριο
Οι μοντέρνοι εκτοξευτές λειτουργούν αυτοματοποιημένα στοιχεία ελέγχου για ομαλότερες λειτουργίες.

Η απομακρυσμένη παρακολούθηση ενισχύει την ακρίβεια και μειώνει την κόπωση του χειριστή.

8.
Μπορούν να εγκαταστήσουν δοκούς πάνω από ποτάμια, κοιλάδες ή αυτοκινητόδρομους χωρίς ενδιάμεσα υποστηρίγματα.

9. Μείωση περιβαλλοντικών επιπτώσεων
Μειώνει την ανάγκη για εκτεταμένες προσωρινές δομές, μειώνοντας τα απόβλητα υλικών.

10. Ενισχυμένος προγραμματισμός έργου
Επιτρέπει την ταχύτερη εγκατάσταση δοκών, διατηρώντας μεγάλα έργα σε καλό δρόμο.
Ένας εκτοξευτής δοκού γέφυρας 650T βελτιώνει την αποτελεσματικότητα, την ασφάλεια και την ακρίβεια στην κατασκευή μεγάλης κλίμακας γέφυρας, καθιστώντας απαραίτητο για τα σύγχρονα έργα υποδομής.

Ο εκτοξευτής δοκού γέφυρας 650T είναι μια μηχανή βαρέως τύπου που χρησιμοποιείται στην κατασκευή μεγάλων γεφυρών, ιδιαίτερα για την τοποθέτηση προκατασκευασμένων σκυροδέματος ή χάλυβα. Έχει σχεδιαστεί για να χειρίζεται τις δοκοί που ζυγίζουν μέχρι 650 μετρικούς τόνους, καθιστώντας την κατάλληλη για γέφυρες μεγάλου επιπέδου, οδογέφυρες και αυξημένα έργα αυτοκινητοδρόμων.

Βασικές εφαρμογές ενός εκτοξευτή δοκού γέφυρας 650T:
Σιδηροδρομικές και σιδηροδρομικές γέφυρες υψηλής ταχύτητας

Χρησιμοποιείται για την εγκατάσταση βαρέων προκατασκευασμένων δοκών για σιδηροδρομικές γραμμές υψηλής ταχύτητας και συμβατικές σιδηροδρομικές γέφυρες.

Εξασφαλίζει την ακριβή ευθυγράμμιση και τοποθέτηση για ομαλές σιδηροδρομικές εργασίες.

Οδηγίες για αυτοκινητόδρομους

Εξαρτάται δοκοί μεγάλου σπιτιού για ανυψωμένες οδούς και πλέγματα.

Μειώνει το χρόνο κατασκευής σε σύγκριση με τις παραδοσιακές μεθόδους.

Έργα Mega Bridge

Κατάλληλο για διασταυρώσεις ποταμών ή κοιλάδων μακράς διαδρομής, όπου οι δοκοί υπερβαίνουν τα 500T.

Συχνά χρησιμοποιείται σε συνδυασμό με την εκτόξευση Gantries για αυξημένη εκτόξευση.

Urban Overpasses & Interchanges

Διευκολύνει την εγκατάσταση ταχείας δοκού σε αστικές περιοχές με ελάχιστη διαταραχή.

Ειδικοί τύποι γέφυρας

Χρησιμοποιείται για τμηματικές γέφυρες, γέφυρες δοκών κιβωτίων και γέφυρες χάλυβα.

Μπορεί να χειριστεί τόσο υποστηριζόμενες όσο και συνεχείς διαμορφώσεις.

Η διαδικασία παραγωγής για ένα εκτοξευτή δοκού γέφυρας 650T περιλαμβάνει διάφορα κρίσιμα στάδια, από το σχεδιασμό και την κατασκευή έως τη συναρμολόγηση και τη δοκιμή. Παρακάτω είναι ένα δομημένο περίγραμμα της τυπικής διαδικασίας παραγωγής:

1. Σχεδιασμός & Μηχανική
Ανάλυση απαιτήσεων: Προσδιορίστε τη χωρητικότητα φόρτωσης (650T), το μήκος του εύρους, την κινητικότητα και τις συνθήκες τοποθεσίας.

Μοντελοποίηση CAD: Δημιουργία μοντέλων 3D (χρησιμοποιώντας λογισμικό όπως το AutoCAD, το SolidWorks ή το Tekla) για δομικά στοιχεία.

Ανάλυση στρες: Εκτελέστε FEA (ανάλυση πεπερασμένων στοιχείων) για να επικυρώσετε τη δύναμη, τη σταθερότητα και την αντίσταση στην κόπωση.

Κανονιστική συμμόρφωση: Εξασφαλίστε την τήρηση των προτύπων (π.χ. EN 1993, AASHTO ή τοπικούς κώδικες γέφυρας).

2. Προμήθεια υλικού
Επιλογή χάλυβα: Χάλυβα υψηλής ποιότητας (π.χ. S355, Q345B) για κύριες δοκοί, βραχίονες και υποστηρίξεις.

Υδραυλικά\/πνευματικά συστήματα: προμηθεύουν κυλίνδρους, αντλίες και βαλβίδες ελέγχου από πιστοποιημένους προμηθευτές.

Ηλεκτρικά εξαρτήματα: κινητήρες, αισθητήρες, PLCs για συστήματα αυτοματισμού και ασφάλειας.

3. Κατασκευή εξαρτημάτων
Α. Κύρια δοκός
Κοπή: Πλάκα\/λέιζερ κοπής των πλακών χάλυβα στις απαιτούμενες διαστάσεις.

Συγκόλληση: βυθισμένη συγκόλληση τόξου (SAW) για διαμήκη\/εγκάρσιες αρθρώσεις. Υπερηχητική δοκιμή (UT) για ακεραιότητα συγκόλλησης.

Μη μηχανική κατεργασία: Τρυσμένες οπές για μπουλόνια, καρφίτσες και συνδέσεις με ακρίβεια CNC.

Β. Υποστήριξη ποδιών και outriggers
Κατασκευάστε τα τηλεσκοπικά πόδια με μηχανισμούς υδραυλικού κλειδώματος.

Ενισχύστε τις κρίσιμες αρθρώσεις με πλάκες gusset.

Γ. Εκκίνηση της μύτης και των βοηθητικών εξαρτημάτων
Συναρμολογήστε την μπροστινή καθοδηγητική μύτη (συχνά ελαφρύτερη για να μειώσετε το στρες του προβόλου).

Κατασκευάστε καροτσάκια, βαρούλκα και συστήματα αντίβες.

4. Συναρμολόγηση και ολοκλήρωση
Συναρμολόγηση πλαισίου: Φορέστε την κύρια δοκό στα στηρίγματα. BOLT\/WELD CROSS-BEAMS.

Μηχανικά συστήματα: Εγκαταστήστε υδραυλικά συστήματα, βαρούλκα και συστήματα πρόσφυσης.

Ηλεκτρικά συστήματα: Πίνακες ελέγχου σύρματος, διακόπτες ορίων και αισθητήρες για συγχρονισμένη κίνηση.

Χαρακτηριστικά ασφαλείας: Προσθέστε πλατφόρμες αντιολισθητικών, προστατευμάτων και φρένα έκτακτης ανάγκης.

5. Έλεγχος ποιότητας και δοκιμή
Διασδιάστατοι έλεγχοι: Επαληθεύστε ανοχές (± 2mm ανά μήκος 10 μέτρων).

Μη καταστρεπτικές δοκιμές (NDT): Ακτινογραφία (RT) ή επιθεώρηση μαγνητικού σωματιδίου (MPI) για συγκολλήσεις.

Δοκιμές φόρτωσης:

Στατική δοκιμή: Εφαρμόστε 1,25 × φορτίο σχεδιασμού (812.5T) για 24 ώρες.

Δυναμική δοκιμή: Προσομοίωση εκκίνησης με βαθμιαία φορτία για να ελέγξετε τη σταθερότητα.

6. Επιφανειακή θεραπεία & ζωγραφική
Ανατίναξη: Χάλυβα από χάλυβα στο SA 2,5.

Πρώτηση\/ζωγραφική: Εφαρμόστε εποξειδικό εκκινητή ψευδαργύρου + topcoat πολυουρεθάνης για αντοχή στη διάβρωση.

7. Δοκιμή αποδοχής εργοστασίου (λίπος)
Επιδείξτε την πλήρη λειτουργικότητα: εκκίνηση, ανάληψη και διεύθυνσης.

Επαληθεύστε τον συγχρονισμό των υδραυλικών συστημάτων ελεγχόμενης PLC.

8. Αποσυναρμολόγηση και συσκευασία
Αποσυναρμολογήστε τις μεταφερόμενες ενότητες (σημειωμένες για εύκολη επανασυναρμολόγηση του χώρου).

Προστατέψτε τα ευαίσθητα συστατικά (π.χ. υδραυλικά στοιχεία) με αδιάβροχα καλύμματα.

9. Εγκατάσταση και ανάθεση επιτόπου
Επανασυναρμολογήστε επιτόπιες χρησιμοποιώντας γερανούς και εργαλεία ευθυγράμμισης.

Εκτελέστε τις δοκιμές τελικού φορτίου και την κατάρτιση των χειριστών.

Η εταιρεία έχει εγκαταστήσει μια πλατφόρμα διαχείρισης ευφυούς εξοπλισμού και έχει εγκαταστήσει 310 σετ (σύνολα) των ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σύνολα (σύνολα) και ο ρυθμός δικτύωσης εξοπλισμού θα φθάσει το 95%. 32 γραμμές συγκόλλησης έχουν τεθεί σε χρήση, 50 προγραμματίζονται να εγκατασταθούν και ο ρυθμός αυτοματισμού ολόκληρης της σειράς προϊόντων έχει φτάσει το 85%.
