200 τόνοι διπλής δοκού σιδηροτροχιά

A 100- Ton Double Girder Railed Granty Crane (RMG)είναι ένα μεγάλο σύστημα ανύψωσης βαρέως τύπου σχεδιασμένο κυρίως για υπαίθριες λειτουργίες όπου τα βαριά φορτία πρέπει να ανυψώνονται, να μετακινούνται οριζόντια και να τοποθετούνται με υψηλή ακρίβεια. ΔιαθέτειΔύο κύριες δοκοίκαιμηχανισμοί ταξιδιού που τοποθετούνται σε σιδηροτροχιά, αυτός ο τύπος γερανού προσφέρει ανώτερη δύναμη, σταθερότητα και προσέγγιση σε σύγκριση με τα μοντέλα μονού κοριτσιού.

Βασικά χαρακτηριστικά:

Ικανότητα:100 τόνοι, κατάλληλοι για υπερμεγέθη ή εξαιρετικά βαριά φορτία.

Δομή:Σχεδιασμός διπλού ποδηλάτου για βελτιωμένη κατανομή φορτίου και ελάχιστη παραμόρφωση.

Κινητικότητα:Σιδηρόδρομος, επιτρέποντας στον γερανό να ταξιδεύει σε μεγάλες αποστάσεις κατά μήκος σταθερών κομματιών.

Σπιθαμή:Μπορεί να προσαρμοστεί με βάση τις ανάγκες του τόπου, που συχνά κυμαίνονται από 18 έως 35 μέτρα ή περισσότερο.

Υψος:Το ύψος ανύψωσης είναι τυπικά ρυθμιζόμενο σύμφωνα με τις επιχειρησιακές απαιτήσεις.

Στοιχεία:Περιλαμβάνει ένα καροτσάκι ανύψωσης (το οποίο κινείται κατά μήκος των δοκών), ηλεκτρικά συστήματα, καμπίνες για τον έλεγχο του χειριστή (ή επιλογές τηλεχειριστηρίου) και χαρακτηριστικά ασφαλείας όπως η προστασία της υπερφόρτωσης και τα συστήματα στάσης έκτακτης ανάγκης.

Εφαρμογές:

Βαριά βιομηχανικά εργοστάσια (χαλύβδινοι μύλοι, ναυπηγεία)

Ναυπηγεία και τα διατροπικά τερματικά

Εργοτάξια που περιλαμβάνουν μεγάλα προκατασκευασμένα εξαρτήματα

Μονάδες ηλεκτροπαραγωγής και προκατασκευασμένος χειρισμός σκυροδέματος

Μεγάλα ναυπηγεία

Φόντα:

Αποτελεσματικός και ακριβής χειρισμός μαζικών φορτίων

Υψηλή απόδοση εργασίας, κατάλληλη για συχνή και εντατική χρήση

Σχεδιασμένο για υπαίθρια χρήση με δυνατότητες ανάρτησης καιρού

Χαμηλότερο κόστος συντήρησης λόγω ισχυρού σχεδιασμού

Μπορεί να προσαρμοστεί πλήρως για συγκεκριμένες απαιτήσεις ιστότοπου ή βιομηχανίας

Αρχή λειτουργίας:Ο μηχανισμός ανύψωσης του γερανού ανυψώνει το φορτίο κάθετα. Το καροτσάκι, που κινείται κατά μήκος των δύο δοκών, παρέχει πλευρική κίνηση, ενώ ολόκληρος ο γερανός ταξιδεύει κατά μήκος των σιδηροτροχιών για διαμήκη κίνηση. Μαζί, αυτό επιτρέπει την πλήρη τρισδιάστατη κάλυψη μιας περιοχής εργασίας.

Στοιχεία πυρήνα: κινητήρας, ρουλεμάν, κιβώτιο ταχυτήτων, κινητήρα, γρανάζι

Τόπος προέλευσης: Henan, Κίνα

Εγγύηση: 2 χρόνια

Βάρος (kg): 50000 kg

Ένθετα εξερχόμενων βίντεο: παρέχονται

Αναφορά δοκιμής μηχανημάτων: Παρέχεται

Εφαρμογή: υπαίθρια

Λέξεις -κλειδιά: γερανός γερανού

Χωρητικότητα φόρτωσης βαθμολογίας: 50ton

Ταξινόμηση διασταυρούμενου ταξιδιού: 44,6m\/λεπτό

Μεγάλη ταχύτητα ταξιδιού: 47,1m\/min

Τρόπος ελέγχου: καμπίνα

Τροφοδοσία:

Χάλυβα: QU80

Ισχύς: 3- φάση AC 50Hz 380V

Πιστοποίηση: CE ISO

1. Διεθνές δοκοί

Οι δοκοί χάλυβα βαρέως τύπου σχηματίζουν την κύρια δομή μεταφοράς φορτίου.

Σχεδιασμένο για ελάχιστη παραμόρφωση κάτω από βαριά φορτία.

Συχνά κατασκευασμένο με σχέδια κιβωτίου ταχυτήτων ή δοκών, ανάλογα με την εφαρμογή.

Τελικά βαγόνια (πόδια και δοκάρια)

Συνδέστε τις κύριες δοκοί στο σύστημα εδάφους.

Συμπεριλάβετε ισχυρές δομές χάλυβα με τροχούς που κινούνται κατά μήκος των σιδηροτροχιών.

Τα πόδια μπορεί να είναιΤύπος Α, U τύπος, ήτύπος πλαισίου γερανού, ανάλογα με τις απαιτήσεις εκκαθάρισης

Ανυψωτικό καροτσάκι

Κινείται οριζόντια κατά μήκος των κύριων δοκών.

Περιλαμβάνει:

Μηχανισμός ανύψωσης:Κινητήρας, κιβώτιο ταχυτήτων, τύμπανο συρματόσχοινο, μπλοκ αγκίστρου και σύστημα πέδησης.

Πλαίσιο καροτσάκι:Υποστηρίζει τον μηχανισμό ανύψωσης.

Ταξιδιωτικός μηχανισμός:Κινητήρες και τροχοί που επιτρέπουν την κίνηση του καροτσάκι.

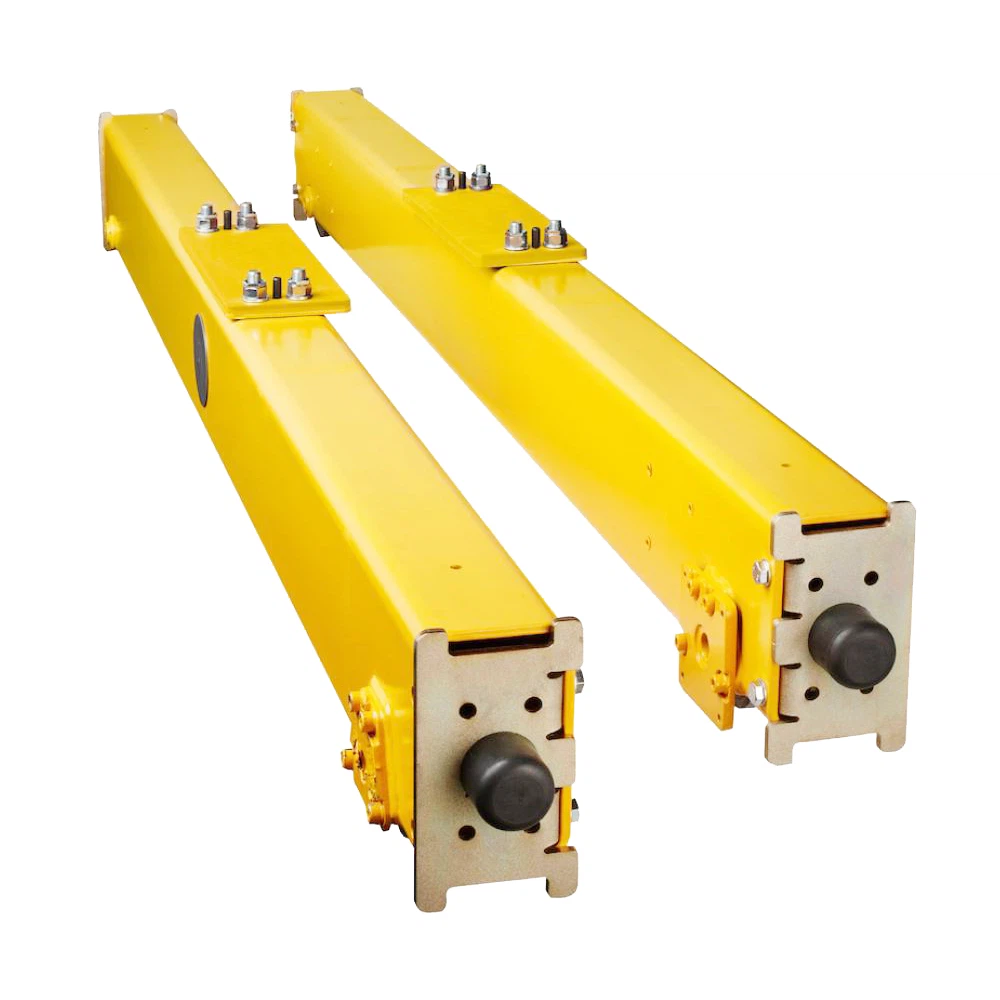

3.ημεταφορά

1) Η τελική μεταφορά ενός γερανού γερανού διπλής δοκού είναι ένα κρίσιμο συστατικό που συνδέει τη δομή του γερανού με τους τροχούς του και διευκολύνει την κίνηση του κατά μήκος του διαδρόμου ή των κομματιών εδάφους. Για τους μεγαλύτερους γερανούς διπλής δοκού, ο τελικός φορέας πρέπει να έχει σχεδιαστεί για να χειρίζεται τα τεράστια φορτία και να εξασφαλίζει ομαλή λειτουργία.

2) Τα τελικά βαγόνια έχουν σχεδιαστεί για να διανέμουν το φορτίο από τις δοκοί ομοιόμορφα στους τροχούς. Χάλυβα υψηλής αντοχής ή ισοδύναμα υλικά χρησιμοποιούνται συνήθως για να εξασφαλιστεί η ανθεκτικότητα και η αντίσταση φορτίου.

3) Το τελικό φορτίο μεταφέρει φορτία από τις δοκοί του γερανού και ανυψώνεται στις ράγες ή στο έδαφος. Για τους μεγαλύτερους γερανούς γερανού, αυτό μπορεί να περιλαμβάνει κατακόρυφα φορτία (από την ανύψωση) και τα οριζόντια φορτία (από το φρενάρισμα ή τον άνεμο). Η κακή ευθυγράμμιση μπορεί να οδηγήσει σε αυξημένους κινδύνους φθοράς ή επιχειρησιακού.

4. Μηχανισμός ταξιδιού

Παρέχει διαχρονική κίνηση κατά μήκος των σιδηροδρομικών γραμμών.

Που τροφοδοτείται από ηλεκτρικούς κινητήρες σε συνδυασμό με μειωμένα γρανάζια.

Εξοπλισμένοι με τροχούς (τυπικά διπλούς τροχούς χάλυβα) σχεδιασμένους για βαριά φορτία.

Συχνά περιλαμβάνει συγχρονισμένα συστήματα κίνησης για την εξασφάλιση ομαλό ταξίδι.

5. Μηχανισμός ταξιδιού Trolley

1) Δομική σύνθεση

Πλαίσιο καροτσάκι: Χάλυβα υψηλής αντοχής χρησιμοποιείται συνήθως για να εξασφαλίσει ότι το πλαίσιο μπορεί να χειριστεί το σημαντικό βάρος και τις τάσεις κατά τη διάρκεια της λειτουργίας.

Σετ τροχών: Μεγάλοι, ανθεκτικοί τροχοί τοποθετούνται στο καροτσάκι για να επιτρέψουν την ομαλή κίνηση κατά μήκος των σιδηροτροχιών ή των δοκών. Αυτοί οι τροχοί έχουν σχεδιαστεί για επιχειρήσεις βαρέως τύπου και ενδέχεται να είναι εξοπλισμένοι με ρουλεμάν για καλύτερη απόδοση.

Συσκευή μονάδας δίσκου: Οι ηλεκτρικοί κινητήρες υψηλής ισχύος οδηγούν το καροτσάκι, συνήθως χρησιμοποιώντας μεταβλητές μονάδες ταχύτητας για ακριβή έλεγχο. Αυτοί οι κινητήρες βρίσκονται στο πλαίσιο του καροτσιού.

2) Λειτουργία του μηχανισμού λειτουργίας του καροτσιού

Ο μηχανισμός ταξιδιού του καροτσιού του μεγαλύτερου γερανού γερανού διπλής δοκού παίζει κρίσιμο ρόλο στη λειτουργία του γερανού, μετακινώντας τον μηχανισμό ανύψωσης (ή άγκιστρο) οριζόντια κατά μήκος του διαστήματος του γερανού. Αυτό επιτρέπει στον γερανό να τοποθετεί το φορτίο σε διαφορετικές θέσεις μέσα στην περιοχή εργασίας του. Με το ταξίδι κατά μήκος των δοκών, το καροτσάκι μπορεί να μεταφέρει φορτία σε όλο το διάστημα της γερανού, διευκολύνοντας τα καθήκοντα που απαιτούν την ακρίβεια, όπως η ακρίβεια, η ακρίβεια του φορτίου. δομικά υλικά ή βαρύ βιομηχανικό εξοπλισμό.

6. Σκηνή τροχού

Ο τροχός γερανού ενός γερανού γερανού διπλής δοκού, ιδιαίτερα ένας σχεδιασμένος για εφαρμογές βαρέως τύπου ή μεγάλης κλίμακας, είναι ένα κρίσιμο συστατικό. Είναι σχεδιασμένο για να υποστηρίξει και να διευκολύνει την κίνηση του γερανού κατά μήκος των διαδρομών του.

Τυπικά κατασκευασμένο από σφυρήλατο χάλυβα υψηλής αντοχής, όπως 42CRMO4 ή 65mn, για να υπομείνει υψηλά φορτία και να αντισταθεί στη φθορά. Προφίλ πέλματος: Η ακρίβεια-μετασχηματισμένη για να ταιριάζει απόλυτα στη σιδηροτροχιά, εξασφαλίζοντας την ομαλή λειτουργία και την ελάχιστη φθορά. Οι μεγαλύτεροι γερανοί απαιτούν τροχούς μεγαλύτερης διαμέτρου για να διανείμουν αποτελεσματικά το φορτίο και να μειώσουν την τάση στη σιδηροτροχιά και τον τροχό. Σχεδιασμένο για να φέρει τα τεράστια στατικά και δυναμικά φορτία του γερανού, που μπορούν να ζυγίσουν αρκετές εκατοντάδες τόνους, συμπεριλαμβανομένου του φορτίου που ανυψώνεται.

Μερικοί τροχοί τροφοδοτούνται (τροχοί κίνησης) για να μετακινήσουν τον γερανό, ενώ άλλοι είναι idlers. Οι τροχοί κίνησης συνδέονται με τους κινητήρες και τα κιβώτια ταχυτήτων για να παρέχουν πρόσφυση. Οι επιφάνειες και οι επιφάνειες των τροχών συχνά λιπαίνονται για να μειωθεί η φθορά και η παρατεταμένη διάρκεια ζωής. Οι επιθεωρήσεις είναι κρίσιμες για την παρακολούθηση των ρωγμών, της φθοράς ή της παραμόρφωσης.

7. Σκίνιο

Το γάντζο του γερανού του μεγαλύτερου γερανού γερανού διπλού γρατζουνιού είναι ένα κρίσιμο συστατικό, ειδικά σχεδιασμένο για να χειρίζεται εργασίες ανύψωσης βαρέως τύπου σε βιομηχανικά περιβάλλοντα όπως ναυπηγεία, χαλύβδινους μύλους και μεγάλα εργοτάξια.

Για τους μεγαλύτερους γερανούς γερανού, το άγκιστρο μπορεί να χειριστεί τα φορτία στην περιοχή εκατοντάδων τόνων, ανάλογα με την ονομαστική ικανότητα του γερανού. Για παράδειγμα, τα άγκιστρα για 500- τόνο ή μεγαλύτεροι γερανοί είναι συνηθισμένοι σε εξειδικευμένες βιομηχανίες.

Κατασκευασμένα από χάλυβες κράματος υψηλής αντοχής, όπως ο πλαστογραφημένος άνθρακας χάλυβα ή ο χάλυβα κράματος για να παρέχουν την απαραίτητη αντοχή σε εφελκυσμό και ανθεκτικότητα. Επεξεργασμένο για ενισχυμένη ανθεκτικότητα και αντίσταση στη φθορά και την παραμόρφωση.

Τα άγκιστρα είναι γενικά ενιαία ή διπλά άγκιστρα, με διπλά άγκιστρα που χρησιμοποιούνται για καλύτερη κατανομή φορτίου σε συστήματα υψηλής χωρητικότητας. Συναίθεις ένα περιστρεφόμενο σχέδιο για να επιτρέπεται η ακριβής τοποθέτηση του φορτίου.

Τα άγκιστρα είναι συχνά προσαρμοσμένα με βάση τις συγκεκριμένες ανάγκες ανύψωσης της εφαρμογής, όπως τα δοχεία ανύψωσης, τα πηνία, οι πλάκες ή άλλα βαριά αντικείμενα.

Μοτέρ

1) Ο κινητήρας του μεγαλύτερου γερανού γερανού διπλής δοκού είναι ένα κρίσιμο συστατικό καθώς εξουσιοδοτεί τους μηχανισμούς ανύψωσης και μετακίνησης. Αυτοί οι κινητήρες επιλέγονται συνήθως με βάση την ικανότητα, τις λειτουργικές απαιτήσεις του γερανού και τις περιβαλλοντικές συνθήκες.

2) Οι κινητήρες στις μεγαλύτερες γερανές γερανών μπορούν να έχουν βαθμολογίες ισχύος στην περιοχή εκατοντάδων κιλοβάτ, ανάλογα με την χωρητικότητα φορτίου του γερανού (π.χ. 500 τόνοι ή περισσότερο).

3) Λειτουργεί σε βιομηχανικά τροφοδοτικά, τυπικά 380-690 V AC, με συστήματα υψηλότερης τάσης που χρησιμοποιούνται για εξαιρετικά βαριά γερανούς. Ορισμένοι γερανές χρησιμοποιούν πολλαπλούς κινητήρες για πλεονασμό, εξασφαλίζοντας ότι μια βλάβη κινητήρα δεν σταματάει τη λειτουργία.

.

Σύστημα συναγερμού ήχου και φωτός και διακόπτη ορίου

1) Σύστημα συναγερμού ήχου και φωτός

Το σύστημα συναγερμού ήχου και ελαφρού συναγερμού ενός γερανού γερανού διπλού γρατζουνιού είναι ένα κρίσιμο συστατικό ασφαλείας που έχει σχεδιαστεί για να προειδοποιήσει το προσωπικό της γειτονιάς της γειτονιάς σχετικά με τη λειτουργία του ή τους πιθανούς κινδύνους.

Audible Sarmer (ήχος): παράγουν δυνατούς και διακριτικούς ήχους για να προειδοποιήσετε τους εργαζόμενους.

Οπτικός συναγερμός (φως): Παρέχετε μια ορατή προειδοποίηση, ειδικά σε θορυβώδη περιβάλλοντα ή για εργαζόμενους με προβλήματα ακοής. Φώτα LED ή στροβοσκόπιο με υψηλή ορατότητα.

2) Διακόπτης ορίων

Ένας διακόπτης ορίου είναι μια κρίσιμη συσκευή ασφάλειας και λειτουργίας σε γερανό διπλής δοκού, ιδιαίτερα για τα μεγαλύτερα και πιο βαριά μοντέλα. Η κύρια λειτουργία του είναι να εξασφαλίσει την ασφαλή λειτουργία του γερανού περιορίζοντας την κίνηση του εντός καθορισμένων παραμέτρων για την πρόληψη ατυχημάτων ή ζημιών από τον εξοπλισμό.

Διακόπτης ορίων ανύψωσης: Αποτρέπει το μπλοκ άγκιστρο ή το φορτίο να ταξιδεύει πολύ ψηλά ή πολύ χαμηλά. Οι ενδείξεις ότι το συρματόσχοινο δεν υπερβαίνει ή χαλαρώνει εντελώς, γεγονός που θα μπορούσε να οδηγήσει σε σπατάλη ή μπερδεμένη.

Διακόπτης ορίων ταξιδιού: περιορίζει την οριζόντια κίνηση του γερανού ή του καροτσιού κατά μήκος των συγκρούσεων του διαδρόμου.

Διακόπτης ορίων: περιορίζει την περιστροφή του γερανού σε συγκεκριμένες γωνίες.

Διακόπτης ορίων φορτίου (προστασία υπερφόρτωσης): Ανιχνεύει πότε ο γερανός ανυψώνει περισσότερο από την ονομαστική του χωρητικότητα. Οι λειτουργίες για την πρόληψη της μηχανικής αποτυχίας και των ατυχημάτων.

Διακόπτης ορίων ταχύτητας ανέμου: Για γερανούς εξωτερικού χώρου, παρακολουθεί την ταχύτητα του ανέμου.

10. Συσκευές ασφαλείας

1) Συσκευή προστασίας υπερφόρτωσης: Αποτρέπει τον γερανό από την ανύψωση των φορτίων που υπερβαίνουν την ονομαστική του χωρητικότητα.

2) Όρια διακόπτες: Αποτρέψτε τον γερανό να μετακινηθεί πέρα ​​από την καθορισμένη επιχειρησιακή περιοχή του.

3) Σύστημα διακοπής έκτακτης ανάγκης: Επιτρέπει στους χειριστές να σταματήσουν αμέσως όλες τις λειτουργίες του γερανού σε περίπτωση έκτακτης ανάγκης.

4) Συστήματα κατά της σύγκρουσης: αποτρέπει συγκρούσεις με άλλους γερανούς, αντικείμενα ή δομές στην περιοχή λειτουργίας.

5) Συναγερμός ταχύτητας ανέμου και συσκευές ασφάλισης: Εξασφαλίζει τη σταθερότητα του γερανού κατά τη διάρκεια των υψηλών ανέμων, ειδικά για τους υπαίθριους γερανούς.

6) Περιοριστής ροπής φόρτωσης: Αποτρέπει τον γερανό από την ανατροπή λόγω υπερβολικού φορτίου ή ακατάλληλης κατανομής φορτίου.

11.Λειτουργία ελέγχου

1) Χειροκίνητος έλεγχος: Ο χειριστής ελέγχει άμεσα τους διάφορους μηχανισμούς λειτουργίας του γερανού μέσω κουμπιών ή διακόπτη στον χειροκίνητο πίνακα ελέγχου. Απλή λειτουργία, κατάλληλη για μικρές ή βραχυπρόθεσμες λειτουργίες. μπορεί να ρυθμιστεί γρήγορα ανάλογα με τις συγκεκριμένες ανάγκες.

2) Ασύρματο τηλεχειριστήριο: Οι διάφορες λειτουργίες του γερανού ελέγχονται από ένα ασύρματο τηλεχειριστήριο και ο χειριστής μπορεί να λειτουργεί σε ασφαλή απόσταση. Βελτιώνει την ευελιξία και την ασφάλεια της λειτουργίας, ιδιαίτερα κατάλληλη για σύνθετα ή επικίνδυνα περιβάλλοντα εργασίας.

3) Ενσύρματο τηλεχειριστήριο: Λειτουργήστε μέσω της γραμμής ελέγχου που συνδέεται με τον γερανό και οι οδηγίες εισόδων του χειριστή μέσω ενός φορητού ελεγκτή. Σε σύγκριση με το ασύρματο τηλεχειριστήριο, το σήμα είναι σταθερό και δεν παρεμβαίνει εύκολα, το οποίο είναι κατάλληλο για λειτουργία σε σταθερή περιοχή.

4) Αυτοματοποιημένος έλεγχος: Η αυτοματοποιημένη λειτουργία επιτυγχάνεται μέσω του PLC (προγραμματιζόμενος λογικός ελεγκτής) ή του συστήματος υπολογιστή και η λειτουργία του γερανού ελέγχεται σύμφωνα με το προεπιλεγμένο πρόγραμμα. Βελτιώνει την ακρίβεια και τη συνέπεια της λειτουργίας, κατάλληλη για μεγάλες και επαναλαμβανόμενες λειτουργίες και μειώνει τις παρεμβολές από τους ανθρώπινους παράγοντες.

5) Έλεγχος μετατροπής συχνότητας: Η ταχύτητα του κινητήρα ρυθμίζεται από τον μετατροπέα συχνότητας για να επιτευχθεί ακριβής έλεγχος της ταχύτητας λειτουργίας του γερανού. Μπορεί να επιταχύνει και να επιβραδύνει ομαλά, να βελτιώσει την ασφάλεια και την αποτελεσματικότητα των εργασιών ανύψωσης και να μειώσει τον αντίκτυπο στον εξοπλισμό.

12.Sketch

Κύριος τεχνικός

Πλεονεκτήματα του 100- TON Double Girder Rail Tinked Crane

Εξαιρετικά υψηλή ικανότητα ανύψωσης

Με μια βαθμολογία {0}} τόνου, χειρίζεται εύκολα τα εξαιρετικά βαριά και υπερμεγέθη φορτία - ιδανικά για βιομηχανίες όπως η παραγωγή χάλυβα, η ναυπηγική βιομηχανία και ο χειρισμός των εμπορευματοκιβωτίων.

Ισχυρή και σταθερή δομή

Οσχεδιασμός διπλού κοριτσιούΠαρέχει εξαιρετική κατανομή φορτίου, υψηλή ακαμψία και μειωμένη εκτροπή δέσμης, ακόμη και υπό πλήρες φορτίο.

Ιδανικό για συχνές επιχειρήσεις βαρέως τύπου.

Μεγάλη διάρκεια και ευρεία κάλυψη

Ο σχεδιασμός που τοποθετείται στο σιδηρόδρομο επιτρέπει στον γερανό να καλύπτει μεγάλες υπαίθριες αυλές ή εργοστασιακές περιοχές.

Οι ευέλικτες διαστάσεις (συχνά 18-35 μέτρα ή περισσότερα) φιλοξενούν μια ποικιλία διατάξεων τοποθεσίας.

Αποδοτικός χειρισμός υλικών

Η ομαλή, συντονισμένη κίνηση σε τρεις άξονες (ανύψωση, ταξίδια καροτσάκι και ταξίδι γερανού).

Συντομεύει το χρόνο χειρισμού των υλικών και βελτιώνει την αποτελεσματικότητα της παραγωγής.

Υψηλή ακρίβεια και έλεγχο

Τα προηγμένα συστήματα ελέγχου (όπως οι PLCs, οι μεταβλητοί δίσκοι συχνότητας) επιτρέπουν την ακριβή τοποθέτηση.

Επιλογές για έλεγχο καμπίνας, μενταγιόν ή ασύρματο τηλεχειριστήριο.

Ανθεκτικότητα και μακροζωία

Κατασκευασμένο με υλικά ανθεκτικά σε βαρύ, ανθεκτικά στις καιρικές συνθήκες.

Κατάλληλο για υπαίθρια χρήση όλων των καιρού, με προστασία διάβρωσης για μεγάλη διάρκεια ζωής.

Μειωμένο κόστος εργασίας και λειτουργίας

Τα βαριά καθήκοντα ανύψωσης μηχανοποιούνται, ελαχιστοποιώντας την ανάγκη για χειροκίνητη εργασία.

Μειώνει τον κίνδυνο ατυχημάτων στο χώρο εργασίας και κόπωσης.

Προσαρμόσιμος σχεδιασμός

Span, ύψος ανύψωσης, ταχύτητα εργασίας και άλλες προδιαγραφές μπορούν να προσαρμοστούν σε συγκεκριμένες απαιτήσεις τοποθεσίας και έργου.

Μπορεί να είναι εξοπλισμένο με εξειδικευμένα συνημμένα όπως μαγνήτες, αρπαγές ή διανομείς.

Ενισχυμένα συστήματα ασφαλείας

Εξοπλισμένο με προστασία υπερφόρτωσης, συσκευές κατά της σύγκρουσης, φρένα έκτακτης ανάγκης, κλειδαριές ανέμου και άλλους κρίσιμους μηχανισμούς ασφαλείας.

Εξασφαλίζει την ασφαλή λειτουργία ακόμη και υπό προκλητικές συνθήκες.

Επιλογές ενεργειακής αποδοτικής

Τα σύγχρονα σχέδια περιλαμβάνουν κινητήρες εξοικονόμησης ενέργειας και συστήματα αναγεννητικής πέδησης, τα οποία μειώνουν την κατανάλωση ενέργειας και το λειτουργικό κόστος.

Εφαρμογές 100- TON Double Girder Rail Grany Crane

Ναυπηγική βιομηχανία

Ανύψωση και συναρμολόγηση μεγάλων εξαρτημάτων πλοίων, όπως τμήματα κύτους, κινητήρες και βαρύ μονάδες.

Υποστηρίζοντας εργασίες κατασκευής και επισκευής στα ναυπηγεία.

Χάλυβα και μεταλλικά ναυπηγεία

Χειρισμός βαρέων χάλυβα, μπαλέτες, πλινθώσεις, δομικές δοκούς και πλάκες.

Μεταφορά πρώτων υλών και τελικών προϊόντων σε μεγάλα ναυπηγεία.

Τερματικά και θύρες εμπορευματοκιβωτίων

Μετακίνηση και στοίβαξη βαρέων εμπορευματοκιβωτίων.

Φόρτωση και εκφόρτωση πλοίων δοχείων παράλληλα με γερανούς Quay.

Βιομηχανία κατασκευής

Ανύψωση και τοποθέτηση μεγάλων προκατασκευασμένων εξαρτημάτων όπως τμήματα γέφυρας, τμήματα σήραγγας και μεγάλες δοκούς.

Χρησιμοποιείται για μεγάλα έργα υποδομής όπως το κτίριο των αυτοκινητοδρόμων και των σιδηροδρόμων.

Μονάδες ηλεκτροπαραγωγής και ενεργειακά έργα

Χειρισμός βαρέως εξοπλισμού όπως γεννήτριες, στρόβιλοι, μετασχηματιστές και συστατικά πυρηνικών φυτών.

Υποστηρίζοντας εργασίες συντήρησης και εγκατάστασης σε υδροηλεκτρικούς και θερμικούς σταθμούς ηλεκτροπαραγωγής.

Προκατασκευασμένα φυτά από σκυρόδεμα

Μετακίνηση βαρέων μπλοκ από σκυρόδεμα, πλάκες, στήλες και δοκούς σε αυλές παραγωγής.

Βοηθώντας στις επιχειρήσεις συναρμολόγησης και μεταφοράς.

Εξορυκτική βιομηχανία

Μεταφορά βαρέως εξοπλισμού εξόρυξης και μεγάλα δοχεία μεταλλεύματος.

Βοηθώντας στις εργασίες συντήρησης για μηχανήματα εξόρυξης μεγάλης κλίμακας.

Βαριά παραγωγή μηχανημάτων

Κινούμενες βάσεις μηχανών, βιομηχανικά μέρη και υλικά κατασκευής κατά τη διάρκεια της παραγωγής.

Υποστηρίζοντας γραμμές συναρμολόγησης για μεγάλο βιομηχανικό εξοπλισμό.

Ναυπηγεία

Ανύψωση και τοποθέτηση σιδηροδρομικών γραμμών, σιδηροδρομικών οχημάτων και εξοπλισμού βαριάς επισκευής.

Υποστηρίζοντας την κατασκευή και τη συντήρηση της σιδηροδρομικής υποδομής.

Αεροδιαστημική βιομηχανία

Χειρισμό μεγάλων δομών αεροδιαστημικής, όπως εξαρτήματα ατράκτου και δορυφορικό εξοπλισμό.

Βοηθώντας στις διαδικασίες κατασκευής και συναρμολόγησης.

Σιδηρόδρομοι: Μετακίνηση Railcars, κινητήρες και διαδρομές κατά τη διάρκεια της παραγωγής ή της συντήρησης.

Γερανόςπαραγωγή διαδικασία

Σχεδιασμός και μηχανική: Προσδιορίστε το σκοπό του γερανού, τη χωρητικότητα φορτίου, το εύρος, το ύψος, την ταχύτητα και το εργασιακό περιβάλλον. Δημιουργήστε λεπτομερή μοντέλα CAD και δομικές αναλύσεις για τους τύπους των δοκών, τους μηχανισμούς gantry και τα συστήματα καροτσιού για να εξασφαλιστεί η ικανότητα χειρισμού φορτίου και η συμμόρφωση με τα πρότυπα (π.χ. Οι συσκευές κατά της σύγκρουσης, οι διακόπτες ορίων, η προστασία υπερφόρτωσης και οι μηχανισμοί ανθεκτικότητας στον άνεμο.

Προμήθεια υλικού: Πηγή υψηλής ποιότητας χάλυβα (συχνά Q345 ή ισοδύναμο) για δοκούς, πόδια και άλλα δομικά εξαρτήματα. Αποκτήστε χρώματα και επικαλύψεις για αντίσταση στη διάβρωση.

Κατασκευή εξαρτημάτων: Χρησιμοποιήστε μηχανές κοπής CNC για να διαμορφώσετε τις πλάκες χάλυβα. Κάντε τις πλάκες στα τμήματα του κιβωτίου ή της δέσμης I για δοκούς και τα πόδια, ακολουθώντας τα αυστηρά πρότυπα ποιότητας. αυλακώσεις και επιφάνειες για τροχούς και τροχούς επαφής με σιδηροδρομικές γραμμές, άξονες και άλλα μηχανικά εξαρτήματα.

Προ-συναρμολόγηση: Συναρμολογήστε τα κύρια συστατικά (δοκοί, τα πόδια, καροτσάκι) στο εργαστήριο για να ελέγξετε την ευθυγράμμιση και τις προσαρμογές ή τις βελτιώσεις ή τις βελτιώσεις όπως απαιτείται.

Μεταφορά στο site: αποσυναρμολογήστε τον γερανό σε μεταφερόμενα εξαρτήματα.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΑΣΦΑΛΕΙΑΣ: Εξασφαλίστε τις σιδηροδρομικές διαδρομές ή τους διαδρόμους γερανού εγκαθίστανται και ευθυγραμμίζονται. Χρησιμοποιήστε γερανοί βαρέως τύπου για να ανεγέρνετε και να τοποθετείτε τις δοκοί, τα πόδια και το τρόλεϊ. Συμμετοχή με ασφάλεια στοιχεία.

Επαναπαχία και δοκιμές: Εκτελέστε δοκιμές χωρίς φορτίο, φορτίο και υπερφόρτωση για να εξασφαλίσετε τη σταθερότητα και τη λειτουργικότητα. Επικοινωνήστε με τις συσκευές ασφαλείας όπως οι διακόπτες ορίων και οι στάσεις έκτακτης ανάγκης. Ελέγξτε την ευθυγράμμιση των σιδηροδρόμων και το ταξιδιωτικό καροτσάκι.

Τελική επιθεώρηση και παράδοση: Διεξαγωγή τελικής επιθεώρησης με τον πελάτη ή την πιστοποιητική αρχή. Παρέχετε τεκμηρίωση, συμπεριλαμβανομένων εγχειριδίων λειτουργίας, προγραμμάτων συντήρησης και πιστοποιητικών δοκιμών.

Συντήρηση και υποστήριξη: Προσφορά περιοδικών επιθεωρήσεων, ανταλλακτικών και υποστήριξης μετά την πώληση για να εξασφαλιστεί η μακροπρόθεσμη αξιοπιστία. Η διαδικασία παραγωγής απαιτεί υψηλή ακρίβεια, αυστηρές δοκιμές και τήρηση των διεθνών προτύπων για την εξασφάλιση της ασφάλειας και της απόδοσης.
