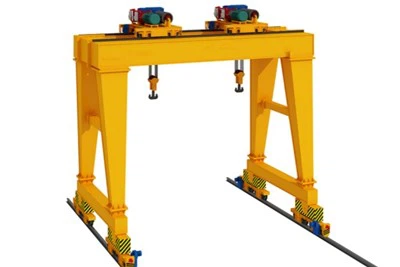

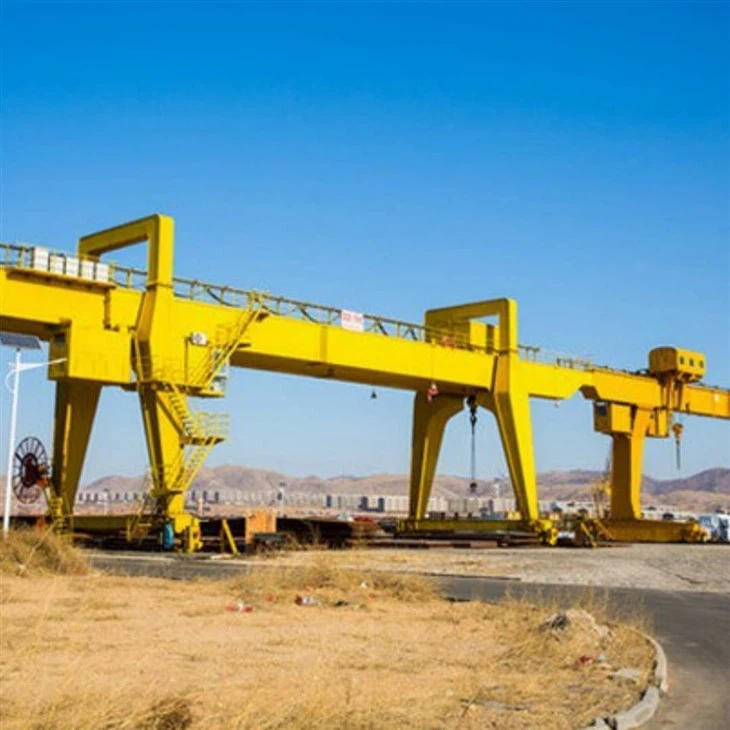

Διπλό γερανό γάντζου με κύρια δέσμη





A Διπλό γερανό γάντζου με κύρια δέσμηείναι ένας τύπος γερανού που διαθέτειΔύο παράλληλες δοκοί (κύριες δοκούς)Τρέχοντας κατά μήκος της δομής του γερανού. Ανασταλεί από αυτές τις δοκούς είναι έναμηχανισμός ανύψωσηςεξοπλισμένο με έναάγκιστρο, σχεδιασμένο για ανύψωση και μετακίνηση βαρέων υλικών. Ο γερανός λειτουργεί σε έναδομή γραβάτας με σιδηροδρομική ή καουτσούκ, παρέχοντας ευελιξία τόσο για εσωτερικές όσο και για εξωτερικές εφαρμογές.

Βασικά χαρακτηριστικά

Διπλές κύριες δοκούς: Αυτά παρέχουν βελτιωμένη ικανότητα και δυναμικότητα φορτίου, επιτρέποντας στον γερανό να χειρίζεται πολύ βαριά και ευρεία φορτία.

Μηχανισμός ανύψωσης γάντζου: Το άγκιστρο συνδέεται με ένα καροτσάκι που κινείται κατά μήκος των κύριων δοκών, επιτρέποντας την ακριβή οριζόντια και κάθετη κίνηση.

Ισχυρή γήπεδα: Αυτά υποστηρίζουν τη δέσμη και συνδέστε την με το έδαφος ή τους τροχούς, εξασφαλίζοντας σταθερότητα κατά τη διάρκεια της λειτουργίας.

Προσαρμοσμένο ύψος και ανύψωση: Σχεδιασμένο σύμφωνα με συγκεκριμένες απαιτήσεις όπως το μήκος του εύρους, το ύψος ανύψωσης και το εργασιακό περιβάλλον.

Αιτήσεις

Ναυπηγεία

Χάλυβα

Ναυπηγεία

Εργοτάξια

Εργοστάσια κατασκευής και συναρμολόγησης

Φόντα

Υψηλή ικανότητα ανύψωσης (συχνά κυμαίνεται από 10 έως 200 τόνους ή περισσότερους)

Κατάλληλο για μεγάλο και ευρύ χειρισμό φορτίου

Η ευέλικτη εγκατάσταση σε ανοικτά ναυπηγεία όπου η υποδομή γερανού εναέριας κεφαλής δεν είναι διαθέσιμη

Μπορεί να είναι εξοπλισμένο με πολλαπλά συστήματα ασφάλειας και αυτοματισμού

Παραλλαγές

Σιδηρόδρομο ή κινητό (καουτσούκ-κουλούρι)

Με ή χωρίς όπλα

Προσαρμοσμένο για ειδικά περιβάλλοντα (π.χ., ανθεκτική στην έκρηξη, ανθεκτική στις καιρικές συνθήκες)



Χωρητικότητα φόρτωσης με ονομαστική χωρητικότητα: 5 τόνοι, 10 τόνοι, 100 τόνοι, προσαρμοσμένο, 16\/3,2 τόνοι, 20\/5 τόνοι, 32\/5 τόνος, 50\/10 τόνοι

Μέγιστο. Ύψος ανύψωσης: 40μ, προσαρμοσμένο

Span: 35μ ή απαιτήσεις πελατών

Εγγύηση: 1 έτος

Βάρος (kg): 20000 kg

Στοιχεία πυρήνα: PLC, κινητήρας, ρουλεμάν, κιβώτιο ταχυτήτων, κινητήρα, δοχείο πίεσης, γρανάζι, αντλία

Τρόπος ελέγχου: καμπίνα, ασύρματο τηλεχειριστήριο ή προσαρμοσμένο







1. Double Main Beams (δοκοί)

Δύο οριζόντιες δοκοί που καλύπτουν το πλάτος του γερανού.

Μεταφέρετε το καροτσάκι ανύψωσης και παρέχετε δομική υποστήριξη για την ανύψωση.

Συνήθως κατασκευασμένο από χάλυβα υψηλής αντοχής.



Πόδια γερακιών (πλαίσια υποστήριξης)

Κατακόρυφες ή γωνιακές δομές που συνδέουν τις κύριες δοκούς με τα συγκροτήματα εδάφους ή τροχών.

Μπορεί να είναιΠλαίσιοήσε σχήμα κουτιού, ανάλογα με το φορτίο και το σχεδιασμό.



.



Μηχανισμός ανύψωσης (καρότσι)

Περιλαμβάνει τοάγκιστρο, ανυψωτικός κινητήρας, κιβώτιο ταχυτήτων, φρένα,συρματόσχοινο ή σύστημα αλυσίδας.

Μετακινείται κατά μήκος των κύριων δοκών και εκτελεί την κατακόρυφη ανύψωση και μείωση των φορτίων.

Συχνά σχεδιασμένο ωςκαροτσάκι διπλής σιδηροτροχιάςγια καλύτερη σταθερότητα φόρτωσης.



Καροτσάκι

Ομετακινούμενη πλατφόρμαστο οποίο τοποθετείται ο μηχανισμός ανύψωσης.

Τρέχει οριζόντια κατά μήκος των κύριων δοκών.

Μπορεί να είναι εξοπλισμένο με τροχούς ή κυλίνδρους για ομαλή κίνηση.





3. Εργαλιά \/ φορείς

Βρίσκεται και στα δύο άκρα της δομής του γερανού, αυτά στεγάζουν τοταξιδιωτικοί τροχοίκαικινητήριας κινητήρων.

Ενεργοποιήστε τον γερανό να κινείται διαμήκως κατά μήκος των διαδρομών ή του εδάφους.

4. Σύστημα ταξιδιού

Περιλαμβάνει τοσιδηροδρομικές γραμμές(για τύπους σιδηροτροχιάς) ήελαστικά από καουτσούκ(για τους τύπους κινητής τηλεφωνίας).

Οδηγεί ολόκληρο τον γερανό προς τα εμπρός και προς τα πίσω σε όλη την περιοχή εργασίας.



5. Μηχανισμός ταξιδιού Trolley

1. Ο μηχανισμός ταξιδιού του καροτσιού ενός γερανού βιομηχανικού γερανού είναι υπεύθυνος για τη μετακίνηση του μηχανισμού ανύψωσης ή ανύψωσης οριζόντια κατά μήκος της κύριας δέσμης ή του γερανού του γερανού. Αυτό επιτρέπει στον γερανό να τοποθετεί το φορτίο ακριβώς στην εγκάρσια κατεύθυνση.

2. Ο μηχανισμός ταξιδιού του τρόλεϊ αποτελείται από διάφορα βασικά στοιχεία:

Εξαρτήματα του μηχανισμού ταξιδιού του καροτσιού

Μονάδα μονάδας κίνησης: Συνήθως ένας ηλεκτρικός κινητήρας, η μονάδα μονάδας δίσκου παρέχει την ισχύ για να μετακινήσετε το καροτσάκι. Το μέγεθος και η χωρητικότητα του κινητήρα εξαρτώνται από την ικανότητα ανύψωσης του γερανού και την απαιτούμενη ταχύτητα του καροτσιού.

Κιβώτιο ταχυτήτων: Το κιβώτιο ταχυτήτων μειώνει την υψηλή ταχύτητα της εξόδου του κινητήρα σε χαμηλότερη ταχύτητα κατάλληλη για το ταξίδι του καροτσιού. Αυξάνει επίσης τη ροπή, η οποία είναι απαραίτητη για να μετακινηθεί ο μηχανισμός ανύψωσης και οποιοδήποτε συνημμένο φορτίο.

Τροχοί ή κυλίνδρους: Το καροτσάκι βόλτες σε τροχούς ή κυλίνδρους που είναι τοποθετημένοι σε άξονες. Αυτοί οι τροχοί ή οι κυλίνδρους ταξιδεύουν κατά μήκος των φλάντζες ή των κομματιών στην κύρια δέσμη, επιτρέποντας στο καροτσάκι να μετακινηθεί εμπρός και πίσω.

Σύστημα φρένων: Ένα σύστημα πέδησης είναι ενσωματωμένο στο καροτσάκι για να ελέγξει την κίνηση του και να το κρατήσει στη θέση του όταν χρειάζεται. Αυτό μπορεί να είναι ένα μηχανικό φρένο, ένα ηλεκτρομηχανικό φρένο ή ένα δυναμικό σύστημα πέδησης.

3. Ο μηχανισμός ταξιδιού του καροτσιού είναι ζωτικής σημασίας για την ακριβή τοποθέτηση του φορτίου στην εγκάρσια κατεύθυνση. Επιτρέπει στον γερανό να τοποθετεί τα φορτία με ακρίβεια σε διαφορετικά σημεία κατά μήκος του γηπέδου. Η σωστή συντήρηση και οι τακτικές επιθεωρήσεις είναι απαραίτητες για να διασφαλιστεί ότι ο μηχανισμός του καροτσιού λειτουργεί ομαλά και με ασφάλεια. Οποιαδήποτε προβλήματα με αυτόν τον μηχανισμό μπορεί να επηρεάσουν σημαντικά την επιχειρησιακή αποτελεσματικότητα και ασφάλεια του γερανού, καθιστώντας ζωτικής σημασίας την άμεση αντιμετώπιση τυχόν προβλημάτων.



6. Σκηνή τροχού

1. Ο τροχός γερανού ενός βιομηχανικού γερανού είναι ένα κρίσιμο συστατικό που επιτρέπει στον γερανό να κινείται κατά μήκος των δοκών διαδρόμου ή των ράγων. Αυτοί οι τροχοί έχουν σχεδιαστεί για να υποστηρίζουν το βάρος του γερανού, το φορτίο του και τυχόν πρόσθετες δυναμικές δυνάμεις που παράγονται κατά τη λειτουργία.

2. Τα βασικά χαρακτηριστικά και οι λειτουργίες των τροχών γερανών:

Χαρακτηριστικά τροχών γερανού

Υλικό: Οι τροχοί των γερανών είναι συνήθως κατασκευασμένοι από υλικά υψηλής αντοχής, όπως χάλυβα ή χυτοσίδηρο για να εξασφαλίσουν ότι μπορούν να αντέξουν τα βαριά φορτία και τις τάσεις που εμπλέκονται στις εργασίες ανύψωσης.

Μέγεθος και διαμόρφωση: Το μέγεθος των τροχών ποικίλλει ανάλογα με την ικανότητα και το σχεδιασμό του γερανού. Μπορούν να είναι μεγαλύτεροι για βαρύτερους γερανούς για να διανείμουν το φορτίο πιο ομοιόμορφα. Ο αριθμός των τροχών ανά άξονα και ο αριθμός των άξονων ανά γερανό μπορεί επίσης να ποικίλει ανάλογα με τις απαιτήσεις σχεδιασμού.

3. Οι τροχοί της CRANE διαδραματίζουν ζωτικό ρόλο στην κινητικότητα και τη σταθερότητα των γερανών βιομηχανικών γερανών. Είναι υπεύθυνοι για τη μεταφορά του βάρους του γερανού και του φορτίου του στις δοκούς διαδρόμου ή τις ράγες, επιτρέποντας παράλληλα την ομαλή διαδρομή. Η ανθεκτικότητα και η αποτελεσματικότητα της κίνησης του γερανού εξαρτώνται σε μεγάλο βαθμό από την ποιότητα και την κατάσταση αυτών των τροχών.

4. Η συντήρηση των τροχών γερανού, συμπεριλαμβανομένων των τακτικών επιθεωρήσεων και της έγκαιρης αντικατάστασης των φθαρμένων εξαρτημάτων, είναι ζωτικής σημασίας για την ασφαλή και αξιόπιστη λειτουργία του γερανού. Η παραμέληση της συντήρησης των τροχών μπορεί να οδηγήσει σε αυξημένο χρόνο διακοπής, μειωμένη απόδοση και πιθανούς κινδύνους για την ασφάλεια.



7. Σκίνιο

1. Το γάντζο γερανού ενός βιομηχανικού γερανού είναι ένα κρίσιμο συστατικό που επιτρέπει στον γερανό να ανυψώσει και να μετακινεί διάφορα φορτία. Το άγκιστρο είναι το σημείο επαφής μεταξύ του μηχανισμού ανύψωσης του γερανού και του φορτίου, καθιστώντας το μια κρίσιμη διεπαφή για ασφαλείς και αποτελεσματικές λειτουργίες.

2. Για τα βασικά χαρακτηριστικά και τις λειτουργίες των αγκίστρων γερανών:

Χαρακτηριστικά γάντζων γερανού

Υλικό: Τα αγκίστρια γερανών είναι συνήθως κατασκευασμένα από χάλυβα υψηλής αντοχής ή από χάλυβα κράματος για να εξασφαλίσουν ότι μπορούν να αντέξουν τα βαριά φορτία που εμπλέκονται στις εργασίες ανύψωσης. Το υλικό επιλέγεται για την ανθεκτικότητά του και την αντίσταση στη φθορά του

Σχεδιασμός: Ο σχεδιασμός του γάντζου περιλαμβάνει ένα άνοιγμα στην κορυφή όπου συνδέεται με το σχοινί ανύψωσης, την αλυσίδα ή άλλη συσκευή ανύψωσης. Το κάτω μέρος του γάντζου έχει ένα καμπύλο σχήμα που του επιτρέπει να εμπλέκεται με ασφάλεια με σημεία ανύψωσης στο φορτίο.

ΛΑΜΒΑΚΤΗΣ ΑΣΦΑΛΕΙΑΣ: Πολλά άγκιστρα είναι εξοπλισμένα με μανδάλωμα ασφαλείας ή μηχανισμό κλειδώματος για να αποφευχθεί η κατά λάθος αλλοίωση του φορτίου. Αυτό το μάνδαλο πρέπει να ανοίξει με το χέρι για να απελευθερώσει το φορτίο στην επιθυμητή θέση.

Αξιολογήσεις φορτίου: Κάθε άγκιστρο βαθμολογείται για συγκεκριμένα μέγιστα φορτία και είναι απαραίτητο να χρησιμοποιηθούν άγκιστρα που έχουν βαθμολογηθεί για τα προβλεπόμενα φορτία για να εξασφαλιστεί η ασφάλεια και η συμμόρφωση με τους κανονισμούς.



Μοτέρ

Ο κινητήρας ενός βιομηχανικού γερανού είναι ένα κρίσιμο συστατικό που παρέχει την απαραίτητη ισχύ για την ανύψωση και τα κινούμενα φορτία. Οι κινητήρες σε γερανούς γερανού είναι συνήθως ηλεκτρικοί και μπορούν να κατηγοριοποιηθούν σε δύο κύριους τύπους με βάση τη λειτουργία τους: τον κινητήρα ανύψωσης και τον κινητήρα ταξιδιού (ή διασκέδασης).

Ο κινητήρας ανύψωσης είναι υπεύθυνος για την ανύψωση και τη μείωση του άγκιστου ή της αρπαγής που ασχολείται με το φορτίο. Η κύρια λειτουργία αυτού του κινητήρα είναι να ελέγχει την κατακόρυφη κίνηση του μηχανισμού φόρτωσης του γερανού.

Οι κινητήρες γερανών είναι η δύναμη των γερανών βιομηχανικών γερανών, παρέχοντας την ενέργεια που απαιτείται τόσο για τις ανυψωτικές όσο και για τις κινούμενες λειτουργίες. Η απόδοση, η αξιοπιστία και η ασφάλεια του γερανού εξαρτώνται σε μεγάλο βαθμό από την αποτελεσματικότητα και την ανθεκτικότητα των κινητήρων. Η σωστή επιλογή, η συντήρηση και οι τακτικές επιθεωρήσεις αυτών των κινητήρων είναι ζωτικής σημασίας για τη διασφάλιση ότι ο γερανός λειτουργεί ομαλά και με ασφάλεια. Οποιαδήποτε ζητήματα με τους κινητήρες μπορούν να οδηγήσουν σε επιχειρησιακές αναποτελεσματικότητες, αυξημένους χρόνους διακοπής και δυνητικούς κινδύνους ασφαλείας, καθιστώντας άμεση προσοχή στα βασικά προβλήματα των κινητήρων.

.

Σύστημα συναγερμού ήχου και φωτός και διακόπτη ορίου

1. Οι γερανοί γερανοί είναι εξοπλισμένοι με σύστημα συναγερμού ήχου και ελαφρού συναγερμού και περιορίζουν τους διακόπτες για την ενίσχυση της ασφάλειας και της λειτουργικής αποτελεσματικότητας. Αυτά τα εξαρτήματα διαδραματίζουν κρίσιμους ρόλους στην πρόληψη των ατυχημάτων και τη διασφάλιση ότι ο γερανός λειτουργεί μέσα στις καθορισμένες παραμέτρους του.

2. Σύστημα συναγερμού και ελαφρού συναγερμού

Το σύστημα συναγερμού ήχου και ελαφρού συναγερμού έχει σχεδιαστεί για να προειδοποιεί το προσωπικό κοντά στον γερανό σχετικά με την επιχειρησιακή του κατάσταση. Αυτό το σύστημα είναι ιδιαίτερα σημαντικό σε περιβάλλοντα όπου ο γερανός λειτουργεί σε κοντινή απόσταση από τους εργαζόμενους ή όπου η ορατότητα είναι περιορισμένη.

3.

Οι διακόπτες ορίων είναι ηλεκτρονικές συσκευές που χρησιμεύουν ως κρίσιμα χαρακτηριστικά ασφαλείας σε βιομηχανικούς γερανούς. Ανιχνεύουν τη θέση του γερανού ή τα συστατικά του και κόβουν την ισχύ όταν ο γερανός φτάσει στα όρια του, αποτρέποντας τα πιθανά ατυχήματα και τις ζημιές.

4. Και το σύστημα συναγερμού ήχου και ελαφρού συναγερμού και οι διακόπτες περιορισμού είναι αναπόσπαστα στην ασφαλή λειτουργία των γερανών βιομηχανικών γερανών. Το σύστημα συναγερμού διασφαλίζει ότι το προσωπικό γνωρίζει τα κινήματα και το επιχειρησιακό καθεστώς του γερανού, μειώνοντας τον κίνδυνο συγκρούσεων ή άλλων κινδύνων. Οι περιορισμοί, από την άλλη πλευρά, αυτοματοποιούν την ασφάλεια, εμποδίζοντας φυσικά τον γερανό να λειτουργεί πέρα ​​από τα όρια σχεδιασμού του. Μαζί, αυτά τα συστήματα συμβάλλουν σε ένα ασφαλέστερο χώρο εργασίας και προστατεύουν τόσο τον εξοπλισμό του γερανού όσο και το προσωπικό που εργάζεται γύρω από αυτό. Η σωστή συντήρηση και η τακτική δοκιμή αυτών των συστημάτων είναι απαραίτητες για να διασφαλιστεί ότι λειτουργούν αξιόπιστα και αποτελεσματικά.

10. Συσκευές ασφαλείας

Συσκευές προστασίας υπερφόρτωσης

Οι συσκευές προστασίας υπερφόρτωσης έχουν σχεδιαστεί για να εμποδίσουν τον γερανό να λειτουργεί πέρα ​​από τα ασφαλή όρια φορτίου εργασίας. Αυτές οι συσκευές παρακολουθούν το φορτίο που ανυψώνεται και είτε θα στείλει μια ειδοποίηση είτε θα κλείσει τον γερανό εάν το φορτίο υπερβαίνει το καθορισμένο όριο. Αυτό είναι ζωτικής σημασίας για την πρόληψη της δομικής βλάβης στον γερανό και την αποφυγή ατυχημάτων που μπορεί να συμβούν λόγω υπερφόρτωσης.

Διακόπτες περιορισμού

Όπως αναφέρθηκε προηγουμένως, οι διακόπτες ορίων σταματούν αυτόματα τον γερανό όταν πλησιάζει το τέλος της περιοχής του ταξιδιού ή όταν κάποιο από τα εξαρτήματά του φτάσει στα όρια του. Αυτοί οι διακόπτες είναι απαραίτητοι για την πρόληψη του γερανού να υπερβεί τα φυσικά του όρια, γεγονός που θα μπορούσε να προκαλέσει βλάβη στη δομή ή τη σύγκρουση με τα εμπόδια.

Συσκευές κατά του Collison

Οι συσκευές κατά του Collison είναι ιδιαίτερα σημαντικές σε περιβάλλοντα όπου οι πολλαπλοί γερανοί λειτουργούν σε κοντινή απόσταση ή όπου υπάρχει σημαντική κυκλοφορία εδάφους. Αυτές οι συσκευές χρησιμοποιούν αισθητήρες, κάμερες ή άλλες τεχνολογίες για να ανιχνεύσουν την παρουσία άλλων αντικειμένων στη διαδρομή του γερανού και είτε να προειδοποιήσουν τον χειριστή είτε να σταματήσουν αυτόματα την κίνηση του γερανού για να αποτρέψουν μια σύγκρουση.

Κουμπιά διακοπής έκτακτης ανάγκης

Τα κουμπιά διακοπής έκτακτης ανάγκης λειτουργούν χειροκίνητα χειριστήρια που επιτρέπουν στον χειριστή του γερανού ή σε οποιοδήποτε εξουσιοδοτημένο προσωπικό να σταματήσει αμέσως όλες τις λειτουργίες του γερανού σε περίπτωση έκτακτης ανάγκης. Αυτά τα κουμπιά τοποθετούνται στρατηγικά σε εύκολη πρόσβαση του χειριστή και είναι συχνά κόκκινα και ιδιαίτερα ορατά.

Συστήματα φρένων

Τα συστήματα φρένων σε γερανούς βιομηχανικών γερανών έχουν σχεδιαστεί για να συγκρατούν το φορτίο με ασφάλεια όταν δεν βρίσκονται σε κίνηση και να παρέχουν ελεγχόμενη διακοπή κατά τη διάρκεια των εργασιών. Αυτά τα φρένα μπορεί να είναι μηχανικά, ηλεκτρικά ή συνδυασμό και των δύο και είναι κρίσιμοι για την πρόληψη των απροσδόκητων κινήσεων φορτίου που θα μπορούσαν να οδηγήσουν σε ατυχήματα.

Δείκτες επιπέδου

Οι δείκτες επιπέδου χρησιμοποιούνται για να διασφαλιστεί ότι ο γερανός είναι επίπεδο κατά τη διάρκεια της λειτουργίας, ειδικά όταν ανυψώνεται ακριβή ή ευαίσθητα φορτία. Η ανομοιόμορφη ανύψωση μπορεί να προκαλέσει μετατόπιση φορτίων, ενδεχομένως οδηγώντας σε απώλεια ελέγχου και ατυχημάτων. Αυτοί οι δείκτες βοηθούν τους χειριστές να διατηρήσουν την ισορροπία και τη σταθερότητα του γερανού.

Ασφαλείς δείκτες φορτίου εργασίας

Οι δείκτες φορτίου ασφαλούς εργασίας επισημαίνουν σαφώς τη μέγιστη χωρητικότητα ασφαλούς φορτίου για τον γερανό. Αυτές οι πληροφορίες είναι ζωτικής σημασίας για τους φορείς εκμετάλλευσης για να εξασφαλίσουν ότι ο γερανός δεν είναι υπερφορτωμένος και λειτουργεί μέσα στις προδιαγραφές σχεδιασμού του.



11. Λειτουργία ελέγχου

1. Επιχειρηματικός έλεγχος

Άμεση παρέμβαση: Ο χειριστής γερανού ελέγχει άμεσα τις κινήσεις ανύψωσης και ταξιδιού του γερανού χρησιμοποιώντας χειροποίητες, μοχλούς ή κουμπιά ώθησης. Αυτή η λειτουργία απαιτεί εξειδικευμένους χειριστές που μπορούν να συγχρονίσουν με μη αυτόματο τρόπο τις κινήσεις για να επιτύχουν την επιθυμητή τοποθέτηση του φορτίου.

Απλοί μηχανισμοί: Τα συστήματα χειροκίνητου ελέγχου είναι γενικά απλούστερα στο σχεδιασμό και μπορεί να είναι λιγότερο επιρρεπείς σε σύνθετες αποτυχίες.

Περιορισμένη ακρίβεια: Η ακρίβεια των κινήσεων του γερανού περιορίζεται στην ικανότητα και την εμπειρία του χειριστή.

2. Συμμετρικός έλεγχος

Υποβοηθούμενη λειτουργία: Ο χειριστής γερανού χρησιμοποιεί συσκευές ελέγχου, όπως χειριστήρια ή διακόπτες κουπιού για να εντοπίσει τον γερανό, αλλά το σύστημα περιλαμβάνει αυτοματοποιημένα χαρακτηριστικά που βοηθούν στον έλεγχο της ταχύτητας και του συγχρονισμού.

Ενισχυμένη ασφάλεια: Τα ημιαυτόματα συστήματα περιλαμβάνουν συχνά χαρακτηριστικά ασφαλείας όπως αυτόματες στάσεις σε όρια φορτίου ή όρια ταξιδιού.

Βελτιωμένη απόδοση: Αυτά τα συστήματα μπορούν να βελτιώσουν την επιχειρησιακή αποτελεσματικότητα μειώνοντας την ανάγκη για χειριστές υψηλής ειδίκευσης.

3. Αυτόματο έλεγχο

Προγραμματιζόμενος λογικός ελεγκτής (PLC): Οι λειτουργίες του γερανού διέπονται από ένα PLC, το οποίο μπορεί να προγραμματιστεί να εκτελεί αυτόματα συγκεκριμένες ακολουθίες λειτουργιών.

Ακριβής έλεγχος: Τα πλήρως αυτόματα συστήματα προσφέρουν ακριβή έλεγχο των κινήσεων του γερανού, επιτρέποντας τη σταθερή εκτέλεση σύνθετων ελιγμών.

Μειωμένο ανθρώπινο σφάλμα: Τα αυτοματοποιημένα συστήματα μειώνουν το δυναμικό για ανθρώπινο σφάλμα, ενίσχυση της ασφάλειας και της αξιοπιστίας.

Απομακρυσμένη λειτουργία: Σε ορισμένες περιπτώσεις, οι πλήρως αυτόματοι γερανοί μπορούν να λειτουργούν εξ αποστάσεως, αφαιρώντας τον χειριστή από δυνητικά επικίνδυνα περιβάλλοντα.

4. Έλεγχος Radio

Ασύρματη λειτουργία: Ο χειριστής γερανού χρησιμοποιεί ραδιοφωνικούς πομπούς για τον έλεγχο του γερανού από απόσταση, η οποία μπορεί να είναι ιδιαίτερα χρήσιμη σε περιβάλλοντα όπου η οπτική επαφή με τον γερανό είναι περιορισμένη.

Αυξημένη ευελιξία: Ο ραδιοφωνικός έλεγχος επιτρέπει στους χειριστές να κινούνται ελεύθερα γύρω από την περιοχή εργασίας διατηρώντας παράλληλα τον έλεγχο του γερανού.

Σκέψεις ασφαλείας: Πρέπει να υπάρχουν κατάλληλα μέτρα διαχείρισης συχνότητας και ασφάλειας για την πρόληψη της παρεμβολής ή της μη εξουσιοδοτημένης λειτουργίας του γερανού.

Έλεγχος 5.computer

Προχωρημένα συστήματα: Ορισμένοι γερανοί γερανών μπορούν να χρησιμοποιούν συστήματα ηλεκτρονικών υπολογιστών που ενσωματώνουν προηγμένα χαρακτηριστικά όπως η μηχανική όραση, η τεχνητή νοημοσύνη και η ανάλυση δεδομένων για τη βελτιστοποίηση των λειτουργιών.

Συλλογή δεδομένων: Οι γερανοί ελεγχόμενοι από υπολογιστή μπορούν να συλλέξουν λειτουργικά δεδομένα, τα οποία μπορούν να χρησιμοποιηθούν για τον σχεδιασμό συντήρησης και τη λειτουργική βελτιστοποίηση.

Επιλογές διεπαφής: Οι χειριστές μπορούν να αλληλεπιδρούν με τον γερανό μέσω οθονών αφής ή σε άλλες προηγμένες διεπαφές, παρέχοντας λεπτομερείς επιλογές ανατροφοδότησης και ελέγχου.



12.Σκίτσο









Πλεονεκτήματα του γερανού γάντζου διπλής κύριας δέσμης

Υψηλή χωρητικότητα φορτίου

Ικανή να ανυψώσει πολύ βαριά φορτία (συνήθως 10 έως 200+ τόνους).

Οι διπλές δοκοί διανέμουν το βάρος πιο ομοιόμορφα, εξασφαλίζοντας τον ασφαλή χειρισμό μεγάλων και ογκών υλικών.

Εξαιρετική σταθερότητα φορτίου

Δύο δοκοί παρέχουν βελτιωμένη ακαμψία και μειώνουν την πλευρική κυριαρχία.

Ιδανικό για χειρισμό μεγάλων ή ευρείων αντικειμένων με ακρίβεια και ισορροπία.

Ευρύτερο εύρος και μεγαλύτερο ύψος ανύψωσης

Υποστηρίζει μεγαλύτερες διαστάσεις και υψηλότερα ύψη ανύψωσης σε σύγκριση με τους γερανούς με ένα γραϊκό.

Κατάλληλο για μεγάλους χώρους εργασίας και περιβάλλοντα υψηλής εκκαθάρισης.

Προσαρμόσιμο

Μπορεί να προσαρμοστεί με διαφορετικές διαμορφώσεις αγκίστρου, διαστήματα, ύψη, πρόβολα και ταχύτητες λειτουργίας.

Προαιρετικές λειτουργίες όπως έλεγχος καμπίνας, τηλεχειριστήριο και αυτοματοποίηση.

Ευέλικτη εγκατάσταση

Μπορεί να εγκατασταθεί σε ανοικτά ναυπηγεία, ναυπηγεία ή μέσα σε μεγάλα βιομηχανικά κτίρια.

Διαθέσιμες επιλογές που έχουν τοποθετηθεί σε σιδηροτροχιά ή κινητά (καουτσούκ).

Ανθεκτικότητα και μεγάλη διάρκεια ζωής

Σχεδιασμένο για συνεχείς, βαρέως τύπου επιχειρήσεων.

Χτισμένο με υλικά υψηλής ποιότητας και εξαρτήματα βιομηχανικής ποιότητας για σκληρά περιβάλλοντα.

Μειωμένο δομικό φορτίο στα θεμέλια

Σε σύγκριση με τους γερανούς της γέφυρας, οι γερανοί γερανού δεν απαιτούν το σύστημα υποστήριξης του κτιρίου, ελαχιστοποιώντας το κόστος των υποδομών.

Ασφαλής και αποτελεσματική λειτουργία

Εξοπλισμένο με πολλαπλά χαρακτηριστικά ασφαλείας (π.χ., διακόπτες ορίων, προστασία υπερφόρτωσης, στάση έκτακτης ανάγκης).

Οι σύγχρονοι έλεγχοι ενισχύουν την ασφάλεια και την παραγωγικότητα του χειριστή.





Εφαρμογές του γερανού γάντζου διπλής κύριας δέσμης

Ναυπηγεία και ναυπηγεία

Ανύψωση και συναρμολόγηση εξαρτημάτων πλοίων όπως τμήματα κύτους, κινητήρες και μεγάλες πλάκες.

Ιδανικό για τη μετακίνηση μαζικών δομών σε μακριές διαστάσεις σε ανοιχτά περιβάλλοντα.

Χάλυβα και μεταλλική κατασκευή

Χειρισμός βαρέων χάλυβα, πλάκες, δοκούς και κατασκευασμένα εξαρτήματα.

Παρέχει ακριβή τοποθέτηση που απαιτείται για εργασίες συναρμολόγησης και συγκόλλησης.

Εργοτάξια

Μετακίνηση μεγάλων εξαρτημάτων από σκυρόδεμα προ-χυτά, χάλυβα ή μηχανήματα.

Χρησιμοποιείται για την κατασκευή γέφυρας, την ανύψωση του τμήματος σήραγγας και τα έργα υποδομής.

Μονάδες ηλεκτροπαραγωγής

Βοηθώντας με την εγκατάσταση και τη συντήρηση των στροβίλων, των γεννήτριων και του βαρύ εξοπλισμού.

Επιτρέπει την ασφαλή, ακριβή χειρισμό σε περιβάλλοντα με μεγάλες, ακίνητες δομές.

Σιδηροδρομική και αμαξοστοιχία

Χρησιμοποιείται για την ανύψωση των αμαξοστοιχιών, των φορέων και άλλων σιδηροδρομικών εξαρτημάτων κατά τη διάρκεια της συναρμολόγησης ή της επισκευής.

Υποστηρίζει τις βελτιωμένες γραμμές παραγωγής βαρέως τύπου.

Ναυπηγεία και θύρες

Ανύψωση και μεταφορά βαρέων εμπορευματοκιβωτίων και φορτίου σε ζώνες αποθήκευσης και φόρτωσης.

Κατάλληλο για αποθήκες εσωτερικών εμπορευματοκιβωτίων ή διατροπικές εγκαταστάσεις.

Εξόρυξη και βαριά μηχανήματα

Μεταφορά εξοπλισμού εξόρυξης, θραυστήρων και άλλων βαρέων στοιχείων φυτών.

Αρκετά ανθεκτικό για να αντέχει σκληρά, σκονισμένα περιβάλλοντα.

Αεροδιαστημική κατασκευή και παραγωγή αεροσκαφών

Υποστηρίζοντας την κίνηση μεγάλων εξαρτημάτων αεροσκαφών όπως τα αρμόδια και τα φτερά.

Χρησιμοποιείται σε υπόστεγα και τελικές γραμμές συναρμολόγησης.

Βιομηχανία αιολικής ενέργειας

Εγκατάσταση και εξυπηρέτηση εξαρτημάτων ανεμογεννητριών όπως λεπίδες, πύργοι και κόμβοι.





1. Σχεδιασμός και μηχανική

Λεπτομερής μηχανική: Αναπτύξτε λεπτομερή μηχανικά σχέδια και προδιαγραφές, συμπεριλαμβανομένης της κύριας δέσμης, του ανυψωτήρα, του καροτσάκι, των τελικών καροτσιών και άλλων εξαρτημάτων.

Προσομοίωση και μοντελοποίηση: Χρησιμοποιήστε σχεδιασμό με υπολογιστή (CAD) και εργαλεία προσομοίωσης για να μοντελοποιήσετε την απόδοση του γερανού και να βελτιστοποιήσετε το σχεδιασμό του.

2. Επιλογή υλικού

Προδιαγραφές υλικών: Επιλέξτε υλικά υψηλής ποιότητας που πληρούν τις απαιτήσεις για δύναμη, ανθεκτικότητα και αντοχή στη θερμότητα. Τα κοινά υλικά περιλαμβάνουν χάλυβα υψηλής αντοχής, κράματα και εξειδικευμένες επικαλύψεις.

Προμήθεια: Πηγητικά υλικά από εγκεκριμένους προμηθευτές, εξασφαλίζοντας ότι πληρούν τα απαραίτητα πρότυπα ποιότητας και πιστοποίησης.

3. Κατασκευή εξαρτημάτων

Κοπή και διαμόρφωση: Κόψτε και διαμορφώστε τις πρώτες ύλες στα απαιτούμενα εξαρτήματα, όπως δοκούς, στήλες και αγκύλες. Αυτό μπορεί να περιλαμβάνει διαδικασίες όπως η κοπή πλάσματος, η κοπή με λέιζερ και η κατεργασία. Αυτό περιλαμβάνει τη συγκόλληση της κύριας δέσμης, των τελικών καροτσιών και άλλων εξαρτημάτων φορτίου.

4. Συναρμολόγηση

Υπο-συναρμολόγηση: Συναρμολογήστε μεμονωμένα εξαρτήματα, όπως το σύστημα ανύψωσης, το καροτσάκι και τα τελικά καροτσάκια, σε υπο-συναρμολογίες. Αυτό περιλαμβάνει την τοποθέτηση των εξαρτημάτων μαζί και τη διασφάλιση της σωστής ευθυγράμμισης. Συναρμολόγηση Main: Συνδυάστε υπο-συναρμολογίες για να κατασκευάσετε την πλήρη δομή του γερανού. Αυτό περιλαμβάνει την τοποθέτηση του ανυψωτήρα και του καροτσιού στην κύρια δέσμη, την τοποθέτηση των τελικών καροτσιών και την εγκατάσταση των συστημάτων ελέγχου.

5. Ενσωμάτωση συστημάτων

Ηλεκτρικά συστήματα: Εγκαταστήστε τα ηλεκτρικά εξαρτήματα, συμπεριλαμβανομένων των κινητήρων, των πλαισίων ελέγχου, της καλωδίωσης και των αισθητήρων. Βεβαιωθείτε ότι τα ηλεκτρικά συστήματα του γερανού είναι σωστά ενσωματωμένα και δοκιμασμένα.

Συστήματα ελέγχου: Εφαρμογή και διαμόρφωση συστημάτων ελέγχου, όπως προγραμματιζόμενοι λογικοί ελεγκτές (PLCS), τηλεχειριστήρια και συσκευές ασφαλείας. Βεβαιωθείτε ότι τα συστήματα ελέγχου λειτουργούν σωστά και βαθμονομούνται.

6. Δοκιμές και διασφάλιση της ποιότητας

Προ-λειτουργικές δοκιμές: Διεξαγωγή δοκιμών προ-λειτουργικών δοκιμών για τον έλεγχο της λειτουργικότητας του γερανού, συμπεριλαμβανομένων των δοκιμών φορτίου, των επιχειρησιακών δοκιμών των μηχανισμών ανύψωσης και των ταξιδιών και των ελέγχων του συστήματος ελέγχου.

Δοκιμές ασφαλείας: Βεβαιωθείτε ότι τα χαρακτηριστικά ασφαλείας, όπως οι διακόπτες ορίων, οι συναγερμοί και οι στάσεις έκτακτης ανάγκης, λειτουργούν σωστά και πληρούν τα πρότυπα ασφαλείας.

Επιθεώρηση: Εκτελέστε λεπτομερή επιθεώρηση της δομής και των εξαρτημάτων του γερανού για να διασφαλίσετε τη συμμόρφωση με τις προδιαγραφές σχεδιασμού και τα πρότυπα ποιότητας.

7. Τελικές προσαρμογές και βαθμονόμηση

Επανατοποθεσία: Κάντε τις απαραίτητες προσαρμογές για να βελτιστοποιήσετε την απόδοση του γερανού και να διασφαλίσετε την ομαλή λειτουργία. Αυτό μπορεί να περιλαμβάνει αισθητήρες βαθμονόμησης, ρύθμιση των χειριστηρίων και τελειοποίηση του συστήματος ανύψωσης.

Τεκμηρίωση: Προετοιμασία και αναθεώρηση τεκμηρίωσης, συμπεριλαμβανομένων των εγχειριδίων λειτουργίας, των οδηγών συντήρησης και των οδηγιών ασφαλείας.

8. Παράδοση και εγκατάσταση

Μεταφορά: Τακτοποιήστε τη μεταφορά του γερανού στον ιστότοπο εγκατάστασης, εξασφαλίζοντας ότι χειρίζεται και αποστέλλεται με ασφάλεια για να αποφευχθεί η ζημιά.

Εγκατάσταση: Εποπτεύετε την εγκατάσταση του γερανού στην εγκατάσταση του πελάτη, συμπεριλαμβανομένης της συναρμολόγησης, της ευθυγράμμισης και της σύνδεσης με πηγές ενέργειας και συστήματα ελέγχου.

Εκπαίδευση: Παρέχετε εκπαίδευση για τους φορείς εκμετάλλευσης και το προσωπικό συντήρησης για να εξασφαλίσετε ότι είναι εξοικειωμένοι με τις διαδικασίες λειτουργίας και ασφάλειας του Crane.

9. Λειτουργία και παράδοση

Λειτουργία: Διεξαγωγή τελικών δοκιμών σε θέση να επαληθεύσει ότι ο γερανός λειτουργεί σωστά υπό συνθήκες πραγματικού κόσμου και πληροί τις προδιαγραφές απόδοσης.

Handover: Επισήμως παραδίδει τον γερανό στον πελάτη, παρέχοντας όλα τα απαραίτητα έγγραφα, συμπεριλαμβανομένων των πιστοποιητικών συμμόρφωσης, των πληροφοριών εγγύησης και των χρονοδιαγραμμάτων συντήρησης.







Ουσιαστική επιθεώρηση

Επιθεώρηση ποιότητας: πραγματοποιείται αυστηρή επιθεώρηση ποιότητας στις αγορασμένες πρώτες ύλες για να διασφαλιστεί ότι πληρούν τις απαιτήσεις σχεδιασμού και τα εθνικά πρότυπα.

Αποθήκευση υλικών: Τα ειδικευμένα υλικά αποθηκεύονται σύμφωνα με την ταξινόμηση για να αποφευχθεί η διάβρωση ή η ζημιά.

Κοπή και διαμόρφωση

Κοπή χάλυβα: Χρησιμοποιήστε κοπή πλάσματος, κοπή λέιζερ ή κοπή φλόγας και άλλες τεχνολογίες για να κόψετε τον χάλυβα ανάλογα με το μέγεθος του σχεδίου σχεδιασμού.

Διαμόρφωση επεξεργασίας: σχηματίζουν την πλάκα χάλυβα μέσω κάμψης, κυλίνδρου, συγκόλλησης και άλλων διεργασιών για την κατασκευή της κύριας δέσμης, της ακτίνας άκρου και άλλων διαρθρωτικών τμημάτων.

Συγκόλληση

Συγκόλληση εξαρτημάτων: Τα κομμένα και σχηματισμένα μέρη χάλυβα συγκολλούνται στις κύριες δομές όπως η κύρια δέσμη, η άκρη της δέσμης και το καροτσάκι. Η διαδικασία συγκόλλησης πρέπει να ελέγχεται αυστηρά για να εξασφαλιστεί η δομική αντοχή και η ποιότητα συγκόλλησης.

Επιθεώρηση συγκόλλησης: Χρησιμοποιήστε την τεχνολογία μη καταστρεπτικής δοκιμής (όπως οι υπερηχητικές δοκιμές, οι ακτινογραφικές δοκιμές) για να επιθεωρήσετε τις συγκολλήσεις για να εξασφαλίσετε ότι δεν υπάρχουν ρωγμές ή άλλα ελαττώματα.

Επεξεργασία

Η μηχανική κατεργασία ακριβείας: Η κατεργασία ακριβείας εκτελείται στα βασικά συστατικά του γερανού, όπως τα σύνολα τροχών, τα καθίσματα, οι τροχαλίες κλπ., Για να εξασφαλιστεί η διαστασιακή ακρίβεια και η ποιότητα της επιφάνειας.

Συναρμολόγηση ολόκληρου του μηχανήματος

Γενική Συνέλευση: Με βάση την προ-συναρμολόγηση, πραγματοποιείται η συνολική συναρμολόγηση του γερανού, συμπεριλαμβανομένης της τελικής εγκατάστασης της κύριας δέσμης, της ακτίνας τελικής δέσμης, του μηχανισμού ανύψωσης, του μηχανισμού πεζοπορίας κλπ.

Ανάθεση και δοκιμές

Υπό δυναμικές συνθήκες, δοκιμάζεται η επιχειρησιακή απόδοση του γερανού, συμπεριλαμβανομένης της δοκιμής ανύψωσης, περπατήματος, διεύθυνσης και άλλων λειτουργιών. Το συνολικό μέγεθος του συναρμολογημένου γερανού της γέφυρας ελέγχεται για να διασφαλιστεί ότι όλες οι διαστάσεις πληρούν τις απαιτήσεις σχεδιασμού.

Ψεκασμός και θεραπεία κατά του διάδρομου

Απομάκρυνση σκουριάς επιφανείας: Απομάκρυνση σκουριάς Στην επιφάνεια του γερανού, οι κοινές μέθοδοι περιλαμβάνουν αμμοθινή, αποσύνδεση κλπ. Ψεκασμό εκκινητή: εκκινητής αντι-διάσκρου ψεκασμού στην επιφάνεια που έχει υποστεί επεξεργασία για να αποφευχθεί η οξείδωση και η διάβρωση μετάλλων. Τοποθετήστε τον ψεκασμό ψεκασμού: ψεκασμό ψεκασμού σύμφωνα με τις απαιτήσεις των πελατών ή τα πρότυπα της βιομηχανίας για να δώσετε στον γερανό προστατευτικό και διακοσμητικό αποτέλεσμα. Σήμανση: Μετά τον ψεκασμό, σημειώστε τις πληροφορίες ταυτοποίησης του γερανού σύμφωνα με τις προδιαγραφές, όπως το μοντέλο, το αξιολογημένο φορτίο κ.λπ.

Εργοστάσιο και εγκατάσταση

Συσκευασία και μεταφορά

Προστασία συσκευασίας: Συσκευασία προστατευτικά τα βασικά συστατικά του γερανού για την πρόληψη ζημιών κατά τη μεταφορά. Διάταξη μεταφοράς: Σύμφωνα με το μέγεθος του εξοπλισμού και τις συνθήκες μεταφοράς, επιλέξτε μια κατάλληλη μέθοδο μεταφοράς για τη μεταφορά του γερανού στον ιστότοπο του πελάτη.

Αποδοχή και παράδοση

Αποδοχή πελατών

Επιτόπια αποδοχή: Ο πελάτης διεξάγει επί τόπου αποδοχή του γερανού σύμφωνα με τις απαιτήσεις της σύμβασης και τις τεχνικές προδιαγραφές για να ελέγξει την απόδοση και την ποιότητα του εξοπλισμού.

Διόρθωση προβλημάτων: Εάν εντοπιστούν προβλήματα, ο κατασκευαστής πρέπει να τα διορθώσει εγκαίρως για να διασφαλίσει ότι ο εξοπλισμός πληροί πλήρως τις απαιτήσεις του πελάτη. Παράδοση και χρήση κατάρτισης λειτουργίας: Ο κατασκευαστής συνήθως εκπαιδεύει τους φορείς εκμετάλλευσης του πελάτη για να εξασφαλίσει ότι μπορούν να λειτουργούν σωστά και με ασφάλεια το γερανό.

Δημοφιλείς Ετικέτες: Double Main Beam Hook Crane Grany, Κίνα Διπλή κύρια δέσμη αγκίστρων γάντζους κατασκευαστές γερανού, προμηθευτές, εργοστάσιο
