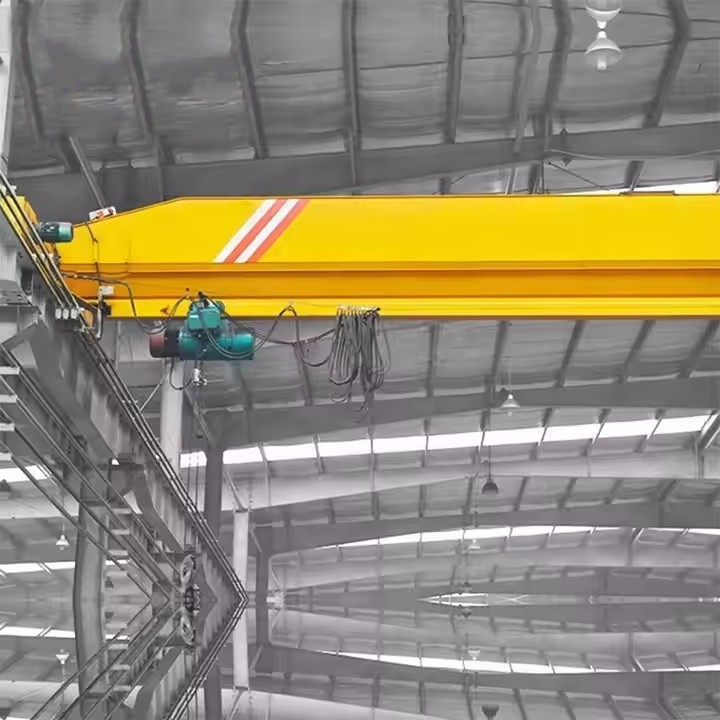

HD τύπος μεμονωμένη δοκός γερανού

Στοιχεία πυρήνα: κιβώτιο ταχυτήτων, κινητήρα, εργαλεία

Τόπος προέλευσης: Henan, Κίνα

Εγγύηση: 1 έτος

Βάρος (kg): 10000 kg

Ένθετα εξερχόμενη βίντεο: Παρέχεται

Αναφορά δοκιμής μηχανημάτων: Παρέχεται

Μονάδες πώλησης: Ενιαίο αντικείμενο

Μέγεθος ενός πακέτου: 600x300x300 cm

Ενιαίο ακαθάριστο βάρος: 200. 000 kg

A Ενιαία δοκός γερανού (τύπος HD)Αποτελείται από διάφορα βασικά στοιχεία που συνεργάζονται για να επιτρέψουν την ασφαλή και αποτελεσματική χειρισμό υλικών. Παρακάτω είναι μια λεπτομερής κατανομή των κύριων τμημάτων της:

1. Κύρια συστατικά ενός ενιαίου γερανού τύπου HD

Α. Δούγκο γέφυρας (κύρια δέσμη)

Οπρωτογενή δομή φορτίου, συνήθως κατασκευασμένο απόκυλινδρόνος χάλυβας (δέσμη Ι) ή συγκολλημένη δοκός κιβωτίου.

Υποστηρίζει τοανυψωμένος, καροτσάκι και φορτίο.

Σχεδιασμένο για να αντισταθεί στην κάμψη και την εκτροπή κάτω από το φορτίο.

Β. Τελικά φορτηγά (τελικά καροτσάκια)

Βρίσκεται και στα δύο άκρα της δοκού.

Αποτελούμαι απότροχοί, ρουλεμάν και μηχανισμοί κίνησης(για μηχανοκίνητους γερανούς).

Αφήστε το γερανό να μετακινηθεί κατά μήκος τουράγες διαδρόμου.

Γ. Μονάδα ανύψωσης

Ομηχανισμός ανύψωσηςΑυτό αυξάνει\/μειώνει το φορτίο.

Τύποι:

Ηλεκτρική αλυσίδα(για ελαφριά έως μέτρια φορτία).

Ανελκυστήρας συρματόπλεγμα(για βαρύτερα φορτία).

Περιλαμβάνει:

Μοτέρ

Κιβώτιο ταχυτήτων

Οδοντωτός τροχός ή αλυσίδα

Σύστημα φρένων

Δ. Τρόϊλλεϊ

Ομετακινούμενη μονάδαΑυτό μεταφέρει τον ανυψωτήρα κατά μήκος της δοκού.

Μπορεί να είναιΧειροκίνητη ώθηση, χειροκίνητα ή μηχανοκίνητα.

Περιλαμβάνει τροχούς, κινητήρα κίνησης (αν τροφοδοτείται) και διακόπτες περιορισμού.

Ε. Σύστημα διαδρόμου

Περιλαμβάνειράγεςτοποθετημένοςδοκοί διαδρόμου(υποστηριζόμενη από κτίριο κίονες ή ανεξάρτητες δομές).

Παρέχει τη διαδρομή για την κίνηση του γερανού.

ΣΤ. Ηλεκτρικό σύστημα

Τροφοδοσία: Τυπικά3- φάση AC(380V, 50Hz) ή προσαρμοσμένη τάση.

Επιλογές ελέγχου:

Κρεμαστό έλεγχο(Σταθμός κρεμαστή κουμπιά).

Τηλεχειριστήριο ραδιοφώνου(ασύρματη λειτουργία).

Έλεγχος καμπίνας(για μεγάλους γερανούς).

Συσκευές ασφαλείας:

Διακόπτες περιορισμού(για να αποφευχθεί η υπερβολική κίνηση).

Προστασία υπερφόρτωσης(για να αποφευχθεί το υπερβολικό φορτίο).

Κουμπί διακοπής έκτακτης ανάγκης.

G. Buffers & προφυλακτήρες

Καουτσούκ ή ελατηρίου αμορτισέρ στο σοκ στοάκρα της δοκούγια να αποφευχθεί η ζημιά από τις συγκρούσεις.

Η. Σύστημα γιορτή (για γερανούς με τροφοδοτείται)

Διαχειρίζομαιμετακίνηση καλωδίωνγια σήματα ισχύος και ελέγχου.

Μπορεί να είναικαλωδιακές φελιού ή συστήματος μπαρ αγωγών.

2. Προαιρετικά στοιχεία (ανάλογα με την εφαρμογή)

Καμπίνα γερανού(για γερανούς ελεγχόμενους από τον χειριστή).

Αντι-σούπερ σύστημα(για ακριβή τοποθέτηση φορτίου).

Σύστημα ζύγισης(Μέτρηση φόρτωσης).

Μεταβλητή μονάδα συχνότητας (VFD)για ομαλή επιτάχυνση\/επιβράδυνση.

Εξαρτήματα από την έκρηξη(για επικίνδυνα περιβάλλοντα).

.

3. Αρχή εργασίας

Οανελκυστήρες ανυψωτικήςτο φορτίο κάθετα.

Ομετακινήσεις καροτσάκιΗ ανυψωτική οριζόντια κατά μήκος της δοκού.

ΟΤα τελικά φορτηγά κινούνταιΟλόκληρος ο γερανός κατά μήκος του διαδρόμου για διαχρονικά ταξίδια.

Οσύστημα ελέγχου(κρεμαστό\/απομακρυσμένο) διαχειρίζεται όλες τις κινήσεις.

4. Έλεγχοι συντήρησης & ασφάλειας

Επιθεωρήστε τακτικάκαλώδια, αλυσίδες και άγκιστραγια φθορά.

Ελεγχοςφρένα και διακόπτες περιορισμούγια σωστή λειτουργία.

Λιπαίνωτροχοί, ρουλεμάν και εργαλείαπεριοδικά.

Εξασφαλίζωευθυγράμμιση διαδρόμουείναι σωστό για να αποφευχθεί η ανομοιόμορφη φθορά.

Σκίτσο

Κύριος τεχνικός

1.

Χαμηλότερο αρχικό κόστος σε σύγκριση μεγερανοί διπλής δοκούλόγω απλούστερου σχεδιασμού και λιγότερων στοιχείων.

Μειωμένα έξοδα εγκατάστασης και συντήρησης.

2. Ελαφρύ και εξοικονόμηση χώρου

ΑπαιτείΛιγότερη διαρθρωτική υποστήριξη(εξοικονόμηση κόστους κτιρίων\/διαδρόμου).

Ιδανικό για εγκαταστάσεις μεπεριορισμοί ύψους(Δεδομένου ότι ο ανυψωτικός κρέμεται κάτω από τη δοκό).

3. Εύκολη εγκατάσταση και συντήρηση

Λιγότερα μέρη σημαίνουνευκολότερη συναρμολόγησηκαιχαμηλότερος χρόνος διακοπήςγια επισκευές.

Η απλή μηχανική δομή μειώνει το μακροπρόθεσμο κόστος εξυπηρέτησης.

4. Ενεργειακά αποδοτικά

ΚαταναλώΛιγότερη δύναμηαπό τους γερανούς διπλής δοκού (κατάλληλοι για συχνή αλλά ελαφριά χρήση).

5. Ευέλικτο και προσαρμόσιμο

Διαθέσιμοςχειροκίνητο, ηλεκτρικό ή απομακρυσμένο ελεγχόμενοεκδόσεις.

Μπορεί να προσαρμοστεί μεΕιδικά άγκιστρα, αρπαγές ή μαγνήτεςγια διαφορετικά υλικά.

6. Ομαλή και ακριβής λειτουργία

Χαρακτηριστικό των σύγχρονων μοντέλωνμεταβλητές μονάδες συχνότητας (VFDs)για κίνηση χωρίς jerk.

Κατάλληλοςγραμμές συναρμολόγησηςαπαιτώντας ακριβή τοποθέτηση.

Εφαρμογές ενιαίας δοκού τύπου HD

1. Κατασκευή και εργαστήρια

Μετακίνηση πρώτων υλών, εξαρτήματα μηχανημάτων και τελικά προϊόντα.

Χρησιμοποιούμενοςαυτοκινητοβιομηχανία, χάλυβα και φυτά μηχανημάτων.

2. Warehousing & Logistics

Φόρτωση\/εκφόρτωση αγαθών, παλέτες στοίβαξης και μεταφορά βαρέων αντικειμένων.

Κοινόςκέντρα διανομής και τερματικά εμπορευματικών μεταφορών.

3. Κατασκευή και χειρισμός υλικών

Αρσηχάλυβα δοκούς, μπλοκ από σκυρόδεμα και εργαλεία κατασκευής.

Συχνά χρησιμοποιείται σεΕργαστήρια προκαταβολής.

4. ΣΤΟΙΧΕΙΟΙ και βοηθητικά μέσα και βοηθητικά προγράμματα

ΧειριζόμενοςΜετασχηματιστές, γεννήτριες και βαρύ εξοπλισμόΚατά τη συντήρηση.

5. Βιομηχανίες χαρτιού & τσιμέντου

ΜεταφοράΚολλήσεις χαρτιού, τσιμεντένιων σάκων και χύδην υλικά.

6. Aviation & Shipbuilding

Βοηθά στοσυναρμολόγηση στοιχείων αεροσκάφουςκαιχειρισμός υλικών.

7. Mining & Heavy Industries

Χρησιμοποιούμενοςελαφριά έως μεσαία ανύψωσηαπό μεταλλεύματα, εξοπλισμό και ανταλλακτικά.

1. Σχεδιασμός και μηχανική
Αρχική διαβούλευση: Η διαδικασία αρχίζει με συζητήσεις μεταξύ του κατασκευαστή και του πελάτη για να κατανοήσει τις επιχειρησιακές απαιτήσεις του γερανού, όπως η χωρητικότητα φορτίου, το εύρος, το ύψος ανύψωσης και το περιβάλλον (π.χ. εσωτερική ή εξωτερική χρήση, συνθήκες θερμοκρασίας κλπ.).

Μηχανική & Προσαρμογή: Η ομάδα σχεδιασμού προσαρμόζει τον γερανό, συμπεριλαμβανομένου της δομής, του συστήματος ανύψωσης και των χαρακτηριστικών τηλεχειριστηρίου ραδιοφώνου. Ετοιμάζονται λεπτομερή σχέδια και προδιαγραφές μηχανικών, εξασφαλίζοντας ότι ο γερανός πληροί όλα τα απαιτούμενα πρότυπα και τους κωδικούς ασφαλείας.

Σχεδιασμός συστήματος ελέγχου: Το σύστημα τηλεχειρισμού ραδιοφώνου ενσωματώνεται στο σχεδιασμό, με προσοχή στην ευκολία χρήσης, εύρους, χαρακτηριστικά ασφαλείας (στάση έκτακτης ανάγκης, προστασία υπερφόρτωσης) και συμβατότητα με τα άλλα συστήματα του γερανού.

2. Επιλογή υλικού και προμήθειας
Δομικά υλικά: Τα υλικά υψηλής ποιότητας όπως ο χάλυβας προέρχονται από την κύρια δέσμη, τη δοκός, τα τελικά καροτσάκια και άλλα δομικά συστατικά. Αυτά τα υλικά επιλέγονται για τη δύναμή τους, την ανθεκτικότητα και την ικανότητά τους να αντέχουν βαριά φορτία.

Μηχανικά εξαρτήματα: Τα εξαρτήματα για το σύστημα ανύψωσης, το καροτσάκι, ο τροχός γερανού, οι κινητήρες, τα κιβώτια ταχυτήτων και το σύστημα τηλεχειρισμού ραδιοφώνου προμηθεύονται από αξιόπιστους προμηθευτές.

Ηλεκτρικά εξαρτήματα: Καλωδίωση, ηλεκτρικά πλαίσια, διακόπτες, συσκευές ασφαλείας και άλλα ηλεκτρικά εξαρτήματα για το σύστημα ελέγχου του γερανού προέρχονται επίσης.

3. Κατασκευή και παραγωγή
Κύρια κατασκευή δέσμης: Ο χάλυβας κόβεται, συγκολλείται και συναρμολογείται για να σχηματίσει την κύρια δοκός (μονή δέσμη) του γερανού. Αυτή η διαδικασία συχνά περιλαμβάνει κοπή ακριβείας, κάμψη και συγκόλληση για την κάλυψη συγκεκριμένων ανοχών σχεδιασμού.

Κατασκευή τελικής μεταφοράς: Τα τελικά καροτσάκια, τα οποία υποστηρίζουν τον ταξιδιωτικό μηχανισμό του γερανού, κατασκευάζονται και συναρμολογούνται. Αυτά τα εξαρτήματα έχουν σχεδιαστεί για σταθερότητα και δύναμη, εξασφαλίζοντας την ομαλή κίνηση του γερανού κατά μήκος των διαδρομών.

Συναρμολόγηση του μηχανισμού ανύψωσης: συναρμολογούνται ο μηχανισμός ανύψωσης, γάντζου και ανύψωσης, με κινητήρες, ταχύτητες και τροχαλίες ενσωματωμένες στο σύστημα. Το σύστημα ανύψωσης δοκιμάζεται για χωρητικότητα φορτίου και ομαλή λειτουργία.

Μηχανισμοί ταξιδιού καροτσιού και γερανών: Οι μηχανισμοί ταξιδιού του καροτσιού και των γερανών χτίζονται και συναρμολογούνται. Αυτό περιλαμβάνει τους τροχούς, τον κινητήρα και το σιδηροδρομικό σύστημα, εξασφαλίζοντας την ομαλή κίνηση του γερανού κατά μήκος των σιδηροτροχιών.

Εγκατάσταση τηλεχειριστηρίου ραδιοφώνου: Το σύστημα τηλεχειρισμού ραδιοφώνου είναι εγκατεστημένο. Αυτό περιλαμβάνει την τοποθέτηση των απαραίτητων δεκτών, τις κεραίες και την ενσωμάτωση του συστήματος ελέγχου με τα ηλεκτρικά και μηχανικά συστήματα του γερανού.

4. Ενσωμάτωση ηλεκτρικού συστήματος και συστήματος ελέγχου
Καλωδίωση και ηλεκτρικά συστήματα: Η ηλεκτρική καλωδίωση είναι εγκατεστημένη, συνδέοντας το σύστημα ανύψωσης, τον πίνακα ελέγχου, τους κινητήρες και το σύστημα τηλεχειρισμού ραδιοφώνου. Η καλωδίωση δοκιμάζεται για ασφάλεια και συμμόρφωση με τους ηλεκτρικούς κώδικες.

Συναρμολόγηση του πίνακα ελέγχου: Ο πίνακας ελέγχου του γερανού συναρμολογείται και ενσωματώνεται στο σύστημα τηλεχειρισμού ραδιοφώνου. Δοκιμάζεται για χαρακτηριστικά ανταπόκρισης και ασφάλειας, συμπεριλαμβανομένης της στάσης έκτακτης ανάγκης και της προστασίας υπερφόρτωσης.

Χαρακτηριστικά ασφαλείας: Οι συσκευές ασφαλείας, όπως οι διακόπτες ορίων, οι αισθητήρες υπερφόρτωσης και οι συναγερμοί ήχου και φωτός, εγκαθίστανται και ενσωματώνονται στο σύστημα ελέγχου. Αυτά τα συστήματα εξασφαλίζουν τη λειτουργία ασφαλούς γερανού και αποτρέπουν τη ζημιά.

5. Δοκιμές και ποιοτικός έλεγχος
Δοκιμές φόρτωσης: Ο γερανός υποβάλλεται σε δοκιμή φόρτωσης για να εξασφαλίσει ότι μπορεί να χειριστεί την καθορισμένη χωρητικότητα βάρους. Η δοκιμή γίνεται χρησιμοποιώντας βαθμονομημένα βάρη για να επαληθεύσει την απόδοση του γερανού υπό λειτουργικές συνθήκες.

Λειτουργικές δοκιμές: Ο γερανός υφίσταται πλήρη επιχειρησιακή δοκιμή, όπου τρέχει μέσα από τις κινήσεις του (ανύψωση, μείωση, ταξίδια κ.λπ.) χρησιμοποιώντας το τηλεχειριστήριο ραδιοφώνου. Η απάντηση του γερανού στις εντολές, συμπεριλαμβανομένων των συναγερμών στάσης έκτακτης ανάγκης και της ασφάλειας, παρακολουθείται στενά.

Ηλεκτρικές και μηχανικές δοκιμές: Όλα τα ηλεκτρικά συστήματα, συμπεριλαμβανομένου του τηλεχειριστηρίου ραδιοφώνου, δοκιμάζονται για λειτουργικότητα και ασφάλεια. Οι κινητήρες, τα φρένα και η ηλεκτρική καλωδίωση ελέγχονται για σωστή λειτουργία.

Επιθεώρηση για συμμόρφωση: Ο γερανός επιθεωρείται για συμμόρφωση με τα τοπικά και διεθνή πρότυπα (όπως το ISO, CE ή OSHA) για να διασφαλιστεί ότι πληροί τους κανονισμούς ασφαλείας. Η δομή, τα εξαρτήματα που φέρουν φορτίο και τα συστήματα ασφαλείας ελέγχονται διεξοδικά.

6. Τελική συναρμολόγηση
Τελική συναρμολόγηση και επιθεώρηση: Μετά τη δοκιμή, ο γερανός είναι πλήρως συναρμολογημένος, με όλα τα συστατικά ασφαλή συνδεδεμένα και διπλασιασμένα για ακρίβεια. Το τηλεχειριστήριο ραδιοφώνου έχει ρυθμιστεί και το σύστημα δοκιμάζεται μια τελευταία φορά για να εξασφαλίσει απρόσκοπτη ολοκλήρωση.

Ζωγραφική και φινίρισμα: Ο γερανός είναι βαμμένος με προστατευτικές επικαλύψεις για να αποτρέψει τη διάβρωση και να βελτιώσει την εμφάνισή του. Οι τελικές τελευταίες πινελιές προστίθενται στη δομή, συμπεριλαμβανομένης της επισήμανσης ή των σημάνσεων ασφαλείας.

Τεκμηρίωση: Όλα τα απαραίτητα τεκμηρίωση, συμπεριλαμβανομένων των εγχειριδίων, των πιστοποιητικών συμμόρφωσης, των αναφορών δοκιμών και των πληροφοριών εγγύησης, προετοιμάζονται για τον πελάτη.


Προβολή εργαστηρίου:

Η εταιρεία έχει εγκαταστήσει μια πλατφόρμα διαχείρισης ευφυούς εξοπλισμού και έχει εγκαταστήσει 310 σετ (σύνολα) των ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σύνολα (σύνολα) και ο ρυθμός δικτύωσης εξοπλισμού θα φθάσει το 95%. 32 γραμμές συγκόλλησης έχουν τεθεί σε χρήση, 50 προγραμματίζονται να εγκατασταθούν και ο ρυθμός αυτοματισμού ολόκληρης της σειράς προϊόντων έχει φτάσει το 85%.
