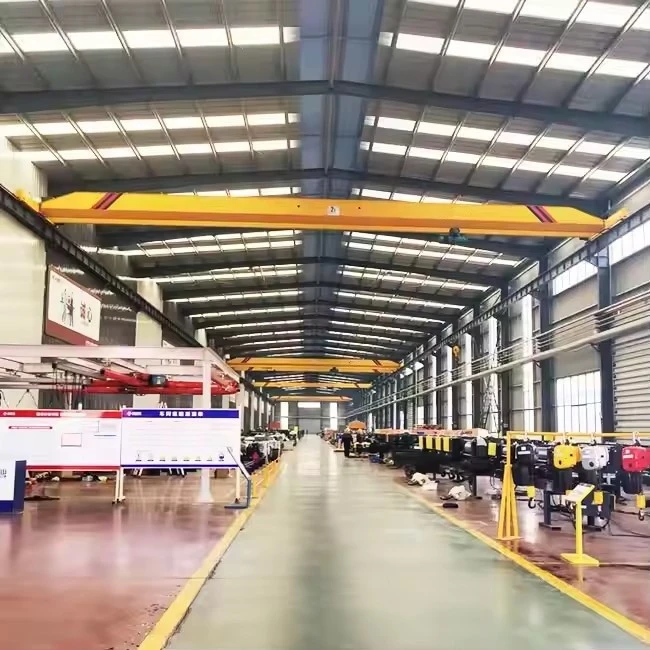

HD Typen Single Beam Overhead Crane

Στοιχεία πυρήνα: κιβώτιο ταχυτήτων, κινητήρα, εργαλεία

Τόπος προέλευσης: Henan, Κίνα

Εγγύηση: 1 έτος

Βάρος (kg): 10000 kg

Ένθετα εξερχόμενη βίντεο: Παρέχεται

Αναφορά δοκιμής μηχανημάτων: Παρέχεται

Μονάδες πώλησης: Ενιαίο αντικείμενο

Μέγεθος ενός πακέτου: 600x300x300 cm

Ενιαίο ακαθάριστο βάρος: 200. 000 kg

1. Κύρια δομή γέφυρας

2. ΣΥΣΤΗΜΑ HOIST TROLLEY

3. Μηχανισμός ανύψωσης

(Έκδοση HD):

Τύμπανο:Κατασκευασμένες αυλακώσεις με συντελεστή ασφαλείας 5x

Σκοινί:6x36 WS IWRC (Τύπος κατά της περιστροφής)

Φρένα:Σύστημα αποτυχίας διπλής δίσκου

Κιβώτιο ταχυτήτων:Σκληρυμένα ελικοειδείς ταχύτητες (ακρίβεια Agma 13)

Επιλογή ανύψωσης αλυσίδας:

Αλυσίδα κράματος βαθμού 100

Συμπλέκτης με ελεγχόμενη από φορτίο

IP 65- βαθμολογημένο περίβλημα κινητήρα

4. Στοιχεία συστήματος διαδρόμου

5. Ηλεκτρικά συστήματα

Πίνακας ελέγχου:

SIL 3- Ασφάλεια ρελέ ασφαλείας

Αρμονικά φίλτρα για VFD

Κύλινδρος καλωδίου:

Με ελατήριο με συγκρότημα δακτυλίου ολίσθησης

Περίβλημα NEMA 4X

Όρια διακόπτες:

Τύπος περιστροφικής κωδικοποιητή (0. Ανάλυση 5 βαθμών)

Περιττές επαφές

6. Στοιχεία ασφαλείας

Προστασία υπερφόρτωσης:

Αισθητήρας τάσης-gauge (± 1% ακρίβεια)

Συναγερμός δύο σταδίων (χωρητικότητα 90%\/110%)

Αντι-συγκόλληση:

Ραντάρ κύματος χιλιοστών (24GHz)

Στάση έκτακτης ανάγκης:

Κουμπί μανιταριών διπλού κυκλώματος

Αντίγραφο ασφαλείας μηχανικού φρένων

7. Αναβαθμίσεις ειδικών για HD

Πακέτο χειρισμού με κουτάκια:

Θερμοκρασία (έως 300 βαθμοί)

Ειδικά άγκιστρα κράματος (χάλυβα CR-MO-V)

Πακέτο διάβρωσης:

Γαλβανισμένο τρόλεϊ

Συνδετήρες από ανοξείδωτο χάλυβα

Πακέτο ακριβείας:

Στόχοι ευθυγράμμισης λέιζερ

Ασύρματο κύτταρο φορτίου (BLE 5. 0)

.

Λίστα ελέγχου συντήρησης για στοιχεία HD

Μηνιαίος:

Μέτρηση φθοράς φλάντζας τροχού

Λίπανση σχοινιού (τύπος διείσδυσης)

Τριμηνιαίος:

Δοκιμές UT σε σημεία συγκόλλησης

Ανάλυση λαδιού κιβωτίου ταχυτήτων

Ετησίως:

Έρευνα ευθείας διαδρόμου (0.

Δοκιμή δυναμικής φόρτωσης (125% βαθμολογία)

Σύγκριση: HD vs Standard Components

Σκίτσο

Κύριος τεχνικός

Βασικά πλεονεκτήματα των γερανών μονής δέσμης τύπου HD

Υψηλότερη χωρητικότητα φορτίου & ανθεκτικότητα

Στήριξη5-32 τόνοι(εναντίον Standard 1-20 τόνους)

Ενισχυμένοςκατασκευή κιβωτίωνμε παχύτερες πλάκες χάλυβα (βαθμός Q355C)

Φορτηγά διπλού τροχούγια καλύτερη διανομή φορτίου

Παρατεταμένη διάστημα και σταθερότητα

7.5-28.5m(εναντίον Standard 3-22.5m)

1\/800 L Όριο εκτροπής(εναντίον Standard 1\/600) για την ανύψωση ακριβείας

Διαγωνισμό διαγώνιας στήριξης γιαΕφαρμογές μεγάλου επιπέδου (>22m)

Επιδόσεις βαρέως τύπου

FEM 3M -4 M Class Duty(κατάλληλο για εντατική χρήση)

200, 000+ κύκλοι κόπωσης(εναντίον ~ 100, 000 για τυποποιημένους γερανούς)

Κωνικά έδρανα κυλίνδρωνγια ομαλότερη λειτουργία κάτω από βαριά φορτία

Βελτιωμένα χαρακτηριστικά ασφαλείας

Φρένα διπλής δίσκου(περιττό σύστημα πέδησης)

Προστασία υπερφόρτωσης(αισθητήρες τάσης με συναγερμούς 90%\/110%)

Ραντάρ κατά της σύγκρουσης(Ανίχνευση κύματος 24GHz χιλιοστών)

Χαμηλότερο κόστος ζωής

30% λιγότερη συντήρησηαπό τους τυποποιημένους γερανούς

2.7x μεγαλύτερη διάρκεια ζωήςσε σκληρά περιβάλλοντα

Ενεργειακά αποδοτικός(Οι ελεγχόμενοι από VFD ανυψωτές μειώνουν την κατανάλωση ενέργειας)

Ευπροσάρμοστη προσαρμογή

Ανθεκτικό στη διάβρωση(Επιλογές γαλβανισμένων ή ανοξείδωτων χάλυβα)

Υψηλής θερμοκρασίας(έως 300 βαθμοί) καιαπόδειξη έκρηξηςπαραλλαγές

Ai anti-sway control(± 10mm ακρίβεια με πλήρη ταχύτητα)

Τυπικές εφαρμογές των γερανών μονής δέσμης τύπου HD

1. Επεξεργασία χάλυβα και μετάλλων

Χειρισμός πηνίων (5-25 τόνοι)-Οι δοκοί τύπου HD αντιστέκονται στην παραμόρφωση των βαρέων χάλυβα

Μεταφορά με κουτάκι-Ενισχυμένα καροτσάκια με ανθεκτικές στη θερμότητα επικαλύψεις

Χειρισμός μετάλλων-Ανθεκτικοί στην τριβή τροχούς και ενισχυμένα άγκιστρα

2. Κατασκευή και συναρμολόγηση

Μονάδες αυτοκινήτων-ακριβής τοποθέτηση κινητήρων και σασί (AI Anti-Sway)

Εγκατάσταση μηχανημάτων- Η χαμηλή εκτροπή εξασφαλίζει την ακρίβεια ευθυγράμμισης

Πατήστε τη σίτιση γραμμής-Κύκλος υψηλής υπηρεσίας (FEM 4M) για συνεχή λειτουργία

3. Logistics & Warehousing

Χειρισμός δοχείων-Δυνατότητα μακράς διαστολής (28μ) για μεγάλους χώρους αποθήκευσης

Βαριά στοίβαξη παλετών-ανυψωτήρες διπλής ταχύτητας για γρήγορη μεταφορά και ακριβή τοποθέτηση

4. Κατασκευή και προκατασκευασμένο σκυρόδεμα

Εγκατάσταση πλακών κοίλου πυρήνα-Λειτουργία ακριβείας χαμηλής ταχύτητας (± 2mm)

Τοποθέτηση γέφυρας- Υψηλή σταθερότητα υπό δυναμικά φορτία

5. ΣΤΟΙΧΕΙΑ ΚΑΙ ΒΑΡΜΑΤΑ ΒΙΟΜΗΧΑΝΙΑΣ

Συντήρηση του στροβίλου-25- χωρητικότητα τόνου με μοντέλα συμβατά με καθαρισμό

Πυρηνικές εγκαταστάσεις-ATEX-rated exproop options

6. Επεξεργασία χαρτιού και ξύλου

Χειρισμός χαρτιού-Ανθεκτική στη διάβρωση (προστασία C4) για υγρά περιβάλλοντα

Μεταφορά δοκού ξυλείας- Ενισχυμένα καροτσάκια για ανομοιόμορφα φορτία

1. Σχεδιασμός και μηχανική
Αρχική διαβούλευση: Η διαδικασία αρχίζει με συζητήσεις μεταξύ του κατασκευαστή και του πελάτη για να κατανοήσει τις επιχειρησιακές απαιτήσεις του γερανού, όπως η χωρητικότητα φορτίου, το εύρος, το ύψος της ανύψωσης και το περιβάλλον (π.χ. εσωτερική ή εξωτερική χρήση, συνθήκες θερμοκρασίας κ.λπ.).

Μηχανική & Προσαρμογή: Η ομάδα σχεδιασμού προσαρμόζει τον γερανό, συμπεριλαμβανομένου της δομής, του συστήματος ανύψωσης και των χαρακτηριστικών τηλεχειριστηρίου ραδιοφώνου. Ετοιμάζονται λεπτομερή σχέδια και προδιαγραφές μηχανικών, εξασφαλίζοντας ότι ο γερανός πληροί όλα τα απαιτούμενα πρότυπα και τους κωδικούς ασφαλείας.

Σχεδιασμός συστήματος ελέγχου: Το σύστημα τηλεχειρισμού ραδιοφώνου ενσωματώνεται στο σχεδιασμό, με προσοχή στην ευκολία χρήσης, εύρους, χαρακτηριστικά ασφαλείας (στάση έκτακτης ανάγκης, προστασία υπερφόρτωσης) και συμβατότητα με τα άλλα συστήματα του γερανού.

2. Επιλογή υλικού και προμήθειας
Δομικά υλικά: Τα υλικά υψηλής ποιότητας όπως ο χάλυβας προέρχονται από την κύρια δέσμη, τη δοκός, τα τελικά καροτσάκια και άλλα δομικά συστατικά. Αυτά τα υλικά επιλέγονται για τη δύναμή τους, την ανθεκτικότητα και την ικανότητά τους να αντέχουν βαριά φορτία.

Μηχανικά εξαρτήματα: Τα εξαρτήματα για το σύστημα ανύψωσης, το καροτσάκι, ο τροχός γερανού, οι κινητήρες, τα κιβώτια ταχυτήτων και το σύστημα τηλεχειρισμού ραδιοφώνου προμηθεύονται από αξιόπιστους προμηθευτές.

Ηλεκτρικά εξαρτήματα: Καλωδίωση, ηλεκτρικά πλαίσια, διακόπτες, συσκευές ασφαλείας και άλλα ηλεκτρικά εξαρτήματα για το σύστημα ελέγχου του γερανού προέρχονται επίσης.

3. Κατασκευή και παραγωγή
Κύρια κατασκευή δέσμης: Ο χάλυβας κόβεται, συγκολλείται και συναρμολογείται για να σχηματίσει την κύρια δοκός (μονή δέσμη) του γερανού. Αυτή η διαδικασία συχνά περιλαμβάνει κοπή ακριβείας, κάμψη και συγκόλληση για την κάλυψη συγκεκριμένων ανοχών σχεδιασμού.

Κατασκευή τελικής μεταφοράς: Τα τελικά καροτσάκια, τα οποία υποστηρίζουν τον ταξιδιωτικό μηχανισμό του γερανού, κατασκευάζονται και συναρμολογούνται. Αυτά τα εξαρτήματα έχουν σχεδιαστεί για σταθερότητα και δύναμη, εξασφαλίζοντας την ομαλή κίνηση του γερανού κατά μήκος των διαδρομών.

Συναρμολόγηση του μηχανισμού ανύψωσης: συναρμολογούνται ο μηχανισμός ανύψωσης, γάντζου και ανύψωσης, με κινητήρες, ταχύτητες και τροχαλίες ενσωματωμένες στο σύστημα. Το σύστημα ανύψωσης δοκιμάζεται για χωρητικότητα φορτίου και ομαλή λειτουργία.

Μηχανισμοί ταξιδιού καροτσιού και γερανών: Οι μηχανισμοί ταξιδιού του καροτσιού και των γερανών χτίζονται και συναρμολογούνται. Αυτό περιλαμβάνει τους τροχούς, τον κινητήρα και το σιδηροδρομικό σύστημα, εξασφαλίζοντας την ομαλή κίνηση του γερανού κατά μήκος των σιδηροτροχιών.

Εγκατάσταση τηλεχειριστηρίου ραδιοφώνου: Το σύστημα τηλεχειρισμού ραδιοφώνου είναι εγκατεστημένο. Αυτό περιλαμβάνει την τοποθέτηση των απαραίτητων δεκτών, τις κεραίες και την ενσωμάτωση του συστήματος ελέγχου με τα ηλεκτρικά και μηχανικά συστήματα του γερανού.

4. Ενσωμάτωση ηλεκτρικού συστήματος και συστήματος ελέγχου
Καλωδίωση και ηλεκτρικά συστήματα: Η ηλεκτρική καλωδίωση είναι εγκατεστημένη, συνδέοντας το σύστημα ανύψωσης, τον πίνακα ελέγχου, τους κινητήρες και το σύστημα τηλεχειρισμού ραδιοφώνου. Η καλωδίωση δοκιμάζεται για ασφάλεια και συμμόρφωση με τους ηλεκτρικούς κώδικες.

Συναρμολόγηση του πίνακα ελέγχου: Ο πίνακας ελέγχου του γερανού συναρμολογείται και ενσωματώνεται στο σύστημα τηλεχειρισμού ραδιοφώνου. Δοκιμάζεται για χαρακτηριστικά ανταπόκρισης και ασφάλειας, συμπεριλαμβανομένης της στάσης έκτακτης ανάγκης και της προστασίας υπερφόρτωσης.

Χαρακτηριστικά ασφαλείας: Οι συσκευές ασφαλείας, όπως οι διακόπτες ορίων, οι αισθητήρες υπερφόρτωσης και οι συναγερμοί ήχου και φωτός, εγκαθίστανται και ενσωματώνονται στο σύστημα ελέγχου. Αυτά τα συστήματα εξασφαλίζουν τη λειτουργία ασφαλούς γερανού και αποτρέπουν τη ζημιά.

5. Δοκιμές και ποιοτικός έλεγχος
Δοκιμές φόρτωσης: Ο γερανός υποβάλλεται σε δοκιμή φόρτωσης για να εξασφαλίσει ότι μπορεί να χειριστεί την καθορισμένη χωρητικότητα βάρους. Η δοκιμή γίνεται χρησιμοποιώντας βαθμονομημένα βάρη για να επαληθεύσει την απόδοση του γερανού υπό λειτουργικές συνθήκες.

Λειτουργικές δοκιμές: Ο γερανός υφίσταται πλήρη επιχειρησιακή δοκιμή, όπου τρέχει μέσα από τις κινήσεις του (ανύψωση, μείωση, ταξίδια κ.λπ.) χρησιμοποιώντας το τηλεχειριστήριο ραδιοφώνου. Η απάντηση του γερανού στις εντολές, συμπεριλαμβανομένων των συναγερμών στάσης έκτακτης ανάγκης και της ασφάλειας, παρακολουθείται στενά.

Ηλεκτρικές και μηχανικές δοκιμές: Όλα τα ηλεκτρικά συστήματα, συμπεριλαμβανομένου του τηλεχειριστηρίου ραδιοφώνου, δοκιμάζονται για λειτουργικότητα και ασφάλεια. Οι κινητήρες, τα φρένα και η ηλεκτρική καλωδίωση ελέγχονται για σωστή λειτουργία.

Επιθεώρηση για συμμόρφωση: Ο γερανός επιθεωρείται για συμμόρφωση με τα τοπικά και διεθνή πρότυπα (όπως το ISO, CE ή OSHA) για να διασφαλιστεί ότι πληροί τους κανονισμούς ασφαλείας. Η δομή, τα εξαρτήματα που φέρουν φορτίο και τα συστήματα ασφαλείας ελέγχονται διεξοδικά.

6. Τελική συναρμολόγηση
Τελική συναρμολόγηση και επιθεώρηση: Μετά τη δοκιμή, ο γερανός είναι πλήρως συναρμολογημένος, με όλα τα συστατικά ασφαλή συνδεδεμένα και διπλασιασμένα για ακρίβεια. Το τηλεχειριστήριο ραδιοφώνου έχει ρυθμιστεί και το σύστημα δοκιμάζεται μια τελευταία φορά για να εξασφαλίσει απρόσκοπτη ολοκλήρωση.

Ζωγραφική και φινίρισμα: Ο γερανός είναι βαμμένος με προστατευτικές επικαλύψεις για να αποτρέψει τη διάβρωση και να βελτιώσει την εμφάνισή του. Οι τελικές τελευταίες πινελιές προστίθενται στη δομή, συμπεριλαμβανομένης της επισήμανσης ή των σημάνσεων ασφαλείας.

Τεκμηρίωση: Όλα τα απαραίτητα τεκμηρίωση, συμπεριλαμβανομένων των εγχειριδίων, των πιστοποιητικών συμμόρφωσης, των αναφορών δοκιμών και των πληροφοριών εγγύησης, προετοιμάζονται για τον πελάτη.


Προβολή εργαστηρίου:

Η εταιρεία έχει εγκαταστήσει μια πλατφόρμα διαχείρισης ευφυούς εξοπλισμού και έχει εγκαταστήσει 310 σετ (σύνολα) των ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σύνολα (σύνολα) και ο ρυθμός δικτύωσης εξοπλισμού θα φθάσει το 95%. 32 γραμμές συγκόλλησης έχουν τεθεί σε χρήση, 50 προγραμματίζονται να εγκατασταθούν και ο ρυθμός αυτοματισμού ολόκληρης της σειράς προϊόντων έχει φτάσει το 85%.
