Ελεύθερος γερανός γέφυρας

Επισκόπηση

Ένας ανεξάρτητος γερανός γέφυρας είναι μια ευέλικτη και στιβαρή λύση ανύψωσης που έχει σχεδιαστεί για να χειρίζεται αποτελεσματικά φορτία σε διάφορα βιομηχανικά περιβάλλοντα. Σε αντίθεση με τους παραδοσιακούς γερανούς γέφυρας, ο ανεξάρτητος γερανός γέφυρας δεν βασίζεται σε υπάρχουσες κτιριακές κατασκευές για υποστήριξη. Αντίθετα, στηρίζεται από τις δικές του ανεξάρτητες χαλύβδινες κολώνες, καθιστώντας το ιδανικό για εγκαταστάσεις όπου οι εναέριες δομές στήριξης δεν είναι διαθέσιμες ή ανεπαρκείς.

Βασικά Χαρακτηριστικά Ανεξάρτητη Δομή

1)Βασικά χαρακτηριστικά;Ανεξάρτητη δομή;Ένας ανεξάρτητος γερανός γέφυρας είναι Το σύστημα γερανού είναι τοποθετημένο σε αυτοφερόμενες χαλύβδινες κολώνες, καθιστώντας το προσαρμόσιμο σε οποιαδήποτε διάταξη εγκατάστασης. Προσαρμόσιμο άνοιγμα και χωρητικότητα φορτίου Συνήθως, τα ανοίγματα κυμαίνονται από 10 έως 40 πόδια ή περισσότερο και οι χωρητικότητες φόρτωσης κυμαίνονται από 500 λίβρες έως 20 τόνους ή υψηλότερο, ανάλογα στην εφαρμογή.

Ευκολία εγκατάστασης

Ένας ανεξάρτητος γερανός γέφυρας είναι Ο αρθρωτός σχεδιασμός του εξασφαλίζει γρήγορη εγκατάσταση και εύκολη ενσωμάτωση σε υπάρχουσες ροές εργασίας χωρίς εκτεταμένες τροποποιήσεις των εγκαταστάσεων. Ευελιξία; Ιδανικό για διάφορους κλάδους, συμπεριλαμβανομένης της κατασκευής, της αυτοκινητοβιομηχανίας, της αποθήκευσης και άλλων.

Οφέλη

3) Οικονομική Λύση: Αποφεύγει την ανάγκη για ενίσχυση κτιριακών κατασκευών, εξοικονομώντας σημαντικό κόστος. Βελτιωμένη απόδοση ροής εργασίας: Βελτιώνει τη διαχείριση υλικών, μειώνει το χρόνο διακοπής λειτουργίας και βελτιώνει τη λειτουργική παραγωγικότητα. Φορητός σχεδιασμός: Μπορεί να μεταφερθεί σε διαφορετικές περιοχές μιας εγκατάστασης, προσφέροντας ευελιξία για μεταβαλλόμενες επιχειρησιακές ανάγκες. Βελτιωμένη ασφάλεια: Μειώνει τη χειροκίνητη ανύψωση, ελαχιστοποιώντας έτσι τον κίνδυνο τραυματισμοί στο χώρο εργασίας.

Εξαρτήματα πυρήνα Κινητήρας, Ρουλεμάν, Κιβώτιο ταχυτήτων, Κινητήρας, Γρανάζια

Τόπος προέλευσης Henan, Κίνα

Εγγύηση 1 Έτος

Βάρος (KG) 1000 kg

Χωρητικότητα γερανού 2t

Εργασιακό καθήκον Α3

Ταχύτητα ανύψωσης 0.8/5 M/min

Ταχύτητα ταξιδιού 11 m/min

Μηχανισμός ανύψωσης Ηλεκτρικός ανυψωτήρας αλυσίδας

Εγγύηση 2 χρόνια

Μέθοδος ελέγχου Ground Control+Remote Control

Χαρακτηριστικό γερανού Ομαλή διαδρομή με χαμηλό θόρυβο

Κύριο δοκάρι

Ένας ανεξάρτητος γερανός γέφυρας είναι βασικά χαρακτηριστικά της κύριας δοκού; Κατασκευή υλικού; Συνήθως είναι κατασκευασμένος από υψηλής αντοχής χάλυβα ή κράμα αλουμινίου (για ελαφρύτερα φορτία) για να παρέχει ανθεκτικότητα και αξιοπιστία σε βαριά χρήση. Σχεδιασμένος για να αντέχει σε κάμψη, στρέψη και άλλα δυνάμεις κατά τη λειτουργία.

Ένας ανεξάρτητος γερανός γέφυρας είναι Profile Types;Single Girder: Χρησιμοποιείται για ελαφρύτερα φορτία και μικρότερα ανοίγματα, με συμπαγή σχεδιασμό που μειώνει το συνολικό βάρος του γερανού. Διπλή δοκός: Κατάλληλη για βαρύτερα φορτία, προσφέροντας υψηλότερες ανυψωτικές ικανότητες και μεγαλύτερη σταθερότητα.

Ένας ανεξάρτητος γερανός γέφυρας είναι Precision Engineering; Κατασκευάστηκε σύμφωνα με αυστηρά πρότυπα για να εξασφαλίσει ευθύτητα και ακαμψία, τα οποία είναι ζωτικής σημασίας για την ομαλή διαδρομή του τρόλεϊ και την ακριβή τοποθέτηση του φορτίου.

Ένας ανεξάρτητος γερανός γέφυρας είναι συγκολλημένος ή τύπου κιβωτίου κατασκευής. Οι κύριες δοκοί μπορούν να έχουν είτε συγκολλημένη δομή είτε σχέδιο δοκού τύπου κιβωτίου, ανάλογα με την απαιτούμενη ικανότητα φόρτωσης και εφαρμογή.

Ένας ανεξάρτητος γερανός γέφυρας είναι Επεξεργασία Επικάλυψης και Επιφάνειας. Η δοκός είναι συνήθως βαμμένη ή βαμμένη με βαφή πούδρας για την αποφυγή σκουριάς και διάβρωσης, εξασφαλίζοντας μακροχρόνια ανθεκτικότητα ακόμη και σε σκληρά περιβάλλοντα. Ορισμένα μοντέλα μπορεί να διαθέτουν εξειδικευμένες επιστρώσεις για χρήση σε καθαρούς χώρους ή διαβρωτικά περιβάλλοντα .

Σύστημα ανύψωσης

1)Σκοπός:Το ανυψωτικό είναι ο κύριος μηχανισμός που είναι υπεύθυνος για την ανύψωση και τη μείωση των φορτίων.Ηλεκτρικός ανυψωτήρας:Τροφοδοτείται από ηλεκτροκινητήρα για αποτελεσματική ανύψωση.Χειροκίνητο ανυψωτικό:Λειτουργεί χειροκίνητα, ιδανικό για ελαφρύτερα φορτία ή εφαρμογές όπου δεν υπάρχει διαθέσιμη ισχύς.Ανυψωτικό αέρα:Χρησιμοποιείται σε περιβάλλοντα που απαιτούν λειτουργίες χωρίς σπινθήρες, όπως βιομηχανίες χημικών ή εκρηκτικών.Ανυψωτικές Ικανότητες:Διαφέρουν από 500 λίβρες έως πάνω από 20 τόνους, ανάλογα με το μοντέλο και την εφαρμογή.

2) Χαρακτηριστικά ασφαλείας. Προστασία υπερφόρτωσης για την αποφυγή ανύψωσης φορτίων πέραν της χωρητικότητας του γερανού. Κουμπιά διακοπής έκτακτης ανάγκης για άμεσο κλείσιμο κατά τη διάρκεια έκτακτης ανάγκης. Διακόπτες άνω και κάτω ορίου για την αποφυγή υπερβολικής διαδρομής του ανυψωτικού. Συστήματα κατά της ταλάντωσης για τη σταθεροποίηση των φορτίων κατά την κίνηση.

3) Συστήματα ελέγχου; Κρεμαστά χειριστήρια: Επιτρέπουν στον χειριστή να ελέγχει το ανυψωτικό και το τρόλεϊ από ασφαλή απόσταση. Ασύρματα τηλεχειριστήρια: Προσφέρουν βελτιωμένη κινητικότητα και ασφάλεια στον χειριστή. Μεταβλητές στροφές συχνότητας (VFD): Παρέχουν ομαλή επιτάχυνση και επιβράδυνση για ακριβές φορτίο χειριζόμενος.

4) Μηχανισμοί ανύψωσης; Ανυψωτικό σχοινιού: Χρησιμοποιεί χαλύβδινα καλώδια για εφαρμογές βαρέως τύπου, προσφέροντας ανθεκτικότητα και υψηλότερες ανυψωτικές ικανότητες. Ανυψωτικό αλυσίδας: Χρησιμοποιεί μια αλυσίδα για ανύψωση, που χρησιμοποιείται συνήθως για εργασίες μεσαίου χρόνου και εφαρμογές που απαιτούν συμπαγή σχέδια.

3.Τέλοςμεταφορά

1) Ελεύθερος γερανός γέφυρας: Επισκόπηση τελικού φορέα Ο τελικός φορέας, γνωστός και ως φορτηγά, είναι βασικό εξάρτημα ενός ανεξάρτητου γερανού γέφυρας. Είναι υπεύθυνο για τη στήριξη και τη μετακίνηση της κύριας γέφυρας κατά μήκος των δοκών του διαδρόμου του γερανού, επιτρέποντας την οριζόντια κίνηση σε όλο το χώρο εργασίας.

2) Βασικά χαρακτηριστικά του τελικού καροτσιού; Κατασκευαστική σχεδίαση; Κατασκευασμένο από χάλυβα υψηλής αντοχής για να παρέχει ανθεκτικότητα και ακαμψία κάτω από βαριά φορτία. Σχεδιασμένο να υποστηρίζει την κύρια δέσμη και να κατανέμει ομοιόμορφα τα φορτία σε όλο το διάδρομο.

3) Σύστημα τροχών. Εξοπλισμένο με τροχούς σχεδιασμένους με ακρίβεια που εξασφαλίζουν ομαλή και συνεπή κίνηση. Οι τροχοί είναι συνήθως κατασκευασμένοι από σκληρυμένο χάλυβα ή άλλα ανθεκτικά υλικά για να αντέχουν στη φθορά.

4) Τύποι τροχών: Τροχοί με φλάντζα: Οδηγήστε το ακραίο όχημα κατά μήκος της δοκού του διαδρόμου. Επίπεδοι τροχοί: Χρησιμοποιούνται σε συστήματα με εξωτερικούς μηχανισμούς καθοδήγησης σιδηροτροχιών.

5) Μηχανοκίνηση (Προαιρετικό) Τα μηχανοκίνητα ακραία βαγόνια τροφοδοτούνται από ηλεκτρικούς κινητήρες για αυτόματη κίνηση κατά μήκος του διαδρόμου. Κινητήρες με γρανάζια: Παρέχουν αξιόπιστο και ακριβή έλεγχο της ταχύτητας και της κατεύθυνσης κίνησης.

6) Ρουλεμάν και άξονες; Τα ρουλεμάν και οι άξονες υψηλής ποιότητας είναι ενσωματωμένα στα συγκροτήματα τροχών για να εξασφαλίσουν μεγάλη διάρκεια ζωής και ελάχιστη συντήρηση. Συμπαγής σχεδίαση; Το ακραίο φορέα έχει σχεδιαστεί για να ελαχιστοποιεί τον συνολικό χώρο που απαιτείται για τον γερανό διατηρώντας παράλληλα τη σταθερότητα του φορτίου.

4.Μηχανισμός κίνησης γερανού

1) Εξαρτήματα του Μηχανισμού Οδήγησης Γερανού Άκρα Βαγόνια Υποστηρίξτε τη μεγάλη δέσμη και συνδέστε τους τροχούς και τις μονάδες κίνησης που κινούν τον γερανό.

Σχεδιασμένο για ανθεκτικότητα και για να αντέχει τις δυναμικές δυνάμεις κατά τη λειτουργία

Τροχοί ταξιδιού; Οι τροχοί ακριβείας επιτρέπουν την ομαλή κίνηση κατά μήκος των δοκών του διαδρόμου. Τύποι τροχών: Τροχοί με φλάντζα: Αποτρέψτε τον εκτροχιασμό διατηρώντας τον γερανό ευθυγραμμισμένο στην πίστα. Επίπεδοι τροχοί: Χρησιμοποιούνται όταν η πίστα περιλαμβάνει εξωτερικά συστήματα καθοδήγησης.

Κινητήρες και κινητήρες; Ηλεκτρικοί κινητήρες: Παρέχουν ισχύ για ταξίδια γερανού, με ενεργειακά αποδοτικές επιλογές για μακροπρόθεσμη εξοικονόμηση κόστους. Γραναζωτοί δίσκοι: Παρέχουν ελεγχόμενη ισχύ στους τροχούς για ομαλή και ακριβή κίνηση. Σύστημα διπλής κίνησης: Συχνά χρησιμοποιείται για μεγαλύτερους γερανούς για εξασφάλιση ισορροπημένης κατανομής ισχύος.

Διαδρομές διαδρόμου; Κατασκευασμένο από χάλυβα υψηλής αντοχής ή υλικό ποιότητας σιδηροτροχιάς για να χειρίζεται το βάρος του γερανού και να εξασφαλίζει μακροχρόνια αντοχή. Συστήματα ελέγχου; Λειτουργία μέσω: Κρεμαστό έλεγχο: Ενσύρματο χειριστήριο για ακριβή, χειροκίνητη λειτουργία. Ασύρματο τηλεχειριστήριο: Βελτιώνει την κινητικότητα και ασφάλεια για τους χειριστές. Εξοπλισμένο με χαρακτηριστικά ρύθμισης ταχύτητας για λεπτό έλεγχο των κινήσεων του ταξιδιού.

Προσκρουστήρες και διακόπτες ορίου; Τοποθετούνται στα άκρα του διαδρόμου για την αποφυγή συγκρούσεων και την προστασία του γερανού από υπερβολική κίνηση.

5.Μηχανισμός κίνησης τρόλεϊ

1) Στοιχεία του πλαισίου τρόλεϊ του μηχανισμού κίνησης τρόλεϊ· Η άκαμπτη δομή που στεγάζει τους τροχούς, το ανυψωτικό και τον κινητήρα (σε μηχανοκίνητα καροτσάκια). Συνήθως κατασκευάζεται από χάλυβα υψηλής αντοχής ή άλλα ανθεκτικά υλικά για να αντέχει το βάρος του φορτίου και τις δυναμικές δυνάμεις κατά τη λειτουργία.

2) Τροχοί τρόλεϊ; Σκοπός: Επιτρέπει στο καρότσι να κινείται ομαλά κατά μήκος της φλάντζας της κύριας δέσμης. Τύποι: Φλαντζωτοί τροχοί: Παρέχουν σταθερότητα πιάνοντας τη φλάντζα της δοκού και αποτρέποντας τον εκτροχιασμό. Επίπεδοι τροχοί: Χρησιμοποιούνται όταν υπάρχει εξωτερική ράγα οδήγησης ή τροχιά εξασφαλίζει ευθυγράμμιση. Κατασκευασμένο από σκληρυμένο χάλυβα ή άλλα υλικά ανθεκτικά στη φθορά για μακροζωία.Μηχανισμός κίνησης (για μηχανοκίνητα τρόλεϊ)

3) Κινητήρας: Τροφοδοτεί την κίνηση του τρόλεϊ, συχνά έναν ηλεκτροκινητήρα. Κιβώτιο ταχυτήτων: Μεταφέρει την ισχύ από τον κινητήρα στους τροχούς, εξασφαλίζοντας αποτελεσματική κίνηση. Μεταβλητές ταχύτητες κίνησης (VFD): Επιτρέπουν ρυθμιζόμενες ταχύτητες διαδρομής για ακριβή έλεγχο.

4) Συστήματα ελέγχου; Χειροκίνητος έλεγχος: Λειτουργία με αλυσίδα έλξης ή λαβές ώθησης/τραβήγματος (για μη μηχανοκίνητα καροτσάκια). Ηλεκτρικός έλεγχος: Λειτουργεί με κρεμαστά ή ασύρματα τηλεχειριστήρια για μηχανοκίνητα καροτσάκια. Μπορεί να περιλαμβάνει δυνατότητες ρύθμισης ταχύτητας και διακοπής έκτακτης ανάγκης για βελτιωμένη ασφάλεια.

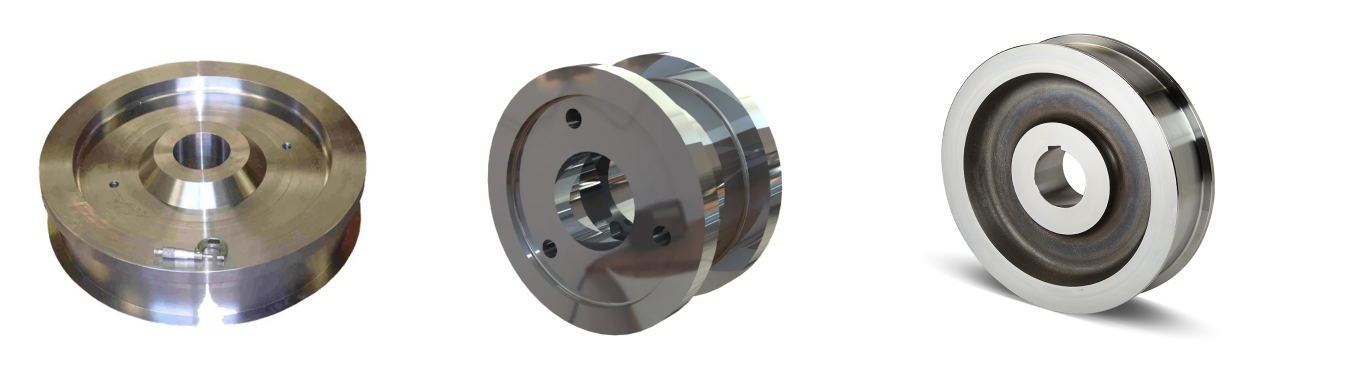

6.Τροχός γερανού

Βασικά χαρακτηριστικά της κατασκευής υψηλής αντοχής τροχών γερανού; Κατασκευασμένο από σκληρυμένο χάλυβα, κραματοποιημένο χάλυβα ή άλλα υλικά ανθεκτικά στη φθορά για αντοχή σε βαριά φορτία και επαναλαμβανόμενη χρήση. Σχεδιασμένο για να αντιστέκεται στην παραμόρφωση υπό υψηλή καταπόνηση και να διατηρεί την αντοχή στο χρόνο.

Σχεδιασμός φλάντζας; Οι περισσότεροι τροχοί γερανού έχουν φλάντζες για να εξασφαλίσουν ότι ο γερανός παραμένει ευθυγραμμισμένος στη δοκό ή στη ράγα διαδρόμου. Επιλογές μονής φλάντζας, διπλής φλάντζας ή χωρίς φλάντζα ανάλογα με την πίστα και την εφαρμογή.

Κατεργασία ακριβείας; Κατασκευάζεται με υψηλή ακρίβεια για να εξασφαλίζει ομαλή κύλιση, μειωμένη τριβή και ελάχιστη φθορά τόσο στους τροχούς όσο και στους τροχούς. Φέρουσα ικανότητα Εκτιμάται για να χειρίζεται συγκεκριμένα εύρη φορτίου, με χωρητικότητα που ποικίλλει από μερικούς τόνους έως αρκετές εκατοντάδες τόνους για βαριά - αιτήσεις για καθήκοντα.

Θερμική επεξεργασία; Πολλοί τροχοί γερανού υποβάλλονται σε θερμική επεξεργασία ή σκληρύνονται επιφανειακά για ενίσχυση της αντοχής, μείωση της φθοράς και παράταση της διάρκειας ζωής.

7. Γερανός γάντζος

1) Βασικά χαρακτηριστικά σύνθεσης υλικού γάντζου γερανού. Συνήθως κατασκευάζεται από κραματοποιημένο χάλυβα υψηλής αντοχής ή σφυρήλατο ανθρακούχο χάλυβα για εξασφάλιση ανθεκτικότητας και αντοχής στη φθορά, την παραμόρφωση και την καταπόνηση. Συχνά υποβάλλεται σε θερμική επεξεργασία για αύξηση σκληρότητας και αντοχής για εφαρμογές βαρέως τύπου .

2) Ικανότητα φόρτωσης; Σχεδιασμένο για να χειρίζεται φορτία που κυμαίνονται από εφαρμογές ελαφρού τύπου (μερικές εκατοντάδες κιλά) έως εργασίες βαρέως τύπου (εκατοντάδες τόνοι).

3) Σχεδιασμός γάντζου. Μονό άγκιστρο: Χρησιμοποιείται για ελαφρύτερα φορτία και απλές εργασίες ανύψωσης. Διπλός γάντζος: Παρέχει καλύτερη ισορροπία για την ανύψωση μεγαλύτερων ή ογκωδέστερων φορτίων.

4) Μηχανισμός μανδάλωσης Τα άγκιστρα διαθέτουν συχνά ένα μάνδαλο ασφαλείας που κλείνει το λαιμό του γάντζου για να αποτρέψει την τυχαία απεμπλοκή του φορτίου κατά την ανύψωση.

5) Μηχανική Ακρίβειας; Σχεδιασμένο με βέλτιστη καμπυλότητα αγκίστρου για να εξασφαλίσει ασφαλές κράτημα και να μειώσει τη συγκέντρωση πίεσης στο φορτίο.

Μοτέρ

Crane Travel Motor Βασικά χαρακτηριστικά των Crane Motors Οι κινητήρες υψηλής απόδοσης έχουν σχεδιαστεί για να παρέχουν μέγιστη απόδοση με ελάχιστη κατανάλωση ενέργειας. Συμβατότητα μεταβλητής συχνότητας (VFD) Επιτρέπει ομαλή επιτάχυνση και επιβράδυνση, ακριβή έλεγχο ταχύτητας και εξοικονόμηση ενέργειας.

Στιβαρή κατασκευή; Κατασκευασμένο για να αντέχει σε δύσκολες συνθήκες λειτουργίας, όπως σκόνη, θερμότητα και υγρασία. Συμπαγής σχεδιασμός; Τα ελαφριά σχέδια που εξοικονομούν χώρο συμβάλλουν στη βελτιστοποίηση της συνολικής δομής του γερανού.

Θερμική προστασία. Εξοπλισμένο με θερμικούς αισθητήρες για την αποφυγή υπερθέρμανσης και την εξασφάλιση αξιόπιστης λειτουργίας. Χαμηλός θόρυβος και κραδασμοί Οι κινητήρες υψηλής ποιότητας εξασφαλίζουν αθόρυβη λειτουργία και ελάχιστους κραδασμούς, μειώνοντας τη φθορά στα εξαρτήματα του γερανού.

Υψηλή απόδοση; Οι κινητήρες είναι σχεδιασμένοι να παρέχουν μέγιστη απόδοση με ελάχιστη κατανάλωση ενέργειας. Συμβατότητα μεταβλητής συχνότητας (VFD) Επιτρέπει την ομαλή επιτάχυνση και επιβράδυνση, τον ακριβή έλεγχο της ταχύτητας και την εξοικονόμηση ενέργειας.

Στιβαρή κατασκευή; Κατασκευασμένο για να αντέχει σε δύσκολες συνθήκες λειτουργίας, όπως σκόνη, θερμότητα και υγρασία. Συμπαγής σχεδιασμός; Τα ελαφριά σχέδια που εξοικονομούν χώρο συμβάλλουν στη βελτιστοποίηση της συνολικής δομής του γερανού.

.

Σύστημα συναγερμού ήχου και φωτός & διακόπτης ορίου

Σύστημα συναγερμού ήχου και φωτός Το σύστημα συναγερμού ήχου και φωτός ειδοποιεί τους εργαζομένους που βρίσκονται κοντά για την κίνηση του γερανού ή για πιθανούς κινδύνους για την ασφάλεια. Αποτελεί αναπόσπαστο μέρος του πρωτοκόλλου ασφαλείας του γερανού, διασφαλίζοντας τη συμμόρφωση με τα πρότυπα ασφάλειας στο χώρο εργασίας.

Βασικά χαρακτηριστικά του συστήματος συναγερμού Ηχικοί συναγερμοί (ήχος) Εκπέμπουν δυνατούς, διακριτούς προειδοποιητικούς ήχους στους χειριστές ειδοποίησης και στο κοντινό προσωπικό. Τα κοινά ηχητικά μοτίβα περιλαμβάνουν ηχητικό σήμα, σειρήνες ή φωνητικές ειδοποιήσεις. Η ένταση είναι ρυθμιζόμενη και συμμορφώνεται με τα πρότυπα βιομηχανικού θορύβου.

Οπτικοί συναγερμοί (Φως); Χρησιμοποιήστε φώτα LED που αναβοσβήνουν ή περιστρεφόμενους φάρους για να παρέχετε μια οπτική προειδοποίηση. Τα φώτα είναι συνήθως κόκκινα, πορτοκαλί ή μπλε για υψηλή ορατότητα.

Ενσωματωμένος έλεγχος Ενεργοποιείται αυτόματα κατά τη διάρκεια κρίσιμων λειτουργιών, όπως η διαδρομή του γερανού, η ανύψωση ή όταν ο γερανός πλησιάζει τα όρια. Ορισμένα συστήματα επιτρέπουν τη χειροκίνητη ενεργοποίηση για καταστάσεις έκτακτης ανάγκης.

Ανθεκτικό σχέδιο; Κατασκευασμένο για να αντέχει σε σκληρά περιβάλλοντα, συμπεριλαμβανομένης της σκόνης, της υγρασίας και των κραδασμών. Πλεονεκτήματα του συστήματος συναγερμού Ενισχυμένη ασφάλεια: Αποτρέπει συγκρούσεις ή ατυχήματα ειδοποιώντας το προσωπικό για τη λειτουργία του γερανού. Συμμόρφωση: Πληροί τις κανονιστικές απαιτήσεις για την ασφάλεια στο χώρο εργασίας.

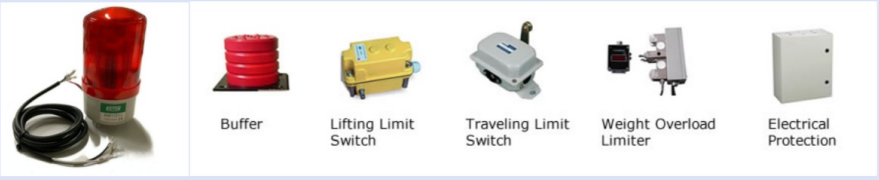

10.Συσκευές Ασφαλείας

1. Βασικές συσκευές ασφαλείας σε συσκευή προστασίας από υπερφόρτωση γερανού ελεύθερης γέφυρας Σκοπός: Εμποδίζει τον γερανό να ανυψώνει φορτία που υπερβαίνουν την ονομαστική του χωρητικότητα. Πώς λειτουργεί: Οι αισθητήρες παρακολουθούν το βάρος του φορτίου και η συσκευή ενεργοποιεί συναγερμό ή σταματά τη λειτουργία ανύψωσης εάν το φορτίο υπερβαίνει τα όρια ασφαλείας.

2) Διακόπτες ορίων Σκοπός: Περιορίστε την κίνηση του γερανού, του ανυψωτικού ή του τρόλεϊ εντός προκαθορισμένων ασφαλών ορίων. Τύποι: Διακόπτης ορίου ανύψωσης: Αποτρέπει την υπερβολική ανύψωση ή το υπερβολικό κατέβασμα του φορτίου. Διακόπτης ορίου τρόλεϊ: Σταματά το τρόλεϊ από το ταξίδι πέρα από την κύρια δέσμη του γερανού.Διακόπτης ορίου ταξιδιού: Περιορίζει την κίνηση του γερανού κατά μήκος του διαδρόμου για να αποτρέψει την υπέρβαση.

3) Σύστημα κατά της σύγκρουσης Σκοπός: Αποτρέπει τις συγκρούσεις μεταξύ πολλαπλών γερανών ή μεταξύ ενός γερανού και άλλων κατασκευών. Πώς λειτουργεί: Χρησιμοποιεί αισθητήρες υπέρυθρων ή λέιζερ για την ανίχνευση εμποδίων και αυτόματα επιβραδύνει ή σταματά τον γερανό.

4) Κουμπί διακοπής έκτακτης ανάγκης Σκοπός: Επιτρέπει στους χειριστές να σταματήσουν αμέσως όλες τις κινήσεις του γερανού σε περίπτωση έκτακτης ανάγκης. Πώς λειτουργεί: Στρατηγικά τοποθετημένα κουμπιά στο γερανό ή στο τηλεχειριστήριο αποσυνδέουν την παροχή ρεύματος στους κινητήρες όταν ενεργοποιούνται.

5) Σύστημα συναγερμού ήχου και φωτός Σκοπός: Προειδοποιεί τους εργαζόμενους για κινήσεις γερανού ή πιθανούς κινδύνους. Στοιχεία:

Ηχητικός συναγερμός: Εκπέμπει προειδοποιητικούς ήχους, όπως μπιπ ή σειρήνες. Οπτικός συναγερμός: Φώτα LED που αναβοσβήνουν ή περιστρεφόμενοι φάροι για προειδοποιήσεις υψηλής ορατότητας.

11. Λειτουργία ελέγχου

Κοινοί τρόποι ελέγχου για ανεξάρτητους γερανούς γέφυρας

Έλεγχος μενταγιόν; Επισκόπηση: Λειτουργεί με χρήση ενσύρματου μενταγιόν ελέγχου που κρέμεται από τον γερανό. Το μενταγιόν περιλαμβάνει κουμπιά ή χειριστήρια για τον έλεγχο των κινήσεων του γερανού. Πλεονεκτήματα: Άμεσος, ακριβής έλεγχος στις λειτουργίες του γερανού. Απλό και οικονομικό. Μειώνει την ανάγκη για εκτεταμένο χειριστή εκπαίδευση.

Τηλεχειριστήριο (Ασύρματο Έλεγχο) Επισκόπηση: Λειτουργεί με χρήση ασύρματης συσκευής χειρός, συνήθως εξοπλισμένη με χειριστήρια ή κουμπιά. Επικοινωνεί με το γερανό μέσω σημάτων ραδιοσυχνότητας (RF) ή υπέρυθρων (IR).

Έλεγχος καμπίνας (Καμπίνα χειριστή) Επισκόπηση: Ο γερανός λειτουργεί από μια κλειστή καμπίνα τοποθετημένη στη δομή του γερανού. Περιλαμβάνει joysticks, πίνακες ελέγχου και οθόνες για ολοκληρωμένο έλεγχο. Πλεονεκτήματα: Κατάλληλος για εργασίες μεγάλης κλίμακας ή περιβάλλοντα που απαιτούν συνεχή παρακολούθηση. Παρέχει εξαιρετική ορατότητα του χώρου εργασίας και του φορτίου. Διατηρεί τον χειριστή προστατευμένο από περιβαλλοντικούς κινδύνους όπως η σκόνη, θόρυβος και ακραίες θερμοκρασίες.

Αυτοματοποιημένος έλεγχος (ημιαυτόματα ή πλήρως αυτόματα συστήματα) Επισκόπηση: Χρησιμοποιεί προγραμματιζόμενους λογικούς ελεγκτές (PLC), αισθητήρες και λογισμικό για την αυτοματοποίηση των κινήσεων του γερανού. Μπορεί να είναι πλήρως αυτόματος (δεν απαιτείται είσοδος χειριστή) ή ημιαυτόματος (ο χειριστής ορίζει παραμέτρους και το σύστημα εκτελεί). Πλεονεκτήματα: Υψηλή ακρίβεια και απόδοση, ιδανικό για επαναλαμβανόμενες εργασίες όπως η επιμελητεία αποθήκης. Μειώνει τον κίνδυνο ανθρώπινου λάθους. Ενισχύει την παραγωγικότητα σε εργασίες μεγάλου όγκου.

Σκίτσο

Κύρια τεχνική

Ευελιξία στην εγκατάσταση. Ανεξάρτητα από τη δομή του κτιρίου: Ένας ανεξάρτητος γερανός γέφυρας δεν βασίζεται στη στήριξη ή το πλαίσιο του υπάρχοντος κτιρίου. Ιδανικός για εγκαταστάσεις όπου η δομική ενίσχυση δεν είναι εφικτή ή όπου ο υπερυψωμένος χώρος είναι περιορισμένος. Αρθρωτός σχεδιασμός: Εύκολο να μετατοπιστεί ή να επεκταθεί καθώς αλλάζουν οι ανάγκες της εγκατάστασης. Μπορεί να προσαρμοστεί για συγκεκριμένες διατάξεις ή λειτουργικές απαιτήσεις.

Οικονομική Λύση; Χαμηλότερη αρχική επένδυση: Αποφεύγει το κόστος ενίσχυσης κτιριακών κατασκευών ή εγκατάστασης εκτεταμένων συστημάτων υποστήριξης. Μειωμένο κόστος εγκατάστασης: Η γρήγορη και απλή εγκατάσταση ελαχιστοποιεί το χρόνο διακοπής λειτουργίας και το εργατικό κόστος. Μακροπρόθεσμη εξοικονόμηση: Η ανθεκτική κατασκευή και ο αποτελεσματικός σχεδιασμός μειώνουν τη συντήρηση και την επισκευή κόστος με την πάροδο του χρόνου.

Βελτιωμένη ασφάλεια και εργονομία Βελτιωμένη ασφάλεια στο χώρο εργασίας: Μειώνει την ανάγκη για χειροκίνητη ανύψωση, ελαχιστοποιώντας τον κίνδυνο τραυματισμού του χειριστή. Εξοπλισμένο με προηγμένα χαρακτηριστικά ασφαλείας, όπως τερματικούς διακόπτες, προστασία υπερφόρτωσης και συναγερμούς ήχου/φωτός. Εργονομικός σχεδιασμός: Κάνει τον χειρισμό υλικού πιο αποτελεσματικό και λιγότερο σωματικά απαιτητικό για τους χειριστές.

Υψηλής λειτουργικής απόδοσης ακριβής χειρισμός φορτίου: Παρέχει ομαλή και ακριβή ανύψωση, κατέβασμα και τοποθέτηση φορτίων. Αυξημένη παραγωγικότητα: Μειώνει τον χρόνο χειρισμού υλικού σε σύγκριση με χειροκίνητες μεθόδους ή περονοφόρα ανυψωτικά. Υποστηρίζει βαριά φορτία: Ικανότητα χειρισμού φορτίων από μερικές εκατοντάδες κιλά έως αρκετούς τόνους , ανάλογα με το σχέδιο.

5. Προσαρμόσιμο για την κάλυψη συγκεκριμένων αναγκών Προσαρμόσιμο σε διάφορες εφαρμογές: Κατάλληλο για ένα ευρύ φάσμα βιομηχανιών, συμπεριλαμβανομένων της κατασκευής, της αποθήκευσης, των γραμμών συναρμολόγησης και άλλων. Πολλαπλές διαμορφώσεις: Επιλογές για σχέδια με μονή ή διπλή δοκό, διαφορετικά ανοίγματα και ανύψωση χωρητικότητες.Επιλογές ελέγχου:Διατίθεται με μενταγιόν χειριστήριο, τηλεχειριστήριο ελέγχου ή ακόμα και αυτοματοποιημένα συστήματα για βελτιωμένη ευελιξία.

Ευελιξία στην εγκατάσταση Ανεξάρτητη από τη δομή του κτιρίου: Ένας ανεξάρτητος γερανός γέφυρας δεν βασίζεται στη στήριξη ή το πλαίσιο του υπάρχοντος κτιρίου. Ιδανικός για εγκαταστάσεις όπου η δομική ενίσχυση δεν είναι εφικτή ή όπου ο υπερυψωμένος χώρος είναι περιορισμένος. Αρθρωτός σχεδιασμός: Εύκολη μετατόπιση ή επέκταση ως Η εγκατάσταση χρειάζεται αλλαγή. Μπορεί να προσαρμοστεί για συγκεκριμένες διατάξεις ή λειτουργικές απαιτήσεις.

Οικονομική Λύση Χαμηλότερη αρχική επένδυση: Αποφεύγει το κόστος ενίσχυσης κτιριακών κατασκευών ή εγκατάστασης εκτεταμένων συστημάτων στήριξης. Μειωμένο κόστος εγκατάστασης: Η γρήγορη και απλή εγκατάσταση ελαχιστοποιεί το χρόνο διακοπής λειτουργίας και το εργατικό κόστος. Μακροπρόθεσμη εξοικονόμηση: Η ανθεκτική κατασκευή και ο αποτελεσματικός σχεδιασμός μειώνουν το κόστος συντήρησης και επισκευής με την πάροδο του χρόνου.

Βελτιωμένη ασφάλεια και εργονομία Βελτιωμένη ασφάλεια στο χώρο εργασίας: Μειώνει την ανάγκη για χειροκίνητη ανύψωση, ελαχιστοποιώντας τον κίνδυνο τραυματισμού του χειριστή. Εξοπλισμένο με προηγμένα χαρακτηριστικά ασφαλείας, όπως τερματικούς διακόπτες, προστασία υπερφόρτωσης και συναγερμούς ήχου/φωτός. Εργονομικός σχεδιασμός: Κάνει τον χειρισμό υλικού πιο αποτελεσματικό και λιγότερο σωματικά απαιτητικό για τους χειριστές.

Ακριβής χειρισμός φορτίου υψηλής λειτουργικής απόδοσης: Παρέχει ομαλή και ακριβή ανύψωση, κατέβασμα και τοποθέτηση φορτίων. Αυξημένη παραγωγικότητα: Μειώνει τον χρόνο χειρισμού υλικού σε σύγκριση με χειροκίνητες μεθόδους ή περονοφόρα ανυψωτικά. Υποστηρίζει βαριά φορτία: Ικανότητα χειρισμού φορτίων από μερικές εκατοντάδες κιλά έως αρκετούς τόνους , ανάλογα με το σχέδιο.

Προσαρμόσιμο για την κάλυψη συγκεκριμένων αναγκών Προσαρμόσιμο σε διάφορες εφαρμογές: Κατάλληλο για ένα ευρύ φάσμα βιομηχανιών, όπως η κατασκευή, η αποθήκευση, οι γραμμές συναρμολόγησης και άλλα. Πολλαπλές διαμορφώσεις: Επιλογές για σχέδια με μονή ή διπλή δοκό, διαφορετικά ανοίγματα και ανυψωτικές ικανότητες. Επιλογές ελέγχου: Διατίθεται με μενταγιόν, τηλεχειριστήριο ή ακόμη αυτοματοποιημένα συστήματα για βελτιωμένη ευελιξία.

1. Στάδιο σχεδιασμού: Προσδιορίστε τις παραμέτρους του γερανού, όπως το ονομαστικό φορτίο, το άνοιγμα και το ύψος ανύψωσης, σύμφωνα με τις ανάγκες του πελάτη και το εργασιακό περιβάλλον. Εκτελέστε λεπτομερή δομικό σχεδιασμό, συμπεριλαμβανομένης της κύριας δοκού, της τελικής δοκού, του γερανού, του μηχανισμού ανύψωσης κ.λπ., για να διασφαλίσετε ότι ο σχεδιασμός πληροί τα πρότυπα ασφαλείας και τις απαιτήσεις χρήσης. Επιλέξτε κατάλληλα υλικά σύμφωνα με το σχέδιο, συνήθως χάλυβα υψηλής αντοχής για να εξασφαλίσετε τη σταθερότητα και την ανθεκτικότητα της κατασκευής.

2. Στάδιο κατασκευής: Προετοιμάστε τις απαραίτητες πρώτες ύλες και εξαρτήματα σύμφωνα με τα σχέδια σχεδιασμού. Κόψτε, λυγίστε και διαμορφώστε τον χάλυβα για να προετοιμάσετε δομικά εξαρτήματα, όπως δοκούς πορείας και ακραίες δοκούς. Συγκολλήστε τα διάφορα εξαρτήματα και συναρμολογήστε τα σε μια συνολική δομή. Αυτό το βήμα απαιτεί εγγυημένη ποιότητα συγκόλλησης για να εξασφαλίσει αντοχή και σταθερότητα.

3. Κατεργασία: Κατεργασία βασικών εξαρτημάτων όπως κινητήρες, γρανάζια, ρουλεμάν κ.λπ. για να διασφαλιστεί ότι το μέγεθος και η ακρίβειά τους πληρούν τις απαιτήσεις. Η αντιδιαβρωτική επεξεργασία εξαρτημάτων, όπως η βαφή και ο γαλβανισμός, αυξάνει την αντοχή και την αισθητική του εξοπλισμού.

4. Εγκατάσταση ηλεκτρικού συστήματος: Εγκαταστήστε ηλεκτρικά εξαρτήματα όπως κινητήρες, ελεγκτές, διακόπτες, αισθητήρες και συστήματα συναγερμού. Συνδέστε και καλωδιώστε τα καλώδια για να εξασφαλίσετε την κανονική λειτουργία του ηλεκτρικού συστήματος.

5. Φάση συναρμολόγησης: Συναρμολογήστε όλα τα εξαρτήματα και τα συστήματα στο σύνολό τους, συνδέστε τον μηχανισμό ανύψωσης, τον μηχανισμό λειτουργίας τρόλεϊ και το σύστημα ελέγχου. Πραγματοποιήστε μια ολοκληρωμένη επιθεώρηση του συναρμολογημένου γερανού για να βεβαιωθείτε ότι όλα τα εξαρτήματα και τα συστήματα λειτουργούν σωστά και εκτελέστε προκαταρκτικό εντοπισμό σφαλμάτων.

6. Φάση δοκιμής: Εκτελέστε δοκιμή στατικού φορτίου στον γερανό για να ελέγξετε τη δομική αντοχή και σταθερότητα. Πραγματοποιήστε δυναμική δοκιμή στο γερανό, συμπεριλαμβανομένων δοκιμών ανύψωσης, κίνησης, πέδησης και άλλων λειτουργιών, για να διασφαλίσετε ότι η απόδοσή του πληροί τις απαιτήσεις σχεδιασμού. Ελέγξτε τις λειτουργίες των συσκευών ασφαλείας, όπως διακόπτες ορίου, προστασία υπερφόρτωσης κ.λπ., για να διασφαλίσετε την ασφάλεια του εξοπλισμού κατά τη λειτουργία.

7. Ποιοτικός έλεγχος: Εκτελέστε ποιοτικό έλεγχο σε κάθε σύνδεσμο στη διαδικασία παραγωγής για να διασφαλίσετε τη συμμόρφωση με τα πρότυπα του κλάδου και τις απαιτήσεις των πελατών. Καταγράψτε διάφορα δεδομένα και αποτελέσματα επιθεώρησης στη διαδικασία παραγωγής για μετέπειτα ιχνηλασιμότητα και ανάλυση.

8. Παράδοση και εγκατάσταση: Συσκευάστε και προετοιμάστε τον ολοκληρωμένο γερανό για μεταφορά για να διασφαλίσετε ότι δεν θα καταστραφεί κατά τη μεταφορά. Παραδώστε το γερανό στο χώρο του πελάτη για εγκατάσταση και πραγματοποιήστε επιτόπου εντοπισμό σφαλμάτων και αποδοχή. Παρέχετε εκπαίδευση λειτουργίας στους πελάτες για να διασφαλίσετε ότι είναι ικανοί στη χρήση και τη συντήρηση του γερανού.

Προβολή εργαστηρίου:

Η εταιρεία έχει εγκαταστήσει μια έξυπνη πλατφόρμα διαχείρισης εξοπλισμού, και έχει εγκαταστήσει 310 σετ (σετ) ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σετ (σετ), και το ποσοστό δικτύωσης εξοπλισμού θα φτάσει το 95%. Έχουν τεθεί σε χρήση 32 γραμμές συγκόλλησης, προγραμματίζεται η εγκατάσταση 50 και το ποσοστό αυτοματισμού ολόκληρης της σειράς προϊόντων έχει φτάσει το 85%.
