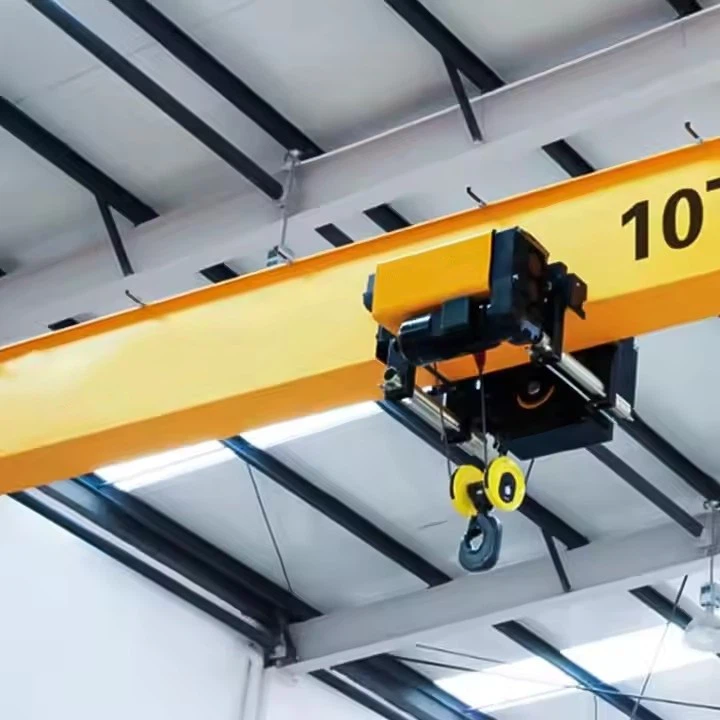

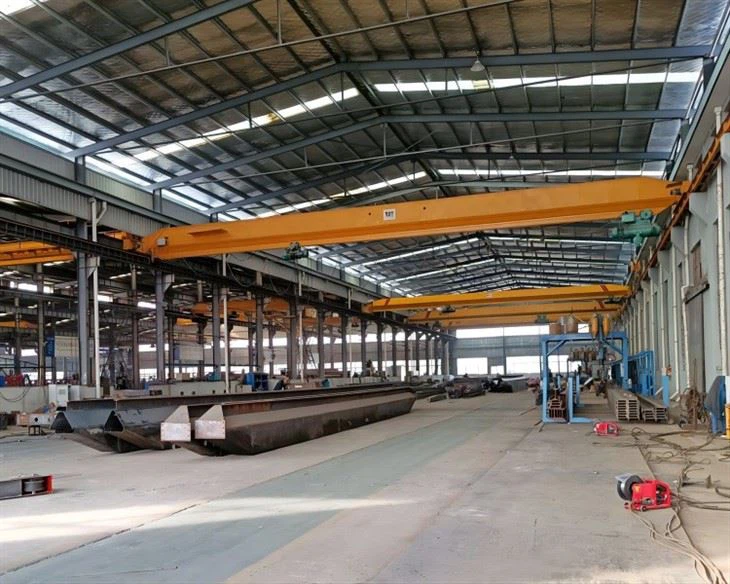

ΑΝΑΚΟΙΝΩΣΗ ΜΟΝΑΔΙΚΗ ΔΩΜΑΤΟΣ

Βασικά χαρακτηριστικά μιας ανάρτησης ενιαίας δοκού γερανού

✔ Underhung design- Ο γερανός τρέχει στην κάτω φλάντζα των δοκών διαδρόμου, οι οποίες είναι οι ίδιοι αιωρούνται από το ανώτατο όριο.
✔ Εξοικονόμηση χώρου- Δεν υπάρχει ανάγκη για πρόσθετες στήλες υποστήριξης, μεγιστοποίηση χώρου δαπέδου.
✔ Φως σε μεσαία υπηρεσία- συνήθως χρησιμοποιούνται για φορτία μέχρι10-15 τόνοι(ποικίλλει με βάση τη δομή).
✔ Αρθρωτό & ρυθμιζόμενο- Μπορεί να αναδιαμορφωθεί εάν αλλάξει η διάταξη.



Περιορισμοί και σκέψεις

⚠ Χαμηλότερη χωρητικότητα- Δεν είναι κατάλληλο για πολύ βαριά φορτία (συνήθως μέγιστο10-15 τόνοι).
⚠ Εξαρτάται από τη δύναμη της οροφής- Απαιτεί μια ισχυρή δομή εναέριας κυκλοφορίας.
⚠ Περιορισμένη διάρκεια- Καλύτερο για μικρότερες διαστάσεις (συνήθωςέως 30 πόδιαχωρίς ενίσχυση).



Πότε να επιλέξετε έναν γερανό μονής δοκού ανάρτησης;

✅ Χαμηλής αίθουσαςεγκαταστάσεις.
✅ Υπάρχουσα δομή οροφήςμπορεί να υποστηρίξει το φορτίο.
✅ Περιορισμοί προϋπολογισμού(χαμηλότερο κόστος από τους κορυφαίους γερανούς).
✅ Ελαφριά έως μέση υπηρεσίαανάγκες ανύψωσης (π.χ. καταστήματα μηχανών, αποθήκες).



Σύγκριση με άλλους τύπους γερανού

Χαρακτηριστικό	Ανάρτηση μεμονωμένη δοκός	Κορυφαία ενιαία δοκός	Γερανός
Δομή στήριξης	Οροφής	Ελεύθερα δοκάρια διαδρόμου	Υποστηριζόμενος από το πάτωμα
Μέγιστη χωρητικότητα	1-15 τόνοι	1-20 τόνοι	1 - 50+ τόνοι
Απαίτηση κεφαλής	Χαμηλός	Μέτριο έως ψηλά	Ψηλά
Κόστος εγκατάστασης	Χαμηλότερος	Άνω	Υψιστος
Κινητικότητα	Σταθερό (αλλά μετακινούμενο)	Σταθερός	Φορητός
Καλύτερος για	Χαμηλή εκκαθάριση, ελαφριά φορτία	Μεσαίου τύπου, μακρύτερα διασταυρώσεις	Υπαίθριος\/βαρύς τύπος







A ΑΝΑΚΟΙΝΩΣΗ ΜΟΝΑΔΙΚΗ ΔΩΜΑΤΟΣ(ονομάζεται επίσης έναενωμένος γερανός) αποτελείται από διάφορα βασικά στοιχεία που συνεργάζονται για να επιτρέψουν την ασφαλή και αποτελεσματική χειρισμό υλικών. Παρακάτω είναι μια λεπτομερής κατανομή των κύριων τμημάτων της:



1.

Λειτουργία: Παρέχει τη διαδρομή για να ταξιδέψει η γέφυρα γερανού.

Πληκτρολογώ:

Τα πρότυπα δέσμες Ι (π.χ. δέσμες S ή δέσμες W)

Κλειστό κομμάτι (διάδρομος τύπου κουτιού για ομαλότερη λειτουργία)

Βάση: Ανασταλεί από τη δομή οροφής\/οροφής χρησιμοποιώνταςράβδοι κρεμάστρων, αγκύλες ή σφιγκτήρες.

Βασικά χαρακτηριστικά:

Πρέπει να είναιεπίπεδο και παράλληλοςγια ομαλή κίνηση.

Συνήθως καλύπτειέως 30 πόδιαχωρίς πρόσθετη υποστήριξη.







2. Γέφυρας γέφυρας (ενιαία δοκός)

Λειτουργία: Η κύρια οριζόντια δέσμη που μεταφέρει τον ανυψωτήρα και το καροτσάκι.

Κατασκευή:

Κυλινδρωτή χαλύβδινη δέσμη Ι-δοκός

Κατασκευασμένη δοκός κιβωτίων (για βαρύτερα φορτία)

Βάση: Συνδεδεμένο μεφορτηγάΑυτή η βόλτα κατά μήκος των δοκών διαδρόμου.



3. End Trucks (Γέφυρας End Carriages)

Λειτουργία: Αφήστε τη γέφυρα να μετακινηθεί κατά μήκος των δοκών διαδρόμου.

Συστατικά:

Τροχοί(φλάντζα ή επίπεδη, ανάλογα με τον τύπο τροχιάς)

Μηχανισμός κίνησης(για μηχανοκίνητους γερανούς)

Προφυλακτήρα(Τελικές στάσεις για να αποφευχθεί η υπερβολική κυκλοφορία)



4. Hoist & Trolley

Λειτουργία: Οι ανελκυστήρες, οι χαμηλές και οι μετακινήσεις φορτίων οριζόντια κατά μήκος της δοκού.

Πληκτρολογώ:

Ηλεκτρική αλυσίδα(Κοινή για το φως\/μεσαίο καθήκον)

Ανελκυστήρας συρματόπλεγμα(για βαρύτερα φορτία)

Χειροκίνητος ανυψωτικός(χειροκίνητα για χρήση χαμηλής συχνότητας)

Καροτσάκι:

Μηχανοκίνητο ή ώθημα

Τρέχει στην κάτω φλάντζα της δοκού



5. Σύστημα ανάρτησης

Λειτουργία: Εξασφαλίζει τις δοκούς διαδρόμου στη δομή του εναέριας.

Συστατικά:

Ράβδοι κρεμάστρας(ράβδοι χαλύβδινης βιδών)

Ρυθμιζόμενες αγκύλες\/σφιγκτήρες(για ευθυγράμμιση)

Βάση οροφής(συγκολλημένες ή βιδωμένες σε στηρίγματα οροφής)

6. Ηλεκτρικό σύστημα

Συστατικά:

Τροφοδοσία: Σύστημα γιορτή, τροχούς καλωδίων ή ράβδους αγωγού.

Χειριστήρια: Σταθμός μενταγιόν (ενσύρματο) ή ασύρματο τηλεχειριστήριο.

Συσκευές ασφαλείας: Όρια διακόπτες, προστασία υπερφόρτωσης, στάση έκτακτης ανάγκης.



7. Οι προφυλακτήρες και οι στάσεις τέλος

Λειτουργία: Αποτρέψτε τη γέφυρα ή τον ανυψωτήρα από την υπερβολική κυκλοφορία.

Πληκτρολογώ:

Καουτσούκ ή προφυλακτήρες πολυουρεθάνης

Steel End στάσεις

8. Προαιρετικά αξεσουάρ

Συσκευές κάτω από το γάντζο(π.χ. μαγνήτες, αρπαγές, ράβδοι διανομής)

Αντιρολομικά συστήματα(για ακριβή τοποθέτηση φορτίου)

Κλίμακες γερανού(για ζύγιση φορτίων)



ΣΚΙΤΣΟ









Πλεονεκτήματα της ανάρτησης μεμονωμένων γερανών

Οι γερανοί διαδρομής μεμονωμένων δοκών (γερανούς Underhung) προσφέρουν διάφορα οφέλη, καθιστώντας τα ιδανικά για συγκεκριμένες βιομηχανικές εφαρμογές. Εδώ είναι τα βασικά πλεονεκτήματα:

1. Σχεδιασμός εξοικονόμησης χώρου

Χωρίς εμπόδια δαπέδου- Δεδομένου ότι ο γερανός αναστέλλεται από το ανώτατο όριο, δεν απαιτεί στήλες υποστήριξης, μεγιστοποιώντας το χώρο του δαπέδου.

Απαίτηση χαμηλής αίθουσας κεφαλής- Ιδανικό για εγκαταστάσεις με περιορισμούς ύψους.

2.

Χαμηλότερο κόστος εγκατάστασης- Δεν υπάρχει ανάγκη για ανεξάρτητες δομές υποστήριξης διαδρόμου.

Μειωμένη εργασία θεμελίωσης- Χρησιμοποιεί την υπάρχουσα υποστήριξη οροφής\/οροφής, εξοικονομώντας έξοδα πολιτικών μηχανικών.

3. Εύκολη εγκατάσταση και μετεγκατάσταση

Αρθρωτός σχεδιασμός- Μπορεί να αποσυναρμολογηθεί και να επανεγκατασταθεί σε μια νέα θέση, αν χρειαστεί.

Ταχύτερη ρύθμιση-απλούστερη από τις κορυφαίες γερανές, καθώς δεν απαιτεί στήλες διαδρόμου.

4. Ελαφρύ αλλά αποτελεσματικό

Κατάλληλο για φορτία ελαφρού έως μεσαίου(τυπικά1-15 τόνοι).

Ομαλή λειτουργία- Οι κλειστές διαδρόμους διαδρομής μειώνουν τους κραδασμούς και εξασφαλίζουν ακριβή κίνηση.

5. Εξαιρετικές εφαρμογές

Μπορεί να χρησιμοποιηθεί στοκτίρια χαμηλής εκκαθάρισηςόπου οι κορυφαίοι γερανοί είναι ανέφικτοι.

Συμβατός μεΧειροκίνητη ή ηλεκτρική ανύψωση, προσφέροντας ευελιξία στη λειτουργία.

6. Βελτιωμένη ασφάλεια και εργονομία

Μειωμένος κίνδυνος συγκρούσεων δαπέδου(Δεν υπάρχουν στήλες ή υποστηρίγματα δαπέδου).

Εργονομικός χειρισμός- Μειώνει το στέλεχος των εργαζομένων σε σύγκριση με τα περονοφόρα ανυψωτικά ή τη χειροκίνητη ανύψωση.

Εφαρμογές των γερανών ενιαίας δοκού ανάρτησης

Αυτοί οι γερανοί χρησιμοποιούνται ευρέως σε βιομηχανίες όπου η βελτιστοποίηση του χώρου και η ανύψωση του φωτός σε μεσαίο είναι προτεραιότητες. Οι κοινές εφαρμογές περιλαμβάνουν:

1.

Μονάδες αυτοκινήτων- Για κινούμενα μέρη κατά μήκος των γραμμών συναρμολόγησης.

Εργαστήρια κατεργασίας- Εργαλεία χειρισμού, καλούπια και εξαρτήματα.

2. Warehousing & Logistics

Φόρτωση\/εκφόρτωση- Μεταφορά συσκευασμένων προϊόντων σε κέντρα διανομής.

Εγκαταστάσεις αποθήκευσης- Μετακίνηση παλετών ή εμπορευματοκιβωτίων σε στενούς χώρους.

3. Καταστήματα συντήρησης και επισκευής

Συντήρηση εξοπλισμού- Ανυψωτικοί κινητήρες, γεννήτριες ή εξαρτήματα μηχανημάτων.

Συντήρηση αεροσκαφών\/οχημάτων- Χρησιμοποιείται σε υπόστεγα με περιορισμένο κεφάλαιο.

4. Βιομηχανία χαρτιού και εκτύπωσης

Χειρισμός ρολών χαρτιού, πινακίδες εκτύπωσης και βαριά εξαρτήματα μηχανημάτων.

5. Επεξεργασία τροφίμων και ποτών

Υγιεινά περιβάλλοντα- Επιλογές από ανοξείδωτο χάλυβα διαθέσιμες για καθαριστικά.

Γραμμές εμφιάλωσης\/συσκευασίας- Μετακίνηση πρώτων υλών και τελικών προϊόντων.

6. Μικρά εργαστήρια και μονάδες κατασκευής

Μεταλλικά καταστήματα- Ανυψωτικά φύλλα χάλυβα, δοκάρια και φωτιστικά συγκόλλησης.

Ξυλουργικές εγκαταστάσεις- Μεταφορά βαρέων ξυλείας ή εξαρτημάτων επίπλων.







1. Σχεδίαση και μηχανική
Σχεδιασμός προπαραγωγής:

Οι μηχανικοί αξιολογούν τις απαιτήσεις των πελατών (χωρητικότητα φόρτωσης, διαστάσεις, περιβάλλον).

Ο σχεδιασμός περιλαμβάνει λεπτομερή σχέδια, δομικούς υπολογισμούς, προδιαγραφές υλικού και χαρακτηριστικά ασφαλείας.

Το λογισμικό σχεδιασμού (CAD) και τα εργαλεία προσομοίωσης χρησιμοποιούνται για την ολοκλήρωση του σχεδιασμού του γερανού.

Διαδικασία έγκρισης:

Τα σχέδια εξετάζονται και εγκρίνονται τόσο από την ομάδα μηχανικών όσο και από τον πελάτη (εάν είναι απαραίτητο).

Η συμμόρφωση με τα σχετικά πρότυπα (ISO, FEM, CE κ.λπ.) εξασφαλίζεται.

2. Προμήθεια υλικού
Επιλογή πρώτων υλών:

Πλάκες χάλυβα υψηλής αντοχής (για την κύρια δοκό και δομικά εξαρτήματα).

Σφυρηλάτης χάλυβα ή κράμα χάλυβα για βασικά εξαρτήματα όπως άγκιστρα, τροχοί και άξονες.

Τα ηλεκτρικά εξαρτήματα όπως οι κινητήρες, οι διακόπτες, οι πίνακες ελέγχου και η καλωδίωση προέρχονται.

Τα προαιρετικά αξεσουάρ (π.χ., VFDs, συστήματα τηλεχειρισμού) παραγγέλλονται σύμφωνα με τις προδιαγραφές.

Δοκιμές υλικών:

Όλα τα υλικά υποβάλλονται σε επιθεώρηση ποιότητας, συμπεριλαμβανομένων των δοκιμών εφελκυσμού, των ελέγχων σκληρότητας και των επιθεωρήσεων συγκόλλησης.

Διατηρούνται πιστοποιήσεις και ανιχνευσιμότητα υλικών.

3. Κατασκευή κύριων εξαρτημάτων
Κύριος δοκός:

Η ενιαία δοκός κατασκευάζεται από πλάκες συγκολλημένου χάλυβα.

Η δοκός κόβεται, συγκολλείται και κατεργαστεί για να πληροί τις ακριβείς προδιαγραφές.

Η δέσμη δοκιμάζεται για δομική ακεραιότητα χρησιμοποιώντας μη καταστρεπτικές δοκιμές (NDT), όπως δοκιμές υπερήχων ή ακτίνων Χ.

Τελικά βαγόνια:

Τα τελικά καροτσάκια συγκολλούνται και συναρμολογούνται. Αυτές είναι οι δομές που επιτρέπουν στον γερανό να ταξιδεύει κατά μήκος των ράγων διαδρόμου.

Περιλαμβάνουν βάσεις κινητήρων, τροχούς και σημεία τοποθέτησης κιβωτίων ταχυτήτων.

Ανυψωμένος και καροτσάκι:

Η μονάδα ανύψωσης (μηχανισμός ανύψωσης) συναρμολογείται με τον κινητήρα, το σύστημα φρένων και το γάντζο.

Το σύστημα καροτσιού είναι κατασκευασμένο, το οποίο μεταφέρει τον ανυψωτήρα κατά μήκος της δέσμης δοκών.

4. Μηχανική συναρμολόγηση
Κύρια δοκάρια και τελικά καροτσάκια:

Η κύρια δοκός ανυψώνεται στη θέση του και συνδέεται με τα τελικά καροτσάκια για να σχηματίσει τη βασική δομή του γερανού.

Οι τροχοί και οι άξονες εγκαθίστανται στα τελικά καροτσάκια για να επιτρέψουν την κίνηση κατά μήκος του διαδρόμου.

Ταξιδιωτικός μηχανισμός:

Το σύστημα ταξιδιού του γερανού είναι εγκατεστημένο, το οποίο περιλαμβάνει τα συστήματα κινητήρα, κιβώτιο ταχυτήτων και ελέγχου που οδηγούν τον γερανό κατά μήκος των σιδηροτροχιών.

Εγκατάσταση καροτσάκι και ανυψωμένος:

Το σύστημα καροτσάκι τοποθετείται πάνω στη δοκό και συνδέεται με τον μηχανισμό ανύψωσης.

Τα άγκιστρα, τα συρματόσχοινα και τα τύμπανα ανυψωτικών είναι εγκατεστημένες.

5. Ηλεκτρικά και συστήματα ελέγχου
Καλωδίωση και σύνδεση:

Όλα τα ηλεκτρικά εξαρτήματα, συμπεριλαμβανομένου του κινητήρα, του πίνακα ελέγχου, των διακόπτη ορίων, των συναγερμών ασφαλείας και των φώτων, είναι ενσύρματα και συνδεδεμένοι στο σύστημα.

Εγκατάσταση συστήματος ελέγχου:

Το σύστημα ελέγχου είναι εγκατεστημένο, είτε ως τηλεχειριστήριο με κρεμαστό κόσμημα είτε ως τηλεχειριστήριο ραδιοφώνου (εάν καθορίζεται).

Οι μεταβλητές μονάδες συχνότητας (VFDs) εγκαθίστανται για ομαλή, ελεγχόμενη κίνηση (προαιρετικά).

Δοκιμές:

Τα ηλεκτρικά συστήματα υφίστανται διεξοδικές δοκιμές για να εξασφαλίσουν τη σωστή λειτουργία, την ασφάλεια και να συμμορφωθούν με τα πρότυπα.

Οι δοκιμές ηλεκτρικής μόνωσης και οι έλεγχοι σήματος ελέγχου πραγματοποιούνται.

6. Δοκιμές και ποιοτικός έλεγχος
Αρχική δοκιμή:

Ο γερανός τροφοδοτείται και οι στατικές δοκιμές εκτελούνται σε όλα τα εξαρτήματα για να ελέγξουν τη βασική λειτουργικότητα.

Η δοκιμή φόρτωσης γίνεται με τη σταδιακή ανύψωση ενός βάρους δοκιμής (συνήθως 125% της ονομαστικής χωρητικότητας φορτίου) για να ελέγξει την απόδοση του γερανού υπό πίεση.

Δυναμική δοκιμή:

Ο γερανός τρέχει σε όλες τις κινήσεις: ανύψωση, ταξιδεύοντας κατά μήκος του διαδρόμου και το κίνημα του τρόλεϊ.

Τα συστήματα ασφαλείας, όπως η προστασία υπερφόρτωσης, οι διακόπτες περιορισμού και τα συστήματα πέδησης, δοκιμάζονται διεξοδικά.

Διασφάλιση ποιότητας:

Μετά τις αρχικές δοκιμές, διεξάγεται τελική επιθεώρηση για να διασφαλιστεί ότι όλα τα στοιχεία πληρούν τις προδιαγραφές.

Ο γερανός επιθεωρείται για ελαττώματα στη συγκόλληση, τη ζωγραφική, τη συναρμολόγηση και την ευθυγράμμιση.

Τεκμηρίωση και πιστοποίηση:

Δημιουργούνται αναφορά απόδοσης και πιστοποίηση συμμόρφωσης.

Ο σειριακός αριθμός του γερανού καταγράφεται για μελλοντική παρακολούθηση συντήρησης.

7. Ζωγραφική και επιφανειακή επεξεργασία
Προετοιμασία επιφάνειας:

Όλες οι μεταλλικές επιφάνειες καθαρίζονται και επεξεργάζονται για να απομακρυνθούν η σκουριά και οι μολυντές.

Εφαρμόζονται επικαλύψεις κατά του διάσημο για να εξασφαλιστεί η μακροζωία.

Ζωγραφική:

Ο γερανός είναι βαμμένος με βιομηχανικά χρώματα, συνήθως με χρώματα υψηλής ορατότητας για ασφάλεια (π.χ. κίτρινο ή πορτοκαλί).

Η ανθεκτική στο καιρό χρώμα χρησιμοποιείται για εξωτερικούς γερανούς.

8. Τελική συναρμολόγηση και δοκιμές
Συνέλευση:

Όλα τα εξαρτήματα (κινητήρες, χειριστήρια, τροχοί, άγκιστρα) συναρμολογούνται και στερεώνονται με ασφάλεια.

Ο γερανός συναρμολογείται στην τελική του διαμόρφωση.

Τελική δοκιμή φόρτωσης:

Ο γερανός δοκιμάζεται υπό την πλήρη χωρητικότητα φορτίου (7 τόνους) για να εξασφαλιστεί η ομαλή λειτουργία και ο σωστός χειρισμός φορτίου.

Οποιεσδήποτε απαιτούμενες προσαρμογές γίνονται κατά τη διάρκεια αυτής της φάσης.

9. Συσκευασία και παράδοση
Προετοιμασία αποστολής:

Ο γερανός αποσυναρμολογείται σε μεταφερόμενα εξαρτήματα (αν είναι απαραίτητο) και συσκευάζεται με ασφάλεια για ναυτιλία.

Παρέχονται οδηγίες συναρμολόγησης, εγχειρίδια και άλλα απαραίτητα τεκμηρίωση.

Διανομή:

Ο γερανός παραδίδεται στην τοποθεσία του πελάτη, είτε πλήρως συναρμολογημένη είτε για τελική επιτόπια συναρμολόγηση, ανάλογα με την παραγγελία.

10. Εγκατάσταση και ανάθεση επιτόπου
Εγκατάσταση:

Ο γερανός είναι εγκατεστημένος στον ιστότοπο του πελάτη, συμπεριλαμβανομένης της σύνδεσης των συστημάτων διαδρόμου, ανύψωσης και ελέγχου.

Τελικές δοκιμές και εκπαίδευση:

Η ανάθεση γίνεται επιτόπου για να εξασφαλίσει ότι όλα λειτουργούν όπως αναμένεται.

Οι χειριστές εκπαιδεύονται με ασφαλή χρήση, βασική αντιμετώπιση προβλημάτων και συντήρηση.





Η εταιρεία έχει εγκαταστήσει μια πλατφόρμα διαχείρισης ευφυούς εξοπλισμού και έχει εγκαταστήσει 310 σετ (σύνολα) των ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σύνολα (σύνολα) και ο ρυθμός δικτύωσης εξοπλισμού θα φθάσει το 95%. 32 Γραμμές συγκόλλησης έχουν τεθεί σε χρήση, 50 προγραμματίζονται να εγκατασταθούν και έχει φτάσει ο ρυθμός αυτοματισμού ολόκληρης της σειράς προϊόντων.
