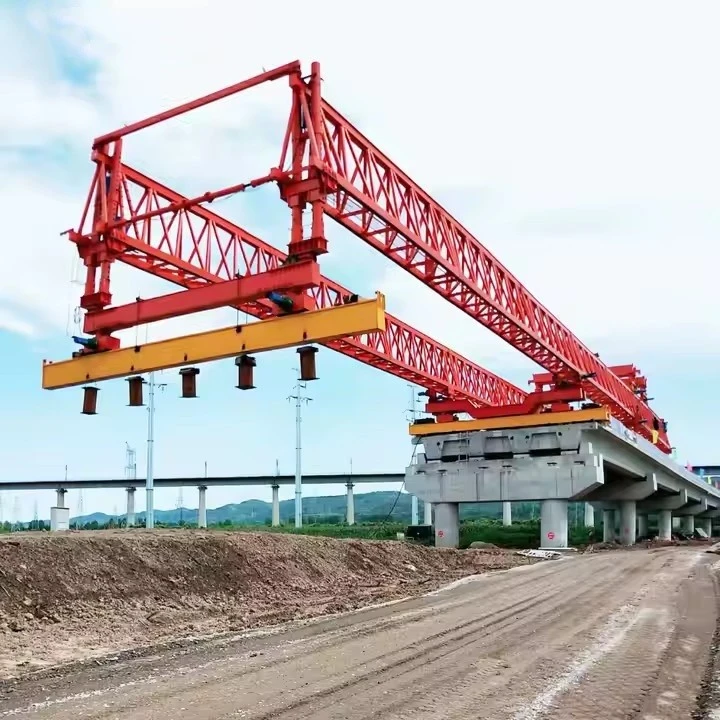

Εξοπλισμός εκτοξευτών γέφυρας 450 τόνων

Ένας εκτοξευτής γέφυρας 450 τόνων είναι ένας-βαρύς εξοπλισμός που χρησιμοποιείται στην κατασκευή γεφυρών, ιδιαίτερα για την εκτόξευση προκατασκευασμένων ή συναρμολογημένων τμημάτων γεφυρών στη θέση τους. Αυτά τα μηχανήματα είναι απαραίτητα για έργα υποδομής-μεγάλης κλίμακας, όπως υπερβάσεις αυτοκινητοδρόμων, σιδηροδρομικές γέφυρες και οδογέφυρες.





Ο εξοπλισμός εκτόξευσης γέφυρας 450- τόνων είναι ένα μηχάνημα βαρέως τύπου σχεδιασμένο για την αποτελεσματική εγκατάσταση μεγάλων τμημάτων γεφυρών, που χρησιμοποιείται συνήθως σε έργα υποδομής όπως αυτοκινητόδρομοι, σιδηρόδρομοι και αστικές υπερβάσεις. Ακολουθούν τα βασικά χαρακτηριστικά αυτού του εξοπλισμού:

1. Υψηλή χωρητικότητα φορτίου
Μπορεί να χειριστεί τμήματα γέφυρας βάρους έως και 450 τόνων, γεγονός που το καθιστά κατάλληλο για-κατασκευές γεφυρών μεγάλου ανοίγματος.

Ρυθμιζόμενο για διαφορετικές κατανομές φορτίου για εξασφάλιση σταθερότητας κατά την εκτόξευση.

2. Modular & Adjustable Design
Τα αρθρωτά στοιχεία επιτρέπουν την προσαρμογή για διάφορους τύπους γεφυρών (π.χ. δοκοί κουτιού, δοκοί Τ-, τμηματικές γέφυρες).

Ρυθμιζόμενα στηρίγματα και μύτες εκτόξευσης για να χωρέσουν διαφορετικές γεωμετρίες γεφυρών.

3. Προηγμένο Υδραυλικό Σύστημα
Υδραυλικοί γρύλοι-υψηλής ακρίβειας για ομαλή και ελεγχόμενη εκτόξευση.

Συγχρονισμένοι μηχανισμοί ανύψωσης και ώθησης για εξασφάλιση ομοιόμορφης κατανομής βάρους.

4. Κίνηση με αυτοπροώθηση ή βαρούλκο-
Ορισμένα μοντέλα χρησιμοποιούν αυτοκινούμενους μηχανισμούς (ερπυστριοφόρους ή τροχούς), ενώ άλλα βασίζονται σε συστήματα βαρούλκου-και-καλωδίων για κίνηση προς τα εμπρός.

Μπορεί να λειτουργήσει σε προσωρινές ράγες ή σε υπάρχοντα καταστρώματα γεφυρών.

5. Μηχανογραφημένο Σύστημα Ελέγχου
Αυτοματοποιημένη παρακολούθηση της κατανομής φορτίου, της ευθυγράμμισης και των επιπέδων τάσεων.

Σχόλια σε πραγματικό-χρόνο για την αποφυγή υπερφόρτωσης ή κακής ευθυγράμμισης.

6. Μηχανισμοί Ασφαλείας
Αποτυχία-ασφαλών συστημάτων πέδησης για την αποφυγή τυχαίας ολίσθησης.

Λειτουργίες έκτακτης διακοπής και προστασία υπερφόρτωσης.

7. Ευελιξία στις μεθόδους εκκίνησης
Μπορεί να εκτελέσει σταδιακή εκκίνηση (push-εκκίνηση) ή πλήρη-εκκίνηση ανάλογα με τις απαιτήσεις του έργου.

Κατάλληλο για ευθείες, καμπύλες ή κεκλιμένες γέφυρες.

8. Συμπαγές & Μεταφερόμενο
Σχεδιασμένο για εύκολη αποσυναρμολόγηση και μεταφορά μεταξύ εργοταξίων.

Ορισμένα μοντέλα διαθέτουν μηχανισμούς γρήγορης-συναρμολόγησης για μείωση του χρόνου εγκατάστασης.

9. Περιβαλλοντική προσαρμοστικότητα
Μπορεί να λειτουργήσει σε διάφορα εδάφη, όπως μαλακό έδαφος, απότομες πλαγιές ή πάνω από το νερό.

Ανθεκτικά υλικά- στις καιρικές συνθήκες για ανθεκτικότητα σε δύσκολες συνθήκες.

10. Απόδοση κόστους και χρόνου
Μειώνει την ανάγκη για βαρείς γερανούς, μειώνοντας το κόστος του έργου.

Επιταχύνει τα χρονοδιαγράμματα κατασκευής επιτρέποντας συνεχείς λειτουργίες εκτόξευσης.





Εξοπλισμός εκτοξευτή γεφυρών 450 τόνων – Τεχνικές προδιαγραφές
Γενική Περιγραφή
Σκοπός: Σχεδιασμένο για την εκτόξευση προκατασκευασμένων τμημάτων γεφυρών από σκυρόδεμα/χάλυβα, δοκούς ή δοκούς πλήρους-ανοίγματος έως 450 τόνους.

Τύπος: Σύστημα-αυτοεκκινούμενο, αρθρωτό ή σκελετό-.

Εφαρμογή: Κατάλληλο για κατασκευή αυτοκινητόδρομων, σιδηροδρόμων και γέφυρας μεγάλου-ανοίγματος.

Βασικές Τεχνικές Παράμετροι
Μέγιστη ικανότητα εκτόξευσης: 450 τόνοι (ανά τμήμα/δοκός)

Εύρος εμβέλειας: Ρυθμιζόμενο (συνήθως 20m – 60m, ανάλογα με τη διαμόρφωση)

Ταχύτητα εκκίνησης: 3–10 m/min (υδραυλική/ηλεκτρική κίνηση)

Πλάτος εργασίας: Ρυθμιζόμενο για να ταιριάζει με το πλάτος του καταστρώματος της γέφυρας (π.χ. 10m – 20m)

Ύψος ανύψωσης: Ρυθμιζόμενο (π.χ. 5 m – 30 m πάνω από το έδαφος)

Τροφοδοτικό: Γεννήτρια ντίζελ ή εξωτερική ηλεκτρική ισχύς (π.χ. 380V, 50Hz, 100kW+)

Υδραυλικά & Ηλεκτρικά Συστήματα
Υδραυλική πίεση: 25–35 MPa

Χωρητικότητα αντλίας: 50–100 L/min

Σύστημα ελέγχου: Τηλεχειριζόμενο-με κλειδώματα ασφαλείας.

Αισθητήρες: Παρακολούθηση φορτίου, αισθητήρες κλίσης και ανάδραση ευθυγράμμισης.

Χαρακτηριστικά Ασφαλείας
Προστασία υπερφόρτωσης (αυτόματη απενεργοποίηση σε Χωρητικότητα μεγαλύτερη ή ίση με 110%).

Σύστημα πέδησης έκτακτης ανάγκης.

Αντιολισθητικός μηχανισμός κλειδώματος.

Αντοχή στον άνεμο: Σταθερή έως Κλίμακα Μποφόρ 6 (12,5 m/s).

Κινητικότητα & Εγκατάσταση
Μεταφορά: Αρθρωτός σχεδιασμός για εύκολη αποσυναρμολόγηση (κοντέινερ).

Χρόνος συναρμολόγησης: 7–14 ημέρες (ανάλογα με τις συνθήκες του χώρου).

Σύστημα τροχιάς/σιδηροτροχιάς: Προαιρετικό για διαμήκη κίνηση.

Περιβαλλοντικές & Λειτουργικές Συνθήκες
Θερμοκρασία λειτουργίας: -20 βαθμοί έως +50 βαθμοί .

Υγρασία: Έως 90% χωρίς-συμπύκνωση.

Πίεση έδρασης εδάφους: Μικρότερη ή ίση με 150 kPa (απαιτείται προετοιμασμένη βάση).

Συμμόρφωση & Πρότυπα
Κωδικοί σχεδιασμού: EN 1993, AASHTO, BS ή{1}}ειδικά πρότυπα έργου.

Πρότυπα ασφαλείας: Πιστοποιημένο OSHA/CE.

Ποιοτικός έλεγχος: NDT (UT/MT) για κρίσιμες συγκολλήσεις.





Ένας εκτοξευτής γέφυρας 450-τόνων είναι ένας εξοπλισμός βαρέως τύπου που χρησιμοποιείται στην κατασκευή, ιδιαίτερα για την εκτόξευση δοκών ή τμημάτων σε έργα κατασκευής γεφυρών. Παρακάτω είναι τα βασικά στοιχεία που βρίσκονται συνήθως σε ένα τέτοιο σύστημα:

1. Κύρια δοκός εκτόξευσης (μύτη εκτόξευσης)
Η κύρια δομική δοκός που υποστηρίζει και τοποθετεί τμήματα γεφυρών.

Συχνά αρθρωτό για εύκολη μεταφορά και συναρμολόγηση.

2. Υδραυλικό σύστημα εκτόξευσης
Υδραυλικοί γρύλοι/προωστήρες – Παρέχετε την ώθηση για να μετακινήσετε τον εκτοξευτή προς τα εμπρός.

Υδραυλικοί κύλινδροι – Χρησιμοποιούνται για ανύψωση και ρύθμιση τμημάτων.

Αντλιοστάσιο – Τροφοδοτεί το υδραυλικό σύστημα.

3. Σύστημα υποστήριξης & ρουλεμάν
Προσωρινά στηρίγματα/προβλήτες – Κρατήστε τον εκτοξευτή κατά τη διάρκεια των εργασιών.

Ρουλεμάν ολίσθησης – Επιτρέψτε την ομαλή διαμήκη κίνηση.

Ρυθμιζόμενα πόδια – Για διορθώσεις ύψους και ευθυγράμμισης.

4. Εξοπλισμός Ανύψωσης & Χειρισμού
Βαρούλκα & ανυψωτικά – Για ανύψωση προκατασκευασμένων τμημάτων.

Εξαρτήματα γερανού – Βοηθητικοί μηχανισμοί ανύψωσης.

5. Σύστημα καθοδήγησης & ευθυγράμμισης
Πλευρικοί οδηγοί – Διασφαλίστε τη σωστή τοποθέτηση.

Εργαλεία λέιζερ/οπτικής ευθυγράμμισης – Για τοποθέτηση με ακρίβεια.

6. Σύστημα ελέγχου
PLC (Programmable Logic Controller) – Αυτοματοποιεί τις κινήσεις.

Τηλεχειριστήριο – Επιτρέπει τις ρυθμίσεις του χειριστή από ασφαλή απόσταση.

Αισθητήρες και συστήματα ανάδρασης – Παρακολούθηση του φορτίου, της ευθυγράμμισης και της σταθερότητας.

7. Διαρθρωτικό Πλαίσιο
Δακτύλιοι & δοκοί – Παρέχουν ακαμψία και κατανομή φορτίου.

Πείροι και μπουλόνια σύνδεσης – Ασφαλίστε αρθρωτά τμήματα.

8. Βοηθητικά Εξαρτήματα
Προστατευτικά/σταθεροποιητές – Αποτρέψτε την ανατροπή κατά τη λειτουργία.

Διάδρομοι πεζών και ράγες ασφαλείας – Για πρόσβαση και ασφάλεια των εργαζομένων.

Αντίβαρα – Ισορροπήστε το σύστημα κατά την εκτόξευση.

9. Μονάδα τροφοδοσίας
Γεννήτρια ντίζελ ή ηλεκτροκινητήρας – Τροφοδοτεί υδραυλικά συστήματα και συστήματα ελέγχου.

10. Εξαρτήματα μεταφοράς και ανέγερσης
Καρότσια μεταφοράς – Μετακινήστε τα τμήματα στη θέση τους.

Καρότσια εκτόξευσης – Βοηθά στην ώθηση των στοιχείων της γέφυρας προς τα εμπρός.









Ένας εκτοξευτής γέφυρας 450-τόνων είναι ένα μηχάνημα βαρέως-που χρησιμοποιείται για την κατασκευή γεφυρών, ειδικά σε έργα υποδομής μεγάλης κλίμακας όπως αυτοκινητόδρομοι, σιδηρόδρομοι και συστήματα αστικής συγκοινωνίας. Ακολουθούν ορισμένα βασικά πλεονεκτήματα της χρήσης τέτοιου εξοπλισμού:

1. Υψηλή χωρητικότητα φορτίου
Μπορεί να χειριστεί προκατασκευασμένα τμήματα γέφυρας, δοκούς και βαριά υλικά (έως 450 τόνους), μειώνοντας την ανάγκη για πολλαπλούς γερανούς ή στηρίγματα.

Κατάλληλο για γέφυρες μεγάλου-ανοίγματος και βαριές κατασκευές από σκυρόδεμα/χάλυβα.

2. Αποδοτικότητα & Ταχύτητα
Ταχεία συναρμολόγηση και εκτόξευση τμημάτων γέφυρας, επιτάχυνση των χρονοδιαγραμμάτων του έργου.

Ο αρθρωτός σχεδιασμός επιτρέπει γρήγορες ρυθμίσεις για διαφορετικές διαμορφώσεις γεφυρών.

Μειώνει τη χειρωνακτική εργασία και επιταχύνει την κατασκευή σε σύγκριση με τις παραδοσιακές μεθόδους.

3. Ακρίβεια & Ασφάλεια
Τα υδραυλικά συστήματα{0}}ελεγχόμενα από υπολογιστή διασφαλίζουν την ακριβή τοποθέτηση των τμημάτων της γέφυρας.

Ελαχιστοποιεί το ανθρώπινο λάθος και ενισχύει τη δομική ευθυγράμμιση.

Σταθερό και ασφαλές κατά τη λειτουργία, μειώνοντας τους κινδύνους ατυχημάτων.

4. Ευελιξία
Προσαρμόζεται σε διάφορους τύπους γεφυρών (κουτιά δοκάρια, δοκοί Τ-, τμηματικές γέφυρες).

Μπορεί να εργαστεί σε διαφορετικά εδάφη (αστικά, ορεινά, πάνω από ποτάμια ή αυτοκινητόδρομους).

Ρυθμιζόμενα στηρίγματα και μύτες εκτόξευσης για διαφορετικές γεωμετρίες γεφυρών.

5. Κόστος-Αποτελεσματικότητα
Μειώνει την εξάρτηση από πολλαπλούς γερανούς και δομές στήριξης, μειώνοντας το κόστος ενοικίασης εξοπλισμού.

Ελαχιστοποιεί τις κυκλοφοριακές διακοπές (χρήσιμο για αστικά έργα) επιτρέποντας ταχύτερη κατασκευή.

Μακροπρόθεσμη-αντοχή και επαναχρησιμοποίηση σε πολλά έργα.

6. Μειωμένες Περιβαλλοντικές Επιπτώσεις
Λιγότερο-χύσιμο σκυροδέματος στην τοποθεσία (εάν χρησιμοποιείτε προκατασκευασμένα τμήματα), μειώνοντας τη ρύπανση.

Χαμηλότερος θόρυβος και κραδασμοί σε σύγκριση με τις παραδοσιακές-μεθόδους οδήγησης.

Η αποτελεσματική χρήση υλικών ελαχιστοποιεί τα απόβλητα.

7. Αυτοματισμός & Τηλεχειριστήριο
Ορισμένα μοντέλα διαθέτουν αυτοματοποιημένο χειρισμό τμημάτων και απομακρυσμένη παρακολούθηση.

Ενισχύει την ασφάλεια των εργαζομένων μειώνοντας την άμεση έκθεση σε επικίνδυνες ζώνες.





Ο εξοπλισμός εκτόξευσης γέφυρας 450- τόνων είναι ένα μηχάνημα βαρέως-που χρησιμοποιείται για την κατασκευή μεγάλων-γεφυρών ανοιγμάτων, ιδιαίτερα στην προκατασκευασμένη τμηματική κατασκευή γεφυρών, την εκτόξευση δοκών και την ανέγερση ανοιγμάτων-με άνοιγμα. Παρακάτω είναι οι βασικές εφαρμογές και τα χαρακτηριστικά του:

Εφαρμογές:
Προκατασκευασμένες τμηματικές γέφυρες

Χρησιμοποιείται για την εκτόξευση προκατασκευασμένων τμημάτων από σκυρόδεμα (με βάρος έως 450 τόνους) για οδογέφυρες, γέφυρες αυτοκινητοδρόμων και σιδηροδρομικές γέφυρες.

Συνήθης στις μεθόδους κατασκευής ισορροπημένου προβόλου ή span-by-span.

Εκτόξευση δοκών (Box Girders, I-Girders, U-Girders)

Χειρίζεται δοκούς από βαρύ προεντεταμένο σκυρόδεμα ή χαλύβδινες δοκούς για γέφυρες μεγάλου-ανοίγματος.

Κατάλληλο για εκτόξευση δοκών πάνω από ποτάμια, κοιλάδες ή αυτοκινητόδρομους χωρίς ενδιάμεσα στηρίγματα.

Αστικοί υπερυψωμένοι αυτοκινητόδρομοι & γέφυρες μετρό

Αποτελεσματικό σε αστικές περιοχές με κυκλοφοριακή συμφόρηση όπου οι παραδοσιακοί γερανοί δεν μπορούν να λειτουργήσουν.

Επιτρέπει τη γρήγορη κατασκευή με ελάχιστη διακοπή της κυκλοφορίας.

Γέφυρες Ορεινών & Σύνθετων Εδάφους

Ιδανικό για ανώμαλα εδάφη, βαθιές κοιλάδες ή ψηλές προβλήτες όπου οι συμβατικές μέθοδοι δεν είναι πρακτικές.

Μπορεί να λειτουργήσει με αυτο-αυτοεκκινούμενες βάσεις για απότομες κλίσεις.

Σιδηροδρομικές γέφυρες και σιδηροδρομικές γέφυρες υψηλής{{0}ταχύτητας

Χρησιμοποιείται σε σιδηροδρομικά έργα υψηλής ταχύτητας-που απαιτούν ευθυγράμμιση με ακρίβεια βαρέων τμημάτων γεφυρών.





Η παραγωγή ενός Εξοπλισμού Εκτόξευσης Γέφυρας 450-τόνων περιλαμβάνει μια σύνθετη διαδικασία κατασκευής πολλαπλών σταδίων που απαιτεί μηχανική ακρίβειας, βαριά κατασκευή και αυστηρό ποιοτικό έλεγχο. Ακολουθεί μια δομημένη διαδικασία παραγωγής:

1. Σχεδιασμός & Μηχανική
Εννοιολογική σχεδίαση: Ορίστε την ικανότητα φόρτωσης (450 τόνοι), το μήκος του ανοίγματος, την κινητικότητα και τον μηχανισμό ανάπτυξης.

Αναλυτική Μηχανική:

Δομική ανάλυση (FEA για τάσεις, παραμόρφωση και δυναμικά φορτία).

Σχεδιασμός υδραυλικού/πνευματικού συστήματος (για μηχανισμό εκτόξευσης).

Μοντελοποίηση CAD (AutoCAD, SolidWorks ή παρόμοια).

Κανονιστική συμμόρφωση: Διασφαλίστε τη συμμόρφωση με τα πρότυπα AASHTO, EN 1993 ή άλλα πρότυπα κατασκευής γεφυρών.

2. Προμήθεια Υλικών
Χάλυβας υψηλής αντοχής-: ASTM A572 βαθμού 50 ή ισοδύναμο για κύριες δοκούς.

Υδραυλικά εξαρτήματα: Αντλίες, κύλινδροι και βαλβίδες ελέγχου.

Ηλεκτρονικά: Αισθητήρες, PLC και συστήματα τηλεχειρισμού.

Αναλώσιμα συγκόλλησης: Πιστοποιημένα ηλεκτρόδια AWS-για αρμούς υψηλής- αντοχής.

3. Διαδικασία Κατασκευής
Α. Δομική Κατασκευή
Κοπή & κατεργασία:

Κοπή πλάσματος/οξυ{0}}καυσίμου χαλύβδινων πλακών.

CNC μηχανική κατεργασία για εξαρτήματα ακριβείας (καρφίτσες, αρμοί).

Συναρμολόγηση δοκών:

δοκοί κιβωτίου συγκόλλησης ή τμήματα ζευκτών (συγκόλληση με βυθισμένο τόξο για χοντρές πλάκες).

Σκληρυντικό και προσάρτηση διαφράγματος.

Κατασκευή φορέων & πλαισίου:

Βαρέα-άξονες, τροχοί και συστήματα ανάρτησης.

Β. Μηχανολογικά Συστήματα
Μηχανισμός εκκίνησης:

Συναρμολόγηση υδραυλικών κριών, βαρούλκων και κυλίνδρων.

Τοποθέτηση τηλεσκοπικών βραχιόνων για σταδιακή εκτόξευση.

Σύστημα κίνησης:

Ενσωμάτωση κινητήρα/πακέτο ισχύος (ντίζελ ή ηλεκτρικό).

Ρύθμιση κιβωτίου ταχυτήτων και μετάδοσης.

Γ. Ηλεκτρικά & Συστήματα Ελέγχου
Εγκατάσταση καλωδίωσης.

Προγραμματισμός PLC για αυτοματοποιημένη ανάπτυξη.

Αισθητήρες παρακολούθησης φορτίου (μετρητές καταπόνησης, αισθητήρες πίεσης).

4. Ποιοτικός Έλεγχος & Δοκιμές
Επιθεωρήσεις NDT:

Δοκιμή υπερήχων (UT) ή ακτινογραφία για κρίσιμες συγκολλήσεις.

Επιθεώρηση μαγνητικών σωματιδίων (MPI) για επιφανειακές ρωγμές.

Δοκιμή φόρτωσης:

Δοκιμή στατικού φορτίου (1,25x φορτίο σχεδιασμού, δηλαδή 562,5 τόνοι).

Δυναμική δοκιμή (προσομοιωμένοι κύκλοι εκτόξευσης γέφυρας).

Λειτουργικοί έλεγχοι:

Δοκιμές πίεσης υδραυλικού συστήματος.

Αποτυχία συστήματος ελέγχου-χρηματοκιβώτια.

5. Συναρμολόγηση & Ένταξη
Τοποθετήστε μηχανικά συστήματα στο σασί.

Συνδέστε υδραυλικές γραμμές και ηλεκτρικά χειριστήρια.

Τελικοί έλεγχοι ευθυγράμμισης για ράγες/δοκούς εκτόξευσης.

6. Βαφή & Αντιδιαβρωτική Προστασία
Προετοιμασία Επιφάνειας: Αμμοβολή (πρότυπο SA 2.5).

Επένδυση:

Εποξειδικό αστάρι + τελική επίστρωση πολυουρεθάνης.

Επιστρώσεις-πλούσιες σε ψευδάργυρο για περιοχές με υψηλή{{1} διάβρωση.

7. Εργοστασιακή δοκιμή αποδοχής (FAT)
Επιθεώρηση πελάτη υπό συνθήκες λειτουργίας.

Έλεγχος τεκμηρίωσης (κούτσουρα συγκόλλησης, αναφορές δοκιμών).

8. Μεταφορά & Θέση σε λειτουργία
Αποσυναρμολόγηση (αν είναι αρθρωτό) για μεταφορά.

Επανασυναρμολόγηση και λειτουργική επαλήθευση-στον ιστότοπο.

Εκπαίδευση χειριστή.
