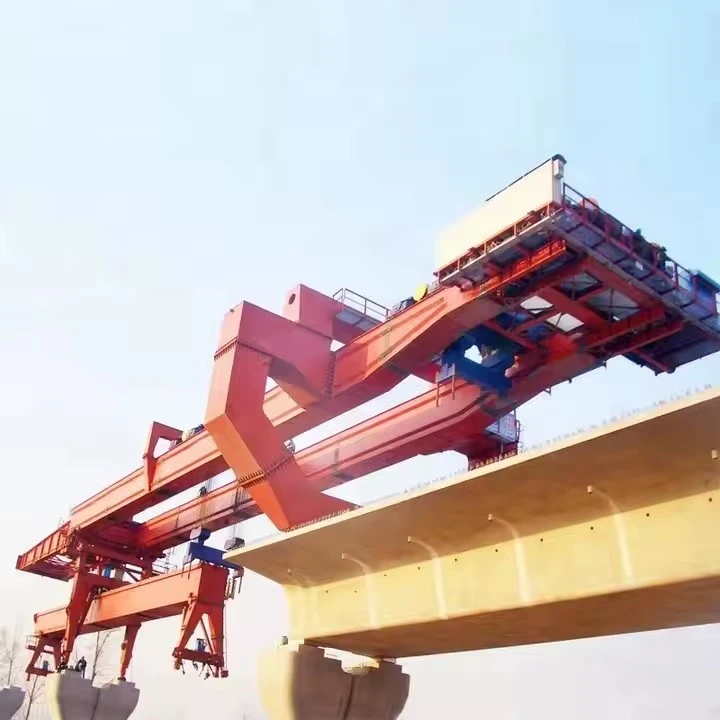

Εξοπλισμός εκτοξευτών γέφυρας 160 τόνων

A Εξοπλισμός εκτοξευτών γέφυρας 160 τόνωνείναι ένα μηχάνημα βαρέως-που χρησιμοποιείται για την αποτελεσματική εγκατάσταση προκατασκευασμένων τμημάτων γέφυρας ή δοκών.







🔩 Βασικά χαρακτηριστικά του εξοπλισμού εκτόξευσης γέφυρας 160 τόνων

Υψηλή χωρητικότητα φορτίου

Σχεδιασμένο για χειρισμό160 τόνοιβάρους δοκού.

Κατάλληλο για προκατασκευασμένες γέφυρες τμηματικής και κιβωτίου δοκού.

Αρθρωτό και προσαρμόσιμο σχέδιο

Αρθρωτή δομήγια εύκολη συναρμολόγηση, αποσυναρμολόγηση και μεταφορά.

Μπορεί να προσαρμοστεί σε διαφορετικάεκτείνεται η γέφυρα, συνήθως 20-50μ.

Υδραυλικό Σύστημα

Εξοπλισμένο μευδραυλικοί γρύλοι και κύλινδροιγια ανύψωση, ώθηση και ευθυγράμμιση δοκών.

Εξασφαλίζει ομαλή και ακριβή τοποθέτηση.

Δομή σκελετού διπλού δοκού

Ισχυρόςbox-type girderσχεδιασμός για υψηλή αντοχή και σταθερότητα.

Οι διπλές κύριες δοκοί υποστηρίζουν την ασφαλή οριζόντια και κάθετη κίνηση.

Δυνατότητα ανοίγματος γέφυρας

Δυνατότητα εκτόξευσης δοκών από πάνωγέφυρες πολλαπλών-ανοιγμάτων, συμπεριλαμβανομένωναπλά υποστηριζόμενα και συνεχόμενα ανοίγματα.

Έξυπνο σύστημα ελέγχου

PLC{0}}ελεγχόμενη λειτουργίαμε τηλεχειριστήριο και χειροκίνητες επιλογές.

Παρακολούθηση-σε πραγματικό χρόνο και ασφάλειες.

Ρυθμιζόμενη γωνία εκκίνησης

Μπορεί να χειρουργήσεικαμπύλες, λοξές και επικλινείς γέφυρες, χάρη στη ρυθμιζόμενη γωνιακή κίνηση.

Συστήματα Ασφαλείας

Περιλαμβάνειπροστασία υπερφόρτωσης, φρένα έκτακτης ανάγκης, διακόπτες ορίου καιαποτυχία-ασφαλείς μηχανισμοί.

Σύστημα κατά-σύγκρουσης μεταξύ εξαρτημάτων.

Αποτελεσματική ταχύτητα εκκίνησης

Βελτιστοποιημένο για γρήγορη και ασφαλή εκτόξευση δοκών, μειώνοντας τον χρόνο κατασκευής της γέφυρας.

Προσαρμοστικότητα εδάφους

Μπορεί να χειρουργήσεισύνθετα εδάφησυμπεριλαμβανομένων των αυτοκινητοδρόμων, των σιδηροδρόμων και των ορεινών περιοχών.

Χαρακτηριστικά Προστασίας Περιβάλλοντος

Μηχανισμοί χαμηλού θορύβου,-ενεργειακά αποδοτικοί κινητήρες και μηχανισμοί μείωσης της σκόνης-.

Συμμόρφωση και Πρότυπα

Κατασκευάζεται σύμφωνα μεδιεθνή πρότυπα ασφάλειας και ποιότητας(π.χ. FEM, ISO, CE).





Είδος	Προσδιορισμός
Ονομαστική ανυψωτική ικανότητα	160 τόνοι
Κατάλληλος τύπος δοκών	Προκατασκευασμένη δοκός από σκυρόδεμα (Ι-δοκός, Τ-δοκός, δοκός κιβωτίου)
Max Girder Span	Έως 50 μέτρα
Εύρος μήκους δοκών	20-50 μέτρα
Μέγιστο πλάτος δοκών	3,0 μέτρα
Ύψος ανύψωσης τρόλεϊ	15-20 μέτρα
Μέθοδος εκκίνησης	Εμπρός/Πίσω Εκκίνηση ή Πλαϊνή τροφοδοσία
Τύπος τρόλεϊ	Μηχανοκίνητο με μηχανισμό ανύψωσης βαρούλκου
Ταχύτητα ταξιδιού (Εκκίνηση)	2–5 m/min (οδήγηση μεταβλητής συχνότητας)
Ταχύτητα ταξιδιού με τρόλεϊ	2–10 m/min
Ταχύτητα ανύψωσης	0,5–1 m/min
Βαθμός εργασίας	A5 / A6 (με βάση τα πρότυπα FEM/ISO)
Λειτουργία ελέγχου	Τηλεχειριστήριο + καμπίνα (διπλή λειτουργία)
Τροφοδοτικό	380V/50Hz, 3 φάσεων (ή προσαρμοσμένο)
Συνολική ισχύς	Περίπου. 100–160 kW





A Εξοπλισμός εκτοξευτών γέφυρας 250 τόνωνείναι ένα μηχάνημα βαρέως-που χρησιμοποιείται για την αποτελεσματική εγκατάσταση προκατασκευασμένων τμημάτων γέφυρας ή δοκών. Εδώ είναι τα βασικά συστατικά του:

Κύρια Εξαρτήματα

Κύρια δοκός: Συγκολλημένο κιβώτιο ή δομή ζευκτού με-χάλυβα υψηλής αντοχής (Q345B ή ισοδύναμο)

Μπροστινά & Πίσω Πόδια Στήριξης: Υδραυλική/μηχανική τηλεσκοπική υποστήριξη

Μηχανισμός Ανύψωσης: Διπλό-ηλεκτρικό βαρούλκο τυμπάνου με ατσάλινο συρματόσχοινο

Καροτσάκι: Κινητό καρότσι με βαρούλκο με εγκάρσια και διαμήκη κίνηση

Μηχανισμός Ταξιδίου: Μηχανοκίνητα τροχοφόρα με τροχούς από καουτσούκ ή χάλυβα

Υδραυλικό Σύστημα: Για ανύψωση, ρύθμιση και καρφίτσωμα ποδιών

Ηλεκτρικό Σύστημα: Εξαρτήματα ελέγχου Schneider/Siemens με προστασία υπερφόρτωσης



Συσκευές Ασφαλείας

Προστασία υπερφόρτωσης

Σύστημα διακοπής έκτακτης ανάγκης

Οριακοί διακόπτες για ταξίδι και ανύψωση

Αντιανεμικό-σύστημα αγκύρωσης

Προστασία κατά-πτώσεων για δοκούς

Σύστημα συναγερμού κλίσης και κλίσης

Προειδοποιητικά φώτα LED και σειρήνα



Προαιρετικά χαρακτηριστικά

Ασύρματο τηλεχειριστήριο

Σύστημα κάμερας CCTV

Αυτόματο σύστημα εντοπισμού θέσης

Ραντάρ αντισύγκρουσης ή αισθητήρες λέιζερ

Σετ γεννήτριας ντίζελ για χρήση πεδίου









✅ 1. Υψηλή ανυψωτική ικανότητα

Σχεδιασμένο για χειρισμόέως 160 τόνους, κατάλληλο για ανύψωσηβαριές προκατασκευασμένες δοκοί από σκυρόδεμα ή χάλυβαχρησιμοποιείται στην κατασκευή γεφυρών αυτοκινητοδρόμων και σιδηροδρόμων.

---

✅ 2. Δυνατότητα μεγάλου εύρους

Μπορεί να στήσειμεγάλες-γέφυρεςαποτελεσματικά, προσαρμοζόμενοι σεπολλαπλά μήκη ανοίγματοςόπως δοκοί 30m, 40m, 50m και 60m.

Ιδανικό για σύνθετοπολλαπλών-περιπτώσεωνήγέφυρες συνεχούς δέσμης.

---

✅ 3. Προηγμένα Υδραυλικά & Μηχανολογικά Συστήματα

Εξοπλισμένο μευδραυλικά συστήματα βάδισης, ανύψωσης και αυτο-εξισορρόπησηςγια υψηλή ακρίβεια και ασφάλεια.

Ομαλή λειτουργία κατά την ανύψωση δοκού, την εγκάρσια κίνηση και τη διαμήκη εκτόξευση.

---

✅ 4. Ισχυρή προσαρμοστικότητα

Κατάλληλο γιαέργα τόσο σε αυτοκινητόδρομους όσο και-σιδηροδρομικές γραμμές υψηλής ταχύτητας.

Λειτουργεί σεευθείες, καμπύλες ή κεκλιμένες ευθυγραμμίσεις γεφυρών.

Προσαρμόσιμο σεδιάφορες συνθήκες τοποθεσίας, συμπεριλαμβανομένων των ορεινών ή αστικών περιοχών.

---

✅ 5. Υψηλή κατασκευαστική απόδοση

Δυνατότητα εγκατάστασης1-2 δοκοί την ημέρα, ανάλογα με τις συνθήκες της τοποθεσίας και τον τύπο της δοκού.

Μειώνει τη διάρκεια του έργου σε σύγκριση με τις παραδοσιακές μεθόδους γερανού.

---

✅ 6. Χαρακτηριστικά ασφαλείας

Ολοκληρωμένοςδιακόπτες ορίου, προστασία υπερφόρτωσης, αισθητήρες κλίσης, καισυστήματα διακοπής έκτακτης ανάγκης.

Εξασφαλίζειασφάλεια χειριστή και εξοπλισμούσε πολύπλοκα εργασιακά περιβάλλοντα.

---

✅ 7. Αρθρωτός σχεδιασμός για εύκολη συναρμολόγηση & μεταφορά

Η αρθρωτή δομή επιτρέπειγρήγορη-συναρμολόγηση/αποσυναρμολόγηση στον ιστότοπο.

Τα εξαρτήματα μπορούν να μεταφερθούν μέσω τυπικών φορτηγών ή εμπορευματοκιβωτίων.

---

✅ 8. Τηλεχειριστήριο & Αυτοματισμός

Προαιρετικόςασύρματο σύστημα τηλεχειρισμούεπιτρέπει την ασφαλέστερη και αποτελεσματικότερη λειτουργία.

Ορισμένα μοντέλα προσφέρουνημι-ημιαυτόματος ή πλήρης αυτοματισμόςγια επαναλαμβανόμενες εργασίες.

---

✅ 9. Περιβαλλοντική προσαρμοστικότητα

Σχεδιασμένο να λειτουργεί κάτω απόποικίλες καιρικές συνθήκες, συμπεριλαμβανομένης της βροχής, του χιονιού και των ισχυρών ανέμων (με ονομαστική αντοχή στον άνεμο).

Η κατασκευή από χάλυβα είναιανθεκτικό στη διάβρωση-και στη φθοράγια μακροχρόνια-εξωτερική χρήση.

---

✅ 10. Κόστος-Αποτελεσματική μακροπρόθεσμη-επένδυση

Υψηλή αξία επαναχρησιμοποίησης σεπολλαπλά έργα γέφυρας.

Μειώνει την ανάγκη για ενοικίαση ή μετακίνηση μεγάλων κινητών γερανών.





Εφαρμογή 160 Ton Bridge Launcher Equipment

Το 160 Ton Bridge Launcher είναι ένας εξειδικευμένος-εξοπλισμός βαρέως τύπου που έχει σχεδιαστεί για την κατασκευή γεφυρών-μεγάλης κλίμακας, ιδιαίτερα κατάλληλος για προκατασκευασμένα έργα γεφυρών τμημάτων και δοκών. Χρησιμοποιείται ευρέως στις ακόλουθες εφαρμογές:

Κατασκευή γέφυρας εθνικής οδού και σιδηροδρόμων
Ιδανικό για την ανέγερση προκατασκευασμένων δοκών από σκυρόδεμα σε υπερυψωμένες προβλήτες σε έργα υποδομής αυτοκινητοδρόμων και σιδηροδρομικών γραμμών υψηλής ταχύτητας-.

Έργα αστικής υπερυψωμένης οδού
Κατάλληλο για κατασκευή ανυψωτικών διαδρόμων και οδογέφυρων σε μητροπολιτικές περιοχές, εξασφαλίζοντας υψηλή απόδοση σε πυκνά αστικά περιβάλλοντα.

Έργα Long-Span Bridge
Δυνατότητα χειρισμού βαρέων και μεγάλων τμημάτων γέφυρας, καθιστώντας την ιδανική για κατασκευή γέφυρας μεγάλου-εδάφους και πολύπλοκης έκτασης.

Έργα ορεινής και ποταμού-διασταύρωσης
Εξοπλισμένο για λειτουργία σε δύσκολα εδάφη, συμπεριλαμβανομένων ορεινών περιοχών και διασταυρώσεων ποταμών, όπου οι συμβατικοί γερανοί είναι δύσκολο να αναπτυχθούν.

Τμηματική ανέγερση γέφυρας
Υποστηρίζει εγκατάσταση δοκών τμήματος-με-τμήματος, ιδιαίτερα για προκατασκευασμένες δοκούς κιβωτίου και δοκούς Τ-.

Με τη στιβαρή χωρητικότητα φορτίου, την υψηλή ακρίβεια και την προσαρμοστικότητά του, ο εκτοξευτής γέφυρας 160 τόνων διαδραματίζει κρίσιμο ρόλο στη σύγχρονη μηχανική γεφυρών, βελτιώνοντας την ταχύτητα κατασκευής, την ασφάλεια και τη συνολική απόδοση.





Η παραγωγή του αΕξοπλισμός εκτόξευσης γέφυρας 250 τόνων (BLE)περιλαμβάνει μια πολύπλοκη, πολλαπλών{0}}διαδικασιών που ενσωματώνει τη δομική μηχανική, τα μηχανολογικά συστήματα, τα υδραυλικά και τον αυτοματισμό. Παρακάτω ακολουθεί αναλυτικήβήμα{0}}προς-διαδικασία παραγωγής:

---

1. Φάση Μελέτης & Μηχανικής

Ανάλυση Απαιτήσεων: Καθορίστε την ικανότητα φόρτωσης (250 τόνοι), το μήκος του ανοίγματος, την προσαρμοστικότητα του εδάφους και την κινητικότητα.

Μοντελοποίηση CAD: Χρησιμοποιήστε λογισμικό όπως το AutoCAD, το SolidWorks ή το CATIA για τρισδιάστατη σχεδίαση.

Ανάλυση FEA: Διεξαγωγή ανάλυσης πεπερασμένων στοιχείων (ANSYS, ABAQUS) για την επικύρωση της δομικής ακεραιότητας.

Σχεδιασμός Υδραυλικών & Ηλεκτρολογικών Συστημάτων: Σχεδιάστε υδραυλικούς κυλίνδρους, αντλίες και συστήματα ελέγχου.

---

2. Προμήθεια Υλικών

Δομικό Χάλυβα: Χάλυβας υψηλής-ποιότητας (ASTM A572/A514) για δοκούς, δοκούς και δοκούς.

Υδραυλικά Εξαρτήματα: Αντλίες, κύλινδροι, βαλβίδες (Bosch Rexroth, Parker).

Ηλεκτρολογικά & Συστήματα Ελέγχου: PLC, αισθητήρες και μονάδες απομακρυσμένου ελέγχου-.

Μηχανισμός τροχιάς/εκτόξευσης: Ρολά-βαρέως τύπου ή ρουλεμάν ολίσθησης.

---

3. Διαδικασία Κατασκευής

Α. Κατασκευή κύριας δοκού

Κοπή & Διαμόρφωση: κοπή πλάσματος/οξυ{0}}καυσίμου χαλύβδινων πλακών.

Συγκόλληση: Συγκόλληση με υποβρύχιο τόξο (SAW) για διαμήκεις ραφές. ρομποτική συγκόλληση για ακρίβεια.

Συνέλευση: Βιδώστε και συγκολλήστε τμήματα σε δοκούς κιβωτίου ή τμήματα δοκών.

B. Δομή υποστήριξης (A-Πλαίσιο/Πύργος)

Κατασκευάστε κάθετα στηρίγματα χρησιμοποιώντας ενισχυμένο χάλυβα.

Συναρμολογήστε υδραυλικούς μηχανισμούς ανύψωσης.

Γ. Υποστήριξη μύτης εκκίνησης και πίσω

Κατασκευάστε τη μύτη εκτόξευσης (προσωρινή επέκταση για ανάπτυξη γέφυρας).

Τοποθετήστε πίσω πόδια στήριξης/σταθεροποιητές.

---

4. Υδραυλική & Ηλεκτρική Ενσωμάτωση

Υδραυλικό Σύστημα:

Τοποθετήστε υδραυλικούς κυλίνδρους για ανύψωση και εκτόξευση.

Συνδέστε αντλίες, εύκαμπτους σωλήνες και βαλβίδες ελέγχου.

Ηλεκτρικό Σύστημα:

Σύρματα PLC, αισθητήρες και πίνακες ελέγχου.

Δοκιμή συγχρονισμού μεταξύ υδραυλικών συστημάτων και συστημάτων κίνησης.

---

5. Ποιοτικός Έλεγχος & Δοκιμές

Δοκιμή NDT: Επιθεώρηση συγκόλλησης με υπερήχους/ακτίνες Χ-.

Δοκιμή φορτίου: Εφαρμόστε το 125% του φορτίου σχεδιασμού (312,5 τόνοι) για να επαληθεύσετε την ασφάλεια.

Λειτουργική δοκιμή: Προσομοίωση εκτόξευσης γέφυρας υπό ελεγχόμενες συνθήκες.

---

6. Συναρμολόγηση και Έλεγχος πριν από την παράδοση{{1}

Συναρμολογήστε όλα τα δομοστοιχεία (δοκοί, στηρίγματα, υδραυλικά).

Διεξαγωγή τελικών λειτουργικών δοκιμών (επέκταση/ανάσυρση, σταθερότητα).

---

7. Μεταφορές & Θέση σε λειτουργία

Αποσυναρμολογήστε σε μεταφερόμενες μονάδες (αν χρειάζεται).

Επανασυναρμολόγηση και θέση σε λειτουργία-στον ιστότοπο.

Εκπαίδευση χειριστή.





Η εταιρεία έχει εγκαταστήσει μια έξυπνη πλατφόρμα διαχείρισης εξοπλισμού, και έχει εγκαταστήσει 310 σετ (σετ) ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σετ (σετ) και το ποσοστό δικτύωσης του εξοπλισμού θα φτάσει το 95%. 32 έχουν τεθεί σε χρήση γραμμές συγκόλλησης, έχουν προγραμματιστεί να εγκατασταθούν 50 και το ποσοστό αυτοματισμού ολόκληρης της σειράς προϊόντων έχει φτάσει το 85%.
