Εναέριος γερανός με δοκό SS για αποθήκη

Ο γερανός μονής δοκού είναι μια-οικονομική και αποδοτική λύση ανύψωσης που χρησιμοποιείται συνήθως σε αποθήκες, εργαστήρια και εφαρμογές ελαφριάς βιομηχανίας. Αποτελείται από μια ενιαία δοκό γέφυρας που υποστηρίζεται από τελικά φορτηγά που κινούνται κατά μήκος των δοκών του διαδρόμου, επιτρέποντας την ομαλή ανύψωση και μεταφορά φορτίων.

Βασικά χαρακτηριστικά ενός γερανού ενιαίας δοκού για αποθήκες:
Ανυψωτική ικανότητα – Συνήθως κυμαίνεται από 1 τόνο έως 20 τόνους, κατάλληλο για ελαφριές έως μεσαίες- εφαρμογές.

Span – Ρυθμιζόμενο με βάση το πλάτος της αποθήκης, συνήθως έως 30 μέτρα.

Τύπος ανυψωτήρα – Ηλεκτρικός ανυψωτήρας συρματόσχοινου ή ανυψωτήρας αλυσίδας, ανάλογα με τις απαιτήσεις φορτίου.

Σύστημα ελέγχου – Κρεμαστό χειριστήριο (ενσύρματο ή ασύρματο) ή καμπίνα-λειτουργεί για ακριβή χειρισμό.

Σύστημα διαδρόμου – Μπορεί να είναι κορυφαίο- ή να κρεμαστεί, ανάλογα με τη δομική υποστήριξη.

Επιλογές ταχύτητας – Ρυθμιζόμενες ταχύτητες ανύψωσης, διασταυρούμενης-διαδρομής και μεγάλης-διαδρομής για αποτελεσματικότητα.

Λειτουργίες ασφαλείας – Προστασία υπερφόρτωσης, περιοριστικοί διακόπτες, διακοπή έκτακτης ανάγκης και συστήματα κατά{0}}σύγκρουσης.





• Χωρητικότητα: 1-20 τόνοι
• Χωρητικότητα: 3,2-80 τόνοι
• Μήκος ανοίγματος: 4-31,5μ
• Ύψος ανύψωσης: προσαρμοσμένο σύμφωνα με τις συνθήκες τοποθεσίας των πελατών
• Καθήκον εργασίας: FEM Standard A5
• Εκρηκτική τάση: 220V~690V, 50-60Hz, 3ph AC
• Κατηγορία προστασίας: IP54 IP55
• Λειτουργία ελέγχου γερανού: Κρεμαστό έλεγχο / Τηλεχειριστήριο / Έλεγχος καμπίνας





Ένας γερανός ενιαίας δοκού για μια αποθήκη αποτελείται συνήθως από πολλά βασικά εξαρτήματα που συνεργάζονται για την αποτελεσματική ανύψωση, μετακίνηση και μεταφορά φορτίων. Εδώ είναι τα κύρια συστατικά:

1. Γέφυρα δοκός (Κύρια δοκός)
The primary horizontal beam that spans the width of the crane runway.

Υποστηρίζει το ανυψωτικό και το τρόλεϊ.

Συνήθως κατασκευάζεται από έλαση χάλυβα ή συγκολλημένη κατασκευή τύπου κουτιού-για αντοχή.




2. Τελικά φορτηγά (Τερματικά βαγόνια)
Βρίσκεται σε κάθε άκρο της δοκού της γέφυρας.

Εξοπλισμένο με τροχούς που κινούνται κατά μήκος των σιδηροτροχιών του διαδρόμου.

Περιέχει μηχανισμούς κίνησης για κίνηση γερανού (μηχανοκίνητοι ή χειροκίνητοι).

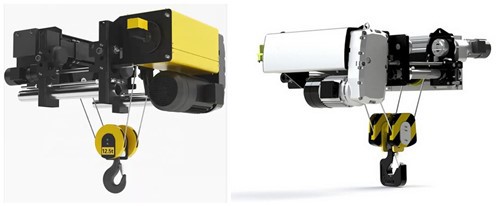

3. Μονάδα ανύψωσης
Ο μηχανισμός ανύψωσης που ανεβοκατεβάζει τα φορτία.

Μπορεί να είναι ηλεκτρικός ανυψωτήρας αλυσίδας ή συρματόσχοινο, ανάλογα με τη χωρητικότητα.

Περιλαμβάνει κινητήρα, κιβώτιο ταχυτήτων, τύμπανο (για συρματόσχοινο) ή αλυσοτροχούς.




4. Τρόλεϊ
Ένα πλαίσιο που φέρει το ανυψωτικό και κινείται οριζόντια κατά μήκος της δοκού.

Μπορεί να είναι μηχανοκίνητο (για κίνηση με κινητήρα) ή χειροκίνητη ώθηση-.



5. Σύστημα διαδρόμου
Περιλαμβάνει δοκούς διαδρόμου (που υποστηρίζονται από κολώνες ή δομή κτιρίου).

Περιλαμβάνει ράγες διαδρόμου (ατσάλινες ράγες) για ομαλή κίνηση του γερανού.



6. Ηλεκτρολογικό Σύστημα
Πίνακας Ελέγχου – Διαχειρίζεται τις λειτουργίες του γερανού (πάνω/κάτω, εμπρός/πίσω).

Κρεμαστό χειριστήριο (Push Button Station) – Τηλεχειριστήριο χειρός για έλεγχο χειριστή.

Σύστημα Festoon ή καρούλι καλωδίου – Παρέχει ισχύ στο γερανό κατά μήκος του διαδρόμου.

Διακόπτες ορίων – Λειτουργία ασφαλείας για την αποτροπή υπερ-ταξιδιών.



7. Σύστημα πέδησης
Εξασφαλίζει ασφαλή ακινητοποίηση του γερανού και του ανυψωτικού.

Περιλαμβάνει μηχανικά φρένα (για ανυψωτικά) και φρένα ράγας (για διάδρομο).

8. Προφυλακτήρες (Buffer Stops)
Συσκευές με λάστιχο ή ελατήριο- στα άκρα του γερανού για την απορρόφηση των κραδασμών.

Αποτρέπει ζημιές από τυχαίες συγκρούσεις.



9. Συσκευές Ασφαλείας
Περιοριστής υπερφόρτωσης – Αποτρέπει την ανύψωση πέρα ​​από την ονομαστική χωρητικότητα.

Κουμπί διακοπής έκτακτης ανάγκης – Για άμεση διακοπή λειτουργίας.

Anti-Sway System (Προαιρετικό) – Μειώνει την αιώρηση του φορτίου.

10. Δομή υποστήριξης (στήλες και βραχίονες διαδρόμου)
Χαλύβδινες κολώνες ή πλαίσιο κτιρίου που στηρίζει τις δοκούς του διαδρόμου.

Προαιρετικά εξαρτήματα
Τηλεχειριστήριο ραδιοφώνου – Για ασύρματη λειτουργία.

Καμπίνα γερανού (Καμπίνα χειριστή) – Για έλεγχο σε καθιστή θέση (σπάνια σε γερανούς μονής δοκού).

Φωτισμός LED – Για καλύτερη ορατότητα στο χώρο εργασίας.



11. Λειτουργία ελέγχου

Ο γερανός με μονή δοκό είναι μια-οικονομική και αποδοτική λύση για το χειρισμό υλικών σε αποθήκες. Ακολουθεί μια επισκόπηση των τρόπων ελέγχου και των βασικών χαρακτηριστικών:

Τρόποι ελέγχου για γερανογέφυρα μονής δοκού σε αποθήκες
Έλεγχος μενταγιόν (εκκρεμές με κουμπιά)

Ο χειριστής χρησιμοποιεί ένα χειροκίνητο κρεμαστό χειριστήριο με κουμπιά για ανύψωση, διέλευση και κίνηση τρόλεϊ.

Απλό και οικονομικό-για ελαφριές έως μεσαίες-εφαρμογές.

Κατάλληλο για συχνή, ακριβή τοποθέτηση φορτίου.

Τηλεχειριστήριο ραδιοφώνου (ασύρματο)

Ο χειριστής ελέγχει τον γερανό μέσω ασύρματου τηλεχειριστηρίου (πομπός RF).

Παρέχει μεγαλύτερη κινητικότητα και ασφάλεια επιτρέποντας τη λειτουργία από ασφαλή απόσταση.

Ιδανικό για μεγαλύτερες αποθήκες ή επικίνδυνα περιβάλλοντα.

Έλεγχος καμπίνας (Καμπίνα χειριστή)

Μια κλειστή ή ανοιχτή καμπίνα είναι τοποθετημένη στον γερανό για τον χειριστή.

Χρησιμοποιείται για βαριές-ωραίες-ωραίες λειτουργίες όπου η ορατότητα και η άνεση είναι ζωτικής σημασίας.

Λιγότερο συνηθισμένο σε μικρές αποθήκες λόγω υψηλότερου κόστους.

Αυτοματοποιημένος/Ημι{0}}Αυτόματος έλεγχος (PLC και αισθητήρες)

Προγραμματιζόμενος ελεγκτής λογικής (PLC)-αυτοματισμός για επαναλαμβανόμενες εργασίες.

Μπορεί να ενσωματωθεί με συστήματα διαχείρισης αποθήκης (WMS).

Χρησιμοποιείται σε αποθήκες υψηλής-απόδοσης με προκαθορισμένες διαδρομές φόρτωσης.

Βασικά χαρακτηριστικά για εφαρμογές αποθήκης
Ανυψωτική ικανότητα: Τυπικά 1 τόνος έως 20 τόνοι (διαφέρει ανάλογα με τις ανάγκες).

Άνοιγμα: Ρυθμιζόμενο για να ταιριάζει στη διάταξη της αποθήκης (συνήθως 5 μέτρα έως 25 μέτρα).

Ταχύτητα ανύψωσης: Ρυθμιζόμενη για ακριβή χειρισμό φορτίου.

End Trucks: Εξοπλισμένα με ατσάλινους τροχούς ή τροχούς πολυουρεθάνης για ομαλή διαδρομή.

Χαρακτηριστικά ασφαλείας:

Διακόπτες περιορισμού (για την αποφυγή υπέρβασης).

Προστασία υπερφόρτωσης.

Κουμπί διακοπής έκτακτης ανάγκης.

Αισθητήρες κατά{0}}σύγκρουσης (εάν λειτουργούν πολλοί γερανοί στην ίδια περιοχή).



11. Σκίτσο









Ο γερανός με μονή δοκό είναι μια δημοφιλής επιλογή για εφαρμογές αποθήκης λόγω της-οικονομικής αποτελεσματικότητας, της αποδοτικότητας και της ευελιξίας του. Εδώ είναι μερικά βασικά πλεονεκτήματα:

1. Κόστος-Αποτελεσματική λύση
Χαμηλότερο αρχικό κόστος σε σύγκριση με τους γερανούς διπλής δοκού λόγω απλούστερου σχεδιασμού και λιγότερων εξαρτημάτων.

Μειωμένα έξοδα εγκατάστασης και συντήρησης.

2. Χώρος-Εξοικονόμηση σχεδίασης
Συμπαγής δομή, ιδανική για αποθήκες με περιορισμένο χώρο κεφαλής.

Απαιτεί λιγότερο κατακόρυφο χώρο, μεγιστοποιώντας τη χρησιμοποιήσιμη επιφάνεια δαπέδου.

3. Ελαφρύ και εύκολο στην εγκατάσταση
Ελαφρύτεροι από τους γερανούς διπλής δοκού, μειώνοντας τις απαιτήσεις δομικής στήριξης.

Ταχύτερη εγκατάσταση, ελαχιστοποίηση του χρόνου διακοπής λειτουργίας στις αποθήκες.

4. Υψηλής απόδοσης & χειρισμός φορτίου
Κατάλληλο για ελαφριά έως μεσαία{0}}ανύψωση (συνήθως έως 20 τόνους).

Ομαλή και ακριβής κίνηση φορτίου με λειτουργία ηλεκτρικού ανυψωτικού.

5. Ευελιξία & Προσαρμογή
Μπορεί να προσαρμοστεί με διαφορετικούς τύπους ανυψωτικών μηχανημάτων (ανυψωτήρα αλυσίδας, συρματόσχοινο).

Διατίθεται σε κορυφαίες-εκτελούμενες ή ανεπαρκείς διαμορφώσεις με βάση τις ανάγκες.

6. Χαμηλή Συντήρηση
Λιγότερα κινούμενα μέρη σε σύγκριση με τους γερανούς διπλής δοκού, μειώνοντας τη φθορά.

Εύκολη πρόσβαση για επιθεωρήσεις και επισκευές.

7. Βελτιωμένη ασφάλεια
Εξοπλισμένο με τερματικούς διακόπτες, προστασία υπερφόρτωσης και διακοπή έκτακτης ανάγκης για ασφαλή λειτουργία.

Μειώνει τους κινδύνους χειροκίνητου χειρισμού, ενισχύοντας την ασφάλεια στο χώρο εργασίας.

8. Ενεργειακή απόδοση
Τα σύγχρονα μοντέλα χρησιμοποιούν μονάδες μεταβλητής συχνότητας (VFD) για ομαλότερη λειτουργία και εξοικονόμηση ενέργειας.

Εφαρμογές Ιδανικής Αποθήκης:
Φόρτωση/εκφόρτωση εμπορευμάτων

Μεταφορά παλετών & πρώτων υλών

Υποστήριξη γραμμής συναρμολόγησης

Οργάνωση αποθήκευσης

Σύναψη:
Ένας γερανός μονής δοκού είναι μια πρακτική, οικονομική και αποτελεσματική λύση για αποθήκες που χρειάζονται αξιόπιστο χειρισμό υλικών χωρίς υπερβολικό κόστος ή χρήση χώρου.





Οφέλη για εφαρμογές αποθήκης:
✔ Space-Saving: Maximizes vertical storage without obstructing floor space.
✔ Αποτελεσματικός χειρισμός υλικού: Επιταχύνει τη φόρτωση/εκφόρτωση, μειώνοντας το κόστος εργασίας.
✔ Ανθεκτικότητα: Χαμηλή συντήρηση με στιβαρή κατασκευή (ατσάλινη δοκός, αντιδιαβρωτικά-επιχρίσματα).
✔ Χαρακτηριστικά ασφαλείας: Περιλαμβάνει προστασία υπερφόρτωσης, περιοριστικούς διακόπτες και διακοπή έκτακτης ανάγκης.
✔ Προσαρμόσιμο: Μπορεί να ενσωματωθεί με αυτοματοποιημένα συστήματα (AS/RS) για έξυπνες αποθήκες.







Η διαδικασία παραγωγής για έναν γερανό με μονή δοκό που χρησιμοποιείται σε αποθήκες περιλαμβάνει πολλά βασικά στάδια, από το σχεδιασμό έως την τελική δοκιμή. Ακολουθεί μια σύντομη περιγραφή-βήμα προς-της διαδικασίας κατασκευής:

1. Σχεδιασμός & Μηχανική
Ανάλυση Απαιτήσεων: Προσδιορίστε την ικανότητα φόρτωσης (συνήθως 1-20 τόνους), το μήκος του ανοίγματος, το ύψος ανύψωσης και το περιβάλλον λειτουργίας (συνθήκες αποθήκης).

Μοντελοποίηση CAD: Δημιουργήστε τρισδιάστατα σχέδια για τη δοκό, τα ακραία βαγόνια, τον ανυψωτήρα και τα ηλεκτρικά συστήματα.

Δομικοί Υπολογισμοί: Διασφαλίστε τη συμμόρφωση με τα πρότυπα (ISO, FEM, DIN ή ASME).

Επιλογή υλικού: Επιλέξτε ποιότητες χάλυβα (π.χ. Q235B/Q345B για τη δοκό) και εξαρτήματα (τροχοί, κινητήρες, συρματόσχοινα).

2. Προμήθεια Υλικών
Κύρια δοκός: Χαλύβδινες πλάκες (κομμένες στο μέγεθος μέσω κοπής πλάσματος CNC/λέιζερ).

Τερματικά καρότσια: Κατασκευασμένα από ελασματοποιημένα χαλύβδινα τμήματα ή πλάκες.

Ηλεκτρικά εξαρτήματα: Κινητήρας ανύψωσης, πίνακας ελέγχου, τερματικοί διακόπτες και μενταγιόν/τηλεχειριστήριο.

3. Διαδικασία Κατασκευής
Α. Παραγωγή κύριας δοκού
Κοπή & Συγκόλληση:

Οι χαλύβδινες πλάκες κόβονται και συγκολλούνται σε μια δοκό I-δοκού ή κιβωτίου-.

Η αυτοματοποιημένη συγκόλληση με υποβρύχιο τόξο (SAW) εξασφαλίζει ακρίβεια.

Ίσιωμα & Γήρανση:

Θερμική επεξεργασία για την ανακούφιση του στρες και την πρόληψη της παραμόρφωσης.

Διάτρηση και μηχανική κατεργασία:

Ανοίγονται οπές για συνδέσεις και στερέωση σιδηροτροχιάς.

Β. Συναρμολόγηση τελικών καροτσιών
Κατασκευή πλαισίου: Συγκολλημένα χαλύβδινα κουφώματα με τροχούς (μονό/διπλή φλάντζα).

Τοποθέτηση τροχού: Οι τροχοί είναι τοποθετημένοι με ρουλεμάν για ομαλή διαδρομή κατά μήκος της δοκού του διαδρόμου.

Γ. Συναρμολόγηση Ανυψωτικών & Τρόλεϊ
Ο ηλεκτρικός ανυψωτήρας (αλυσίδα ή συρματόσχοινο) είναι τοποθετημένος σε ένα τρόλεϊ που κινείται κατά μήκος της δοκού.

Τα φρένα, το κιβώτιο ταχυτήτων και ο κινητήρας τοποθετούνται σύμφωνα με τα πρότυπα ασφαλείας.

4. Επεξεργασία Επιφανειών
Αμμοβολή: Αφαιρεί τη σκουριά και βελτιώνει την πρόσφυση του χρώματος.

Βαφή: Αντιδιαβρωτικό αστάρι + εποξειδικό χρώμα (τυπικά χρώματα: πορτοκαλί, μπλε ή προσαρμοσμένο).

5. Εγκατάσταση Ηλεκτρολογικού Συστήματος
Καλωδίωση για το ανυψωτικό, τους κινητήρες ταξιδιού και το σύστημα ελέγχου.

Συσκευές ασφαλείας (διακόπτες ορίου, προστασία υπερφόρτωσης, διακοπή έκτακτης ανάγκης).

6. Συναρμολόγηση & Δοκιμή
Μηχανική συναρμολόγηση:

Η κύρια δοκός συνδέεται με ακραία βαγόνια.

Το ανυψωτικό/τρόλεϊ είναι τοποθετημένο στη δοκό.

Λειτουργικές δοκιμές:

Δοκιμή χωρίς-φορτίο: Ελέγξτε την ομαλή κίνηση του ανυψωτικού και της διαδρομής της γέφυρας.

Δοκιμή φορτίου: Επαληθεύστε την απόδοση στο 100%, 125% της ονομαστικής χωρητικότητας (κατά ISO 4310).

Έλεγχοι ασφαλείας: Επαληθεύστε τα φρένα, τους οριακούς διακόπτες και την ηλεκτρική μόνωση.

7. Συσκευασία & Παράδοση
Ο γερανός αποσυναρμολογείται (αν είναι αρθρωτός) για αποστολή.

Τα εξαρτήματα συσκευάζονται σε ξύλινα κιβώτια με αδιαβροχοποίηση.
