25μ από τον γερανό

Σχεδιασμοί διαρθρωτικού σχεδιασμού
Τύπος δοκού:
Κουτί (κοινή για βαριά φορτία).
I-δοκός δέσμης (ελαφρύτερα φορτία, εξοικονόμηση κόστους).
Δομή υποστήριξης:
Σιδηρόδρομο για κίνηση ακριβείας.
Καουτσούκ (RTG) για φορητότητα.
Ανάλυση πεπερασμένων στοιχείων (FEA):
Χρησιμοποιείται για τη βελτιστοποίηση της κατανομής του στρες σε διαστήματα 20 μέτρων



Βασικές προδιαγραφές για γερανούς 20 μέτρων

Παράμετρος	Μονόιχος	Διπλάσιος
Μέγιστο. Φορτίο	Λιγότερο από ή ίσο με 20 τόνους	Έως 800+ τόνοι
Ύψος ανύψωσης	3–16m	16–28m
Ταχύτητα ανύψωσης	0. 7-8 m\/min	Ρυθμιζόμενο (VFD)
Μέθοδος ελέγχου	Κρεμαστό\/τηλεχειριστήριο	Καμπίνα\/απομακρυσμένο
Κατηγορία δασμών	A3–A5	A6-A8 (βαριά υπηρεσία)



• Χωρητικότητα: 5-800\/50ton
• Μήκος Span: 4-35 m
• Ύψος ανύψωσης: 3-50 m
• Εργασία: A4, A5, A6, A7
• Τάση: 220V ~ 690V, 50-60 Hz, 3Ph AC
• Θερμοκρασία περιβάλλοντος εργασίας: -25 βαθμός -+50 βαθμός, σχετική υγρασία μικρότερη ή ίση με 85%
• Λειτουργία ελέγχου γερανού: Έλεγχος δαπέδου \/ τηλεχειριστήριο \/ αίθουσα καμπίνας



Στοιχεία ενός γερανού από μήκος 20 μέτρων
Ένας γερανός ύψους 20 μέτρων αποτελείται από διάφορα κρίσιμα συστατικά που εξασφαλίζουν ασφαλείς και αποτελεσματικές λειτουργίες ανύψωσης. Παρακάτω είναι μια λεπτομερής κατανομή των βασικών τμημάτων της, μαζί με τις λειτουργίες και τις εφαρμογές της βιομηχανίας.

1. Γέφυρα\/δοκός (κύρια δομή φόρτωσης)
Λειτουργία: Υποστηρίζει το καροτσάκι και τον ανυψωτήρα, που εκτείνεται στην περιοχή εργασίας των 20 μέτρων.
Τύποι:
Μονοτόπιο: ελαφρύτερα φορτία (έως ~ 20 τόνοι), οικονομικά αποδοτικά.
Double-Girder: βαρύ τόνους (μέχρι 500+ τόνους), υψηλότερη σταθερότητα.
Υλικό: Χάλυβα υψηλής αντοχής ή αλουμίνιο (για αντοχή στη διάβρωση σε σκληρά περιβάλλοντα).





2. Συγκρότημα Trolley & Hoist
TROLLEY: Μετακινεί οριζόντια κατά μήκος της δοκού, μεταφέροντας τον ανυψωτή.
Μπορεί να είναι χειροκίνητο ή κινητικό.
Hoist: Ο μηχανισμός ανύψωσης (ηλεκτρική αλυσίδα ή συρματόσχοινο).
Ανοιχτό βαρούλκο: Χρησιμοποιείται για εφαρμογές βαρέως τύπου (π.χ. 250-500 τόνους).
Ολοκληρωμένα στοιχεία ελέγχου: ρυθμιζόμενες ταχύτητες για χειρισμό ακριβείας.



3. End Trucks & Runway System
Τέλος φορτηγά: τροχοφόρα συγκροτήματα σε κάθε άκρο της δοκού.
Κορυφή: Μετακινείται σε ράγες τοποθετημένες σε δοκούς διαδρόμου.
Underhung: Ανασταλεί από δομές οροφής (για χαμηλή κεφαλή).
RAILS RAILS: καθοδηγήστε το κίνημα του γερανού (πρότυπο ή καμπύλη για εξειδικευμένες διαδρομές).



4. Μηχανισμός κίνησης
Κινητήρες ταξιδιού: Διαμήκη κίνηση ισχύος κατά μήκος του διαδρόμου.
Κιβώτια ταχυτήτων & φρένων: Εξασφαλίστε την ομαλή επιτάχυνση\/επιβράδυνση.
Μεταβλητές μονάδες συχνότητας (VFDs): Ενεργοποίηση ακριβούς ελέγχου ταχύτητας.





5. Σύστημα ελέγχου
Έλεγχος μενταγιόν: Χειροποίητα ενσύρματα απομακρυσμένα για ασφάλεια των χειριστών.
Ραδιοφωνικό τηλεχειριστήριο\/ασύρματο: Ευέλικτη λειτουργία σε μεγάλες εγκαταστάσεις.
Επιλογές αυτοματισμού: Προγραμματιζόμενοι λογικοί ελεγκτές (PLCs) για έξυπνη αποθήκευση.



6. Στοιχεία ασφαλείας
Όρια διακόπτες: Αποτρέψτε την υπερβολική διαδρομή του καροτσιού ή της γέφυρας.
Προστασία υπερφόρτωσης: Οι αισθητήρες σταματούν τη λειτουργία εάν ξεπεραστεί η χωρητικότητα.
Συστήματα αντι-συγκόλλησης: Βασικά για τις ρυθμίσεις πολλαπλών γελοιών.



7. Ηλεκτρική και τροφοδοσία ρεύματος
Συστήματα\/καλωδιακά κύλινδρα: Διαχείριση καλωδίων ισχύος και σήματος.
Busbars: Παρέχετε αδιάλειπτη ισχύ σε κύκλους υψηλής υπηρεσίας.

8. Προαιρετικά συνημμένα
Μαγνητές\/ανυψωτές κενού: για φύλλα χάλυβα ή εύθραυστα φορτία.
Δοκούς διανομής: χειρισμό εμπορευματοκιβωτίων σε λιμένες.
Συστήματα ζύγισης: Παρακολούθηση φορτίου σε πραγματικό χρόνο.



ΣΚΙΤΣΟ









Βασικά πλεονεκτήματα:

Μεγάλη περιοχή κάλυψης

Το διάστημα των 20 μέτρων παρέχει εκτεταμένη κάλυψη, ιδανική για ευρείς χώρους εργασίας όπως εργοστάσια, αποθήκες και ναυπηγεία

Εξαλείφει την ανάγκη για πολλαπλούς γερανούς σε μεγάλες εγκαταστάσεις

Βαριά ικανότητα ανύψωσης

Οι εκδόσεις διπλής δοκού μπορούν να χειριστούν μέχρι 500+ τόνους

Μοντέλα ενιαίας δοκού κατάλληλα για 1-20 Ton Loads

Η ισχυρή κατασκευή εξασφαλίζει σταθερότητα κατά τη διάρκεια βαρέων ανελκυστήρων

Βελτιστοποίηση χώρου

Εκκαθαρίζει το χώρο του δαπέδου με τη λειτουργία του γενικού

Οι εκδόσεις Underhung μεγιστοποιούν τον κατακόρυφο χώρο σε εγκαταστάσεις χαμηλής εκκαθάρισης

Χειρισμός ακριβείας

Οι μεταβλητές μονάδες συχνότητας επιτρέπουν την ομαλή επιτάχυνση\/επιβράδυνση

Επιλογές λεπτού ελέγχου για λεπτή τοποθέτηση

Προσαρμόσιμες διαμορφώσεις

Διατίθεται σε κορυφαία σχέδια ή underhung σχέδια

Επιλογές για μοντέλα ανθεκτικών σε ανθεκτικά σε έκρηξη, υψηλής θερμοκρασίας ή διάβρωσης

Αποδοτικότητα κόστους

Χαμηλότερο μακροπρόθεσμο κόστος σε σύγκριση με πολλούς μικρότερους γερανούς

Μειωμένες απαιτήσεις εργασίας για χειρισμό υλικών





Πρωτογενείς εφαρμογές:

1. Βαριά κατασκευή

Φυτά αυτοκινήτων: Μετακίνηση πλαισίου οχημάτων και μεγάλα εξαρτήματα

Χαλυβόλλειες: Χειρισμός πηνίων, πλάκες και δομικές δοκούς

Παραγωγή μηχανημάτων: Τοποθέτηση εξαρτημάτων βαρέως εξοπλισμού

2. Logistics & Warehousing

Μεγάλα κέντρα διανομής: παλέτα και χειρισμός των εμπορευματοκιβωτίων

Λιμενικές εγκαταστάσεις: στοίβαξη και κίνηση των εμπορευματοκιβωτίων (χρησιμοποιώντας παραλλαγές RTG)

3. Κατασκευή και υποδομή

Προκατασκευασμένα φυτά από σκυρόδεμα: Μετακίνηση μεγάλων στοιχείων από σκυρόδεμα

Κατασκευή γέφυρας: τοποθέτηση δομικών εξαρτημάτων

4.

ΣΤΟΙΧΕΙΑ ΔΗΜΙΟΥΡΓΙΑΣ: Συντήρηση στροβίλου και γεννήτριας

Ανανεώσιμες πηγές ενέργειας: Χειρισμός εξαρτημάτων ανεμογεννητριών

5.

Ξηρές αποβάθρες: κινούμενα τμήματα πλοίων και βαριά θαλάσσια εξαρτήματα

Περιοχές συναρμολόγησης: τοποθέτηση μεγάλων τμημάτων κύτους

6. Αεροδιαστημική βιομηχανία

Συναρμολόγηση αεροσκαφών: Μετακίνηση τμημάτων και φτερού

Συντήρηση κινητήρα: Χειρισμός βαρέων συστημάτων πρόωσης



Εξειδικευμένες εφαρμογές:

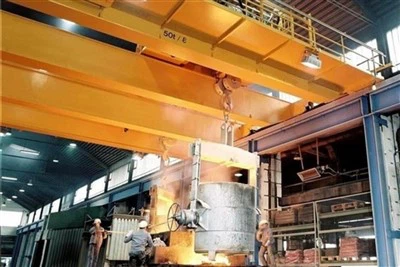

Χυτήρια:Ειδικά μοντέλα υψηλής θερμοκρασίας για λιωμένο μέταλλο

Εξόρυξη:Εκδόσεις βαρέως τύπου για εξοπλισμό επεξεργασίας μεταλλεύματος

Πυρηνικές εγκαταστάσεις:Σχέδια ανθεκτικών στην ακτινοβολία για περιοχές συγκράτησης





1. Σχεδιασμός & Μηχανική
Ανάλυση απαιτήσεων: Προσδιορίστε τη χωρητικότητα φόρτωσης, το εύρος, το ύψος ανύψωσης και το περιβάλλον λειτουργίας.

Μοντελοποίηση CAD: Δημιουργία σχεδίων 3D και δομικών υπολογισμών (ανάλυση στρες, εκτροπή κ.λπ.).

Επιλογή υλικού: Επιλέξτε κατάλληλα υλικά χύτευσης (τυπικά χύτευση χάλυβα ή όλκιμο σίδερο) για βασικά εξαρτήματα όπως δοκοί, τερματισμό καροτσάκια και άγκιστρα.

Ρυθμιστική συμμόρφωση: Βεβαιωθείτε ότι τα σχέδια πληρούν τα πρότυπα (ISO, DIN, FEM ή ASME).

2. Προετοιμασία μοτίβων & μούχλας
Δημιουργία μοτίβων: Τα σχέδια ξύλου ή μετάλλων κατασκευάζονται για καλούπια χύτευσης.

Παρασκευή καλούπι άμμου:

Χρησιμοποιήστε άμμο με ρητίνη ή πράσινη άμμο για κοιλότητες μούχλας.

Οι πυρήνες (για κοίλα τμήματα) παρασκευάζονται ξεχωριστά.

3.
Μήπως και ρίχνοντας:

Το μέταλλο (π.χ. ανθρακικός χάλυβα, κράμα χάλυβα) λιωθεί σε φούρνο.

Το τετηγμένο μέταλλο χύνεται σε καλούπια υπό ελεγχόμενες συνθήκες.

Ψύξη και στερεοποίηση: Επιτρέψτε στη χύτευση να κρυώσει αργά για να αποφύγετε ελαττώματα.

Shakeout & Cleaning: Αφαιρέστε τα καλούπια άμμου και τα καθαριστικά χυτά (ανατινάξεις, λείανση).

4.
Τραυματική κατεργασία: Αφαιρέστε την περίσσεια υλικού (πύλες, ανυψωτήρες).

Μηχανική ακρίβειας: CNC κατεργασία για κρίσιμες διαστάσεις (καθίσματα ρουλεμάν, οπές μπουλονιών).

Επιφανειακή θεραπεία: Ζωγραφική, γαλβανισμός ή επικαλύψεις αντι-διάσπασης.

5. Κατασκευή δοκών γέφυρας και τελικών καροτσιών
Συγκόλληση\/συναρμολόγηση:

Κατασκευασμένες δοκοί κουτιού ή δέσμες Ι (αν υβριδικό σχέδιο).

Συγκολλητικά\/μπουλόνια άκρο βαγόνια (με τροχούς για κίνηση).

Η θερμική επεξεργασία της θερμικής επεξεργασίας (αν χρειαστεί) για τη μείωση των υπολειμματικών τάσεων.

6. Συναρμολόγηση των εξαρτημάτων γερανού
ΕΓΚΑΤΑΣΤΑΣΗ HOIST & TROLLEY: ΣΥΣΤΗΜΑ ΜΟΡΙΚΑ ΕΛΛΗΝΙΚΟΣ ΣΥΣΚΕΥΑΣΙΑ Ή ΣΥΣΤΗΜΑ ΣΥΣΚΕΥΑΣΙΑΣ.

Ρύθμιση Rail & Runway: Εγκαταστήστε τις ράγες γερανών σε δομή υποστήριξης.

Ενσωμάτωση ηλεκτρικού συστήματος: κινητήρες καλωδίων, χειριστήρια, διακόπτες ορίων και συσκευές ασφαλείας.

7. Δοκιμές και ποιοτικός έλεγχος
Διακοπτική επιθεώρηση: Επαληθεύστε ανοχές ανά προδιαγραφή σχεδίου.

Μη καταστροφικές δοκιμές (NDT):

Υπερηχητικό, μαγνητικό σωματίδιο ή δοκιμή διείσδυσης βαφής για ρωγμές.

Δοκιμές φόρτωσης:

Δοκιμή στατικού φορτίου: 125% της ονομαστικής χωρητικότητας.

Δοκιμή δυναμικής φόρτωσης: 110% της ονομαστικής χωρητικότητας με κινήσεις.

Λειτουργική δοκιμή: Ελέγξτε τις φρενάρισμα, την ανύψωση και τις ταξιδιωτικές εργασίες.

8. Προστασία ζωγραφικής και διάβρωσης
Εφαρμόστε το αστάρι και το ανθεκτικό στη διάβρωση.

(Χωρητικότητα, σειριακός αριθμός, προειδοποιήσεις) σύμφωνα με τα πρότυπα.

9. Συσκευασία και παράδοση
Αποσυναρμολογήστε (αν χρειαστεί) για αποστολή.

Προστατεύστε τα κρίσιμα συστατικά κατά τη διάρκεια της διαμετακόμισης.

10. Εγκατάσταση και ανάθεση (επιτόπου)
Επανασυναρμολογήστε στο διάδρομο του πελάτη.

Τελική ευθυγράμμιση και βαθμονόμηση.

Εκπαίδευση και παράδοση χειριστή.





Η εταιρεία έχει εγκαταστήσει μια πλατφόρμα διαχείρισης ευφυούς εξοπλισμού και έχει εγκαταστήσει 310 σετ (σύνολα) των ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σύνολα (σύνολα) και ο ρυθμός δικτύωσης εξοπλισμού θα φθάσει το 95%. 32 γραμμές συγκόλλησης έχουν τεθεί σε χρήση, 50 προγραμματίζονται να εγκατασταθούν και ο ρυθμός αυτοματισμού ολόκληρης της σειράς προϊόντων έχει φτάσει το 85%.
