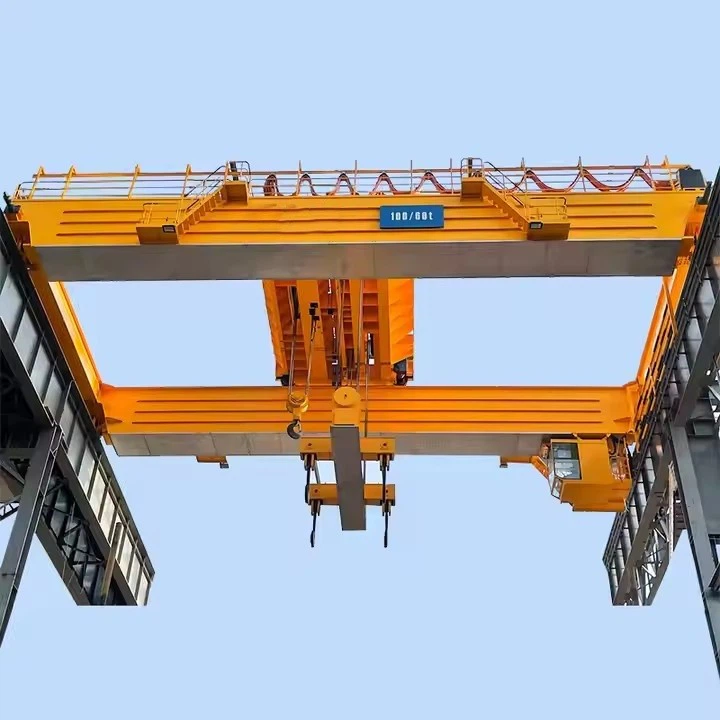

Γνώση διπλής δοκού γερανού



Βασικά χαρακτηριστικά

Ικανότητα ανύψωσης: Κυμαίνεται από5T έως 80T(πρότυπα μοντέλα), με εξειδικευμένους γερανούς όπως τοΣειρά QDYφθίνον70Tγια χαλύβδινα ελαιοτριβεία.

Σπιθαμή: Τυπικά10.5–31.5m, επέκταση σε37.5mγια μεγάλες βιομηχανικές εφαρμογές.

Ύψος ανύψωσης: Έως24m(πρότυπο) ή36m(Προσαρμοσμένο για χαλύβδινα ελαιοτριβεία).

Μέθοδοι ελέγχου:

Ασύρματο τηλεχειριστήριοήέλεγχος καμπίνας.

Μετατροπή συχνότηταςγια ομαλή ρύθμιση ταχύτητας.

Χαρακτηριστικά ασφαλείας:

Περιορισμοί υπερφόρτωσης, διπλά φρένα και συστήματα κατά της σύγκρουσης.

Χαμηλός σχεδιασμός κεφαλήςΓια να μεγιστοποιήσετε την αποτελεσματικότητα του χώρου εργασίας.



Τεχνικές προδιαγραφές

Παράμετρος	Καθέκαστα
Υλικά	Οι κύριες δοκοί χρησιμοποιούνΧάλυβα Q235B\/Q345για ανθεκτικότητα.
Κινητήρας	Οι κινητήρες βαρέως τύπου (60% ED) με μάρκες όπωςSiemens\/Schneider.
Σύρμα	2160N\/mm2 γαλβανισμένο χάλυβα, χωρίς συντήρηση.
Θερμοκρασία εργασίας	-25 βαθμός σε 60 μοίρες.
Κατηγορία δασμών	M3–M8 (A3–A7)για επιχειρήσεις υψηλής συχνότητας.



Στοιχεία πυρήνα: ρουλεμάν, κιβώτιο ταχυτήτων, κινητήρα, αντλία

Τόπος προέλευσης: Henan, Κίνα

Εγγύηση: 1 έτος

Βάρος (kg): 2000 kg

Ένθετα εξερχόμενων βίντεο: παρέχονται

Αναφορά δοκιμής μηχανημάτων: Παρέχεται

Σχεδιασμός: Διπλή δέσμη

Αποτελεσματικότητα: υψηλή απόδοση

Ταχύτητα λειτουργίας: Λειτουργία υψηλής ταχύτητας

Σταθερότητα: Λειτουργία κατά της κάλυψης

Χρώμα: Προαιρετικό

Πηγή τροφοδοσίας: 110V\/220V\/230V\/380V\/440V, προσαρμοσμένο

Span: 7 5-31. 5m





Ένας γερανός διπλής δοκού γάντζου αποτελείται από διάφορα βασικά εξαρτήματα που συνεργάζονται για να εξασφαλίσουν ασφαλείς και αποτελεσματικές λειτουργίες ανύψωσης. Παρακάτω είναι μια λεπτομερής κατανομή των κύριων τμημάτων της:

1. Girders Bridge (Κύρια δοκάρια)
Λειτουργία: Πρωτογενής δομή φόρτωσης που καλύπτει το διάδρομο του γερανού.

Υλικό: Συνήθως κατασκευασμένο από χάλυβα Q235B\/Q345B για υψηλή αντοχή.

Σχεδιασμός: δομή τύπου κουτιού ή δομής για ελαχιστοποίηση της παραμόρφωσης (1\/700-1\/1000 του εύρους).

Χαρακτηριστικά:

Ενισχυμένο για βαριά φορτία (μέχρι 80t ή περισσότερα).

Μπορεί να περιλαμβάνει επικαλύψεις κατά του διάσημο για σκληρά περιβάλλοντα.

2.
Λειτουργία: Υποστηρίξτε τις δοκοί της γέφυρας και ενεργοποιήστε την κίνηση του γερανού κατά μήκος των ράγων διαδρόμου.

Στοιχεία:

Τροχοί: Πλαίσιο χάλυβα ή κράμα, συχνά θερμικά επεξεργασμένα για ανθεκτικότητα.

Κινητήρια κίνησης: κινητήρες AC\/DC με φρένα για ελεγχόμενη κίνηση.

Buffers: καουτσούκ ή υδραυλικά αμορτισέρ για την πρόληψη συγκρούσεων.


3.
Λειτουργία: Οι ανελκυστήρες, οι χαμηλές και οι μετακινήσεις φορτίων οριζόντια κατά μήκος των δοκών.

Τύποι:

Η ηλεκτρική ανύψωση σχοινιού συρμάτων: Κοινή για ανύψωση βαρέως τύπου (π.χ., 10T-80T).

Ανυψωμένος αλυσίδα: Χρησιμοποιείται για ελαφρύτερα φορτία ή συμπαγείς χώρους.

Βασικά μέρη:

Γάντζο: Σφυρηλατημένος χάλυβας, περιστρεφόμενος τύπος για σταθερότητα φορτίου (π.χ. άγκιστρο 80T με μάνδαλο ασφαλείας).

Drum\/Wheel: Κρατάει το συρματόσχοινο ή την αλυσίδα.

Motor & Gear Box: Παρέχει ισχύ ανύψωσης (π.χ. IP 55- βαθμολογημένη για αντίσταση σκόνης\/νερού).

Σύστημα φρένων: Φρένα ασφαλή για διακοπές για στάσεις έκτακτης ανάγκης.

4. Σύστημα διαδρόμου
Λειτουργία: Υποστηρίζει το ταξίδι του γερανού κατά μήκος της δομής του κτιρίου.

Στοιχεία:

Διάδρομες διαδρόμου: δοκοί χάλυβα Ι ή κιβώτια, αγκυροβολημένα σε κτίριο κτιρίων.

Σιδηροδρομικές διαδρομές: χαλύβδινες ράγες P43\/P50 για ομαλή κίνηση.

Σφιγκτήρες σιδηροδρόμων: Ασφαλίστε τις ράγες σε ακτίνες και αποτρέπουν την κακή ευθυγράμμιση.

5. Electrical & Control Systems
Τροφοδοσία:

ΣΥΣΤΗΜΑΤΑ FEASTOON (καλωδιακές ράβδους) ή ράβδους αγωγού (busbars) για ηλεκτρική ενέργεια.

Μέθοδοι ελέγχου:

Έλεγχος μενταγιόν: Ενσύρματο τηλεχειριστήριο.

Ραδιοφωνικό τηλεχειριστήριο: Λειτουργία ασύρματης χρήσης (εύρος έως 100 μέτρων).

Έλεγχος καμπίνας: καμπίνα χειριστή με χειριστήρια και πίνακες παρακολούθησης.

Συσκευές ασφαλείας:

Όρια διακόπτες: Αποτρέψτε την υπερβολική διαδρομή του ανυψωτήρα\/καροτσάκι.

Προστάτης υπερφόρτωσης: Κόβει την ισχύ εάν το φορτίο υπερβαίνει τη χωρητικότητα.

Αισθητήρες κατά της σύγκρουσης: για περιβάλλοντα πολλαπλών κονδύλων.

6. Βοηθητικά εξαρτήματα
Σκάλες και πλατφόρμες: Για πρόσβαση συντήρησης.

Φωτισμός: LED φώτα εργασίας για ορατότητα.

Σύστημα λίπανσης: αυτόματη λίπανση για τροχούς\/γρανάζια.



.

Σύγκριση: Διπλά έναντι ενιαίων στοιχείων δοκού

Συστατικό	Γερανός διπλής δοκού	Γερανός ενιαίας δοκού
Δοκοί	Δύο δοκοί (υψηλότερη χωρητικότητα φορτίου)	Μεμονωμένη δοκός (ελαφρύτερα φορτία)
Ανυψωτική θέση	Τοποθετημένο πάνω από δοκούς (μεγαλύτερο ύψος άγκιστρου)	Underhung (κατώτερη αίθουσα κεφαλής)
Κόστος	Υψηλότερο αρχικό κόστος	Πιο οικονομικός



Συμβουλές συντήρησης

Καθημερινές επιταγές: Επιθεωρήστε τα άγκιστρα, τα φρένα και τα συρματόσχοινα για φθορά.

Λάδωμα: Γραμμή τροχών, ταχύτητας και ρουλεμάν τακτικά.

Δοκιμή φόρτωσης: Εκτελέστε ετήσιες δοκιμές για να επαληθεύσετε τα όρια ασφαλείας.



ΣΚΙΤΣΟ

Κύριος τεχνικός







Πλεονεκτήματα του γάντζου διπλής δοκού γερανού

Υψηλότερη χωρητικότητα φορτίου & σταθερότητα

Σχεδιασμένο για ανύψωση βαρέως τύπου (συνήθως5T–80T, με εξειδικευμένα μοντέλα μέχρι300Tγια τις εφαρμογές ναυπηγείου).

Οι διπλές δοκοί διανέμουν βάρος ομοιόμορφα, μειώνοντας την παραμόρφωση (αναλογία εύρους του1/700–1/1000) σε σύγκριση με τα σχέδια ενός ποδηλάτου.

Αποδοτικότητα χώρου

Χαμηλός σχεδιασμός κεφαλήςελαχιστοποιεί τη χρήση κάθετου χώρου, μεγιστοποιώντας το χώρο εργασίας κάτω από το γερανό.

Τα μοντέλα ευρωπαϊκού στιλ διαθέτουν συμπαγείς διαστάσεις και μειωμένη πίεση τροχού, επιτρέποντας μικρότερα σχέδια εργαστηρίων.

Προηγμένος έλεγχος και ασφάλεια

Οι επιλογές περιλαμβάνουνμετατροπή συχνότηταςγια ομαλή ρύθμιση ταχύτητας καιΑσύρματο τηλεχειριστήριο\/έλεγχος καμπίνας.

Χαρακτηριστικά ασφαλείας: Περιορισμοί υπερφόρτωσης,Γαλβανισμένα χαλύβδινα συρματόσχοινα (2160N\/mm²), συστήματα κατά της σύγκρουσης και αυτο-προσαρμοσμένα φρένα.

Ανθεκτικότητα και χαμηλή συντήρηση

Χάλυβα Q235B\/Q345Bκατασκευή μεC3-C5 ανθεκτικές στη διάβρωση επικαλύψειςγια σκληρά περιβάλλοντα.

Αρθρωτός σχεδιασμός μεFEM\/ISO-συμβατόΤα εξαρτήματα εξασφαλίζουν μεγάλη διάρκεια ζωής.

Ευελιξία προσαρμογής

Ρυθμιζόμενες παραμέτρους: Span (10.5–31.5m), ύψος ανύψωσης (έως 36μ.), και τύπους ανυψωτήρα (ηλεκτρικό καροτσάκι, βαρούλκο ή ανοιχτό τύμπανο).





Βασικές εφαρμογές

Βιομηχανική κατασκευή

Χάλυβα, χυτήρια και εργαστήρια βαρέων μηχανημάτων για το χειρισμό των πρώτων υλών και των μεγάλων εξαρτημάτων.

Λιμάνια και εφοδιαστική

Φόρτωση\/εκφόρτωση βαρέως φορτίου, εμπορευματοκιβωτίων και χύδην υλικά.

Ενέργεια και κατασκευή

Υδροηλεκτρικά φυτά για κατασκευή φράγματος και εγκατάσταση στροβίλων.

Ναυπηγεία για την ανύψωση των τμημάτων και του εξοπλισμού (π.χ.,Γερανές 70T για χαλύβδινες κουτάλες).

Εξειδικευμένα περιβάλλοντα

Περιοχές υψηλής θερμοκρασίας (π.χ. χυτήρια) με ανθεκτικές στη θερμότητα τροποποιήσεις.

Οι παραλλαγές από την έκρηξη για χημικές ή εξορυκτικές βιομηχανίες.

Σύγκριση με γερανοί με μονοτάλους

Χαρακτηριστικό	Διπλή δοκός	Μεμονωμένη δοκός
Χωρητικότητα φόρτωσης	Μέχρι και80T+	ΤυπικάΛιγότερο από ή ίσο με 20t
Ύψος γάντζου	Υψηλότερη (ανυψωμένος με κορυφαία)	Χαμηλότερο (ανυψωμένος ανυψωμένος)
Κόστος	Υψηλότερη αρχική επένδυση	Πιο οικονομικός



Η διαδικασία παραγωγής για ένα 50- TON Double Beam overhead crane περιλαμβάνει διάφορα βασικά στάδια, από το σχεδιασμό έως την τελική δοκιμή. Παρακάτω είναι ένα περίγραμμα βήμα προς βήμα της τυπικής διαδικασίας κατασκευής:

1. Σχεδιασμός & Μηχανική
Ανάλυση απαιτήσεων: Προσδιορίστε τις προδιαγραφές του πελάτη (span, ύψος ανύψωσης, κύκλος λειτουργίας, τροφοδοσία κ.λπ.).

Μοντελοποίηση CAD: Δημιουργήστε μοντέλα 3D και λεπτομερή σχέδια για δομικά και μηχανικά εξαρτήματα.

Υπολογισμοί φόρτωσης: Επαληθεύστε την αντοχή, την παραμόρφωση και τη σταθερότητα κάτω από δυναμικά\/στατικά φορτία.

Ρυθμιστική συμμόρφωση: Εξασφαλίστε την τήρηση των προτύπων (ISO, FEM, DIN, ANSI ή CMAA).

2. Προμήθεια υλικού
Κύρια δοκάρια: πλάκες χάλυβα (Q235B\/Q345B) για δοκούς συγκολλημένου κιβωτίου ή τυλιγμένα τμήματα.

Τελικά βαγόνια: Κατασκευασμένα από χάλυβα προφίλ για ακαμψία.

Hoist & Trolley: Ενεργοποίηση ή παραγωγή εξαρτημάτων (κιβώτιο ταχυτήτων, κινητήρα, συρματόσχοινο, άγκιστρα, φρένα).

Ηλεκτρικά: κινητήρες, πίνακες ελέγχου, κυλίνδρους φελιού\/καλωδίων, διακόπτες ορίων.

3. Κατασκευή κύριων εξαρτημάτων
Α. Κατασκευή διπλής δοκού
Κοπή και συγκόλληση: Οι πλακές χάλυβα κόβονται (λέιζερ\/πλάσμα) και συγκολλούνται σε δοκούς κουτιού.

Ανόπτηση: ανακούφιση από το στρες για την πρόληψη της παραμόρφωσης.

Μη μηχανική κατεργασία: τρύπες γεώτρησης για συνδέσεις και επιφάνειες μηχανής κατεργασίας.

Β. Τελικά καροτσάκια
Συναρμολόγηση: Οι τροχοί, τα buffer και οι μηχανισμοί κίνησης είναι τοποθετημένοι.

Ευθυγράμμιση: Εξασφαλίστε τα παράλληλα κομμάτια για ομαλή κίνηση.

Γ. Hoist & Trolley
Συναρμολόγηση: Τα συστήματα κιβωτίου ταχυτήτων, κινητήρα, τυμπάνου και φρένων είναι ενσωματωμένα.

Δοκιμή φόρτωσης: Προ-δοκιμή του μηχανισμού ανύψωσης.

4. Επιφανειακή επεξεργασία
Ανατίναξη πυροβολισμού: Καθαρές επιφάνειες για προσκόλληση χρωμάτων.

Πρώτη και ζωγραφική: Επικαλύψεις αντι-διάσημο (εποξειδική\/πλούσια σε ψευδάργυρο).

5. Εγκατάσταση ηλεκτρικού συστήματος
Καλωδίωση: Εγκαταστήστε καλώδια τροφοδοσίας\/σήματος κατά μήκος της γέφυρας γερανού.

Πίνακας ελέγχου: Τοποθετήστε VFDs (για μεταβλητή ταχύτητα), προστατευτικά υπερφόρτωσης και PLCs (αν αυτοματοποιηθεί).

Συσκευές ασφαλείας: Όρια διακόπτες, στάση έκτακτης ανάγκης και προστασία υπερφόρτωσης.

6. Συναρμολόγηση και ολοκλήρωση
Στύση: Οι δοκοί συνδέονται με το τέλος των καροτσιών. Το καροτσάκι και ο ανυψωμένος είναι τοποθετημένα.

Ευθυγράμμιση: Επαληθεύστε παραλληλισμό τροχού και διαχωρισμούς των σιδηροδρόμων.

Λίπανση: Εφαρμόστε γράσο σε ταχύτητες, ρουλεμάν και κινούμενα μέρη.

7. Δοκιμές και επιθεώρηση
A. Δοκιμές αποδοχής εργοστασίου (λίπος)
Δοκιμή χωρίς φορτίο: Εκτελέστε το καροτσάκι\/ανυψωτικό σε όλες τις ταχύτητες.

Δοκιμή φόρτωσης:

Στατική δοκιμή: 125% φορτίο (50 τόνοι → 62,5 τόνοι) για 10 λεπτά.

Δυναμική δοκιμή: φορτίο 110% (55 τόνοι) με επαναλαμβανόμενες ανελκυστήρες\/κινήσεις.

Έλεγχοι ασφαλείας: Επαληθεύστε τα φρένα, τους διακόπτες περιορισμού και τις στάσεις έκτακτης ανάγκης.

Β. Τελική επιθεώρηση
Ακρίβεια διαστάσεων, ποιότητα συγκόλλησης και ηλεκτρική ασφάλεια.

8. Αποσυναρμολόγηση και συσκευασία
Επισήμανση: Στοιχεία σήμανσης για εύκολη επιτόπια επανασυναρμολόγηση.

Προστασία: αδιάβροχο περιτύλιγμα για αποστολή.

9.
Ευθυγράμμιση σιδηροτροχιάς: Βεβαιωθείτε ότι οι ράγες διαδρόμου είναι επίπεδα και παράλληλα.

Επαναπροσδιορισμός: όρθια δοκάρια, εγκαταστήστε ηλεκτρικά και βαθμονομήστε.

Τελικές δοκιμές: Επαναλάβετε τις δοκιμές φόρτωσης υπό την εποπτεία του πελάτη.

10. Τεκμηρίωση και παράδοση
Εγχειρίδια: Εγχειρίδια λειτουργίας, συντήρησης και ανταλλακτικών.

Πιστοποιητικά: Αναφορές δοκιμών, πιστοποιήσεις υλικών και έγγραφα συμμόρφωσης.



Προβολή εργαστηρίου:

Η εταιρεία έχει εγκαταστήσει μια πλατφόρμα διαχείρισης ευφυούς εξοπλισμού και έχει εγκαταστήσει 310 σετ (σύνολα) των ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σύνολα (σύνολα) και ο ρυθμός δικτύωσης εξοπλισμού θα φθάσει το 95%. 32 γραμμές συγκόλλησης έχουν τεθεί σε χρήση, 50 προγραμματίζονται να εγκατασταθούν και ο ρυθμός αυτοματισμού ολόκληρης της σειράς προϊόντων έχει φτάσει το 85%.
