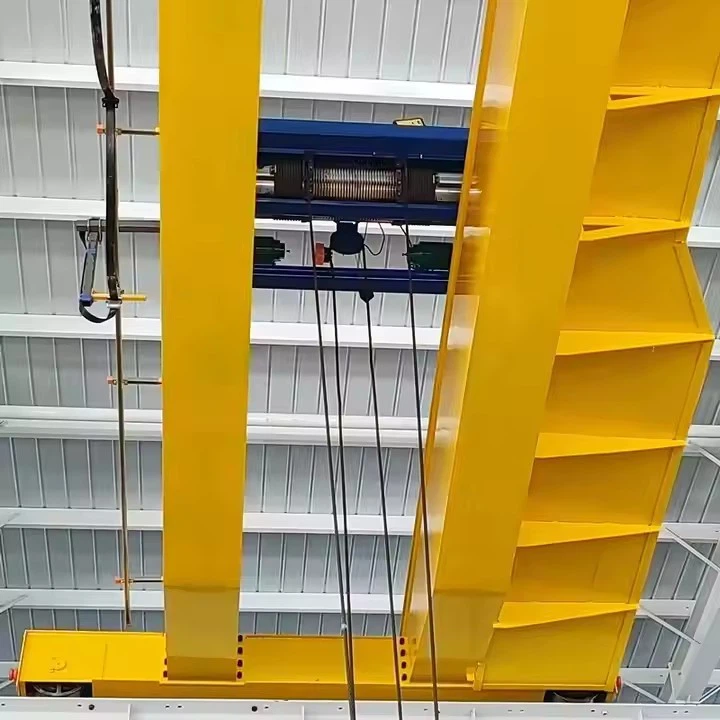

Ανυψωμένος γερανός διπλής δοκού

A Ανυψωμένος γερανός διπλής δοκούείναι μια λύση ανύψωσης βαρέως τύπου όπου αανυψωτικό καροτσάκιΜετακινείται σε δύο δοκοί γέφυρας για να ανυψώσει, να χαμηλώσει και να μεταφέρει φορτία σε μεγάλες διαστάσεις.
Χρησιμοποιείται ευρέως στοεργοστάσια, εργαστήρια, αποθήκες, μονάδες παραγωγής ηλεκτρικής ενέργειας και γραμμές παραγωγής χάλυβα.



Βασικά χαρακτηριστικά:

Ικανότητα ανύψωσης: Τα τυπικά μοντέλα κυμαίνονται από5T έως 550T, με τα προσαρμοσμένα σχέδια που υπερβαίνουν1000T.

Σπιθαμή: Τυπικά7.5m–35m, επεκτάσιμη για μεγάλες εγκαταστάσεις.

Ύψος ανύψωσης: Έως30m(υψηλότερα με προσαρμοσμένα συστήματα τυμπάνου).

Τύποι ανυψωτικής:

Ηλεκτρικό συρματόσχοινο: Κοινή για βαριά φορτία (π.χ.10T–550T).

Ανυψωτήρας αλυσίδας: Για ελαφρύτερα φορτία ή συμπαγείς χώρους.

Ανυψωτικός ανυψωτικός: Για επικίνδυνα περιβάλλοντα (π.χ., διυλιστήρια πετρελαίου).



Πλεονεκτήματα έναντι γερανών μονούκων

Χαρακτηριστικό	Διπλή δοκός με ανυψωτή	Μεμονωμένη δοκός
Χωρητικότητα φόρτωσης	5T–550T+	1T–20T
Ύψος ανύψωσης	Μέχρι 30m+	Περιορισμένη από το Underhung Design
Ακρίβεια	± 1mm ​​τοποθέτηση (με VFD)	± 5mm τυπικό
Κύκλος εργασίας	FEM M5 -M8 (A6 -A8)	FEM M3 -M4 (Α3 -Α5)
Διάρκεια ζωής	25-30 χρόνια (με συντήρηση)	15-20 χρόνια



Στοιχεία πυρήνα: ρουλεμάν, κιβώτιο ταχυτήτων, κινητήρα, αντλία

Τόπος προέλευσης: Henan, Κίνα

Εγγύηση: 1 έτος

Βάρος (kg): 2000 kg

Ένθετα εξερχόμενων βίντεο: παρέχονται

Αναφορά δοκιμής μηχανημάτων: Παρέχεται

Σχεδιασμός: Διπλή δέσμη

Αποτελεσματικότητα: υψηλή απόδοση

Ταχύτητα λειτουργίας: Λειτουργία υψηλής ταχύτητας

Σταθερότητα: Λειτουργία κατά της κάλυψης

Χρώμα: Προαιρετικό

Πηγή τροφοδοσίας: 110V\/220V\/230V\/380V\/440V, προσαρμοσμένο

Span: 7 5-31. 5m





Ένας γερανός διπλής δοκού ανυψωτήρα είναι μια λύση ανύψωσης βαρέως τύπου, όπου ένα καροτσάκι ανυψωτικής μετακίνησης μετακινείται σε δύο δοκούς γέφυρας για να ανυψώσει, να χαμηλότερα και να μεταφέρει φορτία σε μεγάλες διαστάσεις.
Χρησιμοποιείται ευρέως σε εργοστάσια, εργαστήρια, αποθήκες, σταθμούς ηλεκτροπαραγωγής και γραμμές παραγωγής χάλυβα.

1. Διπλές κύριες δοκοί

Δύο ισχυρές οριζόντιες δοκούς (γέφυρα) που υποστηρίζουν το καροτσάκι ανυψωτήρα και διανέμουν το ανυψωμένο φορτίο σε μια ευρεία περιοχή.

2. Τελικά βαγόνια (Τέλος φορτηγά)

Βρίσκεται και στα δύο άκρα του γερανού. περιέχουν τους ταξιδιωτικούς τροχούς και τους κινητήρες για κίνηση γερανών κατά μήκος των ράγων διαδρόμου.

3.

Μονάδα συμπαγής ανύψωσης που ταξιδεύει κατά μήκος των δοκών. Στεγάζει τον μηχανισμό ανύψωσης (κινητήρας, κιβώτιο ταχυτήτων, τύμπανο, σχοινί και άγκιστρο).



4. Μηχανισμός ανύψωσης (ανυψωτήρας)

Το μηχανοκίνητο σύστημα μέσα στο καροτσάκι, συμπεριλαμβανομένου του κινητήρα, του φρένου, του κιβωτίου ταχυτήτων, του τυμπάνου, του συρματόσχου και του συγκροτήματος αγκίστρου, υπεύθυνο για την ανύψωση και τη μείωση του φορτίου.
5.

Οι κινητήρες, τα κιβώτια ταχυτήτων και οι τροχοί που οδηγούν το καροτσάκι ανυψωτήρα οριζόντια στις διπλές δοκοί.





6.

Οι κινητήρες και τα κιβώτια ταχυτήτων εγκατεστημένα σε τελικά φορτηγά που μετακινούν ολόκληρο τον γερανό κατά μήκος των ράγων διαδρόμου του κτιρίου.
7. Ηλεκτρικό σύστημα

Προμηθεύει και ελέγχει την ηλεκτρική ενέργεια για την ανύψωση, το ταξίδι και την κίνηση του γερανού. Περιλαμβάνει πάνελ διανομής ενέργειας, κυκλώματα ελέγχου και συστήματα καλωδιακής χρήσης.



8. Έλεγχος χειριστή

Οι επιλογές περιλαμβάνουν τον έλεγχο μενταγιόν, το ασύρματο τηλεχειριστήριο ραδιοφώνου ή την καμπίνα του οδηγού με joysticks.
9. Σύστημα τροφοδοσίας

Η μετάδοση ισχύος μέσω του συστήματος γιουκάρισμα, του καλωδιακού κύλινδρου ή των ράβδων αγωγών ανάλογα με το σχεδιασμό του γερανού.

10.

Τελικό στοιχείο ανύψωσης που συνδέεται με το σχοινί. Συνεργάζεται με το φορτίο μέσω αγκίστρων ή εξειδικευμένων συνημμένων ανύψωσης.
11. Συσκευές ασφαλείας

Περιορισμοί υπερφόρτωσης, κουμπιά διακοπής έκτακτης ανάγκης, διακόπτες ορίων ανύψωσης, διακόπτες ορίων ταξιδιού, συσκευές κατά της σύγκρουσης και συναγερμοί.



.

12. Σύστημα πέδησης

Τα φρένα υψηλής απόδοσης εγκαταστάθηκαν σε κινητήρες ανύψωσης και ταξιδιού για να εξασφαλίσουν άμεση και ασφαλή διακοπή.
13. Buffer και τελικές στάσεις

Οι συσκευές απορρόφησης σοκ που εγκαθίστανται στα άκρα των διαδρομών ταξιδιού γερανού και καροτσάκι για την πρόληψη ατυχημάτων.



ΣΚΙΤΣΟ

Κύριος τεχνικός





Πλεονεκτήματα του ανυψωτικού γερανού διπλής δοκού

Υψηλότερη ικανότητα ανύψωσης- Μπορεί να χειριστεί βαρύτερα φορτία (τυπικά 10 τόνους σε 500+ τόνους) σε σύγκριση με τους γερανούς μεμονωμένων δοκών.

Αυξημένο ύψος Span & Hook- Παρέχει καλύτερη κάλυψη σε μεγάλα εργαστήρια και υψηλότερη εκκαθάριση ανύψωσης.

Μεγαλύτερη σταθερότητα και ανθεκτικότητα- Οι διπλές δοκοί διανέμουν το βάρος ομοιόμορφα, μειώνοντας την παραμόρφωση και εξασφαλίζοντας ομαλότερη λειτουργία.

Ευστροφία- Υποστηρίζει διάφορα εξαρτήματα ανύψωσης (άγκιστρα, μαγνήτες, αρπαγές) για διαφορετικές βιομηχανικές ανάγκες.

Καλύτερος έλεγχος φορτίου- Εξοπλισμένο με ακριβείς μηχανισμούς ανύψωσης και τροχιάς για ασφαλέστερο χειρισμό υλικών.

Μεγαλύτερη διάρκεια ζωής- Η ισχυρή κατασκευή μειώνει τη φθορά, μειώνοντας το κόστος συντήρησης.

Επιλογές προσαρμογής-Μπορεί να σχεδιαστεί με πρόσθετα χαρακτηριστικά όπως αυτοματοποίηση, τηλεχειριστήριο ή προστασία από έκρηξη.



Εφαρμογές γερανών διπλής δοκού

Βιομηχανία χάλυβα και μετάλλων- Χειρισμός βαρέων χάλυβα, φύλλα και τετηγμένο μέταλλο σε χυτήρια.

Μονάδες ηλεκτροπαραγωγής- Ανυψώνοντας τους στροβίλους, γεννήτριες και βαριά μηχανήματα κατά τη συντήρηση.

Αυτοκινητοβιομηχανία- Μετακίνηση πλαισίου αυτοκινήτων, κινητήρες και μεγάλα εξαρτήματα συναρμολόγησης.

Κατασκευή & βαριά μηχανική-Μεταφορά προκαταρκτικών δομών και βαρέων κατασκευαστικών υλικών.

Ναυπηγική και λιμάνια- Συναρμολόγηση εξαρτημάτων πλοίων και φορτίου φόρτωσης\/εκφόρτωσης.

Αεροδιαστημική βιομηχανία- Διαχείριση μεγάλων εξαρτημάτων αεροσκαφών κατά τη διάρκεια της κατασκευής και της συναρμολόγησης.

Αποθήκευση και εφοδιαστική- Διαχείριση ογκώδους ή βαριάς απογραφής σε μεγάλες εγκαταστάσεις αποθήκευσης.

Εγκαταστάσεις εξόρυξης και τσιμέντου- Μετακίνηση πρώτων υλών, θραυστήρων και βαρέως εξοπλισμού.





Η διαδικασία παραγωγής για ένα 50- TON Double Beam overhead crane περιλαμβάνει διάφορα βασικά στάδια, από το σχεδιασμό έως την τελική δοκιμή. Παρακάτω είναι ένα περίγραμμα βήμα προς βήμα της τυπικής διαδικασίας κατασκευής:

1. Σχεδιασμός & Μηχανική
Ανάλυση απαιτήσεων: Προσδιορίστε τις προδιαγραφές του πελάτη (span, ύψος ανύψωσης, κύκλος λειτουργίας, τροφοδοσία κ.λπ.).

Μοντελοποίηση CAD: Δημιουργήστε μοντέλα 3D και λεπτομερή σχέδια για δομικά και μηχανικά εξαρτήματα.

Υπολογισμοί φόρτωσης: Επαληθεύστε την αντοχή, την παραμόρφωση και τη σταθερότητα κάτω από δυναμικά\/στατικά φορτία.

Ρυθμιστική συμμόρφωση: Εξασφαλίστε την τήρηση των προτύπων (ISO, FEM, DIN, ANSI ή CMAA).

2. Προμήθεια υλικού
Κύρια δοκάρια: πλάκες χάλυβα (Q235B\/Q345B) για δοκούς συγκολλημένου κιβωτίου ή τυλιγμένα τμήματα.

Τελικά βαγόνια: Κατασκευασμένα από χάλυβα προφίλ για ακαμψία.

Hoist & Trolley: Ενεργοποίηση ή παραγωγή εξαρτημάτων (κιβώτιο ταχυτήτων, κινητήρα, συρματόσχοινο, άγκιστρα, φρένα).

Ηλεκτρικά: κινητήρες, πίνακες ελέγχου, κυλίνδρους φελιού\/καλωδίων, διακόπτες ορίων.

3. Κατασκευή κύριων εξαρτημάτων
Α. Κατασκευή διπλής δοκού
Κοπή και συγκόλληση: Οι πλακές χάλυβα κόβονται (λέιζερ\/πλάσμα) και συγκολλούνται σε δοκούς κουτιού.

Ανόπτηση: ανακούφιση από το στρες για την πρόληψη της παραμόρφωσης.

Μη μηχανική κατεργασία: τρύπες γεώτρησης για συνδέσεις και επιφάνειες μηχανής κατεργασίας.

Β. Τελικά καροτσάκια
Συναρμολόγηση: Οι τροχοί, τα buffer και οι μηχανισμοί κίνησης είναι τοποθετημένοι.

Ευθυγράμμιση: Εξασφαλίστε τα παράλληλα κομμάτια για ομαλή κίνηση.

Γ. Hoist & Trolley
Συναρμολόγηση: Τα συστήματα κιβωτίου ταχυτήτων, κινητήρα, τυμπάνου και φρένων είναι ενσωματωμένα.

Δοκιμή φόρτωσης: Προ-δοκιμή του μηχανισμού ανύψωσης.

4. Επιφανειακή επεξεργασία
Ανατίναξη πυροβολισμού: Καθαρές επιφάνειες για προσκόλληση χρωμάτων.

Πρώτη και ζωγραφική: Επικαλύψεις αντι-διάσημο (εποξειδική\/πλούσια σε ψευδάργυρο).

5. Εγκατάσταση ηλεκτρικού συστήματος
Καλωδίωση: Εγκαταστήστε καλώδια τροφοδοσίας\/σήματος κατά μήκος της γέφυρας γερανού.

Πίνακας ελέγχου: Τοποθετήστε VFDs (για μεταβλητή ταχύτητα), προστατευτικά υπερφόρτωσης και PLCs (αν αυτοματοποιηθεί).

Συσκευές ασφαλείας: Όρια διακόπτες, στάση έκτακτης ανάγκης και προστασία υπερφόρτωσης.

6. Συναρμολόγηση και ολοκλήρωση
Στύση: Οι δοκοί συνδέονται με το τέλος των καροτσιών. Το καροτσάκι και ο ανυψωμένος είναι τοποθετημένα.

Ευθυγράμμιση: Επαληθεύστε παραλληλισμό τροχού και διαχωρισμούς των σιδηροδρόμων.

Λίπανση: Εφαρμόστε γράσο σε ταχύτητες, ρουλεμάν και κινούμενα μέρη.

7. Δοκιμές και επιθεώρηση
A. Δοκιμές αποδοχής εργοστασίου (λίπος)
Δοκιμή χωρίς φορτίο: Εκτελέστε το καροτσάκι\/ανυψωτικό σε όλες τις ταχύτητες.

Δοκιμή φόρτωσης:

Στατική δοκιμή: 125% φορτίο (50 τόνοι → 62,5 τόνοι) για 10 λεπτά.

Δυναμική δοκιμή: φορτίο 110% (55 τόνοι) με επαναλαμβανόμενες ανελκυστήρες\/κινήσεις.

Έλεγχοι ασφαλείας: Επαληθεύστε τα φρένα, τους διακόπτες περιορισμού και τις στάσεις έκτακτης ανάγκης.

Β. Τελική επιθεώρηση
Ακρίβεια διαστάσεων, ποιότητα συγκόλλησης και ηλεκτρική ασφάλεια.

8. Αποσυναρμολόγηση και συσκευασία
Επισήμανση: Στοιχεία σήμανσης για εύκολη επιτόπια επανασυναρμολόγηση.

Προστασία: αδιάβροχο περιτύλιγμα για αποστολή.

9.
Ευθυγράμμιση σιδηροτροχιάς: Βεβαιωθείτε ότι οι ράγες διαδρόμου είναι επίπεδα και παράλληλα.

Επαναπροσδιορισμός: όρθια δοκάρια, εγκαταστήστε ηλεκτρικά και βαθμονομήστε.

Τελικές δοκιμές: Επαναλάβετε τις δοκιμές φόρτωσης υπό την εποπτεία του πελάτη.

10. Τεκμηρίωση και παράδοση
Εγχειρίδια: Εγχειρίδια λειτουργίας, συντήρησης και ανταλλακτικών.

Πιστοποιητικά: Αναφορές δοκιμών, πιστοποιήσεις υλικών και έγγραφα συμμόρφωσης.



Προβολή εργαστηρίου:

Η εταιρεία έχει εγκαταστήσει μια πλατφόρμα διαχείρισης ευφυούς εξοπλισμού και έχει εγκαταστήσει 310 σετ (σύνολα) των ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σύνολα (σύνολα) και ο ρυθμός δικτύωσης εξοπλισμού θα φθάσει το 95%. 32 γραμμές συγκόλλησης έχουν τεθεί σε χρήση, 50 προγραμματίζονται να εγκατασταθούν και ο ρυθμός αυτοματισμού ολόκληρης της σειράς προϊόντων έχει φτάσει το 85%.
