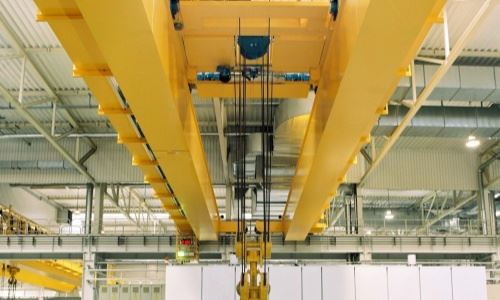

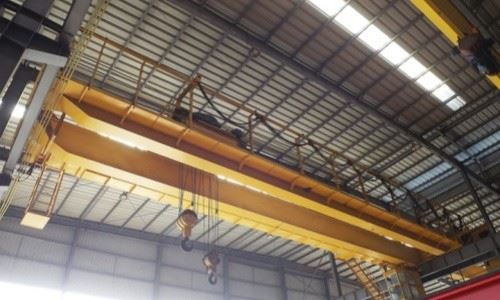

Γενικός σκοπός διπλής δοκού γερανός γέφυρας



Δομή
Διπλές δοκοί: Δύο παράλληλες κύριες δοκοί τρέχουν κατά μήκος του διαστήματος, ενισχύοντας τη δύναμη και τη σταθερότητα.

End Carriages: Βρίσκεται και στα δύο άκρα για να υποστηρίξετε τις δοκοί και να επιτρέψετε το Crane Travel κατά μήκος του διαδρόμου.

TROLLEY (μονάδα καβουριών): Μετακινείται κατά μήκος των δοκών και μεταφέρει τον μηχανισμό ανύψωσης (ανυψωτήρας συρματόσχοινων ή βαρούλκο).



Στοιχεία πυρήνα: ρουλεμάν, κιβώτιο ταχυτήτων, κινητήρα, αντλία

Τόπος προέλευσης: Henan, Κίνα

Εγγύηση: 1 έτος

Βάρος (kg): 2000 kg

Ένθετα εξερχόμενη βίντεο: Παρέχεται

Αναφορά δοκιμής μηχανημάτων: Παρέχεται

Σχεδιασμός: Διπλή δέσμη

Αποτελεσματικότητα: υψηλή απόδοση

Ταχύτητα λειτουργίας: Λειτουργία υψηλής ταχύτητας

Σταθερότητα: Λειτουργία κατά της κάλυψης

Χρώμα: Προαιρετικό

Πηγή τροφοδοσίας: 110V/220V/230V/380V/440V, προσαρμοσμένο

Span: 7 5-31. 5m





1.

1) Δομή & Σχεδιασμός
Αποτελείται από δύο παράλληλες δοκοί που κατασκευάζονται από συγκολλημένες δέσμες κιβωτίων ή κυλιόμενων χάλυβα Ι, ανάλογα με την χωρητικότητα.

Παρέχει την πρωταρχική δομική υποστήριξη για το καροτσάκι και τον μηχανισμό ανύψωσης.

Συνήθως περιλαμβάνει πλατφόρμες διαδρόμων και συντήρησης για πρόσβαση επιθεώρησης και επισκευής.

Σχεδιασμένο για να χειρίζεται τις δυνάμεις κάμψης, τα δυναμικά φορτία και την πλευρική τάση κατά τη διάρκεια της ανύψωσης και του ταξιδιού του γερανού.

2) Βασικά χαρακτηριστικά
Υλικό: Δομικός χάλυβας υψηλής αντοχής (π.χ. Q235B/Q345B).

Σχεδιασμός καμπύλης: ελαφρά ανοδική αψίδα για να αντιμετωπίσει την εκτροπή κάτω από βαριά φορτία.

Σιδηροδρομική τροχιά: Το τρόλεϊ ταξιδεύει σε ράγες τοποθετημένες πάνω από τις δοκοί.

Σύνδεση: συγκολλημένες ή βιδωμένες μέχρι τα τελικά καροτσάκια για ομαλή ολοκλήρωση.




2. Σύστημα απορροής

1) Μηχανισμός ανύψωσης:

Συνήθως ένας ανυψωτήρας συρματόσχοινων ή ένα σύστημα βαρούλκου.

Τοποθετημένο σε ένα καροτσάκι (που ονομάζεται επίσης μονάδα καβουριών) που τρέχει κατά μήκος των διπλών δοκών.

2) Κινητήρας:

Ο κινητήρας βαρέως τύπου με μεταβλητή μονάδα συχνότητας (VFD) για έλεγχο ομαλής ταχύτητας.

Παρέχει ισχύ για κατακόρυφη ανύψωση.

3) Κιβώτιο ταχυτήτων:

Συνδέει τον κινητήρα με το τύμπανο, προσφέροντας μείωση ταχύτητας και ενίσχυση ροπής.

4) Drum & Wire Rope:

Το χαλύβδινο συρματόσχοινο γύρω από το αυλακωτό τύμπανο κατά τη διάρκεια της ανύψωσης.

Το τύμπανο είναι ακριβώς επεξεργασμένο για να αποτρέψει την ολίσθηση του σχοινιού και να επεκτείνει τη ζωή του σχοινιού.

5) μπλοκ γάντζου:

Μεταφέρει το άγκιστρο ανύψωσης, το σύστημα τροχαλίας και το μάνδαλο ασφαλείας.

Βαθμολογείται για την πλήρη χωρητικότητα του γερανού.

6) Σύστημα φρένων:

Ηλεκτρομαγνητικά ή υδραυλικά φρένα που εμπλέκονται αυτόματα κατά τη διάρκεια της βλάβης ή της υπερφόρτωσης.

7) Όρια διακόπτες:

Αποτρέψτε την υπερβολική ανύψωση ή την υπερβολική μείωση, κόβοντας τον κινητήρα ανύψωσης σε προκαθορισμένα όρια.

3.ημεταφορά

Η τελική μεταφορά (που ονομάζεται επίσης τελικό φορτηγό) είναι η δομή και στα δύο άκρα της γέφυρας.
Φέρνει τις δοκοί γέφυρας και ταξιδεύει κατά μήκος των ράγων διαδρόμου.
Μεταφέρει το φορτίο (συμπεριλαμβανομένου του βάρους του ίδιου του γερανού, του καροτσιού και του ανυψωμένου φορτίου) στη δομή του κτιρίου μέσω τροχών που τρέχουν σε ράγες.





4. Μηχανισμός ταξιδιού

Ροή λειτουργίας
Ο χειριστής ξεκινά το Crane Travel μέσω του πίνακα ελέγχου ή του τηλεχειριστηρίου.

Οι κινητήρες κίνησης ενεργοποιούν, γυρίζοντας τους τροχούς στα τελικά καροτσάκια.

Η δομή της γέφυρας κινείται κατά μήκος των ράγων διαδρόμου.

Τα φρένα εμπλέκονται για ασφαλή και ελεγχόμενη διακοπή.

Οριοθετημένοι διακόπτες κόβουν την κίνηση στα άκρα της πίστα.

5. Μηχανισμός ταξιδιού Trolley

Χαρακτηριστικά ασφαλείας και απόδοσης
Όρια διακόπτες για να σταματήσουν το καροτσάκι πριν φτάσετε στο φυσικό άκρο της σιδηροτροχιάς.

Μαλακή εκκίνηση/διακοπή μέσω VFD για να μειώσετε την κυριαρχία.

Προστασία υπερφόρτωσης Εάν ενσωματωθεί με τη μονάδα ανύψωσης.

Άκαμπτη και ανθεκτική σε κραδασμούς δομή για σταθερό ταξίδι.

6. Σκηνή τροχού

Λειτουργία:
Για να υποστηρίξει το βάρος του γερανού και να ενεργοποιήσετε την ομαλή διαμήκη κίνηση κατά μήκος των ράγων διαδρόμου.

Μεταφέρετε την κινητήρια δύναμη από τον κινητήρα στη σιδηροτροχιά.

7. Σκίνιο

Το γάντζο ενός γερανού γερανού γενικού σκοπού είναι το κύριο συστατικό που ασχολείται άμεσα με το φορτίο κατά τη διάρκεια των εργασιών ανύψωσης. Είναι τοποθετημένο στο μπλοκ αγκίστρου και συνδέεται με τον μηχανισμό ανύψωσης μέσω ενός συστήματος χαλύβδινων συρμάτων, επιτρέποντας την ασφαλή και αποτελεσματική ανύψωση, τη μείωση και τη συγκράτηση φορτίου.
Λειτουργία:
Λειτουργεί ως διεπαφή φορτίου μεταξύ του γερανού και του στοιχείου που αρθεί.

Σχεδιασμένο για ασφαλή πρόσληψη και απελευθέρωση φορτίων χρησιμοποιώντας ιμάντες, αλυσίδες ή άλλα εργαλεία ανύψωσης.

8. Μοντέρη

Ο κινητήρας ενός γερανού γερανού γενικού σκοπού είναι η κινητήρια δύναμη πίσω από όλες τις βασικές κινήσεις, συμπεριλαμβανομένης της ανύψωσης (ανύψωση), του ταξιδιού γερανού και του ταξιδιού. Κάθε σύστημα κίνησης χρησιμοποιεί αφοσιωμένους κινητήρες βελτιστοποιημένους για ροπή, κύκλο λειτουργίας και έλεγχο ταχύτητας.
Λειτουργία:
Εξουσιοδοτεί τον μηχανισμό ανύψωσης για την ανύψωση/χαμηλότερα φορτία.

Οδηγεί τα συστήματα ταξιδιού του καροτσιού και της γέφυρας για οριζόντια κίνηση.

Επιτρέπει τον ακριβή έλεγχο φορτίου και την ασφαλή λειτουργία υπό διάφορες συνθήκες εργασίας.

.

9. Σύστημα συναγερμού και ορίου

Το σύστημα συναγερμού ήχου και ελαφρού συναγερμού και οι διακόπτες περιορισμού σε έναν γερανό γενετικής γέφυρας γενικού σκοπού είναι κρίσιμα εξαρτήματα ασφάλειας και σηματοδότησης που βοηθούν στην πρόληψη ατυχημάτων, του προσωπικού ειδοποίησης και του περιορισμού της κίνησης του γερανού εντός των ασφαλών λειτουργικών ορίων.

1) Σύστημα συναγερμού ήχου και φωτός
Σκοπός:
Προειδοποιεί το προσωπικό της κίνησης γερανών ή των καταστάσεων έκτακτης ανάγκης μέσω ακουστικών και οπτικών σημάτων.

Ενισχύει την ευαισθητοποίηση της ασφάλειας σε πολυάσχολα βιομηχανικά περιβάλλοντα.
2) Όρια διακόπτες
Σκοπός:
Σταματήστε ή περιορίζετε την κίνηση όταν ο γερανός, το τρόλεϊ ή το άγκιστρο φτάνουν στο μέγιστο επιτρεπόμενο ταξίδι του.

Αποτρέπει την υπερβολική κίνηση, την υπερβολική και τις πιθανές συγκρούσεις.

10. Συσκευές ασφαλείας

1.
Αποτρέπει την ανύψωση πέρα ​​από την ονομαστική χωρητικότητα.

Σταματάει την ανύψωση ή ενεργοποιεί τον συναγερμό όταν το φορτίο υπερβαίνει το ασφαλές όριο.

Συχνά ενσωματωμένα με κύτταρα φορτίου ή αισθητήρες ρεύματος.

2.
Διακόπτης ορίων ανύψωσης: Αποτρέπει τον άγκιστρο από υπερβολική ή υπερβολική.

Διακόπτης ορίων ταξιδιού Trolley: Σταματά το τρόλεϊ στο τέλος της διαδρομής ταξιδιού.

Διακόπτης ορίων ταξιδιού Crane: Σταματά την κίνηση της γέφυρας στα άκρα του διαδρόμου.

3. Κουμπί διακοπής έκτακτης ανάγκης
Αμέσως κόβει την ισχύ σε όλες τις λειτουργίες όταν πιέζεται.

Βρίσκεται στο κρεμαστό κόσμημα, το τηλεχειριστήριο ή/και την καμπίνα ελέγχου.

4.
Καουτσούκ ή υδραυλικά ρυθμιστικά στο τέλος των σιδηροτροχιών.

Απορροφήστε την κινητική ενέργεια εάν ο γερανός ή τα τρόφιμα.

5.
Οι αισθητήρες υπερήχων, υπέρυθρων ή λέιζερ ανιχνεύουν κοντινούς γερανούς ή εμπόδια.

Αυτόματα επιβραδύνει ή σταματά τον γερανό για να αποφευχθούν συγκρούσεις.

6.
Εξασφαλίζει τον γερανό στη θέση του όταν δεν χρησιμοποιείται, ειδικά για εξωτερικούς γερανούς.

Αποτρέπει την κίνηση που προκαλείται από τον άνεμο.

7. Συναγερμός ήχου και φωτός
Οι ακουστικές σειρήνες και τα φώτα που αναβοσβήνουν προειδοποιούν το κοντινό προσωπικό κατά τη διάρκεια της κίνησης του γερανού.

8. Προστασία υπερφόρτωσης κινητήρα
Η ενσωματωμένη θερμική προστασία στους κινητήρες εμποδίζει την υπερθέρμανση και την εξάντληση.

Περιλαμβάνει αισθητήρες όπως θερμοστάτες ή θερμικά ρελέ.

11. Λειτουργία ελέγχου

Λειτουργίες ελέγχου: κοινές λειτουργίες/εφαρμογές
Έλεγχος καμπίνας: Βαρύ γερανοί (μεγάλη χωρητικότητα) Πλήρης έλεγχος με ορατότητα του χειριστή
Έλεγχος αναστολής: Μεσαία έως μεγάλα γερανούς, λειτουργία εδάφους, ενσύρματη σύνδεση
Ασύρματο τηλεχειριστήριο: Μικρές έως μεσαίες γερανές, ευέλικτος έλεγχος, υψηλή ελιγμών
Αυτόματο έλεγχο: Επαγγελματικές ή επαναλαμβανόμενες εργασίες ανύψωσης, ακριβείς, συνεπείς, ασφαλείς
Control Joystick: Μικρές γερανές ή εφαρμογές που απαιτούν απλό έλεγχο, εύκολο στη λειτουργία για ελαφρές εργασίες



12.Sketch

Κύριος τεχνικός





1. Υψηλή χωρητικότητα φορτίου
Ο σχεδιασμός διπλής δοκού παρέχει ανώτερη αντοχή και σταθερότητα, επιτρέποντας την ανύψωση των βαρύτερων φορτίων με ασφάλεια.

Συνήθως κυμαίνεται από 10T έως 500T ή περισσότερο, ανάλογα με την εφαρμογή.

Ιδανικό για το χειρισμό βαρέων εξοπλισμού, μηχανημάτων, χάλυβα ή μεγάλων φορτίων με τα οποία μπορούν να αγωνιστούν άλλοι γερανοί.

2. Αυξημένο ύψος ανύψωσης και εύρος
Ο σχεδιασμός διπλής δοκού επιτρέπει υψηλότερο ύψος ανύψωσης σε σύγκριση με γερανούς μεμονωμένων δοκών.

Μπορεί να φιλοξενήσει ευρύτερες διαστάσεις, καθιστώντας την κατάλληλη για μεγάλα εργαστήρια, αποθήκες και ανοιχτές περιοχές.

Το μεγαλύτερο ύψος ανύψωσης είναι ιδιαίτερα χρήσιμο για μεγάλα δοχεία, βαριά μηχανήματα ή συντήρηση εξοπλισμού.

3. Ενισχυμένη σταθερότητα
Η δομή διπλής δοκού διανέμει το φορτίο πιο ομοιόμορφα σε ολόκληρο το σύστημα γερανών, παρέχοντας μεγαλύτερη σταθερότητα κατά τη διάρκεια της ανύψωσης.

Αυτό μειώνει τον κίνδυνο ανατροπής ή μετατόπισης κάτω από υψηλά φορτία και βελτιώνει την ασφάλεια.

4. Αποτελεσματικός και ακριβής έλεγχος φορτίου
Με προχωρημένους ηλεκτρικούς ελέγχους και μεταβλητές μονάδες ταχύτητας, ο γερανός προσφέρει ακριβή έλεγχο της κίνησης του φορτίου.

Οι κινήσεις ανύψωσης, ταξιδιού και καροτσάκι μπορούν να ρυθμιστούν για να καλύψουν τις ανάγκες των ευαίσθητων εφαρμογών, στη μείωση των κινδύνων και στη βελτίωση της λειτουργικής αποτελεσματικότητας.

5. Ευελιξία σε λειτουργία
Οι πολλαπλές λειτουργίες ελέγχου (κρεμαστό κόσμημα, καμπίνα, ασύρματο τηλεχειριστήριο, αυτοματοποιημένα) επιτρέπουν την ευέλικτη λειτουργία ανάλογα με το περιβάλλον και τις απαιτήσεις.

Μπορεί να χρησιμοποιηθεί για γενική ανύψωση, χειρισμό υλικών ή εργασίες κατασκευής σε διάφορες βιομηχανίες όπως η κατασκευή, οι χαλυβουργοί, τα ναυπηγεία, οι αποθήκες και η συγκέντρωση βαρέων μηχανημάτων.

6. Ανθεκτικότητα και μακροζωία
Κατασκευή βαρέως τύπου και χρήση υλικών υψηλής ποιότητας (π.χ. σφυρηλατημένος χάλυβας, κράματα κράματα) εξασφαλίζουν μακροχρόνια απόδοση.

Σχεδιασμένο για συνεχούς κύκλους λειτουργίας, καθιστώντας το ιδανικό για λειτουργίες που απαιτούν συχνή και εκτεταμένη χρήση γερανού.





1. Κατασκευαστικά φυτά
Χειρισμός υλικών: Μετακίνηση πρώτων υλών, εξαρτημάτων και τελικών προϊόντων σε όλη τη γραμμή παραγωγής.

Λειτουργίες συναρμολόγησης: Ανυψώνοντας βαριά μηχανήματα, μεγάλα τμήματα και εξαρτήματα για συναρμολόγηση σε εργοστάσια παραγωγής.

Συντήρηση μηχανών: Ανυψώστε και μετεγκατάσταση βαρέων εξοπλισμού ή κινητήρων για επισκευές και συντήρηση.

Πλεονεκτήματα: Δυνατότητα χειρισμού υψηλών βαρών και μεγάλων περιόδων, μειώνοντας την ανάγκη για πολλαπλούς γερανούς.

2. Χάλυβα και χυτήρια
Βαριά ανύψωση: Χειρισμός μεγάλων χαλύβδινων δοχείων, πηνίων και πλινθώσεων.

Χύτευση και χύση: Χρησιμοποιείται για την ανύψωση λιωμένων μεταλλικών κουτάνων ή εξαρτημάτων μούχλας στα χυτήρια.

Μεταφορά υλικού: Μετακίνηση βαρέων χάλυβα και υλικά μεταξύ διαφόρων σταδίων παραγωγής.

Πλεονεκτήματα: Αρκετά ισχυρά ώστε να χειρίζονται ακραίες θερμοκρασίες και βαριά φορτία σε σκληρά βιομηχανικά περιβάλλοντα.

3. Κατασκευή & βαριά μηχανική
Κατασκευή κτιρίων: Ανυψώνοντας μεγάλα προκατασκευασμένα εξαρτήματα, δοκούς και δομικά στοιχεία.

Χειρισμός βαρέων μηχανημάτων: Μετακίνηση μεγάλου εξοπλισμού κατασκευής, όπως μπουλντόζες, γεννήτριες ή γερανοί.

Κατασκευή γέφυρας και σήραγγας: Χρησιμοποιείται σε έργα όπου συναρμολογούνται μεγάλες δομές in situ.

Πλεονεκτήματα: Δυνατότητα εργασίας με βαριά, μεγάλα εξαρτήματα και υλικά, μαζί με υψηλά πρότυπα ασφαλείας.

4.
Ναυπηγική βιομηχανία: Ανυψώνοντας μεγάλα εξαρτήματα πλοίων όπως τμήματα, κινητήρες και γερανούς.

Φόρτωση/εκφόρτωση Dockside: Μετακίνηση βαρέων φορτίου ή εμπορευματοκιβωτίων από πλοία σε φορτηγά ή αποθήκευση.

Επισκευή και συντήρηση: Ανύψωση και ελιγμό μεγάλων τμημάτων πλοίων ή υπεράκτιων πλατφορμών για επισκευές.

Πλεονεκτήματα: Προσφέρει υψηλές δυνατότητες ανύψωσης και περιθώρια που χρειάζονται για να χειριστούν μεγάλα σκάφη και εξαρτήματα.

5. Αποθήκες και κέντρα διανομής
Αποθήκευση και ανάκτηση: Ανύψωση, αποθήκευση και ανάκτηση αγαθών σε αποθήκες, ιδιαίτερα σε συστήματα αποθήκευσης υψηλής πυκνότητας.

Χειρισμός χύδην υλικού: Μετακίνηση μεγάλων ποσοτήτων αγαθών ή πρώτων υλών όπως ξυλεία, σκυρόδεμα ή μέταλλο.

Αποστολή/Φόρτωση: Φόρτωση αγαθών σε φορτηγά για διανομή και εκφόρτωση από δοχεία.

Πλεονεκτήματα: Βοηθά στη βελτίωση της λειτουργικής αποτελεσματικότητας με την αυτοματοποίηση του χειρισμού φορτίου και τη μείωση της ανθρώπινης εργασίας.





1. Σχεδίαση και μηχανική
Συγκέντρωση απαιτήσεων:

Η χωρητικότητα φόρτωσης (π.χ. ορίζονται καθορισμένα χωρητικότητα (π.χ., 10t, 50t, 100t, κλπ.), Το ύψος ανύψωσης και το επιχειρησιακό περιβάλλον.

Οι ανάγκες προσαρμογής αξιολογούνται, όπως οι τρόποι ελέγχου (κρεμαστό κόσμημα, ασύρματη, καμπίνα) και ειδικά χαρακτηριστικά (π.χ. αντι-συγκόλληση, προστασία υπερφόρτωσης).

Προκαταρκτικός σχεδιασμός:

Οι δομικοί μηχανικοί και οι σχεδιαστές γερανών δημιουργούν τον αρχικό σχεδιασμό του γερανού, συμπεριλαμβανομένης της κύριας δέσμης, της τελικής μεταφοράς, του συστήματος ανύψωσης, του συστήματος καροτσάκι, του μηχανισμού ταξιδιού και άλλων εξαρτημάτων.

Υπολογισμός και προσομοίωση:

Οι υπολογισμοί φόρτωσης εκτελούνται για να εξασφαλιστεί ότι ο γερανός μπορεί να χειριστεί την καθορισμένη χωρητικότητα.

Η ανάλυση πεπερασμένων στοιχείων (FEA) μπορεί να χρησιμοποιηθεί για την προσομοίωση των τάσεων και των παραμορφώσεων στη δομή για να εξασφαλιστεί η ασφάλεια και η σταθερότητα.

Λεπτομερής σχεδιασμός:

Μετά την έγκριση, γίνονται λεπτομερή σχέδια για κάθε τμήμα, συμπεριλαμβανομένης της κύριας δοκού, του τελικού μεταφορά, του συστήματος ανύψωσης, των κινητήρων, των συστημάτων ελέγχου και των χαρακτηριστικών ασφαλείας.

2. Προμήθεια υλικού
Επιλογή πρώτων υλών:

Υλικά υψηλής ποιότητας, όπως χάλυβα, χάλυβα, σφυρήλατο χάλυβα και ηλεκτρικά εξαρτήματα προέρχονται σύμφωνα με τις προδιαγραφές.

Τα υλικά επιθεωρούνται για πιστοποίηση ποιότητας και συμμόρφωση με τα πρότυπα της βιομηχανίας (π.χ. ISO, CE).

Προμήθεια εξαρτημάτων:

Τα τυπικά εξαρτήματα όπως οι κινητήρες, οι ανυψωτές, οι πίνακες ελέγχου, οι διακόπτες ορίων και οι συσκευές ασφαλείας προέρχονται από αξιόπιστους προμηθευτές.

3. Κατασκευή εξαρτημάτων
Κύριος δοκός:

Κοπή και συγκόλληση χάλυβα πλακών για να σχηματίσουν τη δοκό γέφυρας.

Η δοκός συναρμολογείται με τμήματα συγκόλλησης ή βιδών, εξασφαλίζοντας ότι ανταποκρίνεται στην απαιτούμενη δύναμη και ακρίβεια.

Συναρμολόγηση τελικής μεταφοράς:

Το τελικό φορείο κατασκευάζεται και συναρμολογείται για να κρατήσει τον γερανό στις ράγες διαδρόμου.

Τα συγκροτήματα τροχών εγκαθίστανται για να εξασφαλίσουν ομαλά ταξίδια κατά μήκος των σιδηροτροχιών.

Σύστημα ανύψωσης και καροτσάκι:

Η μονάδα ανύψωσης (ηλεκτρικό ή εγχειρίδιο) συναρμολογείται, συμπεριλαμβανομένου του τυμπάνου, του συρματοπλέγματος, του άγκιστου και του κινητήρα.

Το σύστημα καροτσιού είναι κατασκευασμένο για τη μεταφορά του ανυψωτήρα στη γέφυρα, συμπεριλαμβανομένων των τροχών καροτσάκι και των μηχανισμών κίνησης.

Μηχανισμός ταξιδιού γερανού:

Οι τροχοί γερανών τοποθετούνται στα τελικά καροτσάκια, εξασφαλίζοντας ομαλή οριζόντια κίνηση.

Το σύστημα κίνησης είναι εγκατεστημένο για τον έλεγχο της ταχύτητας ταξιδιού.

4. Συναρμολόγηση γερανού
Κύρια εγκατάσταση δέσμης:

Η συναρμολογημένη κύρια δοκός ανυψώνεται και τοποθετείται στα άκρα.

Η δοκός είναι ευθυγραμμισμένη για να εξασφαλίσει δομική ακεραιότητα.

Εγκατάσταση καροτσάκι και ανυψωμένος:

Το σύστημα καροτσιού είναι τοποθετημένο στην κύρια δοκός και ο ανυψωτικός είναι τοποθετημένος στο καροτσάκι.

Η αλυσίδα φορτίου ή το συρματόσχοινο εγκαθίσταται και δοκιμάζεται για ομαλή λειτουργία.

Ρύθμιση μηχανισμού ταξιδιού:

Οι τροχοί του γερανού τοποθετούνται και ο μηχανισμός κίνησης συνδέεται με το σύστημα ελέγχου για οριζόντια κίνηση.

5. Εγκατάσταση ηλεκτρικού συστήματος και συστήματος ελέγχου
Πίνακας καλωδίωσης και ελέγχου:

Ο πίνακας ελέγχου είναι εγκατεστημένος και ενσύρματος για να διαχειριστεί όλες τις κινήσεις του γερανού (ανύψωση, καροτσάκι, ταξίδι γερανού).

Οι διακόπτες ορίων, τα κουμπιά διακοπής έκτακτης ανάγκης και οι συναγερμοί ασφαλείας ενσωματώνονται στο σύστημα ελέγχου.

Εγκατάσταση κινητήρα και γρανάζι:

Οι κινητήρες για ανύψωση, ταξίδια και το καροτσάκι εγκαθίστανται και συνδέονται με τα αντίστοιχα συστήματα εργαλείων τους.

Δοκιμή συστημάτων ελέγχου:

Τα συστήματα ελέγχου ελέγχονται για να εξασφαλιστεί η σωστή ενσωμάτωση του ελέγχου μενταγιόν, των ασύρματων απομακρυσμένων ή των επιλογών ελέγχου καμπίνας.

6. Δοκιμές και ποιοτικός έλεγχος
Δοκιμές φόρτωσης:

Ο γερανός υφίσταται δοκιμή στατικού φορτίου (για τον έλεγχο της σταθερότητας) και τη δοκιμή δυναμικής φόρτωσης (για να ελέγξετε την επιχειρησιακή απόδοση υπό πραγματικές συνθήκες εργασίας).

Η προστασία της υπερφόρτωσης και οι διακόπτες περιορισμού δοκιμάζονται για να εξασφαλίσουν ότι λειτουργούν σωστά.

Δοκιμή συστήματος ασφαλείας:

Οι συναγερμοί ήχου και φωτός, οι διακόπτες ορίων, τα κουμπιά διακοπής έκτακτης ανάγκης και οι συσκευές ασφαλείας δοκιμάζονται για λειτουργικότητα.

Δοκιμές κίνησης:

Όλες οι κινήσεις που διαθέτουν, το κίνημα του καροτσιού, το ταξίδι γέφυρας και τον έλεγχο της ταλάντευσης-δοκιμάζονται για ομαλή λειτουργία και ακρίβεια.

Ηλεκτρικές δοκιμές:

Όλα τα ηλεκτρικά εξαρτήματα ελέγχονται για σωστή καλωδίωση, γείωση και επικοινωνία μεταξύ των συστημάτων.

Τεκμηρίωση και πιστοποίηση:

Ο γερανός επιθεωρείται σύμφωνα με τα διεθνή πρότυπα ασφαλείας και υφίσταται πιστοποίηση από τις αρμόδιες αρχές (π.χ. CE, ISO).

Πραγματοποιούνται πιστοποιητικά δοκιμών για κινητήρες, γερανούς και δοκιμές φόρτωσης.

7. Τελική επιθεώρηση και ζωγραφική
Οπτική επιθεώρηση:

Διεξάγεται διεξοδική επιθεώρηση για να διασφαλιστεί ότι ο γερανός πληροί τις προδιαγραφές σχεδιασμού και τις απαιτήσεις ασφάλειας.

Ζωγραφική:

Ο γερανός είναι βαμμένος με επικαλύψεις αντι-διάσημο υψηλής ποιότητας για να τον προστατεύσει από περιβαλλοντικές συνθήκες.

Σήμανση και επισήμανση:

Οι ετικέτες ασφαλείας, οι προειδοποιήσεις και τα σημάδια χωρητικότητας εφαρμόζονται στον γερανό για σωστή αναγνώριση.

8. Παράδοση και εγκατάσταση
Αποστολή:

Ο γερανός αποσυναρμολογείται προσεκτικά σε μεταφερόμενα μέρη (αν χρειαστεί) και αποστέλλεται στην τοποθεσία του πελάτη.

Εγκατάσταση:

Ο γερανός είναι εγκατεστημένος επί τόπου και γίνονται όλες οι συνδέσεις (ισχύς, μηχανικός, έλεγχος).

Τελική ανάθεση:

Ο γερανός ανατέθηκε με τη λειτουργία του μέσω μιας σειράς επιχειρησιακών δοκιμών για να εξασφαλιστεί ότι λειτουργεί σωστά.

Η κατάρτιση των χειριστών διεξάγεται, εάν είναι απαραίτητο, για ασφαλή και αποτελεσματική χρήση.

9. Υποστήριξη μετά την εγκατάσταση
Εκπαίδευση πελατών:

Εκπαίδευση χειριστή για τον τρόπο χρήσης του γερανού με ασφάλεια και αποτελεσματική.

Πρόγραμμα συντήρησης:

Παρέχοντας ένα σχέδιο συντήρησης για τη συνεχιζόμενη λειτουργία του γερανού, συμπεριλαμβανομένων τακτικών επιθεωρήσεων, λίπανσης και δοκιμών.

Υποστήριξη μετά την πώληση:

Προσφέροντας ανταλλακτικά, αντιμετώπιση προβλημάτων και υπηρεσίες επισκευής.

Προβολή εργαστηρίου:

Η εταιρεία έχει εγκαταστήσει μια πλατφόρμα διαχείρισης ευφυούς εξοπλισμού και έχει εγκαταστήσει 310 σετ (σύνολα) των ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σύνολα (σύνολα) και ο ρυθμός δικτύωσης εξοπλισμού θα φθάσει το 95%. 32 γραμμές συγκόλλησης έχουν τεθεί σε χρήση, 50 προγραμματίζονται να εγκατασταθούν και ο ρυθμός αυτοματισμού ολόκληρης της σειράς προϊόντων έχει φτάσει το 85%.
