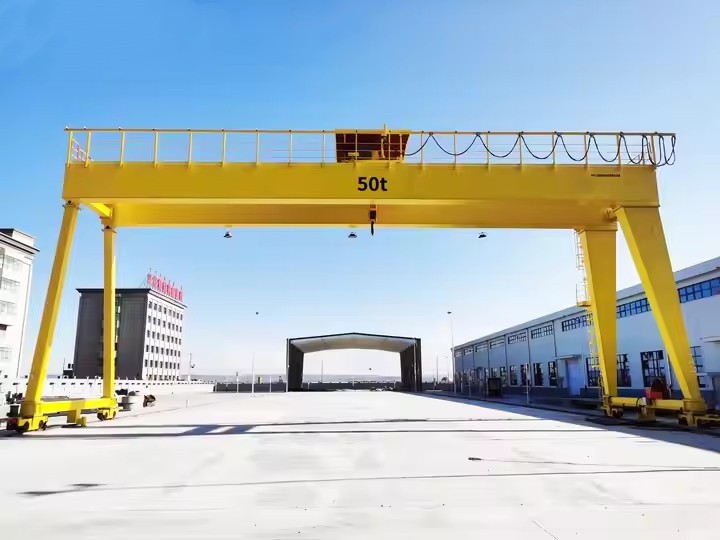

Ένας γερανός σκελετού σκελετού



Βασικά χαρακτηριστικά ενός γερανού σκελετού Gantry:

Δομή:

Αποτελείται από δύο κάθετα σκέλη που συνδέονται με μια οριζόντια δοκό (δοκός).

Μπορεί να σταθεροποιηθεί ή να ρυθμιστεί σε ύψος και άνοιγμα.

Ορισμένα μοντέλα έχουν μονή δοκό (ελαφρύτερα φορτία) ή διπλές δοκούς (βαρύτερα φορτία).

Κινητικότητα:

Σταθερός γερανός Gantry: Σταθερό, χρησιμοποιείται σε συγκεκριμένο χώρο εργασίας.

Κινητός γερανός σκελετού: Εξοπλισμένο με τροχούς (χειροκίνητους ή μηχανοκίνητους) για εύκολη μετακίνηση.

Σιδηροδρομικός σιδηροδρομικός σταθμός-Μοντέρ σκελετών (RMG): Τρέχει σε ράγες για ακριβή κίνηση σε μεγάλες περιοχές (π.χ. χειρισμός κοντέινερ).

Χωρητικότητα φορτίου:

Τυπικά κυμαίνεται από0,5 τόνοι έως πάνω από 50 τόνοι, ανάλογα με το σχέδιο.

Τα μοντέλα βαρέως τύπου-μπορεί να περιλαμβάνουν δοκούς και στηρίγματα από ενισχυμένο χάλυβα.

Ανυψωτικός Μηχανισμός:

Χρησιμοποιεί ηλεκτρικό ή χειροκίνητο ανυψωτικό (ανυψωτικό αλυσίδας, ανυψωτικό συρματόσχοινο ή τρόλεϊ).

Μπορεί να λειτουργήσει μέσω κρεμαστό χειριστήριο, τηλεχειριστήριο ή καμπίνα.



Σύγκριση με άλλους γερανούς

Χαρακτηριστικό	Ένας-Γερανός σκελετού	Γερανός εναέριας γέφυρας	Γερανός Γερανού
Κινητικότητα	✅ Φορητό	❌ Στερεώνεται στη δομή	✅ Περιορισμένη
Εγκατάσταση	Δεν χρειάζεται θεμέλιο	Απαιτεί δοκούς διαδρόμου	Χρειάζεται υποστήριξη
Χωρητικότητα φορτίου	Έως 50+ τόνοι	Έως 500+ τόνοι	Έως 20 τόνους
Χώρος εργασίας	Εσωτερική/Εξωτερική	Κυρίως σε εσωτερικούς χώρους	Μικρές περιοχές
Κόστος	Χαμηλό προς μέτριο	Ψηλά	Μέσον



Ανυψωτική ικανότητα: 30 μετρικοί τόνοι (30.000 kg)
Άνοιγμα: 10m–35m (προσαρμόσιμο)
Ύψος ανύψωσης: 6m–20m (ρυθμιζόμενο)
Τύπος ανύψωσης: Διπλή-δοκός με ηλεκτρικό συρματόσχοινο (τύπου QD-)
Σύστημα ταξιδιού: Μηχανοκίνητο (σιδηροδρομικό-καθοδηγούμενο ή ελαστικό-κουρασμένο)
Τύπος τροχού: Ατσάλινοι τροχοί (για ράγες) / Πνευματικά ελαστικά (χρήση δαπέδου)
Σύστημα ελέγχου: Καμπίνα- ή τηλεχειριστήριο
Τροφοδοτικό: 380V/50Hz (3-φασικό)
Κατασκευαστικός χάλυβας: Q345B (υψηλής-αντοχής) με επίστρωση ανθεκτική στη διάβρωση-

A γερανός σκελετού σκελετούαποτελείται από πολλά βασικά δομικά και μηχανικά εξαρτήματα που συνεργάζονται για την ασφαλή ανύψωση και μετακίνηση βαρέων φορτίων. Ακολουθεί μια ανάλυση των βασικών στοιχείων:



1. Κύρια δομικά στοιχεία

A. Πλαίσιο Gantry (Δομή υποστήριξης)

Πόδια (όρθια/στήλες)– Κάθετα στηρίγματα που αντέχουν το βάρος και το φορτίο του γερανού.

Κορυφαία δοκός (δοκός)– Η οριζόντια δοκός που εκτείνεται ανάμεσα στα πόδια, στηρίζοντας το ανυψωτικό και το καρότσι.

Πλαίσιο βάσης (Τελικά καρότσια)– Το κάτω μέρος με τροχούς ή ράγες για κινητικότητα.

Β. Διασταύρωση (Δοκός Γέφυρας)

Σχεδιασμός μονής ή διπλής δοκού, ανάλογα με την ικανότητα φόρτωσης.

Υποστηρίζει το τρόλεϊ και το ανυψωτικό.





2. Στοιχεία Κινητικότητας & Κίνησης

Α. Τροχοί & Τροχοί

Σταθεροί τροχοί– Για σταθερούς γερανογέφυρες.

Περιστρεφόμενοι τροχοί– Να επιτρέπεται η δυνατότητα ελιγμών σε φορητούς γερανούς σκελετού.

Σιδηροδρομικό Σύστημα– Χρησιμοποιείται σε γερανογέφυρες (RMG) που τοποθετούνται σε σιδηροτροχιά για καθοδηγούμενη κίνηση.

Β. Μηχανισμός κίνησης (Μηχανοκίνητοι γερανοί)

Ταξιδιωτικά Μοτέρ– Ηλεκτροκινητήρες για τη μετακίνηση του γερανού κατά μήκος σιδηροτροχιών ή δαπέδων.

Φρένα– Εξασφαλίστε ασφαλή στάση.



3. Ανυψωτικός Μηχανισμός

Α. Ανυψωτικό

Ηλεκτρικός ανυψωτήρας αλυσίδας– Κοινό για ελαφριά έως μεσαία φορτία.

Ανυψωτικό συρματόσχοινο– Χρησιμοποιείται για βαρύτερα φορτία (5 τόνους και άνω).

Χειροκίνητο ανυψωτικό (μοχλός ή μπλοκ αλυσίδας)– Για μικρότερες, μη{0}}εφαρμογές.

Β. Τρόλεϊ

Μετακινεί το ανυψωτικό κατά μήκος της δοκού (χειροκίνητα ή μηχανοκίνητα).

Χειροκίνητο τρόλεϊ ώθησης– Λειτουργία με το χέρι.

Ηλεκτρικό τρόλεϊ– Κινητήρας-για πιο ομαλή κίνηση.

4. Σύστημα ελέγχου

Έλεγχος μενταγιόν– Τηλεχειριστήριο χειρός για τη λειτουργία του γερανού.

Τηλεχειριστήριο ραδιοφώνου– Ασύρματη λειτουργία για καλύτερη κινητικότητα.

Έλεγχος καμπίνας (για μεγάλους γερανογέφυρες)– Ο χειριστής κάθεται σε μια καμπίνα.

5. Εξαρτήματα ασφαλείας

Διακόπτες ορίων– Αποτρέψτε το πέρασμα-του ανυψωτικού ή του τρόλεϊ.

Προστασία από υπερφόρτωση– Αισθητήρες για αποφυγή υπέρβασης ορίων βάρους.

Αντι-Συστήματα κατά της σύγκρουσης– Χρησιμοποιείται σε περιβάλλοντα πολλών-γερανών.

Φρένα & Καρφίτσες ασφάλισης– Ασφαλίστε το γερανό όταν είναι ακίνητο.

.

6. Προαιρετικά αξεσουάρ

Εξωθητήρες– Επεκτάσιμα στηρίγματα για πρόσθετη σταθερότητα.

Μηχανισμός ρυθμιζόμενου ύψους– Υδραυλική ή μηχανική ρύθμιση ύψους.

Σύστημα Festoon– Διαχειρίζεται καλώδια για ηλεκτρικά ανυψωτικά και τρόλεϊ.

Φώτα & Συναγερμοί Γερανού– Για ασφάλεια σε πολυσύχναστους χώρους εργασίας.

Σύνοψη βασικών στοιχείων:

Κατηγορία	εξαρτήματα
Δομή	Πόδια, δοκός, πλαίσιο βάσης
Κινητικότητα	Τροχοί, Ράγες, Κινητήρες κίνησης
Σύστημα ανύψωσης	Ανελκυστήρας, Τρόλεϊ, Γάντζος
Έλεγχοι	Κρεμαστό, Τηλεχειριστήριο, Καμπίνα
Ασφάλεια	Διακόπτες ορίων, Προστασία υπερφόρτωσης, Φρένα

ΣΚΙΤΣΟ

Κύρια τεχνική



Οι γερανοί σκελετού τύπου A-χρησιμοποιούνται ευρέως σε διάφορες βιομηχανίες λόγω τουευελιξία, κινητικότητα και{0}}αποτελεσματικότητα κόστους. Εδώ είναι τα βασικά πλεονεκτήματά τους:

1. Φορητότητα & Κινητικότητα

Μπορεί να μετακινηθεί εύκολα (χειροκίνητοι ή μηχανοκίνητοι τροχοί).

Δεν απαιτείται μόνιμη εγκατάσταση (σε αντίθεση με τους γερανούς γέφυρας).

Ιδανικό για προσωρινά εργοτάξια ή πολλαπλούς σταθμούς εργασίας.

2. Δεν χρειάζονται τροποποιήσεις κτιρίου

Δεν απαιτεί ενισχυμένες οροφές ή δομές στήριξης.

Μπορεί να χρησιμοποιηθεί σε εξωτερικούς χώρους ή σε εγκαταστάσεις με χαμηλό ύψος κεφαλής.

3. Ρυθμιζόμενο & προσαρμόσιμο

Το άνοιγμα και το ύψος μπορούν να τροποποιηθούν για διαφορετικές εφαρμογές.

Διαθέσιμο σεμονή δοκός(ελαφριά έως μεσαία φορτία) ήδιπλή δοκός(βαριά-φορτία).

4. Κόστος-Αποτελεσματικό

Χαμηλότερο αρχικό κόστος σε σύγκριση με τους γερανούς.

Απαιτείται ελάχιστη συντήρηση.

5. Εύκολο στη λειτουργία

Μπορεί να είναι χειροκίνητο (ανυψωτικό αλυσίδας) ή μηχανοκίνητο (ηλεκτρικό ανυψωτικό).

Οι επιλογές τηλεχειρισμού βελτιώνουν την ασφάλεια και την ακρίβεια.

6. Υψηλή χωρητικότητα φορτίου

Υποστηρίζει φορτία από0,5 τόνοι έως 50+ τόνοι, ανάλογα με το σχέδιο.

7. Ασφάλεια & Σταθερότητα

Η στιβαρή κατασκευή από χάλυβα εξασφαλίζει σταθερότητα στο φορτίο.

Προαιρετικόςεξωθητήρεςκαιφρέναενισχύσει την ασφάλεια.



Οι γερανοί σκελετού τύπου A-χρησιμοποιούνται σε πολλές βιομηχανίες για την ανύψωση και τη μετακίνηση βαρέων φορτίων:

1. Κατασκευή & Εργαστήρια

Κινούμενα μηχανήματα, καλούπια και βαριά εξαρτήματα.

Υποστήριξη γραμμής συναρμολόγησης.

2. Εργοτάξια

Χειρισμός χαλύβδινων δοκών, πλαισίων σκυροδέματος και οικοδομικών υλικών.

Προσωρινή ανύψωση σε στενούς χώρους.

3. Ναυτιλία & Logistics

Φόρτωση/εκφόρτωση εμπορευματοκιβωτίων, κιβωτίων και παλετών.

Χρησιμοποιείται σε λιμάνια, αποθήκες και ναυπηγεία εμπορευμάτων.

4. Αυτοκίνητο & Αεροδιαστημική

Μηχανές ανύψωσης, πλαίσια οχημάτων και εξαρτήματα αεροσκαφών.

5. Συντήρηση & Επισκευή

Συντήρηση βαρέως εξοπλισμού, γεννητριών και βιομηχανικών μηχανημάτων.

6. Σιδηροδρομικές & Ναυπηγικές

Μετακίνηση μεγάλων μεταλλικών κατασκευών και τμημάτων πλοίων.

7. Ηλεκτροπαραγωγικοί Σταθμοί & Βαριές Βιομηχανίες

Χειρισμός στροβίλων, μετασχηματιστών και μεγάλων βιομηχανικών εξαρτημάτων.





1. Σχεδιασμός και Προγραμματισμός

Ανάλυση ζήτησης: Σύμφωνα με τις ανάγκες των πελατών και τα σενάρια χρήσης, πραγματοποιείται λεπτομερής ανάλυση ζήτησης για τον προσδιορισμό των προδιαγραφών, του φορτίου, του ανοίγματος, του ύψους ανύψωσης κ.λπ. του γερανού.

Μηχανικός Σχεδιασμός: Οι μηχανικοί χρησιμοποιούν CAD και άλλο λογισμικό σχεδιασμού για τη διεξαγωγή λεπτομερούς σχεδιασμού, συμπεριλαμβανομένων των δομικών, μηχανικών, ηλεκτρικών και άλλων πτυχών για να διασφαλίσουν ότι ο σχεδιασμός πληροί τα σχετικά πρότυπα και προδιαγραφές.

2. Προμήθεια Υλικών

Επιλογή υλικού: Επιλέξτε κατάλληλο χάλυβα, κινητήρες, συστήματα ελέγχου και άλλα εξαρτήματα σύμφωνα με τις απαιτήσεις σχεδιασμού.

Supplier Screening: Προμηθευτές οθόνης υλικών και εξαρτημάτων για να διασφαλιστεί η ποιότητα και η αξιοπιστία των υλικών.

3. Επεξεργασία και Κατασκευή

Κοπή και μορφοποίηση: Κοπή, συγκόλληση, κάμψη και άλλες διεργασίες σε χάλυβα για να σχηματιστούν κύρια δοκοί, ακραίες δοκοί και άλλα δομικά στοιχεία.

Μηχανική κατεργασία: Κατεργασία ακριβείας βασικών εξαρτημάτων, όπως τόρνευση, φρέζα, διάτρηση κ.λπ., για να διασφαλιστεί ότι το μέγεθος και η ακρίβεια πληρούν τις απαιτήσεις σχεδιασμού.

Επεξεργασία επιφάνειας: Ψεκάστε, γαλβανίστε ή σκουριάστε-μεταλλικά μέρη για να βελτιώσετε την αντοχή στη διάβρωση και την αισθητική.

4. Συναρμολόγηση

Συναρμολόγηση εξαρτημάτων: Συναρμολογήστε την κύρια δοκό, την τελική δοκό, το τρόλεϊ, τον μηχανισμό ανύψωσης και άλλα εξαρτήματα για να σχηματίσετε μια πλήρη δομή γερανού.

Εγκατάσταση ηλεκτρικού συστήματος: Εγκαταστήστε ηλεκτρικό εξοπλισμό όπως κινητήρες, ερμάρια ελέγχου, αισθητήρες, διακόπτες ορίου κ.λπ. για να εξασφαλίσετε την κανονική λειτουργία του ηλεκτρικού συστήματος.

5. Εντοπισμός σφαλμάτων και δοκιμή

Προκαταρκτικός εντοπισμός σφαλμάτων: Πραγματοποιήστε προκαταρκτικό εντοπισμό σφαλμάτων του γερανού για να ελέγξετε τον συντονισμό και τη λειτουργία κάθε εξαρτήματος.

Δοκιμή φορτίου: Πραγματοποιήστε δοκιμή φορτίου για να διασφαλίσετε την ασφάλεια και τη σταθερότητα του γερανού υπό ονομαστικό φορτίο και δοκιμάστε τις λειτουργίες των διατάξεων ασφαλείας, όπως η προστασία υπερφόρτωσης και οι περιοριστικοί διακόπτες.

Δοκιμή απόδοσης: Ελέγξτε τους δείκτες απόδοσης του γερανού, όπως η ταχύτητα ανύψωσης, η ταχύτητα λειτουργίας, το αποτέλεσμα πέδησης κ.λπ. για να βεβαιωθείτε ότι πληρούν τις απαιτήσεις σχεδιασμού.

6. Ποιοτικός έλεγχος

Επιθεώρηση ποιότητας: Πραγματοποιήστε μια ολοκληρωμένη ποιοτική επιθεώρηση του γερανού, συμπεριλαμβανομένης της εμφάνισης, του μεγέθους, της απόδοσης κ.λπ., για να διασφαλίσετε τη συμμόρφωση με τα σχετικά πρότυπα.

Αξιολόγηση ασφάλειας: Πραγματοποιήστε αξιολόγηση ασφάλειας για να διασφαλίσετε την κανονική λειτουργία όλων των συσκευών και συστημάτων ασφαλείας.

7. Παράδοση και εγκατάσταση

Συσκευασία και μεταφορά: Συσκευάστε κατάλληλους γερανούς και προετοιμάστε τους για μεταφορά στο χώρο του πελάτη.

Εγκατάσταση επί τόπου-: Πραγματοποιήστε-εγκατάσταση στον ιστότοπο σύμφωνα με τις απαιτήσεις των πελατών, συμπεριλαμβανομένης της βασικής παραγωγής και εντοπισμού σφαλμάτων εξοπλισμού.

Εκπαίδευση και παράδοση: Εκπαιδεύστε τους χειριστές για να βεβαιωθείτε ότι κατέχουν τις μεθόδους λειτουργίας και τις προφυλάξεις ασφαλείας του εξοπλισμού και ότι ολοκληρώνουν τις εργασίες παράδοσης.















Επιθεώρηση Υλικού

Ποιοτικός έλεγχος: Διενεργείται αυστηρός ποιοτικός έλεγχος στις αγορασμένες πρώτες ύλες για να διασφαλιστεί ότι πληρούν τις απαιτήσεις σχεδιασμού και τα εθνικά πρότυπα.

Αποθήκευση υλικού: Τα κατάλληλα υλικά αποθηκεύονται σύμφωνα με την ταξινόμηση για την αποφυγή διάβρωσης ή ζημιάς.

Κοπή και διαμόρφωση

Κοπή χάλυβα: Χρησιμοποιήστε κοπή πλάσματος, κοπή με λέιζερ ή κοπή με φλόγα και άλλες τεχνολογίες για να κόψετε τον χάλυβα σύμφωνα με το μέγεθος του σχεδίου σχεδίου.

Επεξεργασία διαμόρφωσης: Διαμορφώστε τη χαλύβδινη πλάκα μέσω κάμψης, έλασης, συγκόλλησης και άλλων διεργασιών για την κατασκευή της κύριας δοκού, της τελικής δοκού και άλλων δομικών μερών.

Συγκόλληση

Συγκόλληση εξαρτημάτων: Τα κομμένα και διαμορφωμένα χαλύβδινα μέρη συγκολλούνται στις κύριες δομές όπως η κύρια δοκός, η τελική δοκός και το καρότσι. Η διαδικασία συγκόλλησης πρέπει να ελέγχεται αυστηρά για να διασφαλιστεί η δομική αντοχή και η ποιότητα συγκόλλησης.

Επιθεώρηση συγκόλλησης: Χρησιμοποιήστε μη-μη καταστροφική τεχνολογία δοκιμών (όπως δοκιμές με υπερήχους, ακτινογραφικές δοκιμές) για να επιθεωρήσετε τις συγκολλήσεις για να βεβαιωθείτε ότι δεν υπάρχουν ρωγμές ή άλλα ελαττώματα.

Μηχανική κατεργασία

Επεξεργασία ακριβείας: Η κατεργασία ακριβείας εκτελείται στα βασικά εξαρτήματα του γερανού, όπως σετ τροχών, καθίσματα ρουλεμάν, τροχαλίες κ.λπ., για να διασφαλιστεί η ακρίβεια διαστάσεων και η ποιότητα της επιφάνειάς τους.

Συναρμολόγηση ολόκληρου του μηχανήματος

Γενική συναρμολόγηση: Με βάση την προ-συναρμολόγηση, πραγματοποιείται η συνολική συναρμολόγηση του γερανού, συμπεριλαμβανομένης της τελικής εγκατάστασης της κύριας δοκού, της ακραίας δοκού, του μηχανισμού ανύψωσης, του μηχανισμού βάδισης κ.λπ.

Θέση σε λειτουργία και δοκιμή

Υπό δυναμικές συνθήκες, ελέγχεται η απόδοση λειτουργίας του γερανού, συμπεριλαμβανομένης της δοκιμής ανύψωσης, βάδισης, διεύθυνσης και άλλων λειτουργιών. Το συνολικό μέγεθος του συναρμολογημένου γερανού γέφυρας ελέγχεται για να διασφαλιστεί ότι όλες οι διαστάσεις πληρούν τις απαιτήσεις σχεδιασμού.

Ψεκασμός και αντιδιαβρωτική-επεξεργασία

Επεξεργασία επιφάνειας Αφαίρεση σκουριάς: Αφαίρεση σκουριάς στην επιφάνεια του γερανού, οι κοινές μέθοδοι περιλαμβάνουν αμμοβολή, αποξήρανση κ.λπ. Ψεκασμός ασταριού: Ψεκάστε αντιδιαβρωτικό αστάρι στην επεξεργασμένη επιφάνεια για να αποτρέψετε την οξείδωση και τη διάβρωση μετάλλων. Ψεκασμός τελικής επίστρωσης Ψεκασμός χρώματος: Ψεκάστε την τελική επίστρωση σύμφωνα με τις απαιτήσεις των πελατών ή τα βιομηχανικά πρότυπα για να δώσετε στον γερανό ένα προστατευτικό και διακοσμητικό αποτέλεσμα. Σήμανση: Μετά τον ψεκασμό, σημειώστε τα στοιχεία αναγνώρισης του γερανού σύμφωνα με τις προδιαγραφές, όπως μοντέλο, ονομαστικό φορτίο κ.λπ.

Εργοστάσιο και εγκατάσταση

Συσκευασία και μεταφορά

Προστασία συσκευασίας: Συσκευάστε προστατευτικά τα βασικά εξαρτήματα του γερανού για να αποφύγετε ζημιές κατά τη μεταφορά. Ρύθμιση μεταφοράς: Ανάλογα με το μέγεθος του εξοπλισμού και τις συνθήκες μεταφοράς, επιλέξτε μια κατάλληλη μέθοδο μεταφοράς για τη μεταφορά του γερανού στο χώρο του πελάτη.

Παραλαβή και παράδοση

Αποδοχή πελάτη

Αποδοχή επί τόπου-: Ο πελάτης πραγματοποιεί-επιτόπια αποδοχή του γερανού σύμφωνα με τις απαιτήσεις της σύμβασης και τις τεχνικές προδιαγραφές για να ελέγξει την απόδοση και την ποιότητα του εξοπλισμού.

Διόρθωση προβλήματος: Εάν εντοπιστούν προβλήματα, ο κατασκευαστής πρέπει να τα διορθώσει εγκαίρως για να διασφαλίσει ότι ο εξοπλισμός πληροί πλήρως τις απαιτήσεις του πελάτη. Παράδοση και χρήση Εκπαίδευση λειτουργίας: Ο κατασκευαστής συνήθως εκπαιδεύει τους χειριστές του πελάτη για να διασφαλίσει ότι μπορούν να χειριστούν τον γερανό σωστά και με ασφάλεια.
