Gantry Crane 20 Ton



Γιατί να επιλέξετε έναν γερανογέφυρα 20 τόνων;

✔ Ανύψωση Βαρέων– Χειρίζεται με ευκολία έως και 20 τόνους.
✔ Προσαρμόσιμος– Λειτουργεί σε εσωτερικό/εξωτερικό χώρο, σταθερό ή κινητό.
✔ Ασφαλές & Αξιόπιστο– Ενσωματωμένοι-μηχανισμοί ασφαλείας.
✔ Κόστος-Αποτελεσματικό– Μειώνει τη χειρωνακτική εργασία και επιταχύνει τις λειτουργίες.



A Γερανός γερανός 20 τόνωνείναι ιδανικό για βιομηχανίες που χρειάζονταιμέτρια έως βαριά ανύψωσημε ευελιξία στην κίνηση.

Μονή δοκός: Το καλύτερο γιαοικονομικά-αποτελεσματικό, ελαφρύ-καθήκονχρήση.

Διπλή δοκός: Προτιμάται γιαβαρύ-καθήκον, υψηλή-ακρίβειακαθήκοντα.



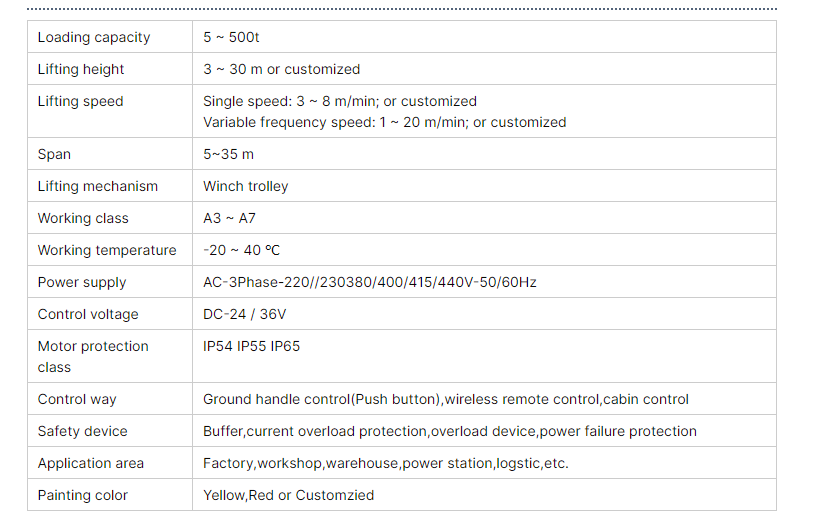

Βασικές προδιαγραφές για γερανογέφυρα 20 τόνων

Παράμετρος	Μονή δοκός	Διπλή δοκός
Ικανότητα	20T	20T (με δυνατότητα αναβάθμισης)
Σπιθαμή	5m–25m	10m–35m+
Ύψος Ανύψωσης	6m–18m	8m–30m+
Τύπος ανυψωτικού	Ηλεκτρικό / Συρματόσχοινο	Κορυφαίο-Βαρούλκο για τρέξιμο
Ελεγχος	Κρεμαστό / Τηλεχειριστήριο	Καμπίνα / Τηλεχειριστήριο
Κατηγορία καθήκοντος	A3–A5	A5–A7 (βαρέως-καθήκοντα)



Εγγύηση: 1 έτος

Βάρος (KG): 35000 kg

Χαρακτηριστικό γνώρισμα: Γερανός γερανός

Εφαρμογή: Σιδηροδρομικός Σταθμός/Θαλασσινό Λιμάνι/Αυλή/Μετρό

Ονομαστική στιγμή ανύψωσης: Διαφορετική

Υλικό: Q235/Q345

Θερμοκρασία λειτουργίας: -40~40 βαθμούς

Χώρος ποδιών: Μεγαλύτερος από το κανονικό

Έλεγχος: Έλεγχος καμπίνας

Ηλεκτρικά μέρη: Schneider

Πηγή ισχύος: 380~480V, 50hz/60hz

Τροφοδοτικό: M5~M8 (ISO)

Κύρια ηλεκτρικά μέρη: Μάρκα Schneider

Χαρακτηριστικό γερανού: Υψηλή απόδοση

A Γερανός γερανός 20 τόνωναποτελείται από δομικά, μηχανικά, ηλεκτρικά και εξαρτήματα ασφαλείας που συνεργάζονται για αποτελεσματικές εργασίες ανύψωσης. Παρακάτω είναι μια λεπτομερής ανάλυση των βασικών τμημάτων του:



1. Δομικά στοιχεία

Α. Γεφυροδοκοί

Μονή δοκός (για ελαφρύτερη λειτουργία):

Ένα κύριο πλαίσιο-διατομής δοκού (συνήθωςΕυρωπαϊκό πρότυπο (EN) ή χάλυβας ποιότητας DIN-).

Διπλή δοκός (για βαριά-καθήκοντα):

Δύο παράλληλες δοκοί για μεγαλύτερη σταθερότητα (χρησιμοποιούνται σεχαλυβουργεία, λιμάνια).

Β. Πόδια (Τερματικά καρότσια)

Σταθερά ή ρυθμιζόμενα πόδια: Στηρίζει τη γέφυρα και κινείται κατά μήκος των σιδηροτροχιών του διαδρόμου.

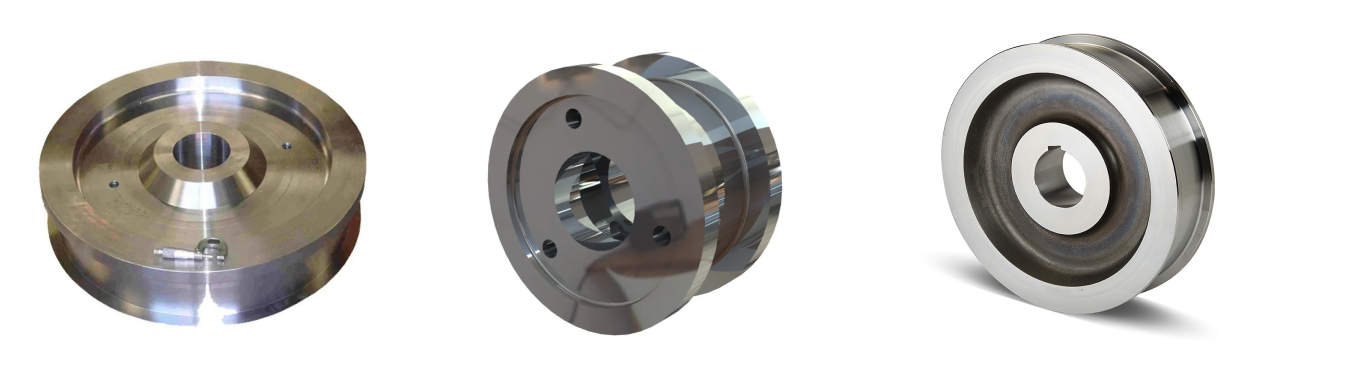

Συναρμολογήσεις τροχών: Εξοπλισμένο μετροχούς από χάλυβα ή τροχούς πολυουρεθάνηςγια ομαλή μετακίνηση.

Γ. Σταυρωτά Δοκάρια & Σιδερώματα

Παρέχει πλευρική σταθερότητα για την αποφυγή ταλάντευσης κατά την ανύψωση.



2. Μηχανισμοί Ανύψωσης & Κίνησης

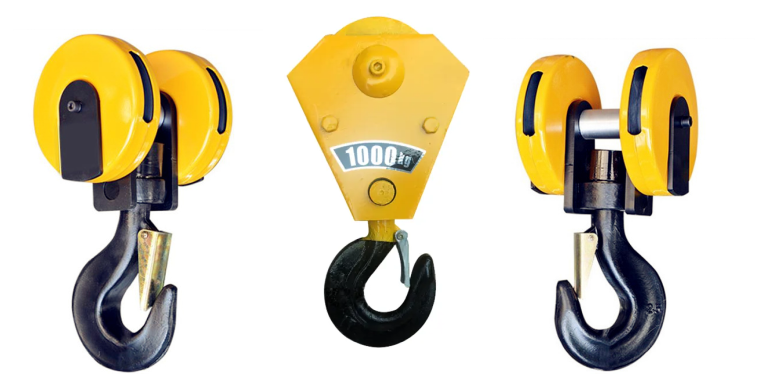

Α. Ανυψωτική Μονάδα

Ηλεκτρικός ανυψωτήρας (για μονή δοκό):

Συρματόσχοινο ανυψωτικό(π.χ. τύπος CD/MD 20T) ήανυψωτικό αλυσίδας.

Βαρούλκο τρόλεϊ (για διπλή δοκό):

Κορυφαίο-τρόλεϊ τρεξίματοςμε αΒαρούλκο συρματόσχοινο 20Τ(μεγαλύτερη ακρίβεια).



Β. Μονάδα Τρόλεϊ & Καβούρι

Πλαίσιο τρόλεϊ: Κινείται κατά μήκος της δοκού(ών) για να τοποθετήσει το φορτίο.

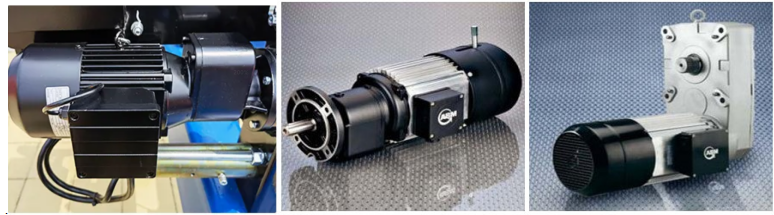

Κινητήρες κίνησης και κιβώτια ταχυτήτων: Ενεργοποιεί την κίνηση του τρόλεϊ (διαθέσιμες επιλογές μεταβλητής ταχύτητας).

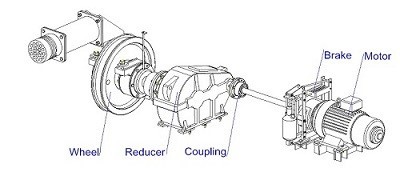

Γ. Μηχανισμός Ταξιδίου (Μεγάλο ταξίδι)

Σύστημα τροχών & σιδηροτροχιών:

Οι ατσάλινοι τροχοί λειτουργούνΡ24/Ρ38 Ράγες γερανούήατσάλινες ράγες.

Κινητήρες κίνησης: Τυπικά2 ή 4 κινητήρεςγια συγχρονισμένη κίνηση.

Προσκρουστήρες & Σφιγκτήρες ράγας: Αποτρέψτε τις συγκρούσεις και ασφαλίστε το γερανό όταν είναι σταθμευμένο.

3. Ηλεκτρικά & Συστήματα Ελέγχου

Α. Τροφοδοτικό

Σύστημα Festoon(για παροχή ρεύματος κατά μήκος της δοκού).

Καρούλι καλωδίου(για μεγάλο-τροφοδοτικό για ταξίδια).

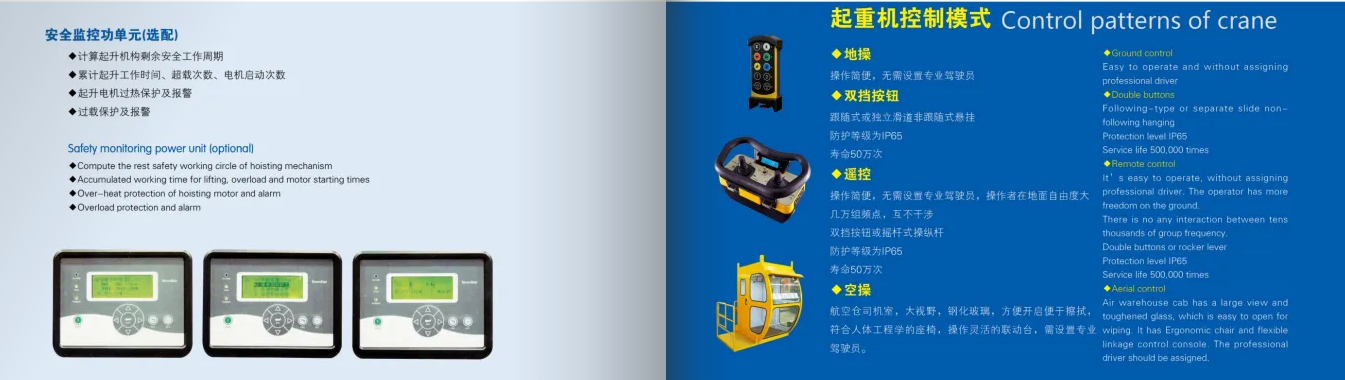

Β. Πίνακας Ελέγχου & Διεπαφή χειριστή

Κρεμαστό Έλεγχος(ενσύρματο, με βαθμολογία IP65 για ανθεκτικότητα).

Τηλεχειριστήριο ραδιοφώνου(ασύρματο, εμβέλεια έως 100 μέτρα).

Καμπίνα χειριστή(για γερανούς διπλής δοκού, με χειριστήρια joystick).

Γ. Μονάδα μεταβλητής συχνότητας (VFD) (Προαιρετικό)

Εξασφαλίζει ομαλή επιτάχυνση/επιβράδυνση για ακριβή χειρισμό φορτίου.

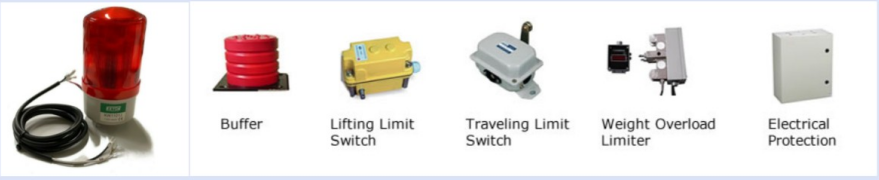

4. Εξαρτήματα ασφαλείας

Α. Περιορισμός Φορτίου & Προστασία Υπερφόρτωσης

Φορτίο / Σύστημα Ζύγισης(αποτρέπει την ανύψωση πέραν των 20Τ).

Περιοριστής ροπής(προστατεύει τον κινητήρα από υπερφόρτωση).

Β. Διακόπτες ορίων

Διακόπτης ορίου ανύψωσης(αποτρέπει την υπερ-ανύψωση).

Όρια ταξιδιού για τρόλεϊ και σκελετό(αποτρέπει τα-ταξίδια).

.

Γ. Στάση έκτακτης ανάγκης και αντισύγκρουση-

Ε-Κουμπιά διακοπής(σε πολλαπλά σημεία πρόσβασης).

Αισθητήρες λέιζερ/αντι-σύγκρουσης(για λειτουργίες πολλαπλών-γερανών).

Δ. Ανεμο-Ανθεκτικά χαρακτηριστικά (εξωτερική χρήση)

Ανεμόμετρο(αυτόματο-σταματάει τον γερανό σε δυνατούς ανέμους).

Σφιγκτήρες ράγας / Φρένα(ασφαλίζει τον γερανό κατά τη διάρκεια καταιγίδων).

5. Βοηθητικά Εξαρτήματα

Α. Πεζόδρομοι & Πλατφόρμες Συντήρησης

Επιτρέπει την ασφαλή πρόσβαση για επιθεωρήσεις και επισκευές.

Β. Συστήματα Φωτισμού & Προειδοποίησης

Φώτα & Συναγερμοί Beacon(για προειδοποιήσεις κινδύνου).

Γ. Σύστημα Λίπανσης

Αυτόματο γράσο για τροχούς, γρανάζια και ρουλεμάν.

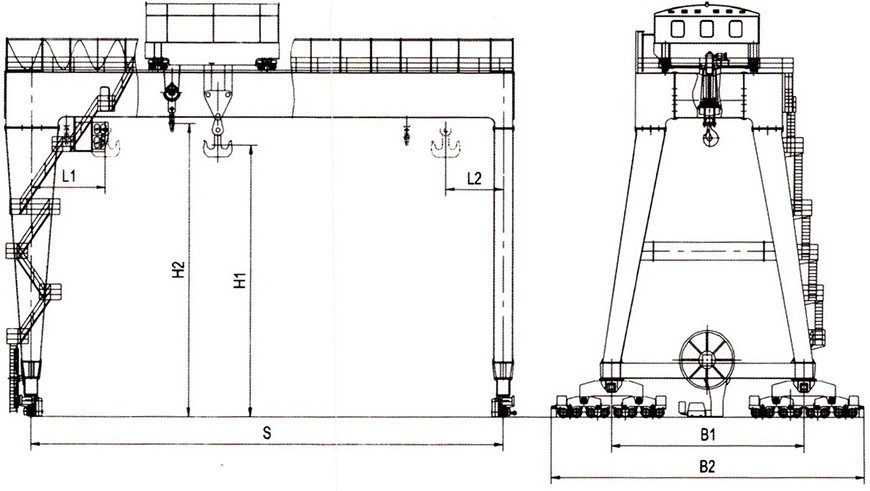

ΣΚΙΤΣΟ

Κύρια τεχνική



Υψηλή χωρητικότητα φορτίου

Ειδικά σχεδιασμένο για βαριές-ανυψώσεις έως 20 τόνων, καθιστώντας το ιδανικό για βιομηχανικές και κατασκευαστικές εφαρμογές.

Ευστροφία

Διατίθεται και στα δύομονή δοκός(οικονομικά-αποτελεσματική) καιδιπλή δοκόςδιαμορφώσεις (βαρέως-καθήκοντος) που ταιριάζουν σε διαφορετικές ανάγκες.

Κινητικότητα & Ευελιξία

Μπορεί να είναιτοποθετείται σε ράγα-(σταθερή διαδρομή) ήκαουτσούκ-κουρασμένος(κινητό), επιτρέποντας τη χρήση σε διάφορα περιβάλλοντα όπως εργαστήρια, αυλές και λιμάνια.

Στιβαρή Κατασκευή

Χτισμένο μεχάλυβας υψηλής ποιότητας (Q235B/Q345B)για ανθεκτικότητα, ικανό να αντέχει σε σκληρές συνθήκες (εξωτερική χρήση, χυτήρια κ.λπ.).

Ακρίβεια & Έλεγχος

Εξοπλισμένο μεμονάδες μεταβλητής συχνότητας (VFD)για ομαλή λειτουργία καιμενταγιόν/τηλεχειριστήριαγια ακριβή χειρισμό φορτίου.

Χαρακτηριστικά Ασφαλείας

Περιλαμβάνειπροστασία υπερφόρτωσης, περιοριστικοί διακόπτες, φρένα έκτακτης ανάγκης και συστήματα κατά της ταλάντωσης-για την εξασφάλιση ασφαλών λειτουργιών.

Χαμηλή Συντήρηση

Τα στιβαρά εξαρτήματα (σφραγισμένα ρουλεμάν, γαλβανισμένα σύρματα) μειώνουν τη φθορά και παρατείνουν τη διάρκεια ζωής.

Προσαρμόσιμα συνημμένα

Μπορεί να τοποθετηθείμαγνήτες, λαβές ή δοκούς διασκορπισμούγια εξειδικευμένες εργασίες (διαχείριση σκραπ, ανύψωση εμπορευματοκιβωτίων κ.λπ.).



1. Κατασκευή & Αποθήκευση

Μετακίνηση βαρέων μηχανημάτων, χαλύβδινων πηνίων και μεγάλου εξοπλισμού.

Φόρτωση/εκφόρτωση εμπορευμάτων σε μεγάλες αποθήκες.

2. Κατασκευές & Υποδομές

Ανύψωση προκατασκευασμένων δοκών από σκυρόδεμα, σωλήνων και δομικού χάλυβα.

Βοήθεια στην κατασκευή γεφυρών και{0}}υψηλών κτιρίων.

3. Ports & Logistics

Χειρισμός εμπορευματοκιβωτίων μήκους 20 ποδιών και 40 ποδιών (με εξαρτήματα διαστολής).

Φόρτωση χύδην φορτίου (κάρβουνο, σιτηρά) χρησιμοποιώντας κουβάδες αρπαγής.

4. Χάλυβας & Βιομηχανία Μετάλλων

Μεταφορά κουτάλες λιωμένου μετάλλου (με κλειδώματα ασφαλείας).

Μετακίνηση χαλύβδινων πλακών, πηνίων και κυλίνδρων σε μύλους.

5. Σιδηροδρόμων & Ναυπηγείων

Συντήρηση μηχανών έλξης και αυτοκινητάμαξας.

Συναρμολόγηση τμημάτων πλοίων και βαρέων εξαρτημάτων κινητήρα.

6. Ενέργεια & Ηλεκτροπαραγωγικοί Σταθμοί

Εγκατάσταση στροβίλων, γεννητριών και μετασχηματιστών.

Χειρισμός βαρέων εξαρτημάτων σε πυρηνικά/υδροηλεκτρικά εργοστάσια.

7. Ναυπηγεία Σκραπ & Ανακύκλωσης

Εξοπλισμένο μεηλεκτρομαγνητικοί ανελκυστήρεςήπαλεύειγια την επεξεργασία παλιοσίδερων.





1. Σχεδιασμός και Προγραμματισμός

Ανάλυση ζήτησης: Σύμφωνα με τις ανάγκες των πελατών και τα σενάρια χρήσης, πραγματοποιείται λεπτομερής ανάλυση ζήτησης για να προσδιοριστούν οι προδιαγραφές, το φορτίο, το άνοιγμα, το ύψος ανύψωσης κ.λπ. του γερανού.

Μηχανικός Σχεδιασμός: Οι μηχανικοί χρησιμοποιούν CAD και άλλο λογισμικό σχεδιασμού για τη διεξαγωγή λεπτομερούς σχεδιασμού, συμπεριλαμβανομένων των δομικών, μηχανικών, ηλεκτρικών και άλλων πτυχών για να διασφαλίσουν ότι ο σχεδιασμός πληροί τα σχετικά πρότυπα και προδιαγραφές.

2. Προμήθεια Υλικών

Επιλογή υλικού: Επιλέξτε κατάλληλο χάλυβα, κινητήρες, συστήματα ελέγχου και άλλα εξαρτήματα σύμφωνα με τις απαιτήσεις σχεδιασμού.

Supplier Screening: Προμηθευτές οθόνης υλικών και εξαρτημάτων για να διασφαλιστεί η ποιότητα και η αξιοπιστία των υλικών.

3. Επεξεργασία και Κατασκευή

Κοπή και μορφοποίηση: Κοπή, συγκόλληση, κάμψη και άλλες διεργασίες σε χάλυβα για να σχηματιστούν κύρια δοκοί, ακραίες δοκοί και άλλα δομικά στοιχεία.

Μηχανική κατεργασία: Κατεργασία ακριβείας βασικών εξαρτημάτων, όπως τόρνευση, φρέζα, διάτρηση κ.λπ., για να διασφαλιστεί ότι το μέγεθος και η ακρίβεια πληρούν τις απαιτήσεις σχεδιασμού.

Επεξεργασία επιφάνειας: Ψεκάστε, γαλβανίστε ή σκουριάστε-μεταλλικά μέρη για να βελτιώσετε την αντοχή στη διάβρωση και την αισθητική.

4. Συναρμολόγηση

Συναρμολόγηση εξαρτημάτων: Συναρμολογήστε την κύρια δοκό, την τελική δοκό, το τρόλεϊ, τον μηχανισμό ανύψωσης και άλλα εξαρτήματα για να σχηματίσετε μια πλήρη δομή γερανού.

Εγκατάσταση ηλεκτρικού συστήματος: Εγκαταστήστε ηλεκτρικό εξοπλισμό όπως κινητήρες, ερμάρια ελέγχου, αισθητήρες, διακόπτες ορίου κ.λπ. για να εξασφαλίσετε την κανονική λειτουργία του ηλεκτρικού συστήματος.

5. Εντοπισμός σφαλμάτων και δοκιμή

Προκαταρκτικός εντοπισμός σφαλμάτων: Πραγματοποιήστε προκαταρκτικό εντοπισμό σφαλμάτων του γερανού για να ελέγξετε τον συντονισμό και τη λειτουργία κάθε εξαρτήματος.

Δοκιμή φορτίου: Πραγματοποιήστε δοκιμή φορτίου για να διασφαλίσετε την ασφάλεια και τη σταθερότητα του γερανού υπό ονομαστικό φορτίο και δοκιμάστε τις λειτουργίες των διατάξεων ασφαλείας, όπως η προστασία υπερφόρτωσης και οι περιοριστικοί διακόπτες.

Δοκιμή απόδοσης: Ελέγξτε τους δείκτες απόδοσης του γερανού, όπως η ταχύτητα ανύψωσης, η ταχύτητα λειτουργίας, το αποτέλεσμα πέδησης κ.λπ. για να βεβαιωθείτε ότι πληρούν τις απαιτήσεις σχεδιασμού.

6. Ποιοτικός έλεγχος

Επιθεώρηση ποιότητας: Πραγματοποιήστε μια ολοκληρωμένη ποιοτική επιθεώρηση του γερανού, συμπεριλαμβανομένης της εμφάνισης, του μεγέθους, της απόδοσης κ.λπ., για να διασφαλίσετε τη συμμόρφωση με τα σχετικά πρότυπα.

Αξιολόγηση ασφάλειας: Πραγματοποιήστε αξιολόγηση ασφάλειας για να διασφαλίσετε την κανονική λειτουργία όλων των συσκευών και συστημάτων ασφαλείας.

7. Παράδοση και εγκατάσταση

Συσκευασία και μεταφορά: Συσκευάστε κατάλληλους γερανούς και προετοιμάστε τους για μεταφορά στο χώρο του πελάτη.

Εγκατάσταση-στον ιστότοπο: Πραγματοποιήστε-εγκατάσταση στον ιστότοπο σύμφωνα με τις απαιτήσεις των πελατών, συμπεριλαμβανομένης της βασικής παραγωγής και εντοπισμού σφαλμάτων εξοπλισμού.

Εκπαίδευση και παράδοση: Εκπαιδεύστε τους χειριστές για να βεβαιωθείτε ότι κατέχουν τις μεθόδους λειτουργίας και τις προφυλάξεις ασφαλείας του εξοπλισμού και ότι ολοκληρώνουν τις εργασίες παράδοσης.

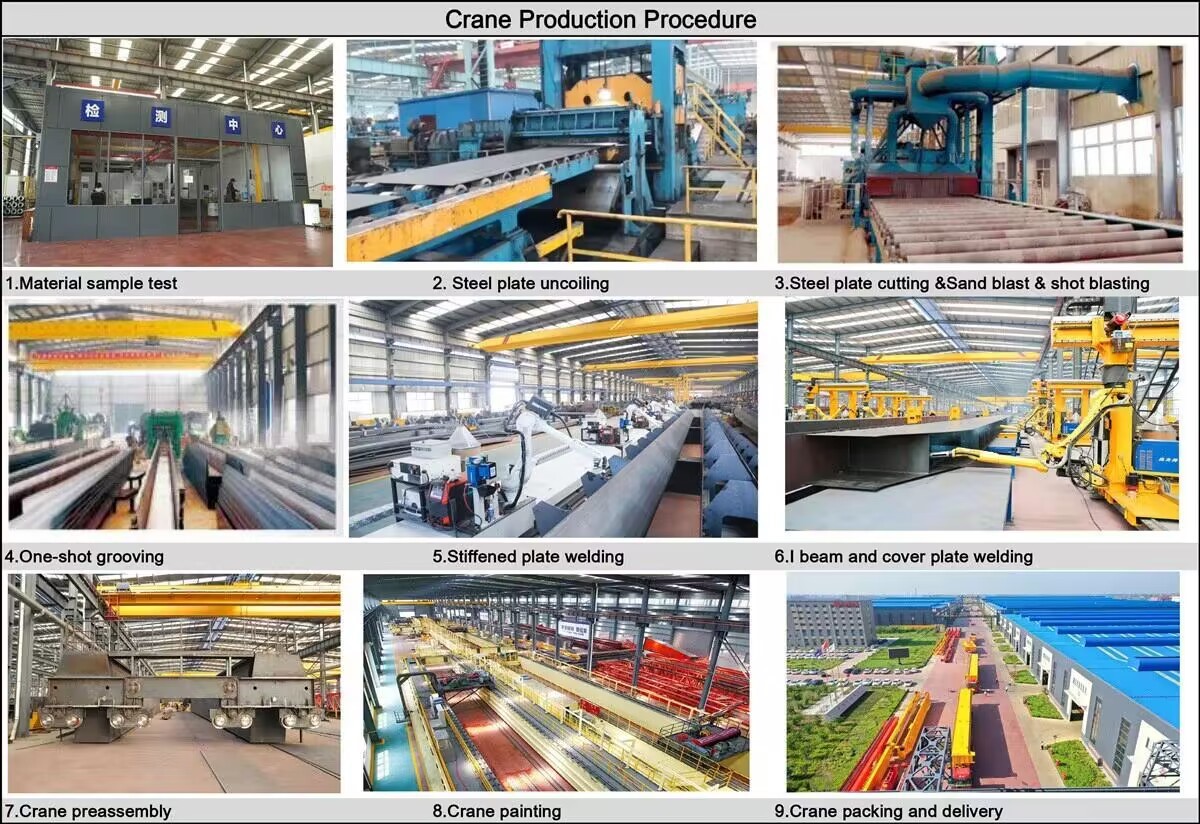

Επιθεώρηση Υλικού

Ποιοτικός έλεγχος: Διενεργείται αυστηρός ποιοτικός έλεγχος στις αγορασμένες πρώτες ύλες για να διασφαλιστεί ότι πληρούν τις απαιτήσεις σχεδιασμού και τα εθνικά πρότυπα.

Αποθήκευση υλικού: Τα κατάλληλα υλικά αποθηκεύονται σύμφωνα με την ταξινόμηση για την αποφυγή διάβρωσης ή ζημιάς.

Κοπή και διαμόρφωση

Κοπή χάλυβα: Χρησιμοποιήστε κοπή πλάσματος, κοπή με λέιζερ ή κοπή με φλόγα και άλλες τεχνολογίες για να κόψετε τον χάλυβα σύμφωνα με το μέγεθος του σχεδίου σχεδίου.

Επεξεργασία διαμόρφωσης: Διαμορφώστε τη χαλύβδινη πλάκα μέσω κάμψης, έλασης, συγκόλλησης και άλλων διεργασιών για την κατασκευή της κύριας δοκού, της τελικής δοκού και άλλων δομικών μερών.

Συγκόλληση

Συγκόλληση εξαρτημάτων: Τα κομμένα και διαμορφωμένα χαλύβδινα μέρη συγκολλούνται στις κύριες δομές όπως η κύρια δοκός, η τελική δοκός και το καρότσι. Η διαδικασία συγκόλλησης πρέπει να ελέγχεται αυστηρά για να διασφαλιστεί η δομική αντοχή και η ποιότητα συγκόλλησης.

Επιθεώρηση συγκόλλησης: Χρησιμοποιήστε μη-μη καταστροφική τεχνολογία δοκιμών (όπως δοκιμές με υπερήχους, ακτινογραφικές δοκιμές) για να επιθεωρήσετε τις συγκολλήσεις για να βεβαιωθείτε ότι δεν υπάρχουν ρωγμές ή άλλα ελαττώματα.

Μηχανουργική κατεργασία

Επεξεργασία ακριβείας: Η κατεργασία ακριβείας εκτελείται στα βασικά εξαρτήματα του γερανού, όπως σετ τροχών, καθίσματα ρουλεμάν, τροχαλίες κ.λπ., για να διασφαλιστεί η ακρίβεια διαστάσεων και η ποιότητα της επιφάνειάς τους.

Συναρμολόγηση ολόκληρου του μηχανήματος

Γενική συναρμολόγηση: Με βάση την προ-συναρμολόγηση, πραγματοποιείται η συνολική συναρμολόγηση του γερανού, συμπεριλαμβανομένης της τελικής εγκατάστασης της κύριας δοκού, της ακραίας δοκού, του μηχανισμού ανύψωσης, του μηχανισμού βάδισης κ.λπ.

Θέση σε λειτουργία και δοκιμή

Υπό δυναμικές συνθήκες, ελέγχεται η απόδοση λειτουργίας του γερανού, συμπεριλαμβανομένης της δοκιμής ανύψωσης, βάδισης, διεύθυνσης και άλλων λειτουργιών. Το συνολικό μέγεθος του συναρμολογημένου γερανού γέφυρας ελέγχεται για να διασφαλιστεί ότι όλες οι διαστάσεις πληρούν τις απαιτήσεις σχεδιασμού.

Ψεκασμός και αντιδιαβρωτική-επεξεργασία

Επεξεργασία επιφάνειας Αφαίρεση σκουριάς: Αφαίρεση σκουριάς στην επιφάνεια του γερανού, οι κοινές μέθοδοι περιλαμβάνουν αμμοβολή, αποξήρανση κ.λπ. Ψεκασμός ασταριού: Ψεκάστε αντιδιαβρωτικό αστάρι στην επεξεργασμένη επιφάνεια για να αποτρέψετε την οξείδωση και τη διάβρωση μετάλλων. Ψεκασμός τελικής επίστρωσης Ψεκασμός χρώματος: Ψεκάστε την τελική επίστρωση σύμφωνα με τις απαιτήσεις των πελατών ή τα βιομηχανικά πρότυπα για να δώσετε στον γερανό ένα προστατευτικό και διακοσμητικό αποτέλεσμα. Σήμανση: Μετά τον ψεκασμό, σημειώστε τα στοιχεία αναγνώρισης του γερανού σύμφωνα με τις προδιαγραφές, όπως μοντέλο, ονομαστικό φορτίο κ.λπ.

Εργοστάσιο και εγκατάσταση

Συσκευασία και μεταφορά

Προστασία συσκευασίας: Συσκευάστε προστατευτικά τα βασικά εξαρτήματα του γερανού για να αποφύγετε ζημιές κατά τη μεταφορά. Ρύθμιση μεταφοράς: Ανάλογα με το μέγεθος του εξοπλισμού και τις συνθήκες μεταφοράς, επιλέξτε μια κατάλληλη μέθοδο μεταφοράς για τη μεταφορά του γερανού στο χώρο του πελάτη.

Παραλαβή και παράδοση

Αποδοχή πελάτη

Αποδοχή επί τόπου-: Ο πελάτης πραγματοποιεί-επιτόπια αποδοχή του γερανού σύμφωνα με τις απαιτήσεις της σύμβασης και τις τεχνικές προδιαγραφές για να ελέγξει την απόδοση και την ποιότητα του εξοπλισμού.

Διόρθωση προβλήματος: Εάν εντοπιστούν προβλήματα, ο κατασκευαστής πρέπει να τα διορθώσει εγκαίρως για να διασφαλίσει ότι ο εξοπλισμός πληροί πλήρως τις απαιτήσεις του πελάτη. Παράδοση και χρήση Εκπαίδευση λειτουργίας: Ο κατασκευαστής συνήθως εκπαιδεύει τους χειριστές του πελάτη για να διασφαλίσει ότι μπορούν να χειριστούν τον γερανό σωστά και με ασφάλεια.
