Γερανός από χάλυβα

Βασικά χαρακτηριστικά και προδιαγραφές
Αντίσταση υψηλής θερμοκρασίας
Κατασκευασμένο με ανθεκτικό στη θερμότητα χάλυβα και μονωμένα εξαρτήματα για να αντέξει τις θερμοκρασίες περιβάλλοντος έως και 60 βαθμούς (ή υψηλότερα για συγκεκριμένα μοντέλα).
Τα ηλεκτρικά μέρη (π.χ. κινητήρες, χειριστήρια) είναι εξοπλισμένα με ανεμιστήρες ψύξης και μόνωση H-Class.
Δομικός σχεδιασμός
Τέσσερις κύριοι τύποι:
Διπλό καροτσάκι τεσσάρων δοκών, τεσσάρων κομματιών (για μεγάλες κουτάλες).
Διπλό καροτσάκι τεσσάρων δοκών, έξι κομμάτια (ακραία βαριά).
Διπλό δοκό, διπλό κομμάτι μονό καροτσάκι (κοινό για χωρητικότητες<75 tons).
Διπλό δοκός διπλής δέσμης, διπλή καροτσάκι (ενδιάμεση χωρητικότητα).
Τα άγκιστρα με περιστρεφόμενες ή άκαμπτες θέσεις οδηγού για σταθερότητα κατά τη διάρκεια της ρίψης.
Ασφάλεια και αξιοπιστία
Εργατική τάξη: A7 -A8 (σοβαρή υπηρεσία) για συνεχή λειτουργία σε σκληρά περιβάλλοντα.
Προστασία υπερφόρτωσης και φρένα έκτακτης ανάγκης για την πρόληψη ατυχημάτων.
Τα συστήματα αντι-σούπας για την ακριβή τοποθέτηση με λαχανικά.
Χωρητικότητα ανύψωσης
Τυποποιημένες δυνατότητες: 5-500 τόνοι (π.χ. μοντέλο QDY για<75 tons, YZ model for >75 τόνοι).
Εύρος Span: 10,5-31,5 μέτρα, προσαρμόσιμη για τις διατάξεις των φυτών.

Σύγκριση εναντίον τυπικών γερανών

• Χωρητικότητα: 5-500 τόνος
• Μήκος Span: 4-35 m
• Ύψος ανύψωσης: 3-50 m
• Εργασία: A4, A5, A6, A7
• Τάση: 220V ~ 690V, 50-60 Hz, 3Ph AC
• Θερμοκρασία περιβάλλοντος εργασίας: -25 βαθμός -+50 βαθμός, σχετική υγρασία μικρότερη ή ίση με 85%
• Λειτουργία ελέγχου γερανού: Έλεγχος δαπέδου \/ τηλεχειριστήριο \/ αίθουσα καμπίνας

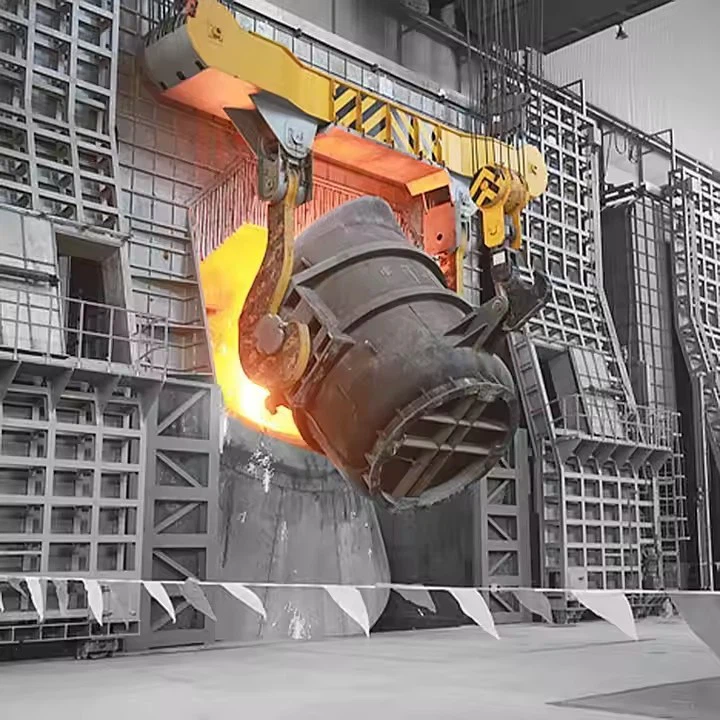

Οι γερανοί από χαλύβδινη κουτάκια είναι ανθεκτικά στα συστήματα ανύψωσης υψηλής θερμοκρασίας, σχεδιασμένα για χειρισμό τετηγμένων μετάλλων σε χαλύβδινα φυτά, χυτήρια και μεταλλουργικές βιομηχανίες. Παρακάτω είναι μια κατανομή των βασικών συστατικών τους:


1. Κύρια δοκός (δομή γέφυρας)
Σχεδιασμός διπλού φακέλου (ή τετραπλούργου) για σταθερότητα ακραίας φορτίου.
Κατασκευασμένο από ανθεκτικό στη θερμότητα χάλυβα (Q345B\/Q235B με θερμική μόνωση) για να αντέξει τις υψηλές θερμοκρασίες περιβάλλοντος (έως και 60 βαθμούς +).
Ενισχυμένο με ενισχύσεις για την πρόληψη της παραμόρφωσης κάτω από βαριά φορτία (5 - 500+ τόνους).

2.
Εξοπλισμένο με τροχούς βαρέως τύπου για ομαλά ταξίδια κατά μήκος ράγων διαδρόμου.
Διαμορφώσεις διπλής τροχιάς ή πολλαπλών τροχών (4- κομμάτι ή 6- κομμάτι για εξαιρετικά βαρύ κουτάκια).
Συσκευές κατά της προστασίας για την εξασφάλιση της ασφάλειας κατά τη διάρκεια της λειτουργίας.

3. Μηχανισμός ανύψωσης
Κύριος ανυψωμένος (ανύψωση λαχανικής):
ΑΥΤΟΚΙΝΗΤΟΣ ΣΥΝΔΕΣΗΣ (Χάλυβα βαθμού 80\/100) με άγκιστρα ανθεκτικών σε υψηλή θερμοκρασία.
Δίσκοι διπλής κίνησης (πρωτεύουσα + αντίγραφο ασφαλείας) για λειτουργία ασφαλούς αποτυχίας.
Περιοριστής υπερφόρτωσης (μεγαλύτερος ή ίσος με 110% αποκοπή χωρητικότητας).
Βοηθητικός ανυψωτικός (προαιρετικός):
Χρησιμοποιείται για εργασίες χειρισμού ή συντήρησης σκωρίας.

4. Τρόϊ και ταξιδιωτικό σύστημα
Σχεδιασμός διπλού τροχιού (κοινό για μεγάλες κουτάλες):
Κύριο καροτσάκι για ανύψωση.
Βοηθητικό καροτσάκι για δευτερεύουσες εργασίες.
Μεταβλητή μονάδα συχνότητας (VFD) για ομαλή επιτάχυνση\/επιβράδυνση.
Οδηγός σιδηροτροχιών για να αποφευχθεί η ταλάντευση κατά τη διάρκεια της μεταφοράς με κουτάκια.

5. Ladle Hook & Suspension
Περιστρεφόμενο άγκιστρο (περιστρεφόμενος 360 μοιρών) για ακριβή έλεγχο.
Ακαδημία πλαίσιο οδηγού (για σταθερότητα σε ζώνες υψηλής θερμοκρασίας).
Θερμοκρασίες για την προστασία των σχοινιών και των άγκιστων από τετηγμένες μεταλλικές πιτσιλιές ..

6. Electrical & Control System
Τα ηλεκτρικά εξαρτήματα από την έκρηξη (κινητήρες, διακόπτες ορίων).
H-class μονωμένοι κινητήρες με αναγκαστική ψύξη αέρα.
Επιλογές ελέγχου:
Έλεγχος μενταγιόν (σταθμός ανθεκτικού στη θερμότητα).
Ραδιοφωνικό τηλεχειριστήριο (για ασφάλεια χειριστή).
Έλεγχος καμπίνας (για μεγάλα συστήματα).

7. Συσκευές ασφαλείας και προστασίας
Περιττό σύστημα πέδησης (μηχανικά + ηλεκτρομαγνητικά φρένα).
Κουμπί έκτακτης ανάγκης (EPO).
Ανίχνευση κλίσης με κουνάβι (αποτρέπει τυχαίες διαρροές).
Θερμικοί αισθητήρες για την παρακολούθηση των κρίσιμων εξαρτημάτων.

8. Διάδρομο και σιδηροδρομικό σύστημα
Διάδρομες διαδρόμου βαρέως τύπου (συγκολλημένη ή βιδωμένη κατασκευή).
Οι ράγες γερανών (QU80\/QU100) για υψηλή χωρητικότητα φορτίου.
Αισθητήρες ευθυγράμμισης για την πρόληψη της παρακολούθησης της παρακολούθησης

Προαιρετικά πρόσθετα
Σύστημα ζύγισης (για παρακολούθηση φορτίου σε πραγματικό χρόνο).
Τοποθέτηση λέιζερ (για ακριβή τοποθέτηση με κουτάκια).
Αυτοματοποιημένο σύστημα χύσης (ενσωματωμένο με μηχανές χύτευσης).

ΣΚΙΤΣΟ

Οι γερανοί από χαλύβδινη κουτάκια είναι ο εξοπλισμός κρίσιμης σημασίας για τις μεταλλουργικές βιομηχανίες, προσφέροντας μοναδικά οφέλη για το χειρισμό των τετηγμένων μετάλλων:
1. Εξαιρετική αντοχή στη θερμότητα
Σχεδιασμένο για να λειτουργεί σε θερμοκρασίες 60 μοιρών + περιβάλλοντος κοντά στον τετηγμένο χάλυβα (1.500 βαθμούς +).
Μονωμένα εξαρτήματα (άγκιστρα, σχοινιά) και κινητήρες ανθεκτικοί στη θερμότητα H-Class αποτρέπουν την αποτυχία.
2. Χωρητικότητα φορτίου βαρέως τύπου
Χειρισμένες 5-500+ ton ladles (Standard) με σχέδια τετραπλού-girder για εξαιρετικά βαριά φορτία.
Συστήματα διπλής-λαϊστικής (κύρια + βοηθητικά) για ταυτόχρονη χειρισμό δοχείων σκωρίας.
3. Ακρίβεια & σταθερότητα
Η τεχνολογία κατά της σούπας και τα περιστρεφόμενα άγκιστρα επιτρέπουν την ακρίβεια χύσης σε επίπεδο χιλιοστού.
Τα πλαίσια άκαμπτων οδηγών αποτρέπουν την ταλάντωση της λαχανικής κατά τη διάρκεια της μεταφοράς.
4. Συστήματα ασφαλείας ασφαλούς αποτυχίας
Περιττά φρένα (μηχανικά + ηλεκτρομαγνητικά).
Αισθητήρες κλίσης με κηλίδες και αποκοπές υπερφόρτωσης (χωρητικότητα 110%).
Δημιουργία αντιγράφων ασφαλείας έκτακτης ανάγκης για σενάρια διακοπής ρεύματος.
5. Προσαρμογή για σκληρά περιβάλλοντα
Επιλογές απόδειξης έκρηξης για πλούσιες σε αέριο περιοχές.
Τα ηλεκτρικά εξαρτήματα σκόνης\/νερού (βαθμολογία IP65).
6. Υψηλός κύκλος λειτουργίας (κατηγορία A7 -A8)
Χτισμένο για λειτουργία 24\/7 σε χαλύβδινους μύλους με ελάχιστο χρόνο διακοπής.

1 χάλυβα φυτά
Μεταφορά τετηγμένου χάλυβα: Από τον φούρνο → Ladle → Συνεχής κάλτσα.
Χειρισμός σκωρίας: Αφαίρεση σκωρίας αποβλήτων από κουτάλες.
2. Foundries & Smelters
Χύστε τον τετηγμένο σίδηρο\/αλουμίνιο σε καλούπια.
Συντήρηση λαχανικών (προθέρμανση, εξάλειψη).
3.
Μεταφορά καυτών πλινητών (1.200 βαθμούς +) σε κυλιόμενους σταθμούς.
4. Επεξεργασία μη σιδηρούχων μετάλλων
Χειρισμός χαλκού, ψευδαργύρου ή λουτρών νικελίου.
5. Ανακύκλωση μετάλλων
Φόρτιση λιωμένου μετάλλου σε EAF (ηλεκτρικό τόξο).

1 Σχεδιασμός Σχεδιασμού
Αξιολόγηση φορτίου: Ο σχεδιασμός του γερανού βασίζεται στο βάρος και το μέγεθος των κουτάλι (που μπορεί να μεταφέρει τετηγμένο μέταλλο). Οι μηχανικοί υπολογίζουν την ικανότητα ανύψωσης, το εύρος, το ύψος και τον κύκλο λειτουργίας με βάση τις ειδικές απαιτήσεις.

Σκέψεις ασφαλείας: Η ασφάλεια είναι πρωταρχικής σημασίας στα χυτήρια. Ο γερανός θα πρέπει να έχει χαρακτηριστικά όπως περιττά συστήματα, φρένα έκτακτης ανάγκης και αισθητήρες ασφαλείας για να αποτρέψει ατυχήματα σε περιβάλλοντα υψηλής θερμοκρασίας.

Δομικός σχεδιασμός: Περιλαμβάνει το σχεδιασμό της γέφυρας γερανού, του ανυψωτήρα, του καροτσάκι και των σιδηροδρομικών συστημάτων. Τα υλικά που χρησιμοποιούνται στον γερανό πρέπει να είναι ανθεκτικά στη θερμότητα και ανθεκτικά για να αντέξουν το σκληρό περιβάλλον ενός χυτηρίου.

Συστήματα κίνησης: Ο γερανός πρέπει να έχει ισχυρά και αξιόπιστα συστήματα κίνησης για την ανύψωση, το ταξίδι και το κίνημα του καροτσάκι. Αυτά μπορεί να περιλαμβάνουν ηλεκτρικούς κινητήρες, κιβώτια ταχυτήτων και συστήματα ελέγχου.

2. Επιλογή υλικού
Υλικά υψηλής θερμοκρασίας: Τα εξαρτήματα που θα έρθουν σε άμεση επαφή με το τετηγμένο μέταλλο ή την ακραία θερμότητα θα πρέπει να κατασκευάζονται από υλικά ανθεκτικά στη θερμότητα, όπως χάλυβα με υψηλή θερμική αντοχή.

Αντίσταση διάβρωσης: Τα μέρη που εκτίθενται σε θερμότητα και μεταλλική σκωρία μπορεί να απαιτούν ανθεκτικές στη διάβρωση επικαλύψεις για να παρατείνουν τη ζωή του γερανού.

3. Κατασκευή
Κατασκευή του πλαισίου: Το πλαίσιο του γερανού, συμπεριλαμβανομένης της γέφυρας, του καροτσάκι και του συστήματος ανυψωτήρα, κατασκευάζεται. Τα εξαρτήματα είναι συνήθως συγκολλημένα από τμήματα χάλυβα ή κατασκευάζονται σε αρθρωτό σχεδιασμό για ευκολία εγκατάστασης και συντήρησης.

Συγκρότημα ανύψωσης: Το σύστημα ανύψωσης, συμπεριλαμβανομένου του μηχανισμού ανύψωσης, συναρμολογείται με εξαρτήματα όπως οι ηλεκτρικοί κινητήρες, τα κιβώτια ταχυτήτων και το σύστημα ανύψωσης ή το σύστημα τροχαλίας.

Ενσωμάτωση συστήματος ελέγχου: Τα συστήματα ελέγχου, συμπεριλαμβανομένων των χειροκίνητων ή απομακρυσμένων πλαισίων λειτουργίας, ενσωματώνονται στον γερανό για ομαλή λειτουργία.

4. Συναρμολόγηση
Τα διάφορα συστατικά του γερανού, όπως η γέφυρα, ο ανυψωτήρας, το τρόλεϊ και τα ηλεκτρικά συστήματα, συναρμολογούνται στο εργοστάσιο ή στο επί τόπου ανάλογα με την πολυπλοκότητα.

Ο μηχανισμός ανύψωσης (συνημμένα χειρισμού γάντζων ή λαχανικών) έχει σχεδιαστεί ειδικά για να χειρίζεται με ασφάλεια τις κουτάλες και το τετηγμένο μέταλλο.

5. Δοκιμές και ποιοτικός έλεγχος
Δοκιμές φόρτωσης: Ο γερανός υφίσταται δοκιμές φορτίου για να εξασφαλίσει ότι μπορεί να ανυψώσει με ασφάλεια το απαιτούμενο βάρος, συμπεριλαμβανομένων των δοκιμών δυναμικής φόρτωσης για την προσομοίωση των πραγματικών συνθηκών.

Λειτουργικές δοκιμές: Οι κινήσεις του γερανού (ανυψωτήρας, τρόλεϊ, γέφυρα) δοκιμάζονται για να εξασφαλιστεί η ομαλή λειτουργία και η συμμόρφωση με τα πρότυπα ασφαλείας.

Επιθεώρηση: Η τελική επιθεώρηση διεξάγεται για να διασφαλιστεί ότι όλα τα εξαρτήματα και τα συστήματα βρίσκονται σε κατάσταση λειτουργίας και πληρούν τις προδιαγραφές μηχανικής.

6. Εγκατάσταση και ανάθεση
Εγκατάσταση: Ο γερανός είναι εγκατεστημένος στο χυτήριο, το οποίο περιλαμβάνει την τοποθέτηση του γερανού στις καθορισμένες ράγες του, τη σύνδεση της τροφοδοσίας και τη διασφάλιση της κατάλληλης ευθυγράμμισης.

Λειτουργία: Ο γερανός δοκιμάζεται επί τόπου για να εξασφαλίσει ότι όλα λειτουργούν σωστά και τα συστήματα ελέγχου βαθμονομούνται.

7. Εκπαίδευση και παράδοση
Εκπαίδευση χειριστή: Οι χειριστές εκπαιδεύονται στον ασφαλή χειρισμό των κουτάλι, ειδικά όσον αφορά τον χειρισμό των τετηγμένων μετάλλων, τους ελέγχους των γερανών και τις διαδικασίες έκτακτης ανάγκης.

Πρωτόκολλα ασφαλείας: Τα πρωτόκολλα ασφαλείας δημιουργούνται, συμπεριλαμβανομένου του κατάλληλου χειρισμού φορτίου, των στάσεων έκτακτης ανάγκης και των χρονοδιαγραμμάτων συντήρησης.

8. Συνεχής συντήρηση
Προγραμματισμένες επιθεωρήσεις: Η τακτική συντήρηση είναι κρίσιμη σε ένα περιβάλλον χυτηρίου. Οι επιθεωρήσεις για φθορά, δάκρυ και άγχος σε μέρη όπως καλώδια, άγκιστρα και ανυψωτικά εκτελούνται περιοδικά.

Προληπτική συντήρηση: Η λίπανση, ο καθαρισμός και ο έλεγχος της ευθυγράμμισης των κινούμενων τμημάτων γίνεται τακτικά για να αποφευχθεί η διακοπή λειτουργίας και να επεκτείνει τη ζωή του γερανού.

9. Αναβαθμίσεις και τροποποιήσεις
Καθώς τα πρότυπα τεχνολογίας και ασφάλειας εξελίσσονται, οι γερανοί ενδέχεται να απαιτούν αναβαθμίσεις ή τροποποιήσεις για να βελτιώσουν τις επιδόσεις ή τα χαρακτηριστικά ασφαλείας τους.

Η εταιρεία έχει εγκαταστήσει μια πλατφόρμα διαχείρισης ευφυούς εξοπλισμού και έχει εγκαταστήσει 310 σετ (σύνολα) των ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σύνολα (σύνολα) και ο ρυθμός δικτύωσης εξοπλισμού θα φθάσει το 95%. 32 γραμμές συγκόλλησης έχουν τεθεί σε χρήση, 50 προγραμματίζονται να εγκατασταθούν και ο ρυθμός αυτοματισμού ολόκληρης της σειράς προϊόντων έχει φτάσει το 85%.
