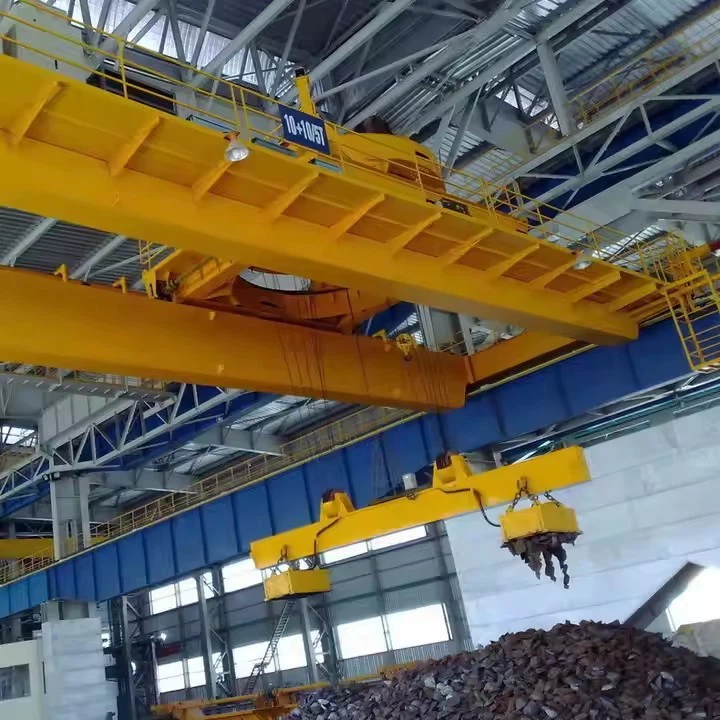

Γιονοειδές γερανός καροτσάκι

Ένας γερανός από καροτσάκι του βαρούλκου είναι ένας γερανός διπλής δοκού που ενσωματώνει ένα σύστημα ανύψωσης τύπου βαρούλκου τοποθετημένο σε ένα καροτσάκι. Το καροτσάκι κινείται πλευρικά στις δοκοί της γέφυρας, ενώ ολόκληρη η γέφυρα ταξιδεύει διαμήκως κατά μήκος των ράγων διαδρόμου. Ο μηχανισμός βαρούλκου παρέχει υψηλή δύναμη ανύψωσης και ανθεκτικότητα, συχνά με συρματόσχοινα και συστήματα τυμπάνων.



Στοιχείο	Καθέκαστα
Τύπος γερανού	Γερανός διατεταγμένης διπλής δοκού
Τύπος ανύψωσης	Ηλεκτρικό βαρούλκο (τύμπανο συρματόσχους)
Υπόθεση χρήσης	Ανύψωση βαρέως τύπου και ακριβής χειρισμός
Τυπικά φορτία	Χάλυβα πηνία, μέρη στροβίλου, εξαρτήματα πλοίου
Επιλογές ελέγχου	Καμπίνα, απομακρυσμένο, κρεμαστό



• Χωρητικότητα: 5-800/50ton
• Μήκος Span: 4-35 m
• Ύψος ανύψωσης: 3-50 m
• Εργασία: A4, A5, A6, A7
• Τάση: 220V ~ 690V, 50-60 Hz, 3Ph AC
• Θερμοκρασία περιβάλλοντος εργασίας: -25 βαθμός -+50 βαθμός, σχετική υγρασία μικρότερη ή ίση με 85%
• Λειτουργία ελέγχου γερανού: Έλεγχος δαπέδου / τηλεχειριστήριο / αίθουσα καμπίνας



A Γιονοειδές γερανός καροτσάκιέχει σχεδιαστεί γιαχειρισμός υλικών βαρέως τύπου, ειδικά σε βιομηχανίες όπωςΚατασκευή χάλυβα, μονάδες παραγωγής ηλεκτρικής ενέργειας, ναυπηγεία και έργα υποδομής. Το βασικό χαρακτηριστικό του είναι τοηλεκτρικό σύστημα ανύψωσης βαρούλκουτοποθετημένο σε ένακαροτσάκιπου κινείται σε έναγέφυρα διπλής δοκού.



1. Διπλές δοκοί

Δομή: Δύο παράλληλες δοκοί χάλυβα που σχηματίζουν τη γέφυρα του γερανού.

Λειτουργία: Υποστηρίξτε το καροτσάκι και διανείμετε το φορτίο κατά μήκος του διαστήματος.

Τύπος: Συγκολλημένη δοκός κιβωτίου ή κυλινδρική δέσμη Ι.



2.

Ομονάδα ανύψωσης πυρήνατοποθετημένες στις δοκοί. Περιλαμβάνει:

Ηλεκτρικός κινητήρας: Παρέχει τη δύναμη ανύψωσης.

Τύμπανο συρματόπλεγμα: Τραβήξτε με χαλύβδινο συρματόσχοινο. επιτρέπει την κατακόρυφη ανύψωση.

Κιβώτιο ταχυτήτων: Μεταφορές και μειώνει την ταχύτητα του κινητήρα στην κίνηση ανύψωσης.

Σύστημα φρένων: Εξασφαλίζει τη συγκράτηση φορτίου και την ασφαλή στάση.

Μπλοκ γάντζου ή εξάρτημα ανύψωσης: Συνεργάζεται με το φορτίο (άγκιστρο, μαγνήτης, αρπαγή, κλπ.).

Λειτουργία: Μετακινεί το πλάι προς την πλευρά (σταυροειδές ταξίδι) και οι ανελκυστήρες/μειώνει τα φορτία κάθετα.



3.

Βρίσκεται και στα δύο άκρα της γέφυρας.

Περιέχωταξιδιωτικοί τροχοί, κινητήρας,κιβώτια ταχυτήτων.

Λειτουργία: Αφήστε ολόκληρο τον γερανό να μετακινηθεί κατά μήκος των ράγων διαδρόμου (μακρύ ταξίδι).



4. Σύστημα τροφοδοσίας

Συνήθως αποτελείται από:

Ράβδοι αγωγώνήσύστημα καλωδιακών σημείων

Λειτουργία: Παρέχει ηλεκτρική ενέργεια στους κινητήρες, το καροτσάκι και τα συστήματα ελέγχου.

5. Σύστημα ελέγχου

Πίνακας ελέγχου(Ηλεκτρικό ντουλάπι): Βρίσκεται στο τρόλεϊ ή στη γέφυρα.

Μέθοδοι ελέγχου:

Έλεγχος καμπίνας(Για τον χειριστή επί του σκάφους)

Κρεμαστό έλεγχο

Ασύρματο τηλεχειριστήριο

Λειτουργία: Διαχειρίζεται την ανύψωση, τα ταξίδια και τα χαρακτηριστικά ασφαλείας.



6. Crane Rails & Runway Beam

Εγκαταστάθηκε στοδομή υποστήριξηςτου εργαστηρίου ή του γερανού.

Λειτουργία: Καθοδηγήστε τη διαμήκη κίνηση του γερανού.

7. Συστήματα ασφαλείας

Διακόπτες περιορισμού: Αποτρέψτε το υπερβολικό ταξίδι του γάντζου και του καροτσιού.

Προστασία υπερφόρτωσης: Σταματά την ανύψωση εάν το φορτίο υπερβαίνει την χωρητικότητα.

Συσκευές buffer: Μειώστε τις επιπτώσεις στα άκρα των σιδηροδρόμων.

Συστήματα στάσης έκτακτης ανάγκης

Αισθητήρες κατά της σύγκρουσης(Προαιρετικά για συστήματα πολλαπλών γελοιών)



Προαιρετικές λειτουργίες

Μεταβλητές μονάδες συχνότητας (VFD): Για ομαλό έλεγχο ταχύτητας.

Φορτώστε το σύστημα ζύγισης

Ελέγχου αυτόματης θέσης και ταλάντευσης

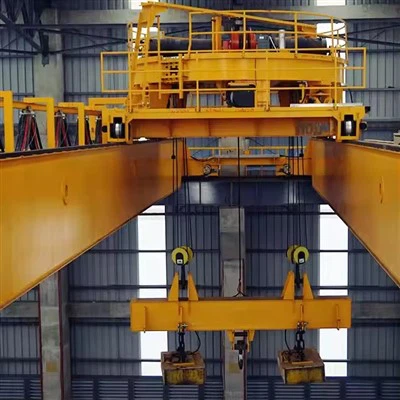

Εξειδικευμένα άγκιστρα ή συσκευές ανύψωσης(π.χ. μαγνήτες, αρπαγές)



ΣΚΙΤΣΟ







Πλεονεκτήματα του γερανού

Υψηλή ικανότητα ανύψωσης
Χειρίζεται εξαιρετικά βαριά φορτία, συνήθως 20 έως 500+ τόνους, με ευκολία.
Ενισχυμένη δομική σταθερότητα
Σχεδιασμός διπλής δοκού + ανυψωτήρας βαρούλκου=σταθερή και ασφαλής ανύψωση μεγάλων φορτίων.
Συνεχής απόδοση καθήκοντος
Σχεδιασμένο για συχνές, μακροπρόθεσμες λειτουργίες σε σκληρά περιβάλλοντα (κατηγορία Α5-Α8).
Ακρίβεια & έλεγχος
Το σύστημα βαρώνι επιτρέπει την ομαλή και ακριβή χειρισμό φορτίου, με επιλογές πολλαπλών ταχυτήτων.
Προσαρμόσιμα εργαλεία ανύψωσης
Υποστηρίζει άγκιστρα, αρπαγές, μαγνήτες ή δοκούς διανομής για ευπροσάρμοστο χειρισμό.
Μεγάλο ύψος και διάστημα ανύψωσης
Κατάλληλο για ψηλά κτίρια ή ευρεία εργαστήρια με υψηλές εργασιακές σειρές.
Εύκολη συντήρηση & ανθεκτικότητα
Χτισμένο για κύκλους μεγάλης διάρκειας ζωής με εξαρτήματα χαμηλής συντήρησης.



Οι γερανοί από καροτσάκι Winch είναι ιδανικοί για βιομηχανίες που απαιτούν υψηλής χωρητικότητας, υψηλής ακρίβειας και συνεχούς ανύψωσης.

1.
Ανυψωτικά πηνία χάλυβα, μπαλέτες, πλάκες και λιωμένες κουτάλες.
Χρησιμοποιείται σε κυλίνδρους, χυτήρια και αποθήκες αποθήκευσης χάλυβα.
2.
Εγκατάσταση ή διατήρηση στροβίλων, γεννήτριας και μετασχηματιστών.
Χειρισμός εξοπλισμού βαρέως τύπου κατά τη διάρκεια της κατασκευής ή του τερματισμού λειτουργίας.

3.
Ανυψώνοντας κινητήρες, μπλοκ και δομικά τμήματα.

Χρησιμοποιείται σε ξηρές αποβάθρες και περιοχές συναρμολόγησης.

4. Βαρύ κατασκευή μηχανημάτων
Μεταφορά εξαρτημάτων μηχανημάτων κατά τη συναρμολόγηση.

Χειρισμός πρέσες, καλούπια χύτευσης και κρεβάτια μηχανών.

5. Υποδομή και κατασκευή
Κατασκευή γέφυρας και αυτοκινητόδρομου - Ανυψωτικά προκατασκευασμένα τμήματα, δοκούς ή δοκοί.

Χρησιμοποιείται σε κτίριο φράγματος, σήραγγες και μεγάλης κλίμακας πολιτικά έργα.

6. Σιδηρόδρομοι και μεταφορές
Για την ανύψωση τμήματα ατμομηχανών, φορείς ή σιδηροδρομικά τμήματα.

Χρησιμοποιείται επίσης σε εργαστήρια συναρμολόγησης και συντήρησης Railcar.





1. Σχεδιασμός & Μηχανική
Ανάλυση απαιτήσεων: Προσδιορίστε τη χωρητικότητα φόρτωσης, το εύρος, το ύψος ανύψωσης και το περιβάλλον λειτουργίας.

Μοντελοποίηση CAD: Δημιουργία σχεδίων 3D και δομικών υπολογισμών (ανάλυση στρες, εκτροπή κ.λπ.).

Επιλογή υλικού: Επιλέξτε κατάλληλα υλικά χύτευσης (τυπικά χύτευση χάλυβα ή όλκιμο σίδερο) για βασικά εξαρτήματα όπως δοκοί, τερματισμό καροτσάκια και άγκιστρα.

Ρυθμιστική συμμόρφωση: Βεβαιωθείτε ότι τα σχέδια πληρούν τα πρότυπα (ISO, DIN, FEM ή ASME).

2. Προετοιμασία μοτίβων & μούχλας
Δημιουργία μοτίβων: Τα σχέδια ξύλου ή μετάλλων κατασκευάζονται για καλούπια χύτευσης.

Παρασκευή καλούπι άμμου:

Χρησιμοποιήστε άμμο με ρητίνη ή πράσινη άμμο για κοιλότητες μούχλας.

Οι πυρήνες (για κοίλα τμήματα) παρασκευάζονται ξεχωριστά.

3.
Μήπως και ρίχνοντας:

Το μέταλλο (π.χ. ανθρακικός χάλυβα, κράμα χάλυβα) λιωθεί σε φούρνο.

Το τετηγμένο μέταλλο χύνεται σε καλούπια υπό ελεγχόμενες συνθήκες.

Ψύξη και στερεοποίηση: Επιτρέψτε στη χύτευση να κρυώσει αργά για να αποφύγετε ελαττώματα.

Shakeout & Cleaning: Αφαιρέστε τα καλούπια άμμου και τα καθαριστικά χυτά (ανατινάξεις, λείανση).

4.
Τραυματική κατεργασία: Αφαιρέστε την περίσσεια υλικού (πύλες, ανυψωτήρες).

Μηχανική ακρίβειας: CNC κατεργασία για κρίσιμες διαστάσεις (καθίσματα ρουλεμάν, οπές μπουλονιών).

Επιφανειακή θεραπεία: Ζωγραφική, γαλβανισμός ή επικαλύψεις αντι-διάσπασης.

5. Κατασκευή δοκών γέφυρας και τελικών καροτσιών
Συγκόλληση/συναρμολόγηση:

Κατασκευασμένες δοκοί κουτιού ή δέσμες Ι (αν υβριδικό σχέδιο).

Συγκολλητικά/μπουλόνια άκρο βαγόνια (με τροχούς για κίνηση).

Η θερμική επεξεργασία της θερμικής επεξεργασίας (αν χρειαστεί) για τη μείωση των υπολειμματικών τάσεων.

6. Συναρμολόγηση των εξαρτημάτων γερανού
ΕΓΚΑΤΑΣΤΑΣΗ HOIST & TROLLEY: ΣΥΣΤΗΜΑ ΜΟΡΙΚΑ ΕΛΛΗΝΙΚΟΣ ΣΥΣΚΕΥΑΣΙΑ Ή ΣΥΣΤΗΜΑ ΣΥΣΚΕΥΑΣΙΑΣ.

Ρύθμιση Rail & Runway: Εγκαταστήστε τις ράγες γερανών στη δομή υποστήριξης.

Ενσωμάτωση ηλεκτρικού συστήματος: κινητήρες καλωδίων, χειριστήρια, διακόπτες ορίων και συσκευές ασφαλείας.

7. Δοκιμές και ποιοτικός έλεγχος
Διακοπτική επιθεώρηση: Επαληθεύστε ανοχές ανά προδιαγραφή σχεδίου.

Μη καταστροφικές δοκιμές (NDT):

Υπερηχητικό, μαγνητικό σωματίδιο ή δοκιμή διείσδυσης βαφής για ρωγμές.

Δοκιμές φόρτωσης:

Δοκιμή στατικού φορτίου: 125% της ονομαστικής χωρητικότητας.

Δοκιμή δυναμικής φόρτωσης: 110% της ονομαστικής χωρητικότητας με κινήσεις.

Λειτουργική δοκιμή: Ελέγξτε τις φρενάρισμα, την ανύψωση και τις ταξιδιωτικές εργασίες.

8. Προστασία ζωγραφικής και διάβρωσης
Εφαρμόστε το αστάρι και το ανθεκτικό στη διάβρωση.

(Χωρητικότητα, σειριακός αριθμός, προειδοποιήσεις) σύμφωνα με τα πρότυπα.

9. Συσκευασία και παράδοση
Αποσυναρμολογήστε (αν χρειαστεί) για αποστολή.

Προστατεύστε τα κρίσιμα συστατικά κατά τη διάρκεια της διαμετακόμισης.

10. Εγκατάσταση και ανάθεση (επιτόπου)
Επανασυναρμολογήστε στο διάδρομο του πελάτη.

Τελική ευθυγράμμιση και βαθμονόμηση.

Εκπαίδευση και παράδοση χειριστή.
