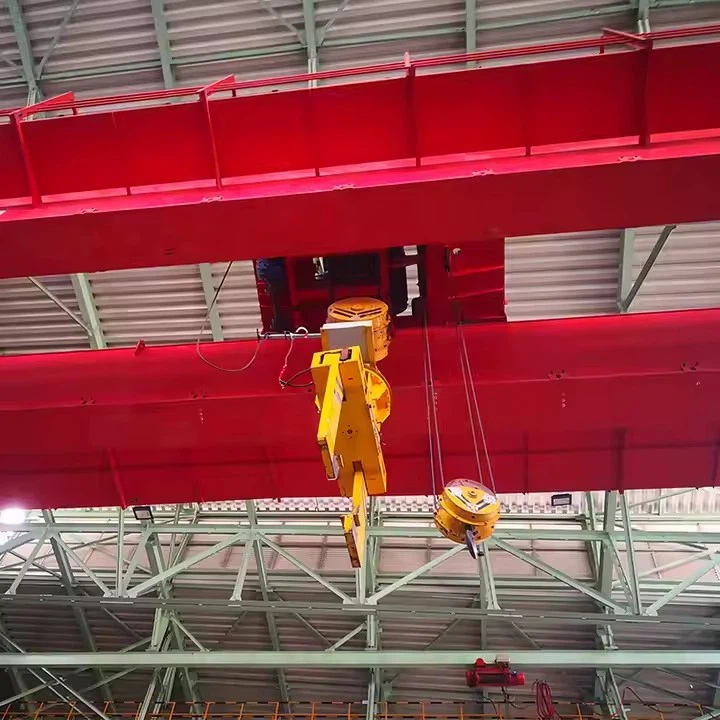

Τηλεχειριστήριο γερανού δύο ταχύτητας

Λειτουργίες διπλής ταχύτητας:

Μεγάλη ταχύτητα- Για ταχύτερη κίνηση όταν χειρίζεστε ελαφρύτερα φορτία ή όταν η ακρίβεια είναι λιγότερο κρίσιμη.

Χαμηλή ταχύτητα- Για ακριβή τοποθέτηση, ειδικά όταν χειρίζεστε βαριά ή ευαίσθητα φορτία.

Ελεγχόμενες λειτουργίες:

Ανύψωση (πάνω\/κάτω)- Ρυθμιζόμενες ταχύτητες ανύψωσης\/μείωσης.

Ταξίδια καροτσάκι (αριστερά\/δεξιά)- Ελέγχει το κίνημα του καροτσιού της γέφυρας.

Ταξίδια γέφυρας (προς τα εμπρός\/προς τα πίσω)- ελέγχει τη διαμήκη κίνηση του γερανού.

Ασφάλεια & Εργονομία:

Κουμπί διακοπής έκτακτης ανάγκης.

Αδιάβροχη, ανθεκτικά σε σκόνη και ανθεκτικά σε σοκ (κοινά σε τηλεχειριστήρια βιομηχανικής ποιότητας).

Εργονομικός σχεδιασμός για άνετη λειτουργία.

Ασύρματες ή ενσύρματες επιλογές:

Ασύρματο (τηλεχειριστήριο ραδιοφώνου)-Συνήθως λειτουργεί σε συχνότητα 2,4 GHz με εύρος έως 100 μέτρων (ανθεκτική στην παρεμβολή).

Ενσύρματο (Έλεγχος κρεμαστών)- Φυσικά συνδεδεμένο με τον γερανό, που χρησιμοποιείται συχνά σε επικίνδυνα περιβάλλοντα όπου τα ασύρματα σήματα περιορίζονται.



Οφέλη από τον έλεγχο δύο ταχυτήτων:

Βελτιωμένη ακρίβεια:Οι βραδύτερες ταχύτητες επιτρέπουν την προσεκτική τοποθέτηση φορτίου.

Αποδοτικότητα:Οι ταχύτερες ταχύτητες μειώνουν το χρόνο αδράνειας όταν μετακινείτε εκφορτωμένα ή ελαφρώς φορτωμένα γερανούς.

Μειωμένη φθορά:Οι χαμηλότερες ταχύτητες ελαχιστοποιούν τη μηχανική τάση στους κινητήρες και τα φρένα.

Ασφάλεια:Ο καλύτερος έλεγχος μειώνει τον κίνδυνο μεταβολών φορτίου ή συγκρούσεων.

A Σύστημα τηλεχειρισμού γερανών δύο ταχυτήτωνΑποτελείται από διάφορα βασικά εξαρτήματα που συνεργάζονται για να επιτρέψουν τη λειτουργία διπλής ταχύτητας για λειτουργίες ανύψωσης και ταξιδιού. Παρακάτω είναι μια κατανομή των βασικών συστατικών:



1. Πομπός (μονάδα τηλεχειρισμού)

Ασύρματο τηλεχειριστήριο (Ραδιοφωνικός έλεγχος)

Κουμπιά\/διακόπτες:Αφιερωμένα χειριστήρια γιαυψηλή\/χαμηλή ταχύτηταΕπιλογή (Hoist, Trolley, Bridge).

Στάση έκτακτης ανάγκης (e-stop):Αμέσως κόβει την ισχύ στον γερανό σε καταστάσεις έκτακτης ανάγκης.

Κεραία:Μεταδίδει σήματα στον δέκτη (συνήθως 2,4 GHz για αντίσταση παρεμβολών).

Μπαταρία:Επαναφορτιζόμενες μπαταρίες λιθίου ή ΑΑ (με δείκτες χαμηλής μπαταρίας).

Περίφραξη:Ανθρώπινη, αδιάβροχη (IP65\/IP67) για βιομηχανικά περιβάλλοντα.

Ενσύρματο έλεγχο μενταγιόν

Κουμπιά κουμπιά:ΠεριλαμβάνειΔιακόπτες επιλογής διπλής ταχύτητας.

Ανακούφιση καλωδίων και τάσης:Ενισχυμένο για ανθεκτικότητα.

2. Μονάδα δέκτη

Τοποθετημένο στο γερανό:Λαμβάνει σήματα από το τηλεχειριστήριο.

Ρελέ\/επαφές:Μεταβαίνει μεταξύ υψηλών και χαμηλών ταχύτητων.

Σύνδεσμοι ασφαλείας:Αποτρέπει την τυχαία ενεργοποίηση.

Hopping συχνότητας (για ασύρματη):Αποφεύγει τις παρεμβολές από άλλες συσκευές.

3.

Κινητήρας ανύψωσης δύο ταχυτήτων:

Διαμόρφωση περιέλιξης:ΣυχνάΜΟΝΟΤΗΤΟΣ ΑΝΤΙΜΕΤΩΠΙΣΗΣ ({2-} Ταχύτητα)(π.χ. περιέλιξη Dahlander) ήΞεχωριστοί κινητήρες περιέλιξης.

Επαφές\/Κ1, Κ2, Κ3:Χρησιμοποιείται για εναλλαγή μεταξύ ταχύτητας.

Μεταβλητή μονάδα συχνότητας (VFD) (προαιρετικό):

Επιτρέπει τις ομαλές μεταβάσεις ταχύτητας (αντί για σταθερές διπλές ταχύτητες).

Παρέχει καλύτερο έλεγχο και μειώνει τη μηχανική τάση.

4. Επιλογή ταχύτητας και κύκλωμα ελέγχου

Διακόπτης επιλογής ταχύτητας (Remote & Control Panel):

Εναλλάσσεται μεταξύΥψηλή (γρήγορη)καιΧαμηλή (αργή)τρόπους.

Relays Control & Timers:

Εξασφαλίζει την ομαλή μετάβαση μεταξύ των ταχύτητων για την πρόληψη της βλάβης του κινητήρα.

Όρια διακόπτες:

Αποτρέπει την υπερβολική κίνηση σε λειτουργία υψηλής ταχύτητας.

5.

Διακόπτες κυκλώματος\/ασφάλειες:Προστατεύει από ηλεκτρικά σφάλματα.

Ρελέ υπερφόρτωσης:Αποτρέπει την εξάντληση του κινητήρα λόγω υπερβολικού φορτίου.

Σύστημα πέδησης:

Μηχανικό φρένο (για ανυψωτήρα):Συμμετείχε όταν κόβεται η ισχύς.

Αναγεννητική πέδηση (εάν χρησιμοποιείτε VFD):Επιβραδύνει ομαλά τον κινητήρα.

6. Πρόσθετα προαιρετικά στοιχεία

Σύστημα ανατροφοδότησης (κωδικοποιητής\/αισθητήρας):Παρέχει παρακολούθηση ταχύτητας σε πραγματικό χρόνο.

PLC (προγραμματιζόμενος λογικός ελεγκτής):Για προηγμένη λογική αυτοματοποίησης και ασφάλειας.

HMI (διεπαφή ανθρώπινης μηχανής):Εμφανίζει την κατάσταση του γερανού (ταχύτητα, φορτίο, σφάλματα).
.

Πώς λειτουργεί ο έλεγχος δύο ταχυτήτων

Ο χειριστής επιλέγει ταχύτητα (υψηλή\/χαμηλή) στο τηλεχειριστήριο.

ΣΗΜΕΙΟ ΣΤΗΝ ΑΠΟΚΑΤΑΣΤΑΣΗ → Ενεργοποιεί αντίστοιχες επαφές.

Οι περιελίξεις των κινητήρων αναδιαμορφώνονται (για κινητήρες που αλλάζουν πόλο) ή το VFD ρυθμίζει τη συχνότητα.

Ο γερανός κινείται σε επιλεγμένη ταχύτητα με ελεγχόμενη επιτάχυνση\/επιβράδυνση.

Κοινές διαμορφώσεις καλωδίωσης για κινητήρες δύο ταχυτήτων

Τύπος κινητήρα	Μέθοδος καλωδίωσης	Μηχανισμός αλλαγής ταχύτητας
Dahlander-pole-αλλάζοντας	2y\/δ (αστέρι\/δέλτα) ή y\/yy	Αλλάζει ζεύγη πόλων
Ξεχωριστή περιέλιξη	Δύο ανεξάρτητες περιελίξεις	Μεταβολές μεταξύ των περιελίξεων

​

ΣΚΙΤΣΟ

Κύριος τεχνικός



Ενισχυμένη ακρίβεια & ασφάλεια

Λειτουργία χαμηλής ταχύτηταςΕπιτρέπει την ακριβή τοποθέτηση φορτίου, κρίσιμη για: κρίσιμη για:

Λεπτό συγκρότημα εξαρτημάτων

Χειρισμός φορτίου υψηλής αξίας

Μετακίνηση επικίνδυνων υλικών

Εξαλείφει την επικίνδυνη μετακίνηση φορτίου μέσω ελεγχόμενης επιτάχυνσης\/επιβράδυνσης

Βελτιστοποιημένη παραγωγικότητα

Λειτουργία υψηλής ταχύτητας (2-4 x πιο γρήγορα)Μειώνει τον μη παραγωγικό χρόνο πότε:

Μετακίνηση άδειων άγκιστρα

Μεταφορά ελαφρών φορτίων

Εξοπλισμός τοποθέτησης μεταξύ σταθμών εργασίας

Τυπικές βελτιώσεις χρόνου κύκλου:15-30%

Διάρκεια ζωής εκτεταμένου εξοπλισμού

Μειώνει τη μηχανική τάση από:

Ελαχιστοποιώντας τα φορτία κιβωτίων ταχυτήτων (μέχρι40% λιγότερη φθορά)

Μείωση της αποικοδόμησης της επένδυσης φρένων

Μείωση των συμβάντων υπερθέρμανσης του κινητήρα

Ενεργειακή απόδοση

Στρατηγικές μείωσης της κατανάλωσης ενέργειας:

30-50% χαμηλότερηΧρήση ενέργειας σε λειτουργία ακριβείας

Έξυπνα συστήματα ανίχνευσης φορτίου (σε προχωρημένα μοντέλα)

Εργονομική λειτουργία

Η προγραμματιζόμενη ράμπα ταχύτητας μειώνει την κόπωση του χειριστή

Τα ασύρματα μοντέλα παρέχουν100-150mεπιχειρησιακή ελευθερία



Βιομηχανία	Περιπτώσεις χρήσης υψηλής ταχύτητας	Περιπτώσεις χρήσης χαμηλής ταχύτητας	Το όφελος που πραγματοποιήθηκε
Χάλυβα	Κενή μεταφορά με κουτάκια	Λυμένος χάλυβα	Αποτρέπει τη διαρροή (εξοικονομεί $ 5K+\/συμβάν)
Προκατασκευασμένος σκυρόδεμα	Μεταφορά μούχλας	Τοποθέτηση πλάκας (ακρίβεια ± 2mm)	Μειώνει την επαναφορά κατά 90%
Παραγωγή ηλεκτρικής ενέργειας	Κίνημα στέγασης στροβίλου	Εγκατάσταση περιέλιξης στάτορα	Αποτρέπει τη ζημιά των συνιστωσών 250.000 $
Αυτοκινητοβιομηχανία	Μεταφορές σώματος	Ζευγάρωμα μπλοκ κινητήρα	Εξοικονομεί 12 δευτερόλεπτα\/κύκλο στη συναρμολόγηση
Θύρες αποστολής	Μεταγλωττιστικό γειτονικό δοχείο	Φόρτωση πλοίων	Αυξάνει την απόδοση TEU κατά 18%
Αεροδιαστημική	Τοποθέτηση εργαλείων	Τοποθέτηση πτέρυγας	Επιτυγχάνει 0.



1. Σχεδίαση και μηχανική
Συγκέντρωση απαιτήσεων:

Η χωρητικότητα φόρτωσης (π.χ. ορίζονται καθορισμένα χωρητικότητα (π.χ., 10t, 50t, 100t, κλπ.), Το ύψος ανύψωσης και το επιχειρησιακό περιβάλλον.

Οι ανάγκες προσαρμογής αξιολογούνται, όπως οι τρόποι ελέγχου (κρεμαστό κόσμημα, ασύρματη, καμπίνα) και ειδικά χαρακτηριστικά (π.χ., αντι-συγκόλληση, προστασία υπερφόρτωσης).

Προκαταρκτικός σχεδιασμός:

Οι δομικοί μηχανικοί και οι σχεδιαστές γερανών δημιουργούν τον αρχικό σχεδιασμό του γερανού, συμπεριλαμβανομένης της κύριας δέσμης, της τελικής μεταφοράς, του συστήματος ανύψωσης, του συστήματος καροτσάκι, του μηχανισμού ταξιδιού και άλλων εξαρτημάτων.

Υπολογισμός και προσομοίωση:

Οι υπολογισμοί φόρτωσης εκτελούνται για να εξασφαλιστεί ότι ο γερανός μπορεί να χειριστεί την καθορισμένη χωρητικότητα.

Η ανάλυση πεπερασμένων στοιχείων (FEA) μπορεί να χρησιμοποιηθεί για την προσομοίωση των τάσεων και των παραμορφώσεων στη δομή για να εξασφαλιστεί η ασφάλεια και η σταθερότητα.

Λεπτομερής σχεδιασμός:

Μετά την έγκριση, γίνονται λεπτομερή σχέδια για κάθε τμήμα, συμπεριλαμβανομένης της κύριας δοκού, του τελικού μεταφορά, του συστήματος ανύψωσης, των κινητήρων, των συστημάτων ελέγχου και των χαρακτηριστικών ασφαλείας.

2. Προμήθεια υλικού
Επιλογή πρώτων υλών:

Υλικά υψηλής ποιότητας, όπως χάλυβα, χάλυβα, σφυρήλατο χάλυβα και ηλεκτρικά εξαρτήματα προέρχονται σύμφωνα με τις προδιαγραφές.

Τα υλικά επιθεωρούνται για πιστοποίηση ποιότητας και συμμόρφωση με τα πρότυπα της βιομηχανίας (π.χ. ISO, CE).

Προμήθεια εξαρτημάτων:

Τα τυπικά εξαρτήματα όπως οι κινητήρες, οι ανυψωτές, οι πίνακες ελέγχου, οι διακόπτες ορίων και οι συσκευές ασφαλείας προέρχονται από αξιόπιστους προμηθευτές.

3. Κατασκευή εξαρτημάτων
Κύριος δοκός:

Κοπή και συγκόλληση χάλυβα πλακών για να σχηματίσουν τη δοκό γέφυρας.

Η δοκός συναρμολογείται με τμήματα συγκόλλησης ή βιδών, εξασφαλίζοντας ότι ανταποκρίνεται στην απαιτούμενη δύναμη και ακρίβεια.

Συναρμολόγηση τελικής μεταφοράς:

Το τελικό φορείο κατασκευάζεται και συναρμολογείται για να κρατήσει τον γερανό στις ράγες διαδρόμου.

Τα συγκροτήματα τροχών εγκαθίστανται για να εξασφαλίσουν ομαλά ταξίδια κατά μήκος των σιδηροτροχιών.

Σύστημα ανύψωσης και καροτσάκι:

Η μονάδα ανύψωσης (ηλεκτρικό ή εγχειρίδιο) συναρμολογείται, συμπεριλαμβανομένου του τυμπάνου, του συρματοπλέγματος, του άγκιστου και του κινητήρα.

Το σύστημα καροτσιού είναι κατασκευασμένο για τη μεταφορά του ανυψωτήρα στη γέφυρα, συμπεριλαμβανομένων των τροχών καροτσάκι και των μηχανισμών κίνησης.

Μηχανισμός ταξιδιού γερανού:

Οι τροχοί γερανών τοποθετούνται στα τελικά καροτσάκια, εξασφαλίζοντας ομαλή οριζόντια κίνηση.

Το σύστημα κίνησης είναι εγκατεστημένο για τον έλεγχο της ταχύτητας ταξιδιού.

4. Συναρμολόγηση γερανού
Κύρια εγκατάσταση δέσμης:

Η συναρμολογημένη κύρια δοκός ανυψώνεται και τοποθετείται στα τελικά καροτσάκια.

Η δοκός είναι ευθυγραμμισμένη για να εξασφαλίσει δομική ακεραιότητα.

Εγκατάσταση καροτσάκι και ανυψωμένος:

Το σύστημα καροτσιού είναι τοποθετημένο στην κύρια δοκός και ο ανυψωτικός είναι τοποθετημένος στο καροτσάκι.

Η αλυσίδα φορτίου ή το συρματόσχοινο εγκαθίσταται και δοκιμάζεται για ομαλή λειτουργία.

Ρύθμιση μηχανισμού ταξιδιού:

Οι τροχοί του γερανού τοποθετούνται και ο μηχανισμός κίνησης συνδέεται με το σύστημα ελέγχου για οριζόντια κίνηση.

5. Εγκατάσταση ηλεκτρικού συστήματος και συστήματος ελέγχου
Πίνακας καλωδίωσης και ελέγχου:

Ο πίνακας ελέγχου είναι εγκατεστημένος και ενσύρματος για να διαχειριστεί όλες τις κινήσεις του γερανού (ανύψωση, καροτσάκι, ταξίδι γερανού).

Οι διακόπτες ορίων, τα κουμπιά διακοπής έκτακτης ανάγκης και οι συναγερμοί ασφαλείας ενσωματώνονται στο σύστημα ελέγχου.

Εγκατάσταση κινητήρα και γρανάζι:

Οι κινητήρες για ανύψωση, ταξίδια και το καροτσάκι εγκαθίστανται και συνδέονται με τα αντίστοιχα συστήματα εργαλείων τους.

Δοκιμή συστημάτων ελέγχου:

Τα συστήματα ελέγχου ελέγχονται για να εξασφαλιστεί η σωστή ενσωμάτωση του ελέγχου μενταγιόν, των ασύρματων απομακρυσμένων ή των επιλογών ελέγχου καμπίνας.

6. Δοκιμές και ποιοτικός έλεγχος
Δοκιμές φόρτωσης:

Ο γερανός υφίσταται δοκιμή στατικού φορτίου (για τον έλεγχο της σταθερότητας) και τη δοκιμή δυναμικής φόρτωσης (για να ελέγξετε την επιχειρησιακή απόδοση υπό πραγματικές συνθήκες εργασίας).

Η προστασία της υπερφόρτωσης και οι διακόπτες περιορισμού δοκιμάζονται για να εξασφαλίσουν ότι λειτουργούν σωστά.

Δοκιμή συστήματος ασφαλείας:

Οι συναγερμοί ήχου και φωτός, οι διακόπτες ορίων, τα κουμπιά διακοπής έκτακτης ανάγκης και οι συσκευές ασφαλείας δοκιμάζονται για λειτουργικότητα.

Δοκιμές κίνησης:

Όλες οι κινήσεις που διαθέτουν, το κίνημα του καροτσιού, το ταξίδι γέφυρας και τον έλεγχο της ταλάντευσης-δοκιμάζονται για ομαλή λειτουργία και ακρίβεια.

Ηλεκτρικές δοκιμές:

Όλα τα ηλεκτρικά εξαρτήματα ελέγχονται για σωστή καλωδίωση, γείωση και επικοινωνία μεταξύ των συστημάτων.

Τεκμηρίωση και πιστοποίηση:

Ο γερανός επιθεωρείται σύμφωνα με τα διεθνή πρότυπα ασφαλείας και υφίσταται πιστοποίηση από τις αρμόδιες αρχές (π.χ. CE, ISO).

Πραγματοποιούνται πιστοποιητικά δοκιμών για κινητήρες, γερανούς και δοκιμές φόρτωσης.

7. Τελική επιθεώρηση και ζωγραφική
Οπτική επιθεώρηση:

Διεξάγεται διεξοδική επιθεώρηση για να διασφαλιστεί ότι ο γερανός πληροί τις προδιαγραφές σχεδιασμού και τις απαιτήσεις ασφάλειας.

Ζωγραφική:

Ο γερανός είναι βαμμένος με επικαλύψεις αντι-διάσημο υψηλής ποιότητας για να τον προστατεύσει από περιβαλλοντικές συνθήκες.

Σήμανση και επισήμανση:

Οι ετικέτες ασφαλείας, οι προειδοποιήσεις και τα σημάδια χωρητικότητας εφαρμόζονται στον γερανό για σωστή αναγνώριση.

8. Παράδοση και εγκατάσταση
Αποστολή:

Ο γερανός αποσυναρμολογείται προσεκτικά σε μεταφερόμενα μέρη (αν χρειαστεί) και αποστέλλεται στην τοποθεσία του πελάτη.

Εγκατάσταση:

Ο γερανός είναι εγκατεστημένος επί τόπου και γίνονται όλες οι συνδέσεις (ισχύς, μηχανικός, έλεγχος).

Τελική ανάθεση:

Ο γερανός ανατέθηκε με τη λειτουργία του μέσω μιας σειράς επιχειρησιακών δοκιμών για να εξασφαλιστεί ότι λειτουργεί σωστά.

Η κατάρτιση των χειριστών διεξάγεται, εάν είναι απαραίτητο, για ασφαλή και αποτελεσματική χρήση.

9. Υποστήριξη μετά την εγκατάσταση
Εκπαίδευση πελατών:

Εκπαίδευση χειριστή για τον τρόπο χρήσης του γερανού με ασφάλεια και αποτελεσματική.

Πρόγραμμα συντήρησης:

Παρέχοντας ένα σχέδιο συντήρησης για τη συνεχιζόμενη λειτουργία του γερανού, συμπεριλαμβανομένων τακτικών επιθεωρήσεων, λίπανσης και δοκιμών.

Υποστήριξη μετά την πώληση:

Προσφέροντας ανταλλακτικά, αντιμετώπιση προβλημάτων και υπηρεσίες επισκευής.

Προβολή εργαστηρίου:

Η εταιρεία έχει εγκαταστήσει μια πλατφόρμα διαχείρισης ευφυούς εξοπλισμού και έχει εγκαταστήσει 310 σετ (σύνολα) των ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σύνολα (σύνολα) και ο ρυθμός δικτύωσης εξοπλισμού θα φθάσει το 95%. 32 γραμμές συγκόλλησης έχουν τεθεί σε χρήση, 50 προγραμματίζονται να εγκατασταθούν και ο ρυθμός αυτοματισμού ολόκληρης της σειράς προϊόντων έχει φτάσει το 85%.
