Ηλεκτρικός ανυψωτικός γερανός διπλής δοκού

Πλεονεκτήματα διπλής δοκού + ηλεκτρικό ανυψωτήρα:

Υψηλότερη χωρητικότητα

Χειρίζεται τα βαρύτερα φορτία από τους γερανούς μονού κοριτσιού (μέχρι 550+ τόνους).

Καλύτερο ύψος γάντζου

Ο ανυψωμένος τοποθετείται μεταξύ των δοκών, μεγιστοποιώντας τον κατακόρυφο χώρο ανύψωσης.

Αντοχή

Ιδανικό για σκληρά περιβάλλοντα (π.χ. χυτήρια, χαλύβδινα ελαιοτριβεία) με προαιρετικές επικαλύψεις ανθεκτικών στη θερμότητα.

Ακρίβεια & ασφάλεια

Οι ηλεκτρικοί ανυψωμένοι προσφέρουν λεπτότερο έλεγχο, προστασία υπερφόρτωσης και ασφαλή φρένα.

Προσαρμόσιμο

Μπορεί να ενσωματώσει μαγνήτη, αρπαγή ή άλλα συνημμένα για εξειδικευμένα καθήκοντα.



Σκέψεις επιλογής:

Χωρητικότητα φόρτωσης- Ταιριάξτε τον γερανό με το μέγιστο φορτίο σας (+20% περιθώριο ασφαλείας).

Ύψος και ανύψωση- Βεβαιωθείτε ότι ο γερανός καλύπτει την απαιτούμενη περιοχή εργασίας.

Κύκλος εργασίας-Επιλέξτε μεταξύ του Standard (CMAA Class B-D) ή βαρέως τύπου (κατηγορία E-F).

Τροφοδοσία- τυπικά 3- φάση AC (380V, 480V, κλπ.).

Περιβάλλο-Διαθέσιμες επιλογές από την έκρηξη, υψηλής θερμοκρασίας ή υπαίθριες επιλογές.



Σύγκριση με άλλους τύπους γερανού

Χαρακτηριστικό	Διπλή δοκός + ηλεκτρική ανύψωση	Γερανός ενιαίας δοκού	Γερανός
Μέγιστη χωρητικότητα	5 - 550+ τόνοι	1-20 τόνοι	1-500 τόνοι
Ύψος γάντζου	Υψηλότερη (ανυψωτήρας μεταξύ δοκών)	Χαμηλότερη (ανυψωμένος κάτω από τη δοκό)	Ποικίλλει (εξαρτάται από το σχεδιασμό)
Σπιθαμή	Έως 35 μ.+	Έως 25μ.	Ρυθμιζόμενο (εξωτερική χρήση)
Ακρίβεια	Υψηλή (έλεγχος VFD)	Μέτριος	Μέτριος
Κόστος	Υψηλότερο αρχικό κόστος	Πιο οικονομικός	Μέση έως μεγάλη εμβέλεια
Καλύτερος για	Βαριά βιομηχανία, χάλυβα, μονάδες παραγωγής ενέργειας	Ελαφριά εργαστήρια, αποθήκες	Υπαίθρια ναυπηγεία, κατασκευή

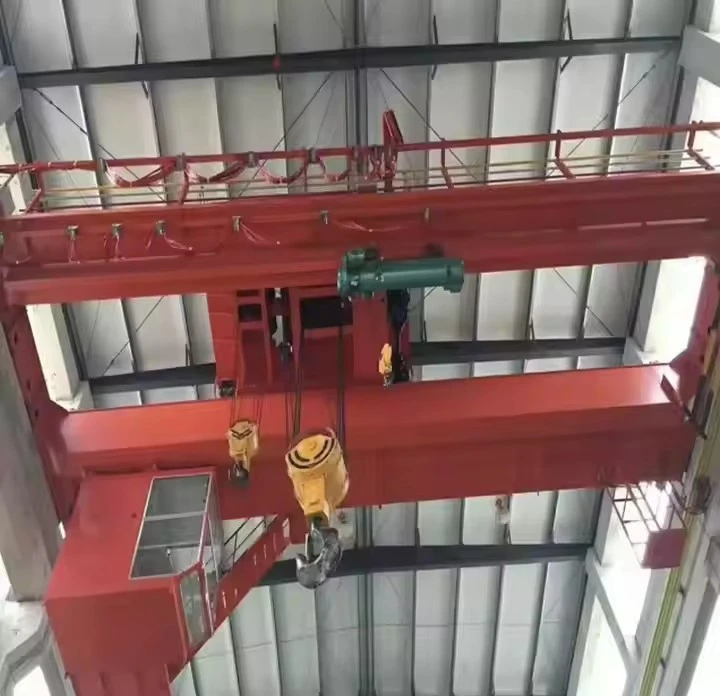

A Γερανός διατεταγμένης δοκού διπλής δοκού με ηλεκτρικό ανυψωτήραΑποτελείται από διάφορα βασικά εξαρτήματα που συνεργάζονται για να επιτρέψουν την ασφαλή και αποτελεσματική ανύψωση και την κίνηση των βαρέων φορτίων. Παρακάτω είναι μια λεπτομερής κατανομή των κύριων εξαρτημάτων:



1 γέφυρα (δομή διπλής δοκού)

Κύριες δοκοί (2)- Οι κύριες οριζόντιες δοκοί που καλύπτουν το πλάτος του διαδρόμου γερανού.

Κατασκευασμένο από συγκολλημένο χάλυβα (σχεδιασμός τύπου κουτιού ή δοκού).

Υποστηρίζει το καροτσάκι, τον ανυψωτήρα και το φορτίο.

Τέλος φορτηγά (2)- Τραυματισμένα συγκροτήματα σε κάθε άκρο της γέφυρας που επιτρέπουν στον γερανό να κινείται κατά μήκος των ράγων διαδρόμου.

ΣυμπεριλαμβάνωΟδηγοί, τροχοί και φρέναγια διαμήκη ταξίδια.



2. Electric Hoist & Trolley System

Ηλεκτρικός ανυψωμένος- Ο μηχανισμός ανύψωσης (είτεανελκυστήρας συρματόπλεγμαήανυψωτήρας αλυσίδας).

Περιλαμβάνει:

Μοτέρ(για ανύψωση\/μείωση).

Τύμπανο ή οδοντωτός τροχός(για την περιέλιξη σχοινιού\/αλυσίδας).

Μπλοκ αγκίστρου(για την προσάρτηση φορτίων).

Σύστημα φρένων(ηλεκτρομαγνητική ή μηχανική).

Διακόπτες περιορισμού(για να αποφευχθεί η υπερβολική διάτρηση\/μείωση).

Καροτσάκι- Η συναρμολόγηση που μεταφέρει τον ανυψωτήρα κατά μήκος των δοκών της γέφυρας.



Περιλαμβάνει:

Καροτσάκι(υποστηρίζει τον ανυψωτή).

Τροχοί τροχών και κινητήρας κίνησης(για κίνηση διασταυρούμενου ταξιδιού).

Αποθηκών(για να απορροφήσει σοκ).

3. Σύστημα διαδρόμου

Δοκοί διαδρόμου- Υποστηρίξτε το κίνημα του γερανού κατά μήκος του μήκους του κτιρίου.

Μπορεί να είναι κορυφαία (ράγες πάνω από δοκούς) ή underhung (ανασταλεί από το ανώτατο όριο).

Ράγες διαδρόμου- Χάλυβα κομμάτια που καθοδηγούν τους τροχούς του γερανού.

Σιδηροδρομικοί- Προαιρετικές συσκευές ασφαλείας για την πρόληψη της κίνησης του γερανού κατά τη συντήρηση.

4. Ηλεκτρικό σύστημα

Τροφοδοσία- τυπικά3- φάση AC (380V, 480V, κ.λπ.)μέσωΣύστημα φελιού, τροχούς καλωδίων ή ράβδους αγωγού.

Σύστημα ελέγχου –

Κρεμαστό έλεγχο(Χειροκίνητο ενσύρματο τηλεχειριστήριο).

Τηλεχειριστήριο ραδιοφώνου(ασύρματη λειτουργία).

Έλεγχος καμπίνας(για μεγάλους γερανούς, με κάθισμα του χειριστή).

Μεταβλητές μονάδες συχνότητας (VFDs)- για ομαλή επιτάχυνση\/επιβράδυνση.

Συσκευές ασφαλείας –

Περιοριστής υπερφόρτωσης.

Στάση έκτακτης ανάγκης.

Αισθητήρες αντι-συγκόλλησης (για πολλαπλούς γερανούς).

5. Ασφάλεια και βοηθητικά εξαρτήματα

Προφυλακτήρες \/ buffers- απορροφήστε την επίδραση στα όρια ταξιδιού του γερανού.

Ανεμόμετρο(Για τους υπαίθριους γερανούς) - Μετρήσει την ταχύτητα του ανέμου για να αποφευχθεί η μη ασφαλής λειτουργία.

Φώτα και συναγερμοί- Οπτικές\/ακουστικές προειδοποιήσεις κατά τη διάρκεια της λειτουργίας.

Δείκτης φόρτωσης-Εμφανίζει βάρος φορτίου σε πραγματικό χρόνο.

.

6. Προαιρετικά συνημμένα

Μαγνήτης ανυψωτής- Για χειρισμό χάλυβα\/θραύσματα.

C-Hook \/ Grabber- Για εξειδικευμένα φορτία (πηνία, βαρέλια κ.λπ.).

Αντι-σούπερ σύστημα- Μειώνει την ταλάντευση φορτίου για την τοποθέτηση ακριβείας.

Περίληψη των βασικών διαφορών έναντι των γερανών ενιαίας δοκού

Χαρακτηριστικό	Γερανός διπλής δοκού	Γερανός ενιαίας δοκού
Δοκοί	Δύο κύριοι δοκοί	Μια κύρια δέσμη
Ικανότητα	5 - 550+ τόνοι	1-20 τόνοι
Ύψος γάντζου	Υψηλότερο (ανυψωμένος μεταξύ δοκών)	Χαμηλότερη (ανυψωμένος κάτω από τη δοκό)
Αντοχή	Πιο ισχυρή για βαριά χρήση	Ελαφρύτερο, οικονομικά αποδοτικό
Κόστος	Υψηλότερο αρχικό κόστος	Πιο οικονομικός

​

ΣΚΙΤΣΟ

Κύριος τεχνικός



Οι γερανοί διαδρομής διπλής δοκού με ηλεκτρικά ανυψωτικά χρησιμοποιούνται ευρέως σε βαρέες βιομηχανίες λόγω της ανώτερης δύναμης, ακρίβειας και ανθεκτικότητας τους. Εδώ είναι τα βασικά πλεονεκτήματα:

1. Υψηλότερη ικανότητα ανύψωσης

Μπορεί να χειριστεί5 έως 550+ τόνοι, καθιστώντας τους ιδανικά για εφαρμογές βαρέως τύπου όπως χαλυβουργεία και ναυπηγική.

Πιο σταθερές από τους γερανούς ενός ποδιού κατά την ανύψωση κοντά στην ικανότητα.

2. Μεγαλύτερο ύψος γάντζου

Ο ανυψωτικός είναι τοποθετημένοςμεταξύ των δοκών, μεγιστοποιώντας τον κατακόρυφο χώρο ανύψωσης σε σύγκριση με τους γερανούς μονού κοριτσιού (όπου ο ανυψωμένος κρέμεται κάτω από τη δοκό).

3. Μεγαλύτερη και καλύτερη σταθερότητα

Παρέχουν διπλές δοκοίυψηλότερη ακαμψία, μείωση της παραμόρφωσης κάτω από βαριά φορτία.

ΚατάλληλοςWide Spans (έως και 35μ ή περισσότερα)σε μεγάλα εργαστήρια.

4. Ενισχυμένη ανθεκτικότητα και μεγάλη διάρκεια ζωής

Χτίστηκε μεκατασκευή χάλυβα βαρέως τύπου, ανθεκτικό στην παραμόρφωση.

Καλύτερα κατάλληλο γιασκληρά περιβάλλοντα(υψηλή θερμότητα, σκόνη, διαβρωτικές συνθήκες).

5. Smoother & πιο ακριβές έλεγχο

Ηλεκτρικά ανυψωτικάπροσφοράΈλεγχος μεταβλητής ταχύτητας(μέσω VFD) για ακριβή τοποθέτηση φορτίου.

Λιγότερη κυριαρχία φορτίου σε σύγκριση με τους ανυψωτικούς αλυσίδες ή τους χειροκίνητους γερανούς.

6. Χαρακτηριστικά ασφαλείας

Προστασία υπερφόρτωσης(αυτόματη αποκοπή εάν υπερβαίνει την χωρητικότητα).

Διακόπτες περιορισμού(αποτρέπει την υπερβολική ή την υπερβολική κίνηση).

Φρένα ασφαλή(Διατηρεί φορτίο ακόμη και κατά τη διάρκεια της βλάβης του ρεύματος).

7. Προσαρμόσιμα συνημμένα

Μπορεί να ενσωματωθείηλεκτρομαγνήτες, αρπαγές, C-άγκυρες ή ανυψωτήρες κενούγια εξειδικευμένο χειρισμό υλικών.

8. Κάτω μακροχρόνια συντήρηση

Απαιτούν ηλεκτρικά ανυψωτικάμικρότερη συντήρησηαπό τα υδραυλικά ή πνευματικά συστήματα.

Λιγότερα μέρη φθοράς σε σύγκριση με τους ανυψωτήρες της αλυσίδας.



Εφαρμογές ηλεκτρικών γερανών διπλής δοκού διπλής δοκού

Αυτοί οι γερανοί χρησιμοποιούνται σε βιομηχανίες που απαιτούνβαριά ανύψωση, χειρισμό ακριβείας και κύκλοι υψηλής υπηρεσίας.

1. Steel & Metal Industry

Χειριζόμενοςχάλυβα πηνία, πλάκες, πλινθώματα και χυτά.

Χρησιμοποιούμενοςκυλιόμενοι μύλοι, χυτήρια και φυτά σφυρηλάτησης.

2.

Αρσηστρόβιλοι, γεννήτριες και βαριά μηχανήματαΚατά τη συντήρηση.

ΧειριζόμενοςΣτοιχεία και μετασχηματιστές λέβητα.

3.

Συναρμολόγησηκέλυφος πλοίων, κινητήρες και μεγάλες μεταλλικές δομές.

Φόρτωση\/εκφόρτωσηβαρύ φορτίο σε αποβάθρες.

4. Αυτοκίνητα και βαριά μηχανήματα

ΚίνησηΜηχανές πιέστε, σφράγιση και μεγάλα εξαρτήματα οχημάτων.

Χρησιμοποιούμενοςγραμμές συναρμολόγησης αυτοκινήτων.

5. Mining & Cement Industry

ΧειριζόμενοςΜεγάλοι θραυστήρες, κλιβάνοι και υλικά χύδην.

6. Αεροδιαστημική και άμυνα

Ανύψωση ακριβείαςεξαρτήματα αεροσκαφών, πυραύλους και αμυντικά μηχανήματα.

7. Αποθήκευση και εφοδιαστική

Κίνησηβαριά δοχεία, μηχανήματα και μεγάλα κατασκευασμένα μέρη.



1. Σχεδίαση και μηχανική
Συγκέντρωση απαιτήσεων:

Η χωρητικότητα φόρτωσης (π.χ. ορίζονται καθορισμένα χωρητικότητα (π.χ., 10t, 50t, 100t, κλπ.), Το ύψος ανύψωσης και το επιχειρησιακό περιβάλλον.

Οι ανάγκες προσαρμογής αξιολογούνται, όπως οι τρόποι ελέγχου (κρεμαστό κόσμημα, ασύρματη, καμπίνα) και ειδικά χαρακτηριστικά (π.χ., αντι-συγκόλληση, προστασία υπερφόρτωσης).

Προκαταρκτικός σχεδιασμός:

Οι δομικοί μηχανικοί και οι σχεδιαστές γερανών δημιουργούν τον αρχικό σχεδιασμό του γερανού, συμπεριλαμβανομένης της κύριας δέσμης, της τελικής μεταφοράς, του συστήματος ανύψωσης, του συστήματος καροτσάκι, του μηχανισμού ταξιδιού και άλλων εξαρτημάτων.

Υπολογισμός και προσομοίωση:

Οι υπολογισμοί φόρτωσης εκτελούνται για να εξασφαλιστεί ότι ο γερανός μπορεί να χειριστεί την καθορισμένη χωρητικότητα.

Η ανάλυση πεπερασμένων στοιχείων (FEA) μπορεί να χρησιμοποιηθεί για την προσομοίωση των τάσεων και των παραμορφώσεων στη δομή για να εξασφαλιστεί η ασφάλεια και η σταθερότητα.

Λεπτομερής σχεδιασμός:

Μετά την έγκριση, γίνονται λεπτομερή σχέδια για κάθε τμήμα, συμπεριλαμβανομένης της κύριας δοκού, του τελικού μεταφορά, του συστήματος ανύψωσης, των κινητήρων, των συστημάτων ελέγχου και των χαρακτηριστικών ασφαλείας.

2. Προμήθεια υλικού
Επιλογή πρώτων υλών:

Υλικά υψηλής ποιότητας, όπως χάλυβα, χάλυβα, σφυρήλατο χάλυβα και ηλεκτρικά εξαρτήματα προέρχονται σύμφωνα με τις προδιαγραφές.

Τα υλικά επιθεωρούνται για πιστοποίηση ποιότητας και συμμόρφωση με τα πρότυπα της βιομηχανίας (π.χ. ISO, CE).

Προμήθεια εξαρτημάτων:

Τα τυπικά εξαρτήματα όπως οι κινητήρες, οι ανυψωτές, οι πίνακες ελέγχου, οι διακόπτες ορίων και οι συσκευές ασφαλείας προέρχονται από αξιόπιστους προμηθευτές.

3. Κατασκευή εξαρτημάτων
Κύριος δοκός:

Κοπή και συγκόλληση χάλυβα πλακών για να σχηματίσουν τη δοκό γέφυρας.

Η δοκός συναρμολογείται με τμήματα συγκόλλησης ή βιδών, εξασφαλίζοντας ότι ανταποκρίνεται στην απαιτούμενη δύναμη και ακρίβεια.

Συναρμολόγηση τελικής μεταφοράς:

Το τελικό φορείο κατασκευάζεται και συναρμολογείται για να κρατήσει τον γερανό στις ράγες διαδρόμου.

Τα συγκροτήματα τροχών εγκαθίστανται για να εξασφαλίσουν ομαλά ταξίδια κατά μήκος των σιδηροτροχιών.

Σύστημα ανύψωσης και καροτσάκι:

Η μονάδα ανύψωσης (ηλεκτρικό ή εγχειρίδιο) συναρμολογείται, συμπεριλαμβανομένου του τυμπάνου, του συρματοπλέγματος, του άγκιστου και του κινητήρα.

Το σύστημα καροτσιού είναι κατασκευασμένο για τη μεταφορά του ανυψωτήρα στη γέφυρα, συμπεριλαμβανομένων των τροχών καροτσάκι και των μηχανισμών κίνησης.

Μηχανισμός ταξιδιού γερανού:

Οι τροχοί γερανών τοποθετούνται στα τελικά καροτσάκια, εξασφαλίζοντας ομαλή οριζόντια κίνηση.

Το σύστημα κίνησης είναι εγκατεστημένο για τον έλεγχο της ταχύτητας ταξιδιού.

4. Συναρμολόγηση γερανού
Κύρια εγκατάσταση δέσμης:

Η συναρμολογημένη κύρια δοκός ανυψώνεται και τοποθετείται στα τελικά καροτσάκια.

Η δοκός είναι ευθυγραμμισμένη για να εξασφαλίσει δομική ακεραιότητα.

Εγκατάσταση καροτσάκι και ανυψωμένος:

Το σύστημα καροτσιού είναι τοποθετημένο στην κύρια δοκός και ο ανυψωτικός είναι τοποθετημένος στο καροτσάκι.

Η αλυσίδα φορτίου ή το συρματόσχοινο εγκαθίσταται και δοκιμάζεται για ομαλή λειτουργία.

Ρύθμιση μηχανισμού ταξιδιού:

Οι τροχοί του γερανού τοποθετούνται και ο μηχανισμός κίνησης συνδέεται με το σύστημα ελέγχου για οριζόντια κίνηση.

5. Εγκατάσταση ηλεκτρικού συστήματος και συστήματος ελέγχου
Πίνακας καλωδίωσης και ελέγχου:

Ο πίνακας ελέγχου είναι εγκατεστημένος και ενσύρματος για να διαχειριστεί όλες τις κινήσεις του γερανού (ανύψωση, καροτσάκι, ταξίδι γερανού).

Οι διακόπτες ορίων, τα κουμπιά διακοπής έκτακτης ανάγκης και οι συναγερμοί ασφαλείας ενσωματώνονται στο σύστημα ελέγχου.

Εγκατάσταση κινητήρα και γρανάζι:

Οι κινητήρες για ανύψωση, ταξίδια και το καροτσάκι εγκαθίστανται και συνδέονται με τα αντίστοιχα συστήματα εργαλείων τους.

Δοκιμή συστημάτων ελέγχου:

Τα συστήματα ελέγχου ελέγχονται για να εξασφαλιστεί η σωστή ενσωμάτωση του ελέγχου μενταγιόν, των ασύρματων απομακρυσμένων ή των επιλογών ελέγχου καμπίνας.

6. Δοκιμές και ποιοτικός έλεγχος
Δοκιμές φόρτωσης:

Ο γερανός υφίσταται δοκιμή στατικού φορτίου (για τον έλεγχο της σταθερότητας) και τη δοκιμή δυναμικής φόρτωσης (για να ελέγξετε την επιχειρησιακή απόδοση υπό πραγματικές συνθήκες εργασίας).

Η προστασία της υπερφόρτωσης και οι διακόπτες περιορισμού δοκιμάζονται για να εξασφαλίσουν ότι λειτουργούν σωστά.

Δοκιμή συστήματος ασφαλείας:

Οι συναγερμοί ήχου και φωτός, οι διακόπτες ορίων, τα κουμπιά διακοπής έκτακτης ανάγκης και οι συσκευές ασφαλείας δοκιμάζονται για λειτουργικότητα.

Δοκιμές κίνησης:

Όλες οι κινήσεις που διαθέτουν, το κίνημα του καροτσιού, το ταξίδι γέφυρας και τον έλεγχο της ταλάντευσης-δοκιμάζονται για ομαλή λειτουργία και ακρίβεια.

Ηλεκτρικές δοκιμές:

Όλα τα ηλεκτρικά εξαρτήματα ελέγχονται για σωστή καλωδίωση, γείωση και επικοινωνία μεταξύ των συστημάτων.

Τεκμηρίωση και πιστοποίηση:

Ο γερανός επιθεωρείται σύμφωνα με τα διεθνή πρότυπα ασφαλείας και υφίσταται πιστοποίηση από τις αρμόδιες αρχές (π.χ. CE, ISO).

Πραγματοποιούνται πιστοποιητικά δοκιμών για κινητήρες, γερανούς και δοκιμές φόρτωσης.

7. Τελική επιθεώρηση και ζωγραφική
Οπτική επιθεώρηση:

Διεξάγεται διεξοδική επιθεώρηση για να διασφαλιστεί ότι ο γερανός πληροί τις προδιαγραφές σχεδιασμού και τις απαιτήσεις ασφάλειας.

Ζωγραφική:

Ο γερανός είναι βαμμένος με επικαλύψεις αντι-διάσημο υψηλής ποιότητας για να τον προστατεύσει από περιβαλλοντικές συνθήκες.

Σήμανση και επισήμανση:

Οι ετικέτες ασφαλείας, οι προειδοποιήσεις και τα σημάδια χωρητικότητας εφαρμόζονται στον γερανό για σωστή αναγνώριση.

8. Παράδοση και εγκατάσταση
Αποστολή:

Ο γερανός αποσυναρμολογείται προσεκτικά σε μεταφερόμενα μέρη (αν χρειαστεί) και αποστέλλεται στην τοποθεσία του πελάτη.

Εγκατάσταση:

Ο γερανός είναι εγκατεστημένος επί τόπου και γίνονται όλες οι συνδέσεις (ισχύς, μηχανικός, έλεγχος).

Τελική ανάθεση:

Ο γερανός ανατέθηκε με τη λειτουργία του μέσω μιας σειράς επιχειρησιακών δοκιμών για να εξασφαλιστεί ότι λειτουργεί σωστά.

Η κατάρτιση των χειριστών διεξάγεται, εάν είναι απαραίτητο, για ασφαλή και αποτελεσματική χρήση.

9. Υποστήριξη μετά την εγκατάσταση
Εκπαίδευση πελατών:

Εκπαίδευση χειριστή για τον τρόπο χρήσης του γερανού με ασφάλεια και αποτελεσματική.

Πρόγραμμα συντήρησης:

Παρέχοντας ένα σχέδιο συντήρησης για τη συνεχιζόμενη λειτουργία του γερανού, συμπεριλαμβανομένων τακτικών επιθεωρήσεων, λίπανσης και δοκιμών.

Υποστήριξη μετά την πώληση:

Προσφέροντας ανταλλακτικά, αντιμετώπιση προβλημάτων και υπηρεσίες επισκευής.
