Σύστημα γερανών γέφυρας



Ένα σύστημα γερανογέφυρας μονής δοκού είναι ένας τύπος γερανού που χρησιμοποιείται συνήθως σε βιομηχανικά και κατασκευαστικά περιβάλλοντα για την ανύψωση και τη μετακίνηση βαρέων φορτίων. Είναι σχεδιασμένο με μια ενιαία δοκό (ή δοκό) που τρέχει κατά μήκος του γερανού, υποστηρίζεται από δύο ακραία φορτηγά και τοποθετείται σε μια κατασκευή γέφυρας.

2) Βασικά συστατικά:

Γέφυρα (Μονή δοκός): Η κύρια οριζόντια δοκός που εκτείνεται σε όλο το πλάτος του γερανού. Στηρίζει το τρόλεϊ και τον μηχανισμό ανύψωσης. Κατασκευασμένο από χάλυβα υψηλής αντοχής για να εξασφαλίζει ανθεκτικότητα και να υποστηρίζει βαριά φορτία.

End Trucks: Αυτές είναι οι κατασκευές σε κάθε άκρο της δοκού που κινούνται κατά μήκος των σιδηροτροχιών του διαδρόμου.

Τρόλεϊ: Ένα εξάρτημα που κινείται κατά μήκος της δοκού. Στεγάζει το ανυψωτικό και κινείται οριζόντια, επιτρέποντας την τοποθέτηση του φορτίου εντός του χώρου εργασίας.

Ανυψωτικό: Ο μηχανισμός ανύψωσης είναι υπεύθυνος για την ανύψωση και τη μείωση του φορτίου.

Ράγες διαδρόμου: Συνήθως εγκαθίστανται σε όλο το μήκος της εγκατάστασης, επιτρέποντας στον γερανό να διασχίσει ολόκληρη την περιοχή.

Σύστημα ελέγχου: Ο γερανός μπορεί να λειτουργήσει χειροκίνητα ή με ένα αυτοματοποιημένο σύστημα ελέγχου. Ο έλεγχος μπορεί να γίνει μέσω κρεμαστών ελεγκτών, συστημάτων τηλεχειριστηρίου ή σταθερών πινάκων ελέγχου.

Βασικά εξαρτήματα: PLC, Κινητήρας, Ρουλεμάν, Κιβώτιο ταχυτήτων, Κινητήρας

Τόπος καταγωγής: Henan, Κίνα

Εγγύηση: 1 έτος

Βάρος (KG): 124000 kg

Εξερχόμενη επιθεώρηση βίντεο: Παρέχεται

Έκθεση δοκιμής μηχανημάτων: Παρέχεται

Τύπος γερανού: Αυτόματος γερανός εναέριας γέφυρας μονής δοκού

Μηχανισμός ανύψωσης: Ηλεκτρικός ανυψωτήρας

Μέθοδος ελέγχου: Έλεγχος εδάφους + Τηλεχειριστήριο

Χαρακτηριστικό γερανού: Εύκολη λειτουργία γερανός γέφυρας με δοκό

Χρώμα: Προσαρμοσμένο χρώμα αποδεκτό

Τροφοδοσία: 380V 50Hz

Τύπος: Ανυψωτικό γερανός γέφυρας μονής δοκού

Καθήκον εργασίας: A3-A5





1.Κύριο δοκάρι

1) Ένα σύστημα γερανογέφυρας με μονή δοκό αποτελείται συνήθως από πολλά βασικά εξαρτήματα που συνεργάζονται για τη μετακίνηση φορτίων σε μια συγκεκριμένη περιοχή. Η κύρια δοκός (επίσης γνωστή ως δοκός) είναι ένα από τα κεντρικά δομικά στοιχεία του συστήματος γερανού, παρέχοντας υποστήριξη για το ανυψωτικό και το τρόλεϊ που κινούνται κατά μήκος του ανοίγματος.

2)Βασικά χαρακτηριστικά της κύριας δοκού (δοκός) σε έναν γερανό γέφυρας μονής δοκού:

Δομικός ρόλος: Η κύρια δοκός χρησιμεύει ως το οριζόντιο στήριγμα που συγκρατεί το μηχανισμό ανύψωσης και τρόλεϊ. Μεταφέρει το βάρος του φορτίου και το μεταφέρει στα τελικά φορτηγά και στη δομή του διαδρόμου του γερανού.

Υλικό: Η δοκός είναι συνήθως κατασκευασμένη από χάλυβα ή άλλα υλικά υψηλής αντοχής για να χειρίζεται τα δυναμικά φορτία και τις δυνάμεις που ασκούνται κατά τη λειτουργία του γερανού. Μπορεί να διαμορφωθεί ως δοκός I, δοκός κουτιού ή έλασης χάλυβα, ανάλογα με το σχεδιασμό και τις απαιτήσεις φορτίου.

Διαστάσεις: Το μέγεθος και το σχήμα της δοκού καθορίζονται από τη μέγιστη χωρητικότητα φορτίου, το άνοιγμα του γερανού και τις συνθήκες εργασίας. Η δοκός πρέπει να είναι αρκετά ισχυρή ώστε να αντιστέκεται στην κάμψη, την παραμόρφωση και τη στρέψη κατά τη μεταφορά των αναμενόμενων φορτίων.

Σύστημα ανύψωσης

1)Το σύστημα ανύψωσης ενός γερανού γέφυρας με μονή δοκό είναι υπεύθυνο για την ανύψωση και τη μείωση του φορτίου. Αποτελείται από πολλά βασικά εξαρτήματα που συνεργάζονται για την ασφαλή και αποτελεσματική ανύψωση του φορτίου εντός της ονομαστικής χωρητικότητας του γερανού. Το σύστημα ανύψωσης είναι τυπικά προσαρτημένο στο καρότσι του γερανού, το οποίο κινείται κατά μήκος της κύριας δοκού (δοκός).

2) Περίληψη του συστήματος ανύψωσης σε γερανό γέφυρας με μονή δοκό:

Ανυψωτικό: Ανυψώνει και κατεβάζει το φορτίο.

Τρόλεϊ: Μετακινεί το ανυψωτικό οριζόντια κατά μήκος της γέφυρας.

Γέφυρα (Κύρια δοκός/Ζώνη): Παρέχει το οριζόντιο άνοιγμα για το σύστημα γερανού.

Σύστημα ελέγχου: Λειτουργεί το ανυψωτικό, το τρόλεϊ και τη γέφυρα.

Χαρακτηριστικά ασφαλείας: Περιλαμβάνει προστασία υπερφόρτωσης, μάνδαλα ασφαλείας, φρένα και στάσεις έκτακτης ανάγκης.





3.Τέλοςμεταφορά

1) Υποστήριξη για τη Γέφυρα: Ο ακραίος φορέας στηρίζει τα άκρα της δοκού της γέφυρας (κυρίως δοκός). Στεγάζει τους τροχούς που επιτρέπουν στη γερανογέφυρα να ταξιδεύει κατά μήκος του συστήματος διαδρόμου, το οποίο είναι συνήθως τοποθετημένο σε ράγες ή ράγες.

2) Οριζόντια κίνηση: Το ακραίο όχημα επιτρέπει την οριζόντια κίνηση ολόκληρου του γερανού κατά μήκος του συστήματος διαδρόμου. Η γέφυρα είναι τοποθετημένη σε δύο ακραία βαγόνια (ένα σε κάθε άκρο της γέφυρας) και μαζί, επιτρέπουν στον γερανό να κινείται εμπρός και πίσω στην περιοχή εργασίας, συνήθως ελέγχεται από έναν ηλεκτρικό κινητήρα ή ένα σύστημα χειροκίνητης κίνησης.

3) Κατανομή φορτίου: Το ακραίο φορείο βοηθά στην κατανομή του βάρους της γέφυρας και του φορτίου που ανυψώνεται στο σύστημα διαδρόμου. Το φορτίο από το ανυψωτικό, το τρόλεϊ και τη γέφυρα μεταφέρεται μέσω των ακραίων βαγονιών στις ράγες, επιτρέποντας την ομαλή κίνηση ενώ ελαχιστοποιείται η φθορά στα εξαρτήματα του γερανού.



4.Μηχανισμός κίνησης γερανού

1)Ο μηχανισμός κίνησης του γερανού σε ένα σύστημα γερανογέφυρας μονής δοκού είναι υπεύθυνος για την οριζόντια κίνηση του γερανού κατά μήκος του διαδρόμου ή του σιδηροδρομικού συστήματος. Αυτός ο μηχανισμός επιτρέπει σε ολόκληρο το γερανό να ταξιδεύει από το ένα άκρο της περιοχής εργασίας στο άλλο, επιτρέποντας την ακριβή τοποθέτηση του φορτίου σε ένα μεγάλο άνοιγμα. Αποτελείται από πολλά βασικά εξαρτήματα που συνεργάζονται για να παρέχουν ομαλή, ελεγχόμενη κίνηση του γερανού κατά μήκος των διαδρομών του διαδρόμου.

2) Ο μηχανισμός κίνησης του γερανού είναι υπεύθυνος για την κίνηση ολόκληρης της γερανογέφυρας κατά μήκος του συστήματος διαδρόμου. Τα κύρια εξαρτήματα του μηχανισμού κίνησης περιλαμβάνουν τα ακραία βαγόνια, τους τροχούς και τις ράγες, το σύστημα μετάδοσης κίνησης, το σύστημα πέδησης και το σύστημα ελέγχου. Μαζί, αυτά τα εξαρτήματα επιτρέπουν στον γερανό να κινείται οριζόντια, τοποθετώντας το φορτίο με ακρίβεια στην περιοχή εργασίας. Ο σχεδιασμός και η λειτουργία του μηχανισμού κίνησης εξαρτώνται από παράγοντες όπως η χωρητικότητα φόρτωσης, η ταχύτητα και η ασφάλεια.

5.Μηχανισμός κίνησης τρόλεϊ

1) Χαρακτηριστικά ασφαλείας του Μηχανισμού Ταξιδίου Τρόλεϊ:

Διακόπτες ορίου: Αυτοί εμποδίζουν το τρόλεϊ από την υπερβολική κίνηση προς οποιαδήποτε κατεύθυνση και βοηθούν στην αποφυγή ζημιάς στον γερανό ή στο φορτίο.

Load Limiters: Αποτρέπει την κίνηση του τρόλεϊ εάν το φορτίο υπερβαίνει την ασφαλή ικανότητα λειτουργίας του γερανού.

Μηχανισμοί κατά της ταλάντωσης: Ορισμένοι γερανοί είναι εξοπλισμένοι με συστήματα κατά της ταλάντωσης για τη μείωση της ταλάντωσης του φορτίου ενώ το τρόλεϊ κινείται, βελτιώνοντας την ασφάλεια και την ακρίβεια.

2) Περίληψη:

Ο μηχανισμός κίνησης του τρόλεϊ σε ένα σύστημα γερανογέφυρας μίας δοκού είναι υπεύθυνος για την οριζόντια κίνηση του ανυψωτικού κατά μήκος της δοκού. Τα βασικά εξαρτήματα περιλαμβάνουν το πλαίσιο του τρόλεϊ, τους τροχούς, τον κινητήρα και το κιβώτιο ταχυτήτων για ηλεκτρικά καροτσάκια, τα φρένα, το σύστημα ελέγχου και τις ράγες. Τα ηλεκτρικά καρότσια ελέγχονται συνήθως από ηλεκτρικούς κινητήρες και προσφέρουν μεταβλητό έλεγχο ταχύτητας και κατεύθυνσης, ενώ τα χειροκίνητα καρότσια είναι απλούστερα και χρησιμοποιούνται για εφαρμογές ελαφρύτερης λειτουργίας.

6.Τροχός γερανού

1) Οριζόντια κίνηση:

Η κύρια λειτουργία του τροχού γερανού είναι να επιτρέπει την οριζόντια κίνηση του γερανού κατά μήκος του διαδρόμου. Επιτρέπει σε ολόκληρη τη γέφυρα (συμπεριλαμβανομένης της κύριας δοκού, του ανυψωτήρα και του τρόλεϊ) να κινείται εμπρός και πίσω κατά μήκος του χώρου εργασίας.

2) Κατανομή φορτίου:

Ο τροχός του γερανού βοηθά στην κατανομή του βάρους του γερανού, του ανυψωτικού και τυχόν ανυψωμένου φορτίου στις ράγες του διαδρόμου. Το βάρος του γερανού και το φορτίο του μεταφέρεται μέσω των τροχών στις ράγες, εξασφαλίζοντας σταθερή και ελεγχόμενη κίνηση.

3) Υποστήριξη:

Οι τροχοί παρέχουν υποστήριξη για τον γερανό, βοηθώντας στη διατήρηση της ευθυγράμμισης και της σταθερότητας του γερανού καθώς κινείται κατά μήκος του διαδρόμου.

4) Ανθεκτικότητα και ομαλή κίνηση:

Ένας σωστά σχεδιασμένος και συντηρημένος τροχός γερανού μειώνει την τριβή και ελαχιστοποιεί τη φθορά στις ράγες, εξασφαλίζοντας ομαλή λειτουργία με ελάχιστη αντίσταση και θόρυβο. Αυτό ενισχύει την απόδοση και παρατείνει τη διάρκεια ζωής ολόκληρου του συστήματος γερανού.

7. Γερανός γάντζος

Σχήμα και σχέδιο:

1) Το άγκιστρο έχει τυπικά καμπύλο σχήμα με άνοιγμα στην κορυφή για στερέωση ιμάντων ή αλυσίδων και βαθύ λαιμό για να διασφαλιστεί ότι το φορτίο παραμένει σταθερά στη θέση του.

2) Ο λαιμός του γάντζου είναι το κρίσιμο μέρος του γάντζου όπου συνδέεται η αρματωσιά. Ο σχεδιασμός του λαιμού είναι σημαντικός για την πρόληψη της ολίσθησης των ιμάντων κατά τη διάρκεια των εργασιών ανύψωσης.

3) Συχνά προστίθενται μάνδαλα ασφαλείας για να αποφευχθεί η κατά λάθος χαλάρωση ή αποσύνδεση της αρματωσιάς.

Μοτέρ

1) Τακτικοί έλεγχοι:

Οι οπτικοί έλεγχοι και οι τακτικοί έλεγχοι είναι απαραίτητοι για να διασφαλιστεί ότι ο κινητήρας λειτουργεί αποτελεσματικά και χωρίς σημάδια φθοράς ή υπερθέρμανσης.

Η παρακολούθηση της θερμοκρασίας του κινητήρα, των επιπέδων κραδασμών και του θορύβου μπορεί να βοηθήσει στην ανίχνευση πρώιμων σημείων αστοχίας.

2) Λίπανση:

Οι κινητήρες που διαθέτουν μηχανισμούς μετάδοσης κίνησης (όπως ανυψωτικοί ή κινούμενοι κινητήρες με κιβώτιο ταχυτήτων) θα πρέπει να λιπαίνονται τακτικά για να αποφευχθεί η φθορά στα κινούμενα μέρη.

3) Καθαρισμός:

Η διατήρηση του κινητήρα απαλλαγμένη από σκόνη, βρωμιά και υπολείμματα είναι σημαντική για να διασφαλιστεί ότι λειτουργεί αποτελεσματικά και να αποφευχθεί η υπερθέρμανση.

4) Δοκιμή:

Θα πρέπει να διεξάγονται περιοδικές δοκιμές απόδοσης για τον έλεγχο για ζητήματα όπως ανωμαλίες τάσης, ανισορροπίες ρεύματος ή μειωμένη ροπή, που θα μπορούσαν να υποδεικνύουν ότι απαιτείται συντήρηση ή αντικατάσταση.

.

Σύστημα συναγερμού ήχου και φωτός & διακόπτης ορίου

1)Σύστημα συναγερμού ήχου και φωτός

Ένα σύστημα συναγερμού ήχου και φωτός χρησιμοποιείται για την παροχή οπτικών και ακουστικών προειδοποιήσεων κατά τη λειτουργία του γερανού. Αυτοί οι συναγερμοί συμβάλλουν στη βελτίωση της ασφάλειας ειδοποιώντας τους χειριστές και τους κοντινούς εργαζομένους για σημαντικά γεγονότα ή πιθανούς κινδύνους, όπως υπερφόρτωση, φθάνοντας στο τέλος του ταξιδιού ή άλλες μη φυσιολογικές συνθήκες.

2)Διακόπτες ορίων

Οι τερματικοί διακόπτες είναι μηχανικές ή ηλεκτρικές συσκευές που χρησιμοποιούνται για την ανίχνευση της θέσης των κινούμενων μερών του γερανού, όπως το ανυψωτικό, το τρόλεϊ ή τη γέφυρα, και για την ενεργοποίηση συγκεκριμένων ενεργειών όταν επιτευχθεί μια προκαθορισμένη θέση. Χρησιμεύουν ως χαρακτηριστικά ασφαλείας για να εμποδίσουν τον γερανό να υπερβεί τα όρια διαδρομής ή το εύρος λειτουργίας του.

10.Συσκευές Ασφαλείας

1. Συσκευές προστασίας υπερφόρτωσης

Οι συσκευές προστασίας από υπερφόρτωση είναι απαραίτητες για την αποτροπή της ανύψωσης του γερανού μεγαλύτερη από την ονομαστική χωρητικότητα φορτίου, η οποία θα μπορούσε να οδηγήσει σε δομική αστοχία, ζημιά στον ανυψωτήρα ή ατυχήματα.

2. Διακόπτες ορίων

Οι διακόπτες ορίου εμποδίζουν τα εξαρτήματα του γερανού (όπως το ανυψωτικό, το τρόλεϊ ή τη γέφυρα) να μετακινηθούν πέρα ​​από τα όρια διαδρομής τους, μειώνοντας τον κίνδυνο μηχανικής βλάβης, σύγκρουσης και αστοχίας του συστήματος.

3. Στάση έκτακτης ανάγκης (E-Stop)

Η διακοπή έκτακτης ανάγκης είναι ένα κρίσιμο χαρακτηριστικό ασφαλείας που διακόπτει αμέσως όλες τις κινήσεις του γερανού σε περίπτωση έκτακτης ανάγκης, αποτρέποντας ατυχήματα ή περαιτέρω ζημιές στον γερανό και τη γύρω περιοχή.

4. Σύστημα συναγερμού ήχου και φωτός

Το σύστημα συναγερμού ήχου και φωτός παρέχει οπτικές και ηχητικές προειδοποιήσεις στον χειριστή και στο περιβάλλον προσωπικό σε περίπτωση μη φυσιολογικών συνθηκών γερανού, όπως υπερφόρτωση, επίτευξη ορίων ταξιδιού ή καταστάσεις έκτακτης ανάγκης.

5. Μάνταλο ασφαλείας γάντζου γερανού

Το μάνδαλο ασφαλείας στο άγκιστρο γερανού αποτρέπει την κατά λάθος αποκόλληση των ιμάντων ανύψωσης, των αλυσίδων ή των σχοινιών από το άγκιστρο κατά τη διάρκεια των εργασιών ανύψωσης. Αυτό είναι ιδιαίτερα σημαντικό σε δυναμικά περιβάλλοντα όπου το φορτίο μπορεί να μετατοπιστεί κατά την ανύψωση.

6. Συσκευές Anti-Sway και Anti-Tilt Devices

Αυτές οι συσκευές έχουν σχεδιαστεί για να μειώνουν τον κίνδυνο ταλάντευσης φορτίων (ταλάντευση) και κλίσης κατά την ανύψωση, βελτιώνοντας τη σταθερότητα του φορτίου και την ασφάλεια του γερανού.

7. Συστήματα Φρένων

Τα φρένα είναι απαραίτητα για τον έλεγχο της κίνησης του γερανού και τη διασφάλιση ότι το φορτίο συγκρατείται με ασφάλεια στη θέση του όταν είναι ακίνητο.

11. Λειτουργία ελέγχου

1) Λειτουργία χειροκίνητου ελέγχου

Στη λειτουργία χειροκίνητου ελέγχου, ο χειριστής ελέγχει απευθείας τις κινήσεις του γερανού χρησιμοποιώντας φυσικά χειριστήρια, όπως joysticks, κουμπιά ή ένα μενταγιόν. Αυτή η λειτουργία είναι κοινή στις παραδοσιακές ρυθμίσεις γερανού και παρέχει στον χειριστή πλήρη έλεγχο των κινήσεων του γερανού.

2) Λειτουργία ημιαυτόματου ελέγχου

Ο ημιαυτόματος έλεγχος συνδυάζει χειροκίνητο έλεγχο με κάποιο επίπεδο αυτοματισμού για να βοηθήσει τον χειριστή σε συγκεκριμένες εργασίες, όπως έλεγχος ταχύτητας, παρακολούθηση θέσης ή παρακολούθηση φορτίου. Αυτή η λειτουργία χρησιμοποιείται συνήθως όταν ο γερανός χρειάζεται να εκτελέσει επαναλαμβανόμενες εργασίες, αλλά εξακολουθεί να απαιτεί ανθρώπινη παρέμβαση για καλύτερο έλεγχο.

3) Λειτουργία αυτόματου ελέγχου

Ο αυτόματος έλεγχος χρησιμοποιείται σε εξαιρετικά αυτοματοποιημένα συστήματα, όπου οι κινήσεις του γερανού διέπονται από ένα σύστημα υπολογιστή και απαιτείται ελάχιστη είσοδος του χειριστή. Αυτή η λειτουργία βρίσκεται συχνά σε προηγμένες εφαρμογές, όπως αυτοματοποιημένες αποθήκες, μεγάλα εργοστάσια παραγωγής ή συστήματα εναέριων γερανών σε λιμάνια.

4) Λειτουργία ελέγχου ραδιοφώνου (ασύρματο έλεγχο)

Ο ραδιοέλεγχος επιτρέπει στους χειριστές να ελέγχουν τον γερανό από απόσταση χρησιμοποιώντας ένα ασύρματο σύστημα ελέγχου ραδιοσυχνοτήτων (RF), συχνά σε συνδυασμό με άλλες λειτουργίες ελέγχου (χειροκίνητο, ημιαυτόματο ή πλήρως αυτόματο). Αυτή η λειτουργία βελτιώνει την κινητικότητα του χειριστή και μπορεί να βελτιώσει την ασφάλεια, ειδικά σε επικίνδυνα ή συμφορημένα περιβάλλοντα.

Σκίτσο

Κύρια τεχνική





1. Οικονομική

Χαμηλότερο αρχικό κόστος: Ένας γερανός μονής δοκού χρησιμοποιεί λιγότερα εξαρτήματα και απλούστερο σχεδιασμό σε σύγκριση με έναν γερανό διπλής δοκού, καθιστώντας τον μια πιο προσιτή επιλογή για πολλές εταιρείες.

Χαμηλότερο κόστος εγκατάστασης: Δεδομένου ότι η δομή είναι ελαφρύτερη και απλούστερη, η εγκατάσταση είναι γενικά ταχύτερη και λιγότερο δαπανηρή, εξοικονομώντας κόστος εργασίας και εγκατάστασης.

Μειωμένο κόστος συντήρησης: Με λιγότερα ανταλλακτικά και απλούστερο σχεδιασμό, το κόστος συντήρησης είναι συνήθως χαμηλότερο και τα εξαρτήματα αντικαθίστανται ή επισκευάζονται ευκολότερα.

2. Αποτελεσματικός σχεδιασμός χώρου

Συμπαγής σχεδίαση: Η δομή μιας δοκού χρησιμοποιεί λιγότερο χώρο, καθιστώντας την ιδανική για εφαρμογές όπου ο υπερυψωμένος χώρος είναι περιορισμένος. Έχει ένα πιο συμπαγές προφίλ, το οποίο είναι ευεργετικό σε κτίρια χαμηλής απόστασης ή χώρους με περιορισμένο ύψος.

Καλύτερος χώρος κεφαλής: Οι γερανοί μονής δοκού παρέχουν μεγαλύτερη απόσταση (χώρος κεφαλής) κάτω από το ανυψωτικό, μεγιστοποιώντας τον κατακόρυφο χώρο σε ένα κτίριο.

3. Ελαφριά κατασκευή

Ελαφρύτερο φορτίο στη δομή του κτιρίου: Δεδομένου ότι ο σχεδιασμός της μονής δοκού είναι ελαφρύτερος, ασκεί λιγότερη δύναμη στο κτίριο ή στη δομή στήριξης. Αυτό σημαίνει ότι μπορεί να χρησιμοποιηθεί σε κτίρια που έχουν περιορισμένη φέρουσα ικανότητα ή για μετασκευή υφιστάμενων κτιρίων χωρίς να απαιτούνται ουσιαστικές δομικές αναβαθμίσεις.

Ευκολία μεταφοράς: Η ελαφρύτερη δομή και τα λιγότερα εξαρτήματα κάνουν τη μεταφορά και το χειρισμό του γερανού ευκολότερη και φθηνότερη.

4. Απλοποιημένη Λειτουργία

Ευκολία χρήσης: Οι γερανοί μονής δοκού είναι γενικά πιο απλοί στη λειτουργία, απαιτώντας λιγότερη εκπαίδευση από τον χειριστή σε σύγκριση με πιο πολύπλοκα συστήματα. Ο απλός σχεδιασμός επιτρέπει τον ομαλό και εύκολο έλεγχο των κινήσεων ανύψωσης και μετακίνησης.

5. Κατάλληλο για μικρότερες ανυψωτικές ικανότητες

Ιδανικοί για ελαφρύτερα φορτία: Οι γερανοί μονής δοκού χρησιμοποιούνται συνήθως για την ανύψωση φορτίων που κυμαίνονται από 1 έως 20 τόνους, γεγονός που τους καθιστά κατάλληλους για πολλές βιομηχανικές εφαρμογές ελαφρού έως μεσαίου τύπου.

6. Ευελιξία και ευελιξία

Ευέλικτη χρήση: Οι γερανοί μονής δοκού μπορούν να χρησιμοποιηθούν για ένα ευρύ φάσμα εφαρμογών, όπως ανυψωτικά υλικά σε εργαστήρια, αποθήκες, γραμμές συναρμολόγησης και άλλα βιομηχανικά περιβάλλοντα.





1. Αποθήκευση και αποθήκευση

Χειρισμός υλικού: Οι γερανοί μονής δοκού χρησιμοποιούνται συνήθως σε αποθήκες για την ανύψωση και τη μετακίνηση αγαθών, πρώτων υλών ή τελικών προϊόντων. Είναι ιδιαίτερα χρήσιμα για τη μετακίνηση παλετών, κιβωτίων ή χύμα υλικών.

Διαχείριση αποθεμάτων: Σε αποθήκες με συστήματα ραφιών, μπορεί να χρησιμοποιηθεί ένας γερανός γέφυρας μονής δοκού για τη μεταφορά προϊόντων μέσα και έξω από τοποθεσίες αποθήκευσης, αυξάνοντας την αποτελεσματικότητα στη διαχείριση αποθεμάτων.

2. Γραμμές Κατασκευής και Συναρμολόγησης

Χειρισμός εξαρτημάτων: Στα εργοστάσια παραγωγής, οι γερανοί μονής δοκού χρησιμοποιούνται συχνά για το χειρισμό μικρότερων εξαρτημάτων, πρώτων υλών ή συγκροτημάτων. Συνήθως χρησιμοποιούνται σε γραμμές συναρμολόγησης για τη μεταφορά εξαρτημάτων από το ένα στάδιο παραγωγής στο άλλο.

Εργαστήρια: Μικρά έως μεσαίου μεγέθους εργαστήρια, συμπεριλαμβανομένων εκείνων σε βιομηχανίες όπως η μεταλλουργία ή η αυτοκινητοβιομηχανία, χρησιμοποιούν γερανούς μονής δοκού για να ανυψώνουν και να τοποθετούν βαριά εξαρτήματα όπως μηχανήματα, εργαλεία ή λαμαρίνες.

3. Εργοτάξια

Ανύψωση υλικών: Στα εργοτάξια, οι γερανοί μονής δοκού μπορούν να χρησιμοποιηθούν για την ανύψωση δομικών υλικών όπως σακούλες από τσιμέντο, τούβλα, χαλύβδινες δοκούς και άλλο εξοπλισμό σε διάφορους ορόφους κτιρίων υπό κατασκευή.

Χειρισμός εξοπλισμού εργοταξίου: Χρησιμοποιούνται συχνά για τη μετακίνηση εργαλείων κατασκευής, ικριωμάτων και μικρότερων μηχανημάτων κατασκευής.

4. Χαλυβουργεία και Καταστήματα Κατασκευής

Χειρισμός χάλυβα: Στα χαλυβουργεία, οι γερανοί μονής δοκού χρησιμοποιούνται για το χειρισμό και τη μετακίνηση χαλύβδινων πλακών, ράβδων ή πηνίων στην αποθήκευση και κατά τις διαδικασίες κατασκευής.

Συγκόλληση και Κατασκευή: Αυτοί οι γερανοί βοηθούν στην τοποθέτηση μεγάλων, βαρέων εξαρτημάτων για συγκόλληση ή συναρμολόγηση σε καταστήματα κατασκευής χάλυβα. Η ικανότητα του γερανού να σηκώνει βαριά μέρη και να τα μετακινεί με ακρίβεια είναι απαραίτητη για αυτές τις εργασίες.

5. Αυτοκινητοβιομηχανία

Συναρμολόγηση κινητήρα: Σε εργοστάσια συναρμολόγησης αυτοκινήτων, οι γερανοί μονής δοκού μπορούν να χρησιμοποιηθούν για την ανύψωση βαρέων εξαρτημάτων κινητήρα ή εξαρτημάτων αμαξώματος αυτοκινήτου κατά τη συναρμολόγηση.

6. Λιμάνια και Ναυτιλία

Χειρισμός φορτίου: Στα λιμάνια και τις αποβάθρες, γερανοί μονής δοκού χρησιμοποιούνται για τη μεταφορά ελαφρύτερων φορτίων όπως εμπορευματοκιβώτια, παλέτες και σακούλες. Αυτοί οι γερανοί χρησιμοποιούνται συνήθως σε περιοχές με περιορισμένο χώρο και για χειρισμό μικρότερων αποστολών.





Η διαδικασία παραγωγής για ένα σύστημα γερανογέφυρας μονής δοκού περιλαμβάνει διάφορα στάδια, συμπεριλαμβανομένου του σχεδιασμού, της επιλογής υλικού, της κατασκευής, της συναρμολόγησης, της δοκιμής και της παράδοσης. Η διαδικασία μπορεί να ποικίλλει ανάλογα με τον κατασκευαστή και τις ειδικές απαιτήσεις του συστήματος γερανού (π.χ. ανυψωτική ικανότητα, άνοιγμα και λειτουργικό περιβάλλον). Ακολουθεί μια επισκόπηση της τυπικής διαδικασίας παραγωγής για ένα σύστημα γερανογέφυρας με μία δοκό:

Σχεδιασμός & Μηχανική: Προσαρμογή με βάση τις απαιτήσεις του πελάτη, τις προδιαγραφές γερανού και την επιλογή υλικού.

Προμήθεια Υλικών: Προμήθεια χάλυβα, εξαρτημάτων, κινητήρων και ηλεκτρικών εξαρτημάτων.

Κατασκεύασμα: Κατασκευή βασικών εξαρτημάτων γερανού, όπως δοκός, ακραίες καρότσες, τρόλεϊ, ανυψωτικά και ηλεκτρικά συστήματα.

Συνέλευση: Συναρμολόγηση των δομικών εξαρτημάτων, του ανυψωτικού και των συστημάτων ελέγχου του γερανού.

Δοκιμές & Ποιοτικός Έλεγχος: Δοκιμή φορτίου, έλεγχοι χαρακτηριστικών ασφαλείας και λειτουργικός έλεγχος.

Επεξεργασία Επιφανειών: Αντιδιαβρωτική προστασία μέσω βαφής ή γαλβανισμού.

Συσκευασία & Αποστολή: Συσκευασία του γερανού για μεταφορά και παράδοση.

Εγκατάσταση & Θέση σε λειτουργία: Συναρμολόγηση επί τόπου, διεξαγωγή τελικών δοκιμών και εκπαίδευση του χειριστή.

Υποστήριξη παράδοσης και μετά την πώληση: Παράδοση γερανού, τεκμηρίωση και συνεχής υποστήριξη.

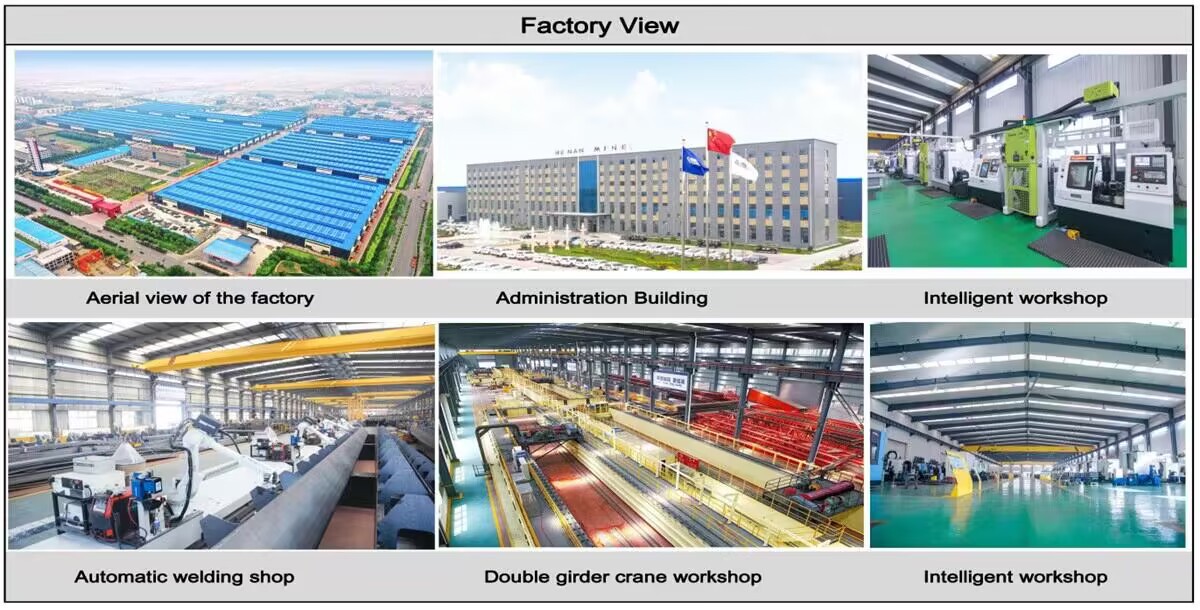

Προβολή εργαστηρίου:

Η εταιρεία έχει εγκαταστήσει μια έξυπνη πλατφόρμα διαχείρισης εξοπλισμού, και έχει εγκαταστήσει 310 σετ (σετ) ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σετ (σετ), και το ποσοστό δικτύωσης εξοπλισμού θα φτάσει το 95%. Έχουν τεθεί σε χρήση 32 γραμμές συγκόλλησης, προγραμματίζεται η εγκατάσταση 50 και το ποσοστό αυτοματισμού ολόκληρης της σειράς προϊόντων έχει φτάσει το 85%.
