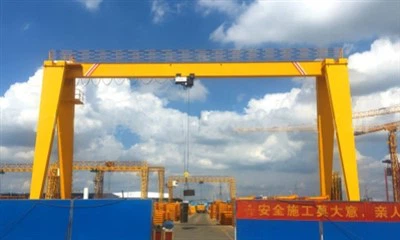

Ένα πλαίσιο 15 τόνου μονής δοκού γερανού



Ένας γερανός με ενιαία δοκός γ-πλαίσιο A είναι ένα οικονομικά αποδοτικό, ευπροσάρμοστο και κινητό σύστημα γερανού που χρησιμοποιείται για την ανύψωση και τη μεταφορά βαρέων φορτίων σε βιομηχανικές, κατασκευαστικές και υπαίθριες ρυθμίσεις. Η χωρητικότητα 15- TON είναι κατάλληλη για λειτουργίες μέσου έως βαρέως τύπου.



Τόπος προέλευσης: Henan, Κίνα

Εγγύηση: 2 χρόνια

Βάρος (kg): 60000 kg

Ένθετα εξερχόμενη βίντεο: Παρέχεται

Αναφορά δοκιμής μηχανημάτων: Παρέχεται

Εφαρμογή: αποθήκες, εργοστάσιο και άλλο μέρος

Τύπος γερανού: Τύπος πλαισίου γερανού

Ταξιδιωτική ταχύτητα: 20m/λεπτό

Μηχανισμός ανύψωσης: ηλεκτρικός ανυψωτικός

Μέθοδος ελέγχου: Έλεγχος εδάφους+ τηλεχειριστήριο (προσαρμοσμένο)

Εργασία: A5

Θερμοκρασία εργασίας: -20 ~ +40 βαθμός

Βιομηχανική τάση: 380V50HZ3Phanse ή άλλο

Χρώμα: Προσαρμοσμένο

Προσαρμογή: αποδεκτή





1.

1) Δομή & Σχεδιασμός
Τύπος: Ενιαία δοκός, είτε μια δέσμη τύπου κουτιού είτε μια συγκολλημένη δέσμη Ι

Σχήμα: Οριζόντια δέσμη τοποθετημένη μεταξύ των δύο ποδιών A-πλαισίου A

Μέθοδος σχεδιασμού: Βελτιστοποιημένη με ανάλυση πεπερασμένων στοιχείων (FEA) για δομική ακεραιότητα και έλεγχο παραμόρφωσης

2) Υλικό
Χάλυβα βαθμού: δομικός χάλυβα υψηλής αντοχής όπως Q235B ή Q345B (ASTM A36 ή ισοδύναμο)

Πάχος πλάκας: τυπικά 6-20 mm, ανάλογα με το εύρος και το φορτίο



2. Σύστημα απορροής

Προστασία υπερφόρτωσης: Ο περιοριστής φόρτωσης ενσωματωμένο στο σύστημα ελέγχου

Θερμική προστασία: Ο κινητήρας διαθέτει ενσωματωμένη προστασία υπερθέρμανσης

Δύση δύο ταχυτήτων ή VFD: Για ακριβή έλεγχο της ανύψωσης και της μαλακής εκκίνησης/διακοπής

Στάση έκτακτης ανάγκης: Περιλαμβάνεται στο κύκλωμα ελέγχου και στο κρεμαστό/τηλεχειριστήριο

Υψηλή ανθεκτικότητα: Σχεδιασμένο για συνεχή λειτουργία σε βιομηχανικά περιβάλλοντα

3.ημεταφορά

Η τελική μεταφορά ενός πλαισίου A-πλαισίου 15- TON μονής δοκού γερανού είναι ένα κρίσιμο δομικό και μηχανικό συστατικό που υποστηρίζει την κύρια δέσμη και επιτρέπει στον γερανό να ταξιδεύει κατά μήκος της διαδρομής ή του εδάφους του. Ενσωματώνει επίσης τα συγκροτήματα τροχών και τον μηχανισμό οδήγησης.
Λειτουργία
Συνδέει τα πόδια A-πλαίσιο και υποστηρίζει την κύρια δοκός

Στεγάζει τους τροχούς και τον κινητήρα Drive για διαμήκη κίνηση

Φέρει μέρος του συνολικού φορτίου του γερανού (χωρισμένο με αντίθετο άκρο)



4. Μηχανισμός ταξιδιού

Το σύστημα ταξιδιού γερανού ενός πλαισίου A 15- τόνο μονής δοκού γερανού επιτρέπει σε ολόκληρη τη δομή του γερανού να κινείται διαμήκως κατά μήκος των σιδηροτροχιών (ή των ελαστικών, εάν κινητό). Αυτή η κίνηση επιτρέπει στον γερανό να τοποθετήσει τον μηχανισμό ανύψωσης του πάνω από το φορτίο και να τον μεταφέρει κατά μήκος του πλήρους έκτασης της περιοχής εργασίας.
Σκοπός
Επιτρέπει διαμήκη ταξίδια ολόκληρου του γερανού σε ράγες ή τροχούς

Παρέχει ακριβή τοποθέτηση φορτίου κατά μήκος της περιοχής εργασίας

Οι δίσκοι είναι τοποθετημένες στα τελικά καροτσάκια του γερανού

5. Μηχανισμός ταξιδιού Trolley

Το σύστημα ταξιδιού του καροτσιού ενός πλαισίου A 15- TON μονής δοκού γερανού είναι ο μηχανισμός που μετακινεί τη μονάδα ανύψωσης (τρόλεϊ και ανυψωτικό) οριζόντια κατά μήκος της κύριας δοκού. Αυτό το σύστημα επιτρέπει την ακριβή τοποθέτηση του φορτίου αριστερά-δεξιά (διασταυρώσεων).
Σκοπός
Μετακινεί τον ανυψωτή και αγκιστρώστε πλευρικά κατά μήκος της κύριας δοκού

Επιτρέπει την ακριβή τοποθέτηση βαρέων φορτίων σε όλη τη διάρκεια του γερανού

6. Σκηνή τροχού

Ο τροχός ενός πλαισίου A 15- TON μονής δοκού γερανού είναι ένα κρίσιμο συστατικό του μηχανισμού ταξιδιού του γερανού. Φέρει το βάρος του γερανού και επιτρέπει τη διαμήκη κίνηση κατά μήκος των ράγων.
Τύπος
Χαλύβδινοι τροχοί

Συνήθως διπλασιασμένο για καλύτερη ευθυγράμμιση σιδηροδρομικών και αντι-προστασίας

7. Σκίνιο

Το γάντζο ενός πλαισίου A 15- TON μονής δοκού γερανού είναι ένα ζωτικής σημασίας συστατικό χειρισμού φορτίου στο σύστημα ανύψωσης. Είναι υπεύθυνο για την άμεση δέσμευση με το ανυψωμένο φορτίο, εξασφαλίζοντας ασφαλείς, ασφαλείς και αποτελεσματικές λειτουργίες ανύψωσης.
Τύπος γάντζου
Σφυρήλατο γάντζο

Ενιαίο γάντζο (πρότυπο για 15t)

Προαιρετικά: Διπλό γάντζο (για σταθερότητα ή ειδικές ανάγκες ανύψωσης)

8. Μοντέρη

VFD (Drive Inverter): Ελέγχος ομαλής ταχύτητας, μαλακή εκκίνηση/διακοπή, ενεργειακή απόδοση
Κινητήρας δύο ταχυτήτων: Ρυθμίσεις υψηλής/χαμηλής ταχύτητας για ακρίβεια και χύδην χειρισμό
Ενσωματωμένο φρένο: Ηλεκτρομαγνητικό φρένο τοποθετημένο σε άξονα κινητήρα για άμεση στάση
Υποστήριξη κωδικοποιητή: για συστήματα ανάδρασης κίνησης και αυτοματισμού

.

9. Σύστημα συναγερμού και ορίου

1) Σύστημα συναγερμού ήχου και φωτός
Σκοπός:
Προειδοποιεί τους εργαζόμενους κοντά όταν ο γερανός πρόκειται να αρχίσει να κινείται ή να ανυψώνει, βελτιώνοντας την ασφάλεια του χώρου.

Παρέχει οπτικές και ακουστικές ειδοποιήσεις κατά τη λειτουργία του γερανού, μειώνοντας τους κινδύνους ατυχημάτων.
2) Όρια διακόπτες
Σκοπός:
Αποτρέψτε τον γερανό ή το καροτσάκι να ταξιδεύει πέρα ​​από τα ασφαλή όρια, την αποφυγή συγκρούσεων ή εκτροχιασμού.

Προστατέψτε τον ανυψωτήρα από την αλληλεπικάλυψη ή την υπερβολική μείωση για να αποφύγετε ζημιές ή ατυχήματα.

10. Συσκευές ασφαλείας

1. Συσκευή προστασίας υπερφόρτωσης
Αποτρέπει τα φορτία ανύψωσης που υπερβαίνουν την ονομαστική χωρητικότητα του γερανού (15 τόνους).

Αυτόματη μείωση της ισχύος ή ακούγεται συναγερμός όταν εντοπίζεται η υπερφόρτωση.

Συνήθως χρησιμοποιεί κύτταρα φορτίου ή μετρητές τάσης για να μετρήσει το πραγματικό φορτίο.

2.
Διακόπτες άνω και κατώτερου ορίου ανυψωτικού ορίου: Σταματήστε τον ανυψωτήρα όταν το άγκιστρο φτάσει στην υψηλότερη ή χαμηλότερη ασφαλή θέση για να αποτρέψει τις ζημιές ή τα ατυχήματα.

Διακόπτες ορίων ταξιδιού Trolley: Αποτρέψτε το τρόλεϊ να ταξιδεύει πέρα ​​από τα άκρα της κύριας δέσμης.

Crane Travel Limit Switches: Αποτρέψτε τον Crane να ταξιδέψει πέρα ​​από τις ράγες διαδρόμου.

3. Στάση έκτακτης ανάγκης (e-stop)
Μεγάλα, εύκολα προσβάσιμα κουμπιά σε πίνακες ελέγχου και μενταγιόν.

Αμέσως κόβει όλη τη δύναμη στους κινητήρες γερανών για άμεση διακοπή έκτακτης ανάγκης σε καταστάσεις έκτακτης ανάγκης.

4.
Αισθητήρες ή μηχανικοί προφυλακτήρες που ανιχνεύουν εμπόδια και σταματούν την κίνηση του γερανού για να αποτρέψουν τις συγκρούσεις.

5. Σύστημα συναγερμού ήχου και φωτός
Οι ακουστικοί συναγερμοί και τα φώτα που αναβοσβήνουν ενεργοποιούν πριν και κατά τη διάρκεια των κινήσεων του γερανού για να προειδοποιήσουν το κοντινό προσωπικό.

6. Απώλεια φάσης και προστασία ακολουθίας φάσης
Προστατεύει τους κινητήρες από βλάβες λόγω λανθασμένης ηλεκτρικής παροχής, απώλειας φάσης ή λανθασμένης αλληλουχίας φάσης.

11. Λειτουργία ελέγχου

1.
Περιγραφή: Μια συσκευή χειρός ελέγχου συνδεδεμένη με τον γερανό με εύκαμπτο καλώδιο.

Χαρακτηριστικά:

Κουμπιά ώθησης ή χειριστήρια ελέγχου της ανύψωσης, του ταξιδιού καροτσάκι και του ταξιδιού γερανού.

Το κουμπί διακοπής έκτακτης ανάγκης είναι ενσωματωμένο.

Απλά, αξιόπιστα και ευρέως χρησιμοποιούμενα σε εργαστήρια ή εργοστάσια.

Φόντα:

Άμεση έλεγχος χειριστή κοντά στο φορτίο.

Χαμηλότερο κόστος και εύκολη συντήρηση.

Περιορισμοί:

Η κινητικότητα του χειριστή περιορισμένη κατά μήκος καλωδίου.

Πιθανή φθορά ή ζημιά καλωδίων.

2. Ραδιοφωνικό τηλεχειριστήριο (ασύρματο)
Περιγραφή: Ένας ασύρματος ελεγκτής χειρός που στέλνει εντολές μέσω ραδιοφωνικών σημάτων.

Χαρακτηριστικά:

Πλήρης έλεγχος όλων των κινήσεων του γερανού χωρίς περιορισμούς καλωδίων.

Συμπεριλαμβάνονται οι αλληλοσυνδέσεις στάσης έκτακτης ανάγκης και ασφάλειας.

Μεγαλύτερο εύρος λειτουργίας, συνήθως έως και 100 μέτρα ή περισσότερο.

Φόντα:

Μεγαλύτερη ελευθερία και ασφάλεια του χειριστή (μπορεί να ξεφύγει από το φορτίο).

Χωρίς μπερδεμένα ζητήματα ή ζητήματα φθοράς.

Περιορισμοί:

Απαιτεί μπαταρίες και τακτική φόρτιση.

Πιθανή παρέμβαση σε θορυβώδη περιβάλλοντα RF.

3. Έλεγχος καμπίνας
Περιγραφή: Ο χειριστής κάθεται μέσα σε μια καμπίνα τοποθετημένη στον γερανό.

Χαρακτηριστικά:

Το Joystick ή το Lever Controls για το Hoist, το Trolley και το Crane Travel.

Έλεγχος του κλίματος για άνεση σε σκληρά περιβάλλοντα.

Καλή ορατότητα του φορτίου και του περιβάλλοντος.

Φόντα:

Άνετα για μεγάλες περιόδους λειτουργίας.

Ασφαλές από τον καιρό και τον θόρυβο.

Περιορισμοί:

Πιο ακριβό και περίπλοκο για εγκατάσταση.

Λιγότερο κατάλληλο για μικρά εργαστήρια ή γερανούς μικρού φάσματος.

4.
Περιγραφή: Προγραμματιζόμενοι ελεγκτές λογικής (PLC) και συστήματα αυτοματισμού Συστήματα ελέγχου των κινήσεων γερανού.

Χαρακτηριστικά:

Προ-προγραμματισμένες ακολουθίες ανύψωσης και τοποθέτηση.

Ενσωμάτωση με εργοστασιακά αυτοματισμό, αισθητήρες και συστήματα ασφαλείας.

Καταγραφή δεδομένων και διάγνωση.

Φόντα:

Ακριβείς, επαναλαμβανόμενες κινήσεις.

Μειωμένο ανθρώπινο σφάλμα και αυξημένη αποτελεσματικότητα.

Περιορισμοί:

Υψηλό αρχικό κόστος εγκατάστασης.

Απαιτεί εξειδικευμένο προγραμματισμό και συντήρηση.

Σκίτσο

Κύριος τεχνικός





1. Απλή και οικονομικά αποδοτική σχεδίαση
Η δομή της ενιαίας δομής σημαίνει λιγότερος χάλυβα και υλικά, μειώνοντας το κόστος κατασκευής και εγκατάστασης.

Τα πόδια A-Frame παρέχουν ισχυρή υποστήριξη χωρίς πολύπλοκες απαιτήσεις θεμελίωσης.

2. Καλή χωρητικότητα φορτίου
Υποστηρίζει φορτία έως και 15 τόνους, κατάλληλα για ανύψωση μεσαίου τύπου σε διάφορες βιομηχανίες.

Αξιόπιστο για το χειρισμό βαρέων υλικών με σταθερή απόδοση.

3. Ευέλικτη εφαρμογή
Μπορεί να χρησιμοποιηθεί σε εσωτερικούς χώρους ή σε εξωτερικούς χώρους σε επίπεδες επιφάνειες.

Ιδανικό για αποθήκες, εργαστήρια, ναυπηγεία, εργοτάξια και εργοστάσια παραγωγής.

4. Εύκολη εγκατάσταση και συντήρηση
Το A-Frame Design προσφέρει καλή σταθερότητα με σχετικά απλή συναρμολόγηση.

Τα προσβάσιμα εξαρτήματα καθιστούν απλή επιθεώρηση και συντήρηση.

5. Αποδοτικός χώρος
Η ενιαία δοκός εξοικονομεί κάθετο χώρο σε σύγκριση με τους γερανούς διπλής δοκού.

Κατάλληλο για εγκαταστάσεις με περιορισμούς ύψους.

6. Ευελιξία στις λειτουργίες ελέγχου
Υποστηρίζει μενταγιόν, ραδιοφωνικά τηλεχειριστήρια, καμπίνα ή αυτοματοποιημένα χειριστήρια, επιτρέποντας την προσαρμογή στις λειτουργικές ανάγκες.

7. Καλή κινητικότητα
Εξοπλισμένο με ισχυρούς τροχούς και μηχανισμούς ταξιδιού, μπορεί να κινηθεί αποτελεσματικά από τις ράγες διαδρόμου.

Κατάλληλο για συχνή επανατοποθέτηση μέσα σε μια τοποθεσία.



1.
Χειρισμό βαρών πρώτων υλών και τελικών προϊόντων.

Φόρτωση/εκφόρτωση ανταλλακτικών, μεταλλικών φύλλων και κατασκευασμένων εξαρτημάτων.

Βοήθεια γραμμής συναρμολόγησης για ανύψωση μεσαίου τύπου.

2. Αποθήκες και ναυπηγεία αποθήκευσης
Μετακίνηση βαρέων παλετών, εμπορευματοκιβωτίων και εξοπλισμού.

Στοίβαξη και την οργάνωση των αγαθών αποτελεσματικά.

Διευκόλυνση φορτηγών φόρτωσης/εκφόρτωσης ή σιδηροτροχιά.

3.
Μεταφορά δομικών υλικών όπως δοκοί χάλυβα, μπλοκ από σκυρόδεμα και μεγάλους σωλήνες.

Βοηθώντας στην ανέγερση δομών και ικριωμάτων.

4. Ναυπηγεία και λιμάνια
Χειρισμός εμπορευματοκιβωτίων φορτίου, βαριά εξαρτήματα πλοίων και σκάφη φόρτωσης/εκφόρτωσης.

Εργασίες συντήρησης που περιλαμβάνουν χειρισμό βαρέων εξοπλισμού.

5.
Μηχανές ανυψωτικής, σασί και μεγάλα εξαρτήματα κατά τη συναρμολόγηση ή την επισκευή του οχήματος.

6. Μεταλλική κατασκευή και χάλυβα
Μετακινώντας βαριά πηνία, πλάκες και κατασκευασμένα εξαρτήματα χάλυβα.

Υποστήριξη λειτουργιών συγκόλλησης, κοπής και συναρμολόγησης.





1. Σχεδιασμός & Μηχανική
Δημιουργήστε λεπτομερή τεχνικά σχέδια και μοντέλα 3D.

Εκτελέστε δομική ανάλυση και υπολογισμούς στρες.

Επιλέξτε τα κατάλληλα υλικά και εξαρτήματα.

Σχεδιάστε τη ροή εργασίας παραγωγής και τα σημεία ελέγχου ποιότητας.

2. Προμήθεια υλικού
Πηγή υψηλής ποιότητας πλάκες χάλυβα, προφίλ, κινητήρες, ηλεκτρικά μέρη και αξεσουάρ.

Επαληθεύστε τις πιστοποιήσεις υλικών και τη συμμόρφωση με τα πρότυπα.

3. Κοπή και προετοιμασία
Κόψτε τις πλάκες και τα προφίλ χάλυβα για την κύρια δέσμη, τα πόδια, τα τελικά καροτσάκια και τα εξαρτήματα τρόλεϊ χρησιμοποιώντας κοπή CNC ή κοπή πλάσματος.

Προετοιμάστε τα εξαρτήματα με καθαρισμό, αφαίρεση και προ-τοποθέτηση.

4. Συγκόλληση και συναρμολόγηση
Συγκολλήστε την κύρια δοκός, τα πόδια του πλαισίου και τα άκρα των καροτσιών σύμφωνα με τις διαδικασίες συγκόλλησης.

Χρησιμοποιήστε τα φωτιστικά και τα jigs για να εξασφαλίσετε την ακρίβεια και την ευθυγράμμιση των διαστάσεων.

Επιθεωρήστε την ποιότητα συγκόλλησης μέσω μεθόδων οπτικής και μη καταστρεπτικής δοκιμής (NDT) όπως η επιθεώρηση υπερηχητικών ή μαγνητικών σωματιδίων.

5. Μη μηχανική κατεργασία
Κρίσιμα εξαρτήματα όπως τα καθίσματα των τροχών, οι βάσεις του κινητήρα και οι τρύπες του άξονα.

Εξασφαλίστε την ακριβή τοποθέτηση και την ομαλή λειτουργία.

6.
Καθαρίστε τις επιφάνειες χάλυβα Sandblast για να αφαιρέσετε τη σκουριά και την κλίμακα.

Εφαρμόστε επικαλύψεις εκκινητή και αντι-διάσημο χρώματος σύμφωνα με τις προδιαγραφές.

Προαιρετικά: Εφαρμόστε πρόσθετα στρώματα όπως πολυουρεθάνη ή εποξειδική βαφή για υπαίθρια χρήση.

7.
Εγκαταστήστε τους τροχούς, τους κινητήρες, τον μηχανισμό ανύψωσης, την ηλεκτρική καλωδίωση, τους διακόπτες περιορισμού και τις συσκευές ασφαλείας.

Συναρμολογήστε το μπλοκ καροτσιού και γάντζου.

8. Εγκατάσταση ηλεκτρικού συστήματος
Οι κινητήρες καλωδίων, οι πίνακες ελέγχου, τα συστήματα συναγερμού και οι διακόπτες περιορισμού.

Εγκαταστήστε συσκευές λειτουργίας ελέγχου (κρεμαστό κόσμημα, τηλεχειριστήριο ραδιοφώνου, χειριστήρια καμπίνας).

Εκτελέστε δοκιμές μόνωσης και συνέχειας.

9. Δοκιμές και επιθεώρηση
Διεξάγετε λειτουργικές δοκιμές χωρίς φορτίο για ανύψωση, καροτσάκι και ταξιδιού.

Εκτελέστε δοκιμές φορτίου με σταδιακά αυξανόμενα βάρη έως και 125% της ονομαστικής χωρητικότητας.

Ελέγξτε όλες τις συσκευές ασφαλείας, τους συναγερμούς και τους διακόπτες περιορισμού για σωστή λειτουργία.

Εγγραφή δεδομένων δοκιμών και πιστοποιήστε τη συμμόρφωση με τα σχετικά πρότυπα.

10. Τελικές προσαρμογές και συσκευασία
Κάντε τις απαραίτητες προσαρμογές στα μηχανικά και ηλεκτρικά εξαρτήματα.

Καθαρίστε και προετοιμάστε τον γερανό για αποστολή.

Στοιχεία συσκευασίας με ασφάλεια για την πρόληψη ζημιών κατά τη διάρκεια της μεταφοράς.

Προβολή εργαστηρίου:

Η εταιρεία έχει εγκαταστήσει μια πλατφόρμα διαχείρισης ευφυούς εξοπλισμού και έχει εγκαταστήσει 310 σετ (σύνολα) των ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σύνολα (σύνολα) και ο ρυθμός δικτύωσης εξοπλισμού θα φθάσει το 95%. 32 γραμμές συγκόλλησης έχουν τεθεί σε χρήση, 50 προγραμματίζονται να εγκατασταθούν και ο ρυθμός αυτοματισμού ολόκληρης της σειράς προϊόντων έχει φτάσει το 85%.
