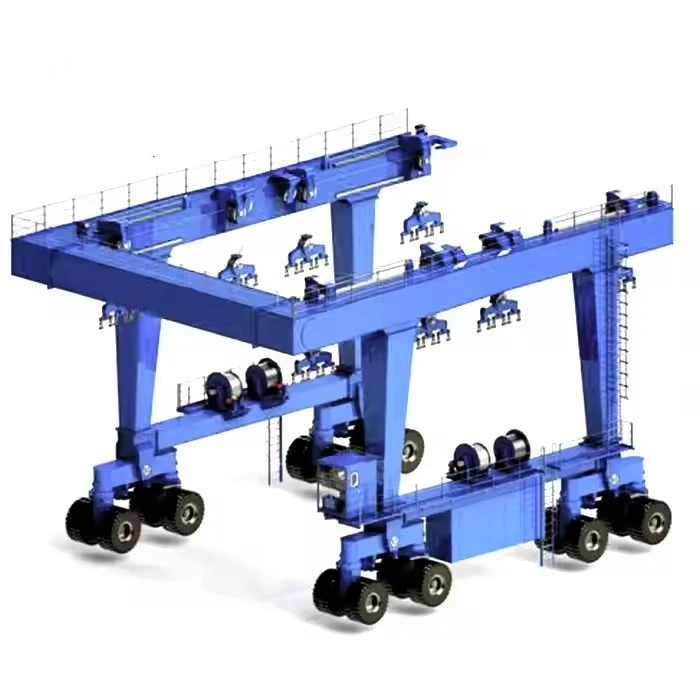

Μικρός γερανός ανύψωσης σκαφών

Οι μικροί γερανοί που ανυψώνουν το σκάφος είναι ιδανικοί για μαρίνες, καταστήματα επισκευής και ιδιοκτήτες σκαφών που χρειάζονται μια ευέλικτη, προσιτή και ασφαλή λύση ανύψωσης. Η προσαρμογή, η φορητότητα και η ευκολία χρήσης τους καθιστούν μια προτιμώμενη επιλογή σε πιο ακριβές εναλλακτικές λύσεις όπως οι ανελκυστήρες ταξιδιού.



Βασικά χαρακτηριστικά των μικρών γερανών ανύψωσης σκαφών

Συμπαγής και φορητός σχεδιασμός

Σε αντίθεση με τους μεγάλους βιομηχανικούς γερανούς, τα μικρά σκάφη είναι συχνά ελαφριά και μπορεί να τοποθετηθούν σε τροχούς για εύκολη μετεγκατάσταση.

Ορισμένα μοντέλα είναι πτυσσόμενα ή αρθρωτά για αποθήκευση και μεταφορά.

Ρυθμιζόμενο Span & ύψος

Σχεδιασμένο για να φιλοξενήσει διαφορετικά μεγέθη σκάφους, με ρυθμιζόμενα πλάτη δέσμης και ύψη ανυψωτικών.

Ορισμένα μοντέλα διαθέτουν τηλεσκοπικές ή επεκτάσιμες βραχίονες για ευελιξία.

Χειροκίνητη ή τροφοδοτημένη λειτουργία

Μικρότερες εκδόσεις μπορούν να χρησιμοποιούν χειροποίητα βαρούλκα ή ηλεκτρικά ανυψωτικά (τυπικά 1-10- χωρητικότητα τόνου).

Τα μεγαλύτερα μοντέλα μπορούν να ενσωματώσουν μηχανοκίνητα καροτσάκια για ομαλότερη λειτουργία.

Ανθεκτική κατασκευή

Κατασκευασμένο από χάλυβα υψηλής αντοχής ή αλουμίνιο για αντίσταση στη διάβρωση σε θαλάσσια περιβάλλοντα.

Τα ενισχυμένα πόδια και η σταθεροποίηση των ανορθωτών αποτρέπουν την ανατροπή κατά τη διάρκεια των ανελκυστήρων.

Χαρακτηριστικά ασφαλείας

Οι περιοριστές φορτίου, τα συστήματα κατά των SWAY και οι μηχανισμοί ασφάλισης εξασφαλίζουν σταθερότητα.

Ορισμένα μοντέλα περιλαμβάνουνράβδοιΓια να διανείμετε το βάρος ομοιόμορφα όταν ανυψώνεται τα κύτη.



Σύγκριση με άλλες λύσεις ανύψωσης θαλάσσιων

Χαρακτηριστικό	Μικρός γερανός σκάφους	Αναβάτης ταξιδιού	Περονοφόρο ανυψωτικό (θαλάσσιο)
Κινητικότητα	Φορητό, μερικοί τροχοί	Σταθερό ή σιδηροδρομικό τοποθετημένο	Πολύ κινητό
Ικανότητα	1-20 τόνοι	10 - 100+ τόνοι	2-10 τόνοι
Καλύτερος για	Μικρά σκάφη, ναυπηγεία DIY	Μεγάλες μαρίνες	Ελαφριά βάρκα
Κόστος	Χαμηλότερος	Άνω	Μέτριος



Ικανότητα ανύψωσης 1 - 20 τόνοι
Span (πλάτος) 3 - 12 μέτρα (ρυθμιζόμενο)
Ύψος ανύψωσης 3 - 10 μετρητές
Εργατική τάξη Α 3- a5 (ελαφρύ έως μεσαίο καθήκον)
Η ταχύτητα ανύψωσης 0. 5 - 8 m\/min (μεταβλητή)
Κύριος τύπος δέσμης Μονής\/διπλής δοκού (τύπος κουτιού)
Τροφοδοσία 220V\/380V 3- φάση ή χειροκίνητο
Έλεγχος μενταγιόν τρόπου ελέγχου\/ασύρματο τηλεχειριστήριο
Ανυψωτικός τύπος ανυψωτής ηλεκτρικής αλυσίδας\/ανελκυστήρα σχοινιού
Travel Drive Manual Push ή Motorized
Προστασία διάβρωσης Γαλβανισμένη ή θαλάσσια βαφή
Αντίσταση ανέμου μέχρι την κλίμακα Beaufort 6 (για υπαίθρια χρήση)
Λειτουργική θερμοκρασία -20 βαθμός σε +50 βαθμό







Ένας μικρός γερανός που ανυψώνει το σκάφος αποτελείται από διάφορα βασικά συστατικά που συνεργάζονται για να ανυψώσουν και να μετακινήσουν σκάφη με ασφάλεια. Παρακάτω είναι μια λεπτομερής κατανομή κάθε μέρους:

1 δομικά στοιχεία
Α. Κύρια δέσμη (δοκός γέφυρας)
Λειτουργία: Η οριζόντια δέσμη που καλύπτει το πλάτος του σκάφους, υποστηρίζοντας τον μηχανισμό ανύψωσης.

Υλικό: Συνήθως κατασκευασμένο από χάλυβα υψηλής αντοχής ή αλουμίνιο (για ελαφριά φορητότητα).

Τύποι:

Δέσμη σταθερού μήκους (για σταθερά μεγέθη σκαφών).

Ρυθμιζόμενη\/τηλεσκοπική δέσμη (για διαφορετικά πλάτη σκαφών).



Β. Υποστήριξη των ποδιών (τελικά καροτσάκια)
Λειτουργία: κάθετες υποστηρίξεις που συγκρατούν την κύρια δέσμη και παρέχουν σταθερότητα.

Χαρακτηριστικά σχεδιασμού:

Πόδια σταθερού ύψους (για μόνιμες εγκαταστάσεις).

Ρυθμιζόμενα πόδια (για διαφορετικές απαιτήσεις ανύψωσης).

Τα πόδια που τοποθετούνται σε τροχούς (για κινητικότητα, συχνά με ακρίβεια κλειδώματος).





Γ. Πλαίσιο βάσης (σύστημα διαδρόμου)
Λειτουργία: Παρέχει ένα σταθερό θεμέλιο για το γερανό.

Επιλογές:

Σταθερές ράγες (για μόνιμες εγκαταστάσεις).

Βάση τροχοφόρων (για φορητά gantries).

(Για πρόσθετη σταθερότητα σε ανώμαλο έδαφος).





2. Μηχανισμός ανύψωσης και ανύψωσης
Α. Μονάδα ανύψωσης
Λειτουργία: Η μηχανοκίνητη ή χειροκίνητη συσκευή που ανυψώνει το σκάφος.

Τύποι:

Η ηλεκτρική αλυσίδα (κοινή για δυναμικότητες 1-10 τόνου).

(Για βαρύτερους ανελκυστήρες).

Χειροκίνητο βαρούλκο (για ελαφριά βάρκα).



Β. Συστήματα καροτσάκι
Λειτουργία: Μετακινεί τον ανυψωτήρα κατά μήκος της κύριας δέσμης για ακριβή τοποθέτηση.

Τύποι:

Χειροκίνητο καροτσάκι (φιλικό προς τον προϋπολογισμό).

Μηχανικό καροτσάκι (για ομαλότερη λειτουργία).

Γ. Ρύθμιση ανύψωσης\/ράβδων
Λειτουργία: Διανέμει βάρος ομοιόμορφα για να αποτρέψει τη ζημιά του κύτους.

Υλικά:

Νάιλον ιμάντες (για ελαφριά βάρκα).

Χαλύβδινες ράβδοι (για βαρύτερα σκάφη).



3. Συστήματα ελέγχου & ασφάλειας
A. Πίνακας ελέγχου (για ηλεκτρικά μοντέλα)
Χαρακτηριστικά:

Έλεγχος μενταγιόν (ενσύρματο τηλεχειριστήριο).

Ασύρματο τηλεχειριστήριο (για κινητικότητα του χειριστή).

Μεταβλητό έλεγχο ταχύτητας (για ακριβή ανύψωση).

.

Β. Χαρακτηριστικά ασφαλείας
Περιοριστής υπερφόρτωσης (αποτρέπει την υπερβολή της χωρητικότητας βάρους).

Κουμπί διακοπής έκτακτης ανάγκης (σταματά τη λειτουργία αμέσως).

Το σύστημα αντι-σούπας (μειώνει την ταλάντευση κατά τη διάρκεια των ανελκυστήρων).

Το κλείδωμα των φρένων (αποτρέπει την ακούσια κίνηση).

4. Προαιρετικά αξεσουάρ
Λίκνο σκαφών (για ασφαλή μακροχρόνια αποθήκευση).

Περιστρεφόμενα άγκιστρα (για ευκολότερη τοποθέτηση σκαφών).

Επικαλύψεις ανθεκτικές στη διάβρωση (για περιβάλλον αλμυρού νερού).

LED φώτα εργασίας (για νυχτερινές λειτουργίες).

ΣΚΙΤΣΟ



Κύριος τεχνικός



Οι μικροί γερανοί ανύψωσης σκαφών προσφέρουν μια πρακτική και αποτελεσματική λύση για το χειρισμό μικρών έως μεσαίων σκάφους (συνήθως 1-20 τόνοι). Αυτοί οι γερανοί χρησιμοποιούνται ευρέως σε μαρίνες, βάρκες και παραθαλάσσιες εγκαταστάσεις λόγω της ευελιξίας και της αποδοτικότητας κόστους τους. Παρακάτω είναι τα βασικά πλεονεκτήματα και οι εφαρμογές τους.



Πλεονεκτήματα μικρών γερανών ανύψωσης σκαφών

1. Φορητότητα και συμπαγής σχεδιασμός

✅ Εύκολο να μετακινηθεί:Πολλά μοντέλα χαρακτηριστικάτροχοφόρες βάσειςήαρθρωτά σχέδια, επιτρέποντας τη μετεγκατάσταση ανάλογα με τις ανάγκες.
✅ Εξοικονόμηση χώρου:Ιδανικό γιασφιχτοί χώροιόπου δεν μπορούν να λειτουργήσουν μεγάλοι ανελκυστήρες ταξιδιού.

2.

✅ Χαμηλότερη επένδυση:Πιο προσιτό απόΤαξιδιωτικάήθαλάσσια περονοφόραγια επιχειρήσεις μικρής κλίμακας.
✅ Απαιτείται ελάχιστη υποδομή:Δεν απαιτείταιμόνιμες ράγεςήβαθιά θεμέλια.

3. Ρυθμιζόμενο και προσαρμόσιμο

✅ Μεταβλητό πλάτος:Ορισμένα μοντέλα έχουντηλεσκοπικές δοκοίγια να φιλοξενήσει διαφορετικά μεγέθη σκάφους.
✅ Ρυθμίσεις ύψους:Τα πόδια μπορούν να επεκταθούν γιαυψηλότεροι ανελκυστήρεςήπεριοχές χαμηλής εκκαθάρισης.

4. Ασφαλής και αξιόπιστη λειτουργία

✅ Σταθερή ανύψωση: Ράβδοικαιισορροπημένες ιμάντεςαποτρέψτε τη ζημιά του γέλου.
✅ Χαρακτηριστικά ασφαλείας:ΠεριλαμβάνειΠροστασία υπερφόρτωσης, φρένα έκτακτης ανάγκης και έλεγχοι κατά του Sway.

5. Εξαιρετικές επιλογές ενέργειας

✅ Εγχειρίδιο (βαρούλκο):Κατάλληλο για ελαφριά βάρκα (1-3 τόνους).
✅ Ηλεκτρικός ανυψωμένος:Καλύτερα για συχνή χρήση (μέχρι 10-20 τόνους).



Εφαρμογές μικρών γερανών ανύψωσης σκαφών

1. Συντήρηση και επισκευή σκαφών

🛠️ Ξηρή σύνδεση:Ανυψώνει σκάφη γιαΚαθαρισμός, ζωγραφική και επισκευές του σκάφους.
🛠️ Εργασία κινητήρα και έλικα:Παρέχει σταθερή πρόσβαση για μηχανική εξυπηρέτηση.

2. Λειτουργίες Marina & Boatyard

⚓ Εκκίνηση και ανάκτηση:Μετακινεί σκάφη μεταξύράφια νερού και αποθήκευσης.
⚓ Χειμερινή αποθήκευση:Ανεβαίνει τα σκάφη επάνωρυμουλκούμενα ή λίκναγια αποθήκευση εκτός εποχής.

3. Ψάρεμα και υδατοκαλλιέργεια

🎣 Μικρά αλιευτικά σκάφη:Χειρίζεται σκάφη γιακαθαρές επισκευές και συντήρηση εξοπλισμού.
🐟 Αγροκτήματα υδατοκαλλιέργειας:ΑνελκυστήραΠλωτά κλουβιά και εργαστήριαγια συντήρηση.

4. Επιχειρήσεις έκτακτης ανάγκης και διάσωσης

🚨 Ανάκτηση σκαφών:Ανακτώτα σκάφη με ορυκτά ή λανθάνοντασε ρηχά νερά.
🚨 Διάσωση πλημμύρας:Χρησιμοποιούμενοςαπάντηση σε καταστροφέςνα μετακινήσετε γρήγορα μικρά σκάφη.

5. DIY & μικρής κλίμακας κατασκευαστές σκαφών

🔧 Κατασκευή σκάφους:ΒοηθώΤοποθέτηση κέλυφοςκατά τη συναρμολόγηση.
🔧 Φόρτωση ρυμουλκούμενου:Βοηθά στη φόρτωση σκάφουςμεταφορικά ρυμουλκούμεναμε ασφάλεια.



1. Σχεδιασμός και μηχανική

Ανάλυση απαιτήσεων

Κατανοήστε τις προδιαγραφές του πελάτη (χωρητικότητα φόρτωσης, εύρος, ύψος, εργασιακό περιβάλλον κ.λπ.).

Προσδιορίστε τις λειτουργικές παράμετροι: ύψος ανύψωσης, ταχύτητα ταξιδιού, συχνότητα εργασίας κ.λπ.

Προκαταρκτικός σχεδιασμός

Δημιουργήστε εννοιολογικά σχέδια και μοντέλα 3D.

Επιλέξτε υλικά με βάση τη δύναμη και τις περιβαλλοντικές συνθήκες.

Λεπτομερής μηχανική

Ανάπτυξη λεπτομερών μηχανικών σχεδίων (δομικά εξαρτήματα, μηχανισμοί, ηλεκτρικά συστήματα).

Εκτελέστε ανάλυση στρες και κόπωσης για να εξασφαλίσετε την ασφάλεια.

2. Προμήθεια υλικού

Υλικά υψηλής ποιότητας πηγής, συμπεριλαμβανομένων:

Χάλυβα και προφίλ για δομικά εξαρτήματα.

Κινητήρες, κιβώτια ταχυτήτων και άλλα μηχανικά μέρη.

Ηλεκτρικά συστήματα και εξαρτήματα ελέγχου.

Επιθεωρήστε τα υλικά για να διασφαλίσετε τη συμμόρφωση με τα πρότυπα ποιότητας.

3. Κατασκευή

Κατασκευή δομικών εξαρτημάτων

Κόψτε, συγκολλήστε και συναρμολογήστε τις δομές χάλυβα (κύρια δοκός, βραχίονα πρόβολου, πόδια κ.λπ.).

Εξασφαλίστε ακριβή ευθυγράμμιση και διαστάσεις.

Εκτελέστε την επιφανειακή επεξεργασία (π.χ. ανατίναξη πυροβολισμού, ζωγραφική) για προστασία διάβρωσης.

Μηχανική συναρμολόγηση

Συναρμολογήστε μηχανικά μέρη (καροτσάκι, ανυψωτήρας, τροχοί κ.λπ.).

Εγκαταστήστε τους κινητήρες, τα κιβώτια ταχυτήτων και τα συστήματα κίνησης.

Ηλεκτρική συναρμολόγηση

Εγκαταστήστε τα ηλεκτρικά εξαρτήματα (πίνακες ελέγχου, καλώδια, αισθητήρες).

Καλώδιο και συνδέστε το σύστημα για να εξασφαλίσετε τη λειτουργικότητα.

4. Επιθεώρηση ποιότητας

Ουσιαστική επιθεώρηση

Επαληθεύστε τις δοκιμές πιστοποίησης και διεξαγωγής υλικών (π.χ. δοκιμές εφελκυσμού).

Δομική επιθεώρηση

Επιθεωρήστε την ποιότητα συγκόλλησης (π.χ. υπερηχητική δοκιμή).

Εξασφαλίστε την ακρίβεια διαστάσεων και το φινίρισμα της επιφάνειας.

Επιθεώρηση συναρμολόγησης

Ελέγξτε την ευθυγράμμιση και τη λειτουργικότητα όλων των τμημάτων (μηχανικά και ηλεκτρικά).

Δοκιμή φόρτωσης

Διεξαγωγή στατικών και δυναμικών δοκιμών φορτίου για να εξασφαλιστεί η ασφαλής λειτουργία.

5. Δοκιμές αποδοχής εργοστασίου (λίπος)

Διεξάγετε μια ολοκληρωμένη δοκιμαστική διαδρομή, συμπεριλαμβανομένου:

Πλήρες δοκιμές φορτίου και υπερφόρτωσης.

Λειτουργικότητα όλων των συσκευών ασφαλείας (π.χ. διακόπτες περιορισμού, φρένα έκτακτης ανάγκης).

Η ομαλή λειτουργία του ταξιδιού του καροτσιού, του ανυψωτήρα και του γερανού.

Αποτελέσματα εγγράφων και να αποκτήσετε έγκριση από τον πελάτη.

6. Αποσυναρμολόγηση και συσκευασία

Αποσυναρμολογήστε τον γερανό σε μεταφερόμενα τμήματα.

Συστατικά συσκευασίας για την πρόληψη ζημιών κατά τη μεταφορά.

Ετικέτα και προετοιμάστε μια λίστα συσκευασίας για αποτελεσματική επανασυναρμολόγηση.

7 Μεταφορά

Παραδώστε τα εξαρτήματα γερανού στον ιστότοπο εγκατάστασης χρησιμοποιώντας τις κατάλληλες μεθόδους μεταφοράς.

8. Εγκατάσταση και ανάθεση

Επιτόπια συναρμολόγηση

Συναρμολογήστε δομικά εξαρτήματα και μηχανικά συστήματα.

Τοποθετήστε ηλεκτρικά συστήματα και πίνακες ελέγχου.

Βαθμονόμηση και δοκιμή

Ανακατασκευάστε το σύστημα γερανών για συγκεκριμένες συνθήκες.

Εκτελέστε δοκιμές φόρτωσης επί τόπου για να επαληθεύσετε την απόδοση.

9.

Παροχή κατάρτισης στο προσωπικό του πελάτη για ασφαλή λειτουργία και συντήρηση.

Παρέχετε τεχνική τεκμηρίωση (Εγχειρίδιο χρήσης, Οδηγός συντήρησης, πιστοποιητικά).

Λάβετε τελική έγκριση και αποδοχή από τον πελάτη.

10. Υποστήριξη μετά την πώληση

Προσφορά υπηρεσιών εγγύησης και υποστήριξη συντήρησης.

Παρέχετε ανταλλακτικά και τεχνική βοήθεια ανάλογα με τις ανάγκες.

Προβολή εργαστηρίου:

Η εταιρεία έχει εγκαταστήσει μια πλατφόρμα διαχείρισης ευφυούς εξοπλισμού και έχει εγκαταστήσει 310 σετ (σύνολα) των ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σύνολα (σύνολα) και ο ρυθμός δικτύωσης εξοπλισμού θα φθάσει το 95%. 32 γραμμές συγκόλλησης έχουν τεθεί σε χρήση, 50 προγραμματίζονται να εγκατασταθούν και ο ρυθμός αυτοματισμού ολόκληρης της σειράς προϊόντων έχει φτάσει το 85%.
