Γερανός γερανού ανύψωσης δοχείων από καουτσούκ

Βασικά χαρακτηριστικά των γερανών RTG:

Κινητικότητα ελαστικών από καουτσούκ– Κινείται σε ελαστικά από καουτσούκ, παρέχοντας ευελιξία στις λειτουργίες του ναυπηγείου εμπορευματοκιβωτίων.

Υψηλή ανυψωτική ικανότητα– Συνήθως χειρίζεται εμπορευματοκιβώτια μήκους 20 ποδών, 40 ποδιών και 45 ποδιών, με χωρητικότητα που κυμαίνεται από 30 έως 50 τόνους.

Ρυθμιζόμενο άνοιγμα– Μπορεί να εκτείνεται σε πολλές σειρές κοντέινερ (συνήθως διαμορφώσεις 6+1 ή 7+1).

Ντίζελ ή ηλεκτρική ενέργεια– Τα παλαιότερα μοντέλα χρησιμοποιούν κινητήρες ντίζελ, ενώ τα νεότερα μπορεί να διαθέτουν ηλεκτρική ή υβριδική ισχύ για μειωμένες εκπομπές ρύπων.

Αυτοματισμός-Έτοιμος– Τα σύγχρονα RTG μπορούν να είναι ημι-αυτοματοποιημένα ή πλήρως αυτοματοποιημένα για βελτιωμένη απόδοση.

Συστήματα διεύθυνσης– Μπορεί να περιλαμβάνει σταυρό 90 μοιρών-τιμόνι ταξιδιού, σύστημα διεύθυνσης με καβούρια ή πλήρη περιστροφή 360 μοιρών για ακριβή τοποθέτηση.

Μειονεκτήματα:

✖ Ανώτερη Συντήρηση– Τα ελαστικά από καουτσούκ φθείρονται και απαιτούν αντικατάσταση.
✖ Λιγότερο ακριβές από τα RMG– Ελαφρά κίνηση λόγω ευκαμψίας ελαστικών.
✖ Εξάρτηση καυσίμου (μοντέλα ντίζελ)– Υψηλότερο λειτουργικό κόστος και εκπομπές.

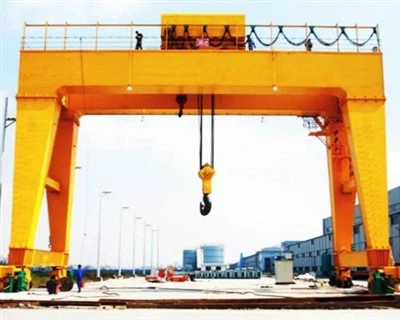

Σύγκριση με άλλους γερανούς Gantry

Ανυψωτική ικανότητα 320 τόνοι
Άνοιγμα (Πλάτος) 3 - 12 μέτρα (ρυθμιζόμενο)
Ύψος ανύψωσης 3 - 10 μέτρα
Εργατική κλάση A3-A5 (ελαφριά έως μεσαία καθήκοντα)
Ταχύτητα ανύψωσης 0.5 - 8 m/min (μεταβλητή)
Τύπος κύριας δοκού Μονή/διπλή δοκός (τύπου κουτιού-)
Τροφοδοτικό 220V/380V 3φασικό ή χειροκίνητο
Λειτουργία ελέγχου Κρεμαστό χειριστήριο/ασύρματο τηλεχειριστήριο
Τύπος ανυψωτήρα Ηλεκτρικός ανυψωτήρας αλυσίδας/συρματόσχοινο
Travel Drive Χειροκίνητη ώθηση ή μηχανοκίνητη
Προστασία από τη διάβρωση εν θερμώ-γαλβανισμένο ή θαλάσσιο-βαφή
Αντοχή στον άνεμο έως κλίμακα μποφόρ 6 (για χρήση σε εξωτερικούς χώρους)
Θερμοκρασία λειτουργίας -20 μοίρες έως +50 μοίρες

A Γερανός γερανού ανύψωσης εμπορευματοκιβωτίων από καουτσούκ (RTG)αποτελείται από πολλά βασικά δομικά, μηχανικά και ηλεκτρικά εξαρτήματα που συνεργάζονται για να εξασφαλίσουν αποτελεσματικό χειρισμό των εμπορευματοκιβωτίων. Ακολουθεί μια ανάλυση των βασικών στοιχείων:

1. Δομικά στοιχεία

A. Πλαίσιο Gantry (Κύρια δοκός & πόδια)

Η κύρια δομή που φέρει-το φορτίο, συνήθως κατασκευασμένη από χάλυβα υψηλής- αντοχής.

Περιλαμβάνειδύο κάθετα πόδιακαι αάνω δοκός (δοκός)που εκτείνεται στις στοίβες των κοντέινερ.

Σχεδιασμένο για να αντέχει βαριά φορτία και δυναμικές δυνάμεις κατά την ανύψωση.

B. Boom (Trolley Girder)

Υποστηρίζει τον μηχανισμό τρόλεϊ και διαστολέα.

Μπορεί να είναι σταθερό ή τηλεσκοπικό, ανάλογα με το σχέδιο του γερανού.

Γ. Πλαίσιο πύλης

Επιτρέπει στον γερανό να διασχίζει πολλές σειρές κοντέινερ (π.χ. διαμορφώσεις 6+1 ή 7+1).

2. Εξαρτήματα Κινητικότητας & Διεύθυνσης

Α. Ελαστικά & Ζάντες από καουτσούκ

Ελαστικά βαρέως τύπου-αντοχής σε τρύπημα- για ομαλή κίνηση.

Τυπικά4 έως 8 τροχοί(ορισμένα μοντέλα έχουν διαμορφώσεις διπλού-τροχού).

Β. Σύστημα διεύθυνσης

Σταυρωτό τιμόνι 90 μοιρών– Επιτρέπει την πλάγια κίνηση για ακριβή τοποθέτηση.

Καβούρι τιμόνι– Δυνατότητα διαγώνιας κίνησης.

Τιμόνι 360 μοιρών– Ορισμένα προηγμένα μοντέλα μπορούν να περιστρέφονται πλήρως.

Γ. Κινητήρες και άξονες κίνησης

Υδραυλικοί ή ηλεκτροκινητήρες κινούν τους τροχούς.

Οι άξονες είναι σχεδιασμένοι για μεγάλα φορτία και ευελιξία.

Δ. Σύστημα πέδησης

Δισκόφρενα ή τύμπανο για ασφαλή ακινητοποίηση.

Αντιολισθητικός και αντιολισθητικός-μηχανισμός για σταθερότητα.

3. Ανύψωση & Χειρισμός Εξαρτημάτων

Α. Μηχανισμός Ανύψωσης

Συρματόσχοινο & στάχυα– Ανυψώνει το δοχείο μέσω μηχανοκίνητου συστήματος βαρούλκου.

Μοτέρ ανύψωσης– Ηλεκτρικό ή υδραυλικό, με έλεγχο μεταβλητής ταχύτητας.

Β. Σύστημα τρόλεϊ

Μετακινείται οριζόντια κατά μήκος της μπούμας για να τοποθετήσει τον διανομέα.

Τροφοδοτείται από ηλεκτρική ή υδραυλική κίνηση.

C. Spreader (Μηχανισμός Twist Lock)

Ρυθμιζόμενο στο χειρισμό20 πόδια, 40 πόδια, 45 πόδια, ακόμη και διπλά-κοντέινερ ανύψωσης.

Χρήσειςστριφτές κλειδαριέςγια να πιάσετε με ασφάλεια τα δοχεία.

μπορεί να περιλαμβάνειημι-αυτόματο ή πλήρως αυτόματοσυστήματα κλειδώματος.

4. Συστήματα Ισχύος & Ελέγχου

Α. Πηγή ισχύος

Κινητήρας Ντίζελ– Κοινό στους παραδοσιακούς RTG.

Ηλεκτρικό (κύλινδρο καλωδίου ή μπάρα)– Χρησιμοποιείται σε ηλεκτρικά RTG για οικολογική-λειτουργία.

Υβριδικό (ντίζελ + μπαταρία)– Αναδυόμενη τάση για ενεργειακή απόδοση.

Β. Καμπίνα ελέγχου

Καμπίνα χειριστή μεεργονομικά χειριστήρια, χειριστήρια και οθόνες παρακολούθησης.

Ορισμένα σύγχρονα RTG έχουντηλεχειριστήριο- ή αυτοματοποιημένα συστήματα.

Γ. PLC & Σύστημα Αυτοματισμού

Προγραμματιζόμενος λογικός ελεγκτής (PLC)– Διαχειρίζεται τις κινήσεις του γερανού.

Σύστημα κατά-Sway– Μειώνει την αιώρηση του δοχείου κατά τη μεταφορά.

Αισθητήρες αποφυγής σύγκρουσης– Αποτρέπει ατυχήματα με άλλο εξοπλισμό.

Δ. Συστήματα Ασφαλείας

Προστασία από υπερφόρτωση– Αποτρέπει την ανύψωση πέρα ​​από την ικανότητα.

Διακόπτες ορίων– Σταματά την κίνηση σε ασφαλή όρια.

Στάση έκτακτης ανάγκης (Ε-Στάση)– Διακόπτει άμεσα τη λειτουργία σε περίπτωση κινδύνου.

5. Υποστήριξη & Βοηθητικά Εξαρτήματα

Α. Εξωθητήρες / Σταθεροποιητές

Εκτεινόμενα πόδια για πρόσθετη σταθερότητα κατά την ανύψωση.

Β. Συστήματα Φωτισμού & Προειδοποίησης

Φώτα LED για νυχτερινές λειτουργίες.

Ηχητικός συναγερμός και φάροι που αναβοσβήνουν για ασφάλεια.

Γ. Σύστημα Λίπανσης

Αυτόματο γράσο για τροχούς, γρανάζια και ρουλεμάν.

6. Προαιρετικές προηγμένες λειτουργίες

Παρακολούθηση GPS & RFID– Για αυτοματοποιημένη τοποθέτηση εμπορευματοκιβωτίων.

Απομακρυσμένη παρακολούθηση (Αισθητήρες IoT)– Προγνωστική συντήρηση και{0}}διαγνωστικά σε πραγματικό χρόνο.

Αναγεννητικό φρενάρισμα– Ανάκτηση ενέργειας σε ηλεκτρικά RTG.

ΣΚΙΤΣΟ

Κύρια τεχνική

Οι γερανογέφυρες από καουτσούκ (RTGs) χρησιμοποιούνται ευρέως σε λιμάνια, τερματικά και αποθήκες λόγω τωνευελιξία, κινητικότητα και αποτελεσματικότηταστο χειρισμό δοχείων. Εδώ είναι τα βασικά πλεονεκτήματά τους:

1. Υψηλή κινητικότητα & ευελιξία

Δεν απαιτούνται σταθερές ράγες– Κινείται ελεύθερα σε ελαστικά ελαστικά, επιτρέποντας την εύκολη μετακίνηση εντός της αυλής.

Μπορεί να εξυπηρετήσει πολλές στοίβες κοντέινερχωρίς να χρειάζεται μια σταθερή διαδρομή όπως οι γερανοί Rail-Mounted Gantry (RMG).

2. Κόστος-Αποτελεσματική υποδομή

Χαμηλότερο κόστος αρχικής εγκατάστασηςσε σύγκριση με τα RMG αφού δεν χρειάζονται σιδηροδρομικές γραμμές.

Ιδανικό για προσωρινά ή επεκτεινόμενα τερματικάόπου ενδέχεται να συμβούν αλλαγές υποδομής.

3. Υψηλή ικανότητα στοίβαξης

Μπορεί να στοιβάζει δοχείαέως 5–6 ύψος, βελτιστοποίηση του χώρου της αυλής.

Κατάλληλο γιαπυκνή αποθήκευση δοχείωνσε πολυσύχναστα λιμάνια.

4. Πολύπλευρος χειρισμός

Ευκανόνιστοςδιαδίδωνεπιτρέπει το χειρισμό του20 πόδια, 40 πόδια, 45 πόδια, ακόμη και διπλά-κοντέινερ ανύψωσης.

Μπορεί να εργαστεί σεδιατροπικά τερματικά(μεταφορά μεταξύ φορτηγών, τρένων και στοίβων αυλής).

5. Προσαρμόσιμες επιλογές ισχύος

Diesel-RTGs– Κατάλληλο για απομακρυσμένες τοποθεσίες χωρίς ηλεκτρική υποδομή.

Ηλεκτρικά & Υβριδικά RTG– Μείωση των εκπομπών και του λειτουργικού κόστους στα σύγχρονα λιμάνια.

6. Αυτοματισμός & Έξυπνες λειτουργίες

Μπορεί να είναιημι-ημιαυτόματη ή πλήρως αυτοματοποιημένηγια μη επανδρωμένες επιχειρήσεις.

Αισθητήρες GPS, RFID και IoTενεργοποιήστε την παρακολούθηση σε πραγματικό χρόνο-και την προγνωστική συντήρηση.

7. Καλύτερη ικανότητα ελιγμών

Πολλαπλές λειτουργίες διεύθυνσης(90 μοιρών σταυρωτό-τιμόνι, τιμόνι με καβούρια, περιστροφή 360 μοιρών) για ακριβή τοποθέτηση.

Συστήματα κατά-ταλάντωσηςβελτίωση της ασφάλειας κατά τη μετακίνηση του δοχείου.

Τα RTG χρησιμοποιούνται κυρίως σεεργασίες χειρισμού εμπορευματοκιβωτίωνσε διαφορετικά περιβάλλοντα logistics:

1. Τερματικοί σταθμοί εμπορευματοκιβωτίων λιμένων

Στοίβαξη και ανάκτηση δοχείωνσε αποθηκευτικούς χώρους.

Μεταφορά δοχείωνμεταξύ πλοίων, φορτηγών και τρένων.

2. Διατροπικοί τερματικοί σταθμοί εμπορευμάτων

Φόρτωση/εκφόρτωση εμπορευματοκιβωτίωναπό φορτηγά μέχρι βαγόνια.

Προσωρινή αποθήκευσηπριν από τη μεταφορά.

3. Αποθήκες εμπορευματοκιβωτίων & Κόμβοι Logistics

Συντήρηση και αποθήκευσηαπό άδεια δοχεία.

Αναδιάταξη στοίβων κοντέινεργια αποτελεσματική ανάκτηση.

4. Βιομηχανικές & Μεταποιητικές Εγκαταστάσεις

Χειρισμός βαρέων φορτίωνσε μεγάλα εργοστάσια (π.χ. χάλυβας, μηχανήματα).

Επιμελητεία αποθήκηςγια υπερμεγέθη εμπορευματοκιβώτια.

5. Στρατιωτική & Εφοδιαστική Έκτακτης Ανάγκης

Ταχεία ανάπτυξησε προσωρινά λιμάνια ή ζώνες ανακούφισης από καταστροφές.

Χειρισμός φορητών εμπορευματοκιβωτίωνσε απομακρυσμένες τοποθεσίες.

Η παραγωγική διαδικασία του αΚινητό σκάφος/γερανός ανύψωσης 200 τόνωνπεριλαμβάνει διάφορα στάδια, από το σχεδιασμό και τη μηχανική έως την κατασκευή, τη συναρμολόγηση και τη δοκιμή. Ακολουθεί μια λεπτομερής ανάλυση της τυπικής διαδικασίας παραγωγής:

1. Σχεδιασμός & Μηχανική

Εννοιολογικός σχεδιασμός:Οι μηχανικοί δημιουργούν αρχικά σκίτσα και τρισδιάστατα μοντέλα με βάση τη χωρητικότητα φορτίου (200 τόνοι), την εμβέλεια, την κινητικότητα και τις περιβαλλοντικές συνθήκες (θαλάσσια χρήση).

Δομική Ανάλυση:Η ανάλυση πεπερασμένων στοιχείων (FEA) διασφαλίζει ότι ο γερανός μπορεί να χειριστεί δυναμικά φορτία, δυνάμεις ανέμου και κυμάτων.

Υδραυλικά & Ηλεκτρικά Συστήματα:Σχεδιασμός υδραυλικών κυλίνδρων, βαρούλκων και συστημάτων ελέγχου για ομαλές εργασίες ανύψωσης.

Επιλογή υλικού:Χάλυβας υψηλής- αντοχής (π.χ. ASTM A514) για αντοχή στη διάβρωση σε θαλάσσια περιβάλλοντα.

Κανονιστική συμμόρφωση:Πληροί πρότυπα όπωςDNV-GL, ABS ή Lloyd's Registerγια ναυτικούς γερανούς.

2. Προμήθεια Υλικών

Χαλύβδινες πλάκες και δοκοί:Προέρχεται από τη μπούμα, το πλαίσιο και το δομικό πλαίσιο.

Υδραυλικά εξαρτήματα:Αντλίες, κύλινδροι, σωλήνες και βαλβίδες από πιστοποιημένους προμηθευτές.

Ηλεκτρικά Συστήματα:Κινητήρες, αισθητήρες και πίνακες ελέγχου (συχνά αδιάβροχοι για θαλάσσια χρήση).

Συρματόσχοινα και στάχυα:Καλώδια από χάλυβα υψηλής ποιότητας-για ανύψωση.

3. Κατασκευή

Α. Δομική Κατασκευή

Κοπή & Διαμόρφωση:CNC κοπή πλάσματος/λέιζερ για εξαρτήματα ακριβείας.

Συγκόλληση:Αυτοματοποιημένη και χειροκίνητη συγκόλληση (Συγκόλληση με υποβρύχιο τόξο για παχιά τμήματα).

Κατασκευή μπουμ:Καφασωτό ή τηλεσκοπικό σχέδιο για αντοχή και κινητικότητα.

Πλαίσιο & Εξάρσεις:Ενισχυμένο για σταθερότητα κατά την ανύψωση.

Β. Υδραυλική & Μηχανολογική Συναρμολόγηση

Υδραυλικό σύστημα:Εγκατάσταση αντλιών, κυλίνδρων και εύκαμπτων σωλήνων.

Βαρούλκα και ντραμς:Τοποθετημένο για εργασίες ανύψωσης και κατεβάσματος.

Μηχανισμός περιστροφής:Επιτρέπει περιστροφή 360 μοιρών (εάν υπάρχει).

Γ. Ηλεκτρικά & Συστήματα Ελέγχου

Καμπίνα ελέγχου:Αδιάβροχος σταθμός χειριστή με joysticks/αισθητήρες.

Παρακολούθηση φορτίου:Φορτώστε κυψέλες και τερματικούς διακόπτες για ασφάλεια.

Τροφοδοτικό:Κινητήρας ντίζελ ή ηλεκτροκινητήρας (θαλάσσιας-βαθμίδας).

4. Συναρμολόγηση & Ένταξη

Εγκατάσταση μπούμας:Τοποθετείται στο σασί με σημεία περιστροφής.

Αντίβαρα:Προστέθηκε για ισορροπία (εάν απαιτείται).

Τελική καλωδίωση και υδραυλική εγκατάσταση:Σύνδεση υδραυλικών και ηλεκτρικών συστημάτων.

Ζωγραφική και επίστρωση:Αντιδιαβρωτική βαφή (εποξειδικές επικαλύψεις ή ψευδάργυρο).

5. Δοκιμές & Ποιοτικός Έλεγχος

Δοκιμή φόρτωσης:Ανύψωση 200 τόνων (+25% δοκιμή υπερφόρτωσης, ανά πρότυπα).

Λειτουργικές δοκιμές:Έλεγχος υδραυλικών κινήσεων, περιστροφής και ευστάθειας.

Περιβαλλοντικές δοκιμές:Δοκιμές ψεκασμού αλατιού για ανθεκτικότητα στη θάλασσα.

Έλεγχοι ασφαλείας:Συστήματα διακοπής έκτακτης ανάγκης, συναγερμοί υπερφόρτωσης.

6. Παράδοση & Θέση σε λειτουργία

Μεταφορά:Αποσυναρμολογείται για αποστολή ή παραδίδεται ως κινητή μονάδα.

Στη-Συγκέντρωση ιστότοπου:Επανασυναρμολογείται στην αποβάθρα ή στο ναυπηγείο.

Εκπαίδευση χειριστή:Πρωτόκολλα χειρισμού και ασφάλειας.

Προβολή εργαστηρίου:

Η εταιρεία έχει εγκαταστήσει μια έξυπνη πλατφόρμα διαχείρισης εξοπλισμού, και έχει εγκαταστήσει 310 σετ (σετ) ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σετ (σετ) και το ποσοστό δικτύωσης του εξοπλισμού θα φτάσει το 95%. 32 έχουν τεθεί σε χρήση γραμμές συγκόλλησης, έχουν προγραμματιστεί να εγκατασταθούν 50 και το ποσοστό αυτοματισμού ολόκληρης της σειράς προϊόντων έχει φτάσει το 85%.
