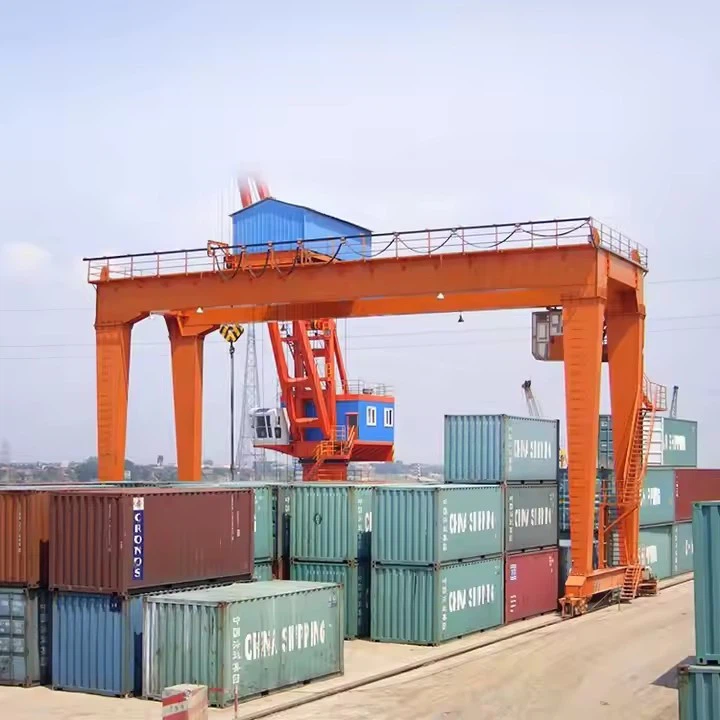

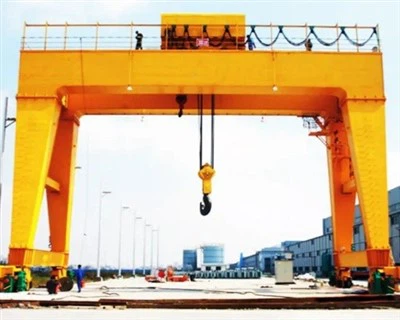

Quay Double δοκοί γερανός



Ένας γερανός διπλής δοκού της αποβάθρας είναι μια μηχανή ανύψωσης βαρέως τύπου που έχει σχεδιαστεί για ακροδέκτες, ναυπηγεία και βιομηχανικές αποβάθρες, όπου απαιτούνται επιχειρήσεις ανύψωσης μεγάλης χωρητικότητας και μακράς διαστολής. Αυτοί οι γερανοί είναι κατασκευασμένοι με δύο παράλληλες δοκοί (αντί για μία μόνο δοκό) για ενισχυμένη αντοχή, σταθερότητα και χωρητικότητα φορτίου, καθιστώντας τους ιδανικούς για χειρισμό δοχείων, φορτίου χύδην και βαριά μηχανήματα.



✅ Τερματικά εμπορευματοκιβωτίων- Στοίβαξη και μετακίνηση εμπορευματοκιβωτίων.
✅ Ναυπηγική και επισκευή- Χειρισμός βαρέων στοιχείων πλοίων.
✅ Χειρισμός υλικού χύδην- Φόρτωση\/εκφόρτωση άνθρακα, μεταλλεύματος και κόκκων.
✅ Βαριά βιομηχανία- Ανύψωση μεγάλων μηχανημάτων στα εργοστάσια.



Σύγκριση με εναλλακτικές λύσεις

Χαρακτηριστικό	Γερανός διπλής δοκού	Μονής δοκού γερανού	Γέφυρας Γέφυρας
Μέγιστη χωρητικότητα	800+ τόνοι	20 τόνοι	500 τόνοι
Εύρος	10–100m+	5–30m	5–40m
Ύψος ανύψωσης	Έως 50μ+	<20m	<30m
Φορητότητα	Επιλογές με κυματοθραύστες\/καουτσούκ	Σταθερό ή ελαφρύ κινητό	Σταθερό (χρήση εργαστηρίου)
Καλύτερος για	Λιμάνια, βαριά βιομηχανία	Μικρές αποθήκες	Εργοστάσια, γραμμές συναρμολόγησης



Χωρητικότητα φόρτωσης με ονομαστική χωρητικότητα: 5 τόνοι, 10 τόνοι, 100 τόνοι, προσαρμοσμένο, 16\/3,2 τόνοι, 20\/5 τόνοι, 32\/5 τόνος, 50\/10 τόνοι

Μέγιστο. Ύψος ανύψωσης: 40μ, προσαρμοσμένο

Span: 35μ ή απαιτήσεις πελατών

Εγγύηση: 1 έτος

Βάρος (kg): 20000 kg

Στοιχεία πυρήνα: PLC, κινητήρας, ρουλεμάν, κιβώτιο ταχυτήτων, κινητήρα, δοχείο πίεσης, γρανάζι, αντλία

Τρόπος ελέγχου: καμπίνα, ασύρματο τηλεχειριστήριο ή προσαρμοσμένο





Ένας γερανός διπλής δοκού της αποβάθρας αποτελείται από διάφορα βασικά δομικά και μηχανικά εξαρτήματα που συνεργάζονται για να εξασφαλίσουν ασφαλή και αποτελεσματική χειρισμό βαρέων φορτίων σε λιμάνια, ναυπηγεία και βιομηχανικά τερματικά. Παρακάτω είναι μια λεπτομερής κατανομή των κύριων συστατικών της:

1. Κύρια δομικά στοιχεία
A. δοκοί (δοκοί γέφυρας)
Οι διπλές δοκοί (επάνω ή κουτί τύπου) παρέχουν ανώτερη δύναμη και ακαμψία.

Κατασκευασμένο από συγκολλημένο χάλυβα υψηλής αντοχής για να αντέξει βαριά φορτία (μέχρι 800+ τόνους).

Σχεδιασμένο με ανθεκτικές στη διάβρωση επικαλύψεις για θαλάσσια περιβάλλοντα.



.



Β. Πόδια και τελικά καροτσάκια
Τα σταθερά ή ρυθμιζόμενα πόδια υποστηρίζουν τις δοκοί και διανέμουν το φορτίο.

Τελικά καροτσάκια Σώμα ή ράγες για κίνηση (σιδηροδρομική ή καουτσούκ-κουτάβι).

Γ. Crane Runway & Rails
Οι σιδηροτροχιές βαρέως τύπου καθοδηγούν το κίνημα του γερανού (για μοντέλα που τοποθετούνται σε σιδηροτροχιά).

Τα ελαστικά καουτσούκ (για γερανούς RTG) επιτρέπουν την κινητικότητα σε ναυπηγεία.





2.
Α. Σύστημα ανύψωσης & καροτσάκι
Η ανυψωτήρα ηλεκτρικού συρματόσχοινο ή ο ανυψωτήρας αλυσίδας για κατακόρυφη ανύψωση.

Το καροτσάκι κινείται οριζόντια κατά μήκος των δοκών για τοποθέτηση φορτίου.

Μπορεί να περιλαμβάνει δίδυμα ανυψωτικά για την ανύψωση.

Β. Spreader (για χειρισμό εμπορευματοκιβωτίων)
(20ft\/40ft\/45ft) για ασφαλή σύλληψη δοχείου.

Οι αυτόματοι spreaders (με αισθητήρες RFID\/οπτικών) σε σύγχρονους γερανούς.

Γ. Μονάδα καβουριών (μηχανισμός κίνησης)
Περιέχει κινητήρες, κιβώτια ταχυτήτων και φρένα για κίνημα τρόλεϊ.

3. Συστήματα οδήγησης και ενέργειας
Α. Ταξιδιωτικά δίσκοι
Κινητήρες και κιβώτια ταχυτήτων για διαμήκη κίνηση (κατά μήκος των ράγων).

Οι ελεγχόμενες με τη συχνότητα δίσκοι για ομαλή επιτάχυνση\/επιβράδυνση.

Β. Τροφοδοτικό
Συστήματα Feedoon (καλωδιακοί κύλινδροι) ή ράβδους αγωγού για ηλεκτρική ενέργεια.

Οι γεννήτριες ντίζελ (για γερανούς γερανού με καουτσούκ).



4. Συστήματα ελέγχου & ασφάλειας
Α. Καμπίνα χειριστή ή τηλεχειριστήριο
Κλεισμένη καμπίνα με εργονομικούς ελέγχους (joysticks, οθόνες αφής).

Ραδιοφωνικό τηλεχειριστήριο για ευέλικτη λειτουργία.

Β. Συσκευές ασφαλείας
Περιορισμοί υπερφόρτωσης (αποτρέπει την υπερβολική ονομαστική χωρητικότητα).

Συστήματα κατά της σύγκρουσης (αισθητήρες λέιζερ\/υπερήχων).

Κουμπιά διακοπής έκτακτης ανάγκης και συναγερμοί ανέμου.

Γ. Χαρακτηριστικά αυτοματισμού (προαιρετικά)
Έλεγχος με βάση το PLC για προγραμματισμένες κινήσεις.

Συστήματα αυτόματης προσοχής και αντι-σούπας για ακρίβεια.



5. Βοηθητικά εξαρτήματα
Ανεμετρόμετρο (οθόνη ταχύτητας ανέμου).

Φωτισμός και προειδοποιητικοί συναγερμοί (για νυχτερινές λειτουργίες).

Σκάλες και πλατφόρμες συντήρησης για συντήρηση.



.

Σύγκριση βασικών στοιχείων σε διαφορετικά μοντέλα

Συστατικό	Τυποποιημένος καθήκον (e.g., 10–50t)	Βαρύ καθήκον (e.g., 100–800t)
Δοκοί	Δοκοί κουτιού (συγκολλημένος χάλυβας)	Ενισχυμένες δοκοί κουτιού (παχύτερος χάλυβας)
Τύπος ανύψωσης	Μεμονωμένο ηλεκτρικό ανυψωτήρα	Δίδυμοι ανυψωτές (πλεονασμός\/ασφάλεια)
Σύστημα οδήγησης	Έλεγχος συχνότητας AC	Δίσκοι με υδραυλικό
Ελεγχος	Χειροκίνητο\/κρεμαστό έλεγχο	Πλήρως αυτοματοποιημένο (PLC + Remote)

ΣΚΙΤΣΟ









Υψηλότερη χωρητικότητα φορτίου & σταθερότητα

Οι διπλές δοκοί παρέχουν μεγαλύτερη δομική αντοχή από τις μεμονωμένες δοκοί, επιτρέποντας τις χωρητικότητες φορτίου από 3 έως 800+ τόνους.

Ιδανικό για βαριές στοίβες εμπορευματοκιβωτίων, ανταλλακτικά των πλοίων και φορτίο χύδην.

Μακρύτερη κάλυψη και μεγαλύτερη κάλυψη

Τα διαστήματα συνήθως 10-60 μέτρα (μερικά μοντέλα υπερβαίνουν τα 100m), επιτρέποντας τις μεγάλες περιοχές σε λιμάνια και ναυπηγεία.

Μειώνει την ανάγκη για πολλαπλούς γερανούς σε μεγάλους ακροδέκτες.

Ενισχυμένη ανθεκτικότητα για σκληρά περιβάλλοντα

Οι επικαλύψεις ανθεκτικές στη διάβρωση (εποξειδική, γαλβανισμός) προστατεύουν από βλάβη από αλμυρό νερό.

Η ενισχυμένη κατασκευή χάλυβα αντέχει σε υψηλούς ανέμους (κλίμακα Beaufort 8-10) και κύκλους βαρέως τύπου.

Δυνατότητες ακρίβειας & αυτοματισμού

Τα συστήματα αντι-SWAY εξασφαλίζουν σταθερό χειρισμό φορτίου.

Τα αυτοματοποιημένα χειριστήρια καροτσιού και διανομέα (με βάση το PLC) βελτιώνουν την αποτελεσματικότητα σε ακροδέκτες των εμπορευματοκιβωτίων.

Προαιρετικό τηλεχειριστήριο και παρακολούθηση που οδηγεί στο AI για μη επανδρωμένες λειτουργίες.

Ευελιξία στις επιλογές κινητικότητας

Σιδηρόδρομο (RMG): Καλύτερο για σταθερά ναυπηγεία δοχείων.

Καουτσούκ (RTG): κινητό για λειτουργίες πολλαπλών λωρίδων.

Ημι-ganry: Προσαρμόσιμη σε ανώμαλο έδαφος.

Ασφάλεια και συμμόρφωση

Οι περιοριστές υπερφόρτωσης, οι αισθητήρες κατά της σύγκρουσης και τα φρένα έκτακτης ανάγκης πληρούν τα πρότυπα ISO, FEM και OSHA.

Τα σχέδια ανθεκτικά στον άνεμο ενισχύουν την επιχειρησιακή ασφάλεια στις παράκτιες περιοχές.





1. Θύρες και τερματικά εμπορευματοκιβωτίων
Στοίβαξη και εκφόρτωση εμπορευματοκιβωτίων (20ft, 40ft, 45ft).

Μεταφορά φορτίου (STS) για ταχύτερη ανάκαμψη του σκάφους.

Διαπραγματευτικό χειρισμό εμπορευμάτων (μεταξύ πλοίων, φορτηγών και αμαξοστοιχιών).

2.
Ανυψώνοντας τους κινητήρες, τα τμήματα κύτους και τους έλικες (μέχρι 500+ τόνους).

Ακριβής τοποθέτηση για εργασίες ξηρού αποβάθρου.

3.
Φόρτωση\/εκφόρτωση άνθρακα, μεταλλεύματος, κόκκων και τσιμέντου σε χύδην τερματικά.

Εξοπλισμένο με αρπαγές ή μαγνήτες για χαλαρό φορτίο.

4. Βιομηχανία και κατασκευή
Μετακίνηση προκατασκευασμένων τμημάτων γέφυρας, λεπίδων ανεμογεννητριών και βιομηχανικών μηχανημάτων.

Χρησιμοποιείται σε σταθμούς ηλεκτροπαραγωγής, χαλύβδινους μύλους και σε υπεράκτιες πλατφόρμες.

5. Logistics & Warehousing
Συστήματα μεγάλης κλίμακας αποθήκης για βαριά παλετοειδή αγαθά.

Στρατιωτική\/Άμυνα εφοδιαστική για τον χειρισμό υπερμεγέθη εξοπλισμό.





1. Σχεδιασμός και μηχανική

Λεπτομερής μηχανική: Αναπτύξτε λεπτομερή μηχανικά σχέδια και προδιαγραφές, συμπεριλαμβανομένης της κύριας δέσμης, του ανυψωτήρα, του καροτσάκι, των τελικών καροτσιών και άλλων εξαρτημάτων.

Προσομοίωση και μοντελοποίηση: Χρησιμοποιήστε σχεδιασμό με υπολογιστή (CAD) και εργαλεία προσομοίωσης για να μοντελοποιήσετε την απόδοση του γερανού και να βελτιστοποιήσετε το σχεδιασμό του.

2. Επιλογή υλικού

Προδιαγραφές υλικών: Επιλέξτε υλικά υψηλής ποιότητας που πληρούν τις απαιτήσεις για δύναμη, ανθεκτικότητα και αντοχή στη θερμότητα. Τα κοινά υλικά περιλαμβάνουν χάλυβα υψηλής αντοχής, κράματα και εξειδικευμένες επικαλύψεις.

Προμήθεια: Πηγητικά υλικά από εγκεκριμένους προμηθευτές, εξασφαλίζοντας ότι πληρούν τα απαραίτητα πρότυπα ποιότητας και πιστοποίησης.

3. Κατασκευή εξαρτημάτων

Κοπή και διαμόρφωση: Κόψτε και διαμορφώστε τις πρώτες ύλες στα απαιτούμενα εξαρτήματα, όπως δοκούς, στήλες και αγκύλες. Αυτό μπορεί να περιλαμβάνει διαδικασίες όπως η κοπή πλάσματος, η κοπή με λέιζερ και η κατεργασία. Αυτό περιλαμβάνει τη συγκόλληση της κύριας δέσμης, των τελικών καροτσιών και άλλων εξαρτημάτων φορτίου.

4. Συναρμολόγηση

Υπο-συναρμολόγηση: Συναρμολογήστε μεμονωμένα εξαρτήματα, όπως το σύστημα ανύψωσης, το καροτσάκι και τα τελικά καροτσάκια, σε υπο-συναρμολογίες. Αυτό περιλαμβάνει την τοποθέτηση των εξαρτημάτων μαζί και την εξασφάλιση της σωστής ευθυγράμμισης. Συναρμολόγηση Main: Συνδυάστε υπο-συναρμολόγηση για να κατασκευάσετε την πλήρη δομή του γερανού. Αυτό περιλαμβάνει την τοποθέτηση του ανυψωτήρα και του καροτσιού στην κύρια δέσμη, την τοποθέτηση των τελικών καροτσιών και την εγκατάσταση των συστημάτων ελέγχου.

5. Ενσωμάτωση συστημάτων

Ηλεκτρικά συστήματα: Εγκαταστήστε τα ηλεκτρικά εξαρτήματα, συμπεριλαμβανομένων των κινητήρων, των πλαισίων ελέγχου, της καλωδίωσης και των αισθητήρων. Βεβαιωθείτε ότι τα ηλεκτρικά συστήματα του γερανού είναι σωστά ενσωματωμένα και δοκιμασμένα.

Συστήματα ελέγχου: Εφαρμογή και διαμόρφωση συστημάτων ελέγχου, όπως προγραμματιζόμενοι λογικοί ελεγκτές (PLCS), τηλεχειριστήρια και συσκευές ασφαλείας. Βεβαιωθείτε ότι τα συστήματα ελέγχου λειτουργούν σωστά και βαθμονομούνται.

6. Δοκιμές και διασφάλιση της ποιότητας

Προ-λειτουργικές δοκιμές: Διεξαγωγή δοκιμών προ-λειτουργικών δοκιμών για τον έλεγχο της λειτουργικότητας του γερανού, συμπεριλαμβανομένων των δοκιμών φορτίου, των επιχειρησιακών δοκιμών των μηχανισμών ανύψωσης και των ταξιδιών και των ελέγχων του συστήματος ελέγχου.

Δοκιμές ασφαλείας: Βεβαιωθείτε ότι τα χαρακτηριστικά ασφαλείας, όπως οι διακόπτες ορίων, οι συναγερμοί και οι στάσεις έκτακτης ανάγκης, λειτουργούν σωστά και πληρούν τα πρότυπα ασφαλείας.

Επιθεώρηση: Εκτελέστε λεπτομερή επιθεώρηση της δομής και των εξαρτημάτων του γερανού για να διασφαλίσετε τη συμμόρφωση με τις προδιαγραφές σχεδιασμού και τα πρότυπα ποιότητας.

7. Τελικές προσαρμογές και βαθμονόμηση

Επανατοποθεσία: Κάντε τις απαραίτητες προσαρμογές για να βελτιστοποιήσετε την απόδοση του γερανού και να διασφαλίσετε την ομαλή λειτουργία. Αυτό μπορεί να περιλαμβάνει αισθητήρες βαθμονόμησης, ρύθμιση των χειριστηρίων και τελειοποίηση του συστήματος ανύψωσης.

Τεκμηρίωση: Προετοιμασία και αναθεώρηση τεκμηρίωσης, συμπεριλαμβανομένων των εγχειριδίων λειτουργίας, των οδηγών συντήρησης και των οδηγιών ασφαλείας.

8. Παράδοση και εγκατάσταση

Μεταφορά: Τακτοποιήστε τη μεταφορά του γερανού στον ιστότοπο εγκατάστασης, εξασφαλίζοντας ότι χειρίζεται και αποστέλλεται με ασφάλεια για να αποφευχθεί η ζημιά.

Εγκατάσταση: Εποπτεύετε την εγκατάσταση του γερανού στην εγκατάσταση του πελάτη, συμπεριλαμβανομένης της συναρμολόγησης, της ευθυγράμμισης και της σύνδεσης με πηγές ενέργειας και συστήματα ελέγχου.

Εκπαίδευση: Παρέχετε εκπαίδευση για τους φορείς εκμετάλλευσης και το προσωπικό συντήρησης για να εξασφαλίσετε ότι είναι εξοικειωμένοι με τις διαδικασίες λειτουργίας και ασφάλειας του Crane.

9. Λειτουργία και παράδοση

Λειτουργία: Διεξαγωγή τελικών δοκιμών σε θέση να επαληθεύσει ότι ο γερανός λειτουργεί σωστά υπό συνθήκες πραγματικού κόσμου και πληροί τις προδιαγραφές απόδοσης.

Handover: Επισήμως παραδίδει τον γερανό στον πελάτη, παρέχοντας όλα τα απαραίτητα έγγραφα, συμπεριλαμβανομένων των πιστοποιητικών συμμόρφωσης, των πληροφοριών εγγύησης και των χρονοδιαγραμμάτων συντήρησης.







Ουσιαστική επιθεώρηση

Επιθεώρηση ποιότητας: πραγματοποιείται αυστηρή επιθεώρηση ποιότητας στις αγορασμένες πρώτες ύλες για να διασφαλιστεί ότι πληρούν τις απαιτήσεις σχεδιασμού και τα εθνικά πρότυπα.

Αποθήκευση υλικών: Τα ειδικευμένα υλικά αποθηκεύονται σύμφωνα με την ταξινόμηση για να αποφευχθεί η διάβρωση ή η ζημιά.

Κοπή και διαμόρφωση

Κοπή χάλυβα: Χρησιμοποιήστε κοπή πλάσματος, κοπή λέιζερ ή κοπή φλόγας και άλλες τεχνολογίες για να κόψετε τον χάλυβα ανάλογα με το μέγεθος του σχεδίου σχεδιασμού.

Διαμόρφωση επεξεργασίας: Δημιουργήστε την πλάκα χάλυβα μέσω κάμψης, κυλίνδρου, συγκόλλησης και άλλων διεργασιών για την κατασκευή της κύριας δέσμης, της ακτίνας άκρου και άλλων διαρθρωτικών τμημάτων.

Συγκόλληση

Συγκόλληση εξαρτημάτων: Τα κομμένα και σχηματισμένα μέρη χάλυβα συγκολλούνται στις κύριες δομές όπως η κύρια δέσμη, η άκρη της δέσμης και το καροτσάκι. Η διαδικασία συγκόλλησης πρέπει να ελέγχεται αυστηρά για να εξασφαλιστεί η δομική αντοχή και η ποιότητα συγκόλλησης.

Επιθεώρηση συγκόλλησης: Χρησιμοποιήστε την τεχνολογία μη καταστρεπτικής δοκιμής (όπως οι υπερηχητικές δοκιμές, οι ακτινογραφικές δοκιμές) για να επιθεωρήσετε τις συγκολλήσεις για να εξασφαλίσετε ότι δεν υπάρχουν ρωγμές ή άλλα ελαττώματα.

Επεξεργασία

Η μηχανική κατεργασία ακριβείας: Η κατεργασία ακριβείας εκτελείται στα βασικά συστατικά του γερανού, όπως τα σύνολα τροχών, τα καθίσματα, οι τροχαλίες κλπ., Για να εξασφαλιστεί η διαστασιακή ακρίβεια και η ποιότητα της επιφάνειας.

Συναρμολόγηση ολόκληρου του μηχανήματος

Γενική Συνέλευση: Με βάση την προ-συναρμολόγηση, πραγματοποιείται η συνολική συναρμολόγηση του γερανού, συμπεριλαμβανομένης της τελικής εγκατάστασης της κύριας δέσμης, της ακτίνας τελικής δέσμης, του μηχανισμού ανύψωσης, του μηχανισμού πεζοπορίας κλπ.

Ανάθεση και δοκιμές

Υπό δυναμικές συνθήκες, δοκιμάζεται η επιχειρησιακή απόδοση του γερανού, συμπεριλαμβανομένης της δοκιμής ανύψωσης, περπάτημα, τιμόνι και άλλες λειτουργίες. Το συνολικό μέγεθος του συναρμολογημένου γερανού της γέφυρας ελέγχεται για να διασφαλιστεί ότι όλες οι διαστάσεις πληρούν τις απαιτήσεις σχεδιασμού.

Ψεκασμός και θεραπεία κατά του διάδρομου

Απομάκρυνση σκουριάς επιφανείας: Απομάκρυνση σκουριάς Στην επιφάνεια του γερανού, οι κοινές μέθοδοι περιλαμβάνουν αμμοθινή, αποσύνδεση κλπ. Ψεκασμό εκκινητή: εκκινητής αντι-διάσκρου ψεκασμού στην επιφάνεια που έχει υποστεί επεξεργασία για να αποφευχθεί η οξείδωση και η διάβρωση μετάλλων. Τοποθετήστε τον ψεκασμό ψεκασμού: ψεκασμό ψεκασμού σύμφωνα με τις απαιτήσεις των πελατών ή τα πρότυπα της βιομηχανίας για να δώσετε στον γερανό προστατευτικό και διακοσμητικό αποτέλεσμα. Σήμανση: Μετά τον ψεκασμό, σημειώστε τις πληροφορίες ταυτοποίησης του γερανού σύμφωνα με τις προδιαγραφές, όπως το μοντέλο, το αξιολογημένο φορτίο κ.λπ.

Εργοστάσιο και εγκατάσταση

Συσκευασία και μεταφορά

Προστασία συσκευασίας: Συσκευασία προστατευτικά τα βασικά συστατικά του γερανού για την πρόληψη ζημιών κατά τη μεταφορά. Διάταξη μεταφοράς: Σύμφωνα με το μέγεθος του εξοπλισμού και τις συνθήκες μεταφοράς, επιλέξτε μια κατάλληλη μέθοδο μεταφοράς για τη μεταφορά του γερανού στον ιστότοπο του πελάτη.

Αποδοχή και παράδοση

Αποδοχή πελατών

Επιτόπια αποδοχή: Ο πελάτης διεξάγει επί τόπου αποδοχή του γερανού σύμφωνα με τις απαιτήσεις της σύμβασης και τις τεχνικές προδιαγραφές για να ελέγξει την απόδοση και την ποιότητα του εξοπλισμού.

Διόρθωση προβλημάτων: Εάν εντοπιστούν προβλήματα, ο κατασκευαστής πρέπει να τα διορθώσει εγκαίρως για να διασφαλίσει ότι ο εξοπλισμός πληροί πλήρως τις απαιτήσεις του πελάτη. Παράδοση και χρήση κατάρτισης λειτουργίας: Ο κατασκευαστής συνήθως εκπαιδεύει τους φορείς εκμετάλλευσης του πελάτη για να εξασφαλίσει ότι μπορούν να λειτουργούν σωστά και με ασφάλεια το γερανό.
