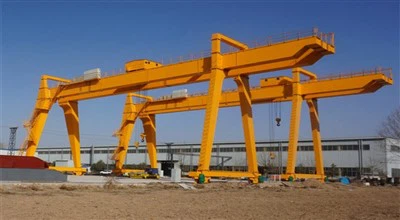

Κατασκευαστικός γερανός σκελετού διπλής δοκού

A Κατασκευαστικός γερανός σκελετού διπλής δοκούείναι ένα-σύστημα χειρισμού υλικών βαρέως τύπου που έχει σχεδιαστεί για την ανύψωση και τη μεταφορά μεγάλων και βαρέων δομικών υλικών σε εργοτάξια. Σε αντίθεση με τους γερανούς, που απαιτούν κατασκευή-προσγείωσης, ένας γερανός γερανού λειτουργεί σε ράγες ή τροχούς που είναι τοποθετημένοι στο έδαφος, καθιστώντας τον εξαιρετικά κατάλληλο γιαυπαίθρια και μεγάλα ανοιχτά κατασκευαστικά περιβάλλοντα.

Αυτός ο γερανός διαθέτειδύο παράλληλες δοκοί πορείας (δοκοί)υποστηρίζεται από στιβαρόπόδια γερανογέφυρας, παρέχοντας ανώτερη χωρητικότητα φόρτωσης, σταθερότητα και εκτεταμένη κάλυψη. Χρησιμοποιείται ευρέως σε αστικές υποδομές, γέφυρες, προκατασκευασμένα ναυπηγεία από σκυρόδεμα και κατασκευή βιομηχανικών εγκαταστάσεων.

🔧 Βασικά Χαρακτηριστικά

Σχέδιο διπλής δοκού: Αυξάνει την ανυψωτική ικανότητα και ελαχιστοποιεί την παραμόρφωση για ασφαλή ανύψωση βαρέων βαρών.

Πλαίσιο Gantry: Κινείται σε ράγες ή ελαστικά ελαστικά, επιτρέποντας την κινητικότητα του γερανού σε μεγάλους, ανώμαλους εξωτερικούς χώρους.

Τρόλεϊ με Ανυψωτικό: Ταξιδεύει κατά μήκος των δοκών για να τοποθετήσει με ακρίβεια τα φορτία.

Αδιάβροχη Κατασκευή: Κατασκευασμένο για να αντέχει σε σκληρές συνθήκες του χώρου, όπως σκόνη, υγρασία και αέρα.

🧱 Τυπικές χρήσεις στις κατασκευές

Αρσηπροκατασκευασμένα τμήματα σκυροδέματος, χαλύβδινα δοκάρια, καιξυλότυπος.

Εγκατάστασηδοκοί γέφυρας, στήλες, καιβαριά εξαρτήματα.

Κίνησημεγάλος κατασκευαστικός εξοπλισμόςήδοχείαγύρω από τον ιστότοπο.

Αποτελεσματικός χειρισμόςχύμα υλικάσε χώρους σταδιοποίησης ή κατασκευής.

✅ Πλεονεκτήματα για εργοτάξια

Ανεξάρτητη λειτουργία-δεν χρειάζεται σταθερή υποστήριξη κτιρίου.

Υψηλό ύψος και άνοιγμα ανύψωσης-ιδανικό για μεγάλες ζώνες κατασκευής.

Στιβαρό και προσαρμόσιμο-μπορεί να προσαρμοστεί για φορητή ή σταθερή χρήση.

Αποτελεσματική ροή υλικού-βελτιώνει την παραγωγικότητα και την ασφάλεια στον χώρο.

Βασικά εξαρτήματα: Κιβώτιο ταχυτήτων, κινητήρας

Τόπος προέλευσης: Henan, Κίνα

Εγγύηση: 2 χρόνια

Βάρος (KG): 22600 kg

Εξερχόμενη-επιθεώρηση βίντεο: Παρέχεται

Έκθεση δοκιμής μηχανημάτων: Παρέχεται

Εφαρμογή: Ευρέως

μήκος προβόλου:0-15μ

Ταχύτητα λειτουργίας τρόλεϊ: 20-40M/MIN

Σύστημα εργασίας: A5-A7

Ταχύτητα ανύψωσης: 5-15M/MIN

Ταχύτητα λειτουργίας γερανού: 30-50M/MIN

Μέθοδος ελέγχου: χειριστήριο καμπίνας/τηλεχειριστήριο με συρματόσχοινο

Χρώμα: Αίτημα

1.Διπλές κύριες δοκοί (ζώνες)

Δύο ισχυρές οριζόντιες χαλύβδινες δοκοί που εκτείνονται παράλληλα σε όλο το άνοιγμα.

Αντέχετε το βάρος του ανυψωτικού και του φορτίου.

Συνήθως κατασκευάζονται ως δοκοί κουτιού ή δοκοί I-για υψηλή αντοχή και σταθερότητα.

Πόδια Gantry

Κατακόρυφες δομές στήριξης που συνδέουν τις κύριες δοκούς με το σύστημα διαδρομής-σε επίπεδο εδάφους.

Συνήθως "A-πλαίσιο" ή άκαμπτα ορθογώνια πλαίσια για δομική ακεραιότητα.

Σχεδιασμένο για να υποστηρίζει υψηλά φορτία σε ανώμαλα εξωτερικά περιβάλλοντα κατασκευής

Συναρμολόγηση τρόλεϊ ανυψωτικών

Τοποθετείται στα διπλά δοκάρια και κινείται πλευρικά (από πλευρά-προς-πλευρά).

Περιέχει τομηχανισμός ανύψωσης(μοτέρ, κιβώτιο ταχυτήτων, τύμπανο σχοινιού και γάντζος).

Σχεδιασμένο για ακριβή τοποθέτηση φορτίου.

3.End Carriages / Bogies

Βρίσκεται στη βάση κάθε ποδιού.

Περιέχωτροχούς, γρανάζια, καικινητήρες κίνησηςγια κίνηση γερανού κατά μήκος σιδηροτροχιών εδάφους ή τσιμεντένιες γραμμές.

Μπορεί να περιλαμβάνει ελαστικούς-ζάντες για κινητούς (χωρίς τροχιά) γερανογέφυρες.

4.Συσκευή τρόλεϊ ανυψωτικών

Τοποθετείται στα διπλά δοκάρια και κινείται πλευρικά (από πλευρά-προς-πλευρά).

Περιέχει τομηχανισμός ανύψωσης(μοτέρ, κιβώτιο ταχυτήτων, τύμπανο σχοινιού και γάντζος).

Σχεδιασμένο για ακριβή τοποθέτηση φορτίου.

5.Μηχανισμός κίνησης τρόλεϊ

1) Δομική σύνθεση

1. Πλαίσιο τρόλεϊ

Κύριο σώμα: Το κύριο δομικό πλαίσιο που υποστηρίζει όλα τα άλλα εξαρτήματα. Συνήθως κατασκευάζεται από χάλυβα ή άλλα βαρέα μέταλλα-για να αντέχει το φορτίο.

Στηρίγματα και σταυρωτά μέλη: Ενισχύστε τη δομή και παρέχετε πρόσθετη σταθερότητα.

2. Τροχοί και άξονες ταξιδιού

Τροχοί ταξιδιού: Τοποθετημένοι στο πλαίσιο του τρόλεϊ, αυτοί οι τροχοί κινούνται κατά μήκος του συστήματος σιδηροτροχιών της γερανογέφυρας.

Άξονες: Συνδέστε τους τροχούς οδήγησης και αφήστε τους να περιστρέφονται ομαλά ενώ υποστηρίζετε το φορτίο.

3. Μηχανισμός κίνησης

Ηλεκτρικός κινητήρας: Η κύρια πηγή ισχύος που κινεί τους τροχούς.

Κιβώτιο ταχυτήτων και μετάδοση: Μεταφέρει την ισχύ από τον κινητήρα στους τροχούς, επιτρέποντας την κίνηση. Ορισμένα συστήματα μπορεί να χρησιμοποιούν απευθείας μετάδοση κίνησης, ενώ άλλα χρησιμοποιούν αλυσίδα, ιμάντα ή σύστημα μετάδοσης κίνησης.

Σύστημα πέδησης: Εξασφαλίζει ασφαλές σταμάτημα και κράτημα του τρόλεϊ όταν είναι ακίνητο. Μπορεί να είναι μηχανικό, ηλεκτρομαγνητικό ή υδραυλικό.

4. Σύστημα τροχιάς και σιδηροδρόμου

Ράγες στη Γέφυρα: Η επιφάνεια στην οποία κινούνται οι τροχοί του τρόλεϊ. Αυτά συχνά τοποθετούνται στο πάνω ή το κάτω μέρος της γέφυρας γερανού.

Στηρίγματα σιδηροτροχιών: Ασφαλίστε τις ράγες και διατηρήστε την ευθυγράμμιση σε όλο το μήκος του γερανού.

5. Ηλεκτρικά Συστήματα και Συστήματα Ελέγχου

Σύστημα καλωδίωσης και καλωδίων: Παρέχει ισχύ από την πηγή ισχύος του γερανού στον κινητήρα, το φρένο και τις μονάδες ελέγχου.

Πίνακας Ελέγχου: Διεπαφή για τον χειριστή για τον έλεγχο της κίνησης του τρόλεϊ.

Διακόπτες ορίων και αισθητήρες: Χρησιμοποιούνται για την παρακολούθηση της θέσης και των ορίων διαδρομής του τρόλεϊ για την αποφυγή υπερβολικών-διαδρομών και συγκρούσεων.

6. Μηχανισμός χειρισμού φορτίου

Ανυψωτικό ή ανυψωτικό μηχάνημα: Συνήθως τοποθετείται στο καρότσι για να χειρίζεται το φορτίο.

Πλαίσιο ανύψωσης και άγκιστρα: Το τμήμα που συνδέεται απευθείας με το φορτίο.

Σχοινί ή αλυσίδα: Χρησιμοποιείται για την ανύψωση και το κατέβασμα του φορτίου.

7. Δομικές Ενισχύσεις και στηρίγματα

Πλαϊνές πλάκες και ενισχυτικά: Προστέθηκαν για την ενίσχυση του πλαισίου του τρόλεϊ και την ελαχιστοποίηση της παραμόρφωσης ή της συστροφής.

Στηρίγματα στήριξης: Ενισχύστε τα σημεία στερέωσης για εξαρτήματα όπως ο κινητήρας και το κιβώτιο ταχυτήτων.

2) Λειτουργία του μηχανισμού λειτουργίας του τρόλεϊ

1. Οριζόντια κίνηση

Το τρόλεϊ κινείται κατά μήκος της δοκού του γερανού, επιτρέποντάς του να μεταφέρει το ανυψωτικό και το ωφέλιμο φορτίο σε διαφορετικές θέσεις εντός του ανοίγματος λειτουργίας του γερανού.

Αυτό επιτρέπει στον γερανό να καλύψει μια ευρεία περιοχή σε ένα εργαστήριο, μια αποθήκη ή μια μονάδα παραγωγής.

2. Μεταφορά φορτίου

Το καρότσι μεταφέρει το ανυψωτικό και τον εξοπλισμό ανύψωσης, που είναι απαραίτητα για την ανύψωση και το κατέβασμα φορτίων.

Κινεί το ανυψωτικό με τρόπο που διασφαλίζει ότι το φορτίο μπορεί να τοποθετηθεί με ακρίβεια στην επιθυμητή περιοχή για ανύψωση, κατέβασμα ή τοποθέτηση.

3. Ευελιξία και Αποτελεσματικότητα

Επιτρέποντας στο τρόλεϊ να ταξιδεύει κατά μήκος του ανοίγματος του γερανού, ο μηχανισμός βελτιώνει τη συνολική απόδοση των ανυψωτικών εργασιών. Αυτό επιτρέπει στους εργαζόμενους να μεταφέρουν τα αγαθά γρήγορα και με ασφάλεια σε όλο το πλάτος της περιοχής εργασίας.

Το σύστημα συνήθως ενσωματώνει έναν μηχανισμό που κινείται με κινητήρα-για ομαλή και ελεγχόμενη κίνηση.

4. Σύστημα κίνησης και εξαρτήματα

Ο μηχανισμός κίνησης του τρόλεϊ αποτελείται συνήθως από μια μονάδα κίνησης, η οποία μπορεί να είναι ηλεκτρική ή μερικές φορές χειροκίνητη, ανάλογα με το σχεδιασμό του γερανού.

Οι τροχοί ή οι κύλινδροι που είναι τοποθετημένοι στο τρόλεϊ του επιτρέπουν να κινείται κατά μήκος της ράγας ή της δοκού με ελάχιστη τριβή.

Οι κινητήρες και τα γρανάζια χρησιμοποιούνται συνήθως για την οδήγηση του τρόλεϊ, παρέχοντας ελεγχόμενη επιτάχυνση και επιβράδυνση για την αποφυγή ξαφνικών κινήσεων που θα μπορούσαν ενδεχομένως να βλάψουν τον εξοπλισμό ή να δημιουργήσουν κινδύνους για την ασφάλεια.

5. Ασφάλεια και Έλεγχος

Οι προηγμένοι μηχανισμοί κίνησης τρόλεϊ περιλαμβάνουν χαρακτηριστικά ασφαλείας, όπως διακόπτες ορίου, που σταματούν το καρότσι στο τέλος της διαδρομής του για να το αποτρέψουν από την έξοδο από την πίστα.

Τα σύγχρονα συστήματα μπορεί επίσης να διαθέτουν αισθητήρες ή αυτοματοποιημένους μηχανισμούς ελέγχου που ενισχύουν την ασφάλεια ανιχνεύοντας εμπόδια και αυτόματα σταματώντας ή επιβραδύνοντας την κίνηση.

6. Συντονισμός με άλλες κινήσεις γερανών

Η κίνηση του καροτσιού συντονίζεται με τον μηχανισμό ανύψωσης και την κίνηση της δοκού γερανού (εάν υπάρχει) για αποτελεσματική, τρισδιάστατη-λειτουργία (δηλαδή, πάνω/κάτω, εμπρός/πίσω και κινήσεις από το πλάι-προς-στο πλάι).

6.Τροχός γερανού

1) Λειτουργία τροχών

Οι τροχοί του γερανού έχουν σχεδιαστεί για να υποστηρίζουν το φορτίο της δομής του γερανού γερανού και να διευκολύνουν την ομαλή κίνησή του στις ράγες. Διαδραματίζουν καθοριστικό ρόλο στη διασφάλιση ότι ο γερανός λειτουργεί με σταθερότητα και ακρίβεια.

2) Απαιτήσεις σχεδιασμού

Οι τροχοί έχουν συνήθως μια φλάντζα στο πλάι για να τους κρατά στη ράγα, αποτρέποντας τον εκτροχιασμό. Ορισμένοι τροχοί έχουν σχεδιαστεί με κωνικό προφίλ για να προσαρμόζονται στη φθορά και να διατηρούν τη σταθερότητα με την πάροδο του χρόνου. Αυτοί οι τροχοί κατασκευάζονται συνήθως από υλικά υψηλής- αντοχής, όπως σφυρήλατο χάλυβα ή χυτό χάλυβα για να χειρίζονται τα βαριά φορτία και τις καταπονήσεις που συναντώνται κατά τη λειτουργία. Η επιφάνεια μπορεί να σκληρυνθεί ή να υποστεί επεξεργασία για να βελτιωθεί η αντοχή στη φθορά και η ανθεκτικότητα.

7. Γάντζος γερανού

1)Ένας γάντζος γερανού που χρησιμοποιείται σε γερανογέφυρα εσωτερικού χώρου είναι ένα βασικό εξάρτημα σχεδιασμένο για την ανύψωση και τη μεταφορά φορτίων. Το άγκιστρο γερανού είναι προσαρτημένο στον μηχανισμό ανύψωσης του γερανού γερανού, επιτρέποντάς του να ανυψώνει και να μετακινεί βαριά αντικείμενα. Χαρακτηρίζεται συνήθως από ένα στιβαρό, υψηλής{3}αντοχής τη μέγιστη αντοχή crane crane. έχουν σχεδιαστεί με μάνδαλο ασφαλείας ή μηχανισμό για να ασφαλίζει το φορτίο κατά την ανύψωση και να αποτρέπει την τυχαία απομάκρυνση.

2) Προδιαγραφές:

Χωρητικότητα φορτίου: Διαφέρει ανάλογα με το σχεδιασμό του γερανού, από αρκετές εκατοντάδες κιλά έως δεκάδες τόνους.

Υλικό: Τυπικά σφυρηλατημένος ή χυτός χάλυβας με υψηλή αντοχή εφελκυσμού για αντοχή στην κάμψη και το σπάσιμο.

Χαρακτηριστικά ασφαλείας: Τα μάνδαλα ή τα άγκιστρα ασφαλείας είναι ενσωματωμένα για την αποφυγή τυχαίας απελευθέρωσης και ενδέχεται να περιλαμβάνουν χαρακτηριστικά όπως πείρους ασφάλισης ή χειροκίνητους/αυτόματους μηχανισμούς.

Μοτέρ

1) Ο κινητήρας ενός γερανογέφυρου εσωτερικού χώρου είναι ένα κρίσιμο εξάρτημα για τη λειτουργία του. Παρέχει την απαραίτητη ισχύ για τη μετακίνηση του ανυψωτικού, του τρόλεϊ και της γέφυρας του γερανού κατά μήκος των αντίστοιχων τροχιών τους. Η επιλογή του κινητήρα εξαρτάται από πολλούς παράγοντες, όπως η χωρητικότητα φορτίου του γερανού, οι απαιτήσεις ταχύτητας και οι ιδιαιτερότητες της εφαρμογής.

2) Ο κινητήρας πρέπει να είναι αρκετά ισχυρός ώστε να χειρίζεται το μέγιστο φορτίο του γερανού και να παρέχει επαρκή ροπή για ανύψωση και οριζόντια κίνηση. Οι συνήθεις ονομασίες ισχύος κυμαίνονται από μερικά κιλοβάτ (kW) έως αρκετές εκατοντάδες kW, ανάλογα με το μέγεθος και την χωρητικότητα του γερανού. Οι κινητήρες συνήθως διαθέτουν ενσωματωμένα-συστήματα πέδησης και για να αποτρέψουν την πτώση της ισχύος κατά τη διάρκεια της ανύψωσης κοπή. Ηλεκτρομαγνητικά φρένα ή μηχανικά φρένα χρησιμοποιούνται συχνά για τη στερέωση του κινητήρα όταν σταματά.

3) Οι κινητήρες μπορούν να εξοπλιστούν με μεταβλητές συχνότητες (VFD) για να επιτρέπουν τον ρυθμιζόμενο έλεγχο της ταχύτητας. Αυτό είναι χρήσιμο για τη λεπτή ρύθμιση των ανυψωτικών λειτουργιών-και τη διασφάλιση ομαλών εκκινήσεων και στάσεων. Για ακριβείς κινήσεις, ορισμένοι γερανοί γερανού χρησιμοποιούν κινητήρες διπλής-ταχύτητας, επιτρέποντας τη λειτουργία τόσο χαμηλής όσο και υψηλής

Η τακτική επιθεώρηση και η συντήρηση είναι απαραίτητες για την παράταση της διάρκειας ζωής του κινητήρα και την αποφυγή δαπανηρών βλαβών.

.

Σύστημα συναγερμού ήχου και φωτός & διακόπτης ορίου

1) Σύστημα συναγερμού ήχου και φωτός

Ένα σύστημα συναγερμού ήχου και φωτός για γερανογέφυρα εσωτερικού χώρου έχει σχεδιαστεί για να βελτιώνει την ασφάλεια παρέχοντας οπτικές και ηχητικές προειδοποιήσεις στους χειριστές και το προσωπικό που βρίσκονται στην περιοχή. Αυτό το σύστημα βοηθά στην αποφυγή ατυχημάτων ειδοποιώντας τους ανθρώπους όταν ο γερανός χρησιμοποιείται ή πλησιάζει σε κρίσιμα σημεία λειτουργίας.

Ηχητικός συναγερμός (κόρνα ή σειρήνα): Τύποι: Ηλεκτρικές κόρνες, σειρήνες ή βομβητές. Σκοπός: Παροχή ηχητικής προειδοποίησης όταν ο γερανός λειτουργεί, κινείται ή πλησιάζει σε επικίνδυνη περιοχή.

Ένταση: Πρέπει να είναι αρκετά δυνατή ώστε να ακούγεται από τον θόρυβο του περιβάλλοντος στο χώρο εργασίας, αλλά όχι τόσο δυνατή ώστε να προκαλεί βλάβη ή ενόχληση στην ακοή.

2) Διακόπτης ορίου

Ένας οριακός διακόπτης σε έναν εσωτερικό γερανό γερανού είναι μια συσκευή ασφαλείας που χρησιμοποιείται για τον έλεγχο και τον περιορισμό της κίνησης του ανυψωτικού, του τρόλεϊ ή της γέφυρας του γερανού. Εξασφαλίζει ότι ο γερανός λειτουργεί εντός καθορισμένων ασφαλών ορίων και αποτρέπει τα υπερβολικά ταξίδια-που θα μπορούσαν να προκαλέσουν βλάβη στον εξοπλισμό, να προκαλέσουν λειτουργικές δυσλειτουργίες ή να δημιουργήσουν κινδύνους για την ασφάλεια του προσωπικού και του άλλου εξοπλισμού στην περιοχή.

Βασικές λειτουργίες ενός διακόπτη ορίου σε έναν εσωτερικό γερανό:

Πάνω-Προστασία ταξιδιού: Σταματά την κίνηση του γερανού όταν φτάσει στο μέγιστο επιτρεπόμενο όριο διαδρομής, εμποδίζοντας τον γερανό να μετακινηθεί πέρα ​​από τα σχεδιαστικά του όρια.

Ανατροφοδότηση θέσης: Παρέχει ανατροφοδότηση στο σύστημα ελέγχου για να υποδείξει την τρέχουσα θέση των εξαρτημάτων του γερανού, όπως το ανυψωτικό ή το τρόλεϊ.

Διακοπή έκτακτης ανάγκης: Λειτουργεί ως στάση έκτακτης ανάγκης για να διακόψετε την κίνηση σε περίπτωση δυσλειτουργίας, συμβάλλοντας στην αποφυγή ατυχημάτων και ζημιών.

10.Συσκευές Ασφαλείας

1) 1. Προστασία υπερφόρτωσης

Περιοριστές υπερφόρτωσης: Αυτές οι συσκευές εμποδίζουν τον γερανό να σηκώνει βάρη που υπερβαίνουν την ονομαστική του ικανότητα, διασφαλίζοντας ότι ο γερανός λειτουργεί εντός ασφαλών ορίων.

Load Cells: Εγκατεστημένα για την παρακολούθηση και τη μέτρηση του βάρους του φορτίου που ανυψώνεται και την ενεργοποίηση συναγερμών ή τερματισμού λειτουργίας όταν ανιχνεύεται υπερφόρτωση.

2. Κουμπί διακοπής έκτακτης ανάγκης

Διακόπτης διακοπής έκτακτης ανάγκης: Παρέχει έναν γρήγορο τρόπο διακοπής της κίνησης του γερανού σε περίπτωση έκτακτης ανάγκης, αποτρέποντας πιθανά ατυχήματα και ζημιές.

3. Αντι-Συστήματα σύγκρουσης

Αισθητήρες προφυλακτήρα: Αυτοί οι αισθητήρες εντοπίζουν κοντινά αντικείμενα ή κατασκευές και ενεργοποιούν έναν μηχανισμό πέδησης για την αποφυγή συγκρούσεων.

Αισθητήρες εγγύτητας: Βοηθούν στην ανίχνευση εάν ο γερανός πλησιάζει σε επικίνδυνη περιοχή και αποτρέπει την κίνηση όταν δεν είναι ασφαλής.

4. Διακόπτες ορίων

Τέλος-των-Διακόπτες ορίων ταξιδιού: Σταματήστε αυτόματα τον γερανό όταν φτάσει στο τέλος της διαδρομής του για να αποτρέψετε ζημιά στον γερανό ή στις γύρω κατασκευές.

Διακόπτες ορίου ύψους: Βεβαιωθείτε ότι το άγκιστρο ή το ανυψωτικό δεν μετακινείται πέρα ​​από ένα προκαθορισμένο ύψος, προστατεύοντας από την ανύψωση αντικειμένων πολύ ψηλά.

5. Συστήματα σήματος και προειδοποίησης

Προειδοποιητικά φώτα: Ειδοποιήστε το κοντινό προσωπικό όταν ο γερανός είναι σε λειτουργία.

Ακουστικοί συναγερμοί: Παράγουν ήχους που υποδεικνύουν πότε ο γερανός κινείται ή πλησιάζει σε μια περιοχή που απαιτεί προσοχή.

Συστήματα κόρνας και κουδουνιού: Χρησιμοποιούνται για τη σηματοδότηση χειριστών και κοντινών εργαζομένων στις κινήσεις του γερανού.

6. Τηλεχειριστήριο και κλειδαριές ασφαλείας

Ασύρματα τηλεχειριστήρια: Επιτρέπουν στους χειριστές να ελέγχουν τον γερανό από ασφαλή απόσταση.

Μηχανισμοί κλειδώματος ασφαλείας: Βεβαιωθείτε ότι ο γερανός δεν μπορεί να λειτουργήσει ακούσια ή από μη εξουσιοδοτημένο προσωπικό.

7. Αντι-Συσκευές Sway

Συστήματα αποτροπής ταλάντωσης: Ελαχιστοποιήστε την αιώρηση του φορτίου χρησιμοποιώντας αποσβεστήρες ή αλγόριθμους ελέγχου που σταθεροποιούν το φορτίο κατά την κίνηση.

8. Συστήματα Φρένων

Φρένα έκτακτης ανάγκης: Ενεργοποιείται αυτόματα σε περίπτωση διακοπής ρεύματος ή όταν απαιτείται ξαφνική διακοπή.

Χειροκίνητα φρένα: Χρησιμοποιούνται για πρόσθετο έλεγχο κατά την ακινητοποίηση ή την ασφάλιση του γερανού σε περιόδους που δεν-λειτουργούν.

11. Λειτουργία ελέγχου

1)1. Λειτουργία χειροκίνητου ελέγχου

Περιγραφή: Λειτουργεί από χειριστή γερανού χρησιμοποιώντας μενταγιόν χειρός ή joystick.

Χαρακτηριστικά: Ο χειριστής έχει άμεσο έλεγχο της κίνησης του γερανού, συμπεριλαμβανομένης της κίνησης του ανυψωτικού, του τρόλεϊ και του γερανού.

Θήκη χρήσης: Κατάλληλο για εργασίες που απαιτούν λεπτομερή χειρισμό και ρυθμίσεις, όπως ανύψωση ή μετακίνηση ευαίσθητων αντικειμένων.

2. Λειτουργία τηλεχειριστηρίου

Περιγραφή: Επιτρέπει στον χειριστή να ελέγχει τον γερανό χρησιμοποιώντας ασύρματο τηλεχειριστήριο.

Χαρακτηριστικά: Βελτιώνει την κινητικότητα του χειριστή, επιτρέποντάς του να διαχειρίζεται τον γερανό από απόσταση.

Περίπτωση χρήσης: Χρήσιμο για τη βελτίωση της ασφάλειας και της αποτελεσματικότητας σε περιβάλλοντα όπου ο χειριστής πρέπει να μετακινηθεί στην περιοχή του γερανού.

3. Λειτουργία αυτόματου ελέγχου

Περιγραφή: Ο γερανός λειτουργεί αυτόνομα βάσει προ-προγραμματισμένων ρυθμίσεων ή εντολών.

Χαρακτηριστικά: Περιλαμβάνει τη χρήση αισθητήρων, καμερών και λογισμικού που καθοδηγούν τον γερανό στις εργασίες του με ελάχιστη ανθρώπινη συνεισφορά.

Περίπτωση χρήσης: Ιδανικό για εργασίες υψηλής ακρίβειας- ή επαναλαμβανόμενες εργασίες όπου απαιτούνται με συνέπεια οι ίδιες κινήσεις.

4. Ημι-Λειτουργία αυτόματου ελέγχου

Περιγραφή: Συνδυάζει χειροκίνητη λειτουργία με αυτοματοποιημένες λειτουργίες.

Χαρακτηριστικά: Ο χειριστής μπορεί να εκκινήσει ή να καθοδηγήσει τον γερανό, αλλά βασίζεται σε αυτοματοποιημένα συστήματα για ορισμένες κινήσεις, όπως ρύθμιση θέσης ή ταχύτητας.

Περίπτωση χρήσης: Χρησιμοποιείται όταν οι χειριστές χρειάζονται βοήθεια με επαναλαμβανόμενες εργασίες αλλά εξακολουθούν να χρειάζονται επίβλεψη.

5. Λειτουργία ελέγχου χειριστηρίου ή πίνακα

Περιγραφή: Λειτουργεί με χρήση πίνακα ελέγχου ή joystick που διαχειρίζεται όλες τις λειτουργίες του γερανού.

Χαρακτηριστικά: Προσφέρει πιο ακριβή έλεγχο στις λειτουργίες του γερανού, που χρησιμοποιείται συχνά σε εφαρμογές που απαιτούν πολύπλοκες ή πολλαπλές{0}}κινήσεις.

Περίπτωση χρήσης: Συνήθης για γερανούς σε περιοχές όπου προτιμάται η χειροκίνητη λειτουργία αλλά απαιτεί πιο λεπτομερή-ρυθμισμένο έλεγχο.

12.Σκίτσο

Κύρια τεχνική

Υψηλή χωρητικότητα φορτίου

Οσχεδιασμός διπλής δοκούπροσφέρει ανώτερη αντοχή και επιτρέπει την ασφαλή ανύψωση τουβαριά υλικά κατασκευήςόπως προκατασκευασμένα τμήματα, χαλύβδινες δοκοί και μεγάλα μηχανικά εξαρτήματα.

Μεγάλο άνοιγμα και ύψος

Ιδανικό γιαευρεία εργοτάξιακαιψηλά φορτία, ειδικά στην κατασκευή γεφυρών, την κατασκευή εργοστασίων και τα έργα υποδομής.

Ευέλικτη Εγκατάσταση

Κάνειδεν απαιτούν δομικά στηρίγματα ή δοκούς διαδρόμου, καθιστώντας το ιδανικό γιαυπαίθριους και προσωρινούς χώρους.

Μπορεί να εγκατασταθεί σεράγεςή εξοπλισμένο μεελαστικά από καουτσούκγια κινητικότητα.

Ευρεία Κάλυψη Χώρου Εργασίας

Κινείται σε όλο το μήκος μιας τοποθεσίας μέσω σιδηροτροχιών εδάφους, ενώ το τρόλεϊ κινείται σταυρωτά κατά μήκος των δοκών, καλύπτονταςμεγάλος φάκελος εργασίας.

Ανθεκτικό και ανθεκτικό στις καιρικές συνθήκες-

Χτισμένο για λειτουργίασκληρές εξωτερικές συνθήκες, συμπεριλαμβανομένης της έκθεσης σε σκόνη, υγρασία, άνεμο και μεταβλητές θερμοκρασίες.

Βελτιωμένη αποτελεσματικότητα

Λαβέςβαριές και επαναλαμβανόμενες εργασίες ανύψωσηςπιο γρήγορα από τους κινητούς γερανούς ή τη χειρωνακτική εργασία.

Αυξάνει το εργοτάξιοπαραγωγικότητακαι μειώνειχρόνος αργίας.

Κόστος-Αποτελεσματικό για μακροπρόθεσμα- έργα

Ιδανικό για έργα που απαιτούν επαναλαμβανόμενη ανύψωση βαρέων βαρών σε μεγάλες περιοχές (π.χ.κτίριο γέφυρας, προκατασκευασμένες αυλές από σκυρόδεμα).

Χαμηλότερο κόστος λειτουργίας και συντήρησης σε σύγκριση με τους γερανούς πύργου για παρόμοιες εργασίες.

Πολλαπλές επιλογές ελέγχου

Μπορεί να λειτουργήσει μέσωτηλεχειριστήριο, καμπίνα του χειριστή, ήαυτόματα συστήματα, αυξάνοντας την ευελιξία και την ασφάλεια.

Σταθερή και ασφαλής λειτουργία

Η διπλή δοκός και η δομή του σκελετού εξασφαλίζειελάχιστη ταλάντευση, καλύτερακατανομή φορτίου, και υψηλότεραδομική σταθερότητα.

Περιλαμβάνειδιακόπτες ορίου, προστασία υπερφόρτωσης, καιδιακοπή έκτακτης ανάγκηςσυστήματα.

Προσαρμόσιμο για διαφορετικές εργασίες

Μπορεί να εξοπλιστεί μεαγκίστρια, διασκορπιστές, ήσφεντόνεςγια διάφορα κατασκευαστικά στοιχεία.

Χρήσιμο και για τα δύομεταφορά υλικώνκαιτοποθέτηση εξαρτημάτων.

1. Κατασκευή και συναρμολόγηση:

Εγκαταστάσεις Παραγωγής: Οι γερανοί εσωτερικού χώρου διευκολύνουν την κίνηση βαρέων εξαρτημάτων και εξαρτημάτων κατά τη διάρκεια των διαδικασιών παραγωγής και συναρμολόγησης.

Γραμμές συναρμολόγησης: Μπορούν να μεταφέρουν εξαρτήματα μεταξύ διαφορετικών τμημάτων μιας γραμμής συναρμολόγησης αποτελεσματικά, βελτιώνοντας την παραγωγικότητα.

2. Αποθήκευση και αποθήκευση:

Διαχείριση αποθεμάτων: Χρησιμοποιείται για τη μετακίνηση και την οργάνωση βαρέων ή ογκωδών αντικειμένων μέσα σε μια αποθήκη, μεγιστοποιώντας το χώρο και βελτιστοποιώντας τη ροή εργασίας.

Φόρτωση και εκφόρτωση: Οι γερανογέφυρες βοηθούν στη φόρτωση και εκφόρτωση υλικών από φορτηγά ή χώρους αποθήκευσης.

3. Συντήρηση και επισκευή:

Συντήρηση βαρέως εξοπλισμού: Σε καταστήματα συντήρησης ή κέντρα σέρβις, χρησιμοποιούνται για την ανύψωση και τον ελιγμό βαρέων μηχανημάτων ή εξαρτημάτων για επισκευές.

Χειρισμός εξαρτημάτων: Βοηθούν στη μετακίνηση μεγάλων εξαρτημάτων, όπως κινητήρες ή μηχανικά συγκροτήματα, προς και από τους χώρους συντήρησης.

4. Κατασκευή:

Οικοδομικά Έργα: Ιδανικό για εσωτερικά εργοτάξια όπου απαιτείται ανύψωση βαρέων οικοδομικών υλικών, εξοπλισμού ή προκατασκευασμένων τμημάτων.

Αποθήκευση Υλικών: Βοηθήστε στην οργάνωση οικοδομικών υλικών και εργαλείων σε περιορισμένο χώρο.

5. Αποστολή και συσκευασία:

Υποστήριξη Γραμμής Παραγωγής: Στις εγκαταστάσεις συσκευασίας, οι γερανοί σκελετού εσωτερικού χώρου χρησιμοποιούνται για τη μεταφορά βαρέων συσκευασιών ή εμπορευματοκιβωτίων σε χώρους αποστολής.

Προσαρμοσμένος χειρισμός: Μπορούν να διαμορφωθούν για να χειρίζονται συγκεκριμένα πακέτα ή προϊόντα με εξειδικευμένα συνημμένα.

6. Βιομηχανικές εγκαταστάσεις και εργοστάσια:

Βαριά βιομηχανία: Κοινή σε εργοστάσια που ασχολούνται με χάλυβα, μέταλλα, μηχανήματα ή οποιαδήποτε βαριά βιομηχανικά προϊόντα.

Ποιοτικός έλεγχος και επιθεώρηση: Χρησιμοποιείται για τη μεταφορά μεγάλων αντικειμένων σε διαφορετικές περιοχές για επιθεώρηση ή δοκιμή.

Γερανόςπαραγωγή διαδικασία

1.1. Σχεδιασμός και Προγραμματισμός

Αρχική Σχεδίαση: Οι μηχανικοί δημιουργούν ένα σχέδιο με βάση προδιαγραφές, όπως ικανότητα φόρτωσης, άνοιγμα, ύψος ανύψωσης και περιβάλλον χρήσης.

Δομική Ανάλυση: Χρησιμοποιούνται εργαλεία λογισμικού και χειροκίνητοι υπολογισμοί για να διασφαλιστεί ότι ο γερανός μπορεί να χειριστεί το αναμενόμενο φορτίο και τις συνθήκες λειτουργίας.

Bill of Materials (BOM): Ετοιμάζεται μια ολοκληρωμένη λίστα όλων των απαιτούμενων υλικών για τη διευκόλυνση της προμήθειας και του προγραμματισμού.

2. Προετοιμασία υλικού

Επιλογή: Για τα κύρια δομικά στοιχεία επιλέγεται χάλυβας ποιότητας, συνήθως χαμηλών-ανθρακούχων ή κραματοποιημένου χάλυβα.

Κοπή και διαμόρφωση: Τα υλικά κόβονται και διαμορφώνονται σύμφωνα με τις προδιαγραφές σχεδιασμού χρησιμοποιώντας μηχανές CNC, κόπτες λέιζερ ή άλλα εργαλεία ακριβείας.

3. Συγκόλληση και Συναρμολόγηση

Συναρμολόγηση πλαισίου: Το κύριο πλαίσιο είναι συγκολλημένο μεταξύ τους. Αυτό περιλαμβάνει τη δομή του σκελετού, τις εγκάρσιες δοκούς και τις ακραίες δοκούς.

Ενισχύσεις: Πρόσθετα στηρίγματα ή ενισχυτικά συγκολλούνται όπως απαιτείται για να διασφαλιστεί η σταθερότητα.

Επιθεώρηση: Οι συγκολλήσεις επιθεωρούνται οπτικά και με τη χρήση μη-μη καταστροφικών μεθόδων, όπως δοκιμές υπερήχων ή ακτίνων Χ-για τον έλεγχο για ελαττώματα.

4. Μηχανική και Εργασίες Ακριβείας

Διάτρηση και τρύπημα: Τρύπες για μπουλόνια και άλλα στοιχεία στερέωσης ανοίγονται και χτυπούνται.

Τρίψιμο και φινίρισμα: Τυχόν τραχιές άκρες λειαίνονται για να διασφαλιστεί η ασφάλεια και η σωστή εφαρμογή.

Τοποθέτηση ακριβείας: Εξαρτήματα όπως τροχοί, άξονες και μηχανισμοί ανύψωσης συναρμολογούνται και ελέγχονται για σωστή ευθυγράμμιση και εφαρμογή.

5. Εγκατάσταση Ηλεκτρολογικών Συστημάτων και Συστημάτων Ελέγχου

Καλωδίωση: Η ηλεκτρική καλωδίωση εγκαθίσταται για την τροφοδοσία του ανυψωτικού, των κινητήρων και των πινάκων ελέγχου.

Συστήματα ελέγχου: Το σύστημα ελέγχου του γερανού, συμπεριλαμβανομένων των κρεμαστών ελεγκτών, των τηλεχειριστηρίων και των κλειδαριών ασφαλείας, είναι τοποθετημένο και ενσωματωμένο.

Δοκιμή: Το ηλεκτρικό σύστημα ελέγχεται για να διασφαλιστεί ότι δεν υπάρχουν σφάλματα και ότι όλα τα εξαρτήματα λειτουργούν σωστά.

6. Εγκατάσταση Ανυψωτικού Μηχανισμού και Ανυψωτικού

Συγκρότημα ανύψωσης: Το ανυψωτικό είναι τοποθετημένο στην κύρια κατασκευή του γερανού.

Σύστημα μετάδοσης κίνησης: Το σύστημα μετάδοσης κίνησης, το οποίο περιλαμβάνει κινητήρες και κιβώτια ταχυτήτων, είναι εγκατεστημένο και ευθυγραμμισμένο.

Δοκιμαστικές διαδρομές: Οι αρχικές δοκιμές πραγματοποιούνται για να ελεγχθεί η λειτουργία του ανυψωτικού και να διασφαλιστεί η ομαλή κίνηση χωρίς ανωμαλίες.

7. Επεξεργασία Επιφανειών

Καθαρισμός: Ολόκληρος ο γερανός καθαρίζεται από τυχόν υπολείμματα ή υπολείμματα.

Βαφή/Επίστρωση: Ο γερανός βάφεται ή επικαλύπτεται με προστατευτικό στρώμα για την αποφυγή σκουριάς και διάβρωσης. Αυτό μπορεί να περιλαμβάνει αστάρια και top coats.

Ωρίμανση: Η επίστρωση ωριμάζει με τη χρήση θερμότητας εάν απαιτείται, για ενίσχυση της ανθεκτικότητας.

8. Τελική Συναρμολόγηση και Ένταξη

Συναρμολόγηση εξαρτημάτων: Τα τελικά εξαρτήματα όπως προφυλακτήρες, διακόπτες ορίου και χαρακτηριστικά ασφαλείας είναι προσαρτημένα.

Ενοποίηση συστήματος: Όλα τα εξαρτήματα, συμπεριλαμβανομένων των ηλεκτρικών και μηχανικών συστημάτων, είναι συνδεδεμένα και-ελέγχονται διπλά για συμβατότητα.

Βαθμονόμηση: Τα συστήματα ελέγχου του γερανού είναι βαθμονομημένα για ισορροπία φορτίου και ακρίβεια.

9. Δοκιμές και Διασφάλιση Ποιότητας

Δοκιμή στατικού φορτίου: Ο γερανός δοκιμάζεται υπό στατικό φορτίο, που είναι συνήθως η μέγιστη ονομαστική χωρητικότητά του, για να διασφαλιστεί ότι μπορεί να χειριστεί το βάρος χωρίς προβλήματα.

Δοκιμή δυναμικού φορτίου: Ο γερανός λειτουργεί υπό δυναμικές συνθήκες, ανυψώνοντας και μετακινώντας φορτία για να διασφαλιστεί η ομαλή απόδοση.

Έλεγχοι ασφαλείας: Τα χαρακτηριστικά ασφαλείας, όπως οι στάσεις έκτακτης ανάγκης και οι διακόπτες ορίου, επαληθεύονται.

Τελική επιθεώρηση: Ολόκληρο το σύστημα υποβάλλεται σε ενδελεχή επιθεώρηση, συμπεριλαμβανομένων μηχανικών, ηλεκτρικών και ελέγχων ασφαλείας.

10. Τεκμηρίωση και παράδοση

Πιστοποίηση: Ο γερανός είναι πιστοποιημένος για να πληροί τα τοπικά και διεθνή πρότυπα ασφαλείας.

Εγχειρίδια και τεκμηρίωση: Συντάσσονται εγχειρίδια χρήστη, οδηγοί συντήρησης και πιστοποιητικά συμμόρφωσης.

Παράδοση: Ο γερανός παραδίδεται επίσημα στον πελάτη, συμπεριλαμβανομένης της εκπαίδευσης σχετικά με τη χρήση και τη συντήρησή του.

11. Αποστολή και εγκατάσταση

Αποσυναρμολόγηση (αν χρειάζεται): Τα εξαρτήματα αποσυναρμολογούνται για μεταφορά εάν ο γερανός είναι πολύ μεγάλος.

Συσκευασία: Τα εξαρτήματα είναι συσκευασμένα με ασφάλεια για την αποφυγή ζημιών κατά τη μεταφορά.

Στο{0}}Εγκατάσταση στο χώρο: Ο γερανός συναρμολογείται και εγκαθίσταται στην τοποθεσία του πελάτη, με τους τελικούς ελέγχους που πραγματοποιούνται για να διασφαλιστεί ότι είναι έτοιμος για χρήση.

Αυτή η διαδικασία διασφαλίζει ότι οι γερανογέφυρες εσωτερικού χώρου κατασκευάζονται για να είναι ασφαλείς, αξιόπιστοι και να πληρούν τις απαιτούμενες προδιαγραφές απόδοσης για βιομηχανικές εφαρμογές.

Προβολή εργαστηρίου:

Η εταιρεία έχει εγκαταστήσει μια έξυπνη πλατφόρμα διαχείρισης εξοπλισμού, και έχει εγκαταστήσει 310 σετ (σετ) ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σετ (σετ) και το ποσοστό δικτύωσης του εξοπλισμού θα φτάσει το 95%. 32 έχουν τεθεί σε χρήση γραμμές συγκόλλησης, έχουν προγραμματιστεί να εγκατασταθούν 50 και το ποσοστό αυτοματισμού ολόκληρης της σειράς προϊόντων έχει φτάσει το 85%.
