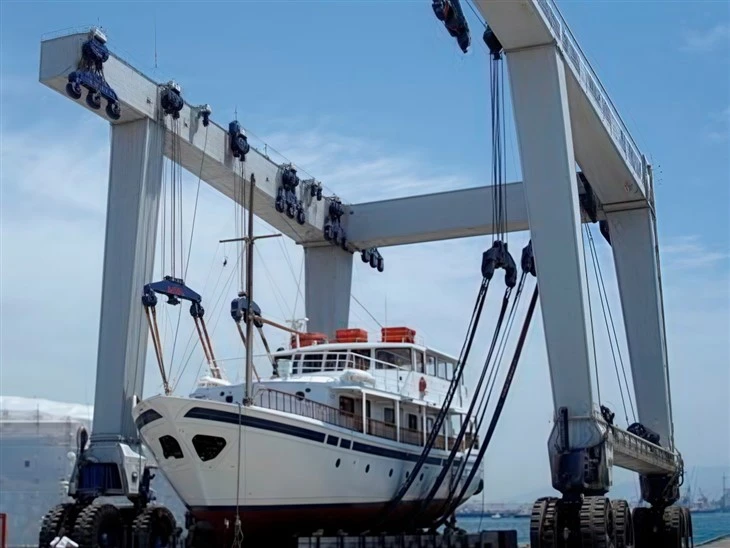

Ανελκυστήρα θαλάσσιου ταξιδιού

Ο ανελκυστήρας θαλάσσιων ταξιδιών είναι ένα εξειδικευμένο κομμάτι εξοπλισμού που χρησιμοποιείται σε μαρίνες, βάρκες και ναυπηγεία για την ανύψωση σκάφους και τα σκάφη από το νερό για συντήρηση, αποθήκευση ή μεταφορά. Σε αντίθεση με τους παραδοσιακούς ανελκυστήρες ή γερανούς, ένας ανελκυστήρας ταξιδιού είναι κινητός και μπορεί να μετακινήσει σκάφη οριζόντια μετά την ανύψωση τους.

Βασικά χαρακτηριστικά ενός θαλάσσιου ταξιδιού ανελκυστήρα:
Ανυψωτική χωρητικότητα - Κυμαίνεται από μερικούς τόνους για μικρά σκάφη σε πάνω από 1, 000 τόνους για μεγάλα γιοτ και πλοία.

Ρυθμιζόμενοι ιμάντες ή ιμάντες - που χρησιμοποιούνται για να λύσουν το κύτος με ασφάλεια κατά τη διάρκεια της ανύψωσης.

Κινητικότητα - τρέχει σε ελαστικά ή ράγες από καουτσούκ, επιτρέποντας στον ανελκυστήρα να μετακινεί σκάφη από το νερό σε χώρους αποθήκευσης ή σε κόλπους.

Υδραυλική ή ηλεκτρική λειτουργία - Οι σύγχρονοι ανελκυστήρες ταξιδιού χρησιμοποιούν υδραυλικά συστήματα για ομαλή και ελεγχόμενη ανύψωση.

Σχεδιασμός ευρείας διάρκειας - Επιτρέπει στον ανελκυστήρα να περιπλανηθεί αποβάθρες και χώρους αποθήκευσης σκαφών.

.





Σύγκριση με άλλες λύσεις ανύψωσης θαλάσσιων

Χαρακτηριστικό	Μικρός γερανός σκάφους	Αναβάτης ταξιδιού	Περονοφόρο ανυψωτικό (θαλάσσιο)
Κινητικότητα	Φορητό, μερικοί τροχοί	Σταθερό ή σιδηροδρομικό τοποθετημένο	Πολύ κινητό
Ικανότητα	1-20 τόνοι	10 - 100+ τόνοι	2-10 τόνοι
Καλύτερος για	Μικρά σκάφη, ναυπηγεία DIY	Μεγάλες μαρίνες	Ελαφριά βάρκα
Κόστος	Χαμηλότερος	Άνω	Μέτριος



Ικανότητα ανύψωσης 1 - 20 τόνοι
Span (πλάτος) 3 - 12 μέτρα (ρυθμιζόμενο)
Ύψος ανύψωσης 3 - 10 μετρητές
Εργατική τάξη Α 3- a5 (ελαφρύ έως μεσαίο καθήκον)
Η ταχύτητα ανύψωσης 0. 5 - 8 m\/min (μεταβλητή)
Κύριος τύπος δέσμης Μονής\/διπλής δοκού (τύπος κουτιού)
Τροφοδοσία 220V\/380V 3- φάση ή χειροκίνητο
Λειτουργία ελέγχου μενταγιόν\/ασύρματο τηλεχειριστήριο
Ανυψωτικός τύπος ανυψωτής ηλεκτρικής αλυσίδας\/ανελκυστήρα σχοινιού
Travel Drive Manual Push ή Motorized
Προστασία διάβρωσης Γαλβανισμένη ή θαλάσσια βαφή
Αντίσταση ανέμου μέχρι την κλίμακα Beaufort 6 (για υπαίθρια χρήση)
Λειτουργική θερμοκρασία -20 βαθμός σε +50 βαθμό







Ο ανελκυστήρας ταξιδιού είναι ένα εξειδικευμένο κομμάτι εξοπλισμού που χρησιμοποιείται σε μαρίνες και βάρκες για την ανύψωση, τη μεταφορά και τα σκάφη εκτόξευσης. Εδώ είναι τα βασικά συστατικά ενός θαλάσσιου ανελκυστήρα ταξιδιού:

1. Κύριο πλαίσιο (Gantry)
Το κύριο δομικό συστατικό που καλύπτει το πλάτος του σκάφους.

Κατασκευασμένο από χάλυβα βαρέως τύπου για την υποστήριξη μεγάλων φορτίων.

Περιλαμβάνει κατακόρυφα πόδια και οριζόντια διασταύρωση.

2. Λύσεις ανύψωσης (Slings)
Βαρύ νάιλον ή ιμάντες πολυεστέρα που λώνουν το σκάφος.

Ρυθμιζόμενο για να ταιριάζει σε διαφορετικά σχήματα και μεγέθη κύτους.

Ορισμένα συστήματα χρησιμοποιούν ράβδους διανομής για να αποτρέψουν τη ζημιά του κύτους.



3. Μηχανισμός ανύψωσης
Ηλεκτρικά ή υδραυλικά βαρούλκα που αυξάνουν και μειώνουν τους ιμάντες.

Τυπικά διαθέτει πολλαπλούς κινητήρες για συγχρονισμένη ανύψωση.

4. ΣΥΣΤΗΜΑ ΤΡΟΛΕΚΙΝΗΣ & ΔΙΕΥΘΥΝΣΗΣ
Μετακινεί το σκάφος οριζόντια κατά μήκος του γερανού.

Που τροφοδοτείται με ηλεκτρικούς ή υδραυλικούς κινητήρες με τροχούς ή κομμάτια.





5. Τροχοί και ελαστικά (για κινητά ανελκυστήρες ταξιδιού)
Βαριά πνευματικά ή συμπαγή ελαστικά από καουτσούκ.

Επιτρέπει στον ανελκυστήρα ταξιδιού να μετακινεί σκάφη γύρω από την αυλή.

6. Υδραυλικό σύστημα
Εξουσίες ανύψωσης, μείωσης και κίνησης (εάν υδραυλικά).

Περιλαμβάνει αντλίες, κυλίνδρους, σωλήνες και βαλβίδες ελέγχου.

7. Πίνακας ελέγχου \/ καμπίνα χειριστή
Επιτρέπει στον χειριστή να ελέγχει την ανύψωση, τη μείωση και την κίνηση.

Μπορεί να περιλαμβάνει joysticks, κουμπιά και αποκοπές ασφαλείας.

8.
Επεκτείνετε βραχίονες για πρόσθετη σταθερότητα κατά την ανύψωση βαρέων φορτίων.

Βοηθά στην πρόληψη της ανατροπής κατά τη διάρκεια της λειτουργίας.

9. Χαρακτηριστικά ασφαλείας
Αισθητήρες φόρτωσης - Αποτροπή υπερφόρτωσης.

ΕΠΕΞΕΡΓΑΣΙΑ ΣΤΗΝ ΕΠΕΞΕΡΓΑΣΙΑ (E-STOP)-Σταματά τις λειτουργίες σε περίπτωση δυσλειτουργίας.

Βαλβίδες κατά της πτώσης-Αποτρέψτε την ξαφνική μείωση εάν εμφανιστεί υδραυλική ανεπάρκεια.

10. Πηγή τροφοδοσίας
Diesel Engine (για μονάδες αυτο-ισχύος).

Ηλεκτρικός κινητήρας (για στάσιμους ή πλέγμα ανελκυστήρες).

11.
Χρησιμοποιείται για τη διανομή της πίεσης του ιμάντα ομοιόμορφα σε ευρεία ή ευαίσθητα κύτη.

12. Τηλεχειριστήριο (προαιρετικό)
Ασύρματο τηλεχειριστήριο για ευκολότερους ελιγμούς σε σφιχτές χώρους.





2. Μηχανισμός ανύψωσης και ανύψωσης

Ένας ανελκυστήρας θαλάσσιων ταξιδιών είναι ένα εξειδικευμένο κομμάτι εξοπλισμού που χρησιμοποιείται σε μαρίνες, βάρκες και ναυπηγεία για την ανύψωση, τη μεταφορά και την έναρξη σκαφών και μικρά πλοία. Ο μηχανισμός ανύψωσης και ανύψωσης είναι ένα κρίσιμο συστατικό που εξασφαλίζει ασφαλή και αποτελεσματική χειρισμό των αγγείων. Παρακάτω είναι μια λεπτομερής κατανομή των βασικών στοιχείων και της λειτουργικότητάς της:

1. Κύρια στοιχεία ενός συστήματος ανύψωσης και ανύψωσης θαλάσσιου ταξιδιού
Α. Δομικό πλαίσιο
Gantry\/Frame: Η χαλύβδινη δομή εκτείνεται στο σκάφος, με πόδια που οδηγούν σε ράγες ή τροχούς για κινητικότητα.

Spreaders\/Arms: Ρυθμιζόμενα βραχίονα επεκτείνονται πάνω από το σκάφος για να τοποθετήσετε τις ιμάντες σωστά.

Β. Μηχανισμός ανύψωσης
Ανυψωτικά βαρούλκα: ηλεκτρικά ή υδραυλικά τροφοδοτημένα βαρούλκα ελέγχουν τα καλώδια ανύψωσης.

Συρματόσχοινα ή συνθετικές ιμάντες: καλώδια υψηλής αντοχής ή ιμάντες συνδέονται με τα σημεία ανύψωσης του σκάφους.

Sheaves\/τροχαλίες: καθοδηγήστε τα καλώδια ομαλά κατά τη διάρκεια της ανύψωσης και της μείωσης.

Γ. Σύστημα ισχύος
Υδραυλικό σύστημα: Οι περισσότεροι σύγχρονοι ανελκυστήρες χρησιμοποιούν υδραυλικούς κυλίνδρους για ομαλή, ελεγχόμενη ανύψωση.

Electric Motors: Οδηγήστε τις λειτουργίες των βαρώνο και των ταξιδιών (αν όχι πλήρως υδραυλικά).

Μονάδα ντίζελ\/ηλεκτρική ενέργεια: Παρέχει ενέργεια για λειτουργίες.

Δ. Έλεγχοι
Καμπίνα χειριστή ή τηλεχειριστήριο: επιτρέπει την ακριβή ελιγμό του ανελκυστήρα.

Σύστημα παρακολούθησης φόρτωσης: Εξασφαλίζει το βάρος είναι ομοιόμορφα κατανεμημένο και εντός χωρητικότητας.





2. Πώς λειτουργεί ο μηχανισμός ανύψωσης και ανύψωσης
Τοποθέτηση: Ο ανελκυστήρας ταξιδιού μετακινείται πάνω από το σκάφος (σε ράγες ή ελαστικά).

ΣΥΣΤΗΜΑΤΟΣ SLING: Οι ρυθμιζόμενες ιμάντες τοποθετούνται κάτω από το κύτος σε ενισχυμένα σημεία ανύψωσης.

Ανύψωση: Τα βαρούλκα σφίγγουν τις ιμάντες, διανέμοντας ομοιόμορφα το φορτίο πριν από την ανύψωση.

Μεταφορά: Μόλις ανυψωθεί, ο ανελκυστήρας ταξιδιού μετακινεί το σκάφος στην περιοχή αποθήκευσης ή εκτόξευσης.

Κάτω: Το σκάφος χαμηλώνει απαλά στο νερό ή σε ένα περίπτερο αποθήκευσης.







4. Προαιρετικά αξεσουάρ

1.
Χρησιμοποιείται για καλύτερη κατανομή βάρους κατά την ανύψωση ευρέων ή λεπτών κύτος.

Οι ρυθμιζόμενοι ιμάντες φιλοξενούν διαφορετικά πλάτη σκάφους.

Συχνά κατασκευασμένο από ανθεκτικό πολυεστέρα ή νάιλον με προστατευτικά μανίκια.

2. Υδραυλικοί ή σταθεροποιητές
Παρέχετε πρόσθετη σταθερότητα κατά την ανύψωση βαρέων ή μη ισορροπημένων φορτίων.

Χρήσιμο σε ανώμαλες συνθήκες εδάφους ή υψηλού χρόνου.

3. Σύστημα τηλεχειρισμού
Ασύρματα ή ενσύρματα τηλεχειριστήρια για ευκολία χειριστή.

Επιτρέπει ακριβή ελιγμό του ανελκυστήρα ταξιδιού.

4. Σύστημα κλίμακας (παρακολούθηση φόρτωσης)
Ολοκληρωμένες ψηφιακές κλίμακες για τη μέτρηση του βάρους του ανυψωμένου σκάφους.

Βοηθά στην πρόληψη της υπερφόρτωσης και εξασφαλίζει την ασφαλή ικανότητα ανύψωσης.

5. Cradles Boat \/ Custom Support Pads
Προσαρμόσιμα λίκνα για διαφορετικά σχήματα κύτους (π.χ. ιστιοπλοϊκά, powerboats, καταμαράν).

Γεμισμένες ή μη ολισθητικές επιφάνειες για την προστασία του κύτους.

6. Εκτεταμένα κιτ ύψους ή πλάτους
Επιτρέπει στον ανελκυστήρα ταξιδιού να χειρίζεται ψηλότερα ή ευρύτερα σκάφη (π.χ. ιστιοπλοΐα με υψηλούς ιστούς).

7. Συστήματα καθοδήγησης λέιζερ ή κάμερας
Βελτιώνει την ακρίβεια κατά την τοποθέτηση ιμάντων ή λίστρι.

Μειώνει τον κίνδυνο βλάβης του κύτους κατά τη διάρκεια της ανύψωσης.

8. Αυτο-ευθυγράμμιση ή περιστροφές ιμάντων
Προσαρμόστε αυτόματα στο σχήμα του σκάφους για ομοιόμορφη κατανομή βάρους.

9. Καλύμματα προστασίας καιρού
Προστατευτικά καλύμματα ή καλύμματα για σκάφη που αποθηκεύονται προσωρινά στον ανελκυστήρα.

10.
Επιτρέπει στον ανελκυστήρα ταξιδιού να μετακινεί ρυμουλκούμενα σκάφους μέσα και έξω από το νερό.

11. Συστήματα κατά του Sway
Μειώνει την κίνηση των σκαφών κατά τη διάρκεια της ανύψωσης και της μεταφοράς για πρόσθετη ασφάλεια.

12. Επιλογές ντίζελ ή ηλεκτρικής ενέργειας
Ορισμένοι ανελκυστήρες προσφέρουν εναλλακτικές πηγές ενέργειας (π.χ. ηλεκτρικά για εσωτερική χρήση, ντίζελ για υπαίθριες\/κινητές λειτουργίες).

13. Συστήματα διακοπής και ασφάλειας έκτακτης ανάγκης
Πρόσθετα φρένα ασφαλείας, συναγερμοί ή χαρακτηριστικά έκτακτης ανάγκης.



ΣΚΙΤΣΟ



Κύριος τεχνικός



Οι ανελκυστήρες θαλάσσιων ταξιδιών είναι απαραίτητες για τις βάρκες, τις μαρίνες και τις εγκαταστάσεις επισκευής, προσφέροντας έναν ευπροσάρμοστο και αποτελεσματικό τρόπο για να μετακινήσετε σκάφη μέσα και έξω από το νερό. Ακολουθούν μερικά βασικά πλεονεκτήματα της χρήσης ενός θαλάσσιου ανελκυστήρα:

1. Ευελιξία στο χειρισμό διαφορετικών μεγεθών σκάφους
Μπορεί να ανυψώσει ένα ευρύ φάσμα μεγεθών σκάφους (από μικρά αλιευτικά σκάφη σε μεγάλα γιοτ, συνήθως έως 1, 000 τόνους ανάλογα με το μοντέλο).

Οι ρυθμιζόμενες ράβδοι και οι ιμάντες διαμορφώνουν διάφορα σχήματα και πλάτη.

2. Κινητικότητα και ευελιξία
Οι ανελκυστήρες ταξιδιού λειτουργούν με ελαστικά ή ράγες από καουτσούκ, επιτρέποντας την εύκολη κίνηση γύρω από την αυλή.

Μπορούν να μεταφέρουν σκάφη σε γη σε αποθήκευση, περιοχές επισκευής ή ξηρά αποβάθρες.

Ιδανικό για εγκαταστάσεις με περιορισμένο χώρο ή χωρίς σταθερή υποδομή γερανού.

3. Απαλή και ασφαλής χειρισμό σκαφών
Χρησιμοποιεί μαλακές ιμάντες για να λυγίσει το κύτος, μειώνοντας το στρες σε σύγκριση με τους παραδοσιακούς ανελκυστήρες γερανού.

Παρέχει καλύτερη κατανομή βάρους, ελαχιστοποιώντας τον κίνδυνο βλάβης του κύτους.

4. Ταχύτερες λειτουργίες από τις παραδοσιακές μεθόδους
Ταχύτερα από τα σιδηροδρομικά συστήματα ή τα υδραυλικά ρυμουλκούμενα για εκτόξευση\/μεταφορά σκαφών.

Μειώνει το χρόνο διακοπής για τους ιδιοκτήτες σκαφών και αυξάνει την απόδοση του ναυπηγείου.

5.
Χαμηλότερο λειτουργικό κόστος σε σύγκριση με σταθερούς γερανούς ή ανελκυστήρες συγχρονισμού.

Απαιτεί ελάχιστη υποδομή (δεν χρειάζεται βαθιά κοιλώματα ή σύνθετα συστήματα).

6. Ασφαλής και σταθερή ανύψωση
Εξοπλισμένα με υδραυλικά μάρτυρα για ομαλή ανύψωση και μείωση.

Ορισμένα μοντέλα έχουν αυτοεξυπηρετούμενα χαρακτηριστικά για να διατηρήσουν το σκάφος ισορροπημένο.

7. Χρήση πολλαπλών χρήσεων
Μπορεί να χρησιμοποιηθεί για εκτόξευση, μεταφορά, μεταφορά και αποθήκευση σκαφών.

Χρήσιμο για τις εργασίες ανάκτησης σκάφους έκτακτης ανάγκης.

8. Μειωμένες περιβαλλοντικές επιπτώσεις
Ελαχιστοποιεί τη διαταραχή των ιζημάτων σε σύγκριση με τους ανελκυστήρες ταξιδιού που απαιτούν βυθισμένες ράγες.

Δεν υπάρχει ανάγκη για λίπος ή βαριά λίπανση, καθιστώντας το καθαρότερο για θαλάσσια περιβάλλοντα.

9. Προσαρμοστικότητα σε διαφορετικό έδαφος
Μπορεί να λειτουργεί σε επιφάνειες χαλικιών, σκυροδέματος ή άσφαλτου.

Ορισμένα μοντέλα είναι ικανά το Trough-Terrain για ναυπηγεία με ανομοιογενές έδαφος.

10. Αυξημένη χωρητικότητα αποθήκευσης
Επιτρέπει τη στοίβαξη ή τη σφιχτή αποθήκευση σκαφών, μεγιστοποιώντας το χώρο του ναυπηγείου.

Σύναψη
Οι θαλάσσιοι ανελκυστήρες ταξιδιού είναι μια αξιόπιστη, αποτελεσματική και οικονομικά αποδοτική λύση για το χειρισμό των σκαφών, καθιστώντας τους μια προτιμώμενη επιλογή για σύγχρονες μαρίνες, ναυπηγεία επισκευής και εγκαταστάσεις αποθήκευσης σκαφών. Η ευελιξία, η ασφάλεια και η ταχύτητα τους καθιστούν απαραίτητη στις θαλάσσιες επιχειρήσεις.



Ένας ανελκυστήρας θαλάσσιων ταξιδιών είναι ένα εξειδικευμένο κομμάτι εξοπλισμού που χρησιμοποιείται σε μαρίνες, βάρκες και ναυπηγεία για την ασφαλή ανύψωση, μεταφορά και εκτόξευση σκαφών και γιοτ. Αυτά τα συστήματα είναι απαραίτητα για τη συντήρηση των σκαφών, την αποθήκευση και τις εργασίες μεταφοράς. Παρακάτω είναι μια επισκόπηση των εφαρμογών, των χαρακτηριστικών και των παροχών τους:

Εφαρμογές θαλάσσιων ανελκυστήρων ταξιδιού
Boat Haul-Out & Launching

Χρησιμοποιείται για την ανύψωση των σκαφών από το νερό για ξηρή αποθήκευση, συντήρηση ή μεταφορά.

Ξεκινήστε με ασφάλεια τα σκάφη πίσω στο νερό.

Λειτουργίες μαρίνας και βάρκα

Βασικά για τη μετακίνηση σκαφών μεταξύ αποθήκευσης, χώρων εργασίας και αποβάθρων.

Διευκολύνει την αποτελεσματική διαχείριση του ναυπηγείου.

Μεταφορά και μετεγκατάσταση σκαφών

Μπορεί να μετακινήσει σκάφη πάνω από τη γη μέσα σε μια μαρίνα ή μεταξύ των κοντινών εγκαταστάσεων.

Ορισμένα μοντέλα είναι μεταφερόμενα για τη μετεγκατάσταση των σκαφών σε διαφορετικές τοποθεσίες.

Συντήρηση και επισκευή

Θέσεις σκάφους για καθαρισμό σκάφους, ζωγραφική, εργασία κινητήρα και άλλη συντήρηση.

Επιτρέπει την ασφαλή πρόσβαση στην κάτω πλευρά των πλοίων.

Διαχείριση αποθήκευσης σκαφών

Τοποθετεί σκάφη σε λίκνο ή ρυμουλκούμενα για μακροχρόνια ξηρή αποθήκευση.

Χρησιμοποιείται σε συστήματα αποθήκευσης rack (για μικρότερα σκάφη).

Ανάκτηση έκτακτης ανάγκης

Μπορεί να χρησιμοποιηθεί για τη διάσωση βυθισμένων ή κατεστραμμένων σκαφών.



Η διαδικασία παραγωγής ενός γερανού ανελκυστήρα θαλάσσιου σκάφους περιλαμβάνει διάφορα στάδια, από την επιλογή σχεδιασμού και υλικών έως κατασκευής, συναρμολόγησης, δοκιμών και τελικής παράδοσης. Παρακάτω είναι μια λεπτομερής κατανομή της τυπικής διαδικασίας παραγωγής:

1. Σχεδιασμός & Μηχανική
Ανάλυση απαιτήσεων: Προσδιορισμός της χωρητικότητας ανύψωσης (π.χ. 10T έως 500T), πλάτος, ύψος ανύψωσης και λειτουργίας (αντίσταση αλμυρού νερού κ.λπ.).

Μοντελοποίηση CAD: Χρησιμοποιήστε λογισμικό σχεδιασμού 3D (SolidWorks, AutoCAD κ.λπ.) για να δημιουργήσετε δομικά και μηχανικά σχέδια.

Δομικοί υπολογισμοί: Εξασφαλίστε τη χωρητικότητα, τη σταθερότητα και τη συμμόρφωση με τα πρότυπα μητρώου ISO, ABS, DNV ή LLOYD.

Σχεδιασμός ηλεκτρικού και υδραυλικού συστήματος: Συστήματα τροφοδοσίας, ελέγχους και μηχανισμούς ασφαλείας.

2. Προμήθεια υλικού
Επιλογή χάλυβα: Χάλυβα θαλάσσιας ποιότητας υψηλής ποιότητας (π.χ. ASTM A572) για αντίσταση στη διάβρωση.

Στοιχεία προμήθειας:

Υδραυλικοί κύλινδροι, κινητήρες και αντλίες.

Συρματόσχοινα, ψεύτικες και ανυψωτικές ιμάντες.

Ηλεκτρικά συστήματα (PLC, αισθητήρες, τηλεχειριστήρια).

Ελαστικά από καουτσούκ ή συστήματα τοποθετημένων σε σιδηροτροχιά για κινητικότητα.

3.
Α. Δομική κατασκευή
Κοπή: Κοπή πλάσματος\/λέιζερ για δοκούς και πλάκες από χάλυβα.

Συγκόλληση: Αυτοματοποιημένη και χειροκίνητη συγκόλληση (MIG\/TIG) για το κύριο πλαίσιο, τα πόδια και τις δοκούς διανομής.

Μη μηχανική κατεργασία: γεώτρηση ακριβείας και άλεση για οπές μπουλονιών και σημεία συναρμολόγησης.

Επιφανειακή επεξεργασία:

Sandblasting (πρότυπο SA 2,5).

Επικαλύσεις κατά του διάσημο (εποξειδικό εκκινητή + topcoat πολυουρεθάνης).

Β. Μηχανικό & υδραυλικό συγκρότημα
Εγκατάσταση κιβωτίου ταχυτήτων & βαρούλκου: Για μηχανισμούς ανύψωσης και ταξιδιού.

Ενσωμάτωση υδραυλικού συστήματος: Οι σωλήνες, οι βαλβίδες και οι κύλινδροι εγκαθίστανται.

Τοποθέτηση ελαστικών\/σιδηροδρομικών συστήματος: Ανάλογα με το μοντέλο (καουτσούκ με βάση ή σιδηροδρομική βάση).

Γ. Εγκατάσταση ηλεκτρικού και συστήματος ελέγχου
Καλωδίωση και αισθητήρες: Όρια διακόπτες, κύτταρα φόρτωσης και προστασία υπερφόρτωσης.

Πίνακας ελέγχου & απομακρυσμένο σύστημα: Δοκιμασμένο για ομαλή λειτουργία.

4. Έλεγχος ποιότητας και δοκιμή
NDT (μη καταστρεπτικές δοκιμές): επιθεωρήσεις συγκόλλησης υπερήχων\/ακτίνων Χ.

Δοκιμές φόρτωσης:

Στατική δοκιμή: 125% του SWL (ασφαλές φορτίο εργασίας).

Δυναμική δοκιμή: επιχειρησιακοί έλεγχοι σε πλήρη χωρητικότητα.

Δοκιμές λειτουργικότητας: Συστήματα ταξιδιού, ανύψωσης και έκτακτης ανάγκης.

5. Ζωγραφική και τελική συναρμολόγηση
Θαλάσσια ζωγραφική: Αντι-στροφές επικαλύψεις για περιβάλλοντα αλμυρού νερού.

Σημειώσεις επισήμανσης & ασφάλειας: SWL, προειδοποιήσεις και ετικέτες συμμόρφωσης.

6. Παράδοση και εγκατάσταση
Αποσυναρμολόγηση (αν χρειαστεί): Για μεγάλους γερανούς, τα εξαρτήματα αποστέλλονται ξεχωριστά.

Επιτόπιες συναρμολόγησης: Εποπτεύεται από μηχανικούς.

Εκπαίδευση χειριστή: Ασφάλεια και επιχειρησιακές κατευθυντήριες γραμμές.

Βασικά στοιχεία ενός γερανού ανελκυστήρα θαλάσσιου ταξιδιού
Κύρια δοκός & πόδια: Υποστηρίζει το φορτίο.

Μηχανισμός ανύψωσης: υδραυλικά ή ηλεκτρικά βαρούλκα με συρματόσχοινα.

Σύστημα ταξιδιού: τροχοί\/κομμάτια για κίνηση.

Σύστημα ελέγχου: καμπίνα ή απομακρυσμένο.

Συσκευές ασφαλείας: Προστασία υπερφόρτωσης, διακόπτες περιορισμού, φρένα έκτακτης ανάγκης.

Συμμόρφωση και πρότυπα
ISO 4301, ISO 9001 (Διαχείριση Ποιότητας)

ABS, DNV, GL (πιστοποίηση θαλάσσιων)

OSHA\/CE (Συμμόρφωση με την ασφάλεια)

Προβολή εργαστηρίου:

Η εταιρεία έχει εγκαταστήσει μια πλατφόρμα διαχείρισης ευφυούς εξοπλισμού και έχει εγκαταστήσει 310 σετ (σύνολα) των ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σύνολα (σύνολα) και ο ρυθμός δικτύωσης εξοπλισμού θα φθάσει το 95%. 32 γραμμές συγκόλλησης έχουν τεθεί σε χρήση, 50 προγραμματίζονται να εγκατασταθούν και ο ρυθμός αυτοματισμού ολόκληρης της σειράς προϊόντων έχει φτάσει το 85%.
