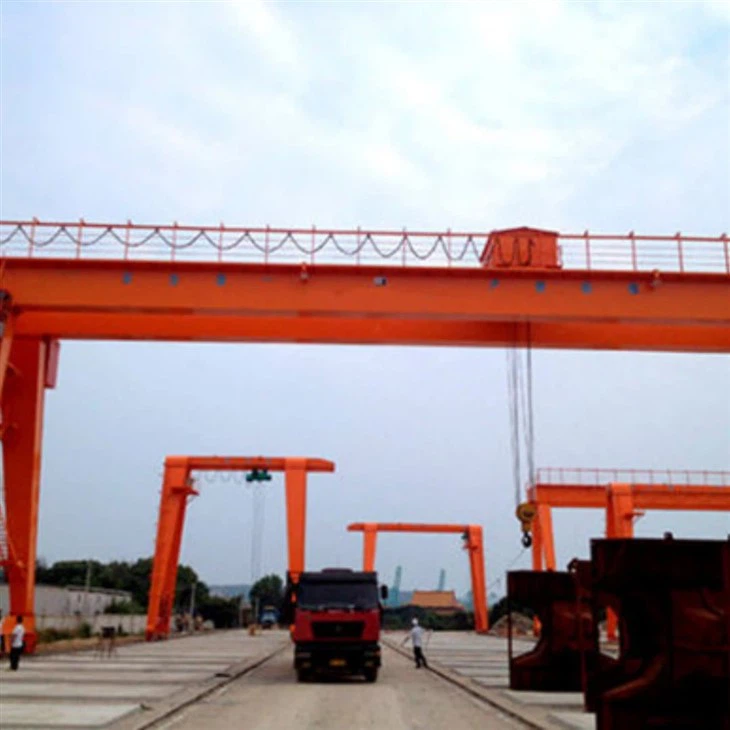

50 τόνοι 100 τόνων mg γερανός διπλής δοκού



50 τόνοι \/ 100 τόνοι Mg Double Girder Grany - Εισαγωγή

ΟMg γερανός διπλής δοκούείναι ένα ισχυρό σύστημα ανύψωσης υψηλής χωρητικότητας που έχει σχεδιαστεί γιαυπαίθριες και εσωτερικές εφαρμογέςαπαιτώντας το χειρισμό εξαιρετικά βαρύ και ογκώδη υλικά. Με ικανότητες ανύψωσης του50 τόνοι και 100 τόνοι, αυτοί οι γερανοί είναι βασικός εξοπλισμός σε βιομηχανίες όπωςναυπηγεία, χάλυβα κατασκευής, σιδηρόδρομους, κατασκευές και ναυπηγεία.

Βασικά χαρακτηριστικά:

Ικανότητα ανύψωσης: 50 τόνοι ή 100 τόνοι

Τύπος δομής: MG μοντέλο (διπλός δοκός)

Σπιθαμή: Προσαρμόσιμο, συνήθως κυμαίνεται από 18μ έως 35m+

Ύψος ανύψωσης: Μπορεί να κυμαίνεται από 6m έως 18m ή περισσότερα ανάλογα με τις ανάγκες του τόπου

Καροτσάκι: Τοποθετημένο μεταξύ δοκών, παρέχοντας καλύτερη προσέγγιση γάντζου και ύψος ανύψωσης

Εργατιά: A5-A7 (Μεσαία έως βαριά χρήση)

Τροφοδοσία: Σύστημα καλωδίων ή busbar

Κύρια στοιχεία:

Διπλές δοκοίγια βελτιωμένη κατανομή φορτίου και ακαμψία

Πόδια τύπου A ή κουτιούγια σταθερή υποστήριξη εδάφους

Καροτσάκι με ανυψωτήρα βαρέως τύπου ή βαρούλκο

Καροτσάκια με μηχανοκίνητα άκραπου επιτρέπουν την κίνηση του γερανού σε σιδηροτροχιές σε επίπεδο εδάφους

Προηγμένα ηλεκτρικά συστήματαμε προστασία υπερφόρτωσης, στάσεις έκτακτης ανάγκης και διακόπτες περιορισμού

Καμπίνα ή τηλεχειριστήριαγια ασφαλείς και ευέλικτες εργασίες

Εφαρμογές:

Χαλύβδινοι μύλοι και βαριά εργοστάσια κατασκευής

Ναυπηγεία και θύρες

Σιδηροδρομικές μηχανικές ναυπηγείες

Προκατασκευασμένα σκυρόδεμα ναυπηγεία

Ναυπηγεία και θαλάσσια μηχανική

Χειρισμός συστατικών ανεμογεννητριών

Φόντα:

Ανώτερη αντοχή και χωρητικότητα φορτίου για μεγάλα, βαριά υλικά

Προσαρμόσιμο για το span, το ύψος και την ταχύτητα

Σταθερή και αποτελεσματική λειτουργία σε μεγάλες ώρες εργασίας

Κατάλληλο για σκληρά υπαίθρια περιβάλλοντα με προστασία καιρού

Εξοπλισμένο με σύγχρονα συστήματα ελέγχου και ασφάλειας





1. Διεθνές δοκοί

Δύο μεγάλες, παράλληλες χαλύβδινες δοκούς που σχηματίζουν την κύρια δομή φορτίου του γερανού.

Κατασκευασμένος ωςδομές συγκολλημένων τύπου κουτιούγια μέγιστη αντοχή και ανθεκτικότητα.

Υποστηρίζει το καροτσάκι και διανέμει το βάρος ομοιόμορφα.

Υποστήριξη των ποδιών

ΒαρύςΠλαίσιο, U τύπος, ήΠόδια τύπου κουτιούΣύνδεση των κύριων δοκών με τις ράγες εδάφους.

Μπορεί να είναι ασύμμετρη για καλύτερη εκκαθάριση ή ανάγκες χειρισμού υλικών.

Εξοπλισμένο με περιοχές πρόσβασης στη σκάλα, την πλατφόρμα και τη συντήρηση.



Καροτσάκι με μηχανισμό ανύψωσης

Ταξιδεύει στην κορυφή των δύο κύριων δοκών.

Περιλαμβάνει:

Ανύψωση βαρούλκο ή ανυψωτήρα συρμάτων

Μειωτής, φρένο και κινητήρα

Τύμπανα και τραβάταγια χειρισμό συρματοπλέγματος

Επιτρέπει την ακριβή κίνηση ανύψωσης και διασταυρούμενου ταξιδιού.



3. End Carriages \/ Mechanist Traveling Crane

Βρίσκεται στη βάση κάθε ποδιού.

Περιλαμβάνειμηχανοκίνητοι τροχοίπου τρέχουν σε ράγες σε επίπεδο εδάφους.

Οδηγεί τον γερανό διαμήκως σε όλη την περιοχή εργασίας.

Εξοπλισμένος μεφρένα, buffer και σφιγκτήρες σιδηροδρόμωνγια σταθερότητα και ασφάλεια.





4. Μηχανισμός ταξιδιού

1) Αρχή εργασίας

Ο μηχανισμός ταξιδιού τροφοδοτείται από ηλεκτρικούς κινητήρες που συνδέονται με κιβώτια ταχυτήτων, τα οποία παρέχουν τη ροπή που απαιτείται για κίνηση.

Οι τροχοί οδήγησης τοποθετούνται στα πόδια του γερανού. Αυτοί οι τροχοί κυλούν κατά μήκος των σιδηροτροχιών στο έδαφος ή σε ανυψωμένες διαδρομές, ανάλογα με το σχεδιασμό του γερανού. Οι τροχοί συνήθως οδηγούνται από ηλεκτρικούς κινητήρες μέσω ενός συστήματος μείωσης γραναζιών που ρυθμίζουν την ταχύτητα και τη ροπή για ομαλή και ελεγχόμενη κίνηση.

2) Λειτουργίες του μηχανισμού λειτουργίας του γερανού

Κίνηση κατά μήκος των σιδηροτροχιών: Η πρωταρχική λειτουργία του μηχανισμού ταξιδιού είναι να μετακινηθεί ο γερανός του γερανού κατά μήκος των ράγων γερανών που είναι εγκατεστημένα στο έδαφος ή τη δομή. Αυτό επιτρέπει στον γερανό να καλύπτει ολόκληρο το χώρο εργασίας, να μετακινεί τα υλικά και να φορτώσει από το ένα σημείο στο άλλο.

Υποστήριξη για τη δομή του γερανού: Ο μηχανισμός ταξιδιού υποστηρίζει ολόκληρη τη δομή του γερανού, η οποία περιλαμβάνει την κύρια δέσμη και το πρόβολο. Αυτή η υποστήριξη εξασφαλίζει τη σταθερότητα και την ασφαλή λειτουργία του γερανού κατά τη διάρκεια της κίνησης.

Φορτίο ανύψωσης: Καθώς κινείται ο γερανός, ο μηχανισμός ταξιδιού διευκολύνει την κίνηση των φορτίων οριζόντια, παρέχοντας ένα αποτελεσματικό μέσο για την ανύψωση και τη μεταφορά βαρέων υλικών σε ολόκληρο τον χώρο εργασίας.

Ρυθμιζόμενη ταχύτητα και τοποθέτηση: Παρέχει τη δυνατότητα ελέγχου της ταχύτητας και της τοποθέτησης του γερανού, η οποία είναι ζωτικής σημασίας για την ακρίβεια στο χειρισμό των υλικών και την εξασφάλιση ασφαλών λειτουργιών.

Ενσωμάτωση με άλλους μηχανισμούς: Ο μηχανισμός ταξιδιού του γερανού λειτουργεί σε συντονισμό με άλλα εξαρτήματα όπως ο μηχανισμός ανύψωσης και το σύστημα καροτσάκι για την αποτελεσματική ανύψωση και την κίνηση φορτίων.

Ασφαλής λειτουργία και σταθερότητα: Ο μηχανισμός ταξιδιού εξασφαλίζει ομαλή, ασφαλή κίνηση του γερανού κατά μήκος των σιδηροτροχιών, ελαχιστοποιώντας τους κινδύνους που σχετίζονται με το τραχύ ή ασταθές κίνηση που θα μπορούσε να βλάψει τον εξοπλισμό ή την συμβιβαστική ασφάλεια.

Τροφοδοτείται από τους κινητήρες: Ο μηχανισμός συνήθως τροφοδοτείται από ηλεκτρικούς κινητήρες ή υδραυλικά συστήματα που παρέχουν την απαραίτητη ισχύ για κίνηση. Αυτοί οι κινητήρες έχουν σχεδιαστεί για να προσφέρουν αξιόπιστη λειτουργία υπό βαριά φορτία.

5. Μηχανισμός ταξιδιού Trolley

1) Δομική σύνθεση

Πλαίσιο καροτσάκι: Το πλαίσιο είναι η κύρια δομική υποστήριξη του καροτσιού, παρέχοντας την απαραίτητη ακαμψία και δύναμη για να φέρει το φορτίο. Είναι τυπικά κατασκευασμένο από χάλυβα υψηλής αντοχής για να εξασφαλίσει την ανθεκτικότητα και την αντίσταση στην παραμόρφωση κάτω από βαριά φορτία.

Σετ τροχών: Οι τροχοί είναι συχνά τοποθετημένοι σε άξονες και τα ρουλεμάν μέσα σε αυτούς τους τροχούς έχουν σχεδιαστεί για υψηλή χωρητικότητα φορτίου και ομαλή λειτουργία.

Ο κινητήρας ηλεκτρικής κίνησης: Η κίνηση του τρόλεϊ τροφοδοτείται από ηλεκτρικό κινητήρα, ο οποίος οδηγεί το σύστημα του τροχού μέσω ενός κιβωτίου ταχυτήτων και ενός συστήματος τροχαλιών ή αλυσίδων. Ο κινητήρας είναι τυπικά εγκατεστημένος στο πλαίσιο του καροτσιού και συνδέεται με τους τροχούς μέσω ενός μηχανισμού κίνησης, επιτρέποντας τόσο προς τα εμπρός όσο και προς τα πίσω κίνηση.

2) Λειτουργία του μηχανισμού λειτουργίας του καροτσιού

1. Οριζόντια κίνηση του ανυψωτήρα

Το καροτσάκι, το οποίο μεταφέρει τον μηχανισμό ανύψωσης, κινείται οριζόντια κατά μήκος της σιδηροτροχιάς. Αυτό το οριζόντιο κίνημα επιτρέπει στον γερανό να ανυψώσει και να μειώσει τα υλικά σε μια μεγάλη περιοχή, όπως μια αυλή, αποβάθρα ή αποθήκη.

2. Ομαλή και ακριβής τοποθέτηση

Ο μηχανισμός ταξιδιού του καροτσιού έχει σχεδιαστεί για ακριβή έλεγχο της θέσης του τρόλεϊ. Αυτό είναι κρίσιμο για τη διασφάλιση ότι τα φορτία παραλαμβάνονται και τοποθετούνται με ακρίβεια στις επιθυμητές τοποθεσίες.

3. Υποστήριξη για τον μηχανισμό ανύψωσης

Το σύστημα ανύψωσης είναι τυπικά τοποθετημένο στο καροτσάκι. Ο μηχανισμός ταξιδιού του καροτσιού επιτρέπει στον ανυψωτή να διασχίσει το μήκος του γερανού, εξασφαλίζοντας ότι ο εξοπλισμός ανύψωσης μπορεί να καλύψει την πλήρη περιοχή που απαιτείται για τις λειτουργίες.

4. Διανομή φόρτωσης και σταθερότητα

Το καροτσάκι βοηθά στη διανομή του φορτίου ομοιόμορφα σε όλη τη δομή του γερανού. Καθώς το καροτσάκι κινείται, το φορτίο διατηρείται σταθερό, μειώνοντας τον κίνδυνο ανισορροπίας που θα μπορούσε να οδηγήσει σε ατυχήματα.

5. Έλεγχος ταχύτητας

Ο μηχανισμός ταξιδιού του καροτσιού περιλαμβάνει κινητήρες, ταχύτητες και μερικές φορές μεταβλητές μονάδες συχνότητας (VFDs), οι οποίες παρέχουν τον απαραίτητο έλεγχο ταχύτητας για την κίνηση του τρόλεϊ. Αυτό βοηθά στην προσαρμογή σε διαφορετικές επιχειρησιακές ανάγκες, είτε μετακινούνται αργά για ακρίβεια είτε γρήγορα για αποτελεσματικότητα.

6. Ενσωμάτωση με άλλες κινήσεις του γερανού

Ο μηχανισμός ταξιδιού του καροτσιού είναι ενσωματωμένος με τις κατακόρυφες (ανυψωτικές) και διαχρονικές κινήσεις (που ταξιδεύουν διαμήκους). Λειτουργεί σε συντονισμό με αυτές τις λειτουργίες για να εξασφαλίσει ομαλή και συγχρονισμένη λειτουργία, καθιστώντας ευκολότερη την εκτέλεση σύνθετων ανελκυστήρων και μεταβιβάσεων υλικών.

7. Ασφάλεια και χειρισμός φορτίου

Ο μηχανισμός περιλαμβάνει συχνά χαρακτηριστικά ασφαλείας, όπως διακόπτες ορίων ή αισθητήρες, για να αποφευχθεί η υπερβολή των λειτουργικών του ορίων ή η σύγκρουση με εμπόδια, η ενίσχυση της ασφάλειας ολόκληρης της λειτουργίας του γερανού.

6. Σκηνή τροχού

1) Λειτουργία τροχών

Οι τροχοί παρέχουν υποστήριξη στη δομή του γερανού και είναι απαραίτητοι για να επιτρέψουν στον γερανό να ταξιδεύει κατά μήκος της διαδρομής του. Απορροφούν επίσης τις δυνάμεις που παράγονται από το βάρος και τα λειτουργικά κινήματα του γερανού, διανέμοντας αυτές τις δυνάμεις για να αποτρέψουν τις βλάβες στα συστατικά της γραμμής και άλλων γερανών.

Ανάλογα με το σκοπό του γερανού και τα φορτία που χειρίζεται, οι τροχοί είναι σχεδιασμένοι για να χειρίζονται διαφορετικές χωρητικότητες βάρους. Μεγαλύτεροι γερανοί ή εκείνοι που χρησιμοποιούνται για βαρύτερη ανύψωση θα έχουν μεγαλύτερους, πιο ισχυρούς τροχούς.

2) Απαιτήσεις σχεδιασμού

Οι τροχοί των γερανών είναι συνήθως κατασκευασμένοι από υλικά από χάλυβα ή κράματος υψηλής αντοχής για να αντέξουν το βάρος του γερανού και το φορτίο του, ενώ διαρκεί σταθερή κίνηση και βαριά φορτία.

7. Σκίνιο

Ο γάντζος γερανού ενός γερανού γερανού είναι ένα βασικό συστατικό στη διαδικασία ανύψωσης και χειρισμού. Αυτό το άγκιστρο χρησιμοποιείται για να επισυνάψει και να υποστηρίξει τα φορτία κατά τη διάρκεια των εργασιών ανύψωσης.

Το άγκιστρο είναι συνήθως κατασκευασμένο από χάλυβα υψηλής αντοχής για να χειριστεί βαριά φορτία. Έχει ένα καμπύλο σχήμα, με βαθύ λαιμό για ασφαλή προσκόλληση σε ιμάντες, αλυσίδες ή άλλες συσκευές ανύψωσης. Το άγκιστρο έχει συνήθως ένα μάνδαλο ασφαλείας για να αποτρέψει το φορτίο από τυχαία χαλαρά κατά τη διάρκεια της λειτουργίας.

Η πρωταρχική λειτουργία του αγκίστρου γερανού είναι να συνδέσει τον μηχανισμό ανύψωσης του γερανού (όπως ο ανυψωτικός) με το φορτίο. Μετακινείται κατά μήκος της δέσμης του γερανού (η οποία υποστηρίζεται από τα πόδια της δομής του γερανού) και μπορεί να ανυψωθεί ή να μειωθεί ανάλογα με τις απαιτήσεις ανύψωσης.

Μοτέρ

Ο κινητήρας ενός γερανού Grantry είναι ένα κρίσιμο συστατικό που είναι υπεύθυνο για την οδήγηση των διαφόρων κινήσεων του γερανού, όπως το κίνημα ανύψωσης, ταξιδιού, και το κίνημα. Ανάλογα με το σχεδιασμό και το μέγεθος του γερανού, ο κινητήρας μπορεί να ποικίλει σε τύπο και προδιαγραφές. Οι κινητήρες ελέγχονται τυπικά από έναν PLC (προγραμματιζόμενο λογικό ελεγκτή) ή VFDs (δίσκους μεταβλητού συχνότητας) για να ρυθμίσουν τις ταχύτητες και τη ροπή για αποτελεσματική λειτουργία.

Ανύψωση κινητήρα: Σκοπός: Οδηγεί τον ανυψωτή να ανυψώσει και να μειώσει τον τύπο φορτίου. Τύπος: τυπικά ένας ηλεκτρικός κινητήρας, συχνά ένας κινητήρας επαγωγής AC.Power: ποικίλλει ανάλογα με την χωρητικότητα φορτίου, που κυμαίνεται από λίγα kW έως αρκετές εκατοντάδες kW.

Ταξιδεύοντας κινητήρα (κίνημα τρόλεϊ): Σκοπός: Μετακινεί το καροτσάκι κατά μήκος του σιδηροτροχιά.

Gantry Traveling Motor (Κίνηση γέφυρας): Σκοπός: Μετακινεί ολόκληρη τη δομή του γραναζιού κατά μήκος της εδάφους, επιτρέποντάς του να εκτείνεται πάνω από την περιοχή φορτίου. Τύπος Μορενίας: Ένας ηλεκτρικός κινητήρας βαρέως τύπου, συχνά με μεταβλητή κίνηση ταχύτητας (VSD) για λεπτό έλεγχο.

.

Σύστημα συναγερμού ήχου και φωτός και διακόπτη ορίου

1) Σύστημα συναγερμού ήχου και φωτός

Το σύστημα συναγερμού ήχου και ελαφρού συναγερμού για ένα γερανό γερανού του προβόλου έχει σχεδιαστεί για να ενισχύει την ασφάλεια παρέχοντας οπτικά και ακουστικά σήματα σε περίπτωση μη φυσιολογικών συνθηκών ή κινδύνων. Αυτοί οι συναγερμοί συμβάλλουν στην προειδοποίηση των χειριστών, των εργαζομένων και του προσωπικού κοντά σε πιθανούς κινδύνους.

Συναγερμός ήχου (κέρας ή σειρήνα): Σκοπός: Ειδοποιεί το προσωπικό σε μια κατάσταση έκτακτης ανάγκης ή ανώμαλη κατάσταση. Συμμετοχή: συνήθως δυνατά και προσοχής, όπως μια σειρήνα ή ένα κέρατο με διαφορετικά πρότυπα όπου οι εργαζόμενοι είναι οι περισσότεροι από τους εργαζόμενους (συνεχώς, διαλείποντα ή παλμικά) για να σηματοδοτούν διαφορετικούς τύπους ειδοποιήσεων.

Φωτεινός συναγερμός (φωτός στροβοσκόπησης ή φάρος Beacon): Σκοπός: Παρέχει μια οπτική ειδοποίηση που μπορεί να φανεί σε περιοχές όπου ο ήχος μόνο μπορεί να μην είναι αποτελεσματικός (π.χ. σε θορυβώδη περιβάλλοντα ή σε απόσταση).

Κόκκινο: κρίσιμο συναγερμό (επικίνδυνη κατάσταση).

Κίτρινο\/κεχριμπάρι: ΠΡΟΣΟΧΗ (προειδοποίηση ή μη άμεσο ζήτημα).

Μπλε: Μπορεί να υποδεικνύει λειτουργική κατάσταση ή διαφορετική συγκεκριμένη κατάσταση.

2) Διακόπτης ορίων

Ένας ορίων διακόπτη σε ένα γερανό γερανού είναι μια συσκευή ασφαλείας που χρησιμοποιείται για την πρόληψη του γερανού να υπερβαίνει ή να κινείται πέρα ​​από τα προκαθορισμένα όριά του. Είναι ένα βασικό στοιχείο για την εξασφάλιση της σωστής και ασφαλούς λειτουργίας του γερανού. Ο γερανός Gantry Condilever συνήθως αποτελείται από μια μεγάλη δομή με μηχανισμό γέφυρας και ανύψωσης, ο οποίος χρησιμοποιείται συχνά σε βιομηχανικά περιβάλλοντα όπως λιμένες ή αποθήκες για ανύψωση και μετακίνηση βαρέων φορτίων.

Λειτουργία του διακόπτη ορίου:

Ανίχνευση θέσης: Ο διακόπτης ορίου ανιχνεύει όταν ο ανυψωτήρας ή το καροτσάκι του γερανού έχει φτάσει στην καθορισμένη τελική θέση του (είτε αυξάνεται, χαμηλώνει είτε μετακινήθηκε κατά μήκος της διαδρομής). Αυτό βοηθά στην πρόληψη της μηχανικής βλάβης που προκαλείται από το υπερβολικό ταξίδι.

Ασφάλεια: Λειτουργεί ως ασφαλές για να σταματήσει ο γερανός από τη μετακίνηση εάν φτάσει στο όριο του. Αυτό μειώνει τον κίνδυνο ατυχημάτων και προστατεύει τόσο τον γερανό όσο και τον περιβάλλοντα εξοπλισμό.

Αυτοματισμός: Οι διακόπτες ορίων μπορούν να συνδεθούν στο σύστημα ελέγχου του γερανού. Όταν ενεργοποιηθεί ο διακόπτης ορίου, στέλνει ένα σήμα στο σύστημα ελέγχου για να σταματήσει τον γερανό ή να αντιστρέψει την κατεύθυνσή του.

Τύποι οριακών διακόπτη για γερανούς γερανού:

Μηχανικός διακόπτης ορίων: Αυτός ο τύπος χρησιμοποιεί έναν φυσικό ενεργοποιητή για να ανοίξει ή να κλείσει επαφές όταν ο γερανός φτάσει σε ένα όριο. Είναι μια συνήθως χρησιμοποιούμενη, απλή και οικονομικά αποδοτική λύση.

Διακόπτης μαγνητικού ορίου: Αυτά χρησιμοποιούν μαγνητικά πεδία για να ανιχνεύσουν τη θέση ενός στόχου χωρίς άμεση επαφή, παρέχοντας μια πιο ανθεκτική και μακρύτερη λύση.

Διακόπτης ορίων εγγύτητας: Ανιχνεύει την παρουσία ενός στόχου χωρίς επαφή, χρησιμοποιώντας έναν αισθητήρα και χρησιμοποιείται συχνά σε πιο προηγμένες ή υψηλότερες εφαρμογές.

10. Συσκευές ασφαλείας

Περιοριστής υπερφόρτωσης

Διακόπτες ανύψωσης και ταξιδιού

Κουμπιά διακοπής έκτακτης ανάγκης

Συστήματα κατά της σύγκρουσης (για πολλαπλούς γερανούς)

Ανεμέμετρο (Αισθητήρας ταχύτητας ανέμου για υπαίθρια λειτουργία)

Προστασία σφαλμάτων εδάφους και ρελέ αποτυχίας φάσης

11. Λειτουργία ελέγχου

1) 1. Χειροκίνητος έλεγχος

Περιγραφή: Οι χειριστές ελέγχουν με μη αυτόματο τρόπο τον γερανό χρησιμοποιώντας μενταγιόν, μοχλούς, μοχλούς ή πίνακες ελέγχου απευθείας επί τόπου.

Χαρακτηριστικά:

Απλή στη χρήση και τη διατήρηση.

Κατάλληλο για λιγότερο σύνθετες εργασίες ανύψωσης.

Εφαρμογές: Χρησιμοποιούνται σε λειτουργίες μικρότερης κλίμακας ή τοποθεσίες με χαμηλές απαιτήσεις αυτοματισμού.

2. Τηλεχειριστήριο

Περιγραφή: Οι χειριστές χρησιμοποιούν μια συσκευή ασύρματου τηλεχειριστηρίου για να λειτουργούν το γερανό από μια ασφαλή απόσταση.

Χαρακτηριστικά:

Βελτιωμένη ασφάλεια επιτρέποντας στον χειριστή να παραμείνει μακριά από το φορτίο.

Μεγαλύτερη επιχειρησιακή ευελιξία.

Μπορεί να χειριστεί πιο σύνθετες κινήσεις.

Εφαρμογές: Αποθήκευση, ναυπηγεία εφοδιαστικής και άλλα περιβάλλοντα που απαιτούν υψηλότερη ακρίβεια.

3. Έλεγχος καμπίνας

Περιγραφή: Ο χειριστής κάθεται σε μια καμπίνα που συνδέεται με το γερανό και ελέγχει τις λειτουργίες χρησιμοποιώντας χειριστήρια ή πίνακες ελέγχου.

Χαρακτηριστικά:

Παρέχει στον χειριστή μια σαφή εικόνα του φορτίου και της περιοχής εργασίας.

Κατάλληλο για επιχειρήσεις βαρέως τύπου και μεγάλης διάρκειας.

Εφαρμογές: Βιομηχανικές τοποθεσίες μεγάλης κλίμακας, όπως ναυπηγεία, χαλύβδινοι μύλοι ή εργοτάξια.

4 ημιαυτόματος έλεγχος

Περιγραφή: Ορισμένες λειτουργίες (όπως επαναλαμβανόμενες κινήσεις) είναι αυτοματοποιημένες, ενώ άλλες απαιτούν χειροκίνητη είσοδο.

Χαρακτηριστικά:

Μειώνει το φόρτο εργασίας του χειριστή.

Αυξάνει την αποτελεσματικότητα των επαναλαμβανόμενων εργασιών.

Εφαρμογές: Γραμμές συναρμολόγησης, κόμβοι εφοδιαστικής και εργασίες που περιλαμβάνουν επαναλαμβανόμενη ανύψωση και τοποθέτηση.

5. Πλήρως αυτόματος έλεγχος

Περιγραφή: Ο γερανός λειτουργεί αυτόνομα με βάση τις προ-προγραμματισμένες οδηγίες ή τις εισόδους αισθητήρων.

Χαρακτηριστικά:

Υψηλή ακρίβεια και αποδοτικότητα.

Εξαλείφει το ανθρώπινο σφάλμα και μειώνει το κόστος εργασίας.

Συχνά ενσωματωμένα με έξυπνα συστήματα ή IoT για την παρακολούθηση και την ανάλυση δεδομένων.

Εφαρμογές: θύρες, αυτοματοποιημένες αποθήκες και περιβάλλοντα που απαιτούν υψηλής ταχύτητας, ακριβείς λειτουργίες.

6. Υβριδικός έλεγχος (χειροκίνητο + αυτόματο)

Περιγραφή: Συνδυάζει χειροκίνητες και αυτόματες επιλογές ελέγχου, επιτρέποντας την ευελιξία με βάση τις απαιτήσεις εργασίας.

Χαρακτηριστικά:

Προσαρμόσιμο στις ποικίλες επιχειρησιακές ανάγκες.

Ενισχύει την αποτελεσματικότητα χωρίς να θυσιάζει τον έλεγχο.

Εφαρμογές: Ιστοσελίδες που απαιτούν τόσο ανθρώπινη εποπτεία όσο και αυτοματοποίηση.

12.Sketch



Κύριος τεχνικός



Πλεονεκτήματα 50T \/ 100T mg γερανός διπλής δοκού

Υψηλή χωρητικότητα φορτίου

Σχεδιασμένο γιαΕφαρμογές βαρέως τύπου, ικανό να ανυψώνει και να μεταφέρειμεγάλα, ογκώδη ή συμπυκνωμένα φορτίαΈως 100 τόνοι.

Ιδανικό για χαλύβδινα ναυπηγεία, προκατασκευασμένο χειρισμό σκυροδέματος και βαριά κατασκευή μηχανημάτων.

Ισχυρή και σταθερή δομή

ΟΣχεδιασμός τύπου διπλής δοκούπροσφορέςανώτερη κατανομή φορτίου, αυξημένη ακαμψία, καιελάχιστη εκτροπήυπό φορτίο.

Μπορεί να καλύψει μεγάλους χώρους εργασίας χωρίς να διακυβεύεται η δομική ακεραιότητα.

Ευέλικτο και προσαρμόσιμο

Η ταχύτητα του ύψους, η ταχύτητα ανύψωσης και η ταχύτητα ταξιδιού του γερανού μπορούν να προσαρμοστούν στις ανάγκες που αφορούν συγκεκριμένες τοποθεσίες.

Μπορεί να είναι εξοπλισμένο μεδίδυμα καροτσάκια, περιστρεφόμενα άγκιστρα, ήβοηθητικές ανυψωτικέςγια εξειδικευμένες εργασίες ανύψωσης.

Αποτελεσματική χρήση του χώρου εργασίας

Κατάλληλοςτόσο εσωτερικά όσο και εξωτερικάΕφαρμογές.

Εξαλείφει την ανάγκη για σταθερή δομή εναέριας δομής, μεγιστοποιώντας τον χώρο του δαπέδου και την ευελιξία του τόπου.

Ανθεκτικότητα σε σκληρά περιβάλλοντα

Χτισμένος γιαυπαίθριες ή ημι-εξωτερικές εργασίεςΣτα ναυπηγεία, τα λιμάνια και τις βαριές βιομηχανίες.

Μπορεί να περιλαμβάνει χαρακτηριστικά όπωςπεριβλήματα ανθεκτικά στο καιρό, καλύμματα βροχής, δομές ανθεκτικές στον άνεμο,σιδηροδρομικοί.

Προηγμένα συστήματα ελέγχου και ασφάλειας

Μπορεί να λειτουργήσει μέσωκαμπίνα, ασύρματο τηλεχειριστήριο ή με κρεμαστό κόσμημα, προσφέροντας ασφάλεια και επιχειρησιακή ευελιξία.

Εξοπλισμένα με συστήματα ασφαλείας όπως:

Προστασία υπερφόρτωσης

Στάση έκτακτης ανάγκης

Περιοριστές ταξιδιού

Συστήματα κατά της σύγκρουσης και αντι-sway

Ανεμετρόμετρο για ειδοποιήσεις ανέμου (για εξωτερικούς γερανούς)

Ομαλή και ακριβής λειτουργία

Μεταβλητές μονάδες συχνότητας (VFDs)Ενεργοποιήστε την ομαλή επιτάχυνση, την επιβράδυνση και την τοποθέτηση.

Μειωμένη ταλάντευση φορτίου και βελτιωμένη λειτουργική ακρίβεια, ακόμη και σε πλήρες φορτίο.

Οικονομικά αποδοτική για μακροπρόθεσμη χρήση

Αν και μια μεγαλύτερη επένδυση εκ των προτέρων, το MG Ganry Crane προσφέρειΜεγάλη διάρκεια ζωής, απαιτήσεις χαμηλής συντήρησης,αποδοτικός χειρισμός, μείωση του συνολικού κόστους του κύκλου ζωής.





1.

Ανυψώνοντας βαριά δομικά υλικά όπως χαλύβδινα δοκάρια, μπλοκ από σκυρόδεμα και άλλα κατασκευαστικά εξαρτήματα.

Μεταφορά και τοποθέτηση υλικών σε εργοτάξια.

2. Εγκαταστάσεις παραγωγής

Χειρισμός μεγάλων εξαρτημάτων ή μηχανημάτων στις γραμμές παραγωγής.

Μετακίνηση πρώτων υλών ή τελικών προϊόντων εντός του εργοστασίου.

3. Ναυπηγεία και λιμάνια

Φόρτωση και εκφόρτωση δοχείων ή φορτίου από πλοία.

Μεταφορά στοιχείων βαρέων πλοίων ή εξοπλισμού συντήρησης.

4. Αποθήκευση και εφοδιαστική

Στοίβαξη και οργάνωση αγαθών σε υπαίθριους ή εσωτερικούς χώρους αποθήκευσης.

Φόρτωση και εκφόρτωση φορτηγών ή σιδηροτροχιά.

5. Αεροδιαστημική και αεροπορία

Χειρισμό μεγάλων εξαρτημάτων αεροσκαφών, όπως ατράκτια, φτερά ή κινητήρες.

Υποστήριξη λειτουργιών συντήρησης και συναρμολόγησης.

6. Σιδηροδρομικά ναυπηγεία

Ανύψωση και τοποθέτηση σιδηροδρομικών εξαρτημάτων όπως κομμάτια ή γραφεία.

Φόρτωση και εκφόρτωση σιδηροδρομικού φορτίου.

7. Χάλυβα και χυτήρια

Μετακίνηση βαρέων χάλυβα, πηνία ή χύτευσης.

Χειρισμός δοχείων τετηγμένου μετάλλου.

8. Εξόρυξη και βαριά βιομηχανία

Μεταφορά βαρέως εξοπλισμού και υλικών σε εργασίες εξόρυξης.

Χειρισμός μεγάλων μηχανημάτων για συναρμολόγηση ή επισκευή.

9.

Εγκατάσταση ή διατήρηση στροβίλων, γεννήτριας και άλλου εξοπλισμού βαριάς ισχύος.

Μεταφορά δοχείων καυσίμου ή αποβλήτων σε πυρηνικά ή θερμικά φυτά.

Γερανόςπαραγωγή διαδικασία

1. Σχεδιασμός και μηχανική

Ανάλυση απαιτήσεων

Κατανοήστε τις προδιαγραφές του πελάτη (χωρητικότητα φόρτωσης, εύρος, ύψος, εργασιακό περιβάλλον κ.λπ.).

Προσδιορίστε τις λειτουργικές παράμετροι: ύψος ανύψωσης, ταχύτητα ταξιδιού, συχνότητα εργασίας κ.λπ.

Προκαταρκτικός σχεδιασμός

Δημιουργήστε εννοιολογικά σχέδια και μοντέλα 3D.

Επιλέξτε υλικά με βάση τη δύναμη και τις περιβαλλοντικές συνθήκες.

Λεπτομερής μηχανική

Ανάπτυξη λεπτομερών μηχανικών σχεδίων (δομικά εξαρτήματα, μηχανισμοί, ηλεκτρικά συστήματα).

Εκτελέστε ανάλυση στρες και κόπωσης για να εξασφαλίσετε την ασφάλεια.

2. Προμήθεια υλικού

Υλικά υψηλής ποιότητας πηγής, συμπεριλαμβανομένων:

Χάλυβα και προφίλ για δομικά εξαρτήματα.

Κινητήρες, κιβώτια ταχυτήτων και άλλα μηχανικά μέρη.

Ηλεκτρικά συστήματα και εξαρτήματα ελέγχου.

Επιθεωρήστε τα υλικά για να διασφαλίσετε τη συμμόρφωση με τα πρότυπα ποιότητας.

3. Κατασκευή

Κατασκευή δομικών εξαρτημάτων

Κόψτε, συγκολλήστε και συναρμολογήστε τις δομές χάλυβα (κύρια δοκός, βραχίονα πρόβολου, πόδια κ.λπ.).

Εξασφαλίστε ακριβή ευθυγράμμιση και διαστάσεις.

Εκτελέστε την επιφανειακή επεξεργασία (π.χ. ανατίναξη πυροβολισμού, ζωγραφική) για προστασία διάβρωσης.

Μηχανική συναρμολόγηση

Συναρμολογήστε μηχανικά μέρη (καροτσάκι, ανυψωτήρας, τροχοί κ.λπ.).

Εγκαταστήστε τους κινητήρες, τα κιβώτια ταχυτήτων και τα συστήματα κίνησης.

Ηλεκτρική συναρμολόγηση

Εγκαταστήστε τα ηλεκτρικά εξαρτήματα (πίνακες ελέγχου, καλώδια, αισθητήρες).

Καλώδιο και συνδέστε το σύστημα για να εξασφαλίσετε τη λειτουργικότητα.

4. Επιθεώρηση ποιότητας

Ουσιαστική επιθεώρηση

Επαληθεύστε τις δοκιμές πιστοποίησης και διεξαγωγής υλικών (π.χ. δοκιμές εφελκυσμού).

Δομική επιθεώρηση

Επιθεωρήστε την ποιότητα συγκόλλησης (π.χ. υπερηχητική δοκιμή).

Εξασφαλίστε την ακρίβεια διαστάσεων και το φινίρισμα της επιφάνειας.

Επιθεώρηση συναρμολόγησης

Ελέγξτε την ευθυγράμμιση και τη λειτουργικότητα όλων των τμημάτων (μηχανικά και ηλεκτρικά).

Δοκιμή φόρτωσης

Διεξαγωγή στατικών και δυναμικών δοκιμών φορτίου για να εξασφαλιστεί η ασφαλής λειτουργία.

5. Δοκιμές αποδοχής εργοστασίου (λίπος)

Διεξάγετε μια ολοκληρωμένη δοκιμαστική διαδρομή, συμπεριλαμβανομένου:

Πλήρες δοκιμές φορτίου και υπερφόρτωσης.

Λειτουργικότητα όλων των συσκευών ασφαλείας (π.χ. διακόπτες περιορισμού, φρένα έκτακτης ανάγκης).

Η ομαλή λειτουργία του ταξιδιού του καροτσιού, του ανυψωτήρα και του γερανού.

Αποτελέσματα εγγράφων και να αποκτήσετε έγκριση από τον πελάτη.

6. Αποσυναρμολόγηση και συσκευασία

Αποσυναρμολογήστε τον γερανό σε μεταφερόμενα τμήματα.

Συστατικά συσκευασίας για την πρόληψη ζημιών κατά τη μεταφορά.

Ετικέτα και προετοιμάστε μια λίστα συσκευασίας για αποτελεσματική επανασυναρμολόγηση.

7 Μεταφορά

Παραδώστε τα εξαρτήματα γερανού στον ιστότοπο εγκατάστασης χρησιμοποιώντας τις κατάλληλες μεθόδους μεταφοράς.

8. Εγκατάσταση και ανάθεση

Επιτόπια συναρμολόγηση

Συναρμολογήστε δομικά εξαρτήματα και μηχανικά συστήματα.

Τοποθετήστε ηλεκτρικά συστήματα και πίνακες ελέγχου.

Βαθμονόμηση και δοκιμή

Ανακατασκευάστε το σύστημα γερανών για συγκεκριμένες συνθήκες.

Εκτελέστε δοκιμές φόρτωσης επί τόπου για να επαληθεύσετε την απόδοση.

9.

Παροχή κατάρτισης στο προσωπικό του πελάτη για ασφαλή λειτουργία και συντήρηση.

Παρέχετε τεχνική τεκμηρίωση (Εγχειρίδιο χρήσης, Οδηγός συντήρησης, πιστοποιητικά).

Λάβετε τελική έγκριση και αποδοχή από τον πελάτη.

10. Υποστήριξη μετά την πώληση

Προσφορά υπηρεσιών εγγύησης και υποστήριξη συντήρησης.

Παρέχετε ανταλλακτικά και τεχνική βοήθεια ανάλογα με τις ανάγκες.

Προβολή εργαστηρίου:

Η εταιρεία έχει εγκαταστήσει μια πλατφόρμα διαχείρισης ευφυούς εξοπλισμού και έχει εγκαταστήσει 310 σετ (σύνολα) των ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σύνολα (σύνολα) και ο ρυθμός δικτύωσης εξοπλισμού θα φθάσει το 95%. 32 γραμμές συγκόλλησης έχουν τεθεί σε χρήση, 50 προγραμματίζονται να εγκατασταθούν και ο ρυθμός αυτοματισμού ολόκληρης της σειράς προϊόντων έχει φτάσει το 85%.
