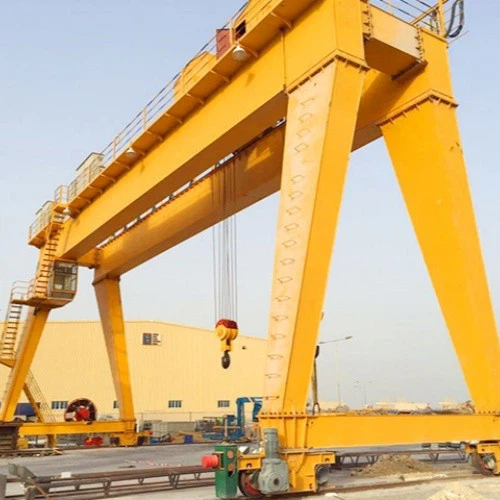

20 τόνοι διπλής δοκού Goliath Grany

1. Επισκόπηση προϊόντος
Το 20- TON Double Girder Goliath Grany είναι μια λύση ανύψωσης βαρέως τύπου σχεδιασμένη για υπαίθριες και εσωτερικές εφαρμογές όπου δεν είναι εφικτή μια δομή γερανού. Διαθέτει σχεδιασμό διπλού ποδιού, ο οποίος παρέχει ανώτερη δύναμη και σταθερότητα, καθιστώντας το ιδανικό για το χειρισμό βαρέων φορτίων σε λιμάνια, ναυπηγεία, εργοτάξια, σιδηροδρομικές ναυπηγικές και βιομηχανικές αποθήκες.

2. Βασικά χαρακτηριστικά
Υψηλή ικανότητα ανύψωσης - ικανή να χειρίζεται έως και 20 τόνους φορτίου με υψηλή απόδοση.
Δομική δομή διπλής δοκού - εξασφαλίζει εξαιρετική κατανομή φορτίου, μειώνοντας την τάση στον γερανό.
Προσαρμόσιμο Span & Height - Σχεδιασμένο για να ταιριάζει σε διάφορα περιβάλλοντα εργασίας.
Ομαλή και ακριβής λειτουργία - εξοπλισμένη με μεταβλητή μονάδα συχνότητας (VFD) για έλεγχο ταχύτητας.
Οι αξιόπιστοι μηχανισμοί ασφαλείας-περιλαμβάνουν προστασία υπερφόρτωσης, διακόπτες ορίων, συστήματα διακοπής έκτακτης ανάγκης και συσκευές κατά της σύγκρουσης.
Σχεδιασμός ανθεκτικού στον καιρό-κατάλληλο για υπαίθρια χρήση με υλικά ανθεκτικά στη διάβρωση και ηλεκτρικά εξαρτήματα με βαθμολογία IP.
Πολλαπλές επιλογές ελέγχου - Διατίθενται με ασύρματο τηλεχειριστήριο, έλεγχο καμπίνας ή μενταγιόν.

Στοιχεία πυρήνα: κινητήρας, ρουλεμάν, κιβώτιο ταχυτήτων, κινητήρα, γρανάζι

Τόπος προέλευσης: Henan, Κίνα

Εγγύηση: 2 χρόνια

Βάρος (kg): 50000 kg

Ένθετα εξερχόμενη βίντεο: Παρέχεται

Αναφορά δοκιμής μηχανημάτων: Παρέχεται

Εφαρμογή: υπαίθρια

Λέξεις -κλειδιά: γερανός γερανού

Χωρητικότητα φόρτωσης βαθμολογίας: 50ton

Ταξινόμηση διασταυρούμενου ταξιδιού: 44,6m\/λεπτό

Μεγάλη ταχύτητα ταξιδιού: 47,1m\/min

Τρόπος ελέγχου: καμπίνα

Τροφοδοσία:

Χάλυβα: QU80

Ισχύς: 3- φάση AC 50Hz 380V

1.

1) Επισκόπηση
Η κύρια δέσμη είναι η κύρια δομή που φέρει φορτίο ενός 20- τόνου διπλού δοκού γολιατρικού γερανού. Αποτελείται από δύο παράλληλες δοκοί που εκτείνονται σε όλο το πλάτος του γερανού και παρέχουν υποστήριξη για τον μηχανισμό καροτσάκι και ανύψωσης. Ο σχεδιασμός εξασφαλίζει υψηλή αντοχή, σταθερότητα και κατανομή φορτίου, καθιστώντας την κατάλληλη για την ανύψωση βαρέων φορτίων σε βιομηχανικά περιβάλλοντα.

2) Δομική σχεδίαση και κατασκευή
Διαμόρφωση διπλής δοκού - Παρέχει καλύτερη κατανομή φορτίου και υψηλότερη ικανότητα ανύψωσης σε σύγκριση με τα σχέδια μεμονωμένων δοκών.
Υλικό χάλυβα υψηλής ποιότητας-συνήθως κατασκευασμένο από χάλυβα Q235B ή Q345B, εξασφαλίζοντας ανθεκτικότητα και δύναμη.
Σχεδιασμός δοκού κουτιού ή δοκού -
Κουτίβες δοκού: Πλήρως κλειστή δομή, προσφέροντας υψηλότερη ακαμψία και ικανότητα φόρτωσης.
Δοκός δοκού: ελαφρύ, ανθεκτικό στον άνεμο, κατάλληλο για μεγάλα διαστήματα.
Συγκολλημένα και κατεργασμένα για ακρίβεια - Οι κύριες δοκοί συγκολλούνται χρησιμοποιώντας συγκόλληση βυθισμένου τόξου (SAW) και κατεργασμένες σε υψηλή ακρίβεια για να εξασφαλιστεί η ομαλή κίνηση του καροτσιού.

2. Σύστημα απορροής

1) Μηχανισμός ανύψωσης
Ο μηχανισμός ανύψωσης είναι υπεύθυνος για την ανύψωση και τη μείωση των φορτίων. Περιλαμβάνει:
Η ηλεκτρική ανύψωση σχοινιού συρμάτων: Η κύρια συσκευή ανύψωσης, συνήθως τοποθετημένη σε ένα καροτσάκι που κινείται κατά μήκος των δοκών.
Συρραζόμενο σχοινί & γάντζο: Το συρματόσχοινο είναι τυλιγμένο γύρω από ένα τύμπανο και συνδέεται με ένα γάντζο για να σηκώσει το φορτίο.
Ανυψωτικός κινητήρας: Παρέχει την ισχύ που απαιτείται για την ανύψωση και τη μείωση των φορτίων.
ΣΥΣΤΗΜΑ GIAN & BRAKE: Ελέγχει την ταχύτητα και εξασφαλίζει την ασφάλεια εμποδίζοντας τις τυχαίες σταγόνες φορτίου.
2) σύστημα καροτσάκι
Το καροτσάκι κινείται οριζόντια κατά μήκος των διπλών δοκών, επιτρέποντας την ακριβή τοποθέτηση του φορτίου. Αποτελείται από:
Πλαίσιο καροτσάκι: Υποστηρίζει τον ανυψωτήρα και άλλα εξαρτήματα.
Τροχοί καροτσάκι: Τρέξτε σε ράγες τοποθετημένες στις δοκοί.
ΣΥΣΤΗΜΑ ΤΡΟΛΟΓΙΑΣ ΚΑΙ ΔΙΕΥΘΥΝΣΗ: Εξουσιώνουν την οριζόντια κίνηση.
3) Ηλεκτρικό και σύστημα ελέγχου
Το ηλεκτρικό σύστημα εξασφαλίζει ομαλή λειτουργία και περιλαμβάνει:
Πίνακας ελέγχου: Στεγάζει τα ηλεκτρικά εξαρτήματα, συμπεριλαμβανομένων των επαφών και των ρελέ.
Όρια διακόπτες: Αποτρέπει την υπερβολική διαδρομή του ανυψωτήρα και του καροτσιού.
Έλεγχος μενταγιόν \/ τηλεχειριστήριο: Επιτρέπει στον χειριστή να ελέγχει την ανύψωση, τη μείωση και την κίνηση του καροτσάκι.
Μεταβλητή μονάδα συχνότητας (VFD) (προαιρετικά): Παρέχει ομαλή ταχύτητα ελέγχου για ακριβή λειτουργία.
4) Χαρακτηριστικά ασφαλείας
Προστασία υπερφόρτωσης: Αποτρέπει την ανύψωση πέρα ​​από την ονομαστική χωρητικότητα.
Σύστημα διακοπής έκτακτης ανάγκης: Σταματάει τις λειτουργίες σε περίπτωση έκτακτης ανάγκης.
Αισθητήρες κατά της σύγκρουσης: Αποτρέπει συγκρούσεις με άλλα αντικείμενα.

3.ημεταφορά

1) Δομή & Σχεδιασμός
Κύρια σύνδεση δέσμης: Τα τελικά καροτσάκια συνδέονται με τις διπλές δοκοί, παρέχοντας σταθερότητα και κατανομή φορτίου.
Βέβαιο πλαίσιο χάλυβα: Κατασκευασμένο από χάλυβα υψηλής αντοχής για να αντέχει βαριά φορτία και λειτουργικές καταπονήσεις.
Κουτί τύπου ή συγκολλημένη δομή: εξασφαλίζει ανθεκτικότητα και ακαμψία.
2) Μηχανισμός ταξιδιού
Το τελικό φορείο είναι εξοπλισμένο με ένα σύστημα ταξιδιού που μετακινεί τον γερανό κατά μήκος των σιδηροτροχιών:
Συγκρότημα τροχών: Χάλυβα μεγάλης διαμέτρου, υψηλής αντοχής που έχουν σχεδιαστεί για ομαλή κίνηση.
Μονάδες οδήγησης (κινητήρα και κιβώτιο ταχυτήτων):
Που τροφοδοτείται από ηλεκτρικούς κινητήρες (συνήθως με VFD για ομαλή επιτάχυνση και επιβράδυνση).
Τα κιβώτια ταχυτήτων μεταδίδουν την ισχύ αποτελεσματικά στους τροχούς.
Σφιγκτήρες και ρυθμίσεις σιδηροδρόμων (προαιρετικά): Αποτρέπει την ανεπιθύμητη κίνηση κατά τη διάρκεια ισχυρών ανέμων.
Σύστημα πέδησης:
Ηλεκτρομαγνητικά ή υδραυλικά φρένα για να εξασφαλιστεί η ασφαλής διακοπή.
Σύστημα διακοπής έκτακτης ανάγκης για πρόσθετη ασφάλεια.

4. Μηχανισμός ταξιδιού

Ταξιδεύοντας σύστημα κίνησης
Ο γερανός κινείται κατά μήκος των σιδηροτροχιών με τη χρήση μονάδων με μηχανοκίνητα μονάδες, αποτελούμενες από:
1) Κινητήρες οδήγησης:
Συνήθως οι τριφασικοί ασύγχρονοι κινητήρες.
Μπορεί να χρησιμοποιεί μεταβλητή μονάδα συχνότητας (VFD) για ομαλή επιτάχυνση, έλεγχο ταχύτητας και ενεργειακή απόδοση.
2) Σύστημα κιβωτίου ταχυτήτων και κιβωτίου ταχυτήτων:
Ο κινητήρας οδηγεί ένα σκληρυμένο κιβώτιο ταχυτήτων που μειώνει την ταχύτητα και αυξάνει τη ροπή.
Χρησιμοποιεί ελικοειδή ή πλανητικά εργαλεία για αποτελεσματική μετάδοση ισχύος.
3) Σύστημα τροχών:
Οδηγμένοι τροχοί: Τροφοδοτούμενοι από τους κινητήρες και τα κιβώτια ταχυτήτων.
Ιδανικοί τροχοί: Ελεύθεροι τροχοί υποστήριξης για την εξισορρόπηση του φορτίου.
Υλικό: Πλαίσιο χάλυβα με θερμική επεξεργασία για ανθεκτικότητα.
Φλάντζο σχεδιασμό για να διατηρήσει τους τροχούς με ασφάλεια στην σιδηροδρομική τροχιά.
4) Σύστημα πέδησης:
Ηλεκτρομαγνητικά ή υδραυλικά φρένα για ελεγχόμενη διακοπή.
Φρένα έκτακτης ανάγκης για πρόσθετη ασφάλεια.

5. Μηχανισμός ταξιδιού Trolley

1) Δομικά στοιχεία
Πλαίσιο καροτσάκι:
Ένα χάλυβα βαρέως τύπου που στεγάζει τον μηχανισμό ανύψωσης.
Σχεδιασμένο για να κινείται ομαλά κατά μήκος της επάνω φλάντζας των διπλών δοκών.
Τροχοί καροτσάκι:
Τέσσερις ή περισσότεροι τροχοί, ανάλογα με το σχέδιο.
Κατασκευασμένο από σφυρήλατο χάλυβα με θερμική επεξεργασία για ανθεκτικότητα.
Φλαντζών για να αποφευχθεί η εκτροχιάτρια.
2) Χαρακτηριστικά ασφαλείας και ελέγχου
Οριοθετημένοι διακόπτες: Αποτρέψτε την υπερ-ταξιδιού πέρα ​​από το καθορισμένο εύρος.
Σύστημα πέδησης:
Τα ηλεκτρομαγνητικά ή υδραυλικά φρένα εξασφαλίζουν ελεγχόμενη διακοπή.
Φρένα έκτακτης ανάγκης για πρόσθετη ασφάλεια.
Τα συστήματα κατά της ολίσθησης και των αντι-Skew: εξασφαλίζει την ομαλή κίνηση και αποτρέπει την κακή ευθυγράμμιση.
Προστασία υπερφόρτωσης: Αποτρέπει τα υπερβολικά φορτία από την καταστροφή του συστήματος.

6. Σκηνή τροχού

1) Τύποι τροχών γερανού
A 20- Ton Double Girder Goliath Grany Crane συνήθως χρησιμοποιεί τους ακόλουθους τύπους τροχών:
Οδηγοί τροχών: συνδεδεμένοι με τον κινητήρα και το κιβώτιο ταχυτήτων, παρέχοντας κίνηση.
Ιδικοί τροχοί (μη οδηγημένοι): Υποστηρίξτε το βάρος του γερανού και ρολό ελεύθερα.
Φλάντζες τροχούς: Έχετε μια ανυψωμένη άκρη (φλάντζα) για να κρατήσει τον γερανό ευθυγραμμισμένο στις ράγες.
Διπλές τροχούς (προαιρετικά): Παρέχετε επιπλέον σταθερότητα για εφαρμογές υψηλής ακρίβειας.
2) Διαδικασία υλικού και κατασκευής
Υλικό:
Σφυρηλατημένος χάλυβας υψηλής αντοχής (π.χ. 42CRMO, 65mn ή ZG 430-640).
Θερμάνεται για υψηλή αντοχή στη φθορά και ανθεκτικότητα.
Σκληρότητα:
Σκληρότητα επιφάνειας: HRC 40-50 (για αντίσταση φθοράς).
Σκληρότητα πυρήνα: χαμηλότερη για να διατηρηθεί η ανθεκτικότητα.
Διαδικασία κατασκευής:
Σφυρηλάτηση → μηχανική επεξεργασία → θερμική επεξεργασία → τελική λείανση και δοκιμή.

7. Σκίνιο

1) Τύποι αγκίστρων γερανών
Η επιλογή του Hook εξαρτάται από την εφαρμογή ανύψωσης:
Ενιαίο γάντζο:
Χρησιμοποιείται για γενικές εφαρμογές ανύψωσης.
Απλός σχεδιασμός με περιστρεφόμενη περιστροφή για να αποφευχθεί η συστροφή.
Διπλό γάντζο:
Χρησιμοποιείται για ευρεία ή βαριά φορτία για να εξασφαλιστεί ομοιόμορφη κατανομή βάρους.
Παρέχει καλύτερη σταθερότητα από ένα μόνο άγκιστρο.
Σφυρήλατο άγκιστρο εναντίον πλαστικοποιημένου άγκιστρα:
Σφυρήλατο άγκιστρο: Κατασκευασμένο από ένα κομμάτι χάλυβα υψηλής αντοχής, ισχυρότερο και πιο ανθεκτικό.
Laminated Hook: Κατασκευασμένο από πολλαπλές χάλυβα, που χρησιμοποιούνται για επιπλέον ασφάλεια (μειώνει τον κίνδυνο ξαφνικής αποτυχίας).
2) Υλικό & Κατασκευή
Υλικό:
Χάλυβα ανθρακούχου ή κράματος υψηλής αντοχής (π.χ. 20mnsi, 34crmo4).
Σχεδιασμένο για να χειρίζεται υψηλά φορτία και να αντισταθεί στην παραμόρφωση.
Κατεργασία με θερμοκρασία:
Αυξάνει τη σκληρότητα και την ανθεκτικότητα.
Μειώνει τη φθορά και επεκτείνει τη διάρκεια ζωής.
Παράγοντας ασφαλείας:
Τυπικά 4: 1 ή 5: 1 για να εξασφαλιστεί εργασίες ασφαλούς ανύψωσης.

8. Μοντέρη

Χαρακτηριστικά και προδιαγραφές
1) τροφοδοτικό:
Η τριφασική τροφοδοσία είναι το πρότυπο, καθώς παρέχει μια πιο ισορροπημένη, αποτελεσματική και αξιόπιστη πηγή ενέργειας για εφαρμογές βαρέως τύπου.
Συχνότητα: Συνήθως 50 Hz ή 60 Hz, ανάλογα με τα τοπικά ηλεκτρικά πρότυπα.
2) περίβλημα και προστασία:
Η βαθμολογία προστασίας IP54 ή IP55 για την προστασία από τη σκόνη και το νερό.
Τάξη F ή H Μόση για την αντιμετώπιση υψηλότερων θερμοκρασιών λειτουργίας.
Σύστημα ψύξης: Οι περισσότεροι κινητήρες είναι εξοπλισμένοι με αναγκαστικούς ανεμιστήρες εξαερισμού ή ψύξης για να αποφευχθεί η υπερθέρμανση κατά τη διάρκεια εκτεταμένων λειτουργιών.
3) Σύστημα εκκίνησης:
Star-Delta (WYE-DELTA) ή εκκινητές αυτοπροστασίας για την ομαλή εκκίνηση του κινητήρα και να μειώσετε το ρεύμα εισόδου.
Μαλακός εκκινητής ή VFD: Χρησιμοποιείται συχνά για τρόλεϊ και κινητές μηχανές για να αυξήσουν σταδιακά την ταχύτητα, βελτιώνοντας τη μακροζωία του κινητήρα και μειώνοντας τη μηχανική τάση.

.

9. Σύστημα συναγερμού και ορίου

1) Σύστημα συναγερμού ήχου και φωτός
Το σύστημα συναγερμού ήχου και φωτός παρέχει οπτικές και ακουστικές ειδοποιήσεις για να προειδοποιήσετε για συγκεκριμένες συνθήκες λειτουργίας του γερανού, όπως η προσέγγιση της υπερφόρτωσης, του περιορισμού του εύρους ή των καταστάσεων έκτακτης ανάγκης.
2) Όρια διακόπτες
Οι διακόπτες ορίων είναι συσκευές ασφαλείας που εμποδίζουν τον γερανό να υπερβεί το σχεδιασμένο λειτουργικό του εύρος. Αυτοί οι διακόπτες είναι κρίσιμοι για την εξασφάλιση ασφαλούς λειτουργίας και την αποφυγή μηχανικών ζημιών ή κινδύνων για την ασφάλεια.

10. Συσκευές ασφαλείας

1) Σύστημα προστασίας υπερφόρτωσης
Σκοπός: Αποτρέπει τον γερανό να ανυψώσει τα φορτία πέρα ​​από την ονομαστική του χωρητικότητα, γεγονός που θα μπορούσε να οδηγήσει σε δομικές βλάβες ή καταστροφική αποτυχία.
2) Όρια διακόπτες
Σκοπός: Εξασφαλίζει ότι ο γερανός δεν υπερβαίνει τα σχεδιασμένα λειτουργικά του όρια, αποτρέποντας τη μηχανική βλάβη ή την επικίνδυνη λειτουργία.
3) Σύστημα διακοπής έκτακτης ανάγκης
Σκοπός: Παρέχει έναν μηχανισμό γρήγορης διακοπής για όλες τις λειτουργίες του γερανού σε περίπτωση έκτακτης ανάγκης.
4) Σύστημα κατά της σύγκρουσης
Σκοπός: Αποτρέπει τη σύγκρουση του γερανού με κοντινά αντικείμενα, άλλους γερανούς ή δομές, βελτιώνοντας την ασφάλεια σε περιβάλλοντα με πολλαπλούς γερανούς.
5) Σύστημα συναγερμού ήχου και φωτός
Σκοπός: Προειδοποιεί το κοντινό προσωπικό των κινήσεων του γερανού και τις μη φυσιολογικές συνθήκες.
6) Σύστημα κατά της σούπας
Σκοπός: Μειώνει την ταλάντευση φορτίου κατά τη διάρκεια των κινήσεων του γερανού, τη βελτίωση της ασφάλειας, της ακρίβειας και του ελέγχου φορτίου.
7) Συστήματα φρένων
Σκοπός: Παρέχετε ασφαλείς δυνατότητες διακοπής και κρατήστε τις δυνατότητες για τον γερανό, αποτρέποντας την κίνηση όταν δεν είναι επιθυμητή.

11. Λειτουργία ελέγχου

1) Έλεγχος μενταγιόν (ενσύρματο έλεγχο)
Περιγραφή:
Ένας έλεγχος μενταγιόν είναι μια φορητή συσκευή συνδεδεμένη με τον γερανό μέσω ενός εύκαμπτου καλωδίου. Επιτρέπει στον χειριστή να ελέγχει τις κινήσεις του γερανού από απόσταση ενώ παραμένει στο έδαφος ή στην περιοχή του γερανού.
2) Ραδιοφωνικό τηλεχειριστήριο (ασύρματο έλεγχο)
Περιγραφή:
Ένα τηλεχειριστήριο ραδιοφώνου επιτρέπει στον γερανό να λειτουργεί ασύρματα από απόσταση χρησιμοποιώντας μια χειροκίνητη συσκευή με κουμπιά, joysticks ή οθόνες αφής.
3) Έλεγχος καμπίνας (καμπίνα χειριστή)
Περιγραφή:
Στον έλεγχο της καμπίνας, ο χειριστής κάθεται σε μια πλήρως κλειστή καμπίνα στο γερανό, παρέχοντας μια σαφή εικόνα του φορτίου, της περιοχής ανύψωσης και των εξαρτημάτων γερανού.
4) Αυτόματο \/ ημιαυτόματο έλεγχο
Περιγραφή:
Ο αυτόματος έλεγχος αναφέρεται σε συστήματα όπου ο γερανός προγραμματίζεται να εκτελεί αυτόματα συγκεκριμένες εργασίες, με βάση τις προκαθορισμένες παραμέτρους ή τις προγραμματισμένες εντολές.
Ο ημιαυτόματος έλεγχος επιτρέπει στον χειριστή να ορίσει ορισμένες παραμέτρους (όπως η απόσταση ταχύτητας ή ταξιδιού), ενώ εξακολουθεί να έχει χειροκίνητο έλεγχο σε ορισμένες κινήσεις.

12.Sketch

Κύριος τεχνικός

1. Υψηλή χωρητικότητα φορτίου
Βαριά χωρητικότητα ανύψωσης: Με χωρητικότητα τόνου {0}}, ο γερανός μπορεί να χειριστεί με ασφάλεια πολύ βαρύ φορτία, καθιστώντας το ιδανικό για βιομηχανικές εφαρμογές όπως η ανύψωση μεγάλου εξοπλισμού, το προκατασκευασμένο σκυρόδεμα ή τα ναυπηγικά υλικά.
Σχεδιασμός διπλής δοκού: Η διαμόρφωση διπλής δοκού προσφέρει ανώτερη ισχύ και σταθερότητα σε σύγκριση με τους γερανούς μεμονωμένων δοκών, επιτρέποντάς του να ανυψώσει και να υποστηρίξει τα βαρύτερα φορτία με μεγαλύτερη ασφάλεια.
2. Ευελιξία και ευελιξία
Επιλογές πολλαπλών ελέγχων: A 20- Ton Double Girder Goliath Grany Crane μπορεί να είναι εξοπλισμένος με διάφορα συστήματα ελέγχου (π.χ. Έλεγχος μενταγιόν, τηλεχειριστήριο ραδιοφώνου, έλεγχος καμπίνας), παρέχοντας ευελιξία για να ταιριάζει σε διαφορετικές λειτουργικές ανάγκες.
Ευρύ φάσμα εφαρμογών: Αυτοί οι γερανοί μπορούν να χρησιμοποιηθούν σε ποικίλες ρυθμίσεις, συμπεριλαμβανομένων των ναυπηγείων, των λιμένων, των εργοτάξια και των εργοστασίων παραγωγής, καθιστώντας τα ευέλικτα σε διάφορες βιομηχανίες.
Ρυθμιζόμενες ταχύτητες και κινήσεις: Ανάλογα με το σχεδιασμό, αυτοί οι γερανοί προσφέρουν ακριβή έλεγχο της ανύψωσης, της μείωσης και της οριζόντιας κίνησης, εξασφαλίζοντας ότι τα φορτία μετακινούνται με ακρίβεια και ελάχιστο κίνδυνο.
3. Ενισχυμένα χαρακτηριστικά ασφαλείας
Προστασία υπερφόρτωσης: Ο γερανός είναι εξοπλισμένος με συστήματα προστασίας υπερφόρτωσης για να διασφαλιστεί ότι ο γερανός δεν υπερβαίνει την ονομαστική του χωρητικότητα, αποτρέποντας τα ατυχήματα και τις ζημιές.
Όρια διακόπτες: Εγκαταστάθηκαν σε διάφορα σημεία κατά μήκος της διαδρομής του γερανού και ανυψωτήρα, αυτοί οι διακόπτες εμποδίζουν τον γερανό να κινείται πέρα ​​από το καθορισμένο εύρος του, προστατεύοντας τον γερανό και το περιβάλλον.
Σταθμοί στάσης έκτακτης ανάγκης και συναγερμοί ασφαλείας: Ο γερανός είναι εξοπλισμένος με συστήματα στάσης έκτακτης ανάγκης και ήχους και ελαφρούς συναγερμούς για τους χειριστές ειδοποίησης και τους κοντινούς εργαζόμενους επικίνδυνων συνθηκών.
Παρακολούθηση της ταχύτητας ανέμου: Για τους υπαίθριους γερανούς, ένα σύστημα παρακολούθησης ταχύτητας ανέμου μπορεί να σταματήσει αυτόματα τις λειτουργίες του γερανού εάν οι ταχύτητες του ανέμου υπερβαίνουν τα ασφαλή όρια λειτουργίας, μειώνοντας τον κίνδυνο ατυχημάτων κατά τη διάρκεια σκληρών καιρικών συνθηκών.
4. Βελτιωμένη απόδοση και παραγωγικότητα
Λειτουργία υψηλής ταχύτητας: Αυτοί οι γερανοί είναι σε θέση να κινούνται γρήγορα σε μεγάλες περιοχές, μειώνοντας το χρόνο που δαπανάται για τη μεταφορά βαρέων φορτίων και την αύξηση της λειτουργικής αποτελεσματικότητας.
Μειωμένη χειρωνακτική εργασία: Με αυτοματοποιημένα χαρακτηριστικά και ακριβή έλεγχο, οι φορείς εκμετάλλευσης μπορούν να χειριστούν βαρύτερα φορτία με λιγότερη προσπάθεια, μειώνοντας την ανάγκη για χειροκίνητη εργασία και βελτίωση της παραγωγικότητας.
Συνεχής Λειτουργία: Ο ισχυρός σχεδιασμός της δομής διπλής δομής επιτρέπει τις παρατεταμένες περιόδους συνεχούς λειτουργίας χωρίς να διακυβεύεται η απόδοση ή η ασφάλεια.
5. Ανθεκτικότητα και μακροζωία
Εγχώρια κατασκευή: Ο σχεδιασμός διπλής δοκού καθιστά τον γερανό πιο σταθερό και ικανό να αντέξει τη χρήση βαρέως τύπου σε σκληρά υπαίθρια περιβάλλοντα, όπως οι υψηλοί άνεμοι, οι ακραίες θερμοκρασίες και τα διαβρωτικά στοιχεία.
Χαμηλή συντήρηση: Λόγω των ανθεκτικών εξαρτημάτων τους και του ισχυρού σχεδιασμού, αυτοί οι γερανοί απαιτούν ελάχιστη συντήρηση, συμβάλλοντας στη μείωση του κόστους διακοπής και συντήρησης.
Ανθεκτικό στις καιρικές συνθήκες: Οι γερανοί Goliath Gantry έχουν σχεδιαστεί ειδικά για να εργάζονται σε υπαίθρια περιβάλλοντα, που σημαίνει ότι είναι κατασκευασμένα για να υπομείνουν διάφορες καιρικές συνθήκες χωρίς να επηρεάζουν την απόδοση.
6. Αυξημένη εμβέλεια και προσβασιμότητα
Μεγάλο εύρος: Ο γερανός μπορεί να καλύψει μια μεγάλη περιοχή, καθιστώντας την ιδανική για εργασίες που απαιτούν ευρεία οριζόντια κίνηση, όπως υλικά φόρτωσης\/εκφόρτωσης από πλοία ή μετακινώντας εξοπλισμό σε εργοτάξια.
Πλεονέκτημα ύψους: Ο σχεδιασμός διπλής δοκού παρέχει μεγαλύτερο ύψος ανύψωσης, καθιστώντας το κατάλληλο για την ανύψωση βαρέων φορτίων από σημαντικά ύψη ή μεταξύ δομών με σημαντική κατακόρυφη κάθαρση.

1.
Η ναυπηγική και η επισκευή των πλοίων: Οι γερανοί Goliath Gantry χρησιμοποιούνται συνήθως στα ναυπηγεία για την ανύψωση και τη μεταφορά βαρέων τμημάτων των πλοίων, όπως μεγάλα τμήματα κύτους, κινητήρες και άλλα συστατικά. Η μεγάλη χρονική διασταύρωση του γερανού και η ικανότητα ανύψωσης του επιτρέπουν να μετακινεί αυτά τα βαριά και υπερμεγέθη εξαρτήματα σε όλη την αυλή.
Φόρτωση και εκφόρτωση πλοίων: Αυτοί οι γερανοί χρησιμοποιούνται επίσης για τη φόρτωση και εκφόρτωση φορτίου από πλοία, όπως χάλυβα, εξοπλισμός και άλλα βαριά υλικά. Ο γερανός μπορεί εύκολα να μετακινήσει το φορτίο από την αποβάθρα στη γη και αντίστροφα.
2.
Βαριά ανύψωση: A 20- Ton Double Girder Goliath Grany είναι ιδανικός για το χειρισμό μεγάλων κατασκευαστικών υλικών όπως δοκούς σκυροδέματος, δομές χάλυβα και προκατασκευασμένα μέρη. Η ικανότητα του γερανού να χειρίζεται βαριά φορτία καθιστά ζωτικής σημασίας για την πολυκατοικία, την κατασκευή γεφυρών και τα έργα υποδομής μεγάλης κλίμακας.
Μεταφορά υλικών σε εργοτάξια: Ο γερανός μπορεί να χρησιμοποιηθεί για την μετακίνηση υλικών γύρω από τα εργοτάξια, όπως ο μεγάλος εξοπλισμός, οι δοκοί χάλυβα και τα προκατασκευασμένα πλαίσια σκυροδέματος, η βελτίωση της αποτελεσματικότητας και η μείωση της χειρωνακτικής εργασίας.
3. Βιομηχανική κατασκευή
Χειρισμός βαρέως εξοπλισμού: Στα εργοστάσια παραγωγής, ιδιαίτερα εκείνων που εμπλέκονται στην παραγωγή χάλυβα, στην κατασκευή αυτοκινήτων ή στα βαριά μηχανήματα, ο γερανός μπορεί να χρησιμοποιηθεί για την ανύψωση και τη μετακίνηση βαρέων μηχανών, κινητήρων και εξοπλισμού κατά τη διάρκεια της συναρμολόγησης, της συντήρησης και των διαδικασιών εγκατάστασης.
Χάλυβα: Οι γερανοί Goliath Gantry χρησιμοποιούνται συχνά σε χάλυβα για να χειριστούν βαριά χάλυβα, μπαλέτες και μεγάλους κυλίνδρους χάλυβα. Ο σχεδιασμός του γερανού του επιτρέπει να λειτουργεί σε σκληρά περιβάλλοντα με υψηλές θερμοκρασίες και βαριά φόρτο εργασίας.
4.
Συντήρηση και εγκατάσταση εξοπλισμού: Στα μονάδες παραγωγής ηλεκτρικής ενέργειας, το 20- ton γερανός χρησιμοποιείται για να μετακινήσει γεννήτριες, στρόβιλους, μετασχηματιστές και άλλο βαρύ εξοπλισμό κατά τη διάρκεια της εγκατάστασης ή της συντήρησης. Αυτό είναι κρίσιμο για τα εργοστάσια παραγωγής ηλεκτρικής ενέργειας, ειδικά τους πυρηνικούς, υδροηλεκτρικούς και θερμικούς σταθμούς ηλεκτροπαραγωγής, όπου τα βαριά μηχανήματα πρέπει να μετακινούνται με ακρίβεια.
Συγκρότημα ανεμογεννητριών: Ορισμένες μονάδες ηλεκτροπαραγωγής, ιδιαίτερα εκείνες που εμπλέκονται στην αιολική ενέργεια, χρησιμοποιούν γερανούς Goliath για τη συναρμολόγηση των ανεμογεννητριών ή τη μετακίνηση βαρέων εξαρτημάτων όπως οι λεπίδες του ρότορα και οι γεννητές.
5. Θύρες και τερματικά αποστολής
Χειρισμός εμπορευματοκιβωτίων: Οι γερανοί Goliath Gantry χρησιμοποιούνται εκτενώς σε θύρες για φόρτωση και εκφόρτωση δοχείων από πλοία. Η ικανότητά τους να χειρίζονται βαριά φορτία σε ένα ευρύ εύρος τους επιτρέπει να φορτώνουν αποτελεσματικά και να εκφορτώνουν φορτίο, μειώνοντας τους χρόνους ανάκαμψης για πλοία σε πολυάσχολα περιβάλλοντα λιμένων.
Χαλαρός χύδην υλικού: Αυτοί οι γερανοί χρησιμοποιούνται επίσης για τη χειρισμό χύδην υλικά, όπως άνθρακα, κόκκους ή άμμο. Μπορούν να φορτώσουν χύδην υλικό σε φορτηγά, φορτηγίδες ή πλοία και να το εκφορτώσουν από διάφορους τρόπους μεταφοράς στο τερματικό σταθμό.

1. Σχεδιασμός & Μηχανική
Ανάλυση απαιτήσεων: Προσδιορίστε τις προδιαγραφές, συμπεριλαμβανομένου του Span, του ύψους, του κύκλου λειτουργίας και των περιβαλλοντικών συνθηκών.
CAD Σχέδια & Υπολογισμοί φορτίου: Οι μηχανικοί σχεδιάζουν τη δομή του γερανού, εξασφαλίζοντας τη συμμόρφωση με τα διεθνή πρότυπα ασφαλείας όπως το FEM, το CMAA ή το ISO.
Επιλογή βασικών εξαρτημάτων: Περιλαμβάνει διπλές δοκοί, τελικά καροτσάκια, μηχανισμό καροτσάκι, σύστημα ανύψωσης και ηλεκτρικούς ελέγχους.
2. Προμήθεια υλικού
Δομικός χάλυβα: πλάκες και δοκούς από χάλυβα υψηλής αντοχής για δοκούς, πόδια και δομές υποστήριξης.
Μηχανισμός ανύψωσης: Ο κινητήρας, το κιβώτιο ταχυτήτων, το συρματόσχοινο και το τύμπανο προέρχονται.
Ηλεκτρικά και στοιχεία ελέγχου: Οι μετατροπείς, οι διακόπτες περιορισμού, η PLC και οι πίνακες ελέγχου.
3. Κατασκευή δομικών εξαρτημάτων
Παραγωγή διπλής δοκού
Κοπή: Οι πλάκες χάλυβα κόβονται σε ακριβή σχήματα.
Συγκόλληση: Οι δοκοί συγκολλούνται με τη χρήση βυθισμένης συγκόλλησης τόξου (SAW) για να εξασφαλιστεί η δύναμη.
Μη μηχανική κατεργασία: Η κατεργασία ακριβείας για την κατάλληλη ευθυγράμμιση των σιδηροτροχιών και του καροτσιού.
Τα πόδια και τα τελικά καροτσάκια
Συγκολλημένο και κατεργασμένο για ομαλή κίνηση τροχών και σιδηροτροχιά.
Εγκατάσταση σιδηροδρομικών γραμμών για κίνηση τρόλεϊ.
4. Συναρμολόγηση μηχανικών και ανύψωσης εξαρτημάτων
Σύστημα καροτσάκι και ανυψωμένος
Το κιβώτιο ταχυτήτων, ο κινητήρας, ο τύμπανος, ο οδηγός σχοινιού και τα φρένα ασφαλείας συναρμολογούνται.
Το συρματόσχοινο τραυματίζεται στο τύμπανο.
Εγκατάσταση μηχανισμού κίνησης
Οι κινητήρες και οι αναγωγείς εγκαθίστανται στα τελικά καροτσάκια.
Οι τροχοί συναρμολογούνται με σωστή ευθυγράμμιση για να εξασφαλιστεί η ομαλή κίνηση.
5. Εγκατάσταση ηλεκτρικού συστήματος
Συναρμολόγηση πίνακα ελέγχου: Περιλαμβάνει VFD, επαφές και ρελέ ασφαλείας.
Καλωδίωση και συνδέσεις: καλωδίωση κινητήρα, διακόπτες περιορισμού και σύστημα διακοπής έκτακτης ανάγκης.
Εγκατάσταση τηλεχειριστηρίου & Εγκατάσταση καμπίνας: Ανάλογα με τις απαιτήσεις του πελάτη, έχει εγκατασταθεί είτε μια καμπίνα τηλεχειριστηρίου ραδιοφώνου είτε ένας φορέας εκμετάλλευσης.
6. Δοκιμές και ποιοτικός έλεγχος
Μηχανικοί έλεγχοι:
Δοκιμές φόρτωσης με 1,25 φορές την ονομαστική χωρητικότητα.
Έλεγχος κίνησης του καροτσάκι και ανύψωση.
Ηλεκτρικές δοκιμές:
Επαλήθευση των ταχύτητων του κινητήρα, των διακοπτών ορίων και των λειτουργιών ελέγχου.
Δοκιμές λειτουργίας φρένων έκτακτης ανάγκης.
Επιθεωρήσεις ασφαλείας:
Εξασφάλιση της συμμόρφωσης με τους κανονισμούς OSHA, ISO ή τοπικούς κανονισμούς ασφαλείας.
7. Επιφανειακή θεραπεία & ζωγραφική
Sandblasting: Αφαιρεί τη σκουριά και παρασκευάζει μεταλλικές επιφάνειες.
Πρωτοβάθμια και ζωγραφική: ανθεκτικό στη διάβρωση εποξειδική εκκινητή που ακολουθείται από βιομηχανική βαφή.
8. Συσκευασία και μεταφορά
Συσκευασία εξαρτημάτων: Κάθε μέρος είναι ασφαλώς συσκευασμένο για μεταφορά.
Φόρτωση και αποστολή: Φορτωμένο σε φορτηγά ή δοχεία για παράδοση.
9. Εγκατάσταση & ανάθεση
ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΣΤΟΙΧΕΙΑ: Τα κύρια εξαρτήματα είναι βιδωμένα και συγκολλημένα στη θέση τους.
Τελική δοκιμή: Δοκιμές φόρτωσης στον ιστότοπο εγκατάστασης για να εξασφαλιστεί η πλήρης λειτουργικότητα.
Handover & Training: Εκπαίδευση χειριστή και τελική έγκριση από τον πελάτη.
10.Final παραδοτέα
Πλήρες σύστημα γερανών με λειτουργικά εγχειρίδια.
Υποστήριξη εγγύησης και μετά την πώληση για μακροπρόθεσμη συντήρηση.

Προβολή εργαστηρίου:

Η εταιρεία έχει εγκαταστήσει μια πλατφόρμα διαχείρισης ευφυούς εξοπλισμού και έχει εγκαταστήσει 310 σετ (σύνολα) των ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σύνολα (σύνολα) και ο ρυθμός δικτύωσης εξοπλισμού θα φθάσει το 95%. 32 γραμμές συγκόλλησης έχουν τεθεί σε χρήση, 50 προγραμματίζονται να εγκατασταθούν και ο ρυθμός αυτοματισμού ολόκληρης της σειράς προϊόντων έχει φτάσει το 85%.
