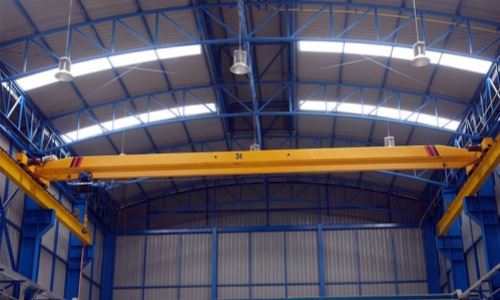

Κρέμονται γερανό γέφυρας ενιαίας δοκού

Στοιχεία πυρήνα: κιβώτιο ταχυτήτων, κινητήρα, εργαλεία

Τόπος προέλευσης: Henan, Κίνα

Εγγύηση: 1 έτος

Βάρος (kg): 10000 kg

Ένθετα εξερχόμενη βίντεο: Παρέχεται

Αναφορά δοκιμής μηχανημάτων: Παρέχεται

Μονάδες πώλησης: Ενιαίο αντικείμενο

Μέγεθος ενός πακέτου: 600x300x300 cm

Ενιαίο ακαθάριστο βάρος: 200. 000 kg







1.

Η κύρια δέσμη ενός γερανού γερανού γέφυρας μονής δοκού (που ονομάζεται επίσης γερανός ενιαίας δοκού) είναι το κύριο οριζόντιο δομικό στοιχείο που:

Υποστηρίζει τον ανυψωτήρα και το καροτσάκι, που τρέχουν κατά μήκος της φλάντζας κάτω από τη δοκό.

Αναστέλλεται (δεν υποστηρίζεται από κάτω) και συνδέεται και στα δύο άκρα για να τερματίσει τα φορτηγά, τα οποία με τη σειρά τους οδηγούν σε δοκούς διαδρόμου τοποθετημένες στην οροφή του κτιρίου ή στη δομή των εναέριων.



2. Σύστημα απορροής

1) Ηλεκτρικός ανυψωτήρας

Τύπος: Συνηθέστερα ένας ανυψωτήρας συρματόσχοινο ή ανυψωτήρα ηλεκτρικής αλυσίδας.

Λειτουργία: ανυψώνει και μειώνει το φορτίο χρησιμοποιώντας έναν μηχανισμό τυμπάνου ή αλυσίδας με κινητήρα.

Χωρητικότητα ανύψωσης: Κυμαίνεται από 0. 5 τόνοι έως περίπου 10 τόνους (ή περισσότερο με προσαρμοσμένο σχεδιασμό).

Ύψος ανύψωσης: τυπικά προσαρμόσιμο με βάση την εφαρμογή (π.χ. 6m, 9m, 12m, κλπ.).

Ταχύτητα ανύψωσης: Συχνά η μονάδα δίσκου ή μεταβλητής συχνότητας (VFD) ελέγχεται για ομαλό χειρισμό.

2) Τρόζιο (Hoist Trolley)

Τοποθέτηση: Προσαρμοσμένη με τον ανυψωτήρα, που τρέχει σε τροχούς κατά μήκος της φλάντζας κάτω της κύριας δέσμης.

Κίνηση: Μηχανή ή εγχειρίδιο. Επιτρέπει την οριζόντια διαδρομή του ανυψωτήρα κατά μήκος του διανύσματος του γερανού.

Ταξινόμηση ταξιδιού: τυπικά ελέγχεται μέσω του μετατροπέα (VFD) για ακρίβεια.

3) μπλοκ γάντζου και γάντζου

Το πραγματικό στοιχείο που συνδέεται με το φορτίο μέσω ιμάντων, αλυσίδων ή συσκευών ανύψωσης.

Εξοπλισμένο με μάνδαλο ασφαλείας για την πρόληψη της ολίσθησης φορτίου.

4) Όρια διακόπτες

Εγκαταστάθηκε για να αποφευχθεί η υπερβολική διαδρομή στην ανύψωση (προς τα πάνω\/προς τα κάτω) και στην κίνηση του τρόλεϊ (αριστερά\/δεξιά).

Εξασφαλίζει την ασφάλεια και προστατεύει τον κινητήρα από ζημιές.

5) Σύστημα ελέγχου

Έλεγχος μενταγιόν: Ενσύρματο τηλεχειριστήριο που κρέμεται από τον γερανό.

Ασύρματο τηλεχειριστήριο: Προαιρετικό για την ευκολία και την ασφάλεια του χειριστή.

Έλεγχος καμπίνας: Σπάνια σε γερανούς Underhung λόγω των χαμηλότερων δυνατοτήτων.

3.ημεταφορά

Η τελική μεταφορά ενός κρεμασμένου γερανού γέφυρας μονής δοκού (επίσης γνωστός ως τελικό φορτηγό) είναι ένα κρίσιμο δομικό και μηχανικό συστατικό που υποστηρίζει την κύρια δέσμη και επιτρέπει στον γερανό να ταξιδεύει κατά μήκος των δοκών διαδρόμου.
Σε μια κρέμονται (Underhung) διαμόρφωση, η τελική μεταφορά αναστέλλεται από τις δοκούς διαδρόμου τοποθετημένων οροφής και τρέχει κατά μήκος της φλάντζας κάτω αυτών των δοκών.
Δομή και τοποθέτηση:

Κατασκευασμένα από χάλυβα και προφίλ συγκολλημένα ή βιδωμένα σε άκαμπτο πλαίσιο.

Βιδωμένο ή συγκολλημένο και στα δύο άκρα της κύριας δέσμης (δοκός).

Ανασταλεί από δοκούς διαδρόμου, που σημαίνει ότι ταξιδεύει κάτω από τις δοκούς.



4. Μηχανισμός ταξιδιού

Το σύστημα που ταξιδεύει γερανός ενός κρέμονται γερανό γέφυρας μονής δοκού (επίσης γνωστός ως ο μακρύς μηχανισμός ταξιδιού) είναι το μέρος του γερανού που επιτρέπει σε ολόκληρη τη δομή του γερανού (κύρια δοκός + ανυψωτήρα + άκρο) να μετακινούνται διαμήκως κατά μήκος των δοκών διαδρόμου τοποθετημένα στην οροφή ή στην οροφή του κτιρίου.

5. Μηχανισμός ταξιδιού Trolley
Το σύστημα ταξιδιού του καροτσιού ενός γερανού γερανού γέφυρας μεμονωμένα είναι ο μηχανισμός που επιτρέπει στον ανυψωτήρα και το καροτσάκι να μετακινούνται οριζόντια κατά μήκος της κύριας δοκού (δοκός), επιτρέποντας την κίνηση του φορτίου (δοκός). Αυτό είναι απαραίτητο για την ακριβή τοποθέτηση και το χειρισμό εντός της λειτουργίας του γερανού.

6.Τροχός γερανού

Οι τροχοί ενός κρεμασμένου γερανού γέφυρας ενιαίας δοκού διαδραματίζουν κρίσιμο ρόλο στην ενεργοποίηση της κίνησης τόσο του ίδιου του γερανού (μακρύ ταξίδι) όσο και του καροτσιού\/ανυψωτήρα (διασταυρωμένη διαδρομή). Επειδή είναι ένας γερανός (Underhung), οι τροχοί λειτουργούν στην κάτω φλάντζα των δοκών διαδρόμου (για το Crane Travel) και της κύριας δέσμης (για ταξίδια τρόλεϊ).

7. Σκίνιο

Το γάντζο ενός κρέμονται γερανό γέφυρας μεμονωμένο δοκό είναι η τελική συσκευή χειρισμού φορτίου που συνδέει τον μηχανισμό ανύψωσης του γερανού (ανυψωμένος) στο αντικείμενο που αρθεί. Πρόκειται για ένα κρίσιμο στοιχείο ασφαλείας που έχει σχεδιαστεί για να υποστηρίζει το πλήρες φορτίο του γερανού και να εμπλέκεται με ασφάλεια ανύψωση, αλυσίδες ή άλλες συσκευές ανύψωσης.

8. Μοντέρη

Ο κινητήρας ενός κρέμονται γερανό γέφυρας ενιαίας δοκού είναι ένα βασικό συστατικό που εξουσιοδοτεί την κίνηση του γερανού, συμπεριλαμβανομένων των λειτουργιών ανύψωσης, καροτσιού και γερανού (μακρύς). Αυτοί οι κινητήρες είναι ειδικά σχεδιασμένοι για βιομηχανικές λειτουργίες βαρέως φορτίου, υψηλής ρώτης και συχνών εκκίνησης\/διακοπής.

.

9. Σύστημα συναγερμού και ορίου

Το σύστημα συναγερμού ήχου και ελαφρού συναγερμού και οι διακόπτες περιορισμού είναι βασικά εξαρτήματα ασφάλειας και ελέγχου σε έναν γερανό γέφυρας μεμονωμένων δοκών. Βοηθούν στην πρόληψη ατυχημάτων, στην προστασία του εξοπλισμού και στην ασφαλή λειτουργία του γερανού.
1) Σύστημα συναγερμού ήχου και φωτός
Σκοπός:
Ειδοποιεί τους εργαζόμενους σε λειτουργία γερανού, κίνηση ή σφάλματα

Αυξάνει την ασφάλεια στο χώρο εργασίας από το προειδοποιητικό προσωπικό:

Ταξίδι με γερανό

Ανυψωτικές εργασίες

Συνθήκες έκτακτης ανάγκης ή υπερφόρτωσης
2) Όρια διακόπτες
Σκοπός:
Σταματήστε αυτόματα ή περιορίστε την κίνηση γερανού\/καροτσάκι\/ανυψωτή

Αποτρέπει την υπερβολική κίνηση, τη σύγκρουση ή τη μηχανική υπέρβαση

10. Συσκευές ασφαλείας

1) Όρια διακόπτες
Αποτρέψτε το υπερβολικό ταξίδι του γερανού, του καροτσιού και του ανυψωτήρα.

Τύποι: Διακόπτες ορίων ταξιδιού (διαμήκη και σταυροειδές), διακόπτες ανύψωσης άνω\/κάτω ορίου.

Αυτόματα διακόπτεται η ισχύς όταν έφτασαν τα όρια.

2) Συσκευή προστασίας υπερφόρτωσης
Παρακολουθεί το φορτίο ανύψωσης μέσω αισθητήρα κυψελών φορτίου ή ρεύματος.

Αποτρέπει την ανύψωση πέρα ​​από την ονομαστική χωρητικότητα σταματώντας τον κινητήρα ανύψωσης.

Αποφεύγει τις δομικές βλάβες και τα ατυχήματα που προκαλούνται από την υπερφόρτωση.

3) Κουμπί διακοπής έκτακτης ανάγκης (e-stop)
Βρίσκεται στο κρεμαστό κόσμημα και το τηλεχειριστήριο.

Μειώνει αμέσως την ισχύ σε όλες τις λειτουργίες του γερανού όταν πατηθεί.

Παρέχει άμεση χειροκίνητη διακοπή σε καταστάσεις έκτακτης ανάγκης.

4) Συσκευές κατά της σύγκρουσης
Χρησιμοποιείται σε ρυθμίσεις πολλαπλών γελοιών στον ίδιο διάδρομο.

Αποτρέψτε τη σύγκρουση των γερανών, ανιχνεύοντας την εγγύτητα και την κίνηση.

Μπορεί να είναι αισθητήρες υπερήχων, υπέρυθρων ή ραντάρ.

5) Crane Traveling και Trolley Traveling Limiters
Μηχανικές ή ηλεκτρονικές συσκευές για να σταματήσουν την κίνηση κοντά στο διάδρομο ή τα άκρα της δοκού.

Αποτρέψτε τη μηχανική βλάβη λόγω της πρόσκρουσης.



11. Λειτουργία ελέγχου

1) Έλεγχος μενταγιόν (ενσύρματο έλεγχο)
Περιγραφή: Ένα πλήκτρο χειρός ελέγχου που συνδέεται με τον γερανό με καλώδιο.
2) Ασύρματο τηλεχειριστήριο
Περιγραφή: Ένας πομπός χειρός ελεγχόμενης ραδιοφωνίας επικοινωνεί ασύρματα με τον δέκτη γερανού.
3) Έλεγχος καμπίνας (καμπίνα χειριστή)
Περιγραφή: Ο χειριστής κάθεται μέσα σε μια καμπίνα τοποθετημένη στον γερανό ή στην κοντινή πλατφόρμα.
4) ημιαυτόματος και αυτόματος έλεγχος
Περιγραφή: Ενσωματώνει προγραμματιζόμενους λογικούς ελεγκτές (PLC) ή ηλεκτρονικά συστήματα για αυτοματοποιημένη λειτουργία γερανού.
5) Έλεγχοι οθόνης αφής ή πίνακα
Οι σύγχρονοι γερανοί μπορούν να ενσωματώσουν πάνελ οθόνης αφής για εύκολη λειτουργία, διαγνωστική και παρακολούθηση του συστήματος.
Συχνά σε συνδυασμό με ασύρματα ή ενσύρματα χειριστήρια.

Σκίτσο



Κύριος τεχνικός





1. Σχεδιασμός εξοικονόμησης χώρου
Ο γερανός αναστέλλεται από τη δέσμη διαδρόμου αντί να τρέχει σε ράγες σε επίπεδο δαπέδου, οπότε δεν καταλαμβάνει πολύτιμο χώρο δαπέδου.

Ιδανικό για εγκαταστάσεις με περιορισμένο χώρο δαπέδου ή όπου το πάτωμα πρέπει να παραμείνει σαφές για άλλους εξοπλισμούς ή λειτουργίες.

2. Ελαφριά δομή
Χρησιμοποιεί μία ενιαία δοκός (κύρια δέσμη), καθιστώντας τον γερανό ελαφρύτερο από τους τύπους διπλής δοκού.

Ευκολότερη και φθηνότερη εγκατάσταση και συντήρηση.

Λιγότερο δομικό φορτίο στο σύστημα κτιρίου και διαδρόμου.

3.
Χαμηλότερο κόστος υλικού και εγκατάστασης σε σύγκριση με τους γερανούς διπλής δοκού ή κορυφαίων γερανών.

Μειωμένες απαιτήσεις δομής θεμελίωσης και διαδρόμου.

Ο απλοποιημένος σχεδιασμός οδηγεί σε χαμηλότερα έξοδα κατασκευής και συντήρησης.

4. Ευπροσάρμοστο και ευέλικτο
Κατάλληλο για μικρές έως μεσαίες χωρητικότητες φορτίου (συνήθως μέχρι περίπου 10 τόνους).

Μπορεί να προσαρμοστεί για διάφορα διαστήματα και περιβάλλοντα εργασίας.

Εύκολη αναβάθμιση ή αναβάθμιση των υφιστάμενων εγκαταστάσεων.

5. Βελτιωμένη ασφάλεια
Ο ανασταλτικός σχεδιασμός ελαχιστοποιεί τους κινδύνους εδάφους για τους εργαζόμενους.

Εξοπλισμένοι με τυπικές συσκευές ασφαλείας (διακόπτες ορίων, συναγερμοί, προστασία υπερφόρτωσης).

6. Καλή προσβασιμότητα
Ο χειριστής ή τα αυτοματοποιημένα συστήματα έχουν καλύτερη ορατότητα και πρόσβαση για λειτουργίες ανύψωσης.

Ευκολότερο να φορτώσει τα φορτία σε σφιχτά ή περιορισμένους χώρους.



1. Εργαστήρια κατασκευής και γραμμές συναρμολόγησης
Ιδανικό για ανύψωση και κινούμενα μέρη και συγκροτήματα στην παραγωγή.

Υποστηρίζει εργασίες μηχανικής, συγκόλλησης και συναρμολόγησης.

Βοηθά στη βελτίωση της ροής εργασίας παρέχοντας γρήγορο, εύκαμπτο χειρισμό φορτίου.

2. Αποθήκες και εγκαταστάσεις αποθήκευσης
Αποτελεσματικά χειρίζεται τη φόρτωση\/εκφόρτωση και την τοποθέτηση υλικών.

Εξοικονομεί χώρο δαπέδου, επιτρέποντας περισσότερη χωρητικότητα αποθήκευσης.

Κατάλληλο για παλετικά προϊόντα, ογκώδη αντικείμενα και συσκευασμένα υλικά.

3.
Χρησιμοποιείται σε μονάδες συναρμολόγησης αυτοκινήτων μικρής έως μεσαίας κλίμακας.

Ανυψώνει τους κινητήρες, τα μέρη του πλαισίου και τα εξαρτήματα με ασφάλεια και αποτελεσματικότητα.

4. Κατασκευή ηλεκτρονικών και ηλεκτρικών εξοπλισμού
Λεπτό χειρισμό ευαίσθητων εξαρτημάτων.

Κατάλληλο για περιβάλλοντα καθαρού χώρου (με τροποποιήσεις).

5.
Διαχείριση πρώτων υλών, συσκευασίας και βαρέως εξοπλισμού.

Μπορεί να προσαρμοστεί για τα πρότυπα υγιεινής (εξαρτήματα από ανοξείδωτο χάλυβα, ειδικές επικαλύψεις).

6.
Μετακίνηση κυλίνδρων υφασμάτων και βαρέως εξοπλισμού.

Υποστηρίζει γραμμές παραγωγής χωρίς να καταλαμβάνει χώρο δαπέδου.

7. Εργαστήρια συντήρησης και επισκευής
Διευκολύνει την ανύψωση βαρέων εξαρτημάτων ή εργαλείων μηχανημάτων.

Χρησιμοποιείται σε ναυπηγεία, καταστήματα επισκευής οχημάτων και χώρους συντήρησης μηχανών.

8. Κατασκευή και κατασκευή ελαφρού
Βοηθά στη μετακίνηση δομών, εργαλείων και εξοπλισμού.

Βοηθά στην ακριβή τοποθέτηση κατά τη διάρκεια της κατασκευής.



1. Ανάλυση απαίτησης και σχεδιασμός
Συγκεντρώστε τις απαιτήσεις πελατών: Χωρητικότητα ανύψωσης, Span, περιβάλλον εργασίας, λειτουργία ελέγχου κ.λπ.

Διεξαγωγή σχεδιασμού μηχανικής:

Δομικός σχεδιασμός της κύριας δέσμης (δοκός), τελική καροτσάκια.

Επιλογή και ενσωμάτωση ανυψωτικής ενσωμάτωσης.

Σχεδιασμός μηχανικού και ηλεκτρικού συστήματος.

Εκτελέστε υπολογισμούς στρες και ελέγχους παράγοντα ασφαλείας.

Προετοιμάστε λεπτομερή σχέδια (μοντέλα CAD\/3D).

2. Προμήθεια υλικού
Πηγή υψηλής ποιότητας πλάκες, προφίλ και μηχανικά μέρη.

Επιλέξτε κινητήρες, φρένα, ηλεκτρικά εξαρτήματα, διακόπτες περιορισμού και συσκευές ελέγχου.

Επαληθεύστε τις πιστοποιήσεις και τα πρότυπα ποιότητας για τα υλικά.

3. Κατασκευή εξαρτημάτων
Κοπή και διαμόρφωση: Χρησιμοποιήστε μηχανές κοπής CNC, κόπτες πλάσματος ή διάτμηση για χάλυβα.

Συγκόλληση: συγκολλήστε την κύρια δοκός, τα άκρα των καροτσιών και τα πλαίσια υποστήριξης μετά από αυστηρές διαδικασίες.

Μη μηχανική κατεργασία: καθίσματα τροχών μηχανών, κιβώτια ταχυτήτων και άλλα εξαρτήματα ακριβείας.

Επιφανειακή θεραπεία: Αφαιρέστε τα burrs και τη σκουριά. Εφαρμόστε θεραπεία κατά της διάβρωσης (αμμοβολή, εκκίνηση).

4. Συναρμολόγηση μηχανικών εξαρτημάτων
Συναρμολογήστε τους τροχούς, τα άκρα των καροτσιών και τα πλαίσια καροτσάκια.

Εγκαταστήστε τον ανυψωτήρα και το κιβώτιο ταχυτήτων στη δοκό.

Τοποθετήστε κινητήρες, φρένα και φρένα.

Εγκαταστήστε τους διακόπτες ορίων και τις συσκευές ασφαλείας.

5. Εγκατάσταση ηλεκτρικού συστήματος
Οι κινητήρες καλωδίων, οι πίνακες ελέγχου και τα συστήματα συναγερμού.

Τοποθετήστε τον έλεγχο μενταγιόν ή τον ασύρματο δέκτη.

Συνδέστε τα κυκλώματα τροφοδοσίας και ελέγχου.

Δοκιμάστε την ηλεκτρική μόνωση και τη συνέχεια.

6. Ζωγραφική και φινίρισμα
Εφαρμόστε επικάλυψη αστάρι.

Τελειώστε με ανθεκτικό βιομηχανικό χρώμα (συνήθως φωτεινά χρώματα για ορατότητα).

Ξηρό και θεραπεία χρώματος σύμφωνα με τις προδιαγραφές.

7. Δοκιμές και επιθεώρηση ποιότητας
Δοκιμή φόρτωσης: Χωρητικότητα ανύψωσης δοκιμής με βάρη δοκιμής (συνήθως 125% του ονομαστικού φορτίου).

Λειτουργική δοκιμή: Ελέγξτε τις λειτουργίες ανύψωσης, καροτσάκι και γερανού.

Έλεγχοι ασφαλείας: Επαληθεύστε τη λειτουργία των ορίων διακόπτη, συναγερμών, φρένων και διακοπής έκτακτης ανάγκης.

Διακοπτική επιθεώρηση: Επιβεβαιώστε τη συμμόρφωση με τις προδιαγραφές σχεδιασμού.

8. Συσκευασία και παράδοση
Προστατέψτε τα εξαρτήματα γερανού με υλικά συσκευασίας.

Ρυθμίστε τη μεταφορά (δοχείο ή φορτηγό).

Παρέχετε εγχειρίδια εγκατάστασης και λειτουργίας.

9. Εγκατάσταση και ανάθεση (προαιρετικά, συχνά γίνονται επί τόπου)
Εποπτεία ή εκτέλεση εγκατάστασης γερανού στον ιστότοπο πελάτη.

Διεξαγωγή επιτόπιων δοκιμών και προσαρμογών.

Εκπαιδεύστε το προσωπικό του πελάτη για ασφαλή λειτουργία και συντήρηση.

Προβολή εργαστηρίου:

Η εταιρεία έχει εγκαταστήσει μια πλατφόρμα διαχείρισης ευφυούς εξοπλισμού και έχει εγκαταστήσει 310 σετ (σύνολα) των ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σύνολα (σύνολα) και ο ρυθμός δικτύωσης εξοπλισμού θα φθάσει το 95%. 32 γραμμές συγκόλλησης έχουν τεθεί σε χρήση, 50 προγραμματίζονται να εγκατασταθούν και ο ρυθμός αυτοματισμού ολόκληρης της σειράς προϊόντων έχει φτάσει το 85%.
