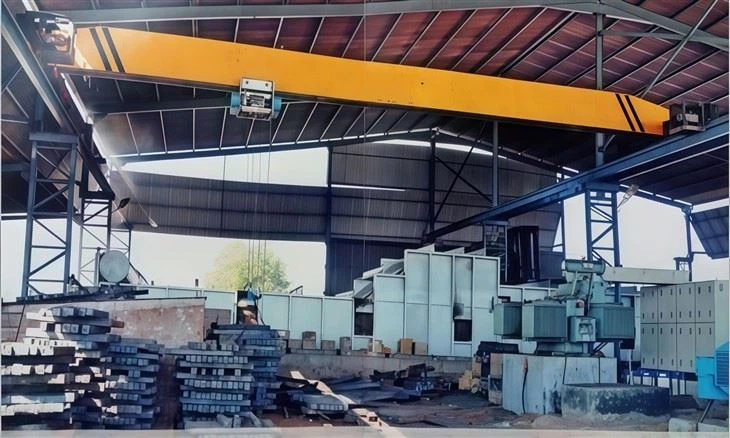

5 τόνοι μονής δοκού γερανός

A 5- TON Ενιαία δοκός γερανός είναι μια κοινή βιομηχανική λύση ανύψωσης σχεδιασμένη για εργασίες χειρισμού μεσαίου τύπου υλικού. Ακολουθεί μια λεπτομερής κατανομή των χαρακτηριστικών, των εξαρτημάτων και των εφαρμογών του:

Βασικά χαρακτηριστικά:
Χωρητικότητα: 2 μετρικοί τόνοι (2, 000 kg).

Σχεδιασμός ενιαίας δοκού: Μια κύρια δέσμη (συνήθως δοκός I ή δοκών κιβωτίων) υποστηρίζοντας το ανυψωτήρα και το καροτσάκι, καθιστώντας το ελαφρύτερο και πιο οικονομικό από τους γερανούς διπλού ποδιού.

Span: Συνήθως κυμαίνεται από 5 έως 22,5 μέτρα (προσαρμόσιμο με βάση το πλάτος του εργαστηρίου).

Ύψος ανύψωσης: συνήθως 6-18 μέτρα (ρυθμιζόμενο ανά απαιτήσεις).

Κατηγορία εργασίας: Γενικά A3 (μέτριο καθήκον) ή Α4 (βαριά υπηρεσία) με βάση τη συχνότητα χρήσης.







Ένα 2- TON μονής δοκού γερανού είναι μια κοινή λύση ανύψωσης για εφαρμογές ελαφρού έως μεσαίου τύπου σε εργαστήρια, αποθήκες και βιομηχανικές εγκαταστάσεις. Τα κύρια συστατικά του περιλαμβάνουν:

1 γέφυρα (κύρια δοκός)
Η ενιαία δοκός (συνήθως δομή τύπου Ι ή κουτί) εκτείνεται στο πλάτος του κόλπου και υποστηρίζει τον ανυψωτήρα και το καροτσάκι.

Κατασκευασμένο από χάλυβα υψηλής αντοχής για ανθεκτικότητα και χωρητικότητα φορτίου.

2.
Βρίσκεται και στα δύο άκρα της δοκού, αυτά στεγάζουν τους τροχούς που επιτρέπουν στον γερανό να κινείται κατά μήκος των δοκών διαδρόμου.

Συμπεριλάβετε μηχανισμούς κίνησης (κινητήρες, φρένα και κιβώτια ταχυτήτων) για διαχρονικά ταξίδια.







3 Μονάδα ανύψωσης
Ο ηλεκτρικός ανελκυστήρας (ανυψωτήρας αλυσίδας ή ανελκυστήρα συρματόσχοινο) τοποθετείται σε ένα καροτσάκι για κατακόρυφη ανύψωση.

Περιλαμβάνει κινητήρα, φρένο, κιβώτιο ταχυτήτων, τροχό τυμπάνου\/αλυσίδας και μπλοκ αγκίστρου.

Κοινοί τύποι: ανυψωτήρας αλυσίδας (π.χ. τύπος CD1\/MD1) ή ανυψωτήρας συρματόσχοινων.



4. Τρόϊλ (μηχανισμός ταξιδιού)
Μετακινεί τον ανυψωτήρα κατά μήκος της δοκού (σταυροειδές ταξίδι).

Μπορεί να είναι μηχανοκίνητο (για κινούμενη κίνηση) ή χειροκίνητο τύπο ώθησης (για ελαφρύτερη χρήση).





5.

Υποστηρίξτε ολόκληρη τη δομή του γερανού και συνήθως τοποθετούνται σε κτίρια κτιρίων ή ανεξάρτητες δομές υποστήριξης.

Συμπεριλάβετε τις ράγες για την ομαλή κίνηση του γερανού.




6. Ηλεκτρικό σύστημα
Πίνακας ελέγχου - Διαχειρίζεται τις λειτουργίες του γερανού (ανύψωση, διέλευση και ταξίδια).

Κρατήστε το τηλεχειριστήριο ελέγχου \/ ραδιοφωνικού ελέγχου - επιτρέπει στον χειριστή να ελέγχει τον γερανό.

Όρια διακόπτες-Αποτρέψτε το υπερβολικό ταξίδι του ανυψωτήρα και του καροτσιού.

Σύστημα τροφοδοσίας - Χρησιμοποιεί το σύστημα γιουστών, τους τροχούς καλωδίων ή τις ράβδους λεωφορείων για ηλεκτροδότηση.


7. Στοιχεία ασφαλείας
Περιοριστής υπερφόρτωσης - Αποτρέπει την ανύψωση πέρα ​​από 2- χωρητικότητα τόνου.

Κουμπί διακοπής έκτακτης ανάγκης - Για άμεσο τερματισμό λειτουργίας.

BUTHERS \/ BUFFERS - απορροφήστε την πρόσκρουση στα άκρα του διαδρόμου.



8. Δομή υποστήριξης (προαιρετική)
Στήλες και τιράντες διαδρόμου (αν δεν είναι συνδεδεμένα με μια υπάρχουσα δομή κτιρίου).





12. Σκίτσο









Ένας γερανός ενιαίας δοκού 2 τόνου είναι ένα ευπροσάρμοστο και οικονομικά αποδοτικό διάλυμα ανύψωσης που χρησιμοποιείται ευρέως σε εργαστήρια, αποθήκες και μικρές βιομηχανικές εγκαταστάσεις. Εδώ είναι τα βασικά του πλεονεκτήματα:

1.
Χαμηλότερο αρχικό κόστος σε σύγκριση με τους γερανούς διπλής δοκού λόγω απλούστερου σχεδιασμού και λιγότερων εξαρτημάτων.

Μειωμένα έξοδα εγκατάστασης και συντήρησης.

2. Σχεδιασμός εξοικονόμησης χώρου
Συμπαγής δομή με μία μόνο δοκό, καθιστώντας την ιδανική για εγκαταστάσεις με περιορισμένη κεφαλή.

Απαιτεί λιγότερος χώρος εργαστηρίου σε σύγκριση με τους γερανούς διπλής δοκού.

3. Ελαφρύ και εύκολο στην εγκατάσταση
Η ελαφρύτερη κατασκευή μειώνει το φορτίο στη δομή του κτιρίου.

Ταχύτερη εγκατάσταση με προ-συναρμολογημένα εξαρτήματα.

4. Ενεργειακή απόδοση
Χρησιμοποιεί έναν ανυψωτικό συρματόσχοινο ή έναν ανυψωτήρα αλυσίδας, ο οποίος καταναλώνει λιγότερη ισχύ σε σύγκριση με τους μεγαλύτερους γερανούς.

5. Ομαλή και ακριβής λειτουργία
Η ηλεκτρική ανυψωτήρα εξασφαλίζει την ομαλή ανύψωση και την ακριβή τοποθέτηση φορτίου.

Κατάλληλο για εφαρμογές ελαφρού έως μεσαίου τύπου (π.χ. γραμμές συναρμολόγησης, χειρισμός υλικών).

6. Χαμηλή συντήρηση
Λιγότερα κινούμενα μέρη οδηγούν σε ελάχιστη φθορά.

Εύκολη επιθεώρηση και συντήρηση.

7. Προσαρμόσιμες επιλογές
Ρυθμιζόμενο εύρος, ύψος ανύψωσης και ταχύτητα ώστε να ταιριάζει με συγκεκριμένες ανάγκες.

Μπορεί να είναι χειροκίνητο (χειροποίητο) ή μηχανοκίνητο (τελικό ταξίδι μεταφοράς).

8. Ασφαλής και αξιόπιστα
Εξοπλισμένο με προστασία υπερφόρτωσης, διακόπτες περιορισμού και λειτουργίες διακοπής έκτακτης ανάγκης.

Συμμορφώνεται με τα πρότυπα ασφάλειας της βιομηχανίας.

9. Εύρος εφαρμογής πλάτους
Ιδανικό για εργοστάσια, αποθήκες, εργαστήρια, γκαράζ και κέντρα εφοδιαστικής.

Χειρίζεται φορτία μέχρι 2 τόνους αποτελεσματικά.

Σύναψη
Ο γερανός ενιαίας δοκού 2 τόνων είναι μια οικονομική, εξοικονόμηση χώρου και αποτελεσματική λύση ανύψωσης για εφαρμογές ελαφρού έως μεσαίου τύπου. Η απλότητα, η αξιοπιστία και η χαμηλή συντήρηση της καθιστούν μια δημοφιλής επιλογή σε διάφορες βιομηχανίες.







Ο γερανός ενιαίας δοκού 2 τόνων είναι ένα ευπροσάρμοστο και οικονομικά αποδοτικό διάλυμα ανύψωσης που χρησιμοποιείται ευρέως σε διάφορες βιομηχανίες για χειρισμό υλικών. Ακολουθεί μια επισκόπηση των βασικών εφαρμογών, χαρακτηριστικών και παροχών:

Εφαρμογές ενός γερανού {0}}} τόνου μονής δοκού
Μονάδες παραγωγής

Μετακίνηση πρώτων υλών, τελικών προϊόντων ή εξαρτημάτων μηχανημάτων.

Λειτουργίες γραμμής συναρμολόγησης για ακριβή τοποθέτηση εξαρτημάτων.

Αποθήκες και εφοδιαστική

Φόρτωση\/εκφόρτωση αγαθών από φορτηγά.

Μεταφορά παλετών, εμπορευματοκιβωτίων ή βαρέων πακέτων.

Εργαστήρια και καταστήματα επισκευής

Μηχανές ανύψωσης, βαρύ εξοπλισμό ή μεταλλικά μέρη.

Υποστήριξη εργασιών συντήρησης και επισκευής.

Εργοτάξια

Χειρισμός δομικών υλικών (χάλυβα δοκούς, μπλοκ από σκυρόδεμα).

Βοηθώντας στη συναρμολόγηση προ -δομής.

Βιομηχανίες χάλυβα και μετάλλων

Μετακίνηση πηνίων, φύλλων ή μεταλλικών ράβδων.

Υποστήριξη διαδικασιών σφυρηλάτησης και σφράγισης.

Μονάδες παραγωγής ενέργειας και υποσταθμοί

Εγκατάσταση ή εξυπηρέτηση βαρέων ηλεκτρικού εξοπλισμού (μετασχηματιστές, γεννήτριες).

Αυτοκινητοβιομηχανία

Ανύψωση εξαρτημάτων, κινητήρων ή πλαισίου κατά τη διάρκεια της παραγωγής.







Η διαδικασία παραγωγής για ένα 2- τόνο μονής δοκού γερανού περιλαμβάνει διάφορα βασικά στάδια, από το σχεδιασμό έως την τελική δοκιμή. Παρακάτω είναι ένα περίγραμμα βήμα προς βήμα της τυπικής διαδικασίας κατασκευής:

1. Σχεδιασμός & Μηχανική
Ανάλυση απαιτήσεων πελατών: Προσδιορίστε το εύρος, το ύψος ανύψωσης, την τροφοδοσία ρεύματος (τάση\/συχνότητα) και τον κύκλο λειτουργίας (ταξινόμηση FEM\/ISO).

Μοντελοποίηση CAD: Δημιουργήστε σχέδια 3D και δομικούς υπολογισμούς για τη δοκός, τα τελικά καροτσάκια, τον ανυψωτήρα και το διάδρομο.

Επιλογή υλικού: Επιλέξτε κατάλληλες βαθμίδες χάλυβα (π.χ. Q235B για δοκό, Q345 για εξαρτήματα υψηλής πίεσης) και εξαρτήματα (κινητήρες, φρένα, συρματόσχοινα).

2. Προμήθεια υλικού
Κύρια δοκάρια: Αγορά χαλύβδινων πλακών\/καναλιών για τη δοκό (συνήθως σχεδιασμός τύπου κιβωτίου ή δέσμης I για 2- χωρητικότητα τόνου).

Τέλος βαγονέτες: Αποκτήστε τροχούς, άξονες και περιβλήματα (συνήθως κατασκευασμένα από συγκολλημένο χάλυβα).

Hoist & Trolley: Πηγή ή παρασκευή ηλεκτρικού ανυψωτήρα (αλυσίδα ή σύρμα συρματόσχου), πλαίσιο καροτσάκι και γρανάζια.

Ηλεκτρικά εξαρτήματα: κινητήρες (κύριος ανυψωτικός ανυψωτικός, μετακινούμενοι), διακόπτες περιορισμού, μενταγιόν ελέγχου και καλωδίωση.

3. Κατασκευή
Α. Παραγωγή κύριας δοκού
Κοπή: Οι πλάκες χάλυβα κόβονται σε μέγεθος μέσω κοπής πλάσματος CNC\/OxY-καυσίμου.

Συγκόλληση: Συναρμολογήστε τη δοκό κιβωτίου χρησιμοποιώντας βυθισμένη συγκόλληση τόξου (SAW) για αρμούς υψηλής αντοχής.

Ισχυρία: Θερμική επεξεργασία ή μηχανική πίεση για να εξαλειφθεί η στρέβλωση.

Διάτρηση: οπές μπουλονιών για συνδέσεις τελικής μεταφοράς.

Β. Τελικά καροτσάκια
Συναρμολόγηση πλαισίου: Τμήματα χάλυβα συγκόλλησης για να σχηματίσουν τη δομή της μεταφοράς.

Εγκατάσταση τροχών: Τοποθετήστε τους τροχούς διπλής μεταφοράς (για ράγες διαδρόμου) και συνδεθείτε με κινητήρες μονάδων οδήγησης εάν τροφοδοτηθούν.

Γ. Hoist & Trolley
Συγκόλληση πλαισίου: Κατασκευάστε το πλαίσιο καροτσάκι για να ταιριάζει με το πλάτος της δοκού.

Συναρμολόγηση: Μονάδα ανύψωσης, γρανάζια και φρένα. Εξασφαλίστε την ευθυγράμμιση.

4. Επιφανειακή επεξεργασία
Ανατίναξη πυροβολισμού: Καθαρίστε τις επιφάνειες χάλυβα για να αφαιρέσετε τη σκουριά\/κλίμακα.

Πρωτοβάθμια\/ζωγραφική: Εφαρμόστε αστάρι αντι-διάσημο και topcoat (π.χ. εποξειδική βαφή).

5. Ενσωμάτωση ηλεκτρικού συστήματος
Καλωδίωση: Εγκαταστήστε τα καλώδια τροφοδοσίας, τα συστήματα ελέγχου και τις συσκευές ασφαλείας (π.χ. περιοριστές υπερφόρτωσης).

Βαθμονόμηση κινητήρα: Ρυθμίστε τις ρυθμίσεις της ροπής και του κινητήρα ανά κύκλο λειτουργίας.

6. Συναρμολόγηση και δοκιμή
ΣΥΝΔΕΣΗ ΣΥΝΔΕΣΗΣ ΣΥΝΔΕΣΗΣ: Βουλίστε ή συγκολλήστε τη δοκός για να τερματίσετε τα καροτσάκια.

Εγκατάσταση διαδρόμου: Mount Crane σε δοκούς διαδρόμου (εάν παρέχεται).

Δοκιμές φόρτωσης:

Δοκιμή χωρίς φορτίο: Ελέγξτε τα ταξίδια, την ανύψωση και τους διακόπτες περιορισμού.

Στατική δοκιμή φορτίου: 125% της ονομαστικής χωρητικότητας (2,5 τόνοι) για 10 λεπτά.

Δοκιμή δυναμικής φόρτωσης: χωρητικότητα 110% (2,2 τόνοι) με επαναλαμβανόμενες κινήσεις.

7. Επιθεώρηση και πιστοποίηση
Διασδιάστατοι έλεγχοι: Επαληθεύστε το εύρος, το ύψος ανύψωσης και την ευθυγράμμιση.

Συμμόρφωση με την ασφάλεια: Εξασφαλίστε την τήρηση των προτύπων (ISO 9001, FEM, ASME B30.17 ή τοπικούς κανονισμούς).

Τεκμηρίωση: Παρέχετε αναφορές δοκιμών, εγχειρίδια και CE\/άλλες πιστοποιήσεις.

8. Συσκευασία και παράδοση
Αποσυναρμολόγηση (αν χρειαστεί): ξεχωριστή δοκός, άκρα καροτσάκια και ηλεκτρικά εξαρτήματα για τη ναυτιλία.

Προστασία: αδιάβροχο περιτύλιγμα για υπαίθρια αποθήκευση\/διαμετακόμιση.





Η εταιρεία έχει εγκαταστήσει μια πλατφόρμα διαχείρισης ευφυούς εξοπλισμού και έχει εγκαταστήσει 310 σετ (σύνολα) των ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σύνολα (σύνολα) και ο ρυθμός δικτύωσης εξοπλισμού θα φθάσει το 95%. 32 Γραμμές συγκόλλησης έχουν τεθεί σε χρήση, 50 προγραμματίζονται να εγκατασταθούν και έχει φτάσει ο ρυθμός αυτοματισμού ολόκληρης της σειράς προϊόντων.
