Γερανός γέφυρας για πηνίο

Ο γερανός γέφυρας για χειρισμό πηνίων είναι ένα προηγμένο σύστημα χειρισμού υλικών σχεδιασμένο για ασφαλή, αποτελεσματική και ακριβή μεταφορά πηνίων σε διάφορα βιομηχανικά περιβάλλοντα, όπως χαλυβουργεία, εργοστάσια κατασκευής αλουμινίου και αποθήκες. Το σύστημα γερανών συνδυάζει καινοτόμο μηχανικό σχεδιασμό με στιβαρή κατασκευή για να εξασφαλίσει αξιοπιστία και παραγωγικότητα σε απαιτητικά περιβάλλοντα λειτουργίας.

Ο γερανός γέφυρας για χειρισμό πηνίου έχει προσαρμόσιμη ικανότητα ανύψωσης. Έχει σχεδιαστεί για να χειρίζεται μια ποικιλία βαρών πηνίων, από μερικούς τόνους έως περισσότερους από 100 τόνους, ανάλογα με τις λειτουργικές ανάγκες. Διαθέτει ειδική λαβή πηνίου.

Είναι επίσης εξοπλισμένο με ειδικούς μηχανισμούς ανύψωσης, όπως γάντζους C, μαγνήτες ή ανυψωτικά κενού για να εξασφαλίσει ασφαλή και χωρίς φθορές χειρισμό των πηνίων.

Ο γερανός γέφυρας για χειρισμό πηνίων διαθέτει σύστημα ελέγχου υψηλής ακρίβειας. Χρησιμοποιεί προηγμένη τεχνολογία μετατροπής συχνότητας και μηχανισμούς κατά της ταλάντωσης για να επιτύχει ομαλή και ακριβή κίνηση. Είναι κατασκευασμένο από χάλυβα υψηλής αντοχής και ανθεκτικά στη διάβρωση εξαρτήματα για να αντέχει σε σκληρά περιβάλλοντα εργασίας και να εξασφαλίζει μεγάλη διάρκεια ζωής.

Βασικά εξαρτήματα: Κινητήρας

Τόπος καταγωγής: Henan, Κίνα

Εγγύηση: 2 χρόνια

Βάρος (KG): 3000 kg

Βίντεο εξερχόμενη επιθεώρηση: Παρέχεται

Έκθεση δοκιμής μηχανημάτων: Παρέχεται

Εφαρμογή: εργαστήριο

Μηχανισμός ανύψωσης: Ηλεκτρικός ανυψωτήρας

Χαρακτηριστικό γερανού: Εύκολος χειρισμός γερανός γέφυρας με δοκό

Μέθοδος ελέγχου: Ασύρματο τηλεχειριστήριο

Πηγή ενέργειας: Τοπικό σύστημα τροφοδοσίας χρηστών

Χρώμα: Προσαρμοσμένο χρώμα αποδεκτό

Ταχύτητα ανύψωσης: Ρυθμιζόμενη ταχύτητα

1.Κύριο δοκάρι

Η κύρια δοκός ενός γερανού γέφυρας που χρησιμοποιείται για το χειρισμό του πηνίου είναι ένα κρίσιμο εξάρτημα και ο σχεδιασμός και οι προδιαγραφές του είναι προσαρμοσμένες στις συγκεκριμένες απαιτήσεις του υλικού που διακινείται.

Συνήθως, η κύρια δοκός είναι μια δομή κιβωτίου δοκού ή I-beam για να εξασφαλιστεί επαρκής αντοχή και ακαμψία. Για την ανύψωση του πηνίου, η δοκός μπορεί να περιλαμβάνει εξειδικευμένα εξαρτήματα ανύψωσης, όπως άγκιστρα C, μαγνήτες ή σφιγκτήρες για ασφαλή σύσφιξη του πηνίου.

Χάλυβας υψηλής ποιότητας (όπως Q235 ή Q345) χρησιμοποιείται για την κύρια δοκό για τη βελτίωση της αντοχής και της φέρουσας ικανότητας.

Μπορούν να εφαρμοστούν κατάλληλες επιφανειακές επεξεργασίες (όπως αντιδιαβρωτικές επιστρώσεις) για την παράταση της διάρκειας ζωής.

Η χωρητικότητα της κύριας δοκού έχει σχεδιαστεί για να χειρίζεται το βάρος του πηνίου, που κυμαίνεται από μερικούς τόνους έως εκατοντάδες τόνους. Στο σχεδιασμό λαμβάνονται υπόψη παράγοντες όπως τα δυναμικά φορτία και οι παράγοντες ασφάλειας.

Το άνοιγμα της κύριας δοκού εξαρτάται από την εφαρμογή του γερανού και το πλάτος του εργαστηρίου ή της περιοχής χειρισμού. Η δοκός είναι ενσωματωμένη με το σύστημα ανύψωσης και τροχαλίας για να εξασφαλίσει ομαλή οριζόντια και κάθετη κίνηση.

Σύστημα ανύψωσης

Το σύστημα ανύψωσης ενός γερανού που χρησιμοποιείται για το χειρισμό πηνίων περιλαμβάνει τυπικά πολλά βασικά εξαρτήματα και χαρακτηριστικά για να διασφαλιστεί η ασφαλής, αποτελεσματική και ακριβής ανύψωση βαρέων και ευαίσθητων φορτίων, όπως πηνία χάλυβα ή αλουμινίου.

Κινητήρας: Ένας ισχυρός κινητήρας με έλεγχο μεταβλητής ταχύτητας για τη ρύθμιση της ταχύτητας ανύψωσης.

Σχοινί ή αλυσίδα: Χρησιμοποιείται συρματόσχοινο ή αλυσίδα από χάλυβα υψηλής αντοχής για την ανύψωση του φορτίου. Για πηνία, προτιμάται το συρματόσχοινο λόγω της μεγαλύτερης χωρητικότητας φορτίου και της ομαλής λειτουργίας του.

Τύμπανο: Το συρματόσχοινο τυλίγεται γύρω από ένα αυλακωτό τύμπανο για να ανυψώσει ή να χαμηλώσει το πηνίο.

Σύστημα πέδησης: Ένα ασφαλές φρένο διασφαλίζει ότι το φορτίο παραμένει ασφαλές κατά τη λειτουργία.

C-Hook: Το άγκιστρο C αρπάζει την εσωτερική διάμετρο (ID) του πηνίου.

Ηλεκτρομαγνητικοί ανυψωτές: Κατάλληλες για την ανύψωση μεταλλικών πηνίων, αυτές οι συσκευές χρησιμοποιούν μαγνητικό πεδίο για να αρπάξουν το φορτίο.

Ανυψωτές κενού: Για μη μεταλλικά ή επικαλυμμένα πηνία, χρησιμοποιείται βεντούζα.

Σφιγκτήρες: Οι ρυθμιζόμενοι μηχανικοί σφιγκτήρες μπορούν να πιάσουν την εξωτερική διάμετρο (OD) ή τις πλευρές του πηνίου.

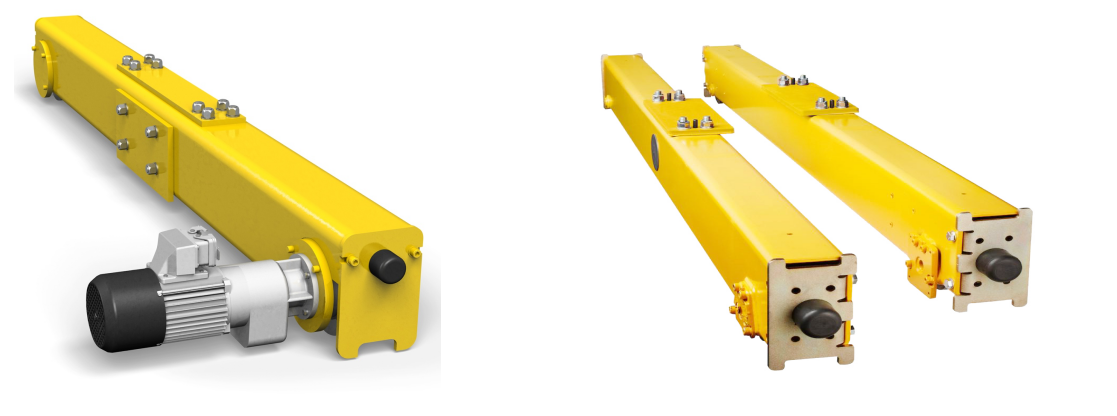

3.Τέλοςμεταφορά

Το ακραίο πλαίσιο ενός γερανού γέφυρας που χρησιμοποιείται για το χειρισμό πηνίων παίζει ζωτικό ρόλο σε ολόκληρο το σύστημα. Υποστηρίζει τις δοκούς της γέφυρας και επιτρέπει την ομαλή και αξιόπιστη κίνηση κατά μήκος των τροχιών του γερανού.

Το ακραίο πλαίσιο ενός σπειροειδούς γερανού έχει σχεδιαστεί για να χειρίζεται τα βαριά φορτία που είναι τυπικά για χαλύβδινα ή μεταλλικά πηνία, εξασφαλίζοντας ανθεκτικότητα και υψηλή χωρητικότητα φορτίου. Η σωστή ευθυγράμμιση διασφαλίζει ότι ο γερανός κινείται ομαλά στις τροχιές χωρίς να πιέζεται η δομή του γερανού ή να διακυβεύεται η σταθερότητα του φορτίου.

4.Μηχανισμός κίνησης γερανού

1) Αρχή λειτουργίας

Ο μηχανισμός κίνησης κινείται από ηλεκτρική ενέργεια, η οποία παρέχεται μέσω αγώγιμων ράβδων, καλωδίων πλαισίων ή τυμπάνων καλωδίων. Συνήθως, οι διπλοί κινητήρες χρησιμοποιούνται για συγχρονισμένη και ισορροπημένη κίνηση και των δύο πλευρών του γερανού. Η περιστροφή του κινητήρα μεταδίδεται στους τροχούς μέσω κιβωτίου ταχυτήτων και συνδέσμων. Το κιβώτιο ταχυτήτων μειώνει την ταχύτητα του κινητήρα ενώ ενισχύει τη ροπή για λειτουργία με μεγάλο φορτίο. Οι κινητήριοι τροχοί που είναι τοποθετημένοι στα ακραία πλαίσια ωθούν τον γερανό κατά μήκος των δοκών της τροχιάς. Οι ρελαντί τροχοί παρέχουν σταθερότητα και στήριξη. Η κατεύθυνση και η ταχύτητα ελέγχονται από τον χειριστή μέσω του πίνακα ελέγχου. Οι μονάδες μεταβλητής συχνότητας (VFD) χρησιμοποιούνται συχνά για την ομαλή ρύθμιση της ταχύτητας, επιτρέποντας την ακριβή τοποθέτηση των πηνίων. Τα φρένα που είναι ενσωματωμένα στον κινητήρα ή στο κιβώτιο ταχυτήτων χρησιμοποιούνται για την επιβράδυνση και τη διακοπή του γερανού όπως απαιτείται.

2) Λειτουργίες του μηχανισμού λειτουργίας του γερανού

Κίνηση γερανού κατά μήκος της γέφυρας: Ο μηχανισμός διαδρομής γερανού επιτρέπει στον γερανό γέφυρας να κινείται οριζόντια κατά μήκος της γέφυρας. Συνήθως αποτελείται από ένα σύνολο τροχών ή τροχιών τοποθετημένων στο πλάι της δοκού της γέφυρας. Αυτή η κίνηση είναι απαραίτητη για την τοποθέτηση του γερανού σε διαφορετικούς χώρους εργασίας, όπως χώρους αποθήκευσης πηνίων ή σταθμούς εργασίας.

Χειρισμός ακριβείας: Τα πηνία, ειδικά τα χαλύβδινα πηνία, είναι βαριά και πρέπει να τα χειρίζεστε με προσοχή. Ο μηχανισμός διαδρομής του γερανού επιτρέπει στον γερανό να τοποθετηθεί με ακρίβεια, διασφαλίζοντας ότι τα πηνία μπορούν να παραληφθούν, να μετακινηθούν και να τοποθετηθούν με υψηλή ακρίβεια, μειώνοντας τον κίνδυνο ζημιάς.

Ανύψωση και κατέβασμα: Ο μηχανισμός κίνησης του γερανού, σε συνδυασμό με το ανυψωτικό, είναι υπεύθυνος για την ανύψωση και το κατέβασμα των πηνίων. Το φορτίο μπορεί να ανυψωθεί στο κατάλληλο ύψος και να μετακινηθεί κατά μήκος της γέφυρας στην επιθυμητή θέση.

Σταθερότητα φορτίου: Ο μηχανισμός διαδρομής βοηθά στη διατήρηση της σταθερότητας του γερανού κατά τη μεταφορά του φορτίου, αποτρέποντας την ταλάντευση ή την ταλάντευση που μπορεί να συμβεί κατά την οριζόντια κίνηση των πηνίων.

Αποτελεσματική μεταφορά: Επιτρέποντας στον γερανό να ταξιδεύει κατά μήκος ολόκληρης της γέφυρας, μπορεί να μεγιστοποιηθεί η ικανότητα του γερανού να καλύπτει μια μεγάλη περιοχή εργασίας, επιτρέποντας την αποτελεσματική μεταφορά των πηνίων από την αποθήκευση στους χώρους επεξεργασίας ή φόρτωσης.

Ασφάλεια: Ο μηχανισμός ταξιδιού διασφαλίζει ότι ο γερανός μπορεί να κινείται ομαλά κατά μήκος της διαδρομής του, μειώνοντας την πιθανότητα ατυχημάτων, ειδικά όταν μετακινείτε μεγάλα και βαριά πηνία, τα οποία μπορεί να είναι επικίνδυνα σε περίπτωση πτώσης ή κακού χειρισμού.

5.Μηχανισμός κίνησης τρόλεϊ

1) Αρχή λειτουργίας

Η λειτουργία του μηχανισμού κίνησης ενός καροτσιού γερανού γέφυρας περιλαμβάνει ένα ηλεκτρικό σύστημα κίνησης που κινεί το καρότσι κατά μήκος των τροχιών της γέφυρας. Ο χειριστής το ελέγχει προσεκτικά χρησιμοποιώντας ένα τηλεχειριστήριο ή πίνακα ελέγχου για να μετακινήσει το φορτίο του πηνίου οριζόντια και κάθετα, διασφαλίζοντας αποτελεσματικό και ασφαλή χειρισμό. Το σύστημα έχει σχεδιαστεί για να παρέχει ακριβείς λειτουργίες κίνησης και ασφάλειας για την αποφυγή ατυχημάτων και την προστασία των εξαρτημάτων του γερανού.

2) Λειτουργία του μηχανισμού λειτουργίας του τρόλεϊ

Οριζόντια κίνηση: Η κύρια λειτουργία του μηχανισμού κίνησης του τρόλεϊ είναι να παρέχει οριζόντια κίνηση σε όλο το άνοιγμα ενός γερανού γέφυρας. Αυτό επιτρέπει στον γερανό να μετακινεί ένα φορτίο, στην περίπτωση αυτή ένα πηνίο, από τη μια πλευρά στην άλλη κατά μήκος της γέφυρας.

Τοποθέτηση φορτίου: Το τρόλεϊ μπορεί να τοποθετήσει με ακρίβεια το φορτίο. Με το χειρισμό των πηνίων, τα οποία είναι συχνά βαριά και εύθραυστα, αυτή η ακρίβεια είναι κρίσιμη για την αποφυγή ζημιών και την ασφάλεια κατά την ανύψωση και τη μεταφορά.

Συντονισμός με Γέφυρα και Ανυψωτικό: Το τρόλεϊ είναι μέρος ενός μεγαλύτερου συστήματος γερανών που αποτελείται από μια γέφυρα (η οποία κινείται κατά μήκος των τροχιών) και έναν ανυψωτήρα (που κινείται κάθετα). Η κίνηση του τρόλεϊ λειτουργεί σε συντονισμό με το ανυψωτικό για τη μεταφορά του πηνίου από το ένα σημείο στο άλλο, ευθυγραμμίζοντάς το με την επιθυμητή περιοχή φόρτωσης ή εκφόρτωσης.

Χαρακτηριστικά ασφαλείας: Ο μηχανισμός τρόλεϊ έχει συνήθως συστήματα ασφαλείας, όπως διακόπτες ορίου, προστασία υπερφόρτωσης και αντιολισθητικό έλεγχο για τη διασφάλιση της ομαλής λειτουργίας και την αποφυγή ατυχημάτων, ειδικά όταν χειρίζεστε μεγάλα, βαριά πηνία.

Αποτελεσματικός χειρισμός πηνίων: Τα πηνία χρησιμοποιούνται συχνά σε βιομηχανίες όπως η κατασκευή χάλυβα ή η επεξεργασία μετάλλων που απαιτούν ακρίβεια και ταχύτητα. Ο μηχανισμός κίνησης τρόλεϊ επιτρέπει στον γερανό να μεταφέρει γρήγορα τα πηνία σε χώρους αποθήκευσης, επεξεργασίας ή αποστολής.

Ρυθμιζόμενη ταχύτητα και έλεγχος: Το τρόλεϊ μπορεί να λειτουργεί σε διαφορετικές ταχύτητες για να χειριστεί πηνία διαφορετικών βαρών και μεγεθών. Ορισμένα προηγμένα συστήματα διαθέτουν ακόμη και μεταβλητές συχνότητες για ομαλή επιτάχυνση και επιβράδυνση, κάτι που είναι κρίσιμο για το χειρισμό ευαίσθητων ή βαρέων φορτίων όπως πηνία.

6.Τροχός γερανού

Λειτουργία

Ο τροχός του γερανού είναι μέρος του μηχανισμού κίνησης που επιτρέπει στον εναέριο γερανό να κινείται κατά μήκος του οριζόντιου άξονα.

Είναι σχεδιασμένο να αντέχει βαριά φορτία και να επιτρέπει στον γερανό να μεταφέρει πηνία με ασφάλεια και αποτελεσματικότητα.

Πρέπει να διασφαλίζει την ακριβή κίνηση για να αποφευχθεί η αστάθεια του φορτίου, ειδικά όταν χειρίζεστε βαριά ή ευαίσθητα πηνία.

Χαρακτηριστικά σχεδιασμού

Υλικό: Κατασκευασμένο από υλικά υψηλής αντοχής, όπως σφυρήλατο ή χυτό χάλυβα για αντοχή στη φθορά, την παραμόρφωση και την υψηλή πίεση. Τα υλικά που χρησιμοποιούνται περιλαμβάνουν 42CrMo4 ή ισοδύναμες ποιότητες για εξαιρετική φέρουσα ικανότητα.

Σχήμα τροχού: Οι τροχοί συνήθως φλαντζώνονται για να διατηρηθεί η σωστή ευθυγράμμιση στην πίστα και να αποφευχθεί ο εκτροχιασμός. Το πέλμα μπορεί να σκληρυνθεί για να ελαχιστοποιηθεί η φθορά και να παραταθεί η διάρκεια ζωής.

Τύποι τροχών γερανού

Single Flange: Εξασφαλίζει την ευθυγράμμιση και αποτρέπει τον εκτροχιασμό.

Διπλή φλάντζα: Παρέχει πρόσθετη ασφάλεια, ειδικά για γερανούς μεγάλης χωρητικότητας.

Επίπεδο πέλμα: Ειδικός σχεδιασμός για ευθυγράμμιση τροχιάς και σιδηροτροχιάς.

7.Crane Hook

Το άγκιστρο γερανού ενός γερανού είναι μια εξειδικευμένη συσκευή ανύψωσης πηνίων που χρησιμοποιείται για το χειρισμό πηνίων ή πηνίων βαρέων μετάλλων, όπως πηνία χάλυβα ή αλουμινίου, σε βιομηχανικά περιβάλλοντα.

Σχεδιασμός γάντζου: Τα άγκιστρα σε σχήμα C χρησιμοποιούνται συνήθως για το χειρισμό των πηνίων καθώς διέρχονται από το κέντρο (μάτι) του πηνίου Κατασκευασμένοι από υψηλής ποιότητας κράμα χάλυβα για αντοχή και ανθεκτικότητα.

Χωρητικότητα: Οι χωρητικότητες φόρτωσης είναι συνήθως προσαρμοσμένες που κυμαίνονται από μερικούς τόνους έως εκατοντάδες τόνους.

Μηχανισμός περιστροφής (προαιρετικός): Ορισμένα άγκιστρα είναι εξοπλισμένα με μηχανισμό περιστροφής 360 μοιρών για ευθυγράμμιση με το φορτίο για ακριβή τοποθέτηση.

Επικάλυψη μόνωσης: Μια προστατευτική επίστρωση μπορεί να εφαρμοστεί για να αποφευχθεί η ζημιά στην επιφάνεια του πηνίου.

Χαρακτηριστικά ασφαλείας: Ο μηχανισμός μανδάλωσης αποτρέπει την τυχαία απαγκίστρωση. Ένδειξη υπερφόρτωσης για ασφάλεια.

Αντίβαρο: Διατηρεί την ισορροπία κατά την ανύψωση ασύμμετρων ή διαφορετικού βάρους πηνίων.

Μοτέρ

Οι κινητήρες που χρησιμοποιούνται σε γερανούς που χειρίζονται πηνία συχνά πρέπει να πληρούν συγκεκριμένες απαιτήσεις ανάλογα με την εφαρμογή, τη χωρητικότητα φορτίου και το περιβάλλον λειτουργίας.

Τύποι κινητήρα

Κινητήρες AC: Χρησιμοποιούνται συνήθως σε γερανούς εναέριας κυκλοφορίας λόγω της αντοχής και της αποτελεσματικότητάς τους. Τυπικά, προτιμώνται οι επαγωγικοί κινητήρες με κλωβό σκίουρου.

Κινητήρες συνεχούς ρεύματος: Χρησιμοποιούνται σε εφαρμογές που απαιτούν ακριβή έλεγχο ταχύτητας, αλλά λιγότερο συνηθισμένοι τώρα λόγω της προόδου στους κινητήρες AC.

Servo Motors: Χρησιμοποιούνται για έλεγχο υψηλής ακρίβειας, που χρησιμοποιούνται συχνά σε σύγχρονους γερανούς με προηγμένο αυτοματισμό.

Ο κινητήρας πρέπει να ταιριάζει με την ανυψωτική ικανότητα του γερανού. Για χειρισμό πηνίων που μπορεί να περιλαμβάνουν πηνία από βαρύ χάλυβα, μπορεί να απαιτείται κινητήρας μεγάλης χωρητικότητας (π.χ. 10-50+ τόνοι).

Ο κινητήρας θα πρέπει να είναι σχεδιασμένος για λειτουργία βαρέως τύπου και τυπικά ταξινομείται ως κατηγορία εργασίας FEM/ISO, όπως M5, M6 ή υψηλότερη, για συχνές εκκινήσεις/σταματήσεις και υψηλή χρήση.

Οι κινητήρες μεταβλητής συχνότητας (VFD) χρησιμοποιούνται συχνά με κινητήρες για να παρέχουν ομαλή επιτάχυνση, επιβράδυνση και έλεγχο ταχύτητας. Αυτό είναι απαραίτητο για τον ασφαλή χειρισμό των πηνίων για την αποφυγή ζημιών.

Σύστημα συναγερμού ήχου και φωτός & διακόπτης ορίου

1) Σύστημα συναγερμού ήχου και φωτός

Τα συστήματα συναγερμού ήχου και φωτός για πηνία χειρισμού εναέριων γερανών έχουν σχεδιαστεί για να διασφαλίζουν την ασφάλεια και να προειδοποιούν τον χειριστή ή το κοντινό προσωπικό για συνθήκες λειτουργίας ή κινδύνους. Αυτοί οι συναγερμοί είναι κρίσιμοι σε περιβάλλοντα βαρέων μηχανημάτων, ειδικά όταν χειρίζεστε βαριά ή δυνητικά επικίνδυνα υλικά όπως πηνία.

Ηχητικός συναγερμός: Συνήθως μια σειρήνα ή ένας βομβητής που εκπέμπει δυνατό ήχο για να ειδοποιήσει τον χειριστή και το κοντινό προσωπικό για διαφορετικές καταστάσεις. Ανάλογα με την επείγουσα ανάγκη, το ύψος ή η διάρκειά του μπορεί να διαφέρει (π.χ. ένας συνεχής ήχος για έκτακτη ανάγκη ή μια σειρά σύντομων ήχων για μια προειδοποίηση).

Συναγερμός φωτός (φάρος): Ένα φως που αναβοσβήνει (συνήθως περιστρεφόμενος φάρος ή LED) που εμφανίζει οπτικά την τρέχουσα κατάσταση του γερανού. Συνήθως, χρησιμοποιούνται διαφορετικά χρώματα φωτός για την ένδειξη διαφορετικών συναγερμών:

Κόκκινο φως: Σοβαρή προειδοποίηση ή κατάσταση έκτακτης ανάγκης (π.χ. δυσλειτουργία γερανού, κατάσταση υπερφόρτωσης).

Κίτρινο/πορτοκαλί φως: Προειδοποιητικός συναγερμός (π.χ. ο γερανός είναι κοντά στο όριο φορτίου και χρειάζεται συντήρηση).

Πράσινο φως: Υποδεικνύει ότι όλα είναι φυσιολογικά.

Μπλε φως: Μερικές φορές χρησιμοποιείται για να υποδείξει ότι ο γερανός χρησιμοποιείται, συνήθως ως μέτρο ασφαλείας για τους κοντινούς εργάτες.

2) Διακόπτης ορίου

Οι περιοριστικοί διακόπτες στους γερανούς που χρησιμοποιούνται για το χειρισμό των πηνίων είναι ένα κρίσιμο στοιχείο για τη διασφάλιση της ασφαλούς και αποτελεσματικής λειτουργίας του γερανού. Αυτοί οι διακόπτες έχουν σχεδιαστεί για να περιορίζουν την κίνηση του ανυψωτικού, του τρόλεϊ ή της γέφυρας του γερανού, αποτρέποντας την υπέρβαση των ορίων ασφαλούς λειτουργίας. Συχνά χρησιμοποιούνται σε εφαρμογές όπου η ακριβής τοποθέτηση είναι κρίσιμη, όπως ο χειρισμός πηνίων που μπορεί να είναι βαριές και ευαίσθητες.

Τύποι διακοπτών ορίων:

Μηχανικοί διακόπτες ορίου: Αυτοί οι διακόπτες ενεργοποιούνται χρησιμοποιώντας φυσική επαφή με τα κινούμενα μέρη του γερανού. Μπορούν να τοποθετηθούν στη δομή του γερανού και να ανιχνεύσουν πότε ο ανυψωτήρας ή το τρόλεϊ φτάνει σε μια συγκεκριμένη θέση.

Ηλεκτρονικοί διακόπτες ορίου: Αυτοί οι διακόπτες λειτουργούν χωρίς φυσική επαφή. Βασίζονται σε αισθητήρες, όπως αισθητήρες εγγύτητας, για να ανιχνεύσουν τη θέση των κινούμενων μερών του γερανού. Είναι πιο ανθεκτικά και απαιτούν λιγότερη συντήρηση από τους μηχανικούς διακόπτες.

Περιστροφικοί διακόπτες ορίου: Χρησιμοποιούνται συχνά σε γερανούς για ακριβή έλεγχο περιστροφής. Παρακολουθούν την περιστροφή του γερανού ή του ανυψωτικού και σταματούν την περιστροφή όταν επιτευχθεί ένα καθορισμένο όριο.

Διακόπτες ορίου τραβήγματος σχοινιού: Χρησιμοποιούνται σε περιπτώσεις όπου ο γερανός κινείται σε μεγαλύτερες αποστάσεις. Ο διακόπτης ενεργοποιείται όταν τραβιέται το σχοινί όταν ο γερανός φτάσει στο όριο διαδρομής.

10.Συσκευές Ασφαλείας

Οι υπερυψωμένοι γερανοί που χρησιμοποιούνται για το χειρισμό των πηνίων, ειδικά σε βιομηχανίες όπως χαλυβουργεία ή αποθήκες, πρέπει να είναι εξοπλισμένοι με μια ποικιλία συσκευών ασφαλείας για την προστασία των εργαζομένων, του εξοπλισμού και των φορτίων.

Προστασία υπερφόρτωσης: εμποδίζει τον γερανό να ανυψώνει φορτία που υπερβαίνουν την ονομαστική του ικανότητα.

Συσκευή κατά της σύγκρουσης: διασφαλίζει ότι ο γερανός δεν συγκρούεται με άλλο εξοπλισμό, κατασκευές ή άλλους γερανούς που λειτουργούν.

Διακοπή έκτακτης ανάγκης (E-Stop): επιτρέπει στον χειριστή να σταματήσει αμέσως το γερανό σε περίπτωση έκτακτης ανάγκης.

Διακόπτης ορίου ανύψωσης: αποτρέπει την υπερβολική κίνηση του γάντζου προς τα πάνω και προς τα κάτω.

Έλεγχος κατά της ταλάντωσης: μειώνει την ταλάντωση του φορτίου για βελτίωση της ασφάλειας κατά τη λειτουργία, ειδικά όταν μετακινείτε βαριά πηνία.

Προστασία από υπερθέρμανση: αποτρέπει την υπερθέρμανση του κινητήρα του γερανού ή του μηχανισμού ανύψωσης.

Σύστημα τοποθέτησης φορτίου: διασφαλίζει την ακριβή τοποθέτηση του πηνίου, μειώνοντας τον κίνδυνο πτώσης ή βλάβης του πηνίου.

Προειδοποιητική ένδειξη: ειδοποιεί τον χειριστή και το κοντινό προσωπικό για κίνηση γερανού, πιθανούς κινδύνους ή αστοχία εξοπλισμού.

Τροφοδοσία έκτακτης ανάγκης: διασφαλίζει ότι οι κρίσιμες λειτουργίες ασφαλείας συνεχίζουν να λειτουργούν σε περίπτωση διακοπής ρεύματος.

Γάντζος και σφεντόνα ασφαλείας: βεβαιωθείτε ότι το πηνίο ανυψώνεται με ασφάλεια και αποτρέπει την πτώση του κατά την κίνηση.

11. Λειτουργία ελέγχου

Ο τρόπος ελέγχου των γερανών που χρησιμοποιούνται για το χειρισμό των πηνίων εξαρτάται συνήθως από τον τύπο του γερανού, το φορτίο και το περιβάλλον λειτουργίας.

Λειτουργία χειροκίνητου ελέγχου: Ο χειριστής του γερανού ελέγχει τον γερανό χειροκίνητα χρησιμοποιώντας ένα κρεμαστό ή ραδιοελεγκτή.

Λειτουργία αυτόματου ελέγχου: Ο γερανός ακολουθεί μια προκαθορισμένη προγραμματισμένη διαδρομή ή οδηγίες.

Λειτουργία ημιαυτόματου ελέγχου: Ο γερανός εκτελεί τις περισσότερες ενέργειες αυτόματα, αλλά ο χειριστής μπορεί να επέμβει σε ορισμένες εργασίες ή καταστάσεις έκτακτης ανάγκης.

Λειτουργία τηλεχειρισμού: Ο γερανός ελέγχεται μέσω ασύρματου τηλεχειριστηρίου, επιτρέποντας στον χειριστή να μετακινήσει τον γερανό από ασφαλή απόσταση.

Γερανοί με συστήματα τοποθέτησης φορτίου: Ορισμένοι προηγμένοι γερανοί είναι εξοπλισμένοι με συστήματα τοποθέτησης φορτίου που προσαρμόζουν αυτόματα τη θέση του φορτίου, διασφαλίζοντας ότι είναι πάντα σταθερό.

12.Σκίτσο

Κύρια τεχνική

Βελτιωμένος χειρισμός φορτίου: Οι γερανοί γέφυρας έχουν σχεδιαστεί για να ανυψώνουν εύκολα βαριά και ογκώδη φορτία, όπως μεταλλικά πηνία. Η στιβαρή κατασκευή τους και η υψηλή ανυψωτική τους ικανότητα τα καθιστούν ιδανικά για το χειρισμό μεγάλων πηνίων, που μπορεί να ζυγίζουν αρκετούς τόνους.

Ακρίβεια και έλεγχος: Αυτοί οι γερανοί είναι εξοπλισμένοι με προηγμένα συστήματα ελέγχου που παρέχουν ακριβή ανύψωση και τοποθέτηση. Αυτό είναι ζωτικής σημασίας όταν χειρίζεστε πηνία, καθώς ελαχιστοποιεί τον κίνδυνο ζημιάς στο φορτίο και στις γύρω υποδομές.

Χαρακτηριστικά ασφαλείας: Οι γερανοί γέφυρας συνήθως διαθέτουν πολλαπλά χαρακτηριστικά ασφαλείας, όπως προστασία υπερφόρτωσης, στάσεις έκτακτης ανάγκης και μηχανισμούς κατά της ταλάντωσης, που διασφαλίζουν την ασφαλή λειτουργία κατά το χειρισμό δυνητικά επικίνδυνων φορτίων όπως πηνία.

Αποτελεσματική ροή εργασίας: Η ικανότητα μετακίνησης φορτίων σε μεγάλες αποστάσεις μέσα σε ένα εργοστάσιο ή μια αποθήκη ενισχύει την παραγωγικότητα. Αυτό μειώνει το χρόνο διακοπής λειτουργίας και ελαχιστοποιεί την ανάγκη για χειρωνακτική εργασία, οδηγώντας σε ταχύτερο χειρισμό και αυξημένη λειτουργική απόδοση.

Βελτιστοποίηση χώρου: Σε αντίθεση με τα παραδοσιακά περονοφόρα ανυψωτικά ή άλλο εξοπλισμό ανύψωσης, ένας γερανός γέφυρας χρησιμοποιεί τον εναέριο χώρο, ελευθερώνοντας χώρο δαπέδου για άλλες δραστηριότητες. Αυτό είναι ιδιαίτερα χρήσιμο σε πολυσύχναστα ή περιορισμένα περιβάλλοντα εργασίας.

Ανθεκτικότητα και μακροζωία: Κατασκευασμένοι για να αντέχουν σε βαριά χρήση, οι γερανοί γέφυρας είναι κατασκευασμένοι από υλικά υψηλής ποιότητας σχεδιασμένα να διαρκούν για πολλά χρόνια. Αυτό μειώνει το κόστος συντήρησης με την πάροδο του χρόνου.

Προσαρμόσιμος σχεδιασμός: Οι γερανοί γέφυρας μπορούν να προσαρμοστούν στις συγκεκριμένες ανάγκες της λειτουργίας χειρισμού πηνίων. Λειτουργίες όπως ρυθμιζόμενοι γάντζοι, ειδικά εξαρτήματα ανύψωσης πηνίου και διαφορετικές ανυψωτικές ικανότητες μπορούν να ενσωματωθούν στο σχέδιο.

Μειωμένος κίνδυνος ζημιάς σε πηνία: Με εξειδικευμένα εξαρτήματα ανύψωσης πηνίου και ακριβή έλεγχο, οι γερανοί γέφυρας συμβάλλουν στη μείωση του κινδύνου καταστροφής των πηνίων κατά το χειρισμό, διατηρώντας την ποιότητά τους και ελαχιστοποιώντας τις απώλειες.

Ελαχιστοποιημένη καταπόνηση εργαζομένων: Αυτοματοποιώντας την ανύψωση και τη μετακίνηση των πηνίων, οι γερανοί γέφυρας μειώνουν τη φυσική καταπόνηση των εργαζομένων, οδηγώντας σε λιγότερους τραυματισμούς και κόπωση στο χώρο εργασίας.

Ευελιξία: Εκτός από τα πηνία, αυτοί οι γερανοί μπορούν να χειριστούν διάφορα άλλα υλικά, καθιστώντας τα ευέλικτα για διαφορετικές βιομηχανικές εφαρμογές, αυξάνοντας έτσι τη συνολική χρησιμότητα του συστήματος γερανών.

Ανύψωση και μεταφορά πηνίων: Οι γερανοί γέφυρας είναι ιδανικοί για την ανύψωση πηνίων, ειδικά μεγάλων ή βαρέων, λόγω της υψηλής χωρητικότητας φορτίου και της ικανότητάς τους να ταξιδεύουν κατά μήκος μιας σταθερής τροχιάς. Μπορούν εύκολα να σηκώσουν πηνία από χώρους αποθήκευσης και να τα μεταφέρουν σε γραμμές παραγωγής ή χώρους αποστολής.

Ακριβής τοποθέτηση: Η ικανότητα του γερανού να κινείται κατά μήκος οριζόντιου και κατακόρυφου άξονα επιτρέπει την ακριβή τοποθέτηση των πηνίων. Αυτό είναι ζωτικής σημασίας σε διαδικασίες όπως η τροφοδοσία πηνίων σε μηχανές ή η στοίβαξή τους σε μια συγκεκριμένη διάταξη σε χώρους αποθήκευσης.

Περιστροφή πηνίου: Ορισμένοι γερανοί γέφυρας μπορούν να εξοπλιστούν με ειδικά άγκιστρα ή ανυψωτικά πηνίων που έχουν σχεδιαστεί για περιστρεφόμενα πηνία, διευκολύνοντας τον προσανατολισμό των πηνίων όπως απαιτείται για επεξεργασία ή αποθήκευση.

Ασφαλής χειρισμός βαριών πηνίων: Τα πηνία, ειδικά αυτά που είναι κατασκευασμένα από μέταλλο ή χάλυβα, μπορεί να είναι βαριά και δύσκολο να τα χειριστείτε με το χέρι. Οι γερανοί γέφυρας παρέχουν έναν ασφαλή και αποτελεσματικό τρόπο μετακίνησης αυτών των πηνίων, μειώνοντας τον κίνδυνο ατυχημάτων ή τραυματισμών που σχετίζονται με τη χειροκίνητη ανύψωση.

Ελαχιστοποίηση της ζημιάς: Οι γερανοί γέφυρας έχουν σχεδιαστεί για να χειρίζονται τα υλικά με λεπτότητα, γεγονός που συμβάλλει στη μείωση του κινδύνου ζημιάς στο πηνίο. Ο κατάλληλος εξοπλισμός ανύψωσης, όπως οι λαβές πηνίου, μπορεί να διασφαλίσει ότι τα πηνία ανυψώνονται ομοιόμορφα και με ασφάλεια, αποτρέποντας την παραμόρφωση.

Διαχείριση αποθήκευσης: Σε χώρους αποθήκευσης πηνίων, οι γερανοί γέφυρας μπορούν να χρησιμοποιηθούν για την αποτελεσματική οργάνωση και στοίβαξη των πηνίων. Η δυνατότητα κίνησης των πηνίων κάθετα και οριζόντια επιτρέπει τη βέλτιστη χρήση του χώρου της αποθήκης και βελτιώνει τη διαχείριση αποθεμάτων.

Ενσωμάτωση με άλλο εξοπλισμό: Οι γερανοί γέφυρας μπορούν να ενσωματωθούν με άλλο εξοπλισμό, όπως μεταφορικούς ιμάντες, ο οποίος εξορθολογίζει τη διαδικασία μετακίνησης πηνίων από το ένα στάδιο της παραγωγής στο άλλο, βελτιώνοντας την απόδοση της ροής εργασίας.

1. Σχεδιασμός και Προγραμματισμός

Το πρώτο βήμα είναι να συγκεντρωθούν οι συγκεκριμένες ανάγκες του πελάτη, συμπεριλαμβανομένου του βάρους και των διαστάσεων των πηνίων, της ανυψωτικής ικανότητας και του λειτουργικού περιβάλλοντος. Ο σχεδιασμός του γερανού δημιουργείται χρησιμοποιώντας λογισμικό CAD, λαμβάνοντας υπόψη παράγοντες όπως το ύψος ανύψωσης, το άνοιγμα, τον τύπο ελέγχου σύστημα (χειροκίνητο ή αυτοματοποιημένο) και χαρακτηριστικά ασφαλείας. Οι μηχανικοί εκτελούν δομική ανάλυση για να εξασφαλίσουν ότι ο γερανός μπορεί να χειριστεί με ασφάλεια το φορτίο και να λειτουργήσει κάτω από όλες τις αναμενόμενες συνθήκες.

2. Επιλογή υλικού

Ο χάλυβας υψηλής αντοχής χρησιμοποιείται συνήθως για το πλαίσιο και τα δομικά εξαρτήματα για να διασφαλιστεί η ανθεκτικότητα και η ασφάλεια. Για πηνία ανύψωσης επιλέγονται ανθεκτικά συρματόσχοινα ή αλυσίδες ανύψωσης, ανάλογα με την ικανότητα φόρτωσης και το περιβάλλον. Οι κινητήρες για την ανύψωση, τα τρόλεϊ και τη γέφυρα επιλέγονται με βάση το φορτίο και το περιβάλλον λειτουργίας. Τα ηλεκτρικά εξαρτήματα επιλέγονται για να διασφαλίζουν αξιόπιστη απόδοση.

3. Κατασκευή εξαρτημάτων

Η κύρια δομή του γερανού γέφυρας κατασκευάζεται με συγκόλληση χαλύβδινων πλακών στο επιθυμητό σχήμα και μέγεθος. Κατασκευάζονται και συγκολλούνται για να στηρίξουν τις ράγες και να επιτρέπουν στον γερανό να κινείται κατά μήκος του ανοίγματος. τύμπανο, και σχοινί, κατασκευάζεται. Είναι σχεδιασμένο για ομαλή και αξιόπιστη ανύψωση. Το καρότσι μεταφέρει το ανυψωτικό κατά μήκος της γέφυρας και συναρμολογείται χρησιμοποιώντας στιβαρά υλικά για να διασφαλιστεί ότι μπορεί να ταξιδεύει ομαλά και να υποστηρίζει το φορτίο. Εγκαθίστανται και διαμορφώνονται καλωδιώσεις, πίνακες ελέγχου και αισθητήρες ασφαλείας.

4. Συναρμολόγηση

Η κατασκευασμένη δοκός γέφυρας, ακραία φορτηγά και άλλα εξαρτήματα συναρμολογούνται στο πλαίσιο του γερανού. Το σύστημα ανύψωσης και τρόλεϊ είναι εγκατεστημένο στη γέφυρα, διασφαλίζοντας τη σωστή ευθυγράμμιση και λειτουργικότητα. Ολοκληρώθηκε η ηλεκτρική καλωδίωση για τα χειριστήρια, τους κινητήρες και τα συστήματα ασφαλείας.

5. Δοκιμές και Ποιοτικός Έλεγχος

Διενεργείται δοκιμή φορτίου για να διασφαλιστεί ότι ο γερανός μπορεί να σηκώσει πηνία ή άλλα βαριά υλικά με ασφάλεια χωρίς προβλήματα. Η κίνηση του γερανού ελέγχεται κατά μήκος της γέφυρας, διασφαλίζοντας ότι όλα τα εξαρτήματα λειτουργούν όπως έχουν σχεδιαστεί, συμπεριλαμβανομένου του ανυψωτικού, του τρόλεϊ και της κίνησης της γέφυρας. Πραγματοποιούνται διάφορες δοκιμές ασφαλείας, συμπεριλαμβανομένης της διακοπής έκτακτης ανάγκης, της προστασίας υπερφόρτωσης και των τερματικών διακοπτών.

6. Τελειωτικές πινελιές

Ο γερανός είναι βαμμένος με αντιδιαβρωτική επίστρωση για να διασφαλιστεί μακροχρόνια ανθεκτικότητα, ειδικά σε σκληρά περιβάλλοντα όπως χαλυβουργεία ή αποθήκες. Μετά τη βαφή, ο γερανός υποβάλλεται σε τελική επιθεώρηση για να διασφαλιστεί ότι όλα τα εξαρτήματα λειτουργούν σωστά.

7. Αποστολή και εγκατάσταση

Ο γερανός αποσυναρμολογείται (εάν είναι απαραίτητο) για μεταφορά και αποστέλλεται στο χώρο του πελάτη. Ο γερανός συναρμολογείται επί τόπου και το ηλεκτρικό σύστημα συνδέεται με την τοπική παροχή ρεύματος. Μετά την εγκατάσταση, ο γερανός υποβάλλεται σε ένα τελικό σύνολο λειτουργικών δοκιμών, και το προσωπικό εκπαιδεύεται στον τρόπο χειρισμού και συντήρησης του γερανού.

8. Συντήρηση και υποστήριξη μετά την πώληση

Έχουν προγραμματιστεί τακτικοί έλεγχοι και σέρβις για να διασφαλιστεί η βέλτιστη απόδοση και να παραταθεί η διάρκεια ζωής του γερανού. Εξασφαλίζεται η διαθεσιμότητα ανταλλακτικών για γρήγορες επισκευές.

Προβολή εργαστηρίου:

Η εταιρεία έχει εγκαταστήσει μια έξυπνη πλατφόρμα διαχείρισης εξοπλισμού, και έχει εγκαταστήσει 310 σετ (σετ) ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σετ (σετ), και το ποσοστό δικτύωσης εξοπλισμού θα φτάσει το 95%. Έχουν τεθεί σε χρήση 32 γραμμές συγκόλλησης, σχεδιάζεται να εγκατασταθούν 50 και το ποσοστό αυτοματισμού ολόκληρης της σειράς προϊόντων έφτασε το 85%.
