Πώς να διαβάσετε Σχέδια Σχεδιασμού Γερανού - Οδηγός για αρχάριους
Αυτός ο οδηγός έχει σχεδιαστεί για να σας βοηθήσει να κατανοήσετε πώς να διαβάζετε σχέδια σχεδίασης γερανού. Αυτά τα σχέδια είναι απαραίτητα για τη διασφάλιση της ασφαλούς και αποτελεσματικής χρήσης των γερανών σε διάφορα περιβάλλοντα, όπως εργοστάσια, αποθήκες και εργοτάξια. Τα σχέδια σχεδιασμού γερανού παρέχουν λεπτομέρειες σχετικά με το πώς κατασκευάζεται ο γερανός, ποια υλικά χρησιμοποιούνται και πώς λειτουργεί σε έναν δεδομένο χώρο.
Φάση Σχεδιασμού: Δείχνει το μέγεθος, τη χωρητικότητα και την τοποθέτηση του γερανού.
Φάση Δόμησης: Καθοδηγεί την κατασκευή και συναρμολόγηση του γερανού.
Φάση Λειτουργίας: Παρέχει πληροφορίες για ελέγχους συντήρησης και ασφάλειας.
Τα σχέδια γερανού χρησιμοποιούνται καθ' όλη τη διάρκεια του κύκλου ζωής του γερανού για να διασφαλιστεί η σωστή, ασφαλής και αποτελεσματική λειτουργία του.
Γιατί είναι σημαντικό να γνωρίζετε πώς να διαβάζετε τα σχέδια του γερανού
Πώς να υπολογίσετε με ακρίβεια το άνοιγμα και το ύψος του γερανού της γέφυρας
Η δυνατότητα ανάγνωσης σχεδίων σχεδιασμού γερανού σάς βοηθά να επικοινωνείτε πιο αποτελεσματικά με μηχανικούς, αρχιτέκτονες και κατασκευαστές που συμμετέχουν στο έργο. Όταν κατανοήσετε τις τεχνικές λεπτομέρειες στα σχέδια, μπορείτε να κάνετε τεκμηριωμένες ερωτήσεις και να βεβαιωθείτε ότι ο γερανός πληροί όλες τις απαραίτητες απαιτήσεις.
Καλύτερη συνεργασία: Πιο εύκολο να συζητηθούν οι προδιαγραφές του γερανού, όπως το μέγεθος, η χωρητικότητα και τα χαρακτηριστικά ασφαλείας.
Σαφής κατανόηση: Διασφαλίζει ότι ο γερανός ταιριάζει στο χώρο και πληροί τα πρότυπα ασφαλείας.
Βοηθά στην αποφυγή λαθών κατά την εγκατάσταση και τη λειτουργία
Η γνώση του πώς να διαβάζετε τα σχέδια του γερανού βοηθά στην αποφυγή λαθών τόσο κατά την εγκατάσταση όσο και κατά τη λειτουργία του γερανού. Αυτά τα σχέδια επισημαίνουν σημαντικές λεπτομέρειες, όπως τα όρια απόστασης και φορτίου, βοηθώντας σας να αποφύγετε προβλήματα πριν προκύψουν.
Εγκατάσταση: Αποτρέπει προβλήματα όπως προβλήματα τοποθέτησης ή προβλήματα εκκαθάρισης.
Λειτουργία: Διασφαλίζει ότι ο γερανός χρησιμοποιείται εντός των ορίων του για την αποφυγή ατυχημάτων.
Βοηθά στη Διαρκή Συντήρηση και Ασφάλεια
Η κατανόηση των σχεδίων σχεδιασμού γερανού είναι ζωτικής σημασίας για τη διατήρηση του γερανού σε καλή κατάσταση. Βοηθούν στον εντοπισμό φθοράς σε βασικά εξαρτήματα και καθοδηγούν τις επισκευές ή τις αντικαταστάσεις. Επιπλέον, αυτά τα σχέδια περιλαμβάνουν χαρακτηριστικά ασφαλείας, όπως όρια φορτίου και συστήματα απενεργοποίησης έκτακτης ανάγκης, για να διασφαλιστεί ότι ο γερανός λειτουργεί με ασφάλεια.
Συντήρηση: Διευκολύνει τον έλεγχο για πιθανά προβλήματα και την έγκαιρη επισκευή.
Ασφάλεια: Εξασφαλίζει ότι ο γερανός χρησιμοποιείται με ασφάλεια εντός των σχεδιασμένων ορίων του.
Συνοπτικά, η γνώση του πώς να διαβάζετε τα σχέδια σχεδίασης γερανού είναι απαραίτητη για τη λήψη καλύτερων αποφάσεων κατά τον σχεδιασμό, την εγκατάσταση και τη λειτουργία του γερανού. Βελτιώνει την επικοινωνία με την ομάδα, αποτρέπει δαπανηρά λάθη και διασφαλίζει ότι ο γερανός λειτουργεί με ασφάλεια σε όλη τη διάρκεια του κύκλου ζωής του.
Τύποι σχεδίων γερανού
Επισκόπηση διαφορετικών τύπων σχεδίων
Στο σχεδιασμό του γερανού, χρησιμοποιούνται διάφοροι τύποι σχεδίων για την οπτικοποίηση και την επικοινωνία των προδιαγραφών και της λειτουργικότητας του γερανού. Αυτά τα σχέδια βοηθούν στον σχεδιασμό, την κατασκευή και τη λειτουργία του γερανού, διασφαλίζοντας ότι κάθε πτυχή εξετάζεται προσεκτικά και τεκμηριώνεται. Οι κύριοι τύποι σχεδίων σχεδιασμού γερανού περιλαμβάνουν τα εννοιολογικά, τα προκαταρκτικά, τα κατασκευαστικά και τα κατασκευαστικά σχέδια. Το καθένα εξυπηρετεί διαφορετικό σκοπό σε διάφορα στάδια του κύκλου ζωής του γερανού.
Εννοιολογικά σχέδια: Πρόκειται για σχέδια πρώιμου σταδίου, που εστιάζουν στη συνολική ιδέα και τη διάταξη του γερανού.
Προκαταρκτικά σχέδια: Πιο λεπτομερή από τα εννοιολογικά σχέδια, αυτά παρέχουν μια σαφέστερη εικόνα της δομής και των εξαρτημάτων του γερανού.
Κατασκευαστικά Σχέδια: Αυτά είναι τα τελικά, ακριβή σχέδια που καθοδηγούν την πραγματική κατασκευή και εγκατάσταση του γερανού.
Σχέδια Κατασκευής: Αυτά τα σχέδια χρησιμοποιούνται για την κατασκευή μεμονωμένων εξαρτημάτων γερανού, με λεπτομέρειες για τις ακριβείς διαστάσεις, τα υλικά και τις οδηγίες συναρμολόγησης.
Βασικοί τύποι σχεδίων που θα συναντήσετε
Κατόψεις (σχέδια διάταξης)
Οι κατόψεις ή τα σχέδια διάταξης είναι ζωτικής σημασίας για την οπτικοποίηση του τρόπου με τον οποίο ο γερανός ταιριάζει στη διάταξη ενός κτιρίου ή μιας εγκατάστασης. Αυτά τα σχέδια δείχνουν τη θέση του γερανού εντός του χώρου, συμπεριλαμβανομένου του συστήματος διαδρόμου και της γύρω περιοχής στην οποία θα λειτουργήσει.
Σκοπός: Εμφανίζει τη συνολική διάταξη του γερανού εντός του κτιρίου ή του χώρου εργασίας.
Εξαρτήματα: Θέση γερανού, σύστημα διαδρόμου και πίστες.
Βασικές λεπτομέρειες:
Τοποθέτηση του γερανού σε σχέση με τοίχους και άλλα μηχανήματα.
Σύστημα διαδρόμου, συμπεριλαμβανομένου του τρόπου με τον οποίο ο γερανός θα κινείται κατά μήκος των γραμμών.
Ο απαιτούμενος χώρος για να λειτουργεί αποτελεσματικά ο γερανός χωρίς εμπόδια.
Ανυψωτικές όψεις (Κάθετες όψεις)
Οι υψομετρικές όψεις παρέχουν μια κατακόρυφη προοπτική του γερανού, δείχνοντας πώς αλληλεπιδρά με τη δομή του κτιρίου και τον άλλο εξοπλισμό. Αυτές οι όψεις επικεντρώνονται στην τοποθέτηση των εξαρτημάτων του γερανού, όπως το ύψος του γερανού και τα επίπεδα απόστασης.
Σκοπός: Δείχνει πώς ο γερανός προσαρμόζεται κάθετα μέσα στο κτίριο ή στο χώρο.
Εξαρτήματα: Ύψος γερανού, απόσταση αγκίστρου και απόσταση από το έδαφος ή την οροφή.
Βασικές λεπτομέρειες:
Το συνολικό ύψος του γερανού και το διάκενο που απαιτείται μεταξύ του γερανού και οποιωνδήποτε κατασκευών όπως δοκάρια ή οροφές.
Το εύρος ανύψωσης του γάντζου και πώς ταιριάζει στο περιβάλλον εργασίας.
Κάθετη τοποθέτηση των εξαρτημάτων του γερανού, διασφαλίζοντας ότι ο γερανός έχει αρκετό χώρο για να λειτουργεί με ασφάλεια.
Προβολές τομών (διατομές)
Οι όψεις τομής ή οι εγκάρσιες τομές δείχνουν μια «διακοπή» του γερανού και των εξαρτημάτων του, αποκαλύπτοντας την εσωτερική δομή και τα μηχανικά συστήματα. Αυτές οι απόψεις είναι απαραίτητες για την κατανόηση του τρόπου με τον οποίο αλληλεπιδρούν και συναρμολογούνται τα διάφορα στοιχεία του γερανού.
Σκοπός: Παρέχει μια λεπτομερή εσωτερική άποψη της δομής και των εξαρτημάτων του γερανού.
Εξαρτήματα: Δομικές δοκοί, δοκοί, ανυψωτικά και μηχανικά συστήματα.
Βασικές λεπτομέρειες:
Άποψη διατομής του κύριου σώματος του γερανού, συμπεριλαμβανομένων δοκών, ανυψωτικών και στηριγμάτων.
Δομικά στοιχεία που συμβάλλουν στην αντοχή και τη λειτουργικότητα του γερανού.
Πώς ταιριάζουν διάφορα μηχανικά συστήματα (π.χ. συστήματα ανύψωσης) στη δομή του γερανού.
Σχέδια λεπτομερειών
Τα σχέδια λεπτομερειών προσφέρουν μια πιο προσεκτική ματιά σε μεμονωμένα εξαρτήματα και συστήματα γερανού, εστιάζοντας σε συγκεκριμένα μέρη που απαιτούν λεπτομερή προσοχή για την κατασκευή, τη συναρμολόγηση και την εγκατάσταση. Αυτά είναι εξαιρετικά λεπτομερή σχέδια που προορίζονται για κατασκευαστές και ομάδες συναρμολόγησης.
Σκοπός: Να παρέχει ακριβείς λεπτομέρειες για την κατασκευή και τη συναρμολόγηση εξαρτημάτων γερανού.
Εξαρτήματα: Ειδικά εξαρτήματα, υλικά και οδηγίες συναρμολόγησης.
Βασικές λεπτομέρειες:
Ακριβείς διαστάσεις, προδιαγραφές υλικού και λεπτομέρειες συγκόλλησης.
Βήμα προς βήμα οδηγίες συναρμολόγησης ή εγκατάστασης.
Πληροφορίες σχετικά με τον τρόπο κατασκευής ή σύνδεσης συγκεκριμένων εξαρτημάτων.
Κατανοώντας αυτούς τους διαφορετικούς τύπους σχεδίων σχεδιασμού γερανού, μπορείτε να πλοηγηθείτε καλύτερα στις τεχνικές πτυχές του σχεδιασμού, της εγκατάστασης και της συντήρησης του γερανού. Κάθε τύπος σχεδίου παρέχει πολύτιμες πληροφορίες που υποστηρίζουν την ασφαλή και αποτελεσματική λειτουργία του γερανού.
Κατόψεις (σχέδια διάταξης)
Τι είναι η Κάτοψη;
Η κάτοψη (ονομάζεται επίσης σχέδιο διάταξης) είναι ένα δισδιάστατο σχέδιο που απεικονίζει τη διάταξη και τη θέση των συστημάτων γερανών μέσα σε ένα κτίριο ή μια εγκατάσταση. Δείχνει πώς ο γερανός ταιριάζει στο χώρο, συμπεριλαμβανομένου του συστήματος του διαδρόμου, των τροχιών και των γύρω περιοχών όπου θα λειτουργεί ο γερανός. Οι κατόψεις είναι ζωτικής σημασίας για το σχεδιασμό του γερανού επειδή βοηθούν τους μηχανικούς, τους σχεδιαστές και τους χειριστές να οπτικοποιήσουν την τοποθέτηση του γερανού και να διασφαλίσουν ότι λειτουργεί με ασφάλεια και αποτελεσματικότητα εντός του διαθέσιμου χώρου.
Ρόλος στο σχεδιασμό του γερανού:Οι κατόψεις παρέχουν μια σαφή, ακριβή αναπαράσταση της θέσης του γερανού εντός του χώρου εργασίας, τονίζοντας κρίσιμες περιοχές όπως το σύστημα του διαδρόμου και οι ζώνες απελευθέρωσης. Διασφαλίζουν ότι όλα τα εξαρτήματα του γερανού έχουν αρκετό χώρο για να λειτουργούν χωρίς παρεμβολές από άλλες κατασκευές ή εξοπλισμό.
Πώς να ερμηνεύσετε τα σχέδια διάταξης και να προσδιορίσετε τις διαστάσεις του γερανού
Για να ερμηνεύσετε αποτελεσματικά ένα σχέδιο διάταξης, πρέπει να κατανοήσετε τα βασικά στοιχεία και τις διαστάσεις που επισημαίνονται στο σχέδιο.
Γερανοί και διάδρομοι: Τα σχέδια διάταξης υποδεικνύουν τη διαδρομή που θα ακολουθήσει ο γερανός κατά μήκος των τροχιών (το σύστημα διαδρόμου). Το άνοιγμα του γερανού, το μήκος της τροχιάς και η θέση σε σχέση με τους τοίχους της εγκατάστασης και τον άλλο εξοπλισμό παρουσιάζονται εδώ.
Προσδιορισμός διαστάσεων γερανού: Αναζητήστε μετρήσεις στην κάτοψη για να κατανοήσετε το συνολικό πλάτος, μήκος και ύψος του γερανού. Αυτό θα δείξει πόσο χώρο χρειάζεται ο γερανός για να λειτουργήσει, διασφαλίζοντας ότι η διάταξη επιτρέπει την ανεμπόδιστη κίνηση.
Βασικά πράγματα που πρέπει να αναζητήσετε:
Άνοιγμα του γερανού: Η οριζόντια απόσταση μεταξύ των δύο στηριγμάτων του γερανού ή των τροχιών του διαδρόμου.
Μήκος διαδρομής: Πόσο μακριά μπορεί να διανύσει ο γερανός κατά μήκος των τροχιών.
Τοποθέτηση: Η θέση του γερανού σε σχέση με δομικά στοιχεία, τοίχους, πόρτες και άλλα μηχανήματα.
Βασικά χαρακτηριστικά στις κατόψεις
Crane Runway: Τοποθέτηση και διάταξη
Το σύστημα διαδρόμου αναφέρεται στις ράγες ή τις δοκούς που καθοδηγούν την κίνηση του γερανού εντός της εγκατάστασης. Είναι σημαντικό να διασφαλίσετε ότι η τροχιά του γερανού έχει τοποθετηθεί σωστά για να αποφευχθούν παρεμβολές με άλλες κατασκευές και ότι ευθυγραμμίζεται σωστά με τη διαδρομή λειτουργίας του γερανού.
Τοποθέτηση: Ο διάδρομος προσγείωσης πρέπει να τοποθετηθεί έτσι ώστε να παρέχει επαρκή χώρο για την κίνηση του γερανού και να φιλοξενεί όλο το άνοιγμα του γερανού. Βεβαιωθείτε ότι η διαδρομή εκτείνεται αρκετά ώστε να καλύψει την απόσταση διαδρομής του γερανού.
Διάταξη: Η διάταξη του διαδρόμου θα πρέπει να λαμβάνει υπόψη τις επιχειρησιακές ανάγκες του γερανού, όπως το εύρος κίνησης και την απόσταση από τις γύρω κατασκευές.
Ζώνες εκκαθάρισης: Απαιτούμενοι χώροι για ασφαλή λειτουργία γερανού
Οι ζώνες εκκαθάρισης είναι περιοχές γύρω από τον γερανό που πρέπει να είναι απαλλαγμένες από εμπόδια για να επιτρέπεται η ασφαλής και αποτελεσματική λειτουργία. Αυτά τα κενά επισημαίνονται στο σχέδιο διάταξης για να προσδιορίσετε εάν υπάρχει αρκετός χώρος για τη σωστή λειτουργία του γερανού.
Απαιτούμενες αποστάσεις: Η κάτοψη πρέπει να δείχνει τις ελάχιστες αποστάσεις που απαιτούνται μεταξύ του γερανού και των τοίχων, των θυρών ή άλλου εξοπλισμού. Για παράδειγμα, θα πρέπει να υπάρχει αρκετό κάθετο διάκενο μεταξύ του γερανού και της οροφής και οριζόντια απόσταση μεταξύ του γερανού και άλλων μηχανημάτων.
Ζώνες ασφαλείας: Οι ζώνες εκκαθάρισης διασφαλίζουν ότι η περιοχή ανύψωσης, οι ράγες και τα χειριστήρια του γερανού είναι όλα με ασφάλεια τοποθετημένα, αποτρέποντας τις συγκρούσεις και επιτρέποντας την ομαλή λειτουργία.
Διαστάσεις και κλίμακα: Πώς εμφανίζονται οι μετρήσεις
Οι κατόψεις συνήθως περιλαμβάνουν μετρήσεις για να παρέχουν το ακριβές μέγεθος και την απόσταση μεταξύ των εξαρτημάτων. Αυτές οι μετρήσεις δίνονται συχνά σε χιλιοστά ή μέτρα και η κλίμακα του σχεδίου υποδεικνύεται για να βοηθήσει στη μετάφραση του διαγράμματος σε πραγματικά μεγέθη.
Πώς εμφανίζονται οι μετρήσεις: Δώστε προσοχή στην κλίμακα που υποδεικνύεται στο σχέδιο. Μια κοινή κλίμακα θα μπορούσε να είναι 1:100 ή 1:200, που σημαίνει ότι κάθε μέτρηση στο σχέδιο αντιστοιχεί σε ένα συγκεκριμένο πολλαπλάσιο της κλίμακας (π.χ. 1 μονάδα στο σχέδιο ισούται με 100 μονάδες στην πραγματική ζωή).
Κατανόηση των διαστάσεων: Η κάτοψη θα δείχνει βασικές διαστάσεις, όπως το άνοιγμα του γερανού, το μήκος του διαδρόμου και το διάκενο ύψους. Η κατανόηση αυτών των μετρήσεων είναι ζωτικής σημασίας για να διασφαλιστεί ότι ο γερανός ταιριάζει στον διαθέσιμο χώρο.
Παράδειγμα: Ανάγνωση κάτοψης
Ας δούμε ένα πραγματικό παράδειγμα κάτοψης γερανού για να σας βοηθήσουμε να κατανοήσετε πώς να το ερμηνεύσετε.
Σύστημα διαδρόμου: Η διάταξη δείχνει τις δύο τροχιές που καθοδηγούν την κίνηση του γερανού. Αυτές οι ράγες ευθυγραμμίζονται με το άνοιγμα του γερανού, το οποίο υποδεικνύεται από μια μέτρηση, για παράδειγμα, "Span: 10 μέτρα". Σημειώνεται επίσης το μήκος των κομματιών (για παράδειγμα, "Μήκος διαδρομής: 20 μέτρα").
Περιοχή ανύψωσης: Αυτός είναι ο χώρος όπου το άγκιστρο του γερανού θα σηκώσει αντικείμενα. Είναι σαφώς σημειωμένο στη διάταξη, δείχνοντας τη διαδρομή του αγκίστρου του γερανού και το ύψος εργασίας του γερανού.
Σταθμός ελέγχου: Η διάταξη θα δείχνει επίσης πού βρίσκεται ο σταθμός ελέγχου του γερανού (καμπίνα χειριστή ή πίνακας ελέγχου) εντός της εγκατάστασης. Αυτό είναι κρίσιμο για να διασφαλιστεί ότι ο χειριστής μπορεί να ελέγχει με ασφάλεια τις κινήσεις του γερανού και να έχει πρόσβαση σε όλα τα απαραίτητα χειριστήρια.
Σε αυτό το παράδειγμα, η κάτοψη μπορεί να υποδεικνύει:
Ζώνες εκκένωσης: Απαιτήσεις χώρου γύρω από τον γερανό για την αποφυγή εμποδίων και την ασφαλή μετακίνηση.
Διαστάσεις κτιρίου: Ο συνολικός διαθέσιμος χώρος εντός του κτιρίου για να διασφαλιστεί ότι ο γερανός θα ταιριάζει σωστά.
Θέση διαδρόμου: Η ακριβής θέση των διαδρομών, με μετρήσεις για το άνοιγμα και το μήκος διαδρομής.
Κατανοώντας αυτά τα βασικά χαρακτηριστικά της κάτοψης, μπορείτε να αποκτήσετε μια σαφή εικόνα του τρόπου λειτουργίας του γερανού εντός της εγκατάστασης και να βεβαιωθείτε ότι ικανοποιεί τις λειτουργικές ανάγκες του κτιρίου.
Ερμηνεία υψομετρικών προβολών (Κάθετες προβολές)
Τι είναι το Elevation View;
Η όψη ανύψωσης είναι μια κατακόρυφη προβολή μιας δομής ή αντικειμένου, που συχνά δείχνει πώς φαίνεται από το πλάι ή από μια συγκεκριμένη γωνία. Στο σχεδιασμό του γερανού, οι υψομετρικές όψεις απεικονίζουν την κατακόρυφη θέση του γερανού και παρέχουν βασικές λεπτομέρειες σχετικά με το ύψος, την απόσταση και τις αλληλεπιδράσεις του γερανού με τη δομή του κτιρίου. Αυτές οι απόψεις είναι ζωτικής σημασίας για την κατανόηση του τρόπου με τον οποίο ο γερανός ταιριάζει στο χώρο και για να διασφαλιστεί ότι μπορεί να λειτουργήσει με ασφάλεια εντός των διαστάσεων της εγκατάστασης.
Σκοπός: Ο πρωταρχικός σκοπός μιας υψομετρικής προβολής είναι να δείξει πόσο ψηλός είναι ο γερανός, πόση απόσταση χρειάζεται και πώς αλληλεπιδρά ο γερανός με την υποδομή του κτιρίου, όπως η οροφή ή οι δοκοί στήριξης.
Ο ρόλος των υψομετρικών όψεων στην εμφάνιση κάθετων αποστάσεων και αποστάσεων
Οι υψομετρικές όψεις είναι απαραίτητες για την εκτίμηση των κατακόρυφων αποστάσεων εντός του συστήματος γερανού. Δείχνουν πώς ο γερανός ταιριάζει στα κατακόρυφα όρια του κτιρίου και βοηθούν να διασφαλιστεί ότι ο γερανός λειτουργεί με ασφάλεια με επαρκή απόσταση μεταξύ των εξαρτημάτων του γερανού και της δομής της εγκατάστασης.
Βασικοί ρόλοι υψομετρικών όψεων:
Κάθετες μετρήσεις: Παρέχουν σαφείς διαστάσεις, όπως το ύψος του γερανού και την απόσταση από το άγκιστρο του γερανού μέχρι το υψηλότερο σημείο του κτιρίου.
Αποστάσεις: Οι υψομετρικές όψεις βοηθούν στον εντοπισμό των απαιτούμενων αποστάσεων ασφαλείας μεταξύ του γερανού και των εξαρτημάτων του κτιρίου για την αποφυγή συγκρούσεων και τη διασφάλιση της ομαλής λειτουργίας.
Βασικά στοιχεία στα υψομετρικά σχέδια
Ύψος γερανού: Συνολικό ύψος από το πάτωμα μέχρι την κορυφή του γερανού
Το ύψος του γερανού είναι ένα κρίσιμο στοιχείο σε μια υψομετρική όψη, που δείχνει τη συνολική κατακόρυφη απόσταση από το δάπεδο της εγκατάστασης μέχρι το ανώτατο μέρος του γερανού, όπως η κορυφή της γέφυρας του γερανού ή η κύρια δοκός.
Σημασία: Η γνώση του ύψους του γερανού είναι ζωτικής σημασίας για τη διασφάλιση ότι ο γερανός ταιριάζει στους περιορισμούς ύψους του κτιρίου. Βοηθά στην πρόληψη προβλημάτων που σχετίζονται με ανεπαρκή χώρο ή εμπόδια οροφής.
Ύψος γάντζου (Ύψος ανύψωσης): Απόσταση που μπορεί να διανύσει ο γάντζος γερανού κάθετα
Το ύψος άγκιστρου (γνωστό και ως ύψος ανύψωσης) αναφέρεται στην απόσταση από το άγκιστρο του γερανού μέχρι το δάπεδο του κτιρίου. Αυτή η μέτρηση δείχνει πόσο ψηλά μπορεί ο γερανός να σηκώσει αντικείμενα κάθετα.
Σπουδαιότητα:Είναι απαραίτητο για τον προσδιορισμό της ανυψωτικής ικανότητας του γερανού και τη διασφάλιση ότι το άγκιστρο μπορεί να φτάσει το απαιτούμενο ύψος για την ανύψωση υλικών. Ένα υψηλό ύψος γάντζου είναι απαραίτητο για την ανύψωση ψηλών ή βαρέων φορτίων, ειδικά σε πολυώροφα κτίρια ή εγκαταστάσεις με ανυψωμένη αποθήκευση.
Διάκενο μεταξύ γάντζου και δομής: Εξασφάλιση περιθωρίων ασφαλείας
Το διάκενο μεταξύ του γάντζου γερανού και της δομής της εγκατάστασης (όπως η οροφή, οι δοκοί ή οι τοίχοι) είναι απαραίτητο για την ασφαλή λειτουργία του γερανού. Οι υψομετρικές όψεις δείχνουν αυτά τα διάκενα, διασφαλίζοντας ότι υπάρχει επαρκής χώρος για την κίνηση του γάντζου χωρίς να χτυπήσει ή να καταστρέψει κανένα δομικό στοιχείο.
Περιθώρια ασφαλείας: Η επαρκής απόσταση είναι ζωτικής σημασίας για την αποφυγή ατυχημάτων και τη διασφάλιση της απρόσκοπτης λειτουργίας του γερανού. Εάν το διάκενο είναι πολύ μικρό, μπορεί να οδηγήσει σε συγκρούσεις ή παρεμπόδιση της κίνησης του γερανού.
Στέγη και δομικά στοιχεία: Εμφάνιση της σχέσης μεταξύ του γερανού και του κτιρίου
Οι υψομετρικές όψεις δείχνουν επίσης πώς ο γερανός αλληλεπιδρά με τα δομικά στοιχεία του κτιρίου, όπως η οροφή, οι δοκοί, οι κολώνες ή οποιεσδήποτε άλλες εναέριες κατασκευές.
Ευθυγράμμιση στέγης:Το ύψος και το διάκενο του γερανού πρέπει να ευθυγραμμίζονται με τη δομή της οροφής για να αποφευχθούν παρεμβολές. Τα υψομετρικά σχέδια βοηθούν στον προσδιορισμό του τρόπου με τον οποίο ο γερανός και τα εξαρτήματα του κτιρίου συνεργάζονται και διασφαλίζουν ότι δεν υπάρχει κίνδυνος δομικής ζημιάς ή παρεμβολής κατά τη λειτουργία του γερανού.
Παράδειγμα: Ανάγνωση υψομετρικής προβολής
Ας αναλύσουμε ένα παράδειγμα σχεδίου ανύψωσης γερανού για να κατανοήσουμε καλύτερα τον τρόπο ανάγνωσης των βασικών λεπτομερειών:
Ύψος γερανού: Το σχέδιο μπορεί να υποδεικνύει συνολικό ύψος γερανού 12 μέτρων, δείχνοντας την απόσταση από το δάπεδο μέχρι την κορυφή του γερανού.
Ύψος γάντζου: Το ύψος του γάντζου θα μπορούσε να επισημανθεί ως 9 μέτρα, δείχνοντας την απόσταση που μπορεί να διανύσει το άγκιστρο κάθετα από το πάτωμα.
Διάκενο μεταξύ γάντζου και οροφής: Η υψομετρική όψη μπορεί να δείχνει απόσταση 1,5 μέτρου μεταξύ του γάντζου και της οροφής του κτιρίου, διασφαλίζοντας ότι το άγκιστρο μπορεί να κινείται ελεύθερα χωρίς να χτυπά στην οροφή.
Αλληλεπιδράσεις οροφής και δοκού: Η υψομετρική προβολή θα δείξει επίσης πώς τα εξαρτήματα του γερανού ευθυγραμμίζονται με τη δομή του κτιρίου. Για παράδειγμα, ο μηχανισμός ανύψωσης και η γέφυρα του γερανού μπορεί να τοποθετηθούν κάτω από δοκό ή δοκό οροφής, διασφαλίζοντας ότι υπάρχει αρκετός χώρος για ομαλή λειτουργία.
Διαβάζοντας προσεκτικά αυτές τις λεπτομέρειες, μπορείτε να αξιολογήσετε εάν ο γερανός ταιριάζει στον κατακόρυφο χώρο του κτιρίου και εάν υπάρχει επαρκής χώρος για ασφαλή λειτουργία. Η κατανόηση αυτών των στοιχείων είναι απαραίτητη για τη σωστή επιλογή γερανού, εγκατάσταση και διαχείριση ασφάλειας.
Προβολές τομών (διατομές)
Τι είναι η Προβολή Ενότητας;

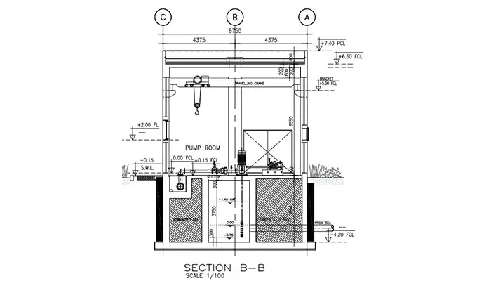

Η όψη τομής (ονομάζεται επίσης διατομή) είναι ένας τύπος σχεδίου όπου γίνεται μια τομή μέσω μιας κατασκευής, που δείχνει τις εσωτερικές λεπτομέρειες που δεν είναι ορατές σε εξωτερικές όψεις, όπως κατόψεις ή όψεις. Στο σχεδιασμό του γερανού, οι όψεις τομής επιτρέπουν στους σχεδιαστές, τους μηχανικούς και τους χειριστές να οπτικοποιήσουν τα εσωτερικά εξαρτήματα και τη δομή του γερανού, συμπεριλαμβανομένων των δοκών, των δοκών, των συστημάτων ανύψωσης και του μηχανισμού κίνησης.
Σημασία:Οι όψεις τμημάτων παρέχουν μια βαθύτερη κατανόηση του σχεδιασμού του γερανού, δείχνοντας πώς είναι διατεταγμένα τα εσωτερικά του μέρη, βοηθώντας να διασφαλιστεί ότι τα εξαρτήματα του γερανού εφαρμόζουν σωστά και λειτουργούν με ασφάλεια.
Παράδειγμα:Όπως φαίνεται στην κάτοψη του έργου παραγωγής και αποθήκευσης προκατασκευασμένων εξαρτημάτων του Santiago Metro, η γραμμή τομής είναι C και η κατεύθυνση της όψης του τμήματος είναι προς τα δεξιά.
Από το σχέδιο τομής που παρέχεται από τον πελάτη, Τμήμα CC, φαίνεται, από πάνω προς τα κάτω (από αριστερά προς τα δεξιά), είναι τα εξής: ένας 10-τονικός γερανός γέφυρας, ένας προκατασκευασμένος ιμάντας μεταφοράς στοιχείων, ένα σύστημα ανάρτησης μονόραγου ανυψωτικού, ένας γερανός ημι-γερανού 10-τόνων για το χειρισμό υλικών και ένας γερανός γέφυρας 4x6.25-τονιών. για στοίβαξη. Αυτοί οι τρεις τύποι γερανών λειτουργούν συντονισμένα για τη μεταφορά των έτοιμων προκατασκευασμένων εξαρτημάτων στον εξωτερικό χώρο αποθήκευσης του εργοστασίου.
Πώς οι προβολές ενότητας εμφανίζουν την εσωτερική δομή και τα βασικά μηχανικά εξαρτήματα
Οι προβολές τμημάτων προσφέρουν λεπτομερείς πληροφορίες για την εσωτερική δομή του γερανού. Με την κοπή του γερανού κατά μήκος ενός συγκεκριμένου επιπέδου, αποκαλύπτουν την τοποθέτηση κρίσιμων εξαρτημάτων όπως η κύρια δοκός, ο εξοπλισμός ανύψωσης και οι κινητήρες. Αυτές οι απόψεις είναι απαραίτητες για την αξιολόγηση της απόδοσης του γερανού, του τρόπου κατανομής του βάρους και του τρόπου λειτουργίας των μηχανικών συστημάτων στην πράξη.
Βασικά πλεονεκτήματα των προβολών ενότητας:
Εσωτερική διάταξη: Δείχνει πώς εξαρτήματα όπως δοκοί, τροχοί, κινητήρες και ηλεκτρικά συστήματα είναι διατεταγμένα μέσα στο γερανό.
Συναρμολόγηση: Παρέχει μια σαφή εικόνα του πώς τα μέρη ενώνονται και αλληλεπιδρούν, διασφαλίζοντας ότι δεν υπάρχουν προβλήματα σχεδιασμού που θα μπορούσαν να επηρεάσουν τη λειτουργία του γερανού.
Βασικά χαρακτηριστικά στις Προβολές Ενοτήτων
Σχεδιασμός κύριας δοκού και δοκού: Κατανόηση των κρίσιμων στοιχείων που φέρουν φορτίο
Η κύρια δοκός και οι δοκοί είναι τα κύρια δομικά στοιχεία που υποστηρίζουν το φορτίο του γερανού. Οι όψεις τομής αποκαλύπτουν το σχέδιο και τη διάταξη αυτών των εξαρτημάτων, συμπεριλαμβανομένου του πάχους, του υλικού και της τοποθέτησης των δοκών.
Κατανομή φορτίου: Οι όψεις τομής βοηθούν στο να διασφαλιστεί ότι οι δοκοί έχουν το κατάλληλο μέγεθος και είναι τοποθετημένες ώστε να αντέχουν το βάρος των φορτίων που θα μεταφέρει ο γερανός. Εάν οι δοκοί δεν έχουν σχεδιαστεί σωστά, μπορεί να οδηγήσει σε δομική αστοχία ή ανεπαρκή χειρισμό του φορτίου.
Μηχανισμός Ταξιδίου και Τοποθέτηση Κινητήρα: Ερμηνεύοντας τα Συστήματα Κίνησης του Γερανού
Οι όψεις τμημάτων παρέχουν μια ματιά στον μηχανισμό κίνησης και την τοποθέτηση του κινητήρα που οδηγεί την κίνηση του γερανού κατά μήκος του διαδρόμου του. Αυτά τα εξαρτήματα είναι ζωτικής σημασίας για την κινητικότητα και τη λειτουργικότητα του γερανού.
Συστήματα κινητήρα και μετάδοσης κίνησης: Οι όψεις τομής δείχνουν την ακριβή θέση των κινητήρων, των κιβωτίων ταχυτήτων και των αξόνων μετάδοσης κίνησης που κινούν τον γερανό κατά μήκος των τροχιών του. Η κατανόηση της διάταξης αυτών των συστημάτων είναι σημαντική για την αξιολόγηση του πόσο αποτελεσματικά θα ταξιδεύει ο γερανός και εάν θα είναι σε θέση να κινηθεί ομαλά στην προβλεπόμενη διαδρομή.
Μηχανισμός Ταξιδίου:Οι όψεις τμημάτων δείχνουν πώς οι τροχοί ή τα συστήματα τροχιάς του γερανού ευθυγραμμίζονται με τη δομή, διασφαλίζοντας ότι ο γερανός μπορεί να κινείται χωρίς εμπόδια και να κατανέμει ομοιόμορφα το βάρος του.
Διάταξη εξοπλισμού ανύψωσης:Τοποθέτηση ανυψωτικών, καροτσιών και γάντζων
Οι προβολές τμημάτων υπογραμμίζουν επίσης τη διάταξη του εξοπλισμού ανύψωσης, συμπεριλαμβανομένου του καροτσιού, του ανυψωτικού και του γάντζου. Αυτά τα εξαρτήματα είναι υπεύθυνα για την ανύψωση και τη μείωση του φορτίου του γερανού, επομένως η τοποθέτησή τους είναι κρίσιμη για τη λειτουργική απόδοση.
Μηχανισμός ανύψωσης: Η προβολή τομής απεικονίζει τη θέση του ανυψωτικού σε σχέση με τη δομή του γερανού, συμπεριλαμβανομένου του κινητήρα, του τυμπάνου και του συστήματος συρματόσχοινων. Αυτό βοηθά να εκτιμηθεί εάν το ανυψωτικό έχει επαρκή χώρο για να λειτουργήσει σωστά.
Κίνηση τρόλεϊ: Η προβολή ενότητας δείχνει πώς το τρόλεϊ, που συγκρατεί το ανυψωτικό και το άγκιστρο, κινείται κατά μήκος της γέφυρας του γερανού. Η διάταξη είναι το κλειδί για τη διασφάλιση της ομαλής κίνησης και την αποφυγή τυχόν παρεμβολών με άλλα μέρη του γερανού.
Τοποθέτηση αγκίστρου: Οι προβολές τομής δείχνουν επίσης πώς αναρτάται το άγκιστρο και πώς αλληλεπιδρά με το φορτίο, διασφαλίζοντας ότι η ανυψωτική ικανότητα του γερανού ευθυγραμμίζεται με τις απαιτήσεις σχεδιασμού και λειτουργίας.
Παράδειγμα: Ανάγνωση προβολής ενότητας
Ας δούμε ένα δείγμα προβολής ενότητας για να κατανοήσουμε πώς να το διαβάσουμε:
Διάταξη κύριας δοκού και δοκού: Στην προβολή τομής, μπορεί να δείτε την κύρια δοκό να τρέχει κατά μήκος της κορυφής του γερανού, σχεδιασμένη με συγκεκριμένα υλικά όπως δοκούς από χάλυβα. Το σχέδιο μπορεί να δείξει ότι η δοκός έχει πάχος 500 mm, κατασκευασμένη από χάλυβα υψηλής αντοχής για να χειρίζεται βαριά φορτία. Η δοκός μπορεί να απεικονίζεται κάτω από τη δοκό, σχεδιασμένη με παρόμοιο υλικό αλλά διαφορετικές διαστάσεις.
Μηχανισμός Ταξιδίου: Η προβολή τμήματος θα δείχνει τον κινητήρα του γερανού τοποθετημένος στο ένα άκρο της γέφυρας. Μπορείτε να δείτε το κιβώτιο ταχυτήτων, τον κινητήρα μετάδοσης κίνησης και την τοποθέτηση των τροχών στο κάτω μέρος του τμήματος, διασφαλίζοντας ότι οι τροχοί του γερανού είναι σωστά ευθυγραμμισμένοι με το σύστημα διαδρόμου.
Εξοπλισμός ανύψωσης: Η προβολή τομής μπορεί να δείχνει έναν ανυψωτήρα τοποθετημένο στο κέντρο της κύριας δοκού του γερανού, με το τρόλεϊ να κινείται κατά μήκος του. Το άγκιστρο μπορεί να τοποθετηθεί κάτω από το ανυψωτικό, δείχνοντας πώς θα ταξιδεύει κατά μήκος του ανοίγματος του γερανού για να ανυψώσει και να μετακινήσει φορτία.
Ερμηνεύοντας προσεκτικά αυτά τα εξαρτήματα στην προβολή τομής, μπορείτε να αποκτήσετε μια πιο ξεκάθαρη εικόνα του εσωτερικού σχεδιασμού του γερανού και να κατανοήσετε πώς συνεργάζονται τα βασικά μέρη για την ασφαλή ανύψωση και μετακίνηση φορτίων.
Συνοπτικά, οι προβολές τομών παρέχουν κρίσιμες πληροφορίες για την εσωτερική δομή και τα συστήματα ενός γερανού. Βοηθούν τους μηχανικούς και τους χειριστές να κατανοήσουν πώς λειτουργεί ο γερανός και πώς τα εξαρτήματά του ταιριάζουν μεταξύ τους, καθιστώντας τα απαραίτητα για τη σωστή σχεδίαση, λειτουργία και συντήρηση.
Σχέδια λεπτομερειών: Σκάβοντας στα ψιλά γράμματα
Τι είναι ένα σχέδιο λεπτομερειών;
Ένα σχέδιο λεπτομέρειας είναι ένα εξαιρετικά λεπτομερές, ακριβές σχέδιο που χρησιμοποιείται στη σχεδίαση γερανού που εστιάζει σε συγκεκριμένα μέρη ή εξαρτήματα. Αυτά τα σχέδια παρέχουν μια εις βάθος ματιά στο μέγεθος, το υλικό, τις διαδικασίες κατασκευής και τις οδηγίες συναρμολόγησης για κάθε μέρος του γερανού. Σε αντίθεση με τα σχέδια γενικής διάταξης ή τομών, τα σχέδια λεπτομερειών μεγεθύνουν τις πιο λεπτές λεπτομέρειες, διασφαλίζοντας ότι κάθε τμήμα μπορεί να κατασκευαστεί και να συναρμολογηθεί με ακρίβεια.
Σπουδαιότητα:Τα σχέδια λεπτομερειών είναι απαραίτητα για τη μετατροπή των σχεδίων γερανών σε πραγματικότητα. Παρέχουν τις ακριβείς προδιαγραφές και τις οδηγίες που απαιτούνται για την παραγωγή εξαρτημάτων που ταιριάζουν τέλεια μεταξύ τους, διασφαλίζοντας ότι ο γερανός λειτουργεί όπως έχει σχεδιαστεί.
Πώς τα σχέδια λεπτομερειών παρέχουν υψηλά επίπεδα ακρίβειας για την κατασκευή και τη συναρμολόγηση
Τα σχέδια λεπτομερειών είναι κρίσιμα επειδή παρέχουν την ακρίβεια που απαιτείται για την κατασκευή πολύπλοκων εξαρτημάτων γερανού. Αναλύουν κάθε μέρος στα μικρότερα στοιχεία του, διασφαλίζοντας ότι οι προδιαγραφές είναι σαφείς για τους κατασκευαστές, τους συγκολλητές και τους συναρμολογητές. Χωρίς αυτές τις ακριβείς λεπτομέρειες, θα μπορούσαν να υπάρξουν σφάλματα στην κατασκευή ή τη συναρμολόγηση, τα οποία μπορεί να επηρεάσουν την ασφάλεια και τη λειτουργικότητα του γερανού.
Ακρίβεια στην κατασκευή: Τα σχέδια λεπτομερειών καθορίζουν ακριβείς διαστάσεις, τύπους υλικών και ανοχές για να διασφαλιστεί ότι κάθε εξάρτημα παράγεται σύμφωνα με τις ακριβείς προδιαγραφές.
Οδηγίες για τη συναρμολόγηση: Αυτά τα σχέδια χρησιμεύουν επίσης ως το σχέδιο για τη συναρμολόγηση του γερανού, δείχνοντας πώς πρέπει να συναρμολογούνται και να στερεώνονται τα εξαρτήματα για να διασφαλιστεί η δομική ακεραιότητα και η ομαλή λειτουργία.
Βασικά Στοιχεία σε Λεπτομερή Σχέδια
Προδιαγραφές ανταλλακτικών: Λεπτομερείς μετρήσεις και υλικά
Τα σχέδια λεπτομερειών παρέχουν ολοκληρωμένες πληροφορίες σχετικά με τις διαστάσεις κάθε εξαρτήματος, συμπεριλαμβανομένων μήκους, πλάτους, ύψους και πάχους. Αυτές οι μετρήσεις είναι ζωτικής σημασίας για τη διασφάλιση ότι κάθε εξάρτημα ταιριάζει στη συνολική σχεδίαση του γερανού και ότι αλληλεπιδρά σωστά με άλλα μέρη.
Προδιαγραφές υλικού: Τα σχέδια λεπτομερειών υποδεικνύουν επίσης τα υλικά που απαιτούνται για κάθε εξάρτημα, όπως η ποιότητα χάλυβα, ο τύπος επίστρωσης ή ειδικά υλικά όπως τα ανθεκτικά στη διάβρωση κράματα.
Ανοχές: Καθορίζουν ανοχές, οι οποίες είναι οι επιτρεπόμενες αποκλίσεις στο μέγεθος για να εξασφαλίσουν ότι τα μέρη ταιριάζουν σωστά μεταξύ τους. Οι ανοχές εμποδίζουν τα εξαρτήματα να είναι πολύ μεγάλα ή μικρά, γεγονός που θα μπορούσε να οδηγήσει σε λειτουργικά προβλήματα ή προβλήματα ασφάλειας.
Λεπτομέρειες κατασκευής: Πώς κατασκευάζεται κάθε εξάρτημα
Τα σχέδια λεπτομερειών αναλύουν τον τρόπο κατασκευής κάθε εξαρτήματος. Αυτό περιλαμβάνει οδηγίες για τις διαδικασίες κοπής, συγκόλλησης, συναρμολόγησης και φινιρίσματος. Αυτές οι οδηγίες διασφαλίζουν ότι κάθε εξάρτημα είναι κατασκευασμένο σύμφωνα με τις ακριβείς προδιαγραφές σχεδιασμού και ότι μπορεί να συναρμολογηθεί σωστά.
Συγκόλληση: Για συγκολλημένα εξαρτήματα, τα σχέδια λεπτομερειών θα προσδιορίζουν τον τύπο της συγκόλλησης που θα χρησιμοποιηθεί (π.χ. συγκόλληση φιλέτου, συγκόλληση άκρου) και το μέγεθός της. Αυτό είναι ζωτικής σημασίας για τη διασφάλιση της αντοχής και της ακεραιότητας των συγκολλημένων αρμών.
Συνδετήρες: Θα προσδιορίζουν επίσης τους τύπους και τα μεγέθη των συνδετήρων, όπως μπουλόνια ή πριτσίνια, και πού πρέπει να χρησιμοποιηθούν για ασφαλή συναρμολόγηση.
Φινιρίσματα: Τα σχέδια λεπτομερειών μπορεί επίσης να περιλαμβάνουν πληροφορίες για φινιρίσματα επιφανειών, όπως βαφή πούδρας ή γαλβανισμό, για την προστασία των εξαρτημάτων από τη διάβρωση.
Οδηγίες συναρμολόγησης:Κατανοώντας πώς τα μέρη ταιριάζουν μεταξύ τους
Ένας από τους βασικούς ρόλους των σχεδίων λεπτομερειών είναι να δείξουν πώς πρέπει να συναρμολογούνται διάφορα εξαρτήματα γερανού. Αυτά τα σχέδια παρέχουν βήμα-βήμα καθοδήγηση για το πώς κάθε εξάρτημα ταιριάζει μεταξύ τους, διασφαλίζοντας ότι ο γερανός μπορεί να συναρμολογηθεί γρήγορα και με ακρίβεια, χωρίς να λείπουν ή να ταιριάζουν εξαρτήματα.
Αλληλουχία συναρμολόγησης: Τα σχέδια λεπτομερειών υποδεικνύουν συχνά τη σειρά συναρμολόγησης, διασφαλίζοντας ότι τα μέρη συναρμολογούνται με τη σωστή σειρά.
Ξυλουργική και ευθυγράμμιση: Δείχνουν επίσης πώς τα μέρη πρέπει να ευθυγραμμίζονται, να βιδώνονται ή να συγκολλούνται μεταξύ τους, διασφαλίζοντας τη σωστή δομική ακεραιότητα και ευθυγράμμιση σε όλο το γερανό.
Παράδειγμα: Ανάγνωση ενός σχεδίου λεπτομέρειας
Για να κατανοήσουμε καλύτερα πώς λειτουργούν τα σχέδια λεπτομερειών, ας αναλύσουμε ένα παράδειγμα εξαρτήματος μηχανισμού ανύψωσης.
Εξάρτημα: Ένα τύμπανο ανύψωσης.
Προδιαγραφές εξαρτημάτων: Το σχέδιο θα δείξει τις ακριβείς διαστάσεις του τυμπάνου, συμπεριλαμβανομένης της διαμέτρου και του μήκους. Θα προσδιορίζει επίσης το υλικό (π.χ. ποιότητα χάλυβα) και τα όρια ανοχής (π.χ. ±0,5 mm).
Λεπτομέρειες κατασκευής: Το σχέδιο θα υποδεικνύει τη διαδικασία δημιουργίας του τυμπάνου ανύψωσης, η οποία μπορεί να περιλαμβάνει κοπή, συγκόλληση των ραφών και τυχόν ειδικές επεξεργασίες, όπως θερμική επεξεργασία, για να διασφαλιστεί ότι το υλικό είναι αρκετά ανθεκτικό για να αντέχει σε μεγάλα φορτία.
Οδηγίες συναρμολόγησης: Το σχέδιο θα δείξει πώς το τύμπανο ανύψωσης ταιριάζει στο συνολικό σύστημα γερανού. Θα παρέχει καθοδήγηση σχετικά με το πώς πρέπει να τοποθετηθεί στον άξονα και τυχόν συνδετήρες που χρειάζονται για να ασφαλιστεί στη θέση του. Μπορεί να υπάρχουν οδηγίες για τον τρόπο ευθυγράμμισης του τυμπάνου με τον κινητήρα ανύψωσης και το σύστημα συρματόσχοινων του γερανού.
Τα σχέδια λεπτομερειών είναι απαραίτητα εργαλεία στο σχεδιασμό γερανών. Παρέχουν την ακρίβεια που απαιτείται για την κατασκευή, τη συναρμολόγηση και την σωστή εγκατάσταση των εξαρτημάτων του γερανού. Με ακριβείς προδιαγραφές εξαρτημάτων, σαφείς λεπτομέρειες κατασκευής και αναλυτικές οδηγίες συναρμολόγησης, αυτά τα σχέδια διαδραματίζουν κρίσιμο ρόλο στη διασφάλιση της ασφαλούς κατασκευής του γερανού, της λειτουργίας όπως αναμένεται και της βέλτιστης απόδοσης κατά τη διάρκεια ζωής του. Η κατανόηση και η ερμηνεία των σχεδίων λεπτομερειών είναι επομένως μια βασική δεξιότητα για όποιον ασχολείται με το σχεδιασμό, την κατασκευή ή τη συντήρηση γερανών.
Ερμηνεύοντας Διαστάσεις, Κλίμακες και Σημειώσεις
Διαστάσεις σε σχέδια γερανού
Η κατανόηση των διαστάσεων στα σχέδια γερανού είναι ζωτικής σημασίας για τη διασφάλιση ότι τα μέρη και οι κατασκευές κατασκευάζονται στο σωστό μέγεθος και ταιριάζουν σωστά στις προδιαγραφές σχεδιασμού.
Μήκος, Πλάτος και Ύψος:Αυτές είναι οι βασικές διαστάσεις που περιγράφουν το μέγεθος των εξαρτημάτων του γερανού. Στα σχέδια του γερανού, θα δείτε συχνά μετρήσεις που εκφράζονται σε χιλιοστά (mm) ή μέτρα (m), ανάλογα με την κλίμακα του σχεδίου. Για παράδειγμα:
Το μήκος μπορεί να αναφέρεται στην απόσταση από το ένα άκρο μιας δοκού στο άλλο.
Το πλάτος αναφέρεται συνήθως στην απόσταση κατά μήκος ενός τμήματος (π.χ., το πλάτος μιας δοκού ή συστήματος διαδρόμου).
Το ύψος συχνά περιγράφει την κατακόρυφη απόσταση, όπως από το δάπεδο μέχρι την κορυφή της δομής του γερανού ή το ύψος του γάντζου.
Διάστημα:Στα σχέδια γερανού, η απόσταση αναφέρεται στην απόσταση μεταξύ διαφορετικών τμημάτων. Για παράδειγμα, η απόσταση μεταξύ των στηλών στήριξης, μεταξύ των σιδηροτροχιών του γερανού ή η απόσταση μεταξύ των δοκών και του μηχανισμού ανύψωσης. Η ακριβής απόσταση είναι σημαντική για να κινείται ομαλά ο γερανός μέσα στο περιβάλλον του και να διασφαλίζει ότι τα εξαρτήματα δεν παρεμβαίνουν μεταξύ τους.
Διαστάσεις ανάγνωσης
Για να διαβάσετε τις διαστάσεις σε ένα σχέδιο γερανού, δώστε προσοχή στους αριθμούς δίπλα σε γραμμές, βέλη ή σχήματα. Αυτά δείχνουν τη μέτρηση ενός συγκεκριμένου χαρακτηριστικού. Για παράδειγμα:
Γραμμικές διαστάσεις: Εμφανίζονται με ένα βέλος σε κάθε άκρο, συνδεδεμένο με μια γραμμή που υποδεικνύει το μήκος.
Διάμετρος: Εμφανίζεται με κύκλο και διάσταση που υποδεικνύει το μέγεθος.
Ύψος και απόσταση: Συχνά προσδιορίζεται με έναν αριθμό που αντιπροσωπεύει την κατακόρυφη απόσταση από ένα σημείο αναφοράς, όπως το επίπεδο του ισογείου ή του ορόφου.
Σημασία της κλίμακας και πώς αναπαρίσταται στα σχέδια του γερανού
Η κλίμακα στα σχέδια γερανού σάς λέει τη σχέση μεταξύ του μεγέθους του σχεδίου και του πραγματικού μεγέθους του γερανού ή των εξαρτημάτων του. Για παράδειγμα, εάν ένα σχέδιο είναι σε κλίμακα 1:100, σημαίνει ότι 1 μονάδα στο σχέδιο ισούται με 100 μονάδες στην πραγματικότητα. Οι συνήθεις κλίμακες που χρησιμοποιούνται στο σχεδιασμό του γερανού περιλαμβάνουν 1:100, 1:200 και 1:500, ανάλογα με την πολυπλοκότητα και το μέγεθος του γερανού.
Πώς να διαβάσετε τις κλίμακες:Τα σχέδια του γερανού πρέπει να υποδεικνύουν την κλίμακα που χρησιμοποιείται, είτε στο μπλοκ τίτλου είτε κοντά στο σχέδιο. Ελέγχετε πάντα την κλίμακα για να βεβαιωθείτε ότι ερμηνεύετε σωστά τις διαστάσεις.
Κλίμακα 1:100: 1 cm στο σχέδιο αντιπροσωπεύει 100 cm (1 μέτρο) στην πραγματικότητα.
Κλίμακα 1:200: 1 cm στο σχέδιο αντιπροσωπεύει 200 cm (2 μέτρα) στην πραγματικότητα.
Η γνώση της κλίμακας σάς βοηθά να κατανοήσετε το σχετικό μέγεθος του γερανού, των εξαρτημάτων ή των συστημάτων που απεικονίζονται και σας επιτρέπει να απεικονίσετε το πραγματικό μέγεθος ακόμα και όταν αντιμετωπίζετε μεγάλα ή λεπτομερή σχέδια.
Σημειώσεις και σύμβολα
Στα σχέδια σχεδιασμού γερανού, οι σημειώσεις και τα σύμβολα παρέχουν σημαντικές πληροφορίες σχετικά με υλικά, φινιρίσματα επιφανειών, ανοχές και άλλα βασικά χαρακτηριστικά των εξαρτημάτων του γερανού. Αυτά είναι κρίσιμα για τη διασφάλιση ότι ο γερανός κατασκευάζεται και συναρμολογείται σύμφωνα με τις σωστές προδιαγραφές.
Κοινά σύμβολα που χρησιμοποιούνται σε σχέδια γερανού:
Σύμβολα υλικού: Υποδείξτε τον τύπο του υλικού που χρησιμοποιείται για κάθε εξάρτημα. Για παράδειγμα:
S για χάλυβα.
AL για αλουμίνιο.
ST για δομικό χάλυβα.
Επιφανειακά φινιρίσματα: Αντιπροσωπεύουν τον τύπο φινιρίσματος που εφαρμόζεται σε ένα εξάρτημα, όπως:
Γαλβανισμένο για αντιδιαβρωτική προστασία.
Βαμμένο για να υποδεικνύει την επίστρωση που εφαρμόζεται για αισθητικούς ή προστατευτικούς σκοπούς.
Σύμβολα ανοχής:Οι ανοχές δείχνουν την επιτρεπόμενη διακύμανση στο μέγεθος ενός εξαρτήματος. Αυτά τα σύμβολα υποδεικνύουν πόσο μπορεί να διαφέρει ένα εξάρτημα από την καθορισμένη διάσταση χωρίς να επηρεάζεται η απόδοση. Οι ανοχές συνήθως σημειώνονται δίπλα σε μια διάσταση, όπως ±0,5 mm.
Τυπικά συστήματα σημειογραφίας:
Πρότυπα ANSI και ISO: Αυτά τα διεθνή πρότυπα διασφαλίζουν ότι τα σχέδια γερανών είναι ομοιόμορφα και εύκολα στην ερμηνεία σε διάφορες χώρες και βιομηχανίες. Τα τυπικά συστήματα σημειογραφίας θα χρησιμοποιούνται συχνά για την επισήμανση σημαντικών πληροφοριών όπως λεπτομέρειες συγκόλλησης, ποιότητες υλικού ή αριθμούς αναγνώρισης εξαρτημάτων.
Κοινά στοιχεία σημειογραφίας:
Σύμβολα συγκόλλησης: Υποδείξτε πού και πώς να συγκολληθεί ένας σύνδεσμος.
Σύμβολα μπουλονιών και στερέωσης: Καθορίστε πού και πώς να τοποθετήσετε μπουλόνια, παξιμάδια και άλλους συνδετήρες.
Σύμβολα σπειρώματος: Υποδείξτε τον τύπο του σπειρώματος που χρησιμοποιείται για μπουλόνια ή βίδες.
Αυτές οι σημειώσεις είναι απαραίτητες για οποιονδήποτε ασχολείται με το σχεδιασμό ή την κατασκευή γερανού, καθώς διασφαλίζουν ότι χρησιμοποιούνται τα σωστά υλικά, διαδικασίες και ανοχές στην κατασκευή του γερανού.
Βασικά ζητήματα κατά την ανάγνωση σχεδίων γερανού
Κατανόηση των ανοχών και των ορίων
Οι ανοχές και τα όρια στο σχεδιασμό του γερανού αναφέρονται στις αποδεκτές διακυμάνσεις των διαστάσεων ή των μετρήσεων που διασφαλίζουν την ασφαλή και αποτελεσματική λειτουργία του γερανού.
Γιατί έχουν σημασία οι ανοχές: Οι ανοχές καθορίζουν πόσο οι διαστάσεις ενός εξαρτήματος μπορούν να αποκλίνουν από τις αναφερόμενες μετρήσεις. Αυτές οι αποκλίσεις μπορούν να επηρεάσουν την απόδοση, την ασφάλεια και τη μακροζωία του γερανού. Για παράδειγμα, μια μικρή διαφορά στο μήκος της δοκού ή στην ευθυγράμμιση της δοκού μπορεί να επηρεάσει την ισορροπία, την κατανομή του φορτίου και την ικανότητα του γερανού να λειτουργεί ομαλά.
Τύποι ανοχών:
Ανοχές διαστάσεων: Υποδείξτε τις επιτρεπόμενες διακυμάνσεις στο μέγεθος για εξαρτήματα, όπως μήκη δοκών ή αποστάσεις αγκίστρου.
Γεωμετρικές ανοχές: Ασχοληθείτε με τη μορφή, τον προσανατολισμό ή τη θέση των εξαρτημάτων, διασφαλίζοντας ότι τα μέρη ταιριάζουν σωστά μεταξύ τους και λειτουργούν όπως προβλέπεται.
Τρόπος ανάγνωσης ανοχών: Οι ανοχές συνήθως υποδεικνύονται κοντά στις διαστάσεις στα σχέδια γερανού και επισημαίνονται με σύμβολα (π.χ. ±0.5 mm ή ένα σύμβολο ανοχής δίπλα σε μια διάσταση). Η κατανόηση αυτών των ανοχών είναι απαραίτητη για την ακριβή κατασκευή και συναρμολόγηση.
Ανασκόπηση χωρητικότητας φόρτωσης
Η χωρητικότητα φορτίου αναφέρεται στο μέγιστο βάρος ή δύναμη που έχει σχεδιαστεί να ανυψώνει ο γερανός με ασφάλεια. Η σωστή ερμηνεία αυτών των πληροφοριών είναι ζωτικής σημασίας για τη διασφάλιση ότι ο γερανός μπορεί να χειριστεί τα προβλεπόμενα φορτία χωρίς να υπερβαίνει τα δομικά του όρια.
Πώς να ερμηνεύσετε τη χωρητικότητα φορτίου:
Μέγιστη χωρητικότητα φορτίου: Η μέγιστη ικανότητα ανύψωσης του γερανού καθορίζεται συνήθως σε τόνους (π.χ. 10-τόνος, 20-τόνος). Αυτή η τιμή αντικατοπτρίζει το υψηλότερο βάρος που μπορεί να σηκώσει με ασφάλεια ο γερανός χωρίς να διακινδυνεύσει δομική βλάβη ή λειτουργική αστοχία.
Κατανομή φορτίου: Μερικοί γερανοί έχουν μεταβλητή χωρητικότητα φορτίου ανάλογα με το ύψος ή την απόσταση που ανυψώνεται το φορτίο. Για παράδειγμα, ένας γερανός μπορεί να σηκώσει ένα βαρύτερο φορτίο σε χαμηλότερο ύψος, αλλά να περιορίζεται σε υψηλότερα σημεία.
Κατηγορία καθήκοντος: Τα σχέδια γερανού συχνά περιλαμβάνουν μια βαθμολογία κατηγορίας καθήκοντος (π.χ. Κατηγορία Α, Κατηγορία C) που περιγράφει πόσο συχνά και πόσο βαρύ αναμένεται να λειτουργεί ο γερανός. Αυτό βοηθά να εκτιμηθεί εάν ο γερανός μπορεί να χειριστεί τα φορτία με συνέπεια με την πάροδο του χρόνου.
Πώς να ελέγξετε τη χωρητικότητα φορτίου στα σχέδια:Οι λεπτομέρειες χωρητικότητας φόρτωσης περιλαμβάνονται συχνά στις τεχνικές προδιαγραφές ή στα διαγράμματα φορτίου που συνοδεύουν τη σχεδίαση του γερανού. Βεβαιωθείτε ότι η χωρητικότητα φορτίου του γερανού ευθυγραμμίζεται με τις λειτουργικές απαιτήσεις της εγκατάστασης.
Χαρακτηριστικά ασφαλείας και συμμόρφωση
Η ασφάλεια είναι πρωταρχικής σημασίας στο σχεδιασμό του γερανού και είναι σημαντικό να προσδιορίζονται και να κατανοούνται τα χαρακτηριστικά ασφαλείας που ενσωματώνονται στον γερανό. Η συμμόρφωση με τα σχετικά πρότυπα ασφαλείας διασφαλίζει ότι ο γερανός είναι ασφαλής για τους χειριστές και ελαχιστοποιεί τον κίνδυνο ατυχημάτων.
Βασικά χαρακτηριστικά ασφαλείας στα σχέδια γερανού:
Διακόπτες ορίου: Αυτές οι συσκευές εμποδίζουν τον γερανό να ταξιδέψει πέρα από τα ασφαλή όρια (π.χ., αποτρέποντας την κίνηση του γερανού πολύ μακριά κατά μήκος των σιδηροτροχιών ή ανύψωση του γάντζου πολύ ψηλά).
Προστασία υπερφόρτωσης: Ένα σύστημα που εμποδίζει τον γερανό να ανυψώνει φορτία πέρα από την ονομαστική του χωρητικότητα. Αυτό συνήθως υποδεικνύεται στο σχέδιο ως μηχανισμός ασφαλείας που συνδέεται με τον εξοπλισμό ανύψωσης.
Συστήματα κατά της σύγκρουσης: Σε ορισμένους γερανούς, ειδικά σε αυτούς που βρίσκονται σε πολυσύχναστες περιοχές, περιλαμβάνονται συστήματα κατά της σύγκρουσης για την αποφυγή ατυχημάτων με άλλους γερανούς ή εμπόδια.
Συστήματα διακοπής έκτακτης ανάγκης: Με σαφή σήμανση στα σχέδια, αυτά τα συστήματα επιτρέπουν στους χειριστές να σταματήσουν το γερανό σε κατάσταση έκτακτης ανάγκης.
Διασφάλιση της συμμόρφωσης με τα πρότυπα: Τα σχέδια γερανών πρέπει να αναφέρονται σε σχετικά πρότυπα ασφαλείας (π.χ. OSHA, ISO 9001 ή EN 15011). Βεβαιωθείτε ότι ο σχεδιασμός συμμορφώνεται με αυτά τα πρότυπα για ασφαλή λειτουργία, συντήρηση και επιθεώρηση. Ελέγξτε για:
Διαβαθμίσεις φορτίου και ευστάθειας σύμφωνα με τα βιομηχανικά πρότυπα.
Απαιτήσεις κάθαρσης για τη διασφάλιση της ασφαλούς λειτουργίας κοντά σε εμπόδια.
Σωστή σήμανση και σήμανση ασφαλείας.
Συντονισμός με άλλα συστήματα
Ένας γερανός δεν λειτουργεί μεμονωμένα. είναι μέρος ενός μεγαλύτερου οικοδομικού συστήματος. Ο συντονισμός του σχεδιασμού του γερανού με άλλα συστήματα είναι κρίσιμος για τη διασφάλιση απρόσκοπτης ενσωμάτωσης και αποτελεσματικής λειτουργίας.
Ηλεκτρικά Συστήματα:
Οι γερανοί τροφοδοτούνται συχνά από ηλεκτρικούς κινητήρες και μπορεί να απαιτούν εξειδικευμένη καλωδίωση, ηλεκτρικούς πίνακες και συστήματα ελέγχου.
Τα σχέδια σχεδιασμού γερανού πρέπει να υποδεικνύουν τις ηλεκτρικές συνδέσεις, τις απαιτήσεις τροφοδοσίας ρεύματος και τους διακόπτες ασφαλείας.
Βεβαιωθείτε ότι το ηλεκτρικό σύστημα του γερανού είναι συμβατό με την ηλεκτρική υποδομή της εγκατάστασης, συμπεριλαμβανομένων των χαρακτηριστικών ισχύος και των διεπαφών ελέγχου.
Μηχανολογικά Συστήματα:
Τα συστήματα κίνησης του γερανού, όπως τα τρόλεϊ και τα ανυψωτικά, πρέπει να είναι ευθυγραμμισμένα με άλλα μηχανικά συστήματα στην εγκατάσταση, όπως οι ράγες του διαδρόμου ή η δομή στήριξης.
Λάβετε υπόψη τις ανάγκες συντήρησης του γερανού, όπως τα σημεία λίπανσης, και πώς μπορεί να επηρεάσουν τον άλλο εξοπλισμό.
Δομική Ολοκλήρωση:
Τα εξαρτήματα του γερανού πρέπει να είναι σωστά αγκυρωμένα στη δομή του κτιρίου. Ελέγξτε τη διάταξη και τη δομική ακεραιότητα των θεμελίων, των υποστυλωμάτων και των δοκών όπου θα εγκατασταθεί ο γερανός.
Βεβαιωθείτε ότι οι ζώνες απελευθέρωσης γύρω από το γερανό είναι επαρκείς για το πλήρες εύρος κίνησής του και ότι ο γερανός δεν παρεμβαίνει σε άλλα συστήματα, όπως HVAC, φωτισμό ή υδραυλικές εγκαταστάσεις.
Συντονισμός με Άλλο Εξοπλισμό:
Οι γερανοί αποτελούν συχνά μέρος μεγαλύτερων συστημάτων, όπως αυτοματοποιημένα συστήματα χειρισμού υλικών, μεταφορείς ή γραμμές παραγωγής. Βεβαιωθείτε ότι ο γερανός είναι τοποθετημένος και έχει κατάλληλο μέγεθος, ώστε να λειτουργεί παράλληλα με άλλο εξοπλισμό.
Ο συντονισμός με τη διάταξη του κτιρίου και άλλων μηχανημάτων θα βελτιστοποιήσει τη ροή εργασίας και θα μειώσει τα σημεία συμφόρησης.
Συνήθη λάθη που πρέπει να αποφεύγονται κατά την ανάγνωση σχεδίων γερανού
Παρερμηνεία Κλίμακα και Διαστάσεις
Ένα από τα πιο συνηθισμένα σφάλματα κατά την ανάγνωση σχεδίων σχεδιασμού γερανού είναι η παρανόηση της κλίμακας και των διαστάσεων του γερανού και των εξαρτημάτων του.
Πώς να αποφύγετε σφάλματα στη μετατροπή κλίμακας:
Τα σχέδια του γερανού σχεδιάζονται συχνά σε κλίμακα (π.χ. 1:100 ή 1:50), πράγμα που σημαίνει ότι οι διαστάσεις στο σχέδιο είναι μια μειωμένη εκδοχή των πραγματικών μετρήσεων.
Κλίμακα διπλού ελέγχου: Επιβεβαιώνετε πάντα την κλίμακα του σχεδίου στην αρχή. Συνήθως υποδεικνύεται στο μπλοκ τίτλου ή κοντά στο περίγραμμα του σχεδίου.
Χρησιμοποιήστε ένα χάρακα κλίμακας: Για να αποφύγετε λάθη μετατροπής κλίμακας, χρησιμοποιήστε ένα χάρακα κλίμακας για μέτρηση απευθείας από το σχέδιο. Αυτό διασφαλίζει ότι οι διαστάσεις που διαβάζετε είναι ακριβείς για τον γερανό πλήρους μεγέθους.
Εξετάστε τις μονάδες: Προσέξτε εάν οι μετρήσεις είναι σε χιλιοστά (mm), εκατοστά (cm) ή μέτρα (m). Η εσφαλμένη ανάγνωση μονάδων μπορεί να οδηγήσει σε δαπανηρά σφάλματα κατά την κατασκευή ή τη συναρμολόγηση εξαρτημάτων.
Διαστάσεις εσφαλμένης ανάγνωσης:
Διασταυρώστε όλες τις μετρήσεις: Βεβαιωθείτε ότι όλες οι διαστάσεις (ύψος, μήκος, πλάτος και απόσταση) είναι σύμφωνες με τις προδιαγραφές και την εφαρμογή του γερανού.
Επαληθεύστε τις συνολικές διαστάσεις: Ελέγξτε ξανά το συνολικό μέγεθος γερανού με μεμονωμένες μετρήσεις εξαρτημάτων για να επιβεβαιώσετε ότι η διάταξη λειτουργεί στον διαθέσιμο χώρο σας.
Με θέα σε δομικές λεπτομέρειες ή λεπτομέρειες ασφαλείας
Ένα άλλο σημαντικό λάθος είναι η παράβλεψη κρίσιμων δομικών στοιχείων ή χαρακτηριστικών ασφαλείας που είναι απαραίτητα για τη σωστή εγκατάσταση του γερανού και την ασφαλή λειτουργία.
Κάθαρση και χώρος:
Κατανόηση των ζωνών εκκένωσης: Βεβαιωθείτε ότι υπάρχει πάντα επαρκής απόσταση μεταξύ των κινούμενων μερών του γερανού (όπως το άγκιστρο, το τρόλεϊ και το ανυψωτικό) και άλλες κατασκευές (όπως δοκοί, τοίχοι ή εξοπλισμός). Αυτό είναι κρίσιμο για την ασφαλή λειτουργία.
Κάθετα και οριζόντια διάκενα: Επαληθεύστε τόσο το κάθετο διάκενο (ύψος γάντζου και ύψος γερανού) όσο και το οριζόντιο διάκενο (χώρος για κίνηση κατά μήκος του διαδρόμου).
Φέρουσα Ικανότητα:
Ελέγξτε τη δομική ακεραιότητα: Δώστε προσοχή στον τρόπο στήριξης του γερανού. Η εσφαλμένη ερμηνεία ή η παράβλεψη της φέρουσας ικανότητας μπορεί να οδηγήσει σε αστάθεια ή αστοχία του γερανού.
Επαληθεύστε τις προδιαγραφές υλικού: Ελέγξτε τα υλικά που χρησιμοποιούνται σε δομικά στοιχεία, όπως δοκοί και δοκοί, για να βεβαιωθείτε ότι πληρούν την απαιτούμενη αντοχή και ανθεκτικότητα για το φορτίο του γερανού.
Χαρακτηριστικά ασφαλείας:
Προστασία υπερφόρτωσης: Ελέγχετε πάντα για συσκευές προστασίας από υπερφόρτωση στα σχέδια, οι οποίες εμποδίζουν τον γερανό να σηκώσει βάρη που υπερβαίνουν την ονομαστική του ικανότητα.
Διακόπτες ορίων και συστήματα έκτακτης ανάγκης: Βεβαιωθείτε ότι οι συσκευές ασφαλείας, όπως οι διακόπτες ορίου, τα κουμπιά διακοπής έκτακτης ανάγκης και τα συστήματα κατά της σύγκρουσης, έχουν ενσωματωθεί σωστά στη σχεδίαση.
Κανονική συμμόρφωση: Ελέγξτε το σχέδιο για αναφορές σε βιομηχανικά πρότυπα (π.χ. ISO, OSHA), επιβεβαιώνοντας ότι ο σχεδιασμός συμμορφώνεται με τους κανονισμούς ασφαλείας.
Συνέπειες της παράβλεψης της ασφάλειας: Η παράβλεψη αυτών των κρίσιμων στοιχείων μπορεί να οδηγήσει σε ατυχήματα, υπερβολική φθορά ή ακόμη και πλήρη αστοχία του γερανού. Να δίνετε πάντα προτεραιότητα στην ασφάλεια στην ερμηνεία των σχεδίων.
Λείπουν βασικές λεπτομέρειες
Τα σχέδια σχεδίασης γερανού περιέχουν πολλές πληροφορίες και είναι εύκολο να παραβλέψετε κρίσιμα στοιχεία εάν δεν ελέγξετε προσεκτικά κάθε τμήμα.
Ενδελεχής Ανασκόπηση όλων των Ενοτήτων:
Διασταυρώστε κάθε προβολή: Μην εστιάζετε μόνο στις κατόψεις ή σε ένα τμήμα. Ελέγξτε όλες τις προβολές, συμπεριλαμβανομένων των σχεδίων ανύψωσης, τομής και λεπτομερειών, για να βεβαιωθείτε ότι δεν χάνεται τίποτα. Κάθε άποψη αποκαλύπτει σημαντικές λεπτομέρειες που συμπληρώνουν τις άλλες.
Ψάξτε για μικρές αλλά σημαντικές λεπτομέρειες: Ακόμη και μικροί σχολιασμοί, όπως σύμβολα συγκόλλησης, προδιαγραφές υλικού ή σημάνσεις ανοχής, μπορούν να επηρεάσουν σημαντικά τον τρόπο κατασκευής ή συναρμολόγησης του γερανού. Η έλλειψη αυτών των λεπτομερειών μπορεί να οδηγήσει σε λάθη στην κατασκευή ή την εγκατάσταση.
Βασικοί τομείς στους οποίους πρέπει να εστιάσετε:
Λεπτομέρειες συναρμολόγησης: Αναζητήστε λεπτομερείς οδηγίες συναρμολόγησης στα σχέδια. Αυτά είναι ζωτικής σημασίας για την κατανόηση του τρόπου με τον οποίο ενώνονται τα εξαρτήματα του γερανού.
Σημεία Σύνδεσης: Δώστε προσοχή σε σημεία σύνδεσης όπως ενώσεις, συγκολλήσεις και συνδετήρες. Αυτά είναι κρίσιμα για τη δομική ακεραιότητα και την ασφαλή λειτουργία.
Απαιτήσεις συντήρησης και επιθεώρησης: Μερικές φορές στο σχέδιο σημειώνονται σημεία πρόσβασης συντήρησης και διαδικασίες επιθεώρησης, τα οποία είναι ζωτικής σημασίας για τη διασφάλιση της μακροπρόθεσμης απόδοσης του γερανού.
Γιατί η απώλεια λεπτομερειών μπορεί να είναι δαπανηρή: Η παράβλεψη κρίσιμων εξαρτημάτων ή βημάτων στη διαδικασία σχεδιασμού του γερανού μπορεί να οδηγήσει σε λανθασμένες εγκαταστάσεις, κινδύνους για την ασφάλεια και δαπανηρές επανεπεξεργασίες ή καθυστερήσεις στις φάσεις κατασκευής και λειτουργίας.
Πρακτικές συμβουλές για αρχάριους
Πώς να οικοδομήσετε αυτοπεποίθηση στην ανάγνωση σχεδίων γερανού
Για όσους μόλις ξεκινούν, η ανάγνωση σχεδίων σχεδιασμού γερανού μπορεί να είναι τρομακτική. Ωστόσο, με τη σωστή προσέγγιση, μπορείτε να χτίσετε την αυτοπεποίθησή σας και να αρχίσετε να ερμηνεύετε αποτελεσματικά αυτά τα σχέδια.
Ξεκινήστε με Βασικά Σχέδια: Ξεκινήστε εστιάζοντας σε απλούστερα σχέδια γερανών πριν προχωρήσετε σε πιο λεπτομερή και σύνθετα. Η κατανόηση των βασικών στοιχείων όπως οι κατόψεις και οι υψομετρικές όψεις θα σας δώσει μια γερή βάση.
Εξοικειωθείτε με την Ορολογία: Τα σχέδια σχεδιασμού γερανού χρησιμοποιούν συγκεκριμένους όρους (π.χ. διάκενο, χωρητικότητα φόρτωσης, δοκός). Η κατανόηση της κοινής ορολογίας θα σας βοηθήσει να κατανοήσετε τι αντιπροσωπεύει κάθε μέρος του σχεδίου.
Σπάστε τα σχέδια: Μην προσπαθήσετε να διαβάσετε ένα σχέδιο γερανού με μια κίνηση. Χωρίστε το σε μικρότερα τμήματα (κάτοψη, όψη, όψη τομής κ.λπ.) και εστιάστε στην ερμηνεία ενός μέρους κάθε φορά. Αυτή η μεθοδική προσέγγιση θα σας βοηθήσει να συνδυάσετε σταδιακά την πλήρη εικόνα.
Χρήση συστηματικής προσέγγισης: Ξεκινήστε ελέγχοντας το μπλοκ τίτλου για σημαντικές πληροφορίες όπως η κλίμακα, η ημερομηνία σχεδίασης και το όνομα του έργου. Στη συνέχεια, ελέγξτε τα βασικά χαρακτηριστικά, όπως διαστάσεις, ανοχές και σημειώσεις.
Προτεινόμενες πηγές για περαιτέρω μάθηση
Για να εμβαθύνετε την κατανόησή σας και να βελτιώσετε τις δεξιότητές σας, μπορείτε να χρησιμοποιήσετε μια ποικιλία πόρων:
Διδακτικά βιβλία: Αναζητήστε εγχειρίδια που καλύπτουν τις βασικές αρχές της μηχανολογίας και της δομικής μηχανικής, ειδικά εκείνα που ασχολούνται με το σχεδιασμό και την κατασκευή γερανών.
Παράδειγμα: «Crane Design & Construction» του Stephen P. Richmond
Διαδικτυακά μαθήματα: Πολλές πλατφόρμες προσφέρουν μαθήματα ερμηνείας τεχνικών σχεδίων, λογισμικού CAD και χειρισμών γερανού.
Παράδειγμα: Πλατφόρμες όπως το Coursera, το Udemy ή το LinkedIn Learning προσφέρουν εξειδικευμένα μαθήματα στο τεχνικό σχέδιο και τη λειτουργία γερανού.
Πόροι κατασκευαστών: Οι κατασκευαστές συχνά παρέχουν λεπτομερή σχέδια για τα μοντέλα γερανών τους, τα οποία μπορούν να σας βοηθήσουν να κατανοήσετε τις συγκεκριμένες απαιτήσεις διαφορετικών τύπων γερανών.
Φόρουμ και Κοινότητες Μηχανικών: Γίνετε μέλος σε διαδικτυακές κοινότητες όπου οι επαγγελματίες συζητούν το σχεδιασμό γερανών και μοιράζονται τις εμπειρίες τους. Αυτός είναι ένας εξαιρετικός τρόπος για να μάθετε από άλλους και να κάνετε ερωτήσεις σχετικά με δύσκολες πτυχές των σχεδίων γερανού.
Εξάσκηση με Παραδείγματα Πραγματικού Κόσμου
Η ανάγνωση σχεδίων γερανού είναι μια δεξιότητα που βελτιώνεται με την εξάσκηση. Δείτε πώς μπορείτε να δημιουργήσετε αποτελεσματικά την πρακτική σας εμπειρία:
Ξεκινήστε με απλά σχέδια γερανών: Ξεκινήστε με βασικούς γερανούς όπως γερανούς με μονή δοκό ή μικρότερους γερανούς γερανού. Αυτά τα σχέδια είναι λιγότερο περίπλοκα και θα σας βοηθήσουν να μάθετε πώς να ερμηνεύετε βασικά χαρακτηριστικά όπως το σύστημα του διαδρόμου, οι περιοχές ανύψωσης και οι κινήσεις του τρόλεϊ.
Σταδιακά μεταβείτε σε σύνθετα σχέδια: Μόλις είστε άνετοι με τα βασικά σχέδια, προκαλέστε τον εαυτό σας με πιο σύνθετα σχέδια, όπως γερανούς διπλής δοκού ή προσαρμοσμένους γερανούς για συγκεκριμένες εφαρμογές. Αυτά τα σχέδια συχνά περιλαμβάνουν πιο περίπλοκα εξαρτήματα και δομικές λεπτομέρειες.
Χρησιμοποιήστε τα Σχέδια Κατασκευαστή για Εξάσκηση: Πολλοί κατασκευαστές γερανών διαθέτουν παραδείγματα σχεδίων στο διαδίκτυο. Μελετήστε αυτά τα παραδείγματα του πραγματικού κόσμου για να δείτε πώς είναι διατεταγμένα τα εξαρτήματά τους και για να κατανοήσετε καλύτερα πώς συνδυάζονται τα συστήματα γερανών.
Σκιαγραφήστε το: Δοκιμάστε να σχεδιάσετε το δικό σας σχέδιο γερανού με βάση ένα σύνολο προδιαγραφών. Αυτή η άσκηση μπορεί να σας βοηθήσει να οπτικοποιήσετε πώς αλληλεπιδρούν διαφορετικά στοιχεία και ενισχύουν τη μάθησή σας.
Συνεργασία με Μηχανικούς και Σχεδιαστές
Όταν δεν είστε σίγουροι για μια λεπτομέρεια σε ένα σχέδιο γερανού, μη διστάσετε να απευθυνθείτε στους ειδικούς. Η αποτελεσματική συνεργασία μπορεί να σας βοηθήσει να ξεκαθαρίσετε τις παρεξηγήσεις και να βελτιώσετε τη συνολική κατανόησή σας.
Κάντε συγκεκριμένες ερωτήσεις: Όταν μιλάτε με μηχανικούς ή σχεδιαστές, να είστε ξεκάθαροι σχετικά με το τι χρειάζεστε βοήθεια. Για παράδειγμα, αντί να ρωτήσετε, "Μπορείτε να εξηγήσετε αυτό το σχέδιο;", ρωτήστε "Μπορείτε να διευκρινίσετε το διάκενο μεταξύ του γάντζου του γερανού και της οροφής σε αυτήν την προβολή ενότητας;"
Μάθετε τη διαδικασία σχεδιασμού: Ρωτήστε τους μηχανικούς σχετικά με το σκεπτικό πίσω από ορισμένες επιλογές σχεδιασμού, όπως επιλογές υλικών ή δομικές εκτιμήσεις. Η κατανόηση του γιατί λαμβάνονται ορισμένες αποφάσεις θα σας δώσει μια βαθύτερη εικόνα της διαδικασίας σχεδιασμού.
Μόχλευση Εργαλείων Συνεργασίας: Πολλοί μηχανικοί χρησιμοποιούν λογισμικό όπως το AutoCAD ή το Revit για τη δημιουργία σχεδίων γερανού. Εάν εργάζεστε σε μια ψηφιακή πλατφόρμα, εξοικειωθείτε με κοινά εργαλεία όπως λειτουργίες μέτρησης ή σχολιασμού για να επικοινωνείτε αποτελεσματικά με τους σχεδιαστές.
Να είστε προνοητικοί στην επικοινωνία: Εάν παρατηρήσετε πιθανά ζητήματα στο σχεδιασμό, όπως διαστάσεις που φαίνονται πολύ μικρές ή ασαφείς αποστάσεις, ενημερώστε τα με την ομάδα από νωρίς. Η προληπτική επικοινωνία μπορεί να εξοικονομήσει χρόνο και να αποτρέψει τα λάθη στη συνέχεια.
Σύναψη
Η κατανόηση των σχεδίων σχεδιασμού γερανών είναι απαραίτητη για τη διασφάλιση της ασφαλούς και αποτελεσματικής εγκατάστασης και λειτουργίας των γερανών. Αυτά τα σχέδια παρέχουν λεπτομερείς πληροφορίες σχετικά με τη δομή, τα εξαρτήματα και τη λειτουργικότητα του γερανού, επιτρέποντας στους μηχανικούς, τους σχεδιαστές και τους χειριστές να λαμβάνουν τεκμηριωμένες αποφάσεις σχετικά με την εγκατάσταση, τη συντήρηση και την ασφάλεια του γερανού.
Κατακτώντας τα σχέδια του γερανού, μπορείτε:
Διασφαλίστε τη σωστή εγκατάσταση του γερανού: Τα σχέδια σχεδιασμού γερανού καθοδηγούν την ακριβή τοποθέτηση και εγκατάσταση των εξαρτημάτων, συμβάλλοντας στην αποφυγή δαπανηρών σφαλμάτων και καθυστερήσεων.
Προωθήστε την ασφάλεια: Με σαφή κατανόηση των διαστάσεων του γερανού, των αποστάσεων και της χωρητικότητας φορτίου, μπορείτε να διασφαλίσετε ότι οι γερανοί εγκαθίστανται σε ασφαλές περιβάλλον και λειτουργούν εντός των ορίων του σχεδιασμού τους.
Βελτιστοποιήστε την απόδοση: Ερμηνεύοντας βασικά στοιχεία σχεδιασμού, όπως χωρητικότητα φορτίου, αντοχές δοκών και μηχανισμούς ανύψωσης, μπορείτε να διασφαλίσετε ότι ο γερανός λειτουργεί όπως προβλέπεται, αποτρέποντας τις βλάβες του εξοπλισμού και αυξάνοντας τη διάρκεια ζωής.
Τελικά, τα σχέδια γερανού είναι το σχέδιο για ασφαλείς, αποτελεσματικές και αποδοτικές λειτουργίες γερανού. Εάν έχετε οποιαδήποτε ανάγκη προσαρμοσμένου σχεδιασμού εναέριου γερανού, μη διστάσετε να επικοινωνήσετε μαζί μας.
