Γερανός γερανού σκελετού τύπου Trussed Type

Πότε να επιλέξετε έναν γερανογέφυρα με δοκούς;

✅ Χρειάζονται μεγάλα διαστήματα(π.χ. ναυπηγεία, μεγάλοι αποθηκευτικοί χώροι).
✅ Περιορισμοί προϋπολογισμού(η χαμηλότερη χρήση χάλυβα μειώνει το κόστος).
✅ Χρήση σε εξωτερικούς χώρους σε συνθήκες ανέμου(καλύτερη αντίσταση στον αέρα).
✅ Απαιτείται συχνή πρόσβαση συντήρησης(η ανοιχτή δομή επιτρέπει εύκολους ελέγχους).



Βασικά Χαρακτηριστικά & Σχεδιασμός

Α. Δομικά Στοιχεία

Κύρια δοκός ζευκτών

Από χαλύβδινα δικτυωτά τμήματα (τριγωνικά ή ορθογώνια σχέδια).

Παρέχειυψηλή αναλογία αντοχής-προς-βάρους, μειώνοντας το νεκρό φορτίο διατηρώντας παράλληλα την ακαμψία.

Πόδια στήριξης

Μπορεί να είναι σταθερό ή ρυθμιζόμενο (ανάλογα με τις απαιτήσεις ύψους).

Εξοπλισμένο μετροχούς ή σιδηροδρομικά συστήματαγια κινητικότητα.

Σύστημα τρόλεϊ & ανυψωτικών

Τρέχει κατά μήκος της κορυφής της δοκού ζευκτών.

Περιλαμβάνεισυρματόσχοινο ανυψωτικό ή βαρούλκο αλυσίδαςγια ανύψωση.

End Carriages & Runway

Υποστηρίζει την κίνηση του γερανού κατά μήκος σιδηροτροχιών ή εδάφους.

Β. Επιλογές Κινητικότητας

Σιδηροτροχιά-Γερανός γερανός γερανού δοκών(για σταθερή-κίνηση διαδρομής).

Rubber-Tired Gantry Crane (RTG)(για ευέλικτες λειτουργίες αυλής).

Ημι-Γερανός Gantry(η μία πλευρά στηρίζεται σε κτιριακή δομή).



Πλεονεκτήματα του γερανού γερανού δοκών δοκών

✔ Ελαφρύ αλλά ισχυρό– Η δομή ζευκτού μειώνει το βάρος διατηρώντας παράλληλα υψηλή ικανότητα φόρτωσης.
✔ Πιθανές μεγαλύτερες αποστάσεις– Ιδανικό για εφαρμογές που απαιτούνευρεία κάλυψη(π.χ. ναυπηγεία, μεγάλα ναυπηγεία αποθήκευσης).
✔ Κόστος-Αποτελεσματικό– Χρησιμοποιεί λιγότερο χάλυβα από τους γερανούς δοκών κιβωτίου, μειώνοντας το κόστος υλικού.
✔ Αντίσταση στον άνεμο– Ο σχεδιασμός ανοιχτού πλέγματος επιτρέπει στον άνεμο να διέρχεται, μειώνοντας την επίδραση του φορτίου ανέμου.
✔ Εύκολη Συντήρηση– Το προσβάσιμο πλαίσιο ζευκτών απλοποιεί τις επιθεωρήσεις και τις επισκευές.
✔ Προσαρμόσιμο– Μπορεί να σχεδιαστεί γιαεσωτερική ή εξωτερική χρήση, με διαφορετικούς μηχανισμούς ανύψωσης.



Σύγκριση με Box Girder Gantry Cranes

Χαρακτηριστικό	Trussed Gantry Crane	Box Girder Gantry Crane
Βάρος	Ελαφρύτερο (λιγότερο ατσάλι)	Πιο βαρύ (συμπαγής κατασκευή)
Δυνατότητα εμβέλειας	Καλύτερα για μεγάλα διαστήματα	Περιορίζεται από την αντοχή της δοκού
Αντίσταση στον άνεμο	Υψηλό (ανοιχτή δομή)	Χαμηλότερο (συμπαγείς δοκοί πιάνουν τον άνεμο)
Κόστος	Χαμηλότερο κόστος υλικού	Υψηλότερη αρχική επένδυση
Συντήρηση	Ευκολότερη πρόσβαση	Πιο κλειστό, πιο δύσκολο να επιθεωρηθεί
Αισθητικός	Βιομηχανική εμφάνιση	Πιο κομψή εμφάνιση



Βασικά εξαρτήματα: Κινητήρας, Κιβώτιο ταχυτήτων, Κιβώτιο ταχυτήτων

Τόπος προέλευσης: Henan, Κίνα

Εγγύηση: 1 έτος

Βάρος (KG): 20000 kg

Εξερχόμενη-επιθεώρηση βίντεο: Παρέχεται

Έκθεση δοκιμής μηχανημάτων: Παρέχεται

Εφαρμογή: ευρέως

Χρώμα: Μπορεί να προσαρμοστεί

Άνοιγμα: 12~30μ

Καθήκον εργασίας: A3 /A4

Ταχύτητα ανύψωσης: Μεταβλητή ταχύτητα (στάνταρ)

Μέθοδος ελέγχου: Έλεγχος εδάφους + Τηλεχειριστήριο (προσαρμοσμένο)

Κύρια ηλεκτρικά μέρη: Schneider

Μηχανισμός ανύψωσης: Ηλεκτρικό ανυψωτικό συρματόσχοινο

Εικόνες & Εξαρτήματα

---

A Γερανός γερανού σκελετού τύπου Trussed Typeαποτελείται από πολλά βασικά δομικά, μηχανικά και ηλεκτρικά εξαρτήματα που εξασφαλίζουν αποτελεσματική ανύψωση και μετακίνηση βαρέων φορτίων. Ακολουθεί μια λεπτομερής ανάλυση των βασικών τμημάτων του:



1. Δομικά στοιχεία

A. Κύρια δοκός ζευκτών (δικτυωτός βραχίονας)

Κατασκευασμένο από συγκολλημένοχαλύβδινα δικτυωτά τμήματα(τριγωνικά ή ορθογώνια σχέδια).

Παρέχειυψηλή αναλογία αντοχής-προς-βάρους, μειώνοντας το νεκρό φορτίο διατηρώντας παράλληλα την ακαμψία.

Σχεδιασμένο για χειρισμόμεγάλα διαστήματα(έως 50m+ σε ορισμένες περιπτώσεις).

Β. Πόδια στήριξης (Τελικά καρότσια)

Κάθετες ή κεκλιμένες χαλύβδινες κολώνες που στηρίζουν τη δοκό δοκών.

μπορεί να περιλαμβάνειύψος-ρυθμιζόμενα πόδιαγια ανώμαλο έδαφος.

Εξοπλισμένο μετροχούς ή σφιγκτήρες ράγαςγια κινητικότητα.

Γ. Σταυρωτά Δοκάρια & Σιδερώματα

Ενισχύει τη δομή του ζευκτού για αποτροπήλυγίζει και ταλαντεύεται.

Η διαγώνια και οριζόντια στήριξη εξασφαλίζεισταθερότητα κάτω από δυναμικά φορτία.

Δ. Σύστημα διαδρόμου (για σιδηροδρομικούς-τοποθετημένους τύπους)

Χαλύβδινες ράγες ή τσιμεντένιοι διάδρομοι για ομαλή κίνηση γερανού.

Περιλαμβάνεισφιγκτήρες ράγαςγια να κλειδώσετε το γερανό στη θέση του.

2. Μηχανικά & Ανυψωτικά Εξαρτήματα

Α. Σύστημα τρόλεϊ

Κινείται κατά μήκος της κορυφής της δοκού ζευκτών.

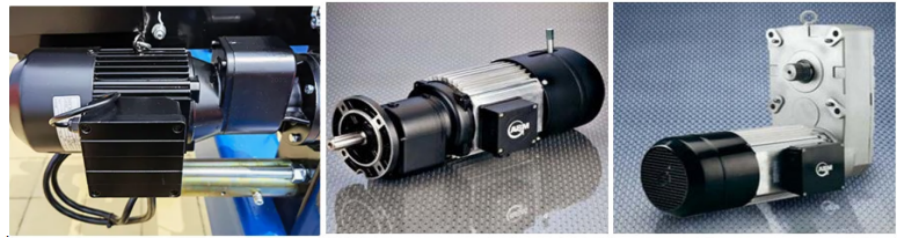

Περιλαμβάνεικινητήρες, τροχοί και κιβώτια ταχυτήτωνγια ομαλή λειτουργία.

Β. Μηχανισμός Ανύψωσης

Ηλεκτρικό ή υδραυλικό συρματόσχοινο ανυψωτικόγια κάθετη ανύψωση.

Ανυψωτικό αλυσίδας(για ελαφρύτερες-εφαρμογές εργασίας).

Τύμπανο, στάχυα και συρματόσχοιναγια χειρισμό φορτίου.

Γ. Εξάρτημα διασποράς ή ανύψωσης

Μπλοκ γάντζουγια γενική ανύψωση.

Εξειδικευμένοι διασκορπιστές(για εμπορευματοκιβώτια, πηνία ή άλλο φορτίο).

Δ. Μηχανισμός κίνησης (Gantry Travel System)

Μοτέρ & κιβώτια ταχυτήτωνγια τη μετακίνηση ολόκληρου του γερανού κατά μήκος σιδηροτροχιών.

Τροχοί ή ελαστικά από καουτσούκ(για εκδόσεις RTG).

Σύστημα πέδησης(δισκόφρενα ή τύμπανο για ασφάλεια).

3. Ηλεκτρικά & Εξαρτήματα Ελέγχου

Α. Σύστημα τροφοδοσίας

Σιδηροτροχιά-Τοποθέτηση:Ράβδοι αγωγών ή καρούλια καλωδίων για ηλεκτρική ενέργεια.

Rubber-Tired (RTG):Γεννήτρια ντίζελ ή μπαταρία-τροφοδοτείται.

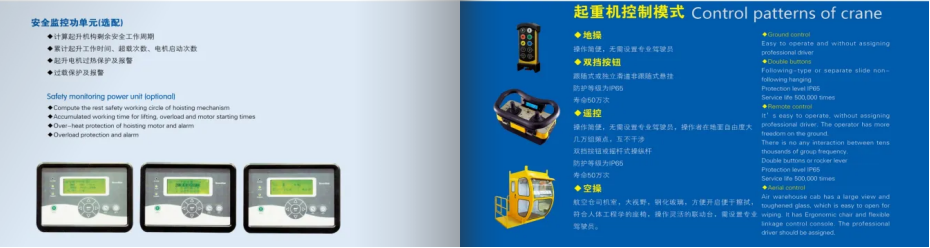

Β. Καμπίνα χειριστή ή τηλεχειριστήριο

Έλεγχος μενταγιόν(χειροκίνητη λειτουργία).

Τηλεχειριστήριο ραδιοφώνου(για ευέλικτη λειτουργία).

Αυτοματοποιημένα συστήματα (ARMG)σε προηγμένες ρυθμίσεις.

Γ. Συσκευές Ασφάλειας & Παρακολούθησης

Διακόπτες ορίου(αποτρέπει τα-ταξίδια).

Ένδειξη ροπής φόρτωσης (LMI)(αντι-προστασία υπερφόρτωσης).

Αισθητήρες κατά{0}}σύγκρουσης(λέιζερ/υπερήχων).

Ανεμόμετρο(παρακολούθηση ταχύτητας ανέμου).

4. Βοηθητικά Εξαρτήματα

Πεζοδρόμια και σκάλες(για πρόσβαση στη συντήρηση).

Σύστημα φωτισμού(για νυχτερινές επεμβάσεις).

Σύστημα λίπανσης(για γρανάζια, ρουλεμάν και τροχούς).

Αντιδιαβρωτική προστασία(βαφή ή γαλβανισμός για εξωτερική χρήση).

ΣΚΙΤΣΟ

Κύρια τεχνική



Φόντα

---

Ανώτερη αναλογία δύναμης-προς-βάρους

Οσχέδιο δικτυωτού (δικωτού).παρέχει εξαιρετική δομική ακαμψία ενώ χρησιμοποιεί λιγότερο χάλυβα σε σύγκριση με τις δοκούς κιβωτίων, καθιστώντας τοελαφρύτερο αλλά εξίσου δυνατό.

Ιδανικό για μεγάλα ανοίγματα

Μπορεί να εκτείνεται αποτελεσματικά30–50+ μέτρα, καθιστώντας το ιδανικό για μεγάλους χώρους εργασίας όπως ναυπηγεία, εργοτάξια και ναυπηγεία αποθήκευσης.

Εξαιρετική αντοχή στον άνεμο

Οανοιχτό πλαίσιοεπιτρέπει στον άνεμο να διέρχεται, μειώνοντας την επίδραση του φορτίου ανέμου-ιδανικό γιαυπαίθριες και παράκτιες εφαρμογές.

Κόστος-Αποτελεσματική κατασκευή

Απαιτείλιγότερο υλικόαπό δοκούς συμπαγούς κιβωτίου, μειώνοντας το κόστος κατασκευής και εγκατάστασης.

Εύκολη Συντήρηση & Επιθεώρηση

Οδομή ανοιχτού πλέγματοςπαρέχει εύκολη πρόσβαση για επιθεωρήσεις, επισκευές και αντικαταστάσεις εξαρτημάτων.

Υψηλή χωρητικότητα φορτίου (έως 500+ τόνους)

Κατάλληλο γιαανύψωση-βαρέων καθηκόντωνσε βιομηχανίες όπως ο χάλυβας, η ναυπηγική και η ενέργεια.

Προσαρμόσιμος σχεδιασμός

Μπορεί να προσαρμοστεί γιαδιαμορφώσεις σιδηροτροχιάς-τοποθετημένη (RMG), καουτσούκ-κουρασμένης (RTG) ή ημι-διαμόρφωσης σκελετού.



Εφαρμογή

---

Α. Βαριές Βιομηχανίες & Μεταποίηση

Χαλυβουργεία– Χειρισμόςπηνία, πλάκες και δομικές δοκοί.

Ναυπηγική & Επισκευή– Ανύψωσηγάστρα πλοίων, κινητήρες και μεγάλα εξαρτήματα.

Σταθμοί ηλεκτροπαραγωγής– Εγκατάστασητουρμπίνες, γεννήτριες και βαριά μηχανήματα.

Β. Λιμάνια & Logistics

Χειρισμός εμπορευματοκιβωτίων– Στοίβαξη και μετακίνησηκοντέινερ σε μικρότερα λιμάνια.

Διατροπικές αυλές– Μεταφορά φορτίου μεταξύτρένα, φορτηγά και πλοία.

Γ. Κατασκευές & Υποδομές

Κατασκευή Γέφυρας– Ανύψωσηπροκατασκευασμένα τμήματα από σκυρόδεμα και χαλύβδινες δοκοί.

Έργα-μεγάλης κλίμακας– Μετακίνησησωλήνες, κατασκευαστικές μονάδες και βαρύ εξοπλισμό.

Δ. Αεροδιαστημική & Αυτοκίνητο

Υπόστεγα αεροσκαφών– Συναρμολόγηση και συντήρησηαεροσκάφος.

Εργοστάσια Αυτοκινήτων– Χειρισμόςμεγάλα εξαρτήματα οχήματος.

Ε. Αποθήκες & Συνεργεία

Συντήρηση Βαρύ Εξοπλισμού– Ανύψωσηκινητήρες, γεννήτριες και βιομηχανικά μηχανήματα.

Χειρισμός Υλικών– Μεταφοράμεγάλες μεταλλικές κατασκευές ή εξαρτήματα μηχανημάτων.



Γερανόςπαραγωγή διαδικασία

---

1. Σχεδιασμός και Μηχανική

Δομική Σχεδίαση: Ο σχεδιασμός του γερανού σχεδιάζεται με βάση τις συγκεκριμένες απαιτήσεις ανύψωσης, την ικανότητα φόρτωσης, το άνοιγμα και τις συνθήκες λειτουργίας.

Υπολογισμοί: Οι δομικοί μηχανικοί υπολογίζουν τις τάσεις, τις κατανομές φορτίου και τους παράγοντες ασφαλείας για να εξασφαλίσουν ότι ο γερανός θα λειτουργεί με ασφάλεια υπό τις προβλεπόμενες συνθήκες.

Μοντελοποίηση CAD: Δημιουργούνται λεπτομερή τρισδιάστατα μοντέλα για την οπτικοποίηση του γερανού και τα μέρη σχεδιάζονται με διαστάσεις για κατασκευή.

2. Επιλογή και προμήθεια υλικού

Για τα δοκάρια, τις δοκούς και άλλα δομικά στοιχεία επιλέγονται υλικά όπως ο χάλυβας υψηλής- αντοχής. Συνήθως χρησιμοποιούνται πλάκες, δοκοί και ράγες.

Όλα τα υλικά πρέπει να παραγγελθούν και να ελεγχθούν για την ποιότητα πριν ξεκινήσει η διαδικασία παραγωγής.

3. Κατασκευή Κύριων Εξαρτημάτων

Δοκοί: Οι κύριες δοκοί κατασκευάζονται με κοπή, συγκόλληση και συναρμολόγηση δομικών χαλύβδινων πλακών. Αυτά είναι τα κύρια στοιχεία-που φέρουν φορτίο του γερανού.

Δεξιά: Τα ζευκτά, που αποτελούν το πλαίσιο του γερανού, συγκολλούνται μεταξύ τους από χαλύβδινες ράβδους, σχηματίζοντας μια ελαφριά αλλά ισχυρή δομή.

Ακραίες δοκοί και πόδια: Κατασκευάζονται επίσης οι ακραίες δοκοί, που συνδέουν τις δοκούς και υποστηρίζουν την κίνηση του γερανού κατά μήκος των σιδηροτροχιών. Τα πόδια του γερανού είναι συχνά κατασκευασμένα από μεγάλα προφίλ χάλυβα και είναι σχεδιασμένα να αντέχουν το φορτίο του γερανού και τυχόν ανυψωμένα φορτία.

4. Συγκόλληση και Συναρμολόγηση

Συγκόλληση: Τα κατασκευασμένα εξαρτήματα από χάλυβα συγκολλούνται μεταξύ τους με υψηλή ακρίβεια. Ιδιαίτερη προσοχή δίνεται στην ευθυγράμμιση και την αντοχή, διασφαλίζοντας ότι οι συγκολλημένοι σύνδεσμοι μπορούν να αντέξουν τα φορτία κατά τη λειτουργία του γερανού.

Συναρμολόγηση δοκών και δοκών: Τα κατασκευασμένα δοκάρια και δοκοί συναρμολογούνται στο κύριο πλαίσιο του γερανού. Συναρμολογούνται επίσης πρόσθετα εξαρτήματα όπως το πλαίσιο ανύψωσης, το καρότσι και τα ηλεκτρικά συστήματα.

5. Εγκατάσταση εξαρτημάτων

Ανυψωτικό και τρόλεϊ: Το σύστημα ανύψωσης, το οποίο περιλαμβάνει τον μηχανισμό ανύψωσης, το σχοινί ή την αλυσίδα, είναι εγκατεστημένο. Στη συνέχεια τοποθετείται το σύστημα τρόλεϊ, το οποίο κινείται κατά μήκος της δοκού της γέφυρας.

Ηλεκτρικά Συστήματα: Εγκαθίστανται οι ηλεκτρικές καλωδιώσεις και τα συστήματα ελέγχου, συμπεριλαμβανομένων των κινητήρων, των μετασχηματιστών, των αισθητήρων και των πινάκων ελέγχου.

6. Δοκιμές

Δοκιμή φορτίου: Ο γερανός δοκιμάζεται υπό συνθήκες φορτίου για να διασφαλιστεί ότι μπορεί να χειριστεί το καθορισμένο βάρος. Αυτό περιλαμβάνει σταδιακή αύξηση του φορτίου και έλεγχο σταθερότητας και λειτουργικότητας.

Δοκιμές λειτουργίας: Ο γερανός ελέγχεται για τη λειτουργία του, συμπεριλαμβανομένης της ομαλής κίνησης κατά μήκος των σιδηροτροχιών, της ανύψωσης και κατεβάσματος των φορτίων και της απόκρισης στις εντολές ελέγχου.

Έλεγχοι ασφαλείας: Τα συστήματα ασφαλείας, όπως διακόπτες ορίου, στάσεις έκτακτης ανάγκης και προστασία υπερφόρτωσης, ελέγχονται για να διασφαλιστεί ότι λειτουργούν σωστά.

7. Ζωγραφική και Φινίρισμα

Μετά τη δοκιμή, ο γερανός καθαρίζεται και βάφεται για να προστατεύεται από τη διάβρωση. Η διαδικασία φινιρίσματος περιλαμβάνει την εφαρμογή προστατευτικής επίστρωσης, όπως αντιδιαβρωτικής βαφής.

8. Τελική επιθεώρηση και παράδοση

Διενεργείται μια τελική επιθεώρηση για να επαληθευτεί ότι όλα τα εξαρτήματα λειτουργούν σύμφωνα με τις προδιαγραφές σχεδιασμού. Αυτό περιλαμβάνει οπτικό έλεγχο και τελικούς ελέγχους ασφαλείας.

Μόλις καθαριστεί, ο γερανός προετοιμάζεται για παράδοση. Μπορεί να αποσυναρμολογηθεί σε τμήματα για αποστολή, με τη συναρμολόγηση να γίνεται στο σημείο εγκατάστασης.

9. Εγκατάσταση και θέση σε λειτουργία

Ο γερανός παραδίδεται στο χώρο του πελάτη, όπου επανασυναρμολογείται και τοποθετείται. Η τελική διαδικασία θέσης σε λειτουργία περιλαμβάνει την εγκατάσταση του γερανού στην τροχιά του, τη διασφάλιση της σωστής ευθυγράμμισής του και την εκτέλεση επιχειρησιακών δοκιμών στην τοποθεσία.

Προβολή εργαστηρίου:

Η εταιρεία έχει εγκαταστήσει μια έξυπνη πλατφόρμα διαχείρισης εξοπλισμού, και έχει εγκαταστήσει 310 σετ (σετ) ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σετ (σετ) και το ποσοστό δικτύωσης του εξοπλισμού θα φτάσει το 95%. 32 έχουν τεθεί σε χρήση γραμμές συγκόλλησης, έχουν προγραμματιστεί να εγκατασταθούν 50 και το ποσοστό αυτοματισμού ολόκληρης της σειράς προϊόντων έχει φτάσει το 85%.
