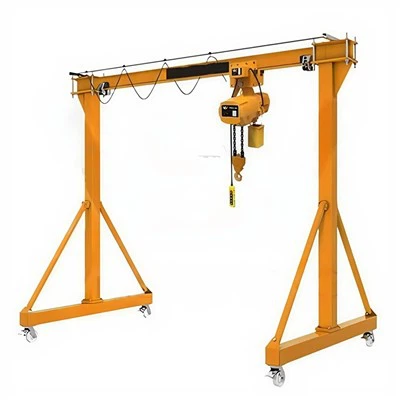

Υπαίθριος γερανός μηχανικής

Βασικά χαρακτηριστικά των γερανογέφυρων εξωτερικού μηχανικού

Στιβαρή Κατασκευή

Κατασκευασμένο από-χάλυβα υψηλής ποιότητας για ανθεκτικότητα.

Ανθεκτικές-επικαλύψεις στις καιρικές συνθήκες (π.χ. γαλβανισμένο ή εποξειδικό χρώμα) για την πρόληψη της διάβρωσης.

Κινητικότητα & Σταθερότητα

Εξοπλισμένο μετροχούς ή ράγεςγια εύκολη μετακίνηση.

Ορισμένα μοντέλα έχουνεξωθητήρεςήσυστήματα αγκύρωσηςγια σταθερότητα σε ανώμαλο έδαφος.

Υψηλή χωρητικότητα φορτίου

Τυπικά κυμαίνεται από5 τόνοι έως 500+ τόνοι, ανάλογα με το μοντέλο.

Μπορεί να χειριστεί βαριά οικοδομικά υλικά, μηχανήματα και προκατασκευασμένες κατασκευές.

Ρυθμιζόμενο άνοιγμα & ύψος

Μερικοί γερανογέφυρες έχουνρυθμιζόμενα πόδιαγια να φιλοξενήσει διαφορετικούς χώρους εργασίας.

Μονή ή διπλή δοκόςδιαμορφώσεις για διαφορετικές απαιτήσεις φορτίου.

Χειροκίνητη ή Μηχανοκίνητη Λειτουργία

Χειροκίνητοι γερανογέφυρεςχρησιμοποιήστε ανυψωτικά αλυσίδας για ελαφρύτερα φορτία.

Ηλεκτρικοί ή υδραυλικοί γερανογέφυρεςγια ανύψωση{0}}βαρέων καθηκόντων με ακριβή έλεγχο.

Χαρακτηριστικά Ασφαλείας

Συστήματα κατά-σύγκρουσηςγια λειτουργίες πολλαπλών-γερανών.

Προστασία υπερφόρτωσηςγια την πρόληψη ατυχημάτων.

Συστήματα πέδησηςγια ασφαλή χειρισμό φορτίου.



Τόπος προέλευσης: Henan, Κίνα

Εγγύηση: 2 χρόνια

Βάρος (KG): 60000 kg

Εξερχόμενη-επιθεώρηση βίντεο: Παρέχεται

Έκθεση δοκιμής μηχανημάτων: Παρέχεται

Εφαρμογή: αποθήκες, εργοστάσιο και άλλο μέρος

Τύπος γερανού: Γερανός τύπου κουτιού

Ταχύτητα ταξιδιού: 20m/min

Μηχανισμός ανύψωσης: Ηλεκτρικός ανυψωτήρας

Μέθοδος ελέγχου: Έλεγχος εδάφους + Τηλεχειριστήριο (προσαρμοσμένο)

Καθήκον εργασίας: Α5

Θερμοκρασία λειτουργίας:-20~+40 βαθμοί

Βιομηχανική τάση: 380V50HZ3Phanse ή άλλο

Χρώμα: Προσαρμοσμένο

Προσαρμογή: Αποδεκτή



Εναεξωτερικός γερανός μηχανικήςαποτελείται από πολλά βασικά εξαρτήματα που συνεργάζονται για να εξασφαλίσουν ασφαλείς και αποτελεσματικές εργασίες ανύψωσης σε ανθεκτικά περιβάλλοντα. Ακολουθεί μια λεπτομερής ανάλυση των βασικών τμημάτων του:



1. Κύρια δομικά στοιχεία

A. Πλαίσιο Gantry (Γέφυρα & πόδια)

Γέφυρα Γέφυρα (Κύρια δοκός)

Η οριζόντια δοκός που εκτείνεται στην περιοχή εργασίας.

Μπορεί να είναιμονή δοκός(ελαφρύτερα φορτία) ήδιπλή δοκός(βαρέως-καθήκοντα).

Πόδια (Στήλες στήριξης)

Κάθετα στηρίγματα που συγκρατούν τη δοκό της γέφυρας.

Μπορεί να είναισταθερό ύψοςήευκανόνιστος(τηλεσκοπικές ή βιδωτές προεκτάσεις).

End Trucks (για κινητές βάσεις)

Κατασκευές σε τροχούς ή σιδηροτροχιές-που επιτρέπουν στον γερανό να κινείται.



Β. Σύστημα Βάσης & Κινητικότητας

Σύστημα τροχών/ελαστικών

Τροχοί από καουτσούκ-– Για κινητικότητα σε ανώμαλο έδαφος.

Τροχοί{0}}τοποθετημένοι σε ράγα– Για ακριβή κίνηση σε τροχιές.

Εξωθητήρες/Σταθεροποιητές

Εκτεινόμενα πόδια για αποφυγή ανατροπής σε ανώμαλο έδαφος.

Σύστημα αγκύρωσης

Χρησιμοποιείται σε περιοχές με ισχυρό-άνεμο για τη στερέωση του γερανού.



2. Ανυψωτικός Μηχανισμός

Α. Ανυψωτικό & Τρόλεϊ

Ηλεκτρικός ή Υδραυλικός Ανυψωτήρας

Παρέχει κατακόρυφη ανυψωτική δύναμη (ανυψωτήρα αλυσίδας ή συρματόσχοινο).

Συναρμολόγηση τρόλεϊ

Μετακινεί το ανυψωτικό κατά μήκος της δοκού της γέφυρας (χειροκίνητο ή μηχανοκίνητο).

Β. Αξεσουάρ μπλοκ γάντζων και ανύψωσης

Μπλοκ γάντζου– Συνδέεται με το ανυψωτικό για την τοποθέτηση φορτίων.

Αλγκόβια, σφεντόνες και ράβδοι διασκορπισμού– Για τη στερέωση διαφορετικών τύπων φορτίων.

3. Σύστημα οδήγησης & ελέγχου

Α. Πηγή ισχύος

Ηλεκτρικός– Τροφοδοτείται από ηλεκτρικό δίκτυο ή γεννήτριες (συνήθης για γερανούς βαρέως τύπου).

Υδραυλικός– Χρησιμοποιείται σε φορητές βάσεις για ομαλή λειτουργία.

Εγχειρίδιο– Η αλυσίδα-λειτουργεί για ελαφρύτερα φορτία.

Β. Σύστημα Ελέγχου

Κρεμαστό χειριστήριο (ενσύρματο τηλεχειριστήριο)– Για έλεγχο χειριστή.

Τηλεχειριστήριο ραδιοφώνου– Ασύρματη λειτουργία για ασφάλεια σε μεγάλους χώρους.

Έλεγχος καμπίνας (για μεγάλους γερανούς)– Μπορεί να εγκατασταθεί καμπίνα χειριστή.

4. Εξαρτήματα Ασφάλειας & Σταθερότητας

Α. Περιοριστές Φορτίου & Φρένα

Προστασία από υπερφόρτωση– Αποτρέπει την ανύψωση πέρα ​​από την ικανότητα.

Αποτυχία-Ασφαλή φρένα– Αυτόματο φρενάρισμα σε περίπτωση απώλειας ισχύος.

.

Β. Συστήματα κατά-σύγκρουσης και προειδοποίησης

Προφυλακτήρες & διακόπτες ορίων– Αποτρέψτε τα-ταξίδια.

Προειδοποιητικά φώτα & συναγερμοί– Για επικίνδυνες συνθήκες.

Γ. Χαρακτηριστικά αντίστασης ανέμου

Άγκυρες και δέσιμο-Κάτω– Ασφαλίστε το γερανό σε δυνατούς ανέμους.

Αισθητήρες ταχύτητας ανέμου– Τερματίζει αυτόματα τις λειτουργίες σε μη ασφαλείς συνθήκες.

5. Πρόσθετα αξεσουάρ (προαιρετικά)

Πλατφόρμες εργασίας– Για πρόσβαση στη συντήρηση.

Συστήματα Φωτισμού– Για νυχτερινές επεμβάσεις.

Σύστημα παρακολούθησης φορτίου– Εμφανίζει το βάρος φορτίου σε πραγματικό-χρόνο.

Σκίτσο

Κύρια τεχνική



Οι εξωτερικοί γερανοί μηχανικής είναι απαραίτητοι για την ανύψωση βαρέων βαρών σε κατασκευαστικά, ναυπηγικά έργα και έργα υποδομής. Εδώ είναι τα βασικά οφέλη τους:

1. Υψηλή χωρητικότητα φορτίου & ανθεκτικότητα

Μπορεί να σηκώσει5 έως 500+ τόνοι, καθιστώντας τα ιδανικά για βαριά υλικά όπως δοκούς χάλυβα, τμήματα σκυροδέματος και μηχανήματα.

Χτισμένο μεχάλυβας-ανθεκτικός στις καιρικές συνθήκεςκαι προστατευτικές επιστρώσεις για αντοχή στη βροχή, τον άνεμο και τις ακραίες θερμοκρασίες.

2. Κινητικότητα & Ευελιξία

Τοποθετείται σε τροχό ή ράγα-Τα σχέδια επιτρέπουν τη μετακίνηση μεταξύ των θέσεων εργασίας.

Ρυθμιζόμενο ύψος & άνοιγμαγια την τοποθέτηση διαφορετικών χώρων εργασίας (π.χ. κατασκευή γεφυρών, ναυπηγεία).

3. Δεν απαιτείται μόνιμη εγκατάσταση

Σε αντίθεση με τους σταθερούς γερανούς, οι γερανογέφυρες είναιφορητόςκαι μπορεί να μεταφερθεί ανάλογα με τις ανάγκες.

Ιδανικό γιαθέσεις προσωρινής απασχόλησης(π.χ. επισκευές δρόμων, συντήρηση σταθμών ηλεκτροπαραγωγής).

4. Κόστος-Αποτελεσματικό και αποδοτικό

Χαμηλότερο κόστος εγκατάστασης σε σύγκριση με τους γερανούς εναέριας γέφυρας.

Μειώνει τη χειρωνακτική εργασία και επιταχύνει το χειρισμό των υλικών.

5. Ασφάλεια & Σταθερότητα

Εξαρτήματα και συστήματα αγκύρωσηςαποτρέψτε την ανατροπή σε ανώμαλο έδαφος.

Προστασία υπερφόρτωσης και αστοχία{0}}ασφαλή φρέναενίσχυση της λειτουργικής ασφάλειας.

6. Ευέλικτες επιλογές ενέργειας

Μπορεί να είναιχειροκίνητο (ανυψωτικό αλυσίδας), ηλεκτρικό ή υδραυλικό, ανάλογα με το φορτίο και το περιβάλλον.



Αυτοί οι γερανοί χρησιμοποιούνται ευρέως σε βιομηχανίες που απαιτούνβαριά ανύψωση σε ανοιχτούς χώρους. Οι βασικές εφαρμογές περιλαμβάνουν:

1. Κατασκευές & Πολιτικών Μηχανικών

Αρσηπροκατασκευασμένα πάνελ από σκυρόδεμα, χαλύβδινες δοκοί και σκαλωσιές.

Συναρμολόγησητμήματα γέφυραςσε έργα αυτοκινητοδρόμων και σιδηροδρόμων.

2. Ναυπηγεία & Λιμάνια

Κίνησηεξαρτήματα πλοίου, κινητήρες και εμπορευματοκιβώτια.

Χρησιμοποιείται σεξηρές αποβάθρεςγια συναρμολόγηση και επισκευή σκάφους.

3. Ηλεκτροπαραγωγικοί Σταθμοί & Διυλιστήρια Πετρελαίου

Εγκατάστασητουρμπίνες, γεννήτριες και βαριές σωληνώσεις.

Συντήρηση τουλέβητες και αντιδραστήρες.

4. Έργα Σιδηροδρόμων & Μετρό

Χειριζόμενοςσιδηροδρομικές γραμμές, στρωτήρες και εξαρτήματα τρένου.

Χρησιμοποιείται σεκατασκευή σήραγγαςγια ανύψωση τμήματος.

5. Μεταλλεία & Βαριά Βιομηχανία

Μεταφοράμεγάλος εξοπλισμός εξόρυξης, θραυστήρες και εκσκαφείς.

Χρησιμοποιείται σεχαλυβουργείαγια το χειρισμό κουταλιών λιωμένου μετάλλου (με ειδικά χαρακτηριστικά- ανθεκτικά στη θερμότητα).

6. Τομέας Αιολικής Ενέργειας

Συναρμολόγησηπτερύγια και πύργους ανεμογεννητριών.

Χρησιμοποιείται σεχερσαίες και υπεράκτιες εγκαταστάσεις αιολικών πάρκων.



Η διαδικασία παραγωγής ενός γερανού σκελετού σκελετού που κινείται με μία δοκό περιλαμβάνει πολλά βασικά στάδια, από το σχεδιασμό και την προμήθεια υλικού έως τη συναρμολόγηση, τη δοκιμή και την τελική παράδοση. Ακολουθεί μια σύντομη περιγραφή-βήμα προς-της τυπικής διαδικασίας παραγωγής:

1. Σχεδιασμός & Μηχανική
Ανάλυση Απαιτήσεων Πελατών: Προσδιορίστε την ανυψωτική ικανότητα, το άνοιγμα, το ύψος ανύψωσης, τον κύκλο λειτουργίας και το περιβάλλον λειτουργίας.

Στατική Σχεδιασμός:

Σχεδιάστε την κύρια δοκό (μονό κουτί ή I-δομή δοκού).

Σχεδιάστε ακραία βαγόνια (πόδια/τροχοί) και δοκούς διαδρόμου.

Επιλέξτε τύπο ανυψωτικού/τρόλεϊ (ηλεκτρικό ή χειροκίνητο).

Υπολογισμοί Φορτίου & Καταπόνησης: Διασφαλίστε τη συμμόρφωση με τα πρότυπα (ISO, FEM, DIN ή ASME).

Σχεδιασμός ηλεκτρικού και συστήματος ελέγχου: Επιλέξτε κινητήρες, φρένα, διακόπτες ορίου και πίνακες ελέγχου.

2. Προμήθεια Υλικών
Χαλύβδινες πλάκες και προφίλ:-χάλυβας υψηλής ποιότητας Q235B/Q345B για κύριες δοκούς και στηρίγματα.

Μηχανικά εξαρτήματα: Τροχοί, άξονες, ρουλεμάν, γρανάζια και σύνδεσμοι.

Ηλεκτρικά εξαρτήματα: Κινητήρες, καλώδια, πίνακες ελέγχου και συσκευές ασφαλείας.

3. Κατασκευή Κύριων Εξαρτημάτων
Α. Κατασκευή κύριας δοκού
Κοπή: CNC πλάσμα/οξυ{0}}κόψιμο καυσίμου για ακρίβεια.

Συγκόλληση: Αυτοματοποιημένη συγκόλληση με υποβρύχιο τόξο (SAW) για ισχυρές ραφές.

Ίσιωμα και επιθεώρηση: Βεβαιωθείτε ότι έχει σωστή κάμψη (πριν-κάμψη) και ελέγξτε για ελαττώματα (δοκιμή UT/RT).

Β. Τελικές άμαξες & πόδια
Συναρμολόγηση πλαισίου: Συγκολλημένη χαλύβδινη κατασκευή με ενισχυμένο στήριγμα.

Τοποθέτηση τροχών και ρουλεμάν: Επεξεργασμένοι τροχοί για ομαλή διαδρομή.

Γ. Ανυψωτικό & Τρόλεϊ
Προ-συναρμολογημένος ανυψωτήρας: Ηλεκτρικός ανυψωτήρας αλυσίδας ή συρματόσχοινο.

Πλαίσιο καροτσιού: Κατασκευασμένο για να εξυπηρετεί την κίνηση του ανυψωτικού.

4. Επεξεργασία Επιφανειών & Βαφή
Αμμοβολή: Αφαιρεί τη σκουριά και βελτιώνει την πρόσφυση του χρώματος.

Primer & Paint: Αντιδιαβρωτικές επιστρώσεις (εποξειδική + πολυουρεθάνη).

5. Συνέλευση
Σύνδεση δοκού & άκρου καροτσιού: Βιδώστε ή συγκολλήστε την κύρια δοκό στα πόδια.

Εγκατάσταση ανυψωτικού/τρόλεϊ: Τοποθετείται στη δοκό.

Ηλεκτρική καλωδίωση: Συνδέστε κινητήρες, χειριστήρια και συσκευές ασφαλείας.

6. Δοκιμές & Ποιοτικός Έλεγχος
Επιθεώρηση διαστάσεων: Επαληθεύστε το άνοιγμα, το ύψος και την ευθυγράμμιση.

Δοκιμή φόρτωσης:

Δοκιμή στατικού φορτίου: 125% του SWL (Safe Working Load).

Δοκιμή δυναμικού φορτίου: 110% του SWL με λειτουργικούς ελέγχους.

Λειτουργικές δοκιμές: Επαλήθευση διαδρομής, ανύψωσης, πέδησης και οριακού διακόπτη.

7. Αποσυναρμολόγηση & Συσκευασία
Για αποστολή: Ο γερανός μπορεί να αποσυναρμολογηθεί σε μονάδες (δοκός, πόδια, ανυψωτικό).

Προστατευτική συσκευασία: Αδιάβροχο περιτύλιγμα για θαλάσσια μεταφορά.

8. Εγκατάσταση και θέση σε λειτουργία (στον-ιστότοπο)
Προετοιμασία διαδρόμου: Βεβαιωθείτε ότι οι ράγες είναι οριζόντιες ή η στήριξη του εδάφους.

Επανασυναρμολόγηση: Βιδώστε τα εξαρτήματα μαζί.

Τελική δοκιμή: Λειτουργικοί έλεγχοι υπό φορτίο.

9. Τεκμηρίωση & Παράδοση
Εγχειρίδιο & Πιστοποιητικά: Συμπεριλάβετε αναφορές δοκιμών φορτίου, πιστοποιήσεις CE/ISO.

Εκπαίδευση: Οδηγίες χειριστή και συντήρησης.

Προβολή εργαστηρίου:

Η εταιρεία έχει εγκαταστήσει μια έξυπνη πλατφόρμα διαχείρισης εξοπλισμού, και έχει εγκαταστήσει 310 σετ (σετ) ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σετ (σετ) και το ποσοστό δικτύωσης του εξοπλισμού θα φτάσει το 95%. 32 έχουν τεθεί σε χρήση γραμμές συγκόλλησης, έχουν προγραμματιστεί να εγκατασταθούν 50 και το ποσοστό αυτοματισμού ολόκληρης της σειράς προϊόντων έχει φτάσει το 85%.
