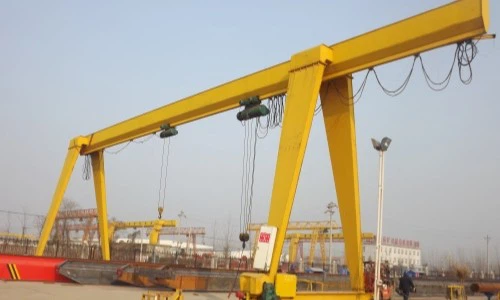

5 τόνοι μονής δοκού γερανός



Ένας γερανός γερών 5 τόνων είναι μια ευπροσάρμοστη λύση ανύψωσης που έχει σχεδιαστεί για εφαρμογές χειρισμού υπαίθριων ή εσωτερικών υλικών. Αποτελείται από μια ενιαία δοκό γέφυρας που υποστηρίζεται από δύο πόδια που τρέχουν σε τροχούς ή ράγες, επιτρέποντας την κίνηση κατά μήκος μιας προκαθορισμένης διαδρομής.

Βασικά χαρακτηριστικά ενός 5- ton μονής δοκού γερανός:
Χωρητικότητα ανύψωσης:

Σχεδιασμένο για να χειρίζεται φορτία έως 5 μετρικούς τόνους (5, 000 kg).

Κατάλληλο για εργαστήρια, αποθήκες, εργοτάξια και ναυπηγεία.

Span & Ύψος:

Span (πλάτος): Συνήθως κυμαίνεται από 5m έως 20m+, προσαρμόσιμο με βάση τις ανάγκες.

Ύψος ανύψωσης: συνήθως 6m έως 12m, αλλά μπορεί να ρυθμιστεί.

Δομικός σχεδιασμός:

Ενιαία δοκός (κύρια δέσμη): κατασκευασμένο από συγκολλημένο χάλυβα (τύπου κιβωτίου ή δέσμη I).

Τελικά βαγόνια: Εξοπλισμένα με τροχούς για ομαλά ταξίδια (χειροκίνητο ή μηχανοκίνητο).

Πόδια: Σταθερό ή ρυθμιζόμενο ύψος, με επιλογές για ελεύθερες μετακινήσεις ή κίνηση.

Μηχανισμός ανύψωσης:

Electric Hoist: Κοινή για 5- χωρητικότητα τόνου (π.χ., ανυψωμένος συρματόσχοινων ή ανυψωτήρας αλυσίδας).

Χειροκίνητη επιλογή: Διατίθεται για χρήση ελαφρύτερης χρήσης (μπλοκ αλυσίδας).

Κίνηση και έλεγχος:

Ταξιδιού: Μπορεί να είναι χειροκίνητη ώθηση, ηλεκτρικό κινητήρα, ή ραδιοφωνικό τηλεχειριστήριο.

Διάδρομος: Μπορεί να λειτουργήσει σε ράγες εδάφους ή χωρίς ράγες (ανεξάρτητες).

Εφαρμογές:

Φόρτωση\/εκφόρτωση φορτηγών, εμπορευματοκιβωτίων και βαρέων υλικών.

Γραμμές συναρμολόγησης, κατασκευή χάλυβα και κατασκευαστικά έργα.

Εργασία συντήρησης και επισκευής σε βιομηχανικές εγκαταστάσεις.





Μέγιστο. Ύψος ανύψωσης: 35m

Εγγύηση: 1 έτος

Βάρος (kg): 4000 kg

Ονομαστική στιγμή ανύψωσης: 20000kg

Μέγιστο. Φορτίο ανύψωσης: 20ton

Span: 35m

Εργασία: M 3- M6

Ταχύτητα ανύψωσης: 5\/0. 83 m\/min

Τροφοδοσία ρεύματος, 110V\/220V\/230V\/380V\/440V

Θερμοκρασία εργασίας: 20 ~ 40

1.

Ένας γερανός με ενιαία δοκός 5 τόνων είναι μια ευέλικτη λύση ανύψωσης που χρησιμοποιείται συνήθως σε εργαστήρια, αποθήκες, εργοτάξια και υπαίθριους χώρους αποθήκευσης. Η κύρια δέσμη είναι ένα κρίσιμο συστατικό, καθώς υποστηρίζει τον ανυψωτήρα και το καροτσάκι ενώ φέρει το φορτίο. Παρακάτω είναι οι βασικές λεπτομέρειες σχετικά με την κύρια δέσμη ενός τέτοιου γερανού:

Κύριες προδιαγραφές δέσμης για ένα 5- ton μονής δοκού γερανός
Τύπος:

Σχεδιασμός ενιαίας δοκού (μία κύρια δέσμη με τρόλεϊ και ανυψωτικό που τρέχει κάτω).

Τυπικά κατασκευασμένο από δοκό κιβωτίου συγκολλημένου χάλυβα ή κυλινδρική δέσμη Ι για δύναμη και ακαμψία.

Span (l):

Ρυθμιζόμενο με βάση την εφαρμογή (οι κοινές διαστάσεις κυμαίνονται από 5m έως 20m).

Οι μακρύτερες διαστάσεις ενδέχεται να απαιτούν ενίσχυση ή σχεδιασμό διπλής δοκού για βαρύτερα φορτία.

Υλικό:

Χάλυβα Q235B ή Q345B (τυπικός δομικός χάλυβα με καλή δύναμη και συγκολλητικότητα).

Μπορεί να περιλαμβάνει ενισχυτές για την πρόληψη του λυγισμού κάτω από το φορτίο.

Διαστάσεις:

Ύψος (Η): ~ 400-800 mm (εξαρτάται από το εύρος και το φορτίο).

Πλάτος (Β): ~ 300-600 mm.

Πάχος: 6-12 mm (ποικίλλει ανάλογα με τις απαιτήσεις σχεδιασμού).

Χωρητικότητα φόρτωσης:

Βαθμολογείται για 5 τόνους (5000 kg) με συντελεστή ασφαλείας (συνήθως 1,5x -2x όριο φορτίου εργασίας).

Περιλαμβάνει όρια εκτροπής (συνήθως μικρότερα ή ίσα με L\/700 υπό πλήρες φορτίο).

Συμβατότητα καροτσιού και ανυψωτήρα:

Υποστηρίζει έναν ηλεκτρικό ανυψωτήρα (5- χωρητικότητα τόνου) που τρέχει σε μια σιδηροτροχιά τοποθετημένη στην κάτω φλάντζα.

Κοινοί τύποι ανύψωσης: ανυψωτήρας συρματόσχοινων (π.χ. CD1\/MD1) ή ανυψωτήρας αλυσίδας.

Συνδέσεις τελικού:

Συνδεδεμένο με τα πόδια (σταθερά ή ρυθμιζόμενα) μέσω βιδωμένων ή συγκολλημένων αρθρώσεων.

Μπορεί να έχει πλάκες buffer στα άκρα για να αποφευχθεί η ζημιά από τις συγκρούσεις.

Επιφανειακή επεξεργασία:

Sandblasted & Painted (αντι-πολτημία επίστρωση, συνήθως κόκκινο\/μπλε\/γκρι).

Προαιρετικό γαλβανισμό για υπαίθρια\/διαβρωτικά περιβάλλοντα.

Πρότυπα και πιστοποιήσεις:

Σχεδιασμένο ανά πρότυπο ISO, FEM, DIN ή GB.

Μπορεί να απαιτήσει πιστοποίηση CE (ΕΕ) ή ASME (ΗΠΑ) ανάλογα με την περιοχή.



Σύστημα ανύψωσης

Ένα σύστημα ανύψωσης γερανού 5 τόνου 5 τόνου αποτελείται από διάφορα βασικά εξαρτήματα που συνεργάζονται για την ασφαλή ανύψωση, μετακίνηση και φορτίων θέσης. Παρακάτω είναι μια λεπτομερής κατανομή του συστήματος:

1. Κύρια στοιχεία του συστήματος ανύψωσης
Α. Μονάδα ανύψωσης
Ηλεκτρική ανύψωση (5- χωρητικότητα τόνου) - Συνήθως ένας ανυψωτήρας συρματόσχοινων ή ανυψωτήρας αλυσίδας.

Κινητήρας: παρέχει ισχύ ανύψωσης (συνήθως 3- φάση AC ή DC).

Κιβώτιο ταχυτήτων: Μειώνει την ταχύτητα του κινητήρα για την αύξηση της ροπής για την ανύψωση.

Τύμπανο\/σχοινί\/αλυσίδα:

Συζήτηση συρματόσχοινο: Χρησιμοποιεί ένα τραυματισμό σχοινιού από χάλυβα γύρω από ένα τύμπανο.

Η αλυσίδα Hoist: Χρησιμοποιεί μια αλυσίδα φόρτωσης (π.χ. 80- βαθμολογία ή 100- αλυσίδα κράματος βαθμού).

Μπλοκ γάντζου: Εξοπλισμένο με γάντζο περιστρεφόμενου για την προσάρτηση φορτίων.

Φρένο: Εξασφαλίζει τον έλεγχο του φορτίου και αποτρέπει την τυχαία πτώση.

Β. Girder (σχεδιασμός ενιαίας δοκού)
Κύρια δέσμη: Ένα μόνο κιβώτιο ή δέσμη I που υποστηρίζει τον ανυψωτήρα και το καροτσάκι.

Τελικά φορτηγά (πόδια): χάλυβα δομές με τροχούς για κίνηση κατά μήκος σιδηροτροχιών ή εδάφους.

TROLLEY: Μετακινεί τον ανυψωτήρα κατά μήκος της δοκού (χειροκίνητο ή μηχανοκίνητο).

Γ. Σύστημα ηλεκτρικού ελέγχου
Ελέγχου μενταγιόν\/τηλεχειριστήριο: Επιτρέπει στον χειριστή να ελέγχει την ανύψωση, τη μείωση και την κίνηση του καροτσάκι.

Όρια διακόπτες: Αποτρέπει την υπερβολική ή την υπερβολική κίνηση.

Μεταβλητή μονάδα συχνότητας (VFD) (προαιρετικά): Εξασφαλίζει την ομαλή επιτάχυνση\/επιβράδυνση.

Δ. Σύστημα διαδρόμου (αν τοποθετηθεί σιδηροδρομική θέση)
Rails: Καθοδηγήστε το κίνημα του γερανού.

Τροχοί & buffer: Παρέχετε ομαλή απορρόφηση ταξιδιού και σοκ.

2. Αρχή εργασίας
Ανύψωση: Ο κινητήρας ανύψωσης οδηγεί το τύμπανο\/αλυσίδα για να σηκώσει το φορτίο κάθετα.

Οριζόντια κίνηση:

Το τρόλεϊ κινεί τον ανυψωτήρα κατά μήκος της δοκού (σταυροειδές ταξίδι).

Ολόκληρο το γευστικό κινείται κατά μήκος του διαδρόμου (μακρά ταξίδια).

Κάτω και τοποθέτηση: Το φορτίο μειώνεται προσεκτικά χρησιμοποιώντας το φρένο και τα χειριστήρια.









Άκρο



Η ακτίνα τελικής δέσμης είναι ένα κρίσιμο συστατικό ενός 5- τόνου μονής δοκού γερανού, παρέχοντας δομική υποστήριξη και διευκόλυνση ομαλής κίνησης κατά μήκος των ράγων διαδρόμου. Παρακάτω είναι οι βασικές λεπτομέρειες σχετικά με την ακτίνα τελικής δέσμης σε έναν τέτοιο γερανό:

1. Λειτουργία της ακτίνας τελικού
Υποστηρίζει την κύρια δοκό και διανέμει το φορτίο του γερανού.

Στεγάζει τους τροχούς (καροτσάκι) και τον μηχανισμό κίνησης για διαμήκη κίνηση.

Εξασφαλίζει τη σταθερότητα και την ευθυγράμμιση κατά τη λειτουργία του γερανού.

2. Βασικά χαρακτηριστικά
Υλικό: Συνήθως κατασκευασμένο από χάλυβα υψηλής ποιότητας (Q235B ή Q345B) για ανθεκτικότητα.

Διαμόρφωση τροχού:

Σχεδιασμός διπλού τροχού (κοινό για 5- χωρητικότητα τόνου) για καλύτερη κατανομή φορτίου.

Οι τροχοί μπορούν να οδηγηθούν (μηχανοκίνητα) ή να είναι Idler (μη καθοδηγούμενα), ανάλογα με το σύστημα κίνησης.

Σύστημα κίνησης:

Μονόπλευρη μονάδα δίσκου (ένας κινητήρας για αποδοτικότητα κόστους) ή μονάδα διπλής πλευράς (καλύτερος συγχρονισμός για μεγαλύτερες διαστάσεις).

Περιλαμβάνει κιβώτιο ταχυτήτων, φρένου και κινητήρα (συνήθως 3- φάση AC ή ελεγχόμενη συχνότητα).

Buffers & προφυλακτήρες: Εγκαταστάθηκαν και στα δύο άκρα για να απορροφήσουν κραδασμούς κατά τη διάρκεια των ορίων ταξιδιού.

Τέλος μεταφορά: Το πλήρες συγκρότημα περιλαμβάνει τροχούς, ρουλεμάν, κινητήρα κίνησης και πλαίσιο.

3. Σχεδιασμός Σχεδιασμός
Span & Runway: Η ακτίνα άκρου πρέπει να ταιριάζει με το σιδηροδρομικό μετρητή (απόσταση μεταξύ των σιδηροτροχιών) και των συνθηκών διαδρόμου.

Χωρητικότητα φόρτωσης: Σχεδιασμένο για να χειρίζεται 5- ΤΟΝ ΧΩΡΟ ΑΝΤΙΠΡΟΣΩΠΕΥΤΗΣ + ΑΥΤΟΚΛΗΡΩΜΑΤΑ + Δυναμικά φορτία.

Προστασία διάβρωσης: Συχνά επικαλυμμένη με βαφή αντηραρίωσης ή γαλβανισμένο για υπαίθρια χρήση.

Μηχανισμός ταξιδιού: Μπορεί να είναι μηχανοκίνητο (ηλεκτρικό) ή χειροκίνητο (push\/pull), ανάλογα με την εφαρμογή.











Μηχανισμός ταξιδιού γερανού

Ένας γερανός με ενιαία δοκός 5 τόνων είναι μια ευέλικτη λύση ανύψωσης που χρησιμοποιείται συνήθως σε εργαστήρια, αποθήκες και υπαίθριες εφαρμογές. Ο ταξιδιωτικός μηχανισμός είναι ένα κρίσιμο μέρος του γερανού, επιτρέποντάς του να μετακινηθεί κατά μήκος του διαδρόμου ή των σιδηροτροχιών. Παρακάτω είναι μια λεπτομερής κατανομή των εξαρτημάτων και της λειτουργικότητάς του:

1.
Ο ταξιδιωτικός μηχανισμός ενός ενιαίου γερανού γραβάτας περιλαμβάνει συνήθως:

α) κινητήρια κίνησης
Οι ηλεκτροκινητήρες (συνήθως AC\/DC ή τριφασικοί κινητήρες επαγωγής) τροφοδοτούν την κίνηση.

Οι κινητήρες επιλέγονται με βάση την ταχύτητα, τον κύκλο λειτουργίας και τη χωρητικότητα φορτίου.

β) Συγκρότημα τροχών και τροχών
Τροχοί: Κατασκευασμένα από σφυρήλατο χάλυβα ή όλκιμο σίδηρο, μερικές φορές με σκληρυμένα πέλματα για ανθεκτικότητα.

Τελικά φορτηγά (φορείς): Στεγάστε τις τροχούς, τα ρουλεμάν και τις μονάδες οδήγησης.

Οι τροχοί με διπλό σκαφών αποτρέπουν τον εκτροχιασμό.

γ) REDUCER (κιβώτιο ταχυτήτων)
Μειώνει την ταχύτητα του κινητήρα για την επίτευξη της βέλτιστης ταχύτητας ταξιδιού (συνήθως 10-30 m\/min).

Οι ελικοειδείς ή οι μειωτές γραναζιών εξασφαλίζουν ομαλή λειτουργία.

δ) Σύστημα πέδησης
Τα ηλεκτρομαγνητικά φρένα ή τα υδραυλικά δισκόφρενα εξασφαλίζουν ασφαλή διακοπή.

Τα φρένα ασφαλή αποτυχίας εμπλέκονται αυτόματα σε περίπτωση απώλειας ισχύος.

ε) σύστημα σιδηροτροχιάς και τροχιάς
RAILS RAILS: Συνήθως p -24, QU70 ή QU80 (ανάλογα με το φορτίο και το εύρος).

Γραφές εδάφους: Χρησιμοποιείται για εξωτερικές εφαρμογές (επίπεδη βάση ή αυλακωτές ράγες).

στ) Σύστημα ελέγχου
Μεταβλητή μονάδα συχνότητας (VFD) για ομαλή επιτάχυνση\/επιβράδυνση.

Οι διακόπτες περιορισμού αποτρέπουν το υπερ-ταξιδιού.

2. Τύποι ταξιδιωτικών μηχανισμών
α) Μηχανοκίνητα ταξίδια (αυτοπροωθούμενα)
Ηλεκτρικό σύστημα κίνησης με κινητήρες και στις δύο πλευρές (συγχρονισμένη).

Κατάλληλο για συχνές, ακριβείς κινήσεις.

β) Χειροκίνητο ταξίδι (ώθηση\/έλξη)
Χρησιμοποιείται για γερανούς ελαφρού χρήσεως (συνήθως κάτω από 5 τόνους).

Που λειτουργούν με το χέρι ή με μια αλυσίδα.

γ) Rack & Pinion Drive
Χρησιμοποιείται για εφαρμογές βαρέως τύπου ή υψηλής ακρίβειας.





Μηχανισμός ταξιδιού καροτσάκι

Ο μηχανισμός ταξιδιού του καροτσιού είναι ένα κρίσιμο συστατικό ενός 5- τόνου μονής δοκού γερανού, υπεύθυνος για τη μετακίνηση του ανυψωτήρα και του καροτσιού κατά μήκος της δοκού γέφυρας για να τοποθετήσει φορτία με ακρίβεια. Παρακάτω είναι μια λεπτομερής κατανομή των βασικών πτυχών της:

1. Συστατικά του μηχανισμού ταξιδιού του καροτσιού
Ηλεκτρικός κινητήρας - Συνήθως ένας κινητήρας AC ή DC (π.χ. 1,5 kW έως 3 kW, ανάλογα με την ταχύτητα και το φορτίο).

Κιβώτιο ταχυτήτων μείωσης-Μετατρέπει την περιστροφή του κινητήρα υψηλής ταχύτητας σε βραδύτερη κίνηση υψηλής ροπής.

Τροχοί και άξονες - συνήθως 4 τροχοί (2 οδηγημένοι, 2 αδρανείς) με σκληρυμένο χάλυβα ή πέλματα πολυουρεθάνης.

Σύστημα πέδησης - ηλεκτρομαγνητικά ή μηχανικά φρένα για ελεγχόμενη διακοπή.

Σύζευξη - Συνδέει τον κινητήρα με το κιβώτιο ταχυτήτων (εύκαμπτο ή άκαμπτο τύπο).

ΣΥΣΤΗΜΑ ΣΥΣΚΕΥΗΣ & ΟΔΗΓΟΣ - Το καροτσάκι κινείται σε ράγες τοποθετημένες στην κορυφαία φλάντζα του δοκού.

Όρια διακόπτες-Αποτρέπει την υπερ-ταξιδιού στα άκρα της δοκού.

2. Διαμόρφωση κίνησης
Ενιαία μονάδα - ένας κινητήρας εξουσιάζει μία πλευρά (κοινή σε ελαφρύτερους γερανούς).

Dual Drive - Δύο συγχρονισμένοι κινητήρες (καλύτερα για βαρύτερα φορτία ή μακρά διασταυρώσεις).

Αλυσίδα ή κίνηση άξονα - εξασφαλίζει συγχρονισμένη κίνηση τροχών εάν χρησιμοποιείται μόνο ένας κινητήρας.

3. Speed ​​& Performance
Ταχύτητα ταξιδιού: τυπικά 10-20 m\/min (ρυθμιζόμενο μέσω μεταβλητών δίσκων συχνότητας).

Χωρητικότητα φόρτωσης: Σχεδιασμένο για 5- φορτία τόνου συν το βάρος του τρόλεϊ.

Κύκλος λειτουργίας: Μεσαίο (M4\/M5) για διαλείπουσα λειτουργία.

4. Συντήρηση & Χαρακτηριστικά Ασφαλείας
Λίπανση - τακτική λίπανση των εργαλείων, των ρουλεμάν και των τροχών.

Ευθυγράμμιση τροχών - Αποτρέπει την ανομοιογενή φθορά και την ομαλή λειτουργία.

Οι φρουροί κατά της προστασίας-διατηρούν τους τροχούς σε καλό δρόμο.

Προστασία υπερφόρτωσης - Αποτρέπει την εξάντληση του κινητήρα υπό υπερβολικά φορτία.

5. Κοινά θέματα και αντιμετώπιση προβλημάτων
Ανωτάτο ταξίδι → Ελέγξτε την ευθυγράμμιση του τροχού ή την επίπεδη επίπεδη σιδηροτροχιά.

Υπερβολικός θόρυβος → Επιθεωρήστε τη λίπανση του κιβωτίου ταχυτήτων ή τη φθορά των εδράνων.

Slippage φρένων → Ρυθμίστε ή αντικαταστήστε τα τακάκια φρένων.

Η υπερθέρμανση του κινητήρα → επαληθεύστε τη συμμόρφωση της τάσης, του φορτίου ή του κύκλου λειτουργίας.

6. Εφαρμογές
Εργαστήρια, αποθήκες, εργοτάξια - για χειρισμό υλικών σε περιορισμένους χώρους.

Εξωτερική χρήση-συχνά εξοπλισμένη με κινητήρες και επικαλύψεις ανθεκτικές στις καιρικές συνθήκες.







Τροχός γερανού

Ένας γερανός με ενιαία δοκός 5 τόνου χρησιμοποιεί τυπικά φορτηγά με διπλό τροχό (δύο τροχούς ανά πλευρά) για σταθερότητα και ομαλή λειτουργία. Οι ακριβείς προδιαγραφές του τροχού εξαρτώνται από παράγοντες όπως το Span, τον τύπο σιδηροδρόμων, τον κύκλο λειτουργίας και το περιβάλλον λειτουργίας. Ακολουθεί μια γενική κατανομή των βασικών πτυχών:

1. Προδιαγραφές τροχού:
Υλικό: Σφυρηλατημένος χάλυβας (κοινό για ανθεκτικότητα) ή χυτοσίδηρο (για ελαφρύτερο καθήκον).

Διάμετρος τροχού: τυπικά 200-400 mm (ποικίλλει ανάλογα με την κατανομή φορτίου και το μέγεθος της σιδηροτροχιάς).

Πλάτος τροχού: ταιριάζει με το πλάτος της κεφαλής της σιδηροτροχιάς (π.χ. 50-100 mm για τυποποιημένες ράγες όπως A45 ή A55).

Τύπος ρουλεμάν: κωνικά ρουλεμάν κυλίνδρων ή σφαιρικά ρουλεμάν για βαριά φορτία.

2. Διάταξη τροχών:
Σχεδιασμός ενιαίας δοκού: Συνήθως 4 τροχοί συνολικά (2 ανά πλευρά, τοποθετημένες στα τελικά καροτσάκια).

Φόρτωση ανά τροχό: ~ 2,5 τόνοι\/τροχός (υποθέτοντας ακόμη και κατανομή φορτίου, τα δυναμικά φορτία ενδέχεται να απαιτούν υψηλότερη χωρητικότητα).

3 Απαιτήσεις σιδηροτροχιάς:
Τύπος σιδηροδρόμου: Οι κοινές επιλογές περιλαμβάνουν P24 (QU24), A45 ή A55 ανάλογα με το άνοιγμα και το καθήκον του γερανού.

Εγκατάσταση σιδηροτροχιάς: Πρέπει να είναι επίπεδο και ασφαλής αγκυροβολημένη για να αποφευχθεί η φθορά του τροχού ή ο εκτροχιασμός.

4. Σκέψεις:
Κύκλος λειτουργίας (ταξινόμηση FEM\/ISO):

Ελαφρύ (FEM 1BM -2M): Αρκεί οι τυποποιημένοι τροχοί.

Βαριά υπηρεσία (FEM 3M-4M): απαιτούν σκληρούς τροχούς ή υλικά υψηλότερης ποιότητας.

Περιβάλλο:

Εξωτερική χρήση: Ανθεκτικοί σε καιρικές συνθήκες τροχούς (π.χ. επικαλύψεις ανθεκτικές στη διάβρωση).

Υψηλές θερμοκρασίες: Μπορεί να χρειαστούν οι τροχοί που έχουν υποστεί θερμότητα.

5. Συμβουλές συντήρησης:
Ελέγξτε τακτικά για φθορά τροχών\/επίπεδες κηλίδες και λιπάνετε ρουλεμάν.

Επιθεωρήστε την ευθυγράμμιση των σιδηροδρόμων για να αποφύγετε την ανομοιόμορφη πίεση του τροχού.

Replace wheels if cracks, excessive wear (>Διάμετρος 10%), ή παραμόρφωση.

6 Παράδειγμα Κατασκευαστές:
Τροχοί: Konecranes, Demag, Abus ή τοπικοί προμηθευτές συνιστωσών γερανών.

Rails: KRUPP, MHE-DEMAG ή Standard Steel Rail Providers.





Γάντζος γερανού

Ένας γερανός με μονή δοκού 5 τόνου είναι μια ευέλικτη λύση ανύψωσης που χρησιμοποιείται συνήθως σε εργαστήρια, αποθήκες, εργοτάξια και υπαίθρια ναυπηγεία. Το γάντζο του γερανού είναι ένα κρίσιμο στοιχείο που είναι υπεύθυνο για την ανύψωση και την εξασφάλιση φορτίων. Παρακάτω είναι βασικές λεπτομέρειες σχετικά με τον γερανό και το γάντζο του:

1. Προδιαγραφές γερανών:
Χωρητικότητα: 5 μετρικοί τόνοι

Τύπος: Ενιαία δοκός (μία κύρια δέσμη)

Span: Συνήθως 5-20 μέτρα (προσαρμόσιμη)

Ύψος ανύψωσης: 6-18 μέτρα (ρυθμιζόμενο)

Λειτουργία: ηλεκτρικό ή εγχειρίδιο (ανυψωτήρας αλυσίδας)

ΣΥΣΤΗΜΑ ΤΑΞΙΔΑΣ: Οι ηλεκτρικοί τροχοί με κινητήρα (σιδηροδρομικές ή εδάφους)

Έλεγχος: Έλεγχος μενταγιόν (ενσύρματο ή ασύρματο) ή καμπίνα που λειτουργεί

2. Χαρακτηριστικά γάντζου γερανού:
Τύπος: Πλαίσιο γάντζο (πρότυπο) ή γάντζο περιστρεφόμενου (για περιστρεφόμενα φορτία)

Υλικό: Χάλυβα κράματος υψηλής ποιότητας (θερμικά επεξεργασμένο για ανθεκτικότητα)

Παράγοντας ασφαλείας: πληροί τα διεθνή πρότυπα (π.χ. DIN, FEM ή ASME)

ΛΑΤΑ ΑΣΦΑΛΕΙΑ: ΛΑΜΒΑΚΤΗΣ ΑΣΦΑΛΕΙΑΣ ΑΣΦΑΛΕΙΑ

Αξιολόγηση φόρτωσης: 5- χωρητικότητα τόνου (σημειωμένη επαλήθευση)

3. Κοινοί τύποι αγκίστρου για ένα 5- ton γερανός:
Πρότυπο σφυρήλατο άγκιστρο: Ανύψωση γενικής χρήσης.

Swivel Hook: Επιτρέπει την περιστροφή, ιδανική για ακριβή τοποθέτηση φορτίου.

Μάτι γάντζος: Χρησιμοποιείται με ιμάντες ή αλυσίδες.

Ramshorn Hook (C-Hook): Για εξειδικευμένα φορτία όπως πηνία ή βαρέλια.

4. Ασφάλεια και συντήρηση:
Επιθεώρηση: Κανονικοί έλεγχοι για ρωγμές, παραμόρφωση ή φθορά.

Λίπανση: Εξασφαλίστε την ομαλή κίνηση του περιστρεφόμενου αγκίστρου (αν υπάρχει).

Προστασία υπερφόρτωσης: Αποφύγετε την υπέρβαση του ορίου 5-} τόνου (ορισμένοι γερανοί έχουν περιορισμούς φορτίου).



Μοτέρ

Ένας γερανός με ενιαία δοκός 5 τόνου χρησιμοποιεί συνήθως ηλεκτρικούς κινητήρες για λειτουργίες ανύψωσης και διασκέδασης. Οι προδιαγραφές του κινητήρα εξαρτώνται από το σχεδιασμό, τον κύκλο λειτουργίας και την τροφοδοσία του γερανού. Παρακάτω είναι οι βασικές λεπτομέρειες σχετικά με τους κινητήρες που χρησιμοποιούνται σε τέτοιους γερανούς:

1.
Ισχύς: ~ 7,5 kW έως 10 kW (ανάλογα με την τάξη ταχύτητας και λειτουργίας)

Τύπος: Τριφασικός μοτέρ επαγωγής (κλέφτης σκίουρου ή ρότορας τραύματος) ή κινητήρας μεταβλητής κίνησης συχνότητας (VFD) για ομαλότερο έλεγχο.

Ταχύτητα: επιλογές διπλής ταχύτητας ή μεταβλητής ταχύτητας (π.χ. ταχύτητα ανύψωσης 20\/5 m\/min).

Φρενάρισμα: Ηλεκτρομαγνητικό φρένο για ασφαλή συγκράτηση φορτίου.

Κλάση μόνωσης: F ή Η (για ανθεκτικότητα κάτω από κύκλους βαρέως τύπου).

Προστασία: IP55 ή υψηλότερη (σκόνη και ανθεκτικό στο νερό).

2. Trolley Travel Motor (Cross Travel)
Ισχύς: ~ 0.

Τύπος: Τριφασικός κινητήρας επαγωγής με φρένο.

Ταχύτητα: ~ 20 m\/min (ρυθμιζόμενο με VFD).

3.
Ισχύς: ~ 0.

Τύπος: δύο ή τέσσερις κινητήρες (για συγχρονισμένη κίνηση).

Ταχύτητα: ~ 20-30 m\/min (μεταβλητή εάν χρησιμοποιείτε VFD).

Κοινές μάρκες κινητήρα που χρησιμοποιούνται σε γερανούς γερανού
Siemens

ΥΦΑΔΙ

Weg (Βραζιλία)

Νόρδο

Teco

Κινεζικές μάρκες (Zhejiang, Henan, κ.λπ.)

Τροφοδοσία
Πρότυπο: 380V\/415V, 50Hz (3- φάση AC)

Εναλλακτική λύση: 220V\/480V, 60Hz (εξαρτώμενη από την περιοχή)

Κατηγορία δασμών
Πρότυπα FEM\/ISO: τυπικά M4 (Medium Duty) ή M5 (Heavy Duty)

Κύκλοι ανύψωσης: ~ 120-240 κύκλοι\/ώρα

.



Σύστημα συναγερμού ήχου και φωτός& διακόπτης ορίων

Ένας γερανός με ενιαία δοκός 5 τόνων περιλαμβάνει τυπικά βασικά χαρακτηριστικά ασφαλείας, όπως σύστημα συναγερμού ήχου και ελαφρού συναγερμού και μεταβολών περιορισμού για να εξασφαλιστεί η ασφαλής λειτουργία. Παρακάτω είναι μια επισκόπηση αυτών των στοιχείων:

1. Σύστημα συναγερμού ήχου και φωτός
Σκοπός: Ειδοποιεί το προσωπικό όταν ο γερανός είναι σε λειτουργία ή πλησιάζει μια επικίνδυνη κατάσταση.

Χαρακτηριστικά:

Audible Sarmer (βομβητής\/κέρατο): εκπέμπει έναν δυνατό ήχο όταν ο γερανός ξεκινά, σταματά ή συναντά έκτακτη ανάγκη.

Οπτικός συναγερμός (Light\/Beacon): Αναβοσβήνει LED ή περιστρεφόμενος φάρος για ορατότητα σε θορυβώδη περιβάλλοντα.

Ενεργοποιήσεις ενεργοποίησης:

Power-on Self-Test.

Προειδοποίηση υπερφόρτωσης (εάν είναι εξοπλισμένο με περιοριστή φορτίου).

Πλησιάζοντας όρια στο τέλος του ταξιδιού.

Ενεργοποίηση έκτακτης ανάγκης.

2.
Σκοπός: Αποτρέψτε τον γερανό και τον ανυψωτικό να υπερβεί τα ασφαλή όρια ταξιδιού (τελικές στάσεις) ή την υπερφόρτωση.

Τύποι:

Διακόπτης άνω\/κάτω ορίου ανυψωτικού ορίου: Σταματάει τον ανυψωτήρα όταν το άγκιστρο φτάσει στο μέγιστο ή το ελάχιστο ασφαλές ύψος.

Gantry Travel Limit Switch: Αποτρέπει τον γερανό να κινείται πέρα ​​από τις ράγες διαδρόμου.

Διακόπτης ορίων ταξιδιού καροτσάκι: περιορίζει το κίνημα του καροτσιού κατά μήκος της δοκού.

Λειτουργία:

Μηχανικοί διακόπτες ορίων: φυσικά ενεργοποιημένοι από ένα CAM ή μοχλό.

Μεγάλες (μαγνητικές\/επαγωγικές) διακόπτες: μη επαφή, πιο ανθεκτικά για σκληρά περιβάλλοντα.

Συσκευές ασφαλείας

Ένας γερανός με ενιαία δοκός 5 τόνου είναι εξοπλισμένος με αρκετές συσκευές ασφαλείας για να εξασφαλίσει ασφαλή λειτουργία και να αποτρέψει ατυχήματα. Ακολουθούν τα βασικά χαρακτηριστικά ασφαλείας που συνήθως περιλαμβάνονται:

1.
Αποτρέπει τον γερανό από την ανύψωση φορτίων που υπερβαίνουν τους 5 τόνους (ονομαστική χωρητικότητα).

Διακόπτει αυτόματα την ισχύ εάν εντοπιστεί υπερφόρτωση.

2.
Διακόπτης ορίου ανύψωσης: Σταματάει τον ανυψωτήρα όταν το άγκιστρο φτάσει στο άνω ή κάτω ασφαλές όριο.

Διακόπτης ορίων ταξιδιού καροτσάκι: εμποδίζει το καροτσάκι να κινείται πέρα ​​από τα άκρα του δοκού.

Διακόπτης ορίων ταξιδιού (εάν είναι μηχανοκίνητο): Σταματάει τον γερανό όταν φτάσει στο τέλος του διαδρόμου.

3. Κουμπί διακοπής έκτακτης ανάγκης (e-stop)
Επιτρέπει στον χειριστή να μειώσει αμέσως την ισχύ σε περίπτωση έκτακτης ανάγκης.

Συνήθως εγκαθίσταται στον έλεγχο μενταγιόν ή στο τηλεχειριστήριο.

4.
Αποτρέπει τις συγκρούσεις εάν δύο γερανοί λειτουργούν στον ίδιο διάδρομο.

5. Σύστημα πέδησης
Hoist Brake: Αποτρέπει την ακούσια μείωση του φορτίου.

Trolley & Gantry Travel Brakes: Εξασφαλίζει την ομαλή διακοπή.

6. ΛΑΜΒΑΚΤΗΣ ΑΣΦΑΛΕΙΑΣ ΣΤΟ ΑΓΟΡΑ
Αποτρέπει τη σφεντόνα ή το φορτίο να γλιστρήσει από το άγκιστρο.

7. Μονωμένο τροφοδοτικό (για υπαίθρια χρήση)
Προστατεύει από τους ηλεκτρικούς κινδύνους, ειδικά σε υγρές συνθήκες.

8. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Συναγερμός (βομβητής\/κέρατο)
Ειδοποιεί τους εργαζόμενους πριν ξεκινήσει η κίνηση του γερανού.

9. Ανεξάρτητη συσκευή (για εξωτερικούς γερανούς)
Σφιγκτήρες σιδηροτροχιάς\/αγκυροβολίες αντι-ουρανό: Αποτρέψτε την κίνηση του γερανού λόγω ισχυρών ανέμων.

Ανεμετρόμετρο (για μεγάλους γερανούς): Μετρήσει την ταχύτητα του ανέμου και ενεργοποιεί τους συναγερμούς εάν δεν είναι ασφαλείς.

10. Προστασία τάσης και προστασία ακολουθίας φάσης
Αποτρέπει τις ζημιές από διακυμάνσεις της εξουσίας ή λανθασμένες συνδέσεις φάσης.

11. Προστασία μόνωσης και γείωσης
Μειώνει τους κινδύνους ηλεκτρικής σοκ.

12. Προστατευτικά καλύμματα και φρουροί
Καλύπτει κινούμενα μέρη (γρανάζια, αλυσίδες) για να αποφευχθεί η τυχαία επαφή.

13. Δείκτης ροπής φόρτωσης (προαιρετικό)
Παρακολουθεί το βάρος και τη σταθερότητα του γερανού (πιο συχνή σε μεγαλύτερους γερανούς).

Σύναψη
Αυτές οι συσκευές ασφαλείας εξασφαλίζουν ότι το 5- TON Single Girder Grany λειτουργεί με ασφάλεια, προστατεύοντας τόσο τους εργαζόμενους όσο και τον εξοπλισμό. Οι τακτικές επιθεωρήσεις και συντήρηση είναι ζωτικής σημασίας για τη διατήρηση αυτών των συσκευών λειτουργικών.





Λειτουργία ελέγχου

Ένας γερανός με ενιαία δοκός 5 τόνου προσφέρει τυπικά πολλαπλές λειτουργίες ελέγχου για να ταιριάζει σε διαφορετικές επιχειρησιακές ανάγκες. Οι κοινές μέθοδοι ελέγχου περιλαμβάνουν:

1.
ΛΕΙΤΟΥΡΓΙΑ: Ο γερανός ελέγχεται μέσω ενός χειροκίνητου μενταγιόν σταθμού (ενσύρματο ή ασύρματο) με κουμπιά για την ανύψωση, το κίνημα του τρόλεϊ και το ταξίδι.

Καλύτερο για: Συχνές λειτουργίες μικρής απόστασης, όπου ο χειριστής χρειάζεται στενή ορατότητα.

Πλεονεκτήματα: Απλό, οικονομικά αποδοτικό και εύκολο στη λειτουργία.

Μειονεκτήματα: Περιορισμένη εμβέλεια. Ο χειριστής πρέπει να βρίσκεται κοντά στο γερανό.

2. Ραδιοφωνικό τηλεχειριστήριο (ασύρματο)
Λειτουργία: Χρησιμοποιεί ένα ασύρματο τηλεχειριστήριο (RF ή υπέρυθρη) για τη λειτουργία του γερανού από απόσταση.

Καλύτερα για: μεσαίες έως μεγάλες αποστάσεις όπου απαιτείται κινητικότητα.

Πλεονεκτήματα: Ελευθερία κίνησης, ασφαλέστερη για επικίνδυνα περιβάλλοντα.

Μειονεκτήματα: Απαιτεί έλεγχο συντήρησης μπαταρίας και σταθερότητας σήματος.

3. Ελέγχου καμπίνας (καμπίνα χειριστή)
Λειτουργία: Ο γερανός λειτουργεί από μια κλειστή ή ανοιχτή καμπίνα τοποθετημένη στη δομή του γερανού.

Καλύτερα για: Λειτουργίες μεγάλης διάρκειας, μεγάλης διάρκειας που απαιτούν ακρίβεια.

Πλεονεκτήματα: Καλύτερη ορατότητα και άνεση για τον χειριστή.

Μειονεκτήματα: Το υψηλότερο κόστος απαιτεί περισσότερο χώρο.

4. Αυτόματος\/ημιαυτόματος έλεγχος (PLC & Συχνότητα μετατροπέα)
ΛΕΙΤΟΥΡΓΙΑ: Χρησιμοποιεί προγραμματιζόμενο έλεγχο λογικής (PLC) και μεταβλητές μονάδες συχνότητας (VFDs) για ομαλή επιτάχυνση\/επιβράδυνση και αυτοματοποιημένες κινήσεις.

Καλύτερα για: επαναλαμβανόμενες εργασίες, ανύψωση υψηλής ακρίβειας ή ενσωμάτωση με αυτοματοποιημένα συστήματα.

Πλεονεκτήματα: Μειώνει τα χειροκίνητα σφάλματα, βελτιώνει την αποτελεσματικότητα.

Μειονεκτήματα: υψηλότερο αρχικό κόστος, απαιτεί εξειδικευμένη συντήρηση.

5. Διπλό έλεγχο (κρεμαστό + απομακρυσμένο ή καμπίνα)
Λειτουργία: Συνδυάζει δύο τρόπους ελέγχου (π.χ. κρεμαστό + απομακρυσμένο) για ευελιξία.

Καλύτερα για: Εφαρμογές που απαιτούν τοπικό και τηλεχειριστήριο.

Πλεονεκτήματα: ευέλικτη λειτουργία.

Μειονεκτήματα: Πιο πολύπλοκη καλωδίωση και ρύθμιση.

Βασικές εκτιμήσεις κατά την επιλογή μιας λειτουργίας ελέγχου:
Διάταξη χώρου εργασίας (εσωτερική\/εξωτερική κάλυψη απόστασης).

Ασφάλεια και άνεση του χειριστή.

Απαιτήσεις ακρίβειας.

Περιορισμοί προϋπολογισμού.

Για ένα 5- TON μονής δοκού γερανού, το κρεμαστό κόσμημα είναι ο πιο συνηθισμένος, ενώ το τηλεχειριστήριο ραδιοφώνου είναι δημοφιλής για την ευελιξία. Ο έλεγχος της καμπίνας χρησιμοποιείται για εντατικές λειτουργίες και ο αυτοματοποιημένος έλεγχος είναι ιδανικός για βιομηχανικές γραμμές παραγωγής.



Σκίτσο







Ένας γερανός με μονή δοκού 5 τόνου είναι ένας ευέλικτος και οικονομικά αποδοτικός διάλυμα ανύψωσης που χρησιμοποιείται ευρέως σε εργαστήρια, αποθήκες, εργοτάξια και υπαίθριες εφαρμογές. Εδώ είναι τα βασικά του πλεονεκτήματα:

1.
Χαμηλότερο αρχικό κόστος σε σύγκριση με τους γερανούς διπλής δοκού λόγω απλούστερου σχεδιασμού και λιγότερων εξαρτημάτων.

Μειωμένα έξοδα εγκατάστασης και συντήρησης.

2. Ελαφρύ και συμπαγής σχεδιασμός
Η δομή μεμονωμένης δομής κάνει τον γερανό αναπτήρα, απαιτώντας λιγότερη δομή υποστήριξης.

Ιδανικό για εγκαταστάσεις με περιορισμένο χώρο ή χαμηλότερες απαιτήσεις ύψους ανύψωσης.

3. Εύκολη εγκατάσταση και κινητικότητα
Μπορεί να συναρμολογηθεί γρήγορα με ελάχιστη εργασία θεμελίωσης.

Ορισμένα μοντέλα έρχονται με τροχούς ή κομμάτια για φορητότητα, επιτρέποντας την κίνηση σε διαφορετικούς τομείς εργασίας.

4. Ενεργειακή απόδοση
Απαιτεί λιγότερη ισχύ για να λειτουργήσει σε σύγκριση με τους γερανούς διπλής δοκού, μειώνοντας την κατανάλωση ηλεκτρικής ενέργειας.

5. Εξαιρετικές εφαρμογές
Κατάλληλο για εσωτερική και εξωτερική χρήση (με επιλογές ανθεκτικές στις καιρικές συνθήκες).

Χρησιμοποιείται συνήθως για την κατασκευή, την εφοδιαστική, τα χαλύβδινα ναυπηγεία και την κατασκευή.

6. Χαμηλή συντήρηση
Λιγότερα εξαρτήματα σημαίνουν λιγότερη φθορά, μειώνοντας το μακροπρόθεσμο κόστος συντήρησης.

Τα ηλεκτρικά συστήματα ανύψωσης (κοινά σε γερανούς μεμονωμένων δοκών) είναι αξιόπιστα και εύκολα στην εξυπηρέτηση.

7. Προσαρμόσιμες επιλογές
Ρυθμιζόμενο εύρος, ύψος ανύψωσης και προαιρετικά χαρακτηριστικά όπως ραδιοφωνικό τηλεχειριστήριο ή λειτουργία μεταβλητής ταχύτητας.

Μπορεί να σχεδιαστεί ως σταθερό ή κινητό (σιδηροδρομικό ή καουτσούκ).

8. Αξιόπιστη και ασφαλής λειτουργία
Εξοπλισμένο με προστασία υπερφόρτωσης, διακόπτες περιορισμού και λειτουργίες διακοπής έκτακτης ανάγκης για ασφάλεια.

Ομαλός και ακριβής χειρισμός φορτίου με ηλεκτρικούς ανυψωτικούς.

Ο 5 τόνος γερανός με μονή δοκού είναι μια οικονομική, ευέλικτη και αποτελεσματική λύση ανύψωσης για διάφορες βιομηχανίες. Η απλότητα, η ευκολία χρήσης και το χαμηλότερο κόστος καθιστούν μια δημοφιλής επιλογή για τις επιχειρήσεις που χρειάζονται αξιόπιστο χειρισμό υλικών χωρίς μεγάλες επενδύσεις.





1. Κατασκευή

Χειρισμός υλικών: Χρησιμοποιείται για την μετακίνηση και την ανύψωση βαρέων υλικών, εξαρτημάτων και τελικών προϊόντων, ειδικά σε εργοστασιακά εργαστήρια, γραμμές παραγωγής και γραμμές συναρμολόγησης.

Συντήρηση εξοπλισμού: Βοηθάει στην εγκατάσταση και επισκευή μεγάλου εξοπλισμού και μηχανημάτων και διευκολύνει τις επιχειρήσεις υψηλού υψομέτρου και την αντικατάσταση του εξοπλισμού.

2.

Εργοτάξιο: σε εργοτάξια, χρησιμοποιείται για την ανύψωση των οικοδομικών υλικών, των χάλυβα δομών, των προκατασκευασμένων εξαρτημάτων σκυροδέματος κ.λπ.

Υψηλογενείς κτίρια: Κατά τη διάρκεια της κατασκευής κτιρίων πολυώροφων, οι γερανοί με ηλεκτρικό ανυψωτήρα μπορούν να χρησιμοποιηθούν για την μετακίνηση και την εγκατάσταση βαρέων εξαρτημάτων και εξοπλισμού.

3. Αποθήκευση και εφοδιαστική

Φόρτωση και εκφόρτωση φορτίου: Σε αποθήκες και κέντρα εφοδιαστικής, οι γερανοί Gantry Electric Hoist χρησιμοποιούνται για τη φόρτωση και την εκφόρτωση και μετακίνηση μεγάλων ποσοτήτων αγαθών για τη βελτίωση της αποθήκευσης και της αποδοτικότητας διανομής.

Διαχείριση αποθεμάτων: Βοηθάει στην ανύψωση και μετακίνηση αντικειμένων αποθεμάτων, βελτιστοποιεί τη χρήση του χώρου αποθήκης και την ταξινόμηση φορτίου.

4 θύρες και τερματικά

Χειρισμός εμπορευματοκιβωτίων: Σε θύρες και τερματικά, χρησιμοποιούνται γερανοί ηλεκτρικού ανυψωτικού ανύψωσης για την ανύψωση των εμπορευματοκιβωτίων και άλλων αγαθών, υποστηρίζοντας τη φόρτωση και την εκφόρτωση και τη μεταφόρτωση αγαθών.

Επισκευή πλοίων: Χρησιμοποιείται για την ανύψωση και μετακίνηση εξαρτημάτων και εξοπλισμού πλοίων, υποστηρίζοντας την επισκευή και τη συντήρηση των πλοίων.

5. Χάλυβα και μεταλλουργική βιομηχανία

Διαχείριση πρώτων υλών: Χρησιμοποιείται για τη μεταφορά και ανύψωση των πρώτων υλών, όπως ορυκτό, φορτίο κλιβάνου κλπ. Απαιτείται στη διαδικασία τήξης χάλυβα.

Τελικό χειρισμό προϊόντων: Βοηθά στη χειρισμό και τη μεταφορά τελικών και ημι-τελειωμένων προϊόντων χάλυβα μετά την τήξη.

6.

Εγκατάσταση εξοπλισμού: Χρησιμοποιείται για την εγκατάσταση και διατήρηση εξοπλισμού παραγωγής ενέργειας, εξοπλισμού υποσταθμού και εγκαταστάσεων ισχύος.

Λειτουργία συντήρησης: Υποστηρίζει την επισκευή και τη συντήρηση μεγάλου ενεργειακού εξοπλισμού, ειδικά σε μέρη όπως σταθμούς και υποσταθμούς.

7 Μεταφορά

Λειτουργία εργαστηρίου: Στο εργαστήριο της βιομηχανίας μεταφορών, οι γερανοί Gantry Electric Hoist χρησιμοποιούνται για την ανύψωση και την μετακίνηση μεγάλων εξαρτημάτων και οχημάτων.

Επισκευή και συντήρηση: Βοηθά στην επισκευή και τη διατήρηση οχημάτων, ειδικά σε μεγάλα οχήματα μεταφοράς όπως τρένα, πλοία κ.λπ.

8. Εξόρυξη

Χειρισμός μεταλλεύματος: Χρησιμοποιείται για τη μεταφορά και την ανύψωση μετάλλων και άλλων υλικών εξόρυξης για να υποστηρίξει την αποτελεσματική λειτουργία των λειτουργιών εξόρυξης.

Συντήρηση εξοπλισμού: Βοηθά στην εγκατάσταση και επισκευή εξοπλισμού εξόρυξης για την υποστήριξη της συνεχιζόμενης λειτουργίας των ορυχείων.





Η διαδικασία παραγωγής για έναν γερανό γερανού με μονή δοκού 5 τόνου περιλαμβάνει διάφορα βασικά στάδια, από την προμήθεια σχεδιασμού και υλικών μέχρι την κατασκευή, τη συναρμολόγηση, τη δοκιμή και την παράδοση. Παρακάτω είναι μια λεπτομερής διάσπαση βήμα προς βήμα της παραγωγικής διαδικασίας:

1. Σχεδιασμός & Μηχανική
Ανάλυση απαιτήσεων πελατών: Προσδιορίστε το εύρος, το ύψος ανύψωσης, την τροφοδοσία ρεύματος (ηλεκτρικό\/εγχειρίδιο) και το λειτουργικό περιβάλλον (εσωτερικό\/εξωτερικό).

Δομικός σχεδιασμός:

Κύρια δοκός (σχεδιασμός ενιαίας δοκού, τυπικά κιβώτιο τύπου ή δέσμη I).

Τελικά βαγόνια (πόδια με τροχούς για κινητικότητα).

Ανυψωμένο καροτσάκι (ηλεκτρικό ή χειροκίνητο ανυψωτικό).

Υπολογισμοί φόρτωσης και τάσης: Βεβαιωθείτε ότι ο γερανός συναντά 5- χωρητικότητα τόνου με παράγοντες ασφαλείας (συνήθως 1,5x φορτίο εργασίας).

Σχέδια και έγκριση: Τα σχέδια CAD οριστικοποιούνται και εγκρίνονται πριν από την παραγωγή.

2. Προμήθεια υλικού
Κύρια δοκός: πλάκες χάλυβα (Q235B ή Q345B για υψηλότερη αντοχή).

Τελικά βαγόνια: Κατασκευασμένα από προφίλ χάλυβα\/κανάλια.

Τροχοί & ράγες: για ομαλή κίνηση (χυτός χάλυβα ή σφυρήλατο τροχούς).

Ηλεκτρικά εξαρτήματα: κινητήρα, κιβώτιο ταχυτήτων, φρένα, διακόπτες ορίων, πίνακας ελέγχου και κρεμαστό\/ασύρματο τηλεχειριστήριο.

Hoist & Trolley: Προ-συναρμολογημένη ανυψωτική ηλεκτρική αλυσίδα ή ανυψωτήρα συρματόσχοινο.

3.
Α. Κατασκευή κύριας δοκού
Κοπή: Οι πλάκες χάλυβα κόβονται σε μέγεθος χρησιμοποιώντας κοπή πλάσματος CNC\/Oxy.

Συγκόλληση:

Συναρμολόγηση πλακών ιστού και φλάντζας σε δοκό κιβωτίου.

Αυτοματοποιημένη βυθισμένη συγκόλληση τόξου (SAW) για αρμούς υψηλής αντοχής.

Ισχυρώσεις & κατεργασία: Εξασφαλίστε την κατάλληλη καμπύλη (ανοδική εκτροπή για να αντισταθμίσετε το φορτίο).

Ανατίναξη και ζωγραφική: Αντι-αριστοκρατική θεραπεία (Primer + Top Coat).

Β. Κατασκευή τελικής μεταφοράς
Συγκόλληση πλαισίου: Τα πόδια και τα διασταυρωμένα δοκάρια συγκολλούνται.

Συγκρότημα τροχών: Οι τροχοί τοποθετούνται σε άξονες με ρουλεμάν.

Buffers & Guards: Εγκατάσταση προφυλακτήρων ασφαλείας και οδηγών σιδηροδρόμων.

Γ. Συγκρότημα Trolley & Hoist
Ο ανυψωμένος (π.χ. 5- Ton Electric Chain Hoist) τοποθετείται σε πλαίσιο καροτσάκι.

Οι τροχοί είναι ευθυγραμμισμένοι για ομαλά ταξίδια κατά μήκος της δοκού.

4. Συναρμολόγηση και ολοκλήρωση
ΣΥΝΔΕΣΗ ΣΥΝΔΕΣΗΣ GIRDER & ΤΕΛΟΣ ΣΥΝΔΕΣΗΣ: Βίδα ή συγκόλληση της κύριας δοκού μέχρι τα τελικά καροτσάκια.

Εγκατάσταση σιδηροτροχιάς: Εάν σταθεροποιούνται, τοποθετούνται ράγες στο έδαφος. Για κινητούς γερανούς, οι τροχοί είναι ευθυγραμμισμένοι.

Ηλεκτρική καλωδίωση: Οι κινητήρες, οι διακόπτες ορίων και τα συστήματα ελέγχου είναι συνδεδεμένοι.

Ανυψωτική τοποθέτηση: Το τρόλεϊ είναι εγκατεστημένο στις ράγες δοκών.

5. Δοκιμές και ποιοτικός έλεγχος
Δοκιμές φόρτωσης:

Δοκιμή χωρίς φορτίο: Ελέγξτε την ομαλή κίνηση του τρόλεϊ και του ανυψωτήρα.

Στατική δοκιμή φορτίου: 125% SWL (6.25 τόνοι) για 10 λεπτά για να ελέγξει την εκτροπή.

Δοκιμή δυναμικής φόρτωσης: 110% SWL (5,5 τόνοι) με επιχειρησιακούς ελέγχους.

Έλεγχοι ασφαλείας:

Όρια διακόπτες, διακοπή έκτακτης ανάγκης, λειτουργία φρένων.

Αντίσταση μόνωσης και ηλεκτρική ασφάλεια.

Τελική επιθεώρηση: Συμμόρφωση με πρότυπα ISO, FEM ή OSHA.

6. Ζωγραφική και προστασία επιφάνειας
Τελική επικάλυψη: Ανθεκτική στο καιρό χρώμα (για υπαίθρια χρήση).

Σημάνσεις και ετικέτες: SWL, σειριακός αριθμός, προειδοποιήσεις ασφαλείας.

7. Συσκευασία και αποστολή
Αποσυναρμολόγηση (εάν απαιτείται): Για ευκολότερη μεταφορά, ο γερανός μπορεί να χωριστεί σε ενότητες.

Συσκευασία: αδιάβροχο περιτύλιγμα για θαλάσσια\/οδική εμπορευματική μεταφορά.

Τεκμηρίωση: εγχειρίδια, αναφορές δοκιμών και πιστοποιήσεις (CE, GOST, κλπ.).

8. Εγκατάσταση και ανάθεση (επιτόπου)
Επαναπροσδιορισμός: Εάν αποσυνδεθεί.

Ευθυγράμμιση: Εξασφαλίστε την κατάλληλη ισοπέδωση των σιδηροδρόμων και την παρακολούθηση των τροχών.

Τελική δοκιμή: επιχειρησιακοί έλεγχοι στον ιστότοπο του πελάτη.





Η εταιρεία έχει εγκαταστήσει μια πλατφόρμα διαχείρισης ευφυούς εξοπλισμού και έχει εγκαταστήσει 310 σετ (σύνολα) των ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σύνολα (σύνολα) και ο ρυθμός δικτύωσης εξοπλισμού θα φθάσει το 95%. 32 Γραμμές συγκόλλησης έχουν τεθεί σε χρήση, 50 προγραμματίζονται να εγκατασταθούν και έχει φτάσει ο ρυθμός αυτοματισμού ολόκληρης της σειράς προϊόντων.

Δημοφιλείς Ετικέτες: 5 τόνοι μονής δοκού γερανός, Κίνα 5 τόνοι μονής δοκού Grantry Crane Manufacturers, προμηθευτές, εργοστάσιο
