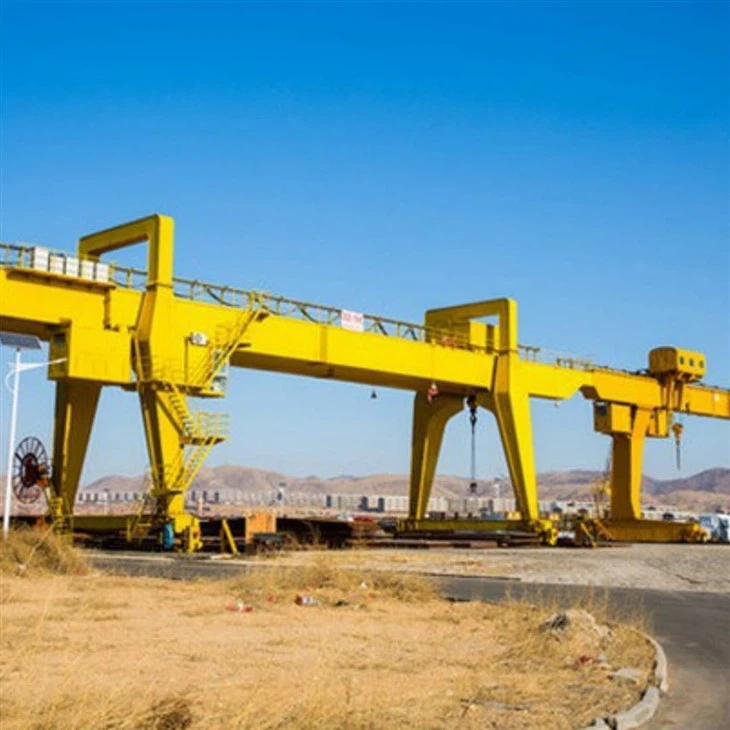

Ηλεκτρικά ρυθμισμένη ηλεκτρικά λειτουργική γερανός



Ηλεκτρικά ρυθμιζόμενη, ηλεκτρικά λειτουργική γερανός - Εισαγωγή

ΕναΗλεκτρικά ρυθμιζόμενο, ηλεκτρικά λειτουργικό γερανόείναι ένα σύγχρονο σύστημα χειρισμού υλικών που έχει σχεδιαστεί για ανύψωση, κίνηση και τοποθέτηση βαρέων φορτίων υψηλής απόδοσης σε βιομηχανικούς χώρους εργασίας. Σε αντίθεση με τα παραδοσιακά μηχανικά ή χειροκίνητα συστήματα, αυτός ο τύπος γερανού γερανών είναι πλήρως τροφοδοτείται και ελέγχεται μέσω προηγμένων ηλεκτρικών συστημάτων, προσφέροντας ακριβείς, ασφαλείς και ομαλές λειτουργίες.

Εξοπλισμένοι με ηλεκτρικούς κινητήρες για ανύψωση, ταξίδια καροτσάκι και κίνηση γερανού, αυτοί οι γερανοί χρησιμοποιούν έξυπνη ηλεκτρική ρύθμιση-όπως οι μετατροπείς συχνότητας, οι PLCs και οι μηχανισμοί μαλακής εκκίνησης-για να εξασφαλίσουν απρόσκοπτη χειρισμό φορτίου, μειωμένη μηχανική καταπόνηση και βελτιωμένη ενεργειακή απόδοση.

Ιδανικό για εργοστάσια, ναυπηγεία, αποθήκες και υπαίθριες περιοχές εφοδιαστικής, οι ηλεκτρικά λειτουργικά γερανοί γερανών είναι προσαρμοσμένοι για να ανταποκρίνονται στις ποικίλες δυνατότητες φορτίου και στις λειτουργικές απαιτήσεις, ελαχιστοποιώντας ταυτόχρονα την ανθρώπινη παρέμβαση και τη μεγιστοποίηση της ακρίβειας του ελέγχου.

---

Βασικά σημεία:

Πλήρως ηλεκτρική μονάδα:Όλες οι κινήσεις-ανύψωση, το καροτσάκι και το ταξίδι ταξιδεύουν με ηλεκτρικούς κινητήρες.

Έξυπνη ηλεκτρική ρύθμιση:Ενσωματώνει VFD (μονάδα μεταβλητής συχνότητας), προστασία υπερφόρτωσης και ηλεκτρονικούς περιορισμούς για ασφαλή και αποτελεσματικό έλεγχο.

Χειρισμός ακριβείας:Ομαλή επιτάχυνση\/επιβράδυνση για ακριβή τοποθέτηση και ελάχιστη ταλάντευση φορτίου.

Απομακρυσμένο ή αυτοματοποιημένο έλεγχο:Μπορεί να λειτουργήσει μέσω ασύρματων τηλεχειριστηρίων, καμπίνας ή αυτοματοποιημένων συστημάτων.

Ενεργειακά αποδοτική και χαμηλή συντήρηση:Μειώνει τη μηχανική φθορά και βελτιώνει την απόδοση του κύκλου ζωής.



Core Components: PLC, κινητήρας, εργαλείο, κινητήρα, τρόλεϊ

Τόπος προέλευσης: Henan, Κίνα

Εγγύηση: 1,5 χρόνια

Βάρος (kg): 125000 kg

Ένθετα εξερχόμενη βίντεο: Παρέχεται

Αναφορά δοκιμής μηχανημάτων: Παρέχεται

Εφαρμογή: υπαίθρια\/εργοστάσιο

Εργατική τάξη: A5

Βάρος ανύψωσης: 20-450 τόνος

Χάλυβα: 43kg\/m QU70

Τάση: 3- φάση AC50Hz 380V

Μηχανισμός ανύψωσης: Trolly

Τύπος γερανού: γερανός

Ταχύτητα ανύψωσης: 0. 48 ~ 4.8m\/min

Ταξιδεύοντας ταχύτητα: 3 ~ 30m\/min

Χάλυβα Υλικό: Q355B





1.



Κύριος δοκός (ες)

Η κύρια δομή που φέρει φορτίο, συνήθως διαμορφωμένη ωςμονή ή διπλή δοκός.

Κατασκευασμένο από χάλυβα υψηλής αντοχής, που έχει σχεδιαστεί για να υποστηρίζει το καροτσάκι και το σύστημα ανύψωσης.

Μπορεί να είναι τύπου κουτιού ή τύπου δοκού με βάση το περιβάλλον εφαρμογής.



Τα πόδια \/ δομή υποστήριξης

Οι κατακόρυφες στήλες που συνδέουν την κύρια δοκό με τα τελικά καροτσάκια.

ΔιαθέσιμοςΠλαίσιοήτύπος κουτιούσχέδια.

Σχεδιασμένο για σταθερότητα και κατανομή φορτίου, συχνά με στήριξη ανέμου για υπαίθρια χρήση.



Μονάδα καροτσιού και ανυψωτήρα

Τοποθετημένο στην κύρια δοκός και κινείται οριζόντια.

Ηλεκτρικός ανυψωμένος: Εκτελεί κατακόρυφη ανύψωση με ηλεκτρικούς κινητήρες και συρματόσχοινο ή αλυσίδα.

Ελεγχόμενος απόμεταβλητές μονάδες συχνότητας (VFDs)για ομαλή ρύθμιση ταχύτητας και χειρισμό φορτίου.

Μπορεί να περιλαμβάνεισυστήματα διπλής ανύψωσηςήπεριστρεφόμενα άγκιστραγια ειδικές λειτουργίες.



3. End Carriages \/ συγκροτήματα τροχών γερανού

Βρίσκεται και στα δύο άκρα του γερανού, υποστηρίζοντας τα πόδια και επιτρέποντας τη διαμήκη κίνηση.

Οδηγείται απόηλεκτρικοί κινητήρεςμε φρένα και κιβώτια ταχυτήτων.

Εξοπλισμένος μεΈλεγχος VFDγια μαλακή εκκίνηση\/διακοπή και μειωμένη φθορά.



4. Μηχανισμός ταξιδιού

1) Αρχή εργασίας

Όταν ο χειριστής στέλνει ένα σήμα, ο ηλεκτρικός κινητήρας ενεργοποιείται, παρέχοντας περιστροφική κίνηση στον άξονα κίνησης. Ο περιστρεφόμενος άξονας κίνησης μετατρέπει το γρανάζι που συνδέεται με αυτό, ο οποίος με τη σειρά του περιστρέφει τους τροχούς ταξιδιού. Η κατεύθυνση του ταξιδιού ελέγχεται αντιστρέφοντας την πολικότητα του κινητήρα ή χρησιμοποιώντας έναν διακόπτη προς τα εμπρός\/αντίστροφα.

2) Λειτουργίες του μηχανισμού λειτουργίας του γερανού

Οριζόντια κίνηση: Ο ταξιδιωτικός μηχανισμός επιτρέπει στον γερανό να κινείται οριζόντια κατά μήκος του γηπέδου. Αυτό επιτρέπει στον γερανό να τοποθετηθεί πάνω από την επιθυμητή περιοχή για την ανύψωση και τη μείωση των εργασιών.

Κατανομή φόρτωσης: Ο μηχανισμός ταξιδιού βοηθά στη διανομή του βάρους του γερανού και οποιουδήποτε φορτίου που μεταφέρει ομοιόμορφα σε όλη τη δομή. Εξασφαλίζει τη σταθερότητα του γερανού κατά τη διάρκεια της κίνησης, την πρόληψη της ανατροπής ή της ανισορροπίας.

Φρενάρισμα και στάση: Ο μηχανισμός ταξιδιού περιλαμβάνει συστήματα πέδησης για να σταματήσουν τον γερανό όταν απαιτείται. Αυτή η λειτουργία εξασφαλίζει την ασφαλή λειτουργία, επιτρέποντας στον γερανό να σταματήσει σε ένα συγκεκριμένο σημείο, όπως στο τέλος της διαδρομής του ταξιδιού ή σε μια θέση για χειρισμό φορτίου.

5. Μηχανισμός ταξιδιού Trolley

1) Δομική σύνθεση

Πλαίσιο καροτσάκι: Το πλαίσιο του τρόλεϊ χρησιμεύει ως το κύριο δομικό συστατικό που στεγάζει όλα τα μέρη του καροτσιού. Είναι συνήθως κατασκευασμένο από χάλυβα για να χειριστεί τις τάσεις και τα φορτία. Το πλαίσιο υποστηρίζει τη μονάδα ανύψωσης και έχει σχεδιαστεί για να είναι ισχυρή αλλά αρκετά ελαφριά ώστε να κινείται αποτελεσματικά.

Τροχοί: Το καροτσάκι τοποθετείται σε τροχούς, οι οποίοι τρέχουν κατά μήκος των σιδηροτροχιών τοποθετημένες στη δομή του γερανού. Αυτοί οι τροχοί είναι συνήθως κατασκευασμένοι από σκληρυμένο χάλυβα για να αντέχουν στη φθορά.

Συσκευή μονάδας δίσκου: Ο μηχανισμός κίνησης αποτελείται από ηλεκτρικό κινητήρα ή υδραυλικό σύστημα, ανάλογα με το σχεδιασμό του γερανού. Ο κινητήρας συνδέεται με το σύστημα μείωσης του γραναζιού, το οποίο μειώνει την ταχύτητα ενώ αυξάνει την ροπή που απαιτείται για να μετακινηθεί το καροτσάκι.

2) Λειτουργία του μηχανισμού λειτουργίας του καροτσιού

Σύστημα κίνησης: Συνήθως περιλαμβάνει έναν ηλεκτρικό κινητήρα συνδεδεμένο σε ένα κιβώτιο ταχυτήτων, το οποίο εξουσιάζει την κίνηση του καροτσιού κατά μήκος μιας σειράς σιδηροτροχιών ή κομματιών τοποθετημένων στη δομή του γερανού. Ο κινητήρας μπορεί να ελεγχθεί για να μετακινήσει το καροτσάκι προς τις δύο κατευθύνσεις, παρέχοντας ευελιξία και έλεγχο στην τοποθέτηση του φορτίου.

Τοποθεσία φόρτωσης: Το καροτσάκι μπορεί να μετακινήσει το φορτίο κατά μήκος της δέσμης του γερανού, επιτρέποντας στους χειριστές να τοποθετούν φορτία σε ακριβείς θέσεις, συχνά σε μεγάλες αποστάσεις. Αυτό είναι ιδιαίτερα χρήσιμο για εργασίες όπως φόρτωση και εκφόρτωση υλικών από φορτηγά ή δοχεία.

Οριζόντια κίνηση: Ο μηχανισμός ταξιδιού του καροτσιού επιτρέπει στον γερανό να μετακινεί τον ανυψωτικό οριζόντια κατά μήκος της δέσμης ή της δοκού του γερανού. Αυτό επιτρέπει στον γερανό να τοποθετεί με ακρίβεια το φορτίο σε μια συγκεκριμένη περιοχή.

Τροχός γερανού

Ένας τροχός γερανού είναι ένα βασικό συστατικό ενός σταθερού γερανού, ο οποίος είναι ένας τύπος γερανού που χρησιμοποιείται για την ανύψωση και τη μεταφορά βαρέων φορτίων. Ο τροχός του γερανού έχει σχεδιαστεί ειδικά για να επιτρέπει στον γερανό γερανού να μετακινείται κατά μήκος μιας διαδρομής ή ενός σιδηροδρομικού συστήματος, είτε μέσα σε μια σταθερή περιοχή είτε κατά μήκος μιας συγκεκριμένης διαδρομής.

1) Λειτουργία τροχών

Οι τροχοί έχουν σχεδιαστεί για να τρέχουν κατά μήκος συγκεκριμένων σιδηροτροχιών ή κομματιών, οι οποίες μπορούν να στερεωθούν στο έδαφος ή μέρος ενός μεγαλύτερου κινούμενου συστήματος. Ο σχεδιασμός της διαδρομής πρέπει να ταιριάζει με το μέγεθος και την ευθυγράμμιση του τροχού για βέλτιστη απόδοση. Οι τροχοί του γερανού βοηθούν ομοιόμορφα να διανείμει το βάρος του γερανού και τα φορτία που μεταφέρει, εξασφαλίζοντας σταθερότητα κατά τη διάρκεια της ανύψωσης και του ταξιδιού.

2) Απαιτήσεις σχεδιασμού

Αυτοί οι τροχοί σχεδιάζονται με ισχυρή επιφάνεια πέλματος για να εξασφαλίσουν έλξη και ομαλή κίνηση κατά μήκος του σιδηροδρομικού συστήματος γερανών. Ο σχεδιασμός περιλαμβάνει συχνά αυλάκια για να βοηθήσει στη διατήρηση της ευθυγράμμισης του γερανού στην τροχιά. Ο τροχός του γερανού είναι τυπικά κατασκευασμένος από χάλυβα υψηλής αντοχής ή κράμα για να αντέξει τα βαριά φορτία και τη συνεχή πίεση κατά τη διάρκεια της λειτουργίας. Οι μεγαλύτεροι τροχοί χρησιμοποιούνται για γερανούς υψηλότερης χωρητικότητας και μεγαλύτερες αποστάσεις ταξιδιού.

7. Σκίνιο

Ο γάντζος γερανού ενός σταθερού γερανού παίζει καθοριστικό ρόλο στην ανύψωση και τη μετακίνηση φορτίων. Το άγκιστρο είναι τυπικά κατασκευασμένο από χάλυβα υψηλής αντοχής για να αντέξει τις δυνάμεις φορτίου κατά τη διάρκεια της ανύψωσης.

Ένας σταθερός γερανός γερανού έχει μια σταθερή ή άκαμπτη δομή που υποστηρίζει τους μηχανισμούς ανύψωσης του γερανού. Ο γάντζος γερανού είναι τοποθετημένος στο τέλος ενός καροτσιού, το οποίο κινείται κατά μήκος της οριζόντιας διαδρομής του γερανού. Η θέση του Crane Hook ελέγχεται από έναν μηχανισμό ανύψωσης, επιτρέποντάς του να αυξήσει και να μειώσει τα φορτία σε συγκεκριμένες θέσεις.

Το γάντζο γερανού έχει σχεδιαστεί για να ανυψώνει βαριά υλικά όπως δοκούς κατασκευής, δοχεία ή άλλα μεγάλα αντικείμενα. Λειτουργεί σε συνδυασμό με τον ανυψωτήρα του γερανού, ο οποίος αυξάνει και μειώνει το άγκιστρο, επιτρέποντάς του να χειρίζεται ακριβώς και να τοποθετήσει βαριά φορτία.

Ένα μάνδαλο ή ένας πείρος ασφαλείας μπορεί να ενσωματωθεί στο γάντζο του γερανού για να αποφευχθεί η αποσύνθεση του φορτίου κατά τη διάρκεια της κίνησης. Τα χαρακτηριστικά-περιστροφής μπορεί επίσης να είναι παρόντες για να εξασφαλιστεί ότι το άγκιστρο δεν περιστρέφεται ή ταλαντεύεται ανεξέλεγκτα.

Μοτέρ

Ο κινητήρας ενός σταθερού γερανού παίζει καθοριστικό ρόλο στην οδήγηση των κινήσεων του γερανού. Οι σταθερές γερανοί γερανών είναι μεγάλοι μηχανισμοί βαρέως τύπου που χρησιμοποιούνται συνήθως για την ανύψωση και τη μεταφορά υλικών σε σταθερές, καθορισμένες περιοχές. Αυτοί οι γερανοί αποτελούνται από ένα ανυψωτήρα, ένα καροτσάκι, γερανό και ένα μηχανοκίνητο σύστημα κίνησης.

Οι κινητήρες σε ένα σταθερό γερανό γερανού είναι συνήθως ηλεκτρικοί κινητήρες. Οι τύποι των συνθηκών περιλαμβάνουν κινητήρες επαγωγής εναλλασσόμενου ρεύματος για απλότητα, αποτελεσματικότητα και αξιοπιστία ή κινητήρες DC για ακριβέστερο έλεγχο ταχύτητας. Τυπικά, ο κινητήρας βρίσκεται στο καροτσάκι του γερανού, ή μερικές φορές στο πλαίσιο της γκέτο, ανάλογα με το σχεδιασμό του γερανού.

Ο κινητήρας εξουσιάζει τον ανυψωτήρα, ο οποίος είναι υπεύθυνος για την ανύψωση και τη μείωση του φορτίου. Ο κινητήρας οδηγεί το καροτσάκι (για οριζόντια κίνηση) κατά μήκος του σιδηροδρομικού συστήματος. Οι μεγαλύτεροι γερανοί γερανού, σχεδιασμένοι για βαρύτερα φορτία, θα χρησιμοποιούν πιο ισχυρούς κινητήρες. Η ταχύτητα του κινητήρα μπορεί να ελεγχθεί χρησιμοποιώντας μεταβλητές μονάδες συχνότητας (VFDs), επιτρέποντας τον ακριβή έλεγχο της κίνησης.

Ο κινητήρας ενός σταθερού γερανού είναι το βασικό συστατικό που οδηγεί την ανύψωση, την κίνηση και την τοποθέτηση βαρέων φορτίων. Ο τύπος και η ισχύς του κινητήρα εξαρτώνται από το σχεδιασμό και τις λειτουργικές απαιτήσεις του γερανού και η σωστή συντήρηση του κινητήρα είναι απαραίτητη για την ασφαλή και αποτελεσματική λειτουργία του γερανού.

.

Σύστημα συναγερμού ήχου και φωτός και διακόπτη ορίου

1) Σύστημα συναγερμού ήχου και φωτός

Ένα σύστημα συναγερμού ήχου και φωτός για έναν σταθερό γερανό γερανού είναι ένα βασικό χαρακτηριστικό ασφαλείας που εξασφαλίζει την ευημερία των εργαζομένων, του κοντινού εξοπλισμού και του περιβάλλοντος περιβάλλοντος. Αυτά τα συστήματα έχουν σχεδιαστεί για να προειδοποιούν το προσωπικό των πιθανών κινδύνων, στην επιχειρησιακή κατάσταση ή στη δυσλειτουργία του γερανού.

Οι ήχοι συναγερμών (ακουστικά σήματα): βομβητές\/κέρατα συναγερμού: Οι εκθέτες ήχου υψηλής διεκδίκης προειδοποιούν τους ανθρώπους σχετικά με συγκεκριμένες συνθήκες (π.χ. κίνηση γερανού, ανύψωση σε εξέλιξη, έκτακτης ανάγκης).

Φωτεινά σήματα (οπτικοί δείκτες): Φώτα αναβοσβήνει: Φώτα αναβοσβήνει υψηλής έντασης (τυπικά κόκκινα, κίτρινα ή πράσινα) χρησιμοποιούνται για να σηματοδοτήσουν οπτικά την κατάσταση λειτουργίας του γερανού. Για παράδειγμα:

Κόκκινο φως που αναβοσβήνει: Υποδεικνύει έκτακτες ή επικίνδυνες συνθήκες.

Κίτρινο φως που αναβοσβήνει: σηματοδοτεί ότι ο γερανός είναι σε λειτουργία ή κινείται.

Πράσινο φως: Μπορεί να δείξει ότι ο γερανός είναι αδρανής ή ότι είναι ασφαλές να προσεγγίσει.

2) Διακόπτης ορίων

Ένας διακόπτης ορίου σε ένα σταθερό γερανό γερανού είναι μια συσκευή ασφαλείας που χρησιμοποιείται για να εμποδίσει την κίνηση του γερανού να υπερβεί ένα προκαθορισμένο όριο. Βοηθά να διασφαλιστεί ότι τα συστατικά του γερανού (όπως ο ανυψωτήρας, το τρόλεϊ ή το γερανό) δεν κινούνται πολύ μακριά προς οποιαδήποτε κατεύθυνση, αποτρέποντας τη μηχανική ζημιά, τα ατυχήματα ή τις μη ασφαλείς εργασίες.

Λειτουργίες του διακόπτη ορίου: Περιορισμός θέσης: Ο διακόπτης ορίου ανιχνεύει όταν το καροτσάκι, ο ανυψωτικός ή ο γηπεδούχος του γερανού έχει φτάσει στο τέλος της περιοχής του ταξιδιού και αποκοπεί τη δύναμη για να αποτρέψει την περαιτέρω κίνηση. Προστασία: Αποτρέπει τον γερανό από την ανύψωση ή τη μείωση ενός φορτίου πολύ μακριά, εξασφαλίζοντας την ακεραιότητα του φορτίου και την πρόληψη ατυχημάτων.

Μηχανικοί διακόπτες ορίων: Αυτοί ενεργοποιούνται φυσικά από την κίνηση των τμημάτων του γερανού. Μπορούν να είναι είτε κύλινδροι τύπου, τύπος μοχλού είτε διακόπτες τύπου εμβολίου. Οι διακόπτες ορίων ηλεκτρικών ορίων: αυτοί χρησιμοποιούν αισθητήρες ή ηλεκτρικά κυκλώματα για να ανιχνεύσουν τη θέση των συστατικών του γερανού.

10. Συσκευές ασφαλείας

1) Συσκευή προστασίας υπερφόρτωσης: Αποτρέπει τον γερανό από την ανύψωση των φορτίων που υπερβαίνουν την ονομαστική του χωρητικότητα, μειώνοντας τον κίνδυνο διαρθρωτικής αποτυχίας ή ανατροπής.

2) Περιορίστε τους διακόπτες (όρια ταξιδιού και ανύψωσης): Εξασφαλίζει ότι το καροτσάκι, ο ανυψωτικός ή ο γερανός του γερανού δεν κινούνται πέρα ​​από μια ορισμένη προκαθορισμένη θέση, αποτρέποντας τη ζημιά στη δομή του γερανού ή τον περιβάλλοντα εξοπλισμό.

3) Κουμπί διακοπής έκτακτης ανάγκης: παρέχει ένα άμεσο μέσο για να σταματήσει ο γερανός σε περίπτωση έκτακτης ανάγκης.

4) Έλεγχος αντι-Sway: Ελαχιστοποιεί την ταλάντευση ή την ταλάντευση του φορτίου, γεγονός που μπορεί να οδηγήσει σε ατυχήματα ή βλάβες.

5) Δείκτης ροπής φόρτωσης (LMI): Παρέχει δεδομένα σε πραγματικό χρόνο σχετικά με τη σταθερότητα του γερανού μετρώντας τη στιγμή ή τη δύναμη που ασκείται από το φορτίο.

6) Φώτα κέρατος και προειδοποίησης: Ειδικευμένοι εργαζόμενοι κοντά στον γερανό στη λειτουργία του, ειδικά όταν μετακινούνται βαριά φορτία ή σε περιορισμένες περιοχές.

11. Λειτουργία ελέγχου

1) Χειροκίνητος έλεγχος: Ο γερανός λειτουργεί χειροκίνητα από έναν χειριστή χρησιμοποιώντας έναν πίνακα ελέγχου ή ένα joystick για τον έλεγχο των κινήσεων του γερανού. Αυτή είναι η απλούστερη λειτουργία, όπου ο χειριστής έχει άμεσο έλεγχο του ανυψωτήρα, του καροτσάκι και της κίνησης.

2) Ημι-αυτόματο έλεγχο: Ο γερανός μπορεί να λειτουργήσει σε ημιαυτόματο τρόπο όπου ορισμένες κινήσεις (όπως η ανύψωση ή η κίνηση του καροτσιού) είναι αυτοματοποιημένες, αλλά ο χειριστής εξακολουθεί να έχει κάποιο χειροκίνητο έλεγχο σε άλλες λειτουργίες.

3) Πλήρως αυτόματο έλεγχο: Σε πλήρως αυτοματοποιημένη λειτουργία, ο γερανός ελέγχεται από ένα σύστημα ηλεκτρονικών υπολογιστών, με ελάχιστη ή καθόλου ανθρώπινη παρέμβαση. Αυτά τα συστήματα μπορούν να διαχειριστούν πολύπλοκες λειτουργίες ανύψωσης, φόρτωσης και εκφόρτωσης βασισμένες σε προ-προγραμματισμένες οδηγίες ή δεδομένα αισθητήρων σε πραγματικό χρόνο.

4) Ραδιοφωνικό τηλεχειριστήριο: Αυτή η λειτουργία επιτρέπει στον γερανό να ελεγχθεί εξ αποστάσεως χρησιμοποιώντας έναν φορητό ραδιοφωνικό πομπό. Παρέχει ευελιξία στους χειριστές να εργάζονται από διαφορετικά σημεία, να βελτιώνουν την ασφάλεια και την παραγωγικότητα σε περιβάλλοντα όπου ο γερανός λειτουργεί σε μεγάλες ή επικίνδυνες περιοχές.

5) Control Joystick: Αυτό χρησιμοποιείται συχνά σε χειροκίνητους ή ημιαυτόματους τρόπους, όπου ο χειριστής χρησιμοποιεί ένα joystick για να ελέγξει τις κινήσεις του γερανού. Επιτρέπει τον ακριβή έλεγχο του φορτίου ανύψωσης, ειδικά για εργασίες που απαιτούν λεπτές κινήσεις ή σε περιορισμένους χώρους.



12.Σκίτσο

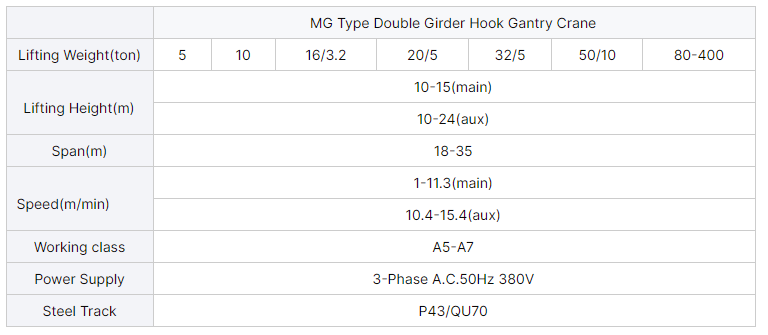

Κύριος τεχνικός







Πλεονεκτήματα ενός ηλεκτρικά ρυθμισμένου, ηλεκτρικά λειτουργικού γερανού

Ακριβής και ομαλή λειτουργία

ΧρησιμοποιείΜεταβλητές μονάδες συχνότητας (VFDs)για μαλακή εκκίνηση\/διακοπή και ρυθμιζόμενο έλεγχο ταχύτητας.

Μειώνει την ταλάντευση φορτίου και ενισχύει την ακριβή τοποθέτηση φορτίου.

Ενεργειακή απόδοση

Οι ηλεκτρικοί δίσκοι καταναλώνουν λιγότερη ενέργεια από τις υδραυλικές ή ντίζελ εναλλακτικές λύσεις.

Τα VFDs βελτιώνουν τη χρήση ισχύος ρυθμίζοντας την ταχύτητα του κινητήρα ώστε να ταιριάζει με το λειτουργικό φορτίο.

Βελτιωμένη ασφάλεια

ΠεριλαμβάνειΗλεκτρική προστασία υπερφόρτωσης, διακόπτες περιορισμού, στάσεις έκτακτης ανάγκης,συστήματα κατά της σύγκρουσης.

Η σταθερή κίνηση μειώνει τον κίνδυνο ατυχημάτων ή ζημιές στα υλικά.

Χαμηλότερα λειτουργικά έξοδα

Λιγότερα μηχανικά μέρη οδηγούν σεΜειωμένη φθορά και συντήρησηαναγκαία.

Τα ηλεκτρικά συστήματα απαιτούν λιγότερο συχνή εξυπηρέτηση σε σύγκριση με εναλλακτικές λύσεις με καύσιμα.

Συμβατότητα αυτοματισμού & έξυπνου ελέγχου

Εύκολα ενσωματωμένο μεPLC συστήματα, Πάνελ HMI, Παρακολούθηση IoT,αυτοματοποιημένες λειτουργίες.

Επιτρέπεικαταγραφή δεδομένων, απομακρυσμένος διαγνωστικός,πρόβλεψη συντήρησης.

Φιλικό προς το περιβάλλον

Παράγει πλήρως ηλεκτρική λειτουργίαΧωρίς εκπομπές, καθιστώντας το κατάλληλο για εσωτερικά και οικολογικά ευαίσθητα περιβάλλοντα.

Η πιο ήσυχη λειτουργία μειώνει την ηχορύπανση.

Ευέλικτες επιλογές ελέγχου

Μπορεί να λειτουργήσει μέσωκρεμαστό κόσμημα, καμπίνα, ασύρματο τηλεχειριστήριο, ή ενσωματωμένο σε ένααυτοματοποιημένη γραμμή παραγωγής.

Το τηλεχειριστήριο ενισχύει την ασφάλεια και την ευκολία του χειριστή.

Υψηλή αξιοπιστία και συνέπεια

Οι ηλεκτρικοί κινητήρες παρέχουνσυνεπής ροπή και απόδοση.

Ενισχυμένη αξιοπιστία με την πάροδο του χρόνου σε συνεχείς ή επαναλαμβανόμενες λειτουργίες.

Αρθρωτό και κλιμακωτό σχέδιο

Κατάλληλο για εσωτερική και εξωτερική χρήση.

Μπορεί εύκολα να προσαρμοστεί ή να επεκταθεί με πρόσθετα ανυψωτικά στοιχεία, χαρακτηριστικά ασφαλείας ή μονάδες αυτοματισμού.

Βελτιωμένη παραγωγικότητα

Ταχύτεροι χρόνοι κύκλου λόγω αποτελεσματικού ελέγχου κινητήρα και μειωμένου χρόνου διακοπής.

Οι χειριστές μπορούν να χειριστούν περισσότερους ανελκυστήρες με μεγαλύτερη ακρίβεια σε λιγότερο χρόνο.





Εφαρμογές ηλεκτρικά ρυθμισμένων, ηλεκτρικά λειτουργικών γερανών

Οι ηλεκτρικά ρυθμισμένοι γερανοί που λειτουργούν με ηλεκτρικά λειτουργικά χρησιμοποιούνται σε ένα ευρύ φάσμα βιομηχανιών που απαιτούνακριβής, βαρέως τύπου και ασφαλούς χειρισμού φορτίου. Η ευελιξία, η ακρίβεια ελέγχου και η ενεργειακή απόδοση τους καθιστούν ιδανικά για εσωτερικά και εξωτερικά περιβάλλοντα.

---

1.

Μετακινώντας βαριά μηχανήματα, εργαλεία, καλούπια ή μεγάλα εξαρτήματα μεταξύ των γραμμών παραγωγής.

Ενσωμάτωση με αυτοματοποιημένα συστήματα για λειτουργίες Just-in-Time (JIT).

Παράδειγμα: Κατασκευή αυτοκινήτων, συναρμολόγηση βαρέων εξοπλισμού.

2. Χάλυβα και μεταλλικά

Χειρισμός χάλυβα, πηνία, μπαστούνια και μεγάλα δομικά εξαρτήματα.

Ο έλεγχος ακριβείας μειώνει τον κίνδυνο βλάβης ευαίσθητων ή αιχμηρών υλικών.

Λειτουργεί σε περιβάλλοντα υψηλής θερμοκρασίας με προαιρετικά ανθεκτικά στη θερμότητα εξαρτήματα.

3.

Μεταφέροντας τμήματα πλοίων, κινητήρες και μεγάλα δομικά στοιχεία σε ανοικτές περιοχές αποβάθρας.

Κατάλληλο για την ανύψωση φορτίων μεγάλης κλίμακας με έλεγχο λεπτών τοποθέτησης.

4. Προκαταρκτικό σκυρόδεμα και εργοτάξια

Ανυψώνοντας τμήματα σκυροδέματος, δοκούς και πάνελ για την κατασκευή κτιρίων και γέφυρας.

Οι γερανοί υπαίθριοι αντέχουν στις σκληρές συνθήκες της τοποθεσίας με χαρακτηριστικά και ανθεκτικές από τις καιρικές συνθήκες.

5. Logistics και ναυπηγεία εμπορευματοκιβωτίων

Στοίβαξη, μετακίνηση και φόρτωση εμπορευματοκιβωτίων ή ογκώδες φορτίο.

Ενισχυμένη ασφάλεια και αποδοτικότητα σε περιοχές χειρισμού εμπορευμάτων υψηλής απόδοσης.

6. ΣΤΟΙΧΕΙΑ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΕΙΣ

Χειρισμός γεννήτριας, μετασχηματιστών, στροβίλων και άλλου κρίσιμου εξοπλισμού.

Ιδανικό για ανύψωση ακριβείας κατά τη διάρκεια των δραστηριοτήτων εγκατάστασης και συντήρησης.

7. Αεροδιαστημική και αεροπορική βιομηχανία

Ανυψωτικά εξαρτήματα αεροσκαφών ή κινητήρες με υψηλή ακρίβεια και ελάχιστη ταλάντευση.

Ενσωμάτωση με απαιτήσεις καθαρού ή ελεγχόμενου περιβάλλοντος.

8.

Μεταφορά σιδηροτροχιών, στρωτήρες, προ-συναρμολογημένα τμήματα ή επενδύσεις σήραγγας.

Υψηλή σταθερότητα και ασφάλεια για λειτουργίες κοντά σε ενεργές σιδηροδρομικές γραμμές.

9. Κέντρα αποθήκευσης και διανομής

Μετακίνηση παλετών αγαθών, μηχανημάτων ή χύδην σε μεγάλες αποθήκες.

Ενσωμάτωση με συστήματα απογραφής και αυτοματοποιημένα οχήματα με καθοδηγούμενα οχήματα (AGV).

10. Ανανεώσιμες πηγές ενέργειας

Χειρισμός εξαρτημάτων ανεμογεννητριών, δομών ηλιακού πίνακα ή μονάδων μπαταρίας.

Ο κινητός και ο αρθρωτός σχεδιασμός επιτρέπει την ανάπτυξη σε ιστότοπους απομακρυσμένης εγκατάστασης.





Απαιτήσεις προδιαγραφών: Κατανόηση των ειδικών απαιτήσεων για τον γερανό, όπως η χωρητικότητα φορτίου, το εύρος, το ύψος της ανύψωσης και οι περιβαλλοντικοί παράγοντες (εσωτερικός\/εξωτερικός, θερμοκρασία κ.λπ.). συμπεριλαμβανομένων των πλαισίων ελέγχου, των κινητήρων και των συστημάτων ασφαλείας.

Πλάκες και τμήματα χάλυβα: Ο χάλυβας υψηλής ποιότητας παραγγέλλεται για τα δομικά εξαρτήματα του γερανού (στήλες, δοκούς, κλπ.). συστήματα.

Κοπή και διαμόρφωση: Οι πλάκες χάλυβα και τα τμήματα κόβονται στις απαιτούμενες διαστάσεις χρησιμοποιώντας μηχανές κοπής, κοπτήρες πλάσματος ή νερού. Αυτό γίνεται σε μέρη: το βασικό πλαίσιο, τα πόδια, τα διασταυρωμένα δοκάρια και άλλα στοιχεία. Μηχανή: Εάν είναι απαραίτητο, οι εργασίες κατεργασίας (γεώτρηση, άλεση) πραγματοποιούνται σε εξαρτήματα για να εξασφαλιστεί ακριβείς χώρες.

Συναρμολόγηση του πλαισίου Gantry: Η βάση, τα πόδια και οι διασταυρωμένες δοκοί συναρμολογούνται σε μια πλήρη δομή του γερανού. Αυτό το βήμα μπορεί να πραγματοποιηθεί σε ένα μεγάλο εργαστήριο ή στο χώρο, ανάλογα με το μέγεθος και την τοποθεσία του γερανού. Μήπως οι σιδηροτροχιές: Τα κομμάτια για το καροτσάκι του γερανού τοποθετούνται πάνω στις δοκούς γερανού. Αυτό είναι ζωτικής σημασίας για την εξασφάλιση της ομαλής λειτουργίας. Εγκατάσταση Hoist και Trolley: Το συγκρότημα ανυψωτήρα, κινητήρα και καροτσάκι τοποθετούνται πάνω στις ράγες. Ο μηχανισμός ανύψωσης ενσωματώνεται στην αλυσίδα ανύψωσης ή στο σχοινί και ο κινητήρας είναι συνδεδεμένος στο σύστημα μονάδας δίσκου. Ηλεκτρική εγκατάσταση: Καλωδίωση, πίνακες ελέγχου, διακόπτες και συστήματα ασφαλείας εγκαθίστανται, εξασφαλίζοντας ότι ο γερανός μπορεί να λειτουργεί εξ αποστάσεως και με ασφάλεια.

Μηχανικοί έλεγχοι: Επαληθεύστε ότι όλα τα μηχανικά συστήματα λειτουργούν σωστά, συμπεριλαμβανομένου του κινήματος ανυψωτήρα, του καροτσάκι και του γερανού. Ηλεκτρική δοκιμή: Ελέγξτε τα ηλεκτρικά εξαρτήματα για λειτουργικότητα, συμπεριλαμβανομένου του συστήματος ελέγχου, των κινητήρων και των χαρακτηριστικών στάσης έκτακτης ανάγκης. Αυτό μπορεί να περιλαμβάνει τη φόρτωση του γερανού με τα βάρη δοκιμής και την εκτέλεση του μέσω διαφόρων κινήσεων. Χαρακτηριστικά Ασφάλεια Ελέγξτε: Βεβαιωθείτε ότι όλα τα συστήματα ασφαλείας, συμπεριλαμβανομένων των ορίων διακόπτη, των αισθητήρων υπερφόρτωσης και της φρενάρης έκτακτης ανάγκης, της λειτουργίας σωστά.

Επιτόπια συναρμολόγηση (εάν είναι απαραίτητο): Για μεγάλους γερανούς, τα μέρη μπορούν να μεταφερθούν στον τόπο εγκατάστασης, όπου γίνονται τελικές συναρμολόγηση και εγκατάσταση. Τοπικές προσαρμογές: Οποιεσδήποτε προσαρμογές στην ευθυγράμμιση, καλωδίωση ή συστήματα ασφαλείας του γερανού γίνονται απαραίτητες. Εκπαίδευση χειριστή: Εάν χρειάζεται, οι χειριστές εκπαιδεύονται για το πώς να χρησιμοποιούν τον γερανό με ασφάλεια και αποτελεσματική, καλύπτοντας τις διαδικασίες λειτουργίας, συντήρησης και ασφάλειας.

Προβολή εργαστηρίου:

Η εταιρεία έχει εγκαταστήσει μια πλατφόρμα διαχείρισης ευφυούς εξοπλισμού και έχει εγκαταστήσει 310 σετ (σύνολα) των ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σύνολα (σύνολα) και ο ρυθμός δικτύωσης εξοπλισμού θα φθάσει το 95%. 32 γραμμές συγκόλλησης έχουν τεθεί σε χρήση, 50 προγραμματίζονται να εγκατασταθούν και ο ρυθμός αυτοματισμού ολόκληρης της σειράς προϊόντων έχει φτάσει το 85%.
