Καλύτερος γερανός Gantry

Ο γερανός Best Gantry Crane είναι ένας εξαιρετικά ευέλικτος και αξιόπιστος γερανός που έχει σχεδιαστεί για τη μεταφορά βαρέων φορτίων σε ένα ευρύ φάσμα βιομηχανιών. Ο γερανός αποτελείται από ένα ανυψωτικό και ένα σύνολο δοκών που υποστηρίζονται από δύο ή περισσότερα πόδια, τα οποία τρέχουν κατά μήκος των τροχιών, επιτρέποντας στον γερανό να κινηθεί πάνω από την περιοχή όπου απαιτείται χειρισμός υλικού. Προσφέρει εξαιρετική ευελιξία και είναι ιδανικό για χρήση σε εξωτερικούς και εσωτερικούς χώρους σε περιβάλλοντα όπου οι περιορισμοί χώρου ή οι απαιτήσεις φορτίου είναι υψηλές.

Οι καλύτεροι γερανογέφυρες έχουν σχεδιαστεί για να χειρίζονται σημαντικά φορτία, που κυμαίνονται από μερικούς τόνους έως εκατοντάδες τόνους, ανάλογα με το μέγεθος και τις προδιαγραφές του γερανού. Είναι κατασκευασμένος με στιβαρά υλικά και σχεδιασμένος για να αντέχει σε δύσκολες συνθήκες, οι γερανοί γερανογέφυρας έχουν σχεδιαστεί για μακροχρόνια χρήση με ελάχιστη συντήρηση. Με ρυθμιζόμενα ύψη, άνοιγμα και δυνατότητες ανύψωσης, οι καλύτεροι γερανοί γερανογέφυρας μπορούν να προσαρμοστούν σε συγκεκριμένες βιομηχανικές απαιτήσεις, παρέχοντας μέγιστη λειτουργικότητα ευκαμψία.

Οι καλύτεροι γερανογέφυρες είναι ιδανικοί για περιβάλλοντα όπως αποθήκες, ναυπηγεία, εργοτάξια και εργοστάσια παραγωγής. Μπορούν να σχεδιαστούν για να λειτουργούν σε εσωτερικούς ή εξωτερικούς χώρους ανάλογα με τις απαιτήσεις της πίστας και του χώρου.

Ορισμένοι γερανοί γερανού είναι φορητοί και σχεδιασμένοι για κινητικότητα, ενώ άλλοι είναι σταθεροί και παρέχουν σταθερή, υψηλής χωρητικότητας ανύψωση. Εξοπλισμένοι με προηγμένα χειριστήρια και εργονομικό σχεδιασμό, αυτοί οι γερανοί είναι εύκολοι στη χρήση, παρέχοντας ακριβή έλεγχο στην ανύψωση και την κίνηση του φορτίου. Πολλοί γερανοί γέφυρας διαθέτουν προηγμένα συστήματα ασφαλείας, όπως προστασία υπερφόρτωσης, περιοριστικούς διακόπτες, κουμπιά διακοπής έκτακτης ανάγκης και τεχνολογία κατά της ταλάντωσης για να διασφαλιστεί η ασφάλεια τόσο των χειριστών όσο και των υλικών.

Βασικά εξαρτήματα: Κινητήρας, Κιβώτιο ταχυτήτων, Κιβώτιο ταχυτήτων

Τόπος καταγωγής: Henan, Κίνα

Εγγύηση: 1 έτος

Βάρος (KG): 20000 kg

Βίντεο εξερχόμενη επιθεώρηση: Παρέχεται

Έκθεση δοκιμής μηχανημάτων: Παρέχεται

Εφαρμογή: ευρέως

Χρώμα: Μπορεί να προσαρμοστεί

Άνοιγμα: 12~30μ

Καθήκον εργασίας: A3 /A4

Χαρακτηριστικό γερανού: Κινητός γερανός Gantry

Ταχύτητα ανύψωσης: Μεταβλητή ταχύτητα (στάνταρ)

Μέθοδος ελέγχου: Έλεγχος εδάφους + Τηλεχειριστήριο (προσαρμοσμένο)

Μηχανισμός ανύψωσης: Ηλεκτρικό ανυψωτικό συρματόσχοινο

1.Κύριο δοκάρι

1) Η κύρια δοκός του καλύτερου γερανού γερανού, που συχνά αναφέρεται ως δοκός, είναι το κύριο δομικό εξάρτημα που υποστηρίζει τον μηχανισμό ανύψωσης (όπως το τρόλεϊ ή το ανυψωτικό). Εκτείνεται κατά μήκος του διαδρόμου του γερανού και είναι υπεύθυνος για τη μεταφορά του φορτίου και τη μεταφορά του στα πόδια στήριξης. Η κύρια δέσμη είναι ένα κρίσιμο μέρος της σχεδίασης του γερανού γερανού, διασφαλίζοντας τη σταθερότητα και τη φέρουσα ικανότητα.

Η κύρια δοκός είναι συνήθως κατασκευασμένη από χάλυβα (όπως ανθρακούχο χάλυβα ή χάλυβα υψηλής αντοχής) λόγω της υψηλής αναλογίας αντοχής προς βάρος και της αντοχής κάτω από βαριά φορτία. Διπλή δοκός: Αυτός ο σχεδιασμός ενσωματώνει δύο οριζόντιες δοκούς για να κατανέμει το φορτίο πιο ομοιόμορφα και παρέχουν μεγαλύτερη ικανότητα ανύψωσης, που χρησιμοποιείται συνήθως για εφαρμογές βαρέως τύπου.

Η δοκός πρέπει να είναι σχεδιασμένη για να χειρίζεται τα φορτία που επιβάλλονται από το ανυψωτικό, το τρόλεϊ και την ίδια τη λειτουργία ανύψωσης. Αυτό περιλαμβάνει παράγοντες όπως οι δυναμικές δυνάμεις κατά τη λειτουργία και το φορτίο ανέμου εάν ο γερανός βρίσκεται σε εξωτερικό χώρο. Το μέγεθος και η αντοχή της δοκού εξαρτώνται από το αναμενόμενο μέγιστο φορτίο, το άνοιγμα του γερανού και τον τύπο των λειτουργιών που θα εκτελέσει. Οι υπολογισμοί για την παραμόρφωση, την κάμψη και τη διάτμηση είναι απαραίτητοι για να διασφαλιστεί ότι η δοκός μπορεί να χειριστεί τις τάσεις.

2.Σύστημα ανύψωσης

Κινητήρας: Κινητήρες εναλλασσόμενου ρεύματος: Ο πιο κοινός τύπος κινητήρα που χρησιμοποιείται για γερανογέφυρες, ειδικά σε εφαρμογές βαρέως τύπου. Παρέχουν αξιόπιστη, σταθερή ισχύ και είναι εύκολο να διατηρηθούν. Κινητήρες συνεχούς ρεύματος: Αν και λιγότερο συνηθισμένοι τώρα λόγω της αύξησης των κινητήρων AC, οι κινητήρες συνεχούς ρεύματος εξακολουθούν να χρησιμοποιούνται σε συγκεκριμένα συστήματα γερανών όπου απαιτείται έλεγχος μεταβλητής ταχύτητας. Οι υδραυλικοί κινητήρες χρησιμοποιούνται σε γερανογέφυρες, ιδιαίτερα για εφαρμογές όπου απαιτείται υψηλή ροπή και ακριβής έλεγχος .Οι ηλεκτροκινητήρες συνδυάζουν έναν ηλεκτροκινητήρα με ένα κιβώτιο ταχυτήτων για να παρέχουν τα επιθυμητά χαρακτηριστικά ταχύτητας και ροπής για την ανύψωση.

Μειωτήρας: Ο μειωτήρας σε ένα σύστημα ανύψωσης γερανού γερανού αναφέρεται συνήθως σε μια μηχανική συσκευή που μειώνει την ταχύτητα του κινητήρα που οδηγεί την ανύψωση του γερανού ή την κίνηση του τρόλεϊ, ενώ ταυτόχρονα αυξάνει τη ροπή (δύναμη) που παρέχεται. Ο μειωτήρας, που ονομάζεται επίσης κιβώτιο ταχυτήτων ή μειωτήρας, είναι ένα ουσιαστικό μέρος του συστήματος ανύψωσης του γερανού επειδή ελέγχει την ταχύτητα κίνησης και διασφαλίζει ότι ο γερανός μπορεί να σηκώσει με ασφάλεια βαριά φορτία.

Τύμπανο: Το τύμπανο πρέπει να είναι κατασκευασμένο από υλικά υψηλής αντοχής, βαρέως τύπου (όπως κράμα χάλυβα) για να αντέχει σε βαριά φορτία και να αντιστέκεται στη φθορά, τη διάβρωση και την παραμόρφωση με την πάροδο του χρόνου. Η κατεργασία υψηλής ακρίβειας εξασφαλίζει την ομαλή περιέλιξη και ξετύλιγμα του καλωδίου ή σχοινί, ελαχιστοποιώντας τη φθορά στο σχοινί και μειώνοντας τις ανάγκες συντήρησης. Τα σωστά αυλακωμένα τύμπανα βοηθούν στην αποφυγή επικάλυψης σχοινιών και ολίσθηση. Ένας αποτελεσματικός μηχανισμός πέδησης, συχνά ενσωματωμένος στο τύμπανο, διασφαλίζει ότι ο γερανός συγκρατεί το φορτίο με ασφάλεια στη θέση του όταν το ανυψώνει ή το κρατά στη θέση του. Η επανειλημμένη ανύψωση και κατέβασμα μπορεί να δημιουργήσει θερμότητα στο τύμπανο. Ένα καλά σχεδιασμένο τύμπανο θα πρέπει να διαχέει αποτελεσματικά τη θερμότητα, μειώνοντας τη φθορά στο καλώδιο και επεκτείνοντας τη διάρκεια ζωής του συστήματος γερανού.

Συρματόσχοινο: Σε ένα σύστημα ανύψωσης με γερανοφόρο σκελετό, το συρματόσχοινο είναι ένα κρίσιμο εξάρτημα καθώς παρέχει την κύρια ικανότητα ανύψωσης. Η επιλογή του σωστού συρματόσχοινου για έναν γερανογέφυρα είναι απαραίτητη για την ασφαλή και αποτελεσματική λειτουργία, καθώς το σχοινί πρέπει να αντέχει σε υψηλή τάση, τριβή, κάμψη και περιβαλλοντικές συνθήκες.

Μπλοκ τροχαλίας: Ένα μπλοκ τροχαλίας σε ένα σύστημα ανύψωσης γερανού γερανού είναι ένα κρίσιμο εξάρτημα που βοηθά στη διευκόλυνση της ανύψωσης, κατεβάσματος και μετακίνησης βαρέων φορτίων. Το μπλοκ τροχαλίας χρησιμοποιεί έναν συνδυασμό τροχών, σχοινιών ή αλυσίδων για τη διανομή του βάρους, γεγονός που μειώνει το φορτίο πίεση στο γερανό και διευκολύνει τη διαδικασία ανύψωσης. Οι τροχαλίες έχουν σχεδιαστεί για να προσφέρουν μηχανικό πλεονέκτημα μειώνοντας την ποσότητα της δύναμης που απαιτείται για την ανύψωση βαρέων φορτίων. Με πολλαπλές τροχαλίες, το σύστημα μπορεί να σηκώσει μεγαλύτερα βάρη με λιγότερη δύναμη. Τα μπλοκ τροχαλιών σε γερανογέφυρα εξασφαλίζουν ομαλή και ακριβή κατακόρυφη κίνηση των φορτίων, η οποία είναι απαραίτητη για βιομηχανικές εργασίες που απαιτούν ακρίβεια. Με τη χρήση μηχανισμών ασφάλισης και μάνδαλα ασφαλείας, τροχαλία Τα μπλοκ βελτιώνουν την ασφάλεια και τον έλεγχο του φορτίου, ειδικά σε εφαρμογές βαρέως τύπου. Τα μπλοκ τροχαλίας συνήθως κατασκευάζονται από υλικά υψηλής αντοχής όπως ο χάλυβας, το οποίο παρέχει ανθεκτικότητα και μειώνει τη φθορά.

Συσκευή ανύψωσης: Η διάταξη ανύψωσης σε ένα σύστημα γερανογέφυρων είναι ο κύριος μηχανισμός που είναι υπεύθυνος για την ανύψωση και τη μείωση των φορτίων. Συνήθως περιλαμβάνει έναν συνδυασμό εξαρτημάτων ειδικά σχεδιασμένων για να παρέχουν σταθερότητα, έλεγχο και αντοχή για διάφορες εφαρμογές ανύψωσης.

3.Τέλοςμεταφορά

1) Το ακραίο φορέα ενός γερανού γερανού είναι ένα κρίσιμο μέρος της δομής του γερανού, υπεύθυνο για την κίνηση και τη σταθερότητα του γερανού κατά μήκος της καθορισμένης διαδρομής του.

2) Το ακραίο φορείο βρίσκεται σε κάθε άκρο της δοκού του γερανού και στεγάζει τους τροχούς που επιτρέπουν στον γερανό να κινείται κατά μήκος των τροχιών του. Παρέχει τη σταθερότητα και τη φέρουσα ικανότητα που απαιτούνται για την ασφαλή, αξιόπιστη κίνηση του γερανού, ειδικά κάτω από βαριά φορτίο. Το τέρμα του φορείου βοηθά επίσης στην κατανομή του βάρους του φορτίου σε όλη τη δομή του γερανού και μέχρι τις ράγες.

3) Συνήθως κατασκευασμένοι από χάλυβα υψηλής αντοχής, αυτοί οι τροχοί είναι τοποθετημένοι για να επιτρέπουν την ομαλή κίνηση κατά μήκος των τροχιών. Οι τροχοί μπορούν να είναι μηχανοκίνητοι ή ελεύθεροι, ανάλογα με το σχέδιο. Οι μηχανοκίνητοι τροχοί απαιτούν κινητήρες με γρανάζια για τον έλεγχο της κίνησης και της ταχύτητας του γερανού. Τα ρουλεμάν και οι άξονες υψηλής ποιότητας υποστηρίζουν τους τροχούς, εξασφαλίζοντας ομαλή κίνηση και μειώνοντας τη φθορά του γερανού. Εγκατεστημένα στα άκρα του φορείου, αυτοί οι προσκρουστήρες παρέχουν έναν μηχανισμό ακινητοποίησης για να αποτρέψουν την απομάκρυνση του γερανού από την τροχιά. Εξασφαλίζει ασφαλή λειτουργία επιβραδύνοντας ή σταματώντας την κίνηση, ειδικά κατά τη διαχείριση φορτίου ή έκτακτης ανάγκης.

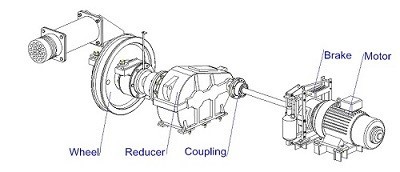

4.Μηχανισμός κίνησης γερανού

1) Αρχή λειτουργίας

Ο μηχανισμός κίνησης ενός γερανού γερανού λειτουργεί μετατρέποντας την ηλεκτρική ενέργεια σε μηχανική ενέργεια μέσω κινητήρων και κιβωτίων ταχυτήτων, τα οποία κινούν τους τροχούς κατά μήκος των σιδηροτροχιών. Το σύστημα ελέγχου διέπει την κίνηση, παρέχοντας ομαλή, ελεγχόμενη επιτάχυνση και επιβράδυνση, ενώ τα συστήματα πέδησης εξασφαλίζουν σταθερότητα και ασφάλεια.

2) Λειτουργίες του μηχανισμού λειτουργίας του γερανού

1. Οριζόντια κίνηση: Ο μηχανισμός κίνησης του γερανού επιτρέπει σε ολόκληρη τη γέφυρα να κινείται οριζόντια σε μια προκαθορισμένη περιοχή, η οποία επιτρέπει στον γερανό να φτάσει σε διαφορετικά σημεία κατά μήκος της ράγας ή της τροχιάς.

2. Τοποθέτηση φορτίου: Ο μηχανισμός επιτρέπει την ακριβή τοποθέτηση του φορτίου. Ελέγχοντας την ταχύτητα και την κατεύθυνση διαδρομής του γερανού, οι χειριστές μπορούν να μετακινήσουν βαριά αντικείμενα σε συγκεκριμένες τοποθεσίες με υψηλή ακρίβεια, η οποία είναι ζωτικής σημασίας για τις εργασίες φόρτωσης, εκφόρτωσης και στοίβαξης.

3. Ευελιξία και ευελιξία: Ο μηχανισμός κίνησης επιτρέπει στον γερανογέφυρα να έχει πρόσβαση σε διάφορα σημεία εντός της περιοχής λειτουργίας του, καθιστώντας τον ευέλικτο για μια σειρά εργασιών. Επιτρέπει επίσης στον γερανό να χειρίζεται φορτία σε διαφορετικούς προσανατολισμούς ή διαμορφώσεις όπως απαιτείται.

4. Έλεγχος ταχύτητας: Ο μηχανισμός οδήγησης περιλαμβάνει συνήθως έλεγχο ταχύτητας, επιτρέποντας στους χειριστές να προσαρμόζουν την κίνηση ανάλογα με το βάρος του φορτίου και τις απαιτήσεις της λειτουργίας. Ο έλεγχος μεταβλητής ταχύτητας βοηθά στην ελαχιστοποίηση του κινδύνου ταλάντευσης ή κακής ευθυγράμμισης, γεγονός που ενισχύει τη συνολική ασφάλεια και αποτελεσματικότητα των λειτουργιών.

5. Ασφάλεια και σταθερότητα: Οι γερανοί γερανογέφυρας συχνά μεταφέρουν πολύ βαριά φορτία, επομένως ο μηχανισμός κίνησης περιλαμβάνει εξαρτήματα που έχουν σχεδιαστεί για τη διατήρηση της σταθερότητας και την πρόληψη του εκτροχιασμού. Τα φρένα, οι διακόπτες ορίου και τα συστήματα κατά της σύγκρουσης είναι συχνά ενσωματωμένα για να διασφαλίζουν την ασφαλή και ελεγχόμενη κίνηση.

5.Μηχανισμός κίνησης τρόλεϊ

1) Δομική σύνθεση

1. Πλαίσιο τρόλεϊ: Το πλαίσιο του καροτσιού είναι η κύρια δομή που υποστηρίζει τον κινητήρα, το κιβώτιο ταχυτήτων, τους τροχούς και τον μηχανισμό ανύψωσης του καροτσιού. Είναι σχεδιασμένο να αντέχει φορτία διατηρώντας παράλληλα τη δομική ακαμψία. Τα κουφώματα κατασκευάζονται συχνά από χάλυβα υψηλής αντοχής για να εξασφαλίζουν ανθεκτικότητα και σταθερότητα.

2. Κινητήρας ταξιδιού: Ένας κινητήρας ενεργοποιεί την κίνηση του τρόλεϊ κατά μήκος της δοκού του γερανού. Ο κινητήρας είναι συχνά ένας ηλεκτροκινητήρας που επιλέγεται με βάση τη χωρητικότητα φορτίου και τις απαιτήσεις ταχύτητας. Μπορεί να είναι AC ή DC ανάλογα με τη σχεδίαση του γερανού και συνήθως έχει μεταβλητή ταχύτητα κίνησης για ομαλή λειτουργία.

3. Κιβώτιο ταχυτήτων ή μειωτήρας: Το κιβώτιο ταχυτήτων ή ο μειωτήρας είναι τοποθετημένος μεταξύ του κινητήρα και των τροχών για να μειώσει την ταχύτητα του κινητήρα και να αυξήσει τη ροπή, επιτρέποντας στο τρόλεϊ να χειρίζεται βαριά φορτία αποτελεσματικά. Αυτή η ρύθμιση παρέχει ελεγχόμενη επιτάχυνση και επιβράδυνση για την αποφυγή ταλάντωσης του φορτίου.

4. Συναρμολόγηση τροχού: Το συγκρότημα τροχού περιλαμβάνει τροχούς τοποθετημένους στο πλαίσιο του τρόλεϊ που επιτρέπουν την κίνηση κατά μήκος της δοκού. Συνήθως, υπάρχουν τουλάχιστον τέσσερις τροχοί, αλλά η διαμόρφωση μπορεί να διαφέρει ανάλογα με το μέγεθος και τη χωρητικότητα του γερανού. Οι τροχοί μπορούν να κατασκευαστούν από χάλυβα ή εξειδικευμένα υλικά για τη μείωση της φθοράς στην τροχιά της δοκού.

5. Σιδηροτροχιά ή τροχιά: Οι γερανοί γερανού χρησιμοποιούν συχνά ένα σύστημα σιδηροτροχιάς ή τροχιάς τοποθετημένο κατά μήκος της κορυφής της δοκού γερανού. Οι τροχοί του τρόλεϊ κινούνται κατά μήκος αυτών των σιδηροτροχιών, εξασφαλίζοντας ομαλή και καθοδηγούμενη κίνηση κατά μήκος του μήκους της δοκού.

6. Σύστημα πέδησης: Ένα σύστημα πέδησης είναι απαραίτητο για τον έλεγχο της κίνησης του τρόλεϊ και τη διακοπή της όταν χρειάζεται. Μπορεί να είναι ένα ηλεκτρομαγνητικό ή υδραυλικό φρένο ενσωματωμένο με τον κινητήρα ή το κιβώτιο ταχυτήτων. Το φρένο βοηθά στην αποφυγή ακούσιας κίνησης του τρόλεϊ και συγκρατεί το φορτίο στη θέση του όταν είναι απαραίτητο.

7. Διακόπτες ορίου και αισθητήρες: Οι οριακές διακόπτες και οι αισθητήρες χρησιμοποιούνται για τον έλεγχο και την παρακολούθηση της θέσης και της κίνησης του τρόλεϊ. Εμποδίζουν το τρόλεϊ να ταξιδέψει πέρα ​​από τα καθορισμένα όρια στη δοκό και διασφαλίζουν την ασφαλή λειτουργία. Μπορούν επίσης να χρησιμοποιηθούν αισθητήρες εγγύτητας ή συστήματα εντοπισμού θέσης λέιζερ για ακριβή εντοπισμό θέσης.

8. Σύστημα ελέγχου: Το σύστημα ελέγχου, συχνά ενσωματωμένο στον κύριο πίνακα ελέγχου του γερανού, επιτρέπει στον χειριστή να διαχειρίζεται την κίνηση, την ταχύτητα και το φρενάρισμα του τρόλεϊ. Τα σύγχρονα συστήματα μπορεί να περιλαμβάνουν τηλεχειριστήρια, μονάδες μεταβλητής συχνότητας (VFD) και προγραμματιζόμενους λογικούς ελεγκτές (PLC) για τη βελτίωση της λειτουργικής ακρίβειας και ασφάλειας.

9. Σύστημα καρούλι καλωδίου ή σύστημα Festoon: Για καροτσάκια που φέρουν ηλεκτρική τροφοδοσία, ένα καρούλι καλωδίου ή σύστημα festoon διαχειρίζεται τα καλώδια τροφοδοσίας για να αποτρέψει το μπέρδεμα και να εξασφαλίσει ότι παραμένουν οργανωμένα ενώ το καρότσι κινείται. Αυτό το σύστημα επιτρέπει στα καλώδια να εκτείνονται και να συμπτύσσονται ομαλά καθώς το τρόλεϊ ταξιδεύει κατά μήκος της δοκού.

10. Προφυλακτήρες ή αμορτισέρ: Τα αμορτισέρ ή οι προφυλακτήρες τοποθετούνται συνήθως στο καρότσι για να ελαχιστοποιηθούν οι δυνάμεις κρούσης εάν το καρότσι φτάσει στο τέλος της διαδρομής. Προστατεύουν τόσο το τρόλεϊ όσο και τη δοκό από πιθανή ζημιά λόγω απότομων στάσεων.

2) Λειτουργία του μηχανισμού λειτουργίας του τρόλεϊ

1. Ο μηχανισμός κίνησης επιτρέπει στο τρόλεϊ να κινείται οριζόντια κατά μήκος της δοκού ή της δοκού του γερανού, παρέχοντας πρόσβαση σε όλο το άνοιγμα του σκελετού. Μετακινώντας το τρόλεϊ, οι χειριστές μπορούν να τοποθετήσουν τα φορτία με ακρίβεια στην προβλεπόμενη θέση.

Ο κινητήρας μετάδοσης κίνησης παρέχει την ισχύ στην κίνηση του τρόλεϊ κατά μήκος της δοκού του σκελετού. Το κιβώτιο ταχυτήτων μειώνει την ταχύτητα του κινητήρα στον βέλτιστο ρυθμό για την κίνηση του καροτσιού, βελτιώνοντας τον έλεγχο και την ασφάλεια.

3.Το τρόλεϊ κινείται με τροχούς που κινούνται κατά μήκος σιδηροτροχιών στη δοκό ή τη δοκό. Αυτοί οι τροχοί κατασκευάζονται συχνά από υλικά υψηλής αντοχής για να υποστηρίζουν μεγάλα φορτία και να ελαχιστοποιούν τη φθορά. Το σύστημα πέδησης διασφαλίζει ότι το τρόλεϊ μπορεί να σταματήσει με ακρίβεια και να παραμείνει ακίνητο όταν χρειάζεται. Ορισμένοι προηγμένοι γερανοί σκελετών περιλαμβάνουν συστήματα αντιολίσθησης ή λειτουργίες ρύθμισης ταχύτητας στον μηχανισμό κίνησης του τρόλεϊ για τη σταθεροποίηση των φορτίων, τη μείωση της ταλάντωσης και τη διασφάλιση της ομαλής επιτάχυνσης και επιβράδυνσης.

6.Τροχός γερανού

1. Τα υλικά υψηλής ποιότητας, όπως ο σφυρηλατημένος χάλυβας ή τα θερμικά επεξεργασμένα κράματα, διασφαλίζουν ότι οι τροχοί του γερανού μπορούν να αντέξουν τα βαριά φορτία και τις σκληρές συνθήκες στις οποίες εκτίθενται. Η υψηλή αντοχή στη φθορά και η ανθεκτικότητα είναι ζωτικής σημασίας. Οι τροχοί του γερανού πρέπει να είναι σχεδιασμένοι για να χειρίζονται το φορτίο του γερανού γερανού και τα υλικά που ανυψώνει, με κατάλληλη μηχανική για την αποφυγή παραμόρφωσης κάτω από μεγάλα βάρη. Για να εξασφαλιστεί η ομαλή κίνηση κατά μήκος των τροχιών, οι τροχοί του γερανού χρειάζονται να κατεργαστεί με ακρίβεια με σωστή ευθυγράμμιση. Αυτό βοηθά στη μείωση της τριβής, εξασφαλίζοντας ομαλή διαδρομή και αποτρέποντας τη φθορά στις ράγες.

2.Οι τροχοί έχουν σχεδιαστεί για να ταιριάζουν με συγκεκριμένα προφίλ τροχιάς. Για βέλτιστη απόδοση, ο τύπος και το μέγεθος του τροχού πρέπει να ταιριάζουν στο σύστημα τροχιάς του γερανού γερανού για να αποφευχθούν ζητήματα όπως εκτροχιασμός ή υπερβολική φθορά. Σε υπαίθρια ή θαλάσσια περιβάλλοντα, οι τροχοί του γερανού συχνά εκτίθενται σε στοιχεία όπως υγρασία, αλμυρό νερό και δύσκολες καιρικές συνθήκες συνθήκες. Οι καλύτεροι τροχοί θα διαθέτουν ανθεκτικά στη διάβρωση επιστρώσεις ή υλικά.

3. Οι τροχοί γερανού υψηλής ποιότητας διαθέτουν επίσης μηχανισμούς ασφαλείας, όπως συστήματα πέδησης ή αντιολισθητικά χαρακτηριστικά που ενισχύουν την απόδοση και τη σταθερότητα του γερανού. Οι τακτικές επιθεωρήσεις και τα ρουλεμάν υψηλής ποιότητας συμβάλλουν στη μακροζωία των τροχών του γερανού, διασφαλίζοντας ότι ο γερανός γερανού λειτουργεί στην κορυφαία απόδοση.

7.Crane Hook

1) .Το άγκιστρο γερανού είναι απαραίτητο συστατικό ενός γερανού γερανού, καθώς είναι το μέρος που συνδέεται με το φορτίο που ανυψώνεται. Έχει σχεδιαστεί για να χειρίζεται με ασφάλεια βαριά φορτία και να διευκολύνει την κίνησή τους. Οι καλύτεροι γάντζοι γερανού γερανού είναι συνήθως κατασκευασμένοι από υλικά υψηλής ποιότητας, όπως σφυρήλατο χάλυβα ή κράμα χάλυβα, για να εξασφαλίζεται ανθεκτικότητα, αντοχή και ασφάλεια. Το άγκιστρο πρέπει να είναι εργονομικά σχεδιασμένο για να αποτρέπει την ολίσθηση του φορτίου. Αυτό περιλαμβάνει χαρακτηριστικά όπως ενισχυμένο λαιμό (το τμήμα όπου συνδέεται το φορτίο), μάνδαλο ασφαλείας για την αποφυγή πτώσης του φορτίου και κυρτό ή κωνικό σχέδιο για καλύτερο κράτημα.

Το άγκιστρο γερανού πρέπει να ταιριάζει με την ονομαστική ικανότητα φόρτωσης του γερανού γερανού. Τα μάνδαλα ασφαλείας, οι συσκευές αντιπεριστροφής και οι στιβαρές συνδέσεις με το σύστημα ανύψωσης είναι απαραίτητα. Αυτά εμποδίζουν το απροσδόκητο άνοιγμα του γάντζου ή την αποκόλληση του φορτίου κατά τη λειτουργία.

Για πρόσθετη προστασία, τα άγκιστρα γερανού μπορούν να επικαλυφθούν με ανθεκτικά στη σκουριά υλικά όπως γαλβανισμός ή βαφή για την αποφυγή διάβρωσης, ειδικά σε εξωτερικούς χώρους ή σε αντίξοες καιρικές συνθήκες.

Μοτέρ

Κινητήρες επαγωγής AC: Αυτοί είναι οι πιο συνηθισμένοι και ευρέως χρησιμοποιούμενοι σε γερανογέφυρες λόγω της αξιοπιστίας, της αποτελεσματικότητάς τους και της ευκολίας συντήρησης. Συχνά συνδυάζονται με μονάδες μεταβλητής συχνότητας (VFD) για τον έλεγχο της ταχύτητας.

Κινητήρες συνεχούς ρεύματος: Αυτοί προσφέρουν εξαιρετικά χαρακτηριστικά ελέγχου ταχύτητας και ροπής, αλλά τείνουν να απαιτούν περισσότερη συντήρηση και είναι λιγότερο ενεργειακά αποδοτικοί σε σύγκριση με τους κινητήρες AC.

Σύγχρονοι κινητήρες: Χρησιμοποιούνται για εφαρμογές υψηλού φορτίου και υψηλής ακρίβειας, είναι ιδιαίτερα αποδοτικοί αλλά συνήθως πιο ακριβοί και απαιτούν πιο εξελιγμένα συστήματα ελέγχου.

.

Σύστημα συναγερμού ήχου και φωτός & διακόπτης ορίου

1) Σύστημα συναγερμού ήχου και φωτός

Ένα σύστημα συναγερμού ήχου και φωτός σε γερανογέφυρα είναι ένα χαρακτηριστικό ασφαλείας που έχει σχεδιαστεί για να ειδοποιεί τους χειριστές και το προσωπικό για τυχόν πιθανούς κινδύνους ή μη φυσιολογικές συνθήκες κατά τη λειτουργία του γερανού.

Φωτεινός συναγερμός: Ο φωτεινός συναγερμός χρησιμοποιεί συνήθως φώτα που αναβοσβήνουν, φάρους ή φώτα στροβοσκοπίου τοποθετημένα στον γερανό ή κοντά. σοβαρότητα της κατάστασης. Τα φώτα που αναβοσβήνουν παρέχουν μια οπτική ένδειξη σε όσους βρίσκονται γύρω από τον γερανό, βοηθώντας στην προειδοποίηση των πεζών ή των εργαζομένων που βρίσκονται κοντά σε μια πιθανή κίνδυνος.

2) Διακόπτης ορίου

Οι περιοριστικοί διακόπτες στους εξωτερικούς γερανούς γερανογέφυρων είναι ζωτικής σημασίας για την ασφάλεια και τη λειτουργική αποτελεσματικότητα. Χρησιμοποιούνται για να αποτρέπουν τη μετακίνηση του γερανού πέρα ​​από τα καθορισμένα όριά του, γεγονός που βοηθά στην αποφυγή συγκρούσεων και ατυχημάτων.

Σκοπός: Αποτρέπει το ανυψωτικό ή το τρόλεϊ του γερανού να ταξιδέψει πολύ μακριά κατά μήκος των σιδηροτροχιών του ή να ανυψώσει/κατεβάσει τα όρια ασφαλείας. Βοηθά να διασφαλιστεί ότι ο γερανός δεν υπερεκτείνεται ή ταξιδεύει υπερβολικά, κάτι που θα μπορούσε να οδηγήσει σε ζημιά στον εξοπλισμό. Διασφαλίζει ότι ο γερανός λειτουργεί εντός των σχεδιασμένων ορίων για αποτελεσματική και ασφαλή λειτουργία.

Τύποι: Μηχανικός διακόπτης ορίου: Ενεργοποιείται όταν ένα κινούμενο τμήμα του γερανού έρχεται σε φυσική επαφή με έναν διακόπτη. Μπορεί να αποτελείται από μοχλό, ρολό ή έμβολο. Ηλεκτρονικός διακόπτης ορίου: Χρησιμοποιεί αισθητήρες ή ανιχνευτές εγγύτητας για να ανιχνεύσει τη θέση ενός εξαρτήματος χωρίς φυσική επαφή. Περιστροφικός οριακός διακόπτης: Συνήθως χρησιμοποιείται για την περιστροφή του γερανού, παρακολουθεί την κίνηση του μηχανισμός περιστροφής του γερανού.

10.Συσκευές Ασφαλείας

1. Προστασία υπερφόρτωσης: Αποτρέπει τον γερανό από την ανύψωση φορτίων πέρα ​​από την ονομαστική του χωρητικότητα, γεγονός που θα μπορούσε να προκαλέσει ζημιά ή αστοχία. Συνήθως περιλαμβάνει αισθητήρες φορτίου που ενεργοποιούν συναγερμό ή σταματούν αυτόματα τον γερανό όταν το φορτίο υπερβαίνει το ασφαλές όριο.

2. Κουμπί διακοπής έκτακτης ανάγκης: Παρέχει έναν άμεσο τρόπο διακοπής της λειτουργίας του γερανού σε περίπτωση έκτακτης ανάγκης. Βρίσκεται σε εύκολα προσβάσιμες περιοχές, το κουμπί μπορεί να πατηθεί για να σταματήσει γρήγορα όλες οι κινήσεις του γερανού σε περίπτωση απρόβλεπτων συμβάντων.

3. Σύστημα κατά της σύγκρουσης: Αποτρέπει τη σύγκρουση του γερανού με κατασκευές, άλλους γερανούς ή εμπόδια. Χρησιμοποιεί αισθητήρες, κάμερες ή συστήματα ραντάρ για τον εντοπισμό κοντινών αντικειμένων και σταματά ή ανακατευθύνει τον γερανό πριν έρθει σε επαφή.

4. Διακόπτες ορίων (Όρια ταξιδιού): Αποτρέπει τη μετακίνηση του γερανού πέρα ​​από το ασφαλές εύρος λειτουργίας του.

Αυτοί οι διακόπτες σταματούν το γερανό όταν φτάσει στο τέλος της διαδρομής του τόσο σε οριζόντια όσο και σε κάθετη κατεύθυνση.

5. Συστήματα Κόρνας/Συναγερμού: Προειδοποιεί το προσωπικό για κινήσεις γερανού ή τυχόν κινδύνους. Οι ακουστικοί συναγερμοί ή τα φώτα που αναβοσβήνουν ειδοποιούν τους εργαζόμενους για τη λειτουργία του γερανού, ειδικά σε πολυσύχναστα ή θορυβώδη περιβάλλοντα.

6. Έλεγχος ταλάντωσης φορτίου: Ελαχιστοποιεί την ταλάντευση ή την ταλάντευση του φορτίου, βελτιώνοντας την ασφάλεια και την ακρίβεια. Το λογισμικό ή τα μηχανικά συστήματα μειώνουν την ταλάντωση προσαρμόζοντας την κίνηση του γερανού για να σταθεροποιήσει το φορτίο.

7. Ασφάλεια καμπίνας χειριστή γερανού: Εξασφαλίζει την ασφάλεια του χειριστή του γερανού κατά τη λειτουργία. Περιλαμβάνει χαρακτηριστικά ασφαλείας όπως ζώνες ασφαλείας, σωστό αερισμό, εργονομικό σχεδιασμό και συστήματα επικοινωνίας έκτακτης ανάγκης.

8. Συστήματα παρακολούθησης Rope & Hoist: Εξασφαλίζει την ακεραιότητα του μηχανισμού ανύψωσης. Παρακολουθεί τη φθορά στα σχοινιά και τα ανυψωτικά και παρέχει ειδοποιήσεις όταν απαιτείται συντήρηση ή αντικατάσταση.

9. Παρακολούθηση ταχύτητας ανέμου: Αποτρέπει τη λειτουργία του γερανού σε μη ασφαλείς καιρικές συνθήκες. Οι αισθητήρες ταχύτητας ανέμου σταματούν αυτόματα τις λειτουργίες του γερανού εάν οι ταχύτητες ανέμου υπερβαίνουν τα όρια ασφαλούς λειτουργίας.

10. Γείωση και αντιστατικές συσκευές: Μειώνει τον κίνδυνο ηλεκτρικών κινδύνων. Διασφαλίζει ότι το ηλεκτρικό σύστημα του γερανού είναι σωστά γειωμένο και ο στατικός ηλεκτρισμός ελαχιστοποιείται, αποτρέποντας ηλεκτροπληξία ή πυρκαγιές.

11. Συστήματα προστασίας από πτώση: Αποτρέπει την πτώση του προσωπικού κατά τη συντήρηση ή τη λειτουργία. Περιλαμβάνει προστατευτικά κιγκλιδώματα, ιμάντες και δίχτυα ασφαλείας στο γερανό, ειδικά σε υπερυψωμένες πλατφόρμες και διαδρόμους.

12. Αισθητήρας κλίσης (για κινητούς γερανούς): Αποτρέπει την ανατροπή του γερανού. Παρακολουθεί την κλίση του γερανού και αποτρέπει την ανύψωση εάν ο γερανός βρίσκεται σε ανώμαλο έδαφος ή σε μη ασφαλή γωνία.

13. Συστήματα τηλεχειρισμού και ασύρματης ασφάλειας: Επιτρέπει στους χειριστές να ελέγχουν τον γερανό από ασφαλή απόσταση. Τα συστήματα τηλεχειρισμού επιτρέπουν στους χειριστές να σταθούν μακριά από επικίνδυνες περιοχές, βελτιώνοντας την ασφάλεια τόσο για τους χειριστές όσο και για το προσωπικό εδάφους.

14. Συστήματα επιθεώρησης και συντήρησης: Διασφαλίζει ότι ο γερανός συντηρείται τακτικά για την αποφυγή μηχανικής αστοχίας. Παρέχει συστήματα παρακολούθησης που προειδοποιούν όταν απαιτείται συντήρηση ή επιθεωρήσεις για τη διατήρηση της ασφαλούς λειτουργίας του γερανού.

15. Φώτα ασφαλείας και προειδοποίησης: Ειδοποιεί το κοντινό προσωπικό για δραστηριότητα γερανού. Τα φώτα που αναβοσβήνουν υποδεικνύουν ότι ο γερανός βρίσκεται σε λειτουργία ή ότι υπάρχει πιθανός κίνδυνος κοντά.

11. Λειτουργία ελέγχου

1. Χειροκίνητος έλεγχος: Joystick ή πίνακας κουμπιών: Οι χειριστές ελέγχουν το γερανό χρησιμοποιώντας χειριστήρια, κουμπιά ή πεντάλ για να μετακινήσουν τη γέφυρα, το τρόλεϊ και το ανυψωτικό του γερανού. Αυτή η λειτουργία παρέχει άμεσο έλεγχο, αλλά απαιτεί δεξιότητα και προσοχή χειριστή.

2. Τηλεχειριστήριο ραδιοφώνου: Οι ασύρματοι ελεγκτές επιτρέπουν στους χειριστές να ελέγχουν τον γερανό από απόσταση, βελτιώνοντας την ασφάλεια και την ορατότητα. Αυτό χρησιμοποιείται συνήθως σε εξωτερικά περιβάλλοντα ή για χειρισμό βαρέων φορτίων. Ένα κρεμαστό κιβώτιο ελέγχου συνδέεται με το γερανό μέσω ενός καλωδίου.

3. Αυτόματος έλεγχος (Αυτόματος/Προγραμματισμένος): Ορισμένοι γερανοί γερανογέφυρων, ειδικά σε βιομηχανικές ή λιμενικές λειτουργίες, είναι εξοπλισμένοι με αυτοματοποιημένα συστήματα ελέγχου που επιτρέπουν στον γερανό να εκτελεί προκαθορισμένες εργασίες χωρίς ανθρώπινη παρέμβαση.

4.Hybrid Control (Semi-Automatic): Ένας συνδυασμός χειροκίνητου και αυτοματοποιημένου ελέγχου, όπου ο χειριστής ρυθμίζει το γερανό για μια συγκεκριμένη εργασία και το σύστημα χειρίζεται ορισμένες πτυχές όπως η τοποθέτηση φορτίου ή ο έλεγχος ταχύτητας αυτόνομα.

5. Έλεγχος γερανού εναέριου γερανού με PLC (Προγραμματιζόμενος Λογικός Ελεγκτής): Πιο προηγμένοι γερανοί γερανού ενσωματώνονται με συστήματα PLC, επιτρέποντας τον ακριβή έλεγχο των λειτουργιών, των διαγνωστικών και των προσαρμογών σε πραγματικό χρόνο για μέγιστη απόδοση.

Στα σύγχρονα συστήματα γερανών, η τάση κινείται προς ημιαυτόματους ή πλήρως αυτοματοποιημένους ελέγχους για τη βελτίωση της απόδοσης, τη μείωση του ανθρώπινου λάθους και τη βελτίωση της ασφάλειας. Ωστόσο, σε πιο επικίνδυνα περιβάλλοντα ή όπου απαιτείται λεπτός έλεγχος, ο χειροκίνητος έλεγχος εξακολουθεί να χρησιμοποιείται συνήθως.

Σκίτσο

Κύρια τεχνική

Υψηλή ανυψωτική ικανότητα: Οι γερανοί γερανογέφυρας έχουν σχεδιαστεί για να ανυψώνουν βαριά φορτία, καθιστώντας τους ιδανικούς για βιομηχανικές εργασίες μεγάλης κλίμακας. Μπορούν να χειριστούν βάρη που κυμαίνονται από μερικούς τόνους έως αρκετές εκατοντάδες τόνους, ανάλογα με το σχέδιο και τις απαιτήσεις.

Ευελιξία: Οι γερανοί Gantry είναι εξαιρετικά ευέλικτοι. Μπορούν να χρησιμοποιηθούν για διάφορες εφαρμογές, συμπεριλαμβανομένης της μετακίνησης βαρέως εξοπλισμού, υλικών και εμπορευματοκιβωτίων. Είναι κατάλληλα τόσο για εσωτερικούς όσο και για εξωτερικούς χώρους.

Απόδοση χώρου: Σε αντίθεση με τους γερανούς οροφής, οι γερανογέφυρες δεν απαιτούν σταθερά σημεία εγκατάστασης (όπως ράγες οροφής).

Κινητικότητα: Πολλοί γερανοί σκελετών έχουν σχεδιαστεί για να είναι κινητοί, τοποθετημένοι σε τροχούς ή τροχιές, πράγμα που σημαίνει ότι μπορούν να μετακινηθούν εύκολα σε έναν χώρο εργασίας. Αυτό είναι ιδιαίτερα πλεονεκτικό για χρήση σε εξωτερικούς χώρους σε εργοτάξια ή ναυπηγεία.

Οικονομικά: Σε σύγκριση με άλλους τύπους γερανών, όπως οι γερανοί εναέριας κυκλοφορίας, οι γερανοί γερανογέφυρας τείνουν να είναι πιο προσιτές όσον αφορά την εγκατάσταση και τη συντήρηση. Ο οικονομικός σχεδιασμός τους τα καθιστά δημοφιλή επιλογή για επιχειρήσεις με χαμηλό προϋπολογισμό.

Χαρακτηριστικά ασφαλείας: Οι γερανογέφυρες υψηλής ποιότητας διαθέτουν ενσωματωμένα χαρακτηριστικά ασφαλείας όπως προστασία υπερφόρτωσης, συστήματα κατά της σύγκρουσης και κουμπιά διακοπής έκτακτης ανάγκης, συμβάλλοντας στη μείωση των ατυχημάτων και στην ασφαλή λειτουργία των εργαζομένων.

Προσαρμοστικότητα: Οι γερανοί Gantry μπορούν να προσαρμοστούν για να ανταποκρίνονται σε συγκεκριμένες ανάγκες, συμπεριλαμβανομένων των τροποποιήσεων στο ύψος, το άνοιγμα και την ανυψωτική ικανότητα. Αυτό τα καθιστά κατάλληλα για διάφορες βιομηχανίες και εξειδικευμένες εργασίες.

Αυξημένη παραγωγικότητα: Με την ικανότητά τους να χειρίζονται μεγάλα και βαριά φορτία αποτελεσματικά, οι γερανογέφυρες συμβάλλουν στη βελτίωση της συνολικής ροής εργασίας, οδηγώντας σε ταχύτερους χρόνους φόρτωσης και εκφόρτωσης, γεγονός που ενισχύει την παραγωγικότητα σε αποθήκες, εργοτάξια και βιομηχανικές εγκαταστάσεις.

Ανθεκτικότητα: Οι καλύτεροι γερανογέφυρες είναι κατασκευασμένοι για να διαρκούν, σχεδιασμένοι με υλικά βαρέως τύπου που αντέχουν σε σκληρά περιβάλλοντα, ακραία φορτία και καιρικές συνθήκες, παρέχοντας απόδοση και αξιοπιστία μεγάλης διάρκειας.

Ευκολία Συντήρησης: Πολλοί γερανοί γερανογέφυρων διαθέτουν απλά σχέδια που διευκολύνουν τη συντήρηση και την επισκευή τους, συμβάλλοντας στη μείωση του χρόνου διακοπής λειτουργίας και του λειτουργικού κόστους με την πάροδο του χρόνου.

Ακριβής χειρισμός φορτίου: Οι γερανοί γερανογέφυρας είναι συχνά εξοπλισμένοι με προηγμένα χειριστήρια για ακριβή ανύψωση και κατέβασμα βαρέων φορτίων, επιτρέποντας στους χειριστές να εκτελούν εργασίες με υψηλή ακρίβεια και ελάχιστο κίνδυνο ατυχημάτων ή ζημιών σε υλικά.

12. Μειωμένη ανάγκη για βαρύ εξοπλισμό: Η χρήση γερανογέφυρων μπορεί να μειώσει την ανάγκη για άλλα βαριά ανυψωτικά μηχανήματα, όπως περονοφόρα ανυψωτικά ή ανυψωτικά μηχανήματα, τα οποία μπορούν να εξοικονομήσουν χώρο, εργασία και κόστος εξοπλισμού.

Ναυπηγική και ναυτιλιακή βιομηχανία: Οι γερανοί γερανογέφυρων χρησιμοποιούνται εκτενώς στα ναυπηγεία για τη μεταφορά και την τοποθέτηση μεγάλων, βαρέων εξαρτημάτων όπως τμήματα πλοίων, κινητήρες και κύτος.

Κατασκευή: Χρησιμοποιείται για την ανύψωση και τοποθέτηση μεγάλων δομικών υλικών όπως δοκούς από χάλυβα, πάνελ σκυροδέματος και προκατασκευές.

Χαλυβουργεία και Χυτήρια: Στα χαλυβουργεία, οι γερανοί γερανογέφυρων χρησιμοποιούνται για τη μεταφορά λιωμένου μετάλλου, χαλύβδινων πλακών και βαρέων μηχανημάτων.

Ports and Shipping: Χρησιμοποιείται για τη φόρτωση και εκφόρτωση εμπορευματοκιβωτίων από πλοία και φορτηγά στα λιμάνια.

Γραμμές κατασκευής και συναρμολόγησης: Σε μεγάλες εγκαταστάσεις παραγωγής, οι γερανοί γερανογέφυρων μπορούν να χρησιμοποιηθούν για τη μετακίνηση εξαρτημάτων κατά μήκος των γραμμών συναρμολόγησης ή για την ανύψωση βαρέως εξοπλισμού.

Αποθήκες και εγκαταστάσεις αποθήκευσης: Χρησιμοποιείται για την ανύψωση και τη μετακίνηση μεγάλων παλετών ή προϊόντων σε μεγάλους χώρους αποθήκευσης, όπως σε κέντρα διανομής ή αποθήκες.

. Αεροδιαστημική βιομηχανία: Στην κατασκευή ή συντήρηση αεροσκαφών, οι γερανοί γερανογέφυρων χρησιμοποιούνται για την ανύψωση και την τοποθέτηση εξαρτημάτων του αεροπλάνου, όπως κινητήρες ή ατράκτους.

Σταθμοί ηλεκτροπαραγωγής και πυρηνικές εγκαταστάσεις: Χρησιμοποιούνται για την ανύψωση και τη μετακίνηση βαρέων εξαρτημάτων όπως γεννήτριες στροβίλων, αντιδραστήρες ή μεγάλες βαλβίδες.

Εξόρυξη: Οι γερανοί σκελετών χρησιμοποιούνται σε εργασίες εξόρυξης για τη μεταφορά βαρέως εξοπλισμού και υλικών, όπως μεταλλεύματα και μηχανήματα εξόρυξης.

10. Κατεδάφιση και Χειρισμός Βαρύ Εξοπλισμού: Χρησιμοποιούνται για την ανύψωση και μετακίνηση βαρέων μηχανημάτων και υλικών κατά τη διάρκεια έργων κατεδάφισης.

1. Σχεδιασμός και Μηχανική: Η διαδικασία ξεκινά με την κατανόηση των απαιτήσεων του έργου, όπως η ανυψωτική ικανότητα, το άνοιγμα, το ύψος και οι περιβαλλοντικές συνθήκες (εσωτερικοί, εξωτερικοί χώροι, διαβρωτική ατμόσφαιρα κ.λπ.). Μετά τη συγκέντρωση των προδιαγραφών, οι μηχανικοί δημιουργούν λεπτομερή σχέδια και δομικούς υπολογισμούς χρησιμοποιώντας λογισμικό CAD (Computer-Aided Design). Ο σχεδιασμός του γερανού περιλαμβάνει τη δομή, τον μηχανισμό ανύψωσης, τα συστήματα ελέγχου και τα χαρακτηριστικά ασφαλείας.

2. Προμήθεια υλικού: Οι πλάκες και οι δοκοί χάλυβα υψηλής αντοχής προέρχονται από το πλαίσιο, τα πόδια, τα εγκάρσια μέλη και άλλα εξαρτήματα. Τα υλικά πρέπει να πληρούν πρότυπα ποιότητας για να διασφαλίζεται η μακροζωία και η φέρουσα ικανότητα. Αυτά προέρχονται από αξιόπιστους προμηθευτές. Ο μηχανισμός ανύψωσης, το τρόλεϊ, ο ηλεκτρικός πίνακας ελέγχου και άλλα αυτοματοποιημένα συστήματα προέρχονται σύμφωνα με τις προδιαγραφές σχεδιασμού.

3. Κατασκευή πλαισίου Gantry: Μεγάλες χαλύβδινες πλάκες και τμήματα κόβονται στο μέγεθος χρησιμοποιώντας μηχανές CNC ή άλλες τεχνικές κοπής. Στη συνέχεια διαμορφώνονται για να σχηματίσουν τα εξαρτήματα του πλαισίου της γέφυρας (όρθια, εγκάρσια δοκάρια, σκέλη σκελετού σκελετού κ.λπ.). Τα διάφορα μέρη του πλαισίου του σκελετού είναι συγκολλημένα μεταξύ τους. Χρησιμοποιούνται τεχνικές συγκόλλησης ακριβείας για την εξασφάλιση ισχυρών και αξιόπιστων αρμών. Ιδιαίτερη προσοχή δίνεται στην ευθυγράμμιση και την ακρίβεια του πλαισίου. Μετά τη συγκόλληση, οι αρμοί και οι επιφάνειες αλέθονται και λειαίνονται για να αφαιρεθεί η περίσσεια υλικού ή οι αιχμηρές ακμές.

4. Συναρμολόγηση εξαρτημάτων γερανού: Το συγκολλημένο πλαίσιο γερανού συναρμολογείται συνδέοντας τα πόδια, τις εγκάρσιες δοκούς και άλλα δομικά στοιχεία. Το καρότσι ανύψωσης, τα άγκιστρα γερανού, οι τροχαλίες και τα σχοινιά ανύψωσης τοποθετούνται σύμφωνα με το σχέδιο. Αυτό περιλαμβάνει τη ρύθμιση του τρόλεϊ και του ανυψωτικού για να λειτουργούν εντός του απαιτούμενου εύρους κίνησης. Ο πίνακας ελέγχου, η ηλεκτρική καλωδίωση, οι κινητήρες, οι αισθητήρες και τα συστήματα τηλεχειρισμού είναι ενσωματωμένα στον γερανό.

5. Δοκιμή και έλεγχος ποιότητας: Ο γερανός υποβάλλεται σε αυστηρή δοκιμή φορτίου για να διασφαλιστεί ότι μπορεί να χειριστεί το ονομαστικό φορτίο χωρίς αστοχία. Όλες οι λειτουργίες του γερανού, όπως κίνηση, ανύψωση, κατέβασμα και έλεγχος απόκρισης, ελέγχονται. Ελέγχονται επίσης χαρακτηριστικά ασφαλείας όπως διακόπτες ορίου, στάσεις έκτακτης ανάγκης και προστασία υπερφόρτωσης. Ο γερανός υποβάλλεται σε λεπτομερή έλεγχο για τυχόν ελαττώματα στη συγκόλληση, τα ηλεκτρικά εξαρτήματα ή τη δομική ευθυγράμμιση.

6. Βάψιμο και επίστρωση: Το πλαίσιο και τα εξαρτήματα του γερανού καθαρίζονται επιμελώς και προετοιμάζονται για βαφή. Αυτό μπορεί να περιλαμβάνει αμμοβολή για να αφαιρέσετε τη σκουριά και να εξασφαλίσετε μια λεία επιφάνεια. Μια προστατευτική επίστρωση, συνήθως μια βαφή ανθεκτική στη διάβρωση, εφαρμόζεται στον γερανογέφυρα.

7. Τελική συναρμολόγηση και θέση σε λειτουργία: Μετά τη βαφή και την επίστρωση, ο γερανός επανασυναρμολογείται και γίνονται οι τελικές ρυθμίσεις.

8. Παράδοση: Μόλις ο γερανός γερανογέφυρας περάσει όλες τις δοκιμές και τις επιθεωρήσεις, προετοιμάζεται για παράδοση στον πελάτη. Μπορεί να αποσυναρμολογηθεί για ευκολότερη μεταφορά και να επανασυναρμολογηθεί επιτόπου στην τοποθεσία του πελάτη. Ο γερανός συναρμολογείται στο χώρο λειτουργίας του, όπου γίνονται πρόσθετες δοκιμές και ρυθμίσεις για να διασφαλιστεί ότι είναι πλήρως λειτουργικός στο περιβάλλον εργασίας του.

9. Υποστήριξη μετά την εγκατάσταση: Μετά την εγκατάσταση, ο κατασκευαστής παρέχει συχνά συνεχείς υπηρεσίες συντήρησης και τεχνική υποστήριξη, διασφαλίζοντας τη συνεχή λειτουργία και τη μακροζωία του γερανού.

Προβολή εργαστηρίου:

Η εταιρεία έχει εγκαταστήσει μια έξυπνη πλατφόρμα διαχείρισης εξοπλισμού, και έχει εγκαταστήσει 310 σετ (σετ) ρομπότ χειρισμού και συγκόλλησης. Μετά την ολοκλήρωση του σχεδίου, θα υπάρχουν περισσότερα από 500 σετ (σετ), και το ποσοστό δικτύωσης εξοπλισμού θα φτάσει το 95%. Έχουν τεθεί σε χρήση 32 γραμμές συγκόλλησης, προγραμματίζεται η εγκατάσταση 50 και το ποσοστό αυτοματισμού ολόκληρης της σειράς προϊόντων έχει φτάσει το 85%.
